Печка нивы шевроле. особенности. плюсы и минусы

Сопла обдува

Центральные сопла обдува, рис. 30.

Регулируется подача воздуха рычагами 1 направляющих лопаток центральных сопел путем изменения положения заслонок вверх или вниз, а регулятор интенсивности подачи воздуха 2 открывает или закрывает полностью центральные сопла обдува. В зависимости от положения температурного переключателя обеспечивается комфортный обдув верхнего пространства салона неподогретым или тёплым воздухом.

Для усиления притока воздуха включить вентилятор обдува и установить средний поворотный переключатель в положение.

Боковые сопла обдува, рис. 31.

Через сопла в салон поступает нормальный или тёплый воздух. Регулируется подача воздуха рычагами 1 направляющих лопаток боковых сопел путем изменения положения заслонок вверх или вниз, а регулятор интенсивности подачи воздуха 2 открывает или закрывает полностью боковые сопла обдува.

Направление потока воздуха можно отрегулировать так, что можно создать теплую воздушную подушку на участке дверей в холодную погоду.

Для усиления притока воздуха включить вентилятор обдува и установить средний поворотный переключатель в положение.

Сопла обдува стекол и передних дверей, рис. 32.

Установите рычаг управления заслонкой в крайнее левое положение и средний поворотный переключатель в положение: холодный или прогретый воздух будет направлен в сторону лобового стекла и к боковым стёклам (в основном на участках установки наружных зеркал).

Верхние сопла обдува, рис. 33.

Установите рычаг управления заслонкой в крайнее левое положение и средний поворотный переключатель в положение:

• холодный или прогретый воздух будет направлен в сторону лобового стекла;
• средний поворотный переключатель в положении;
• при открытой заслонке регулятором дополнительной подачи воздуха обеспечивается дополнительная подача воздуха.

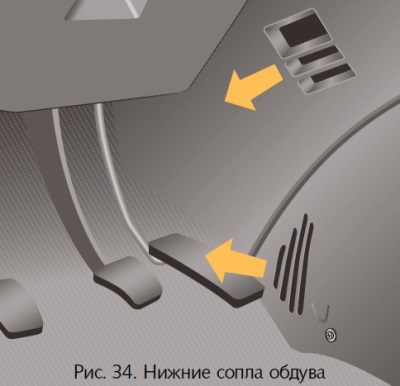

Нижние сопла обдува, рис. 34.

Неподогретый или тёплый воздух подаётся в нижнюю часть салона (в зоны ног водителя и пассажиров). Для усиления притока воздуха переключить вентилятор обдува на более высокую ступень и установить распределитель воздуха средний поворотный переключатель в положение.

Вентиляция салона, рис. 35.

В крайнем левом положении рычага управления заслонкой, наружный воздух поступает в салон автомобиля:

• через верхние сопла обдува и сопла обдува стекол передних дверей, если перевести средний поворотный переключатель в положение;
• через боковые и центральные сопла,
• если средний поворотный переключатель перевести в положение.

Регуляторами интенсивности подачи воздуха через боковые и центральные сопла регулируется подача воздуха путем изменения положения заслонок вплоть до полного их закрытия. В данном положении при открытой заслонке регулятором дополнительной подачи воздуха через верхние сопла обеспечивается дополнительная подача воздуха.

через нижние сопла в зону ног водителя и пассажиров, если средний поворотный переключатель находится в положении. При повороте рычагов направляющих лопаток боковых и центральных сопел меняется направление воздушного потока.

Для увеличения подачи воздуха в салон автомобиля установите правый поворотный переключатель в один из четырёх режимов вентилятора отопителя.

Печка Нивы Шевроле относится к дополнительному оборудованию, но в современных условиях просто невозможно представить себе автомобиль, не дающий возможности регулировать температуру внутри салона. Тем не менее, климатическая установка сложна по своей конструкции и требует от водителя определенных знаний при эксплуатации.

Основные неисправности печки

Неисправности печки могут быть самыми разными. Наиболее часто причиной выхода её из строя является:

• неисправность крана отопителя;
• повреждение патрубков радиатора;
• выход из строя добавочного резистора;
• повреждение радиатора;
• неполадки блока управления.

В результате любой из перечисленных ситуаций печка перестаёт работать в штатном режиме.

Тёплый воздух не поступает в нижнюю часть салона

Перед началом ремонта печки следует проверить температуру охлаждающей жидкости (ОЖ). Возможно, проблема не в отопителе салона, а в системе охлаждения. Если же двигатель прогревается до рабочей температуры (90˚С), то причину неисправности следует искать в печке.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона

Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия.

1. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой.
2. Переключатель скоростей вентилятора отопителя устанавливается в положение 4.
3. Ручка направления обдува поворачивается в положение «12 часов» и сразу возвращается на «10 часов». Воздух должен начать поступать в нижнюю часть салона.
4. Если результат не достигнут, процедура повторяется.

Такая последовательность действий обусловлена погрешностями сборки. Из-за зазоров и люфтов создаются помехи распределению воздуха и установке заслонки в нужное положение с первого раза. Если после выполненных действий тепло в ноги так и не поступает, требуется доработка системы отопления.

Утечка тосола из печки

У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки. Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол

ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Печка плохо греет

Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора

Если резистор исправен, диагностика продолжается. Проверяют уровень ОЖ. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ

Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе

При неисправности блока управления его придётся демонтировать. Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис. Другой причиной остановки печки может стать забитый пылью салонный фильтр. В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки.

Видео: замена предохранителя печки на «Ниве Шевроле»

Тёплый воздух также может плохо поступать или совсем не поступать в салон из-за загрязнения системы отопления. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей.

Мой аккаунт

После снятия бардачка открывается доступ к крану отопителя. К рычагу крана с помощью прижимной скобы крепится тяга. Рожковым ключом на 7 ослабляется гайка, расположенная на скобе.

Тросик тяги снимается с рычага крана. С помощью рожкового ключа ослабляется крепление тяги Торцевой головкой на 10 откручиваются два болта крепления крана к стенке моторного отсека. Крепёжные болты отопительного крана откручиваются торцевым ключом на 10 Кран отопителя извлекается из своей ниши и заменяется на новый.

Кран отопления извлекается из посадочного места Сборка и установка крана производится в обратном порядке. Первоначально следует отсоединить шланг от патрубка. Такое действие довольно сложное, поскольку шланг крепко сидит на патрубке. При неаккуратном движении рука может соскользнуть и вы можете получить травму.

По этой причине рекомендуем вам надеть перчатки, позволяющие избежать таких печальных последствий. Теперь при помощи отвёртки открутите саморезы, которые фиксируют уплотнитель, прижимая его к перегородке.

Для демонтажа краника печки необходимо слить антифриз По возможности до предела открываем краник. Подставляем шланг и вставляем его один конец в тазик. Для слива антифриза необходимо открутить пробку на блоке цилиндров Слегка придерживаем шланг рукой и понемногу открываем крышку, которая находится на расширительном бачке.

Эту работу делаем осторожно, так как струя антифриза постепенно будет увеличиваться

Для того чтобы снять кран печки, необходимо полностью слить антифриз Ослабляем зажим на патрубке карбюраторного подогрева и снимаем эту деталь со штуцера. После того как вся ОЖ вытечет, закручиваем пробку в блок и хорошо её затягиваем. Утечка тосола из печки У автомобилей с пробегом из печки часто начинает течь ОЖ. Причиной этого обычно является износ патрубков или неисправность крана печки.

Так как тосол циркулирует под давлением, все соединения должны быть герметичными. Однако в процессе длительной эксплуатации шланги и прокладки теряют свою эластичность и лопаются. После осмотра системы отопления и обнаружения места утечки изношенная деталь меняется на новую. При ремонте не следует использовать хомуты китайского производства по причине их низкого качества.

Из-за потери эластичности патрубки печки со временем трескаются и пропускают тосол ОЖ может вытекать и из самого радиатора отопителя. В этом случае его придётся заменить на новый.

Замена радиатора отопителя шевроле нива шевроле

https://youtube.com/watch?v=PgDz4rJ2GJ0

Печка плохо греет Для диагностики неисправности включают зажигание, запускают печку и пробуют изменить интенсивность подачи воздуха. Если на первых трёх скоростях воздух не подаётся или подаётся холодным, причиной этого является неисправный резистор, который нужно заменить.

Причиной невозможности переключить скорости является выход из строя резистора Если резистор исправен, диагностика продолжается. Если он низкий, антифриз доливают до нормы и проверяют через несколько дней.

Если уровень заметно снизился, следует обратить внимание на шланги и патрубки, износ которых обычно и является причиной утечки ОЖ. Одной из причин плохого обогрева салона отопителем может быть низкий уровень ОЖ в системе При неисправности блока управления его придётся демонтировать

Процесс замены крана

Ремонт блока в домашних условиях возможен только при наличии соответствующего инструмента — проще обратиться в автосервис.

Другой причиной остановки печки может стать забитый пылью салонный фильтр.

В этом случае нагрузка на электродвигатель увеличивается, что, в свою очередь, приводит к выходу из строя предохранителя печки. Её в этом случае следует промыть. Это актуально при покупке и эксплуатации подержанных автомобилей. Однако и она может иногда выйти из строя. Замена тросика печки Иногда не удаётся изменить положение заслонки печки.

Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом. Сиденье водителя отодвигается назад. С панели управления заслонками снимаются ручки и откручиваются саморезы.

Панель демонтируется с левой стороны в месте расположения ног водителя. Для доступа к тросику потребуется снять механизм управления отопителем Снимаются защёлки крепления тросиков. Демонтируется механизм заслонки рециркуляции, и тросик вынимается.

Каждый его конец должен быть закручен в кольцо и надёжно зафиксирован. С помощью тросика изменяется поожение заслонки подачи воздуха Сборка осуществляется в обратном порядке.

Как определить неисправность моторчика отопителя

В Шевроле Ниве включение печки происходит в салоне автомобиля. Осуществляется с помощью регулятора, который расположен на приборной панели (торпеде). Регулятор имеет четыре положения, три из них отвечают за работу печки и вентилятора в разных режимах мощности, а четвертый является выключением. При переключении регулятора в положение 1, при неисправности моторчика, будет неслышен звук работы вентилятора. Это свидетельствует о том, что моторчик не работает. Необходимо прощелкать регулятором все три положения, и если моторчик не включится ни на одном из них, тогда это означает, что он вышел из строя.

К основным причинам неработоспособности отопителя в автомобиле Шевроле Нива относятся следующие неполадки:

1. Нет питания от аккумуляторной батареи. Неисправна батарея или отсутствует масса на автомобиле.
2. Повреждены провода питания моторчика отопителя.
3. Перегорел плавкий предохранитель, в случае прохождения тока большой величины.
4. Неисправно предварительное сопротивление. В этом случае, моторчик будет работать не на всех режимах.
5. Не включено зажигание автомобиля. Печка в Шевроле Нива работает только при включенном зажигании.
6. Моторчик отопителя отслужил свое, и требуется замена на новый.

Порядок извлечения старого моторчика и замена его на другой

Определившись с причиной повреждения отопителя, необходимо провести снятие изношенного моторчика. Для начала необходимо отсоединить минусовую клемму от аккумулятора. При отсоединении массы от батареи, необходимо удостовериться в том, что зажигание автомобиля выключено. В противном случае вы рискуете вероятностью выхода из строя блока управления системой впрыска, что приведет к серьезным ремонтным работам.

Вооружившись необходимым набором инструментов, можно приступать к снятию моторчика. Для удобства демонтажа моторчика, необходимо провести снятие приборной панели из салона автомобиля. После этого необходимо снять все впускные патрубки, подходящие к вентилятору, и проверить легкость хода самой крыльчатки вентилятора. Не желая снимать приборную панель, можно подлезть снизу и попробовать проделать эти операции. Обязательно требуется снятие бардачка, так как вытащить моторчик иначе не получится. После этого нужно отсоединить правый воздуховод и штекер на корпусе моторчика. Если моторчик не работает только в одном положении, а в остальных работает, тогда необходимо заменить только плату. Снятие моторчика проводится следующим образом: отжимаются вниз стопорные ушки с помощью отвертки, и проворачивается по часовой стрелке корпус отопителя, после чего моторчик выводится к середине панели приборов и извлекается.

Вынув моторчик, необходимо провести осмотр воздуховода. В него могли попасть посторонние предметы или частицы, которые необходимо удалить и прочистить воздуховод от пыли. Проверить работоспособность извлеченного моторчика, можно путем присоединения его напрямую к клеммам аккумулятора. Если причина неисправности отопителя в нем, то вы на верном пути к ремонту печки.

Установка нового моторчика

Для этого необходимо взять новый моторчик и привинтить соединительную плату. После этого вставить моторчик на место и провернуть его в левую сторону.

Подсоединить все впускные патрубки и установить все на свое место. По окончании провести проверку моторчика на работоспособность, подсоединив клемму к аккумулятору. Если моторчик зажужжал, тогда его замена прошла правильно.

Устранение неисправностей своими руками

Если не включается вентилятор охлаждения Шеви Нива, то при наличии хотя бы небольшого опыта можно попытаться самостоятельно устранить неисправность. Основное преимущество ремонта без привлечения сторонних специалистов — экономия денег и времени. Также во время выполнения работ могут быть проверены другие элементы и устройства, которые находятся в месте расположения печки.

Недостатки самостоятельного ремонта могут заключаться в допущении серьезных ошибок, которые повлекут за собой выход из строя не только ремонтируемых изделий, но и сопутствующих деталей. В некоторых случаях замена деталей может закончиться коротким замыканием и возгоранием автомобиля.

Если, несмотря на все возможные минусы, принято решение заняться ремонтом Шевроле Нива самостоятельно, то нижеприведенные рекомендации позволят минимизировать риски и возможный ущерб от непрофессионального вмешательства в электрическую систему машины.

Пошаговая инструкция

Если вентилятор печки не включается, то прежде стоит проверить предохранитель, отвечающий за безопасность контура проводки этого потребителя электроэнергии. Монтажный блок реле и предохранителей Chevrolet Niva находится под рулевой колонкой. Чтобы добраться до него, потребуется открутить саморезы и снять крышку, потянув ее на себя.

Расположение предохранителей внутри блока может существенно отличаться в зависимости от модели автомобиля, но как в старых, так и рестайлинговых моделях, за отопитель печки отвечает защитное устройство, находящееся в ячейке F18. Срабатывать такое изделие должно при силе тока более 25 Ампер. Проверить работоспособность предохранителя можно тестером или мультиметром.

Если предохранитель находится в исправном состоянии, возможно, неисправность вентилятора печки вызвана вышедшим из строя электродвигателем. Чтобы убедиться, что эта деталь на самом деле сгорела, потребуется выполнить ее демонтаж.

Эта работа выполняется в такой последовательности:

1. Снять бардачок. Для выполнения этой операции потребуется открутить несколько саморезов, снять ограничители крышки и боковой кожух.
2. Открутить саморезы крепления электродвигателя.
3. Отсоединить провода.
4. Открыть капот и произвести снятие стеклоочистителей и находящейся под ними панели.
5. Удалить салонный фильтр.
6. Открутить четыре гайки, удерживающие короб воздуховода.
7. Снять двигатель со стороны салона двигателя.

Проверить электромотор можно с помощью мультиметра, а также напрямую подключив к источнику тока, напряжением 12 В. Если двигатель неисправен, то его необходимо заменить новым оригинальным изделием или его полным аналогом. В противном случае рекомендуется смазать подшипник и произвести сборку системы отопления салона в обратном снятию порядке.

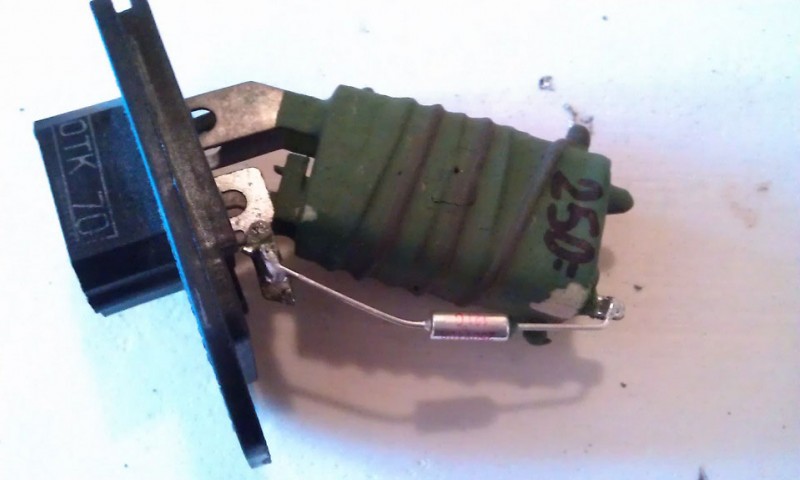

Если электродвигатель вентилятора отопителя постоянно работает на максимальной скорости, то скорее всего, неисправен дополнительный резистор. Как правило, ремонту эта деталь не подлежит и потребуется использовать новое изделие для того чтобы можно было выбрать режим работы печки. Для замены этой детали также потребуется выполнить демонтаж бардачка вышеописанным способом.

Кода эта деталь будет удалена, работа по замене резистора выполняется в такой последовательности:

1. Снять контактную колодку проводов.
2. Открутить винт крепления резистора.
3. Снять дополнительное сопротивление.
4. Установить и подключить новое изделие.
5. Подключить провода.
6. Установить бардачок.

Иногда причина неисправности вентилятора — сломанный переключатель режимов работы электродвигателя. Работа по устранению этой проблемы аналогична вышеописанным действиям. Если не обнаружено обрыва проводов, эту деталь снимают, после чего проверяют с помощью мультиметра. Даже при отсутствии замкнутой цепи в одном из режимов деталь рекомендуется заменить.

От качества применяемых запчастей будет зависеть продолжительность работы электродвигателя или иных узлов, поэтому желательно пользоваться только проверенными торговыми точками или заказывать детали напрямую у производителя.

Схема отопителя

Наиболее часто причиной выхода её из строя является: Тёплый воздух не поступает в нижнюю часть салона Перед началом ремонта печки следует проверить температуру охлаждающей жидкости ОЖ. Возможно, проблема не в отопителе салона, а в системе охлаждения.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой. Следовательно, открыть кран и при этом не поломать его почти нереально.

печка нива шевроле

https://youtube.com/watch?v=UNMCm8ypDbI

Чтобы до него добраться, нужно произвести демонтаж торпеды в салоне со стороны пассажирского кресла. Кран печки вмонтирован в специальную нишу в отсеке двигателя Если была произведена замена краника, то вместе с ним лучше поставить также и новые патрубки, ведь в процессе эксплуатации они уже наверняка потеряли свою эластичность.

Колхозный тюнинг печки Нива Шевроле: В некоторых случаях способ правильного включения не срабатывает и тогда приходится дорабатывать отопитель, чтобы добиться полнофункциональной его работы. Основная проблема с заслонками и воздуховодами — негерметичность.

Усовершенствуем щели и убираем негерметичность печки. Демонтируйте блок управления печкой, отсоединив от него все провода и тросики. Если есть магнитола, снимите и её. Отсоедините облицовку тоннеля КПП.

Её можно не снимать полностью, а лишь приподнять, открутив два самореза с водительской и пассажирской сторон. Снимите руль, облицовку рулевой колонки и открутите винты крепления передней панели. Снимая торпеду, промаркируйте все провода, чтобы в дальнейшем было проще присоединить их на свои места.

Без снятия всей передней панели при демонтаже блока отопителя можно повредить некоторые элементы кондиционера и самой печки Снимите каркас передней панели, присоединённый к кузову винтами. Корпус отопителя невозможно снять без демонтажа каркаса передней панели За каркасом вы обнаружите кожух блока отопителя, соединённый с промежуточным корпусом печки или с секцией испарителя на авто с кондиционером.

Chevrolet Niva 2012, 80 л. с. — самостоятельный ремонт

Установка нового блока производится в обратной последовательности. Наиболее распространённой целью подобного тюнинга является улучшение подачи воздуха в область ног водителя и переднего пассажира. Для этого устанавливают дополнительные воздуховоды и корректируют форму планки привода заслонок

Для такой доработки потребуется: Работать с пластиком корпуса отопителя необходимо очень осторожно, так как он довольно хрупкий

Действия выполняются в следующем порядке: Подберите трубки, подходящие на роль дополнительных воздуховодов. В качестве дополнительных воздуховодов можно использовать сантехнические трубки Снимите с обеих сторон боковые накладки на центральную консоль.

Потоки воздуха в салоне распределяются воздуховодами, которые расположены под панелью приборов и под облицовкой тоннеля пола, а для подвода воздуха к ногам задних пассажиров — и под обивкой пола.

Для управления распределением воздушных потоков служит рукоятка регулятора распределения на центральной консоли панели приборов, а также регуляторы и направляющие центральных и боковых дефлекторов на панели приборов.

Для отопления салона следует перевести рукоятку регулятора температуры в горячую красную зону. В этом случае наружный воздух с помощью заслонки направляется через радиатор отопителя, который объединен с системой охлаждения двигателя.

Выверните винты скоб крепления тяг. Отсоедините тяги от рычагов заслонок отопителя. Выверните винт скобы крепления тяги привода заслонки рециркуляции и Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя.

Схема отопителя Прежде всего, мы хотим сориентировать вас, что на Ниве уже установлен отопитель жидкостного типа, который позволяет не только подавать тёплый воздух в салон автомобиля, но и охлаждать работающий двигатель, предупреждая его перегрев. Не секрет, что перегрев движка влечёт за собой крайне нежелательные последствия.

В шкив компрессора встроена электромагнитная муфта, осуществляющая включение и отключение вала компрессора от шкива по сигналам контроллера системы управления двигателем. Пары хладагента из компрессора под высоким давлением поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя. Проходя сквозь соты конденсатора, хладагент охлаждается встречным потоком воздуха и с помощью вентиляторов системы охлаждения.

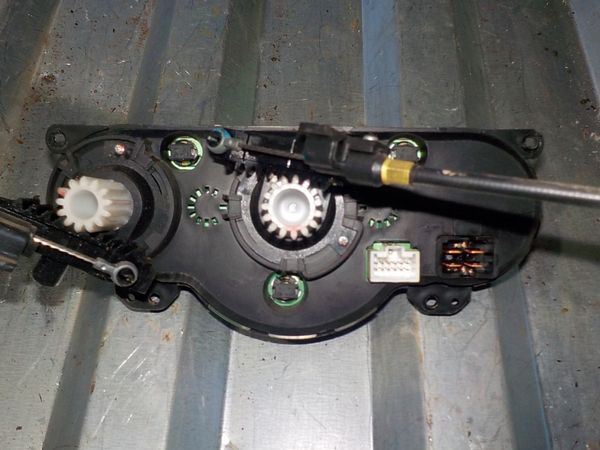

Видео Как Снять Блок Управления Отопителем Нива Шевроле

• ручки регулятора направления воздушного потока;
• переключатель высокоскоростного режима работы вентилятора.

После того как все три переключателя демонтированы, вооружитесь отвёрткой и, немного ею поддев, снимите рычаг управления циркуляцией воздуха. Сейчас для вас ничто не будет препятствовать, вы сможете без затруднений снять саму облицовку блока управления. Так же аккуратненько подденьте в нескольких местах отвёрткой и извлеките её. Под облицовочной панелью вы обнаружите два шурупа, открутить которые для вас будет просто, воспользовавшись крестообразной отвёрткой. После таких действий сможете аккуратненько извлечь сам блок управления. С оборотной стороны вы увидите, что к блоку присоединена колодка проводов, подсоединённых к переключателю режимов скоростей, непременно, вытащите и её. Точно так же найдите колодку проводов, подключаемых к лампам подсветки, их тоже отсоедините. Если на вашем автомобиле установлен кондюк, тогда для вас необходимо дополнительно отсоединить шланги от вакуумного выключателя.

Чуток ниже вы обнаружите скобу, удерживающую оболочку тяги привода заслонки. Её для вас необходимо поддеть аккуратненько отвёрткой. Точно так же проделайте с другими тягами, обеспечивая полное отсоединение блока управления.

Как вы смогли наглядно убедиться, нет особенных сложностей при проведении демонтажа блока управления. Но вы осознаете, что проделывать такие манипуляции ради энтузиазма, практического опыта, конечно, не следует. Нередко приходится снимать блок, если перегорели лампы подсветки. Сменять их просто, довольно прокрутить патрон в обратном направлении, вытащить его, сменять лампу, а потом совершить все деяния в оборотном порядке.

Также приходится разбирать блок управления, когда вы обнаруживаете, что отопитель вашей Chevrolet Нивы не работает либо работает с большенными неуввязками.

Очень нередко выходит со строя сам электронный блок управления печкой, установленный на вашу Ниву. В данном случае придётся для вас обратиться всё-таки за помощью к квалифицированным электрикам, так как снять блок вы можете, но выявить причину задачи вы не можете. Для проведения таких работ очень принципиально иметь различный инструмент, приборы, тестеры и устройства, также принципиально владеть хорошими познаниями в электрике.

Итак, если вы недовольны тем, как работает печка на вашей Chevrolet Ниве, для вас не нравится то, что салон авто прогревается медлительно, тогда действуйте смелее, отыскиваете предпосылки, устраняйте задачи, вооружившись советами и необходимыми инструкциями, и услаждайтесь хорошей работой авто.

Как сменить предохранители?

Процедура проверки и пинцет

Сама замена, например, предохранителя стеклоочистителя с номиналом 20 А (позиция F9 на обоих блоках), производится так:

1. Открыть крышку блока.
2. Найти вышедшую из строя вставку.
3. Взять ее пинцетом и вытащить из гнезда.
4. Взамен должен устанавливаться предохранитель такого же номинала. Применение вставок большего номинала может привести к выгоранию блока и электропроводки, а также к возгоранию автомобиля. Использование деталей с более низким номиналом также не позволит защищать цепь, поскольку такая вставка сразу перегорит.
5. Включить цепь, в которой была произведена замена вставки. Если происходит повторное перегорание, то проблема находится в элементах этой цепи.
6. Уложить пинцет на штатное место и закрыть крышку.

Процесс замены одного из предохранителей показан на видео от канала Remgar.
