Паровой автомобильный транспорт сегодня

Мастер сделал сам паровой двигатель

Вы видели когда-нибудь, как работает паровой двигатель не на видео? В наше время найти такую функционирующую модель не просто. Нефть и газ давно вытеснили пар, заняв господствующее положение в мире технических установок, приводящих механизмы в движение. Однако, ремесло это не утрачено, можно найти образцы успешно работающих двигателей, установленных умельцами на автомобилях и мотоциклах. Самодельные образцы чаще напоминают музейные экспонаты, чем изящные лаконичные аппараты, пригодные для эксплуатации, но они работают! И люди успешно ездят на паровых авто и приводят в движение разные агрегаты.

В этом выпуске канала “Techno Rebel” вы увидите паровую двухцилиндровую машину. Всё началось с двух поршней и такого же количества цилиндров. Убрав все лишнее, мастер увеличил ход поршня и рабочий объем. Что привело к увеличению крутящего момента. Самой сложной деталью проекта является коленвал. Состоит из трубы, которую расточили под 3 подшипника. 15 и 25 трубы. Труба спилена после сварки. Подготовил трубу под поршень. После обработки он станет цилиндром или золотником.

От кромки оставляется на трубе 1 сантиметр, чтобы, когда будет варится крышка, металл может повезти в сторону. Поршень может застрять. На видео показана доработка распределительного цилиндров. Одно из отверстий заглушена, сужено до трубки двадцатки. Здесь будет поступать пар. Отверстие для выхода пара.

Как работает аппарат. В отверстий подается пар. Он распределяется по трубе, попадает в 2 цилиндра. Когда поршень опускается вниз, пар проходит и под давлением опускается. Поршень поднимается. Перекрывает проход. Пар стравливается через отверстия. Далее с 5 минуты

Применение

До середины ХХ века паровые машины применяли в промышленности. Также их использовали для железнодорожного и парового транспорта.

Заводы, которые эксплуатировали паровые двигатели:

• сахарные;
• спичечные;
• бумажные фабрики;
• текстильные;
• пищевые предприятия (в отдельных случаях).

Паровые турбины также относятся к данному оборудованию. С их помощью до сих пор работают генераторы электроэнергии. Около 80% мировой электроэнергии вырабатывается с применением паровых турбин.

В свое время были созданы различные виды транспорта, работающие на паровом двигателе. Некоторые не прижились из-за нерешенных проблем, а другие продолжают работать и в наши дни.

Транспорт с паровым двигателем:

Большая часть подобного транспорта стала непопулярной после появления двигателя внутреннего сгорания, чей КПД значительно выше. Такие машины были более экономичными, при этом легкими и скоростными.

Настольная рабочая модель двигателя Стирлинга

Паровой двигатель.Как зарождалась эпоха.-

Как работает паровой двигатель?

Паровые двигатели используют горячий пар из кипящей воды для перемещения поршня (или поршней) вперед и назад. Затем движение поршня использовалось для привода машины или вращения колеса. Чтобы создать пар, большинство паровых двигателей нагревало воду, сжигая уголь.

Важность парового двигателя в промышленности

Паровой двигатель способствовал промышленной революции. До появления энергии пара большинство фабрик и мельниц работали на воде или ветре. Вода была хорошим источником энергии, но фабрики должны были располагаться возле реки. И вода, и энергия ветра могут быть ненадежными, так как иногда реки могут высыхать во время засухи или замерзать зимой,а ветер не всегда дует.Мощность пара позволяла фабрикам размещаться где угодно. Он также обеспечивал надежное питание и мог использоваться для питания больших машин.

Кто изобрел паровой двигатель?

Один из первых паровых двигателей был изобретен Томасом Савери в 1698 году. Он был не очень полезен, но другие изобретатели со временем сделали его улучшение. Первый полезный паровой двигатель был изобретен Томасом Ньюкоменом в 1712 году. Двигатель Ньюкомена использовался для откачки воды из шахт.Высокоскоростной паровойдвигатель Porter-Allen был популярен в конце 1800-х и начале 1900-х годов.Мощность пара действительно выросла благодаря усовершенствованиям, сделанным Джеймсом Уаттом в 1778 году. Паровая машина Watt значительно повысила эффективность паровых двигателей. Его двигатели меньше и используют меньше угля. К началу 1800-х годов паровые двигатели Watt использовались на заводах по всей Англии.

Где использовался паровой двигатель?

На протяжении 1800-х годов паровые двигатели были усовершенствованы. Они стали меньше и эффективнее. Большие паровые двигатели использовались на заводах и мельницах для питания машин всех типов. Меньшие паровые двигатели использовались в транспортировке, включая поезда и пароходы.

Паровые двигатели все еще используются сегодня?

Паровой двигатель был в значительной степени заменен электричеством и двигателем внутреннего сгорания (бензин и дизель). Некоторые старые паровые двигатели до сих пор используются в старинных локомотивах.Тем не менее, паровая энергия все еще широко используется во всем мире для различных отраслях. Многие современные электростанции используют пар, образующийся при сжигании угля, для производства электроэнергии. Кроме того, атомные электростанции используют пар, вырабатываемый в результате ядерного синтеза, для производства электроэнергии.

Источник

Самый первый автомобиль в мире

Самый первый автомобиль в мире был с паровым двигателем . Конечно, сей агрегат может и можно назвать автомобилем, но вот что-то язык не поворачивается. Под понятием автомобиля у меня ассоциируется транспортное средство, которое достаточно компактное, удобное в обращении и в какой-то степени надежное. Все эти определения явно не подходят для машин 19 века . Помимо всего необходимо организовать серийный выпуск автомобилей, чтобы они были доступны для пользования широкому кругу людей. Что точно нельзя сказать про те штучные экземпляры, ну за исключением некоторых. Так давайте вместе попытаемся найти ответ на вопрос — кто изобрел первый автомобиль?

История парового двигателя

Первая паровая машина была построена в 1698 году английским военным инженером Томасом Савери (ок. 1650-1715). Его изобретение, предназначенное для откачки воды из угольных шахт, было известно как друг Шахтера. Машина, не имевшая подвижных частей, состояла из простого котла — паровой камеры, клапаны которой были расположены на поверхности — и трубы, ведущей к воде в шахте внизу. Вода нагревалась в камере котла до тех пор, пока ее пар не заполнял камеру, вытесняя любую оставшуюся воду или воздух. Затем клапаны были закрыты, и холодная вода была распылена по камере. Это охладило и сконденсировало пар внутрь для того чтобы сформировать вакуум. Когда клапаны были открыты, вакуум всасывал воду из шахты,и процесс мог быть повторен.

Несколько лет спустя английский инженер Томас Ньюкомен (1663-1729) усовершенствовал паровой насос. Он увеличил эффективность, установив движущийся поршень внутри цилиндра. Эта техника все еще используется и сегодня. Цилиндр — длинная, тонкая, закрытая камера, отделенная от котла. Цилиндр заменил большую, открытую камеру котла. Поршень — скользящая деталь, которая помещается в цилиндр. Он использовался для создания движения вместо вакуума. Пар заполнял цилиндр из открытого клапана. При заполнении вода в цилиндре распылялась, в результате чего пар внутри конденсировался в воду и создавал частичный вакуум. Давление наружного воздуха после этого двигало поршень вниз, что являлось достаточной силой для движения. Поршень был соединен с балкой, которая была соединена с водяным насосом на дне шахты насосной штангой. Через эти соединения движение поршня заставило водяной насос всасывать воду.

Наиболее важное усовершенствование конструкции парового двигателя было достигнуто шотландским инженером Джеймсом Уаттом (1736-1819). Он решил улучшить работу двигателя Ньюкомена и к 1769 году пришел к выводу: если пар конденсируется отдельно от цилиндра, цилиндр всегда можно держать горячим

В том же году он представил конструкцию парового двигателя, который имел отдельный конденсатор и герметичные цилиндры. Так как это поддерживало раздельные процессы нагрева и охлаждения, его машина могла работать постоянно, без какой-либо длительной паузы в каждом цикле для повторного нагрева цилиндра. Усовершенствованная конструкция парового двигателя Уатта (Watt) использует на треть меньше топлива, чем сопоставимый двигатель Ньюкомена.

В течение следующих 15 лет, Уатт продолжал совершенствовать свой двигатель и сделал три значительных дополнений. Он ввел центробежный регулятор, устройство, которое могло контролировать выход пара и скорости двигателя. Он сделал двигатель двойного действия, позволив пару входить поочередно с обеих сторон поршня. Это позволило двигателю работать быстро и доставлять мощность на нисходящий и восходящий ход поршня. Самое главное, он прикрепил маховик к двигателю.

Маховики позволяют двигателю работать более плавно, создавая более постоянную нагрузку, и они преобразуют обычный ход назад и вперед в круговое (вращательное) движение, которое может быть легко адаптировано к Силовым машинам. К 1790 году усовершенствованный паровой двигатель Ватта стал мощным и надежным источником энергии, который можно было найти практически в любом месте. Он использовался для накачки сильфонов для доменных печей, для приведения в действие огромных молотков для формования и упрочнения кованых металлов, а также для поворота машин на текстильных заводах. Более того, именно паровой двигатель Уотта ускорил промышленную революцию как в Англии, так и во всем остальном мире.

Пар был успешно адаптирован к моторным лодкам в 1802 году и железным дорогам в 1829 году. Позже некоторые из первых автомобилей были приведены в действие паром. В 1880-х годах английский инженер Чарльз А. Парсонс (1854-1931) создал первую паровую турбину, новую паровую технологию, которая была более эффективной и которая позволила паровому двигателю развиться в очень сложный и мощный двигатель, который приводил в движение огромные корабли и управлял турбогенераторами, которые поставляли электричество.

Как доминирующий источник энергии, паровые двигатели в конечном счете стали менее популярны, поскольку другие источники энергии стали доступными. Хотя между 1897 и 1927 годами в Соединенных Штатах было произведено более 60 000 паровых автомобилей, паровой двигатель в конечном итоге уступил место двигателю внутреннего сгорания в качестве источника питания для транспортных средств.

Источник

Паровое совершенство братьев Добль — стимпанк жив!

Пожалуй, эти автомобили можно назвать самыми удивительными машинами с паровым двигателем. Почему? Попробуем рассмотреть эти чудо-механизмы в нашем материале. И пусть «Doble Model E» — наиболее известная модель американского инженера и изобретателя Абнера Добля. Но ведь это не самое начало.

Приверженность братьев Добль к использованию энергии пара в автомобилях граничит с фанатичностью. Уже когда все иные изобретатели отказались от этой концепции, их преданность пару, в конечном итоге, привела к появлению самых замечательных паромобилей, когда-либо созданных.

Ранние разработки начались с небольшой конструкции, собранной между 1906 и 1909 годами. Изобретатели тогда еще обучались в старшей школе. Используя компоненты, спасенные от разбитого Уайта, с двигателем собственной конструкции они получили свой первый автомобиль.

С помощью своего брата Джона, Абнер Добль построил «Модель «А» в 1912 году, после того как бросил Массачусетский технологический институт. Следующий прототип, «Модель «B», включал множество инновационных решений. Использование сотового радиатора для повторной конденсации использованного пара практически исключало потери воды. А это значительно снижало потребность в «дозаправках».

Двигатель, мощностью двадцать пять лошадиных сил позволял «Модели «B» развить максимальную скорость в 120 км/ч, разгоняясь с нуля до сотни за 15 секунд! В то время это было невероятным для обычного «дорожного» автомобиля. Ford T требовалось 40 секунд, чтобы достичь максимальной скорости 80 км/ч. Ко всему паровой двигатель Доблей был практически бесшумным.

В 1915 году Абнер привез модель «B» из Бостона в Детройт с целью привлечения инвесторов. Он смог собрать 200 000 долларов, с помощью которых основал в 1917 году компанию General Engineering для производства нового автомобиля, «Doble-Detroit». Дизайн включал в себя еще более продвинутые функции, включая упрощенное управление, электрический запуск и очень быструю готовность к движению: с «холодного» состояния, всего через полторы минуты, автомобиль был готов ехать!

Doble Detroit вызвал сенсацию на автосалоне в Нью-Йорке в 1917 году. Есть данные, что более пяти тысяч человек оформили предварительный заказ на эту машину. Однако производство «не пошло». Абнер говорил, что качество стали и ее нехватка (из-за Первой мировой) сыграли плохую роль и, по-факту, «убили» «Doble-Detroit». В это же время между братьями возникают разногласия, которые закончились только со смертью Джона в 1921 году.

Если вам понравился материал, пожалуйста, ставьте лайки и подписывайтесь на канал

Это не сложно и бесплатно, но очень важно для развития «НМ». А еще нам нужны репосты в соцсети!

Источник

Скоростной и доступный современный паровой автомобиль

Не стоит думать, что идея автомобиля на паровой тяге забыта навсегда. Сейчас проявляется значительный рост интереса к двигателям, альтернативным ДВС на бензине и дизтопливе. Мировые запасы нефти не безграничны. Да, и стоимость нефтепродуктов постоянно увеличивается. Конструкторы так старались усовершенствовать ДВС, что их идеи почти достигли своего лимита.

Электромобили, авто на водороде, газогенераторные и паромобили вновь стали актуальными темами. Здравствуй, забытый 19 век!

Сейчас проявляется значительный рост интереса к двигателям, альтернативным ДВС на бензине и дизтопливе.

Британский инженер (опять Англия!) продемонстрировал новые возможности парового двигателя. Он создал свой Inspuration не только для демонстрации актуальности автомобилей паровой тяге. Его детище сделано для рекордов. 274 км/ч – такова скорость, которую разгоняют двенадцать котлов, установленных на 7,6 метровый болиде. Всего 40 литров воды достаточно, чтобы сжиженный газ буквально за миг довёл температуру пара до 400°С. Подумать только, истории понадобилось 103 года, чтобы побить рекорд скорости автомобиля на паровой тяге, установленный «Ракетой»!

Но чтобы настало экологически чистое будущее, опять необходимо преодолевать сопротивление нефтяных лоббистов.

Источник

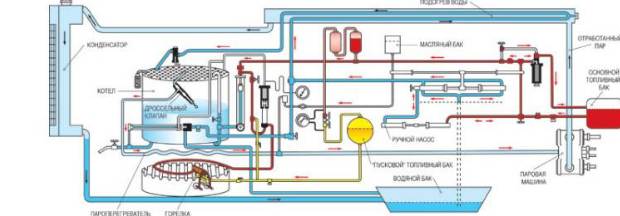

Правила эксплуатации автомобилей с паровым двигателем

Паровая установка может напрямую соединяться с приводным устройством трансмиссии машины, и с началом ее работы машина приходит в движение. Но с целью повышения кпд специалисты рекомендуют использовать механику сцепления. Это удобно при буксировочных работах и разных проверочных действиях.

В процессе движения механик, учитывая обстановку, может изменить скорость, манипулируя мощностью парового поршня. Это можно выполнить, дросселируя пар клапаном, или изменять подачу пара кулисным устройством. На практике лучше использовать первый вариант, так как действия напоминают работу педалью газа, но более экономичный способ – задействование кулисного механизма.

Для непродолжительных остановок водитель притормаживает и кулисой останавливает работу агрегата. Для длительной стоянки отключается электрическая схема, обесточивающая воздуходувку и топливный насос.

Вариант №3

Человек издревле являлся любителем облегчить свой труд. Стремясь нарастить объемы производства или же просто ускорить трудоемкие процессы, люди стали использовать ветряные или водяные мельницы или же труд крупного рогатого скота. Настоящая промышленная революция началась с применением паровых машин, можно сказать, что именно она явилась предвестником научно-технического прогресса.

Еще в 1 веке до н.э. были предприняты попытки создать преобразователь тепловой энергии в механическую. В Древней Греции некий Герон описывал шарообразное устройство, которое было заполнено водой и имело несколько форсунок. Сфера имела вертикальную ось и под ней размещали костер. Нагревая воду и повышая давление внутри, они способствовали вырыванию пара из этих форсунок, что благодаря третьему закону Ньютона приводило сферу в движение. Однако, коэффициент полезного действия данной машины оставлял желать лучшего. Но тем не менее, она работала. Даже не смотря на то, что не приносила практической пользы. Возможно именно по этой причине, развитие парового двигателя было забыто на следующие полторы тысячи лет.

Лишь в начале 18 века, начали появляться прототипы паровых машин с достаточно высоким коэффициентом полезного действия. Впервые цилиндрическая машина работающая на водяном пару была создана инженером испанского происхождения Джиронимо Аянс Де Бомонтом а первый патент на паровую машину зарегистрирован в 1698 году англичанином Сэйвери.

Именно его работа была взята за основу, при создании следующей паровой машины в 1712году. Но с одной необычной, для наших времен, особенностью. Клапана регулировались присутствующим работником, который открывал и закрывал их в определенные моменты. Лишь через 3 года система была усовершенствована молодым работником Поттером и доведена до «автоматизма». Все вышеперечисленные машины использовались лишь для подъема воды. Принцип работы был достаточно прост. В цилиндр попадал горячий пар и поднимал поршень вверх, после чего цилиндр охлаждался холодной водой, создавая тем самым разреженную «атмосферу» внутри цилиндра. Из-за разницы давлений поршень снова опускался вниз.

Настоящую научно-техническую революцию того времени совершил физику, инженеру и изобретателю Джеймсу Ватту. Он сумел создать паровую машину, которая употреблялась в более обширных областях. Именно его машины были первыми водружены на паровозы и пароходы. Выходец из Шотландии, преодолевая финансовые трудности, сумел достичь успеха.   Ватт, пришел к мнению что можно использовать энергию пара вместо охлаждения цилиндра и разработал кривошипный шатунный механизм, который поднимал и опускал поршни под воздействием пара.  Она была названа в честь своего изобретателя Джеймса Ватта «Универсальная паровая машина». Двигатели с такой системой имели не только колоссальную востребованность и успех, но и применяемая во многих отраслях.

Стоит отметить тот факт, что наши соотечественники также разрабатывали свои паровые машины. Всем известная машина Ползунова тоже работала на пару, ее строительство затянулось, и к началу работы изобретатель не дожил. Проработала данная машина всего около 40 дней после чего ее демонтировали.

Таким образом можно мы можем что паровые машины имели свое начало еще задолго до Джеймса Ватта, Ползунова или других изобретателей пытавшихся или создавших данное устройство, но вне зависимости от своих результатов все они внесли свой непосильный вклад в развитие не только машиностроительной промышленности но и науки в целом.

8 класс

– Доблы и их работы –

Несмотря на то, что паромобили Абнера и Джона Доблов не стали самыми быстрыми, самыми первыми или самыми мощными, их автомобили можно действительно считать революционными – потому что они выглядели не как тележка с кастрюлей вместо багажника, а как обычные машины!
Еще будучи студентом Массачусетского технологического института, в который Абнер поступил в 1910 году, он вместе с братом Джоном приступил к разработке паровых машин в собственной мастерской. Сначала родилась модель под названием Model A, а спустя еще некоторое время и Model B, главным новшеством которой стал уникальный конденсатор для отработанного пара, выполненный в виде сотового радиатора.

Естественно, такой агрегат не мог не привлечь внимание общественности. После непростых переговоров с инвесторами братья Доблы учредили компанию General Engineering с уставным капиталом в 200 тысяч долларов и занялись дальнейшим усовершенствованием своей силовой установки

В частности, они решили сделать автоматической систему зажигания, чтобы владелец паромобиля был избавлен от необходимости вручную разводить огонь под бойлером.
В основном, этим занимался Джон Добл, который хорошо разбирался в электротехнике. Он-то и придумал систему электрического зажигания: керосин под давлением проходил через карбюратор и поджигался запальной свечой. Дальше был установлен компрессор, который подавал горящую смесь в камеру сгорания, нагревающую воду в котле. Активация этого процесса осуществлялась элементарно – нажатием кнопки на приборной панели. На создание нужного уровня давления пара уходило 90 секунд, по истечении которых можно было трогаться. У выпущенных до Доблов паромобилей на осуществление аналогичного процесса требовалось от 10 до 30 минут!

Предсерийный прототип модели, оснащенной всеми ноу-хау Доблов, получил название Doble-Detroit и был представлен в 1917 году на автосалоне в Нью-Йорке. Естественно, машина с огромным запасом хода, которой для движения требовалось лишь немного керосина и 90 литров воды, не могла не вызвать фурор, и за три месяца после премьеры братья собрали почти пять с половиной тысяч предварительных заказов! Однако начало Первой мировой войны оставило Доблов без железа, из-за чего выпуск Doble-Detroit был отложен.
Помимо этого, между братьями Абнером и Джоном возник конфликт. Джон считал, что получает незаслуженно мало внимания, так как практически во всех публикациях в прессе гениальным конструктором их совместного паромобиля назывался Абнер, а о Джоне говорилось лишь вскользь. В результате братья поссорились, а в феврале 1921 года Джон скоропостижно скончался в возрасте 28 лет от рака лимфатических узлов.
После кончины Джона, Абнера в его начинаниях решили поддержать двое других братьев – Билл и Уорен. С их помощью была учреждена компания Doble Steam Motors, в недрах которой родился новый проект – автомобиль Model E. На этой модели использовался доработанный парогенератор и новый четырехцилиндровый мотор: два цилиндра высокого давления получали пар первыми, а два цилиндра низкого давления забирали из пара оставшуюся энергию и отправляли его в конденсатор.

Зимой 1924 Доблы привезли свое новое детище в Нью-Йорк и провели испытания модели на глазах специалистов. Всю ночь автомобиль простоял в холодном гараже, после чего провел еще около часа на морозном воздухе на улице. Но при активации зажигания двигатель сразу же завелся, а рабочее давление в бойлере было достигнуто всего за 23 секунды! Максимальная скорость Model E составляла 160 километров в час, а до 120 километров в час автомобиль разгонялся за невероятные 10 секунд!
К сожалению, сложные технические решения, лучшие компоненты (например электрика от Bosch) и роскошная отделка (кожа, дерево, слоновая кость) поднимали стоимость автомобиля до баснословных для того времени 18 тысяч долларов. Такие машины могли позволить себе только очень богатые люди, поэтому один из величайших паромобилей в истории человечества был выпущен тиражом всего в 50 экземпляров, после чего в 1931 году компания Doble Steam Motors закрылась.

Паровой автомобиль в искусстве[править | править код]

Одним из первых жанровых направлений, повествующих о выдающемся молодом изобретателе и его изобретениях, является эдисонада XIX—XX веков. Ранним примером этого жанра является произведение для подростков «Паровой человек в прериях» (1868) Эдварда С. Эллиса.

Хотя паровые автомобили давно уже существовали ко времени написания романа Жюля Верна «Паровой дом» в 1880 году, механические слоны, использовавшие для передвижения энергию пара, были первыми шагоходами в литературе и послужили прототипом знаменитым имперским ходячим боевым машинам из миров «звёздных войн» (тяжелые шагоходы AT-AT).

Паровая машина — один из значимых атрибутов культуры стимпанк (паропанк) и её производных.
