Описание индикаторов и ламп на панели приборов ваз-2112

Как снять и разобрать панель приборов старого образца на ВАЗ 2110?

Для демонтажа панели приборов ВАЗ 2110 не требуется высокой квалификации. Снятие и установка другой комбинации не приводят к обездвиживанию автомобиля и появлению ошибок в электронных блоках. Сам комплекс оснащен разборным корпусом и разделяется на несколько составляющих для ремонта или тюнинга.

Какие инструменты понадобятся для самостоятельного снятия панели?

Для демонтажа и разборки комбинации приборов требуются две отвертки:

• набор гаечных ключей и головок;
• короткая с крестообразным жалом;
• обычной длины с крестообразным жалом.

Подготовительные работы

Подготовка к снятию панели приборов включает в себя:

• отключение питания бортовой сети, снятием клеммы аккумулятора;
• демонтаж рулевого колеса и облицовки колонки;
• удаление перчаточного ящика;
• ряд владельцев снимает передние сидения, освобождая дополнительное пространство для работы.

Инструкция по снятию панели приборов

Пошаговая разборка торпедо ВАЗ 2110:

1. Демонтировать винты крепления щитка в ногах пассажира и сам щиток.
2. По аналогичной схеме убрать щиток со стороны водителя.
3. Вынуть криволинейную заглушку, расположенную под рычагом стояночного тормоза.
4. Открутить четыре винта крепления крышки центральной консоли к кронштейнам. Точки крепления размещены по бокам в центре и на задней кромке.
5. Отключить колодки клавиш управления стеклоподъемниками (в случае их установки на автомобиль). Снять разъем прикуривателя.
6. Снять защитный чехол рычага переключения скоростей с корпуса крышки консоли. Демонтаж выполняется аккуратно, чтобы не разорвать чехол.
7. Убрать крышку центральной консоли с автомобиля.
8. Снять воздуховоды подачи теплого воздуха к задним сидениям.
9. Открутить гайки крепления нижней части.
10. Демонтировать пластиковые накладки на передних стойках крыши.
11. Снять магнитолу, блок управления отопителем, часы, бортовой блок индикации.
12. Вынуть заглушки, расположенные по верхней кромке панели, в районе маленьких нерегулируемых дефлекторов.
13. Выкрутить расположенные под ними гайки фиксации.
14. Открутить винты крепления кожуха по нижней кромке. Два винта расположены слева, третий крепит диагностический разъем. Еще два винта расположены в центре торпедо, в ногах водителя и пассажира. Дополнительно есть винты в блоке предохранителей и в полости под перчаточным ящиком.
15. Снять монтажный блок.
16. Аккуратно вынуть пластиковый кожух с посадочных мест. Возможно потребуется снятие пластиковых стяжек, которыми крепится проводка.

Инструкция по снятию комбинации приборов

Последовательность шагов по снятию комбинации приборов:

1. Выкрутить два винта, крепящих обрамление комбинации приборов на верхней части. Винты имеют головку под крестообразную отвертку, из-за стесненного пространства используется инструмент малой длины или ключ-трещотка.
2. Открутить два аналогичных винта, фиксирующих накладку по нижней кромке.
3. Аккуратно снять накладку со штатного места и отогнуть к рулевой колонке.
4. Для дальнейшего демонтажа требуется отсоединить жгуты проводки от кнопок, установленных по бокам накладки. Можно отсоединить провода только с одной стороны и отогнуть накладку вбок, но для большего удобства рекомендуется снять деталь полностью.
5. Отвернуть два самореза, крепящих комбинацию приборов к каркасу приборной панели.
6. Потянуть комбинацию на себя, выведя металлические зацепы из точек крепления по верхней кромке.
7. Отстегнуть два разъема, подключенных к задней стенке комбинации.
8. Вынуть комбинацию приборов из панели.

Разборка комбинации приборов выполняется следующим образом:

1. Отстегнуть заднюю крышку, установленную на пластиковых усах.
2. Выкрутить саморезы крепления защитного стекла.
3. Отметить положение стрелок, а затем аккуратно снять. Некоторые владельцы снимают стрелки при помощи столовой вилки, подведя ее под основание. Можно демонтировать деталь рукой — поворачивая с небольшим усилием против часовой стрелки и вытягивая вверх.
4. Подложка со шкалами представляет собой пластину, наклеенную на светопроводящую панель.

Как правильно отсоединить провода?

При отключении штекеров проводки не следует прилагать значительных усилий и раскачивать соединение. Со временем пластик становится хрупким и ломким. Поэтому штекер вынимается вытягиванием с приложением вертикального усилия. Перед обратной установкой можно смазать поверхности специальной смазкой, предотвращающей попадание влаги внутрь.

Верхняя часть панели

1. Температурный датчик должны все знать. Шкала от 50 по Цельсию до 130. Стрелка указывает температуру жидкости, предназначенной для охлаждения мотора, на текущий момент. Нельзя допускать нагревания двигателя свыше 100!
2. Индикатор от 0 до 80 называется тахометр. Стрелка оповещает автовладельца о количестве оборотов двигателя. Допустимую норму превышать запрещается!
3. Стрелки в противоположных направлениях подают сигнал, что включён указатель поворота.
4. Следующий прибор знают и многие дети. Это спидометр. Указывает скорость движения. Ещё фиксирует общий пробег автомобиля и пробег за определённый отрезок времени. Единица измерения в км.
5. Изображение обычно 2-х топливных заправок и стрелкой между ними, говорит о количестве топливной смеси в бензобаке. И замигавшая вдруг красная или жёлтая лампочка не говорит о чём-то пугающем. Всего лишь нужно дозаправиться. И чем скорее, тем лучше. Полный расход топлива чреват выходом из строя бензонасоса.

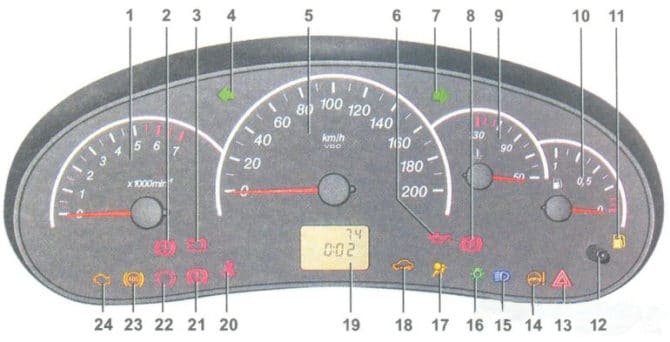

Панель приборов ВАЗ-2112

Панель приборов ВАЗ-2112 по современным меркам достаточно аскетичная. В ее центральной части, расположенной перед водителем, расположены два стрелочных указателя: тахометр и спидометр. Первый, как известно, показывает, с какой частотой вращается в настоящее время двигатель, второй – скорость движения автомобиля. Под тахометром конструкторы поместили на панель циферблат с электронными часами и термометром, показывающим уличную температуру при наличии соответствующего датчика. Под спидометром – электронный одометр, демонстрирующий общий и суточный пробег.

Справа от одометра – рычажок регулировки электронных часов. На панелях с установленным узким дисплеем с помощью данной ручки можно переключать показания одометра на общий или на суточный пробег. Между тахометром и спидометром вверху расположены индикаторы поворотов, соответственно, левого и правого, а внизу два индикатора: «аварийки» и критической неисправности двигателя, появившейся из-за произошедшего сбоя в работе электронных систем. При загорании этого индикатора лучше всего заглушить двигатель, поскольку причин, по которым он сработал, может быть несколько. Иногда этот индикатор сигнализирует о наличии ошибок в работе бортового компьютера, которые устраняются на сервисе с помощью специального ПО.

Панель ВАЗ-2112 также оснащена стрелочным датчиком температуры охлаждающей жидкости. Датчик, подсоединенный к прибору, распознает температуру, начиная с 50 градусов по Цельсию. На ВАЗ-2112 красная зона начинается со 105 градусов. При 130 градусах мотор заклинит от перегрева, поэтому дальнейшая индикация здесь попросту бессмысленна. Под датчиком температуры охлаждающей жидкости на панели ВАЗ-2112 расположено 4 индикатора:

• обогатителя топливной смеси (для двигателей с карбюратором);
• давления масла – уровень масла снизился до критически низкого. Лучше всего заглушить двигатель, выявить и по возможности устранить проблему, продолжив движение только после доливки масла;
• стояночного тормоза;
• заряда батареи – индикатор сигнализирует о наличии неисправности в работе системы, например, о разрыве цепи, обрыве ремня генератора, и других такого рода неполадках.

Все они загораются в случае возникновения соответствующей неисправности.

Изучая панель приборов ВАЗ-2112, мы увидим, что в правой части находится стрелочный указатель уровня топлива. Данный прибор получает данные о количестве топлива (в случае с ВАЗ-2112 – бензина) в баке от специального датчика. Следует помнить, что показания данного прибора актуальны только для ровной поверхности, поскольку когда автомобиль едет, например, на подъем, топливо, в соответствии с законами физики, смещается в дальний угол неполного бака. Следовательно, датчик будет передавать некорректную информацию.

Справа от указателя уровня топлива небольшая пиктограмма колонки АЗС – несложно догадаться, что она загорается при снижении уровня бензина в баке до критического уровня. Впрочем, при мигающей лампе определенный запас хода у вас еще будет.

Под указателем уровня топлива расположены три индикатора:

• дальнего света – сигнализирует водителю о включенном дальнем свете фар, слепящем встречный транспорт;
• низкого уровня тормозной жидкости – вполне вероятно, жидкость выходит из системы в результате надрыва шланга;
• габаритных огней – напомнят водителю о необходимости выключить их, выходя из авто, поскольку в ином случае его может ожидать при следующей посадке весьма неприятный сюрприз в виде севшего аккумулятора.

Описание панели приборов ваз 2112: обозначения, ремонт европанели, схема и фото

ПРЕДУПРЕЖДЕНИЕ Во избежание возгорания запрещается удерживать прикуриватель в нажатом положении.

34 — крышка пепельницы. Для очистки пепельницу следует вынуть из крышки, потянув вверх. 35 — блок индикации бортовой системы контроля. Подробнее см. «Блок индикации бортовой системы контроля, иммобилайзер и органы управления отопителем». 36 — рычаг переключения передач. Схема включения передач нанесена на рукоятке рычага. Механизм привода переключения передач имеет блокировку от ошибочного включения передачи заднего хода вместо первой передачи. Для включения передачи заднего хода необходимо предварительно нажать на рычаг сверху и уже после этого переместить его влево и вперед до упора. 38 — педаль «газа». 39 — розетка для подключения переносной лампы. 40 — датчик иммобилайзера с индикатором. Иммобилайзер блокирует пуск двигателя без использования электронного ключа, прилагаемого к автомобилю. Для снятия с охраны необходимо поднести ключ черного цвета к датчику. На датчике имеется светодиод — индикатор, информирующий водителя о состоянии электронной противоугонной системы (см. Блок индикации бортовой системы контроля, иммобилайзер и органы управления отопителем, п. 9). Если иммобилайзер не активирован, то при закрытых дверях и выключенном зажигании светодиод будет мигать с частотой два раза в секунду. 41 — педаль тормоза. 42 — замок выключателя зажигания (замок зажигания). Включить зажигание можно только ключом, прилагаемым к автомобилю. Замок имеет три фиксированных положения: 0 — «выключено». Зажигание выключено, при этом могут работать аварийная сигнализация, магнитола, световая и звуковая сигнализация, сигналы торможения, электроприводы замка крышки багажника и блокировки замков боковых дверей. Ключ из замка можно вынуть только в этом положении. При вынимании ключа включится механическое противоугонное устройство. При попытке вращения рулевого колеса заблокируется рулевой вал. I — «включено». Зажигание включено, при этом можно включать различное электрооборудование, работающее без пуска двигателя.

ПРЕДУПРЕЖДЕНИЕ Во избежание разряда аккумуляторной батареи не оставляйте ключ в положении I на продолжительное время при неработающем двигателе.

II — «стартер». Включено зажигание и стартер. Положение не фиксированное, предназначено для кратковременного включения стартера, чтобы запустить двигатель. ПРЕДУПРЕЖДЕНИЕ Во избежание повреждения стартера не удерживайте ключ в этом положении после запуска двигателя.

43 — педаль сцепления. 44 — рычаг механизма фиксации колонки рулевого вала. Чтобы выставить рулевое колесо в удобное положение необходимо опустить рычаг. После регулировки утла наклона рулевой колонки рычаг следует вернуть в исходное положение. ПРЕДУПРЕЖДЕНИЕ Не регулируйте угол наклона рулевой колонки во время движения автомобиля.

45 — накладка рулевого колеса (кнопка звукового сигнала). Для подачи звукового сигнала следует нажать на накладку. 46 — крышка монтажного блока предохранителей и реле. Для доступа к предохранителям и реле в монтажном блоке следует нажать на кнопку открытия крышки (поз. 47). 47 — кнопка открытия крышки монтажного блока предохранителей и реле. 48 — ручка управления гидрокорректором фар. Ручка предназначена для регулировки угла наклона пучка света фар с места водителя при изменении загруженности автомобиля. Регулировка обеспечивает правильное освещение дороги ближним светом фар (снижает вероятность ослепления водителей встречного автотранспорта). 49 — рычаг открытия замка капота. Для открытия замка капота рычаг необходимо потянуть вверх. 50 — кнопка электропривода замка крышки (или двери) багажника. При нажатии на кнопку откроется замок крышки (двери) багажника.

Органы управления в передней части салона

полезные советы автомобилисту

Значение и расположение основных приборов на панели ВАЗ

Комбинации всех приборов на самой популярной марке (ВАЗ-2110) располагаются непосредственно в левой части самой панели. Эта часть приборной доски водителями часто называется «торпедой». Приборная панель также содержит различные по функциям и виду переключатели и комплект индикаторных лампочек. Они отвечают за управление работой светотехнического оборудования, отопителя и других важных агрегатов.

Стандартная панель приборов на автомобиле ВАЗ-2110

В первую очередь при осмотре приборной доски глаз падает на многообразие стрелочных приборов и индикаторов под ними, которые оснащены небольшим электронным цифровым окошком и комплектом сигнальных лампочек с различными функциями. Основными элементами тут являются:

• Образец индукционного спидометра;
• Модель тахометра;
• Указатель стрелочного типа для регулировки температуры ОЖ;
• Прибор для определения уровня топлива в баке.

Рассмотрим каждый из приборов более подробно.

Совет: если лампочки, индикаторы и стрелочные приборы не работают, значит, проблема кроется в проводке. Обязательно проверьте блок предохранителей на ВАЗ-2110 .

Обозначения в индукционном спидометре

Модели индукционных спидометров получают показания по значению скорости от датчиков, которые расположены непосредственно в конструкции коробки передач. Он отображает реальное значение скорости автомобиля – шкала колеблется от 0 до 200 км/час.

Ценой деления является показание в 10 км/час. Однако водитель должен помнить о том, что любой индукционный спидометр на ВАЗ-2110 будет иметь допустимый коэффициент погрешности – до 3-5 км/час.

Нижняя и центральная часть спидометра оснащена небольшим окошком с электронным вариантом дисплея, который через 2 строчки передает значения общего пробега за весь период эксплуатации транспортного средства и текущее значение пробега.

Обозначения на тахометре

В левой части приборной доски расположен тахометр. С помощью этого прибора водитель получает значения текущих оборотов коленчатого вала. Информация поступает в тахометр через бортовой компьютер, который в свою очередь эти значения получает от датчиков на коленвале. Часто, если машина дергается при резком нажатии на газ. тахометр будет показывать низкие значения оборотов либо вовсе будет неисправен.

На шкале все деления дробятся по 5 единиц, а оцифровка значений сделана по 10 единиц. Максимальные значения ограничиваются показателем в 80 ед. Для того чтобы понять, какое количество оборотов сейчас показывает автомобиль, нужно цифру на тахометре умножить на 100. Сектор в диапазоне от 55 до 60 ед. заштриховывается красным цветом — это является сигналом водителю о том, что машина будет приближаться к критическому количеству оборотов.

Установка «евро» торпеды

Хозяевам «двенадцатых» вазов, которые выпущены после 2006года, очень повезло – так как автомобили с этого года выпускать уже с «евро» панелью, а так же Калиновским (от лады Калины) рулем и гидроусилителем руля. Что остается владельцам машин, оснащенных старой панелью?Либо пользоваться тем, что есть либо установить «евро» панель, если машина была выпущена до 2006 года:

«Евро» торпеда ваз

• Главный вопрос состоит в том, целесообразно ли в старом автомобиле менять его штатную панель на «евро», как на фото вверху
• Так как в существующей так называемой, «евро» панели, установлено много, не используемых в ваз2112 старого поколения, индикаторов и кнопок
• А его старая рулевая колонка, плохо сочетается с дизайном современной «евро» панели

Чтобы установить «евро» панель своими руками необходимо приобрести дополнительно:

• Накладку на «евро» панель
• Специальные вставки для кнопок,
• Сами кнопки, колодки для них, заглушки вместо неиспользуемых кнопок
• Новые воздуховоды
• Блок предохранителей
• Жгут проводов
• Новые кронштейны для приборного щитка
• Соответствующую панели обшивку дверей

При этом имейте ввиду, что стандартные разъемы «мозгов» не подходят, поэтому вам придется повозиться, чтобы сделать переходники, дополнительно нужен руль от Калины, и ГУР если на то пошло.Конечно, если хорошенько повозиться (цена при таком тюнинге высокая), но результат будет оправдывать себя, так как достоинства «евро» панели имеются и много:

• Во-первых — современный дизайн
• Во-вторых — эргономика получается на высоком уровне
• В-третьих — приборы VDO уже подсвечены изнутри
• Встроен цифровой одометр, весьма оригинальные сигнальные лампочки
• Её пластик гораздо мягче и на ощупь приятнее
• «Евро» торпеда имеет более точную подгонку всех пластиковых деталей

Другой вариант – вы можете поставить панель от приоры, однако ее тоже придется приобретать в комплекте с обшивкой на двери, это тоже достаточно дорого.Поэтому тюнинг ваз 2112 тюнинг приборов поможет обойтись без лишних эмоций и небольшими затратами решить задачу:

• Замена комбинации приборов современной моделью
• Выполнение проклейки панели приборов, с целью устранения неприятных для слуха скрипов

Простой пример, на ваз 2112 подходит панель приборов типа PRO-SPORT, на ней количество приборов и комбинация их остаются такими же, однако выполнена она в стиле автомобиля марки Lexus, поэтому смотрится очень выразительно и весьма индивидуально

Что следует учитывать при замене торпеды на Ваз 2110

Замена торпеды на Ваз 2110 не только предаст некий шарм автомобилю, но может довольно сильно повысить удобство езды не только для пассажира, но и для водителя. Ведь можно с торпедой заменить и приборную панель. При замене ее стоит учитывать следующие пункты:

• Что именно владелец автомобиля хочет достичь заменой. Это может быть увеличение места в салоне перед передним сидением.
• Просто придать, так сказать, дорогой вид автомобилю.
• Организовать место для установки дополнительных приборов — магнитол, экранов и так далее.

В любом случае можно получить максимально полезный эффект от такой затеи.

Первое что нужно учитывать при подборе торпеды на Ваз 2110, ее размеры и форму салона автомобиля.

Стоит также учитывать и категорию людей, пассажиров, которые будут находится в автомобиле. Это позволит иногда повысить степень безопасности средства передвижения.

Как снять европанель на ВАЗ 2112 + видео

Рядовой владелец автомобиля ВАЗ 2112 редко сталкивается с необходимостью снятия панели приборов своего автомобиля. Основной причиной, из-за которой приходится демонтировать европанель, является кузовной ремонт, ремонт электрики или устройств, установленных непосредственно за панелью приборов. Так как подобраться к таким устройствам без снятия панели приборов бывает очень тяжело или даже невозможно, то в таких случаях приходится снимать всю европанель. Снятие панели приборов также требуется при устранении скрипов и других шумов, возникающих во время езды на автомобиле, или проведении работ по установке дополнительной шумоизоляции салона. Кроме этого, даже при аккуратном обращении с автомобилем со временем панель приборов может потерять свой внешний вид и потребовать замены на новую.

В этой статье мы постараемся осветить основные этапы снятия европанели с автомобиля ВАЗ 2112. Панель приборов «Евро» можно встретить на автомобилях линейки ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112. Поэтому все, что далее будет сказано о демонтаже европанели ВАЗ 2112 справедливо и для остальных моделей. Кроме этого, следует отметить, что крепления европанели идентичны креплениям обычной панели приборов, поэтому данной пошаговой инструкцией можно пользоваться и при демонтаже обычной панели.

Итак, при снятии европанели с автомобиля ВАЗ 2112 последовательность действий должна быть следующей:

В целях безопасности необходимо обесточить бортовую сеть автомобиля. Для этого нужно отсоединить минусовую клемму от аккумуляторной батареи.

Необходимо снять рулевое колесо. Для этого плоской отверткой следует поддеть и снять с рулевого колеса декоративную накладку с надписью «LADA». Далее с помощью крестовой отвертки (PH2) выкручиваем два шурупа, которые находятся в углублениях под снятой накладкой. После этого снимаем крышку выключателя звукового сигнала.

Теперь необходимо зафиксировать рулевое колесо. Это можно сделать двумя способами: повернуть руль до упора влево или вынуть ключ из замка зажигания и повернуть руль в любую сторону до щелчка, сопровождающего его блокировку. После этого следует выкрутить центральную гайку, удерживающую рулевое колесо. Для этого понадобится торцовый ключ с головкой на 24 (для удобства желательно использовать торцовый ключ с трещоткой).

В целях безопасности сразу снимать центральную гайку не нужно — ее следует оставить на 3-4 последних витках резьбы. После этого выставляем руль в среднее положение (передние колеса при этом должны стоять параллельно продольной оси автомобиля). Чтобы не тратить время на поиск правильного положения рулевого колеса при его установке, перед снятием руля можно нанести соосные метки на само рулевое колесо и верхнюю пластиковую крышку рулевой колонки.

Далее необходимо средними по силе ударами по задней части рулевого колеса слева — справа и сверху — снизу сбить его со шлицов вала рулевого управления. После этого можно откручивать центральную гайку окончательно и снимать рулевое колесо.

Процесс снятия рулевого колеса с автомобилей ВАЗ 2110-2112 подробно показан в следующем видео:

Теперь нужно снять боковые щитки с левой и правой стороны центральной консоли. Каждый щиток крепится в задней своей части двумя винтами, которые необходимо вывернуть с помощью крестовой отвертки (PH2).

Далее крестовой отверткой (PH2) откручиваем винты крепления бардачка, расположенные снизу под бардачком у передней стенки салона автомобиля. Сняв бардачок со своего места, необходимо отсоединить провода, идущие к плафону подсветки бардачка. После этого бардачок можно снимать окончательно.

Следующий шаг — крестовой отверткой выкручиваем саморезы крепления панели приборов. Один из саморезов расположен в нише бардачка, остальные — по краям в нижней части панели приборов.

Теперь необходимо с помощью рожкового ключа на 8 и крестовой отвертки выкрутить винты крепления панели приборов в районе центральной консоли.

После этого снимаем защитные решетки воздуховодов, расположенных по краям панели приборов. Для этого достаточно поддеть их плоской отверткой.

Далее торцовым ключом откручиваем гайки, расположенные под снятыми решетками воздуховодов.

Снимаем панель приборов со шпилек, поднимая ее вверх и потянув на себя. После этого необходимо отсоединить все разъемы на жгутах проводов, идущих к панели приборов, предварительно пометив их для последующей сборки. Теперь панель приборов можно снимать окончательно.

Процесс снятия панели приборов с ВАЗ 2112 показан в следующем видео:

Надеемся наша инструкция будет полезна для Вас!

Инструкция по монтажу и ремонту

Вид после демонтажа панели

Замена панели, особенно если устанавливаете на старый ВАЗ 2112 представляет собой определенную сложность. На старых машинах нет части тех функций, под которые панель имеет кнопки. Может потребоваться поработать над проводкой.

Инструменты и материалы

Инструменты потребуются стандартные.

А вот дополнительных материалов нужно определенное количество:

• понадобятся заглушки для лишних кнопок, которые не нужны на старом автомобиле;
• воздухопровод;
• различные вставки, кнопки (5 штук) и колодки;
• новый жгут проводов, подходящий для схемы подключения;
• кронштейны для крепления приборного щитка;

Алгоритм действий

Щиток в полностью установленном виде

Вначале нужно снять старую панель. Делается это также, как и на других моделях машин производства ВАЗ.

При установке, нужно заменить замок зажигания на десяточный или калиновский, в зависимости от того, сколько клемм на колодке к замку. Можно оставить и старый и переставить провода, но новый и работать и смотреться будет лучше.

Нужно заменить проводку панели приборов. Также, подключить габариты дополнительными двумя проводками в ш4/13 и ш3/13 на монтажном блоке. Это относится к старым блокам, с 11 местами под реле.

В зависимости от того, инжектор или карбюраторная, подключение имеет свои нюансы. Если покупали цельную заводскую панель, то к ней должна прилагаться инструкция. Вкратце можно отметить, что на инжекторе не ставится датчик скорости, учтите это при установке.

Большую помощь может оказать электросхема автомобиля. Если ее нет, то можно найти в интернете. Есть некоторые различие в ней между ВАЗ 21124, 2111 и другими вариантами машин, так что найдите именно свою.

Если после включения не работает панель приборов, проверьте правильность подключения проводки – обычно ошибка именно в этом.
