«Нива-Шевроле»: панель приборов, обозначения

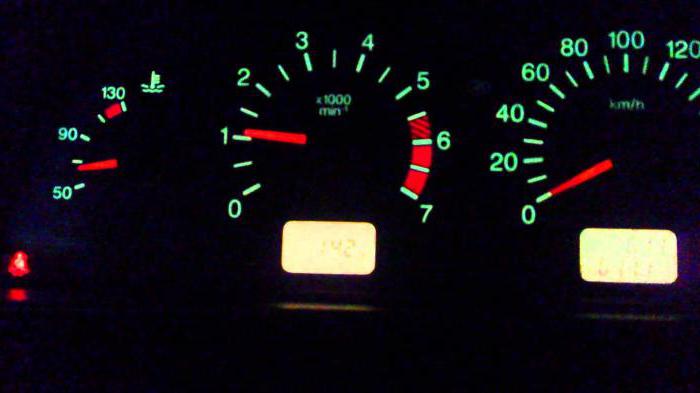

Теперь рассмотрим сам «экран». Какие индикаторы объединила панель приборов? «Шевроле-Нива» в этом плане не отличается оригинальностью. Самыми крупными указателями являются тахометр и спидометр. Их круглой формы шкалы расположены по центру щитка. Стрелки этих устройств приводятся в движение небольшими отдельными шаговыми электродвигателями.

Под тахометром расположен жидкокристаллический экран, на который выводится информация о температуре окружающей среды, а также время. Внизу шкалы спидометра – такой же дисплей, информирующий водителя об общем и суточном пробеге.

Слева от тахометра находится шкала датчика температуры охлаждающей жидкости, справа от спидометра – указатель уровня топлива в баке. Оба прибора имеют магнитно-электрическую конструкцию.

В нижнем левом углу размещены контрольные лампы индикатора разряда АКБ, включения стояночного тормоза, аварийного давления масла в двигателе, а также еще одна резервная лампочка. Правый нижний угол занимают индикаторы включения габаритов, дальнего света фар и сигнализатор низкого уровня тормозной жидкости.

Вверху между шкалами тахометра и спидометра расположены стрелки активации поворотников (правого и левого). Внизу по центру щитка находится индикатор включения аварийной сигнализации, а под ним – контрольная лампа «CHECK».

Комбинация приборов

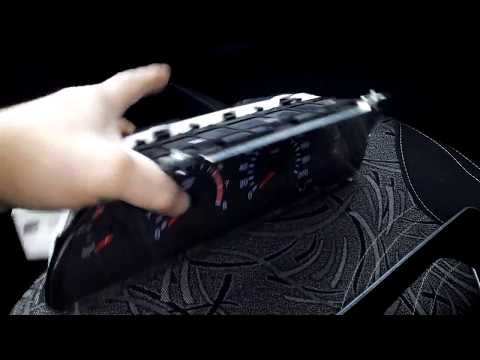

Панель приборов Нива 21213. Как снять

Панель приборов на классической Ниве встречается в 2 вариантах. Более современный вид панели автомобиль получил в 2009 году, после проведенного рестайлинга.

С небольшими изменениями, она используется и до сих пор, в том числе и на новой модели «Урбан». Рассмотрим подробнее компоновку значков на панели приборов и их обозначение.

Значки на панели приборов Нива 21213

В соответствии с международными правилами, лампы на приборке Шевроле Нива различаются по цвету на 3 основные категории:

· зеленые и синие – информационные, сигнализируют о включении определенных элементов, например: индикаторы поворота, габаритные огни, дальний свет.

• желтые индикаторы – несут важную информацию о состоянии автомобиля, например: низкий уровень топлива, CHECK ENGINE.
• красные – аварийные сигналы: неисправность тормозной системы, низкий уровень масла и пр. При индикации красных ламп на панели приборов эксплуатация автомобиля запрещена до проведения диагностики и устранения причин.

Комбинация приборов панели представляет собой набор контрольных ламп, шкалы спидометра и тахометрв, атак же указатели уровня топлива и температуры двигателя. На новой ПП с 2099 года, стрелки приборов спидометра и тахометра уже управляются электроникой.

Новая панель приборов во многом имеет то же устройство, что и у семейства автомобилей Самара-2. Так, отличительной особенностью от предыдущей приборки стало наличие дисплея с суточным и общим пробегом. Дополнительный дисплей показывает температуру окружающего воздуха и текущее время.

Расшифровка значений на панели приборов:

Температура охлаждающей жидкости. Запрещается передвигаться на автомобиле и заводить двигатель, если стрелка находится в красной зоне. В данном случае требуется срочная диагностика.
Тахометр – показывает данные с датчика положения коленчатого вала. Красной зоной отмечена критическая частота вращения, при которой двигатель может получить критические повреждения.
лампа левого указателя поворота.
лампа правого указателя поворота.
спидометр.
шкала уровня топлива. Если стрелка находится в крайней нижней отметке, в баке сохраняется небольшой запас, которого хватит примерно на 10-20 километров пробега.
лампа низкого уровня топлива

Если она загорается, то значит, что в баке осталось не более 5 литров топлива.При этом важно помнить, что автомобиль определяет уровень топлива относительно правильно и возможны некоторые отклонения, в зависимости от конкретных условий. Так, например, при движении в гору, основной запас может быть сосредоточен в противоположной от топливного насоса части бака и в результате, несмотря на значения приборов, двигатель может заглохнуть.
Габаритные огни.
Лампа индикации неисправности тормозной системы

В зависимости от типа приборки, показывает низкий уровень тормозной жидкости, либо неисправность электронного узла тормозной системы. Данная лампа может загораться при запуске двигателя, затем должна погаснуть после самодиагностики системы. Запрещается передвигаться на автомобиле, если индикатор горит постоянно.
Индикация включения дальнего света.
Сброс суточного пробега. Осуществляется при нажатии и удержании кнопки в течение 5 секунд.
Дисплей с индикацией суточного/общего пробега.
Неисправность ABS/Check Engine – в зависимости от версии приборки.
Check Engine/ Аварийная сигнализация – в зависимости от версии ПП.
Часы/Температура окружающего воздуха/Напряжение бортовой сети. Переход между режимами осуществляется кратковременным нажатием на кнопку 11. При понижении температуры воздуха ниже +20С дисплей сам переходит в режим индикации температуры. Чтобы настроить часы необходимо вращать кнопку 11 по часовой стрелке для установки минут и против часовой стрелки, чтобы выставить часы.
Разряд / неисправность АКБ.
Неисправность тормозной системы / включенный стояночный тормоз. Если лампа загорелась во время движении, то это свидетельствует о низком уровне тормозной жидкости в системе.
Низкий уровень масла в двигателе.
Не пристёгнутый ремень водителя / переднего пассажира. Горение лампочки в этом случае будет сопровождаться звуковой индикацией.

Как снять и поставить торпеду Нива Шевролет

Замена радиатора печки нива шевроле

Выверните четыре болта крепления поперечины панели приборов к кронштейну рулевого вала.

Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов. Через окно в панели приборов для вещевого ящика выверните винт крепления кронштейна отопителя… Слейте часть охлаждающей жидкости и отсоедините патрубки радиатора отопителя.

Снимите панель крепления радиоприемника. Выверните болт крепления стойки к кронштейну и Если вы снимаете панель приборов не для разборки, подстаканник и нишу можно не снимать.

Снимите рулевое колесо см. Снимите кожух рулевой колонки см. Выверните четыре винта крепления заглушки люка панели приборов… 6.

Отверните четыре гайки крепления рулевой колонки к кузову… 8. Снимите переднюю часть облицовки тоннеля пола см.

Снимите блок управления системой отопления и кондиционирования см. Если вы снимаете панель приборов не для разборки, подстаканник и нишу можно не снимать. Выверните два винта крепления ниши для мелких предметов… Выверните два винта крепления вещевого ящика к панели приборов… Откройте левую переднюю дверь и, поддев отверткой… Отсоедините от панели рукоятку привода замка капота см.

Снимите облицовку левой боковины кузова см. Под панелью приборов у левой боковины кузова разъедините кабель антенны… С правой стороны под панелью приборов отсоедините колодку жгута проводов от дополнительного сопротивления электродвигателя вентилятора отопителя… Через окно в панели приборов для вещевого ящика выверните винт крепления кронштейна отопителя… Выверните болт 1 крепления левого кронштейна консоли панели приборов к основанию кузова, отверните две гайки 2 крепления кронштейна к консоли панели… Аналогично снимите правый кронштейн.

Откройте правую переднюю дверь и, поддев отверткой… Отсоедините колодку жгута проводов панели приборов, расположенную в районе педали акселератора.

Нива Шевроле. Замена радиатора печки.

Отсоедините колодки жгутов проводов от выключателя стоп-сигнала и Отсоедините три колодки жгута проводов панели приборов, расположенные за монтажным блоком. Снимите облицовочную накладку ветрового окна и механизм стеклоочистителя. Снимите фильтр подачи наружного воздуха.

Выверните винты крепления корпуса воздухозаборника. Слейте часть охлаждающей жидкости и отсоедините патрубки радиатора отопителя. Выверните болт крепления поперечины панели к стойке.

Выверните болт крепления стойки к кронштейну и Выверните четыре болта крепления поперечины панели приборов к кронштейну рулевого вала. Выверните болты боковых креплений панели приборов слева и справа.

Снимите вставку панели приборов. Выверните болты, расположенные в передней части панели приборов вдоль нижней кромки ветрового стекла.

Элементы панели приборов

Все составляющие элементы панели приборов Шевроле Нивы можно разделить на две группы:

• Приборы;
• Лампы-сигнализаторы.

Приборы

Приборы стрелочного типа, преобразовывающие электрические импульсы, поступающие от соответствующих датчиков.

1. Спидометр находится в центральной части панели. На него поступает сигнал от датчика скорости, который находится в раздаточной коробке. Цена деления прибора составляет 10 км/час. Предельное значение скорости – 200 км/час.
2. Тахометр служит для измерения частоты вращения коленчатого вала. На панели Нивы Шевроле тахометр, так же как и спидометр, расположен в центре. На его шкале нанесена красным цветом зона, соответствующая значениям выше 5500 оборотов. В таких режимах эксплуатировать двигатель нежелательно.
3. В правой части панели расположен прибор измерения уровня топлива. На шкале имеются деления, соответствующие значению 0, ½ и 1. Эти значения показывают количество топлива в частях, равных емкости бака.
4. В левой части панели – прибор, указывающий температуру охлаждающей жидкости. Шкала прибора градуирована так, что минимальное значение соответствует 50 градусам. Имеется «красная зона», в которой эксплуатация двигателя запрещена.

Лампы

На нижней части панели размещаются лампы-сигнализаторы. В отличие от измерительных приборов, каждая лампочка работает в двух режимах: включена и выключена. Лампы, которые соответствуют критическим неисправностям, изначально было решено окрашивать в красный цвет, но сегодня эти требования выполняются лишь отчасти. Необходимо отметить, что каждая лампочка отображается на панели в виде значка. Эти значки соответствуют международным стандартам, то есть, при вождении автомобиля иностранного производства можно увидеть знакомые пиктограммы.

1. Лампа низкого давления масла (красная). При включении зажигания она загорается, а гаснет сразу после запуска мотора. Однако если лампа загорится при работающем двигателе, то эксплуатировать машину нельзя.
2. Лампа стояноченого тормоза (красная). Горит при постановке машины на «ручник».
3. Лампа зарядки аккумулятора (красная). Горит при включенном зажигании. После запуска двигателя гаснет.
4. Лампа «Проверь двигатель» (оранжевая). Загорается при возникновении ошибки системы управления. Следует отметить, что лишь некоторые ошибки инициируют работу сигнализатора, однако существуют ошибки, которые не дублируются данной лампой.
5. Лампа дальнего света (синяя). Включается при переключения подрулевого переключателя в положение «дальний свет» или при включении световой сигнализации.
6. Аварийная лампа (красная). Показывает недостаточное количество тормозной жидкости в системе.
7. Лампа включения габаритов (зеленая). Горит при включении габаритных огней.
8. Лампа низкого уровня топлива. Она дублирует показания прибора и загорается, когда стрелка прибора входит в красную зону. Считается, что эксплуатировать автомобиль с горящей лампой нельзя, так как бензонасос должен охлаждаться топливом.
9. В центральной части располагаются лампы указателей поворотов (зеленые), выполненные в виде стрелок.
10. Индикация подключения полного привода (на авто, выпущенных после 2009 г.)

Составной частью панели приборов являются лампы подсветки и светофильтры. Для их замены необходимо демонтировать панель. На задней части в плату вставляются специальные патроны, которые можно извлечь, повернув их на пол-оборота.

Watch this video on YouTube

Все лампы одинаковые, белого цвета. Свет рассеивается с помощью рефлекторов, а окрашивается в нужный цвет светофильтрами. Хоть панель и считается неразборной, многие склонны проводить тюнинг, заключающийся в замене ламп накаливания на светодиодные и замене внешней пленки.

Электрическая схема ВАЗ-21214М 2011 года

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПЕРЕДНЕГО 21214-3724010-44

• 1 – фара правая;
• 2 – реле стартера;
• 3 – колодка жгута переднего к колодке жгута панели приборов;
• 4 – датчик температуры воздуха;
• 5 – датчик температуры охлаждающей жидкости;
• 6 – датчик контрольной лампы давления масла;
• 7 – сигнал звуковой ваз-21214;
• 8 – датчик уровня тормозной жидкости;
• 9 – фара левая;
• 10 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
• правого;
• 11 – колодки жгута переднего и электродвигателя стеклоочистителя;
• 12 – электродвигатель стеклоочистителя;
• 13 – колодки жгута переднего и провода соединительного стартера;
• 14 – стартер;
• 15 – батарея аккумуляторная;
• 16 – генератор;
• 17 – колодка жгута переднего и провода соединительного генератора;
• 18 – боковой указатель поворота правый;
• 19 – подфарник правый;
• 20 – электродвигатель омывателей;
• 21 – колодки жгута переднего, жгута подфарника и бокового указателя поворота
• левого;
• 22 – подфарник левый;
• 23 – боковой указатель поворота левый.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ СИСТЕМЫ ЗАЖИГАНИЯ 21214-3724026-44

• 1 – контроллер;
• 2 – колодка диагностики;
• 3 – датчик массового расхода воздуха;
• 4 – датчик температуры охлаждающей жидкости;
• 5 – датчик фаз;
• 6 – модуль электробензонасоса;
• 7– колодка жгута проводов панели приборов к колодке жгута проводов заднего;
• 8 – катушки зажигания;
• 9 – свечи зажигания;
• 10 – педаль акселератора электронная;
• 11 – дроссельный патрубок с электроприводом;
• 12 – электровентилятор системы охлаждения двигателя правый;
• 13 – электровентилятор системы охлаждения двигателя левый;
• 14 – датчик детонации;
• 15 – колодки жгута проводов системы зажигания и жгута проводов форсунок;
• 16 – форсунки ваз-21214;
• 17 – электромагнитный клапан продувки адсорбера;
• 18 – датчик кислорода управляющий;
• 19 – датчик кислорода диагностический;
• 20 – датчик положения коленчатого вала;
• 21 – блок управления АПС;
• 22 – индикатор состояния АПС;
• 23 – блок предохранителей ЭСУД;
• 24 – предохранитель цепи питания электробензонасоса;
• 25 – реле электробензонасоса;
• 26 – реле электровентилятора системы охлаждения двигателя левого;
• 27 – реле электровентилятора системы охлаждения двигателя правого;
• 28 – реле зажигания;
• 29 – колодка жгута проводов системы зажигания к колодке жгута проводов панели
• приборов.

СХЕМА СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ПАНЕЛИ ПРИБОРОВ 21214-3724030-44

• 1 – реле дополнительное;
• 2 – реле-прерыватель указателей поворота;
• 3 – реле стеклоочистителя;
• 4 – выключатель зажигания;
• 5 – выключатель аварийной сигнализации;
• 6 – реостат;
• 7 – переключатель света фар и указателей поворота;
• 8 – переключатель очистителя и омывателя ветрового стекла;
• 9 – блок предохранителей основной;
• 10 – блок предохранителей дополнительный;
• 11 – комбинация приборов;
• 12 – выключатель наружного освещения;
• 13 – выключатель очистителя заднего стекла;
• 14 – выключатель обогрева заднего стекла;
• 15 – выключатель заднего противотуманного огня;
• 16 – переключатель электродвигателя отопителя;
• 17 – дополнительный резистор электродвигателя отопителя;
• 18 – электродвигатель отопителя;
• 19 – реле дальнего света фар;
• 20 – реле ближнего света фар;
• 21 – реле обогрева заднего стекла;
• 22 – реле заднего противотуманного огня;
• 23 – прикуриватель ваз-21214;
• 24 – датчик включения дифференциала;
• 25 – выключатель сигнала торможения;
• 26 – выключатель лампы света заднего хода;
• 27 – выключатель контрольной лампы ручного тормоза;
• 28 – осветитель;
• 29 – осветитель;
• 30 – колодка жгута панели приборов к жгуту переднему;
• 31 – колодка жгута панели приборов к радиоаппарату;
• 32 – колодка жгута панели приборов к жгуту системы зажигания;
• 33 – колодка жгута панели приборов к жгуту заднему;
• 34 – контрольная лампа включения дифференциала;
• 35 – контрольная лампа обогрева заднего стекла;
• 36 – выключатель сигнала положения педали сцепления;
• 37 – датчик скорости.

СХЕМА ЖГУТА ПРОВОДОВ ЗАДНЕГО 21214-3724210-44

• 1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
• 2 – колодка жгута проводов заднего к колодке жгута проводов системы зажигания;
• 3 – включатель плафона освещения салона в стойке двери водителя;
• 4 – включатель плафона освещения салона в стойке двери пассажира;
• 5 – плафон освещения салона левый;
• 6 – плафон освещения салона правый;
• 7 – электрический бензонасос с датчиком указателя уровня топлива;
• 8 – элемент обогрева заднего стекла;
• 9 – дополнительный сигнал торможения;
• 10 – фонарь правый;
• 11 – фонарь левый ваз-21214;
• 12 – фонарь освещения номерного знака;
• 13 – фонарь освещения номерного знака;
• 14 – электродвигатель очистителя заднего стекла;
• 15 – электродвигатель омывателя заднего стекла.

Варианты самостоятельного тюнинга приборной панели Шевроле Нивы

В любом автомобиле важен не только внешний вид кузова, но и салон. Не исключением тут является и Chevrolet Niva. Внешний вид приборной панели этого автомобиля почему-то недолго радует владельцев, и некоторым зачастую практически сразу после покупки хочется что-то поменять и добавить стиля, так сказать.

Самым серьёзным изменением внутри салона является тюнинг приборной панели Шевроле Нива

Прежде чем приступать к работе, важно определиться, что конкретно вы хотите сделать и подумать о последствиях

Разбираем приборную панель

Первоначально отсоедините аккумулятор, сделать это нужно в обязательном порядке, так как приборная панель содержит очень много проводки, которую во время неосторожного снятия можно коротнуть. Для обесточивания откиньте клемму от минуса и этого будет достаточно

После чего можно снимать консоль.

Самый простой световой тюнинг

• После того как вы сняли приборную панель, уберите защитное стекло с тёмной окантовкой.
• Снимите стрелки и переверните панель, открутите винтики, которые держат всю конструкцию при помощи крестовой отвёртки.
• Следующим шагом нужно будет убрать шкалы, но так как они приклеены к оргстеклу, будьте осторожны, чтобы его не поломать.
• Отклейте светофильтр (располагается на шкалах) и сотрите остатки клея жидкостью для снятия лака или растворителем.
• После чего собираем всё на свои места и проверяем.

Важно! Весь процесс лучше контролировать через лампу дневного света, так видны все недоработки. Значения шкал на приборной панели будут подсвечиваться намного ярче, чем до модернизации

Такой вариант достаточно прост и выполняется быстро. Причём присутствует меньше вероятности что-то поломать

Значения шкал на приборной панели будут подсвечиваться намного ярче, чем до модернизации. Такой вариант достаточно прост и выполняется быстро. Причём присутствует меньше вероятности что-то поломать.

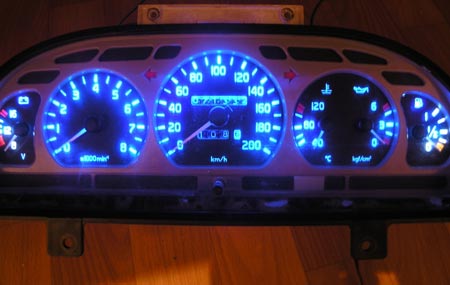

Меняем лампы накаливания на светодиодные

По прежней схеме разбираем приборную панель Нивы и выкручиваем все какие есть лампочки, всего их 18 штук, и они все одинаковые, меняем на светодиоды.

Также можно заменить и лампочки в печке, их там всего 2. Для этого вытащите все крутилки и снимите панель, поменяйте лампочки. Соберите всё назад и проверьте на работоспособность. Этот ещё один простой тюнинг обойдётся вам примерно в 400 р. и 40 минут работы.

Меняем накладку на приборную панель Нивы

Если вам не нравится, как выглядит базовый щиток приборов на Шевроле Ниве, можно произвести его тюнинг при помощи замены стандартного фона. Для этих целей вам понадобится купить в магазине специальную накладку с уже нанесёнными значениями циферблата. Они обычно представлены в автомагазинах в широком ассортименте. Остаётся лишь выбрать уже готовую на свой вкус и заменить ей стандартную, сделать это можно во время замены лап накаливания светодиодами.

Выбор накладки

Выбирая накладку, ещё в магазине в обязательном порядке постарайтесь проверить её, поднеся к мощному источнику света или хотя бы к подсвечивающийся витрине. Осмотрите накладку со всех сторон на дефекты.

Очень часто на пересечении цветовых границ может обнаружиться присутствие брака. Выбирая цвет, не забывайте и о том, что белые светодиоды дают голубоватый оттенок, поэтому лучше продумать освещение заранее.

Установка

Приложите купленную накладку к приборной панели и обведите все составляющие и символы, чтобы, когда вы обрежете лишнее, накладка легла ровно. После чего снимите старую и приклейте на её место новую. Это, наверное, самое сложное во всей процедуре.

Также многие любят менять цвет приборных стрелок, чаще всего в белый, так как он выигрышно отражает диодную подсветку циферблата. Это делается при помощи женского лака для ногтей. Старую краску счищают канцелярским ножом и обезжиривают стрелки жидкостью для снятия лака или ацетоном. После чего покрывают белым лаком.

После того как лак высохнет, их можно ставить на место. Приклейте накладку на панель, поставьте стрелочки и соберите всё в обратном порядке. Наслаждайтесь обновлённым вариантом щитка приборов.

Торпедный тюнинг Шевроле Нивы

Чтобы произвести тюнинг торпеды, необходимо её первоначально снять. Не забудьте заранее обесточить. После чего можно или обтянуть торпеду кожзаменителем, или покрасить её при помощи баллончика или краскопульта в любой понравившийся цвет. Если вы решили всё-таки обтянуть торпеду тканью или кожзаменителем, для этого нужно снять мерки с торпеды и по ним сделать выкройки, чтобы удобно было резать материал и ничего не напутать с размерами.
