Ошибка с кодом p0340

Как устранять ошибку P0340?

Поскольку P0340 и P0345 относятся к проблеме цепи, не вините сразу же датчик положения распредвала. Это не означает, что проблема не в датчике, но его замена датчика не всегда решит проблему. Возьмите схему подключения и цифровой мультиметр.

1. Визуальный осмотр. Убедитесь, что датчик подключен и надежно установлен. Кроме того, следуйте по жгуту проводов, чтобы проверить наличие повреждений, например, в результате недавнего ремонта двигателя, монтажа оборудования, повреждений при ударе и т. п.
2. Осмотр датчика. Проверка сопротивления. Отсоедините датчик и измерьте сопротивление. Разомкнутая цепь (∞ Ω — бесконечное сопротивление) или короткое замыкание (0 Ω — сопротивление 0 Ом) говорит о том, что сам датчик неисправен.

   Проверка сигнала. Правильный способ сделать это — использовать цифровой осциллограф, но вы можете получить приблизительную оценку работоспособности ДПРВ, переведя мультиметр в режим AC V (переменное напряжение). При проворачивании двигателя вы должны видеть не менее 20 мВ.

3. Осмотр электрооборудования. Отсоедините разъёмы контроллера и ДПРВ. Подключите перемычку к разъёму датчика. Для этого вы можете использовать небольшую скрепку или кусочек провода. Проверьте сопротивление цепи со стороны блока управления. С перемычкой сопротивление должно быть менее 0,1 Ом. Чем выше, тем хуже. Ищите где-нибудь в цепи обрыв провода или коррозию.Уберите перемычку и проверьте сопротивление цепи — оно должно быть бесконечно (∞ Ω). Если есть некоторое сопротивление, возможно короткое замыкание. Вода в промежуточных соединениях легко может стать причиной этого.

   Проверьте на предмет замыкания на массу, измеряя сопротивление между каждым проводом и землей или отрицательной клеммой аккумулятора. Вы должны получить бесконечное сопротивление. Любое непреднамеренное соединение с землей может исказить или ослабить сигнал.

4. Другие проблемы. Если в ДПРВ или его проводке проблем не обнаружено, возможно, P0340 или P0345 являются просто сопутствующими кодами неисправностей. Перескочил ремень ГРМ, неисправный сигнал или цепь датчика положения коленчатого вала или пропуски зажигания двигателя могут быть основной проблемой. Дважды проверьте их, прежде чем вернуться к ДПРВ.

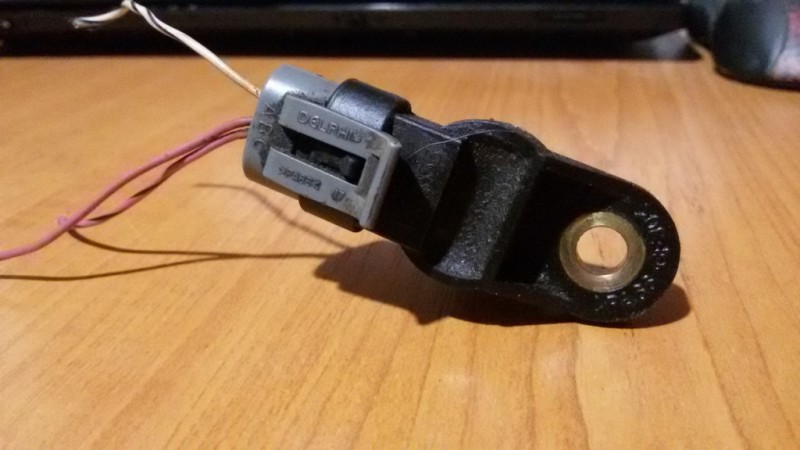

Назначение датчика фаз

Прибор нужен для того, чтобы определять циклы работы электродвигателя. Кулачки распределительного вала вызывают движение запорно-регулирующего клапанного механизма, а ДПРВ выявляет открытие конкретного клапана. Такая система управления является интегральной, включающей в себя чувствительный элемент и механизм трансформирования сигнала. Работа состоит в том, что прибор фиксирует цилиндрические фазы впуска и выпуска.

Для карбюраторных силовых агрегатов в нем нет необходимости, поскольку искра поступает в момент сжатия и по окончании выпуска выхлопных газов. С этой целью справляется датчик показаний коленвала.

Прибор размещается в верхней части головки блока возле воздухоочистительного фильтра. Особенности его работы основаны на эффекте Холла. ДПРВ, состоящий из магнита и полупроводника, фиксирует перемену напряжения под воздействием электромагнитного поля. При постоянном магнитном поле датчик безучастен. Для изменения параметров в магнитную зону должен попасть металлический элемент. В автомобиле таким элементом являются зубцы на распредвале в области, контролируемой ДПРВ.

Для того, чтобы автомобиль работал безотказно, он требуют периодической диагностики систем и механизмов. Если при диагностировании датчика фаз выявлены неисправности, то потребуется его проверка. Для поверхностного анализа необходим вольтметр.

Первым этапом станет замер напряжения в электроцепи. Для этой цели, не выключая зажигания и отключив разъемы, следует проверить уровень напряжения на контактах к ДПРВ. Если его нет, то вся беда состоит в неисправных проводах или недостаточном контакте при замыкании из-за банального окисления или размыкания контактов. В результате проверки цепочки, как правило, необходима зачистка контактов и прозванивание проводки на электроклеммах и контакте.

При наличии напряжения нужно присоединить вольтметр к прибору и минусовому контакту его питания, в результате при оборачивании распредвала вольтметр покажет перемену напряжения в диапазоне 0…5 Вольт. При отсутствии изменений нужно будет купить новый датчик фаз «десятки» для замены старого.

Что произойдет при неисправности датчика положения распредвала

В этом случае блок управления двигателем продолжит анализировать информацию с датчика коленвала в усеченном виде. То есть, синхронизация валов будет нарушена, и двигатель перейдет в нештатный режим попарно-параллельной подачи топлива. Этот алгоритм предусматривает срабатывание инжекторов в два раза чаще. Соответственно, для частичного сохранения мощности топлива уйдет больше. Кроме того, несгоревший бензин попадет в катализаторы и выхлопную трубу. Эта неисправность приведет к ускоренному износу системы выпуска отработанных газов с последующей поломкой дорогостоящих узлов.

Симптомы неисправности датчика

Разумеется, перечень проблем пересекается с поломками иных узлов, связанных с работой систем впуска и выпуска. Поэтому точную диагностику можно получить только при подключении автомобильного сканера. Однако эти признаки обязательно проявятся, если ДПРВ все же неисправен:

• неоправданно завышенный расход топлива;
• выхлоп грязный, с выраженным запахом несгоревшего бензина;
• рывки в работе ДВС, похожие на «троение»;
• на холостых оборотах мотор периодически глохнет;
• в автомобилях с автоматической КПП блок управления коробкой может перевести ее в аварийный режим (после глушения мотора ошибка сбрасывается, затем появляется вновь);
• сигнализация «Check-engine» на приборной панели.

Замена неисправного датчика скорости Шевроле Нива.

Популярный на территории нашей страны внедорожник Шевроле Нива оборудован высококачественной системой охлаждения, позволяющей постоянно поддерживать оптимальный тепловой режим двигателя. Особенная роль в данном узле принадлежит двум вентиляторам, которые обеспечивают подачу нужного потока воздуха через радиаторную сердцевину.

А еще интересно: Нива шевроле датчик скорости — Автожурнал MyDucato

Если на Шевроле Нива не включается вентилятор охлаждения, от двигателя перестанет отводиться лишнее тепло, что приведет к перегреву мотора. Так как на этой модели автомобиля число вентиляторов охлаждения увеличено, электрическая схема их функционирования стала намного сложнее, чем в классических легковых авто.

Почему не работает вентилятор охлаждения?

Если на Шевроле Нива не включается вентилятор охлаждения, первым делом, нужно проверить состояние предохранителей, отвечающих за работу узла. Предохранители находятся в монтажном блоке под передней панелью, в районе ног переднего пассажира. На этом авто находится два предохранителя, защищающих электрическую цепь электродвигателя вентиляторов.

В монтажном блоке находится три реле, отвечающих за подключение левого вентилятора на большой скорости и правого — на низкой и высокой скорости вращения. Дополнительное реле срабатывает в случае подачи сигнала с клеммы номер 46 контролера ЭСУД на клемму номер 86. В данном случае напряжение на клеммы двигателя вентилятора проходит через резистор.

Если управляющий сигнал отсутствует, можно говорить о вышедшем из строя реле. При этом на Шевроле Нива не включается вентилятор охлаждения с правой стороны

Важно помнить, что тот же управляющий сигнал отвечает за включение в работу левого вентилятора. При этом между клеммами 85 и 86 происходит процесс перемычки

Однако питание электродвигателя вентилятора, установленного слева, осуществляется через отдельный предохранитель.

Вентиляторы охлаждения на Шевроле Нива не включаются и при поломке датчика, определяющего температуру охлаждающей жидкости. По данным этого датчика система понимает, насколько поднялась или понизилась температура охлаждающей жидкости. При этом контроллер определяет, включать или выключать вентиляторы.

Бывает так, что вентиляторы не включаются по причине деформации пластмассовых кожухов деталей. Такое может произойти при слишком высокой температуре в моторном отсеке. В данном случае лопасти вентилятора будут задеваться за кожух, что приведет к перегреву и расплавлению кончиков. При остановке вентиляторов лопасти попросту приварятся к кожуху и при следующем включении не смогут работать.

Заменить эту деталь сравнительно просто. Бортовой компьютер регистрирует такие ошибки, как Р0340, РО342, РО343.

Ошибка Р0340 появляется на системе самодиагностики, если коленчатый вал прокручивается. Код Р0342 – электрическая цепь распредвала показывает низкий сигнал и код Р0343, соответственно, демонстрирует высокий сигнал. Необходимо проверить проводку – для этих целей хорошо использовать осциллограф или другой тестирующий прибор.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Как работают вентиляторы охлаждения Нива Шевроле и через какие предохранители и реле подключаются?

В отличие от классических автомобилей в нем установлено два вентилятора, за счет чего функционирование систем в ней происходят намного сложнее. Если стрелка, которая показывает температуру, находится в красной области, и система охлаждения отказывается работать, вместе с тем не включается вентилятор охлаждения, то автомобиль нужно как можно быстрей доставить в автосервис, либо попробовать самостоятельно найти причину неисправности.

Вентиляторы системы охлаждения Нива Шевроле служат для принудительного обдува радиатора. Они повышают интенсивность теплоотвода во время движения на низкой скорости и являются единственным способом охладить антифриз в пробке или «тянучке».

Помимо уже указанных причин, проблемы могут возникнуть с электрической сетью транспортного средства. Лучше всего не пытаться самостоятельно диагностировать и устранять неисправность — это может привести к неприятным последствиям.

Но если вы обладаете нужными знаниями, то обратите внимание на сам датчик, в разъем может попадать влага, которая влияет на правильно работы данного устройства. Красная колодка комбинации приборов может стать причиной временной потери контакта — при установке была допущена ошибка, и колодку установили не ровно

Красная колодка комбинации приборов может стать причиной временной потери контакта — при установке была допущена ошибка, и колодку установили не ровно.

Симптомы возникшей ошибки

На современных автомобилях ошибка P0340 относится к категории тех, при возникновении которых на приборной панели зажигается лампа Check Engine. Но это не единственный симптом, характерный для такой неисправности.

Специалисты выделяют несколько признаков, по которым потенциально можно заподозрить проблемы со стороны датчика распредвала.

• Проблемное зажигание. Если датчик не функционирует либо некорректно выполняет свои задачи, мотор может не заводиться. Проблемы с зажиганием проявляются в виде необходимости дольше обычного крутить стартер. Но не исключено, что мотор вовсе не запустится.
• Нестабильность оборотов. Это проявляется на холостом ходу. Двигатель может заглохнуть, приходится поддерживать его работу путём нажатия на педаль газа.
• ДВС троит. Ещё один признак, при котором наблюдаются пропуски цилиндрами фаз зажигания. Проявляются признаки, напоминающие троение. Звук двигателя меняется.
• Потеря мощности и динамики. Мотор начинает хуже набирать обороты, автомобиль медленнее разгоняется. Возможны провалы педали газа, трудности разгона в гору и при загруженном авто.
• Увеличение аппетита ДВС. Растёт расход топлива, при этом параллельно ухудшается динамика. Это обусловлено переходом ЭБУ в аварийный режим работы. Фазированный впрыск перестаёт работать.

Поэтому тут уже придётся решать вопрос с неисправным управляющим блоком.

Признаки и условия возникновения ошибки

Как и любая другая ошибка, ошибка с кодом P0340 диагностируется после зажигания аварийной сигнальной лампочки или надписи Check Engine на панели приборов. После диагностики с помощью сканера выдается ошибка с кодом P0340 (Camshaft Position Sensor A Circuit в английском варианте).

Существует ряд условий, по которым можно определить о наличии проблем с датчиком распределительного вала. К ним относятся следующие признаки.

1. Проблемы с зажиганием мотора. Зачастую проблемы с датчиком положения распредвала приводят к тому, что движок отказывается заводиться. Обычно трудности с зажиганием проявляются в виде более длительной прокрутке стартера, но может наблюдаться и полный отказ зажигания.
2. Нестабильность оборотов мотора на холостом ходу. Нередко движок на холостом ходу просто глохнет, поэтому приходиться поддерживать работу мотора на холостых оборотах с помощью подгазовки.
3. Троение движка. Проблема проявляется в пропуске одним или несколькими цилиндрами двигателя фаз зажигания. В этом случае наблюдается своеобразное троение мотора, когда меняется звук его работы.
4. Потеря мощности и снижение динамики авто. Движок слабо набирает обороты, что проявляется в снижении динамики автомобиля. Также могут наблюдаться провалы педали, проблемы при поездке с загрузкой и езде в гору.
5. Повышение расхода топлива. К снижению динамических качеств автомобиля добавляется увеличенный расход топлива. Причиной этого является переход работы ЭБУ в аварийный режим, в результате чего отключается фазированный впрыск топлива. Работа по попарно-параллельной схеме увеличивает потребление бензина.

Если при диагностике автомобиля выдается код P0340, но указанные признаки не проявляются, то вероятно нарушение работы самого ЭБУ, а код ошибки является ложным сигналом.

Замена датчика распредвала на автомобиле Лада Приора

Процесс установки датчика на Лада Приора 8 и 16 клапанов аналогичен. В 16-ти клапанной модификации дополнительно отпустите крепление ГУРа (ключ на «17»).

• Ключ на «10», «17» (опционально);
• Новый датчик положения распредвала;
• Ветошь;
• Дополнительное освещение (опционально).

• Открываем капот;
• Отвинчиваем пластиковый кожух с торца мотора;
• Отпускаем крепление ременного привода генератора;
• Подаем его как можно ближе к стенкам блока цилиндров;
• Отсоединяем колодку с проводами с ДПРВ;
• Выкручиваем контролер;
• На штатное место вкручиваем новый;
• Надеваем колодку с проводами, привинчиваем пластиковый корпус.

Замена контролера завершена. Запускаем двигатель, проверяем работоспособность прибора. Средний ресурс эксплуатации контролера 80 тыс. км.

ОСОБЕННОСТИ КОНСТРУКЦИИ И ПРИНЦИП РАБОТЫ

Датчик ФАЗ ВАЗ 2114 представляет собою интегральное устройство, основная функция которого – получение информации о текущем цикле работы силового агрегата и ее передача в блок ЭБУ посредством импульсных сигналов.

Конструктивно ДФ состоит из двух частей – чувствительного элемента и преобразователя импульсного сигнала, который в свою очередь состоит из операционного усилителя, мостовой схемы и выходного каскада открытого коллекторного типа.

Чувствительный элемент ДФ работает по принципу Холла, он представляет собою реагирующую на колебания магнитного поля микросхему, которая получает способность передавать электрический сигнал только тогда, когда рядом с ней находится магнитопроводящий материал, им выступает стальная головка клапана.

Расположение датчика положения распредвала ВАЗ 2114 следующее: он размещен на торцевой части блока цилиндров, неподалеку от воздушного фильтра.

Расположение ДФ

На просторах интернета много дискуссий о том, датчик фаз от какого производителя лучше брать. Мы рекомендуем отдавать предпочтение устройствам от немецкой компании Bosch. Именно она обладает лицензией на изготовление датчиков работающих по принципу Холла, так что, по сути, вы получаете, надежное и долговечное устройство, произведенное непосредственным владельцем технологии, по которой оно сделано.

Замена ДПРВ

Если обрыва провода нет, а фишка питания стоит на месте, то вероятнее всего проблема в самом ДПРВ. Его необходимо поменять. Для работы вам понадобится торцовый ключ 10 мм (головка). Датчик расположен на видном месте, с правой стороны головки. Крепится всего на 2 болта. Но несмотря на близкое и удобное расположение, добраться до дальнего болта очень неудобно. Были случаи в практике, когда владельцы снимали впускной коллектор и рампу с форсунками. Другие собственники просто ломали корпус датчика, а затем выкручивали болт. В целом, процесс замены ДПРВ выглядит так:

1. Отключите от АКБ минусовую клемму.
2. Отсоедините штекер ДПРВ.
3. Выкрутите 2 болта крепления датчика.
4. Установите новый ДПРВ.
5. Подключите штекер электропитания.
6. Накиньте минусовую клемму на АКБ.

Заводить машину сразу не надо. Сначала включите и выключите зажигание 2-3 раза. Пусть ЭБУ увидит рабочий датчик. Затем можно завести автомобиль и проверить качество работы двигателя. Если значок Check Engine всё ещё будет гореть, то необходимо подключить контроллер и стереть ошибку Р0340.

Признаки и симптомы отказа

Основные симптомы и признаки, которые свидетельствуют о предполагаемой неисправности:

• кратковременные пропуски зажигания двигателя;
• периодический отказ запуска движка, преимущественно «на горячую»;
• остановка двигателя после выхода на рабочую температуру (после остывания заводится без проблем);
• троение;
• нарушение угла зажигания, выражающееся в рассинхронизации работы (движок колбасит);
• уменьшение приемистости, увеличение расхода топлива;
• проблемы при запуске силового агрегата.

При появлении перечисленных проблем необходимо выполнить компьютерную диагностику, проконтролировать датчик параметрическими методами.

Источник

Ошибка Great Wall DTC P0340- неисправность цепи датчика положения распредвала

2 недели ago AutoTime

1

Что означает код ошибки DTC P0340 Great Wall

Датчик положения распредвала (ДПРВ) автомобиля Great Wall вычисляет скорость вращения и положение распредвала при вращении. Полученная информация передается в блок управления двигателем (PCM) который использует ее для управления впрыском топлива и моментом зажигания.

Если от датчика положения распредвала Great Wall не поступают данные в блок управления двигателем, то работа систем впрыска топлива и зажигания будет невозможна, в блоке управления зафиксируется ошибка P0340. Которая в свою очередь приведет к активации индикатора Check Engine Light.

Какие причины кода ошибки DTC p0340?

Основные причины возникновения ошибки датчика положения распредвала (ДПРВ):

• Поврежденная, закороченная или корродированная проводка датчика положения распредвала;
• Повреждение или коротко замыкание в разъеме проводки датчика положения распределительного вала. Разъем может быть просто отсоединен от датчика;
• Неисправен датчик положения распредвала автомобиля  Great Wall
• Неисправен датчик положения коленчатого вала
• Неисправен блок управления двигателем Great Wall

Симптомы ошибки DTC P0340

• На приборной панели загорается индикатор Check Engine
• Автомобиль не может завестись или запуск затруднен (стартер долго крутится вхолостую)
• Автомобиль глохнет на холостом ходу, или работает с перебоями (троит)
• Двигатель «троит». Пропуски воспламенения в цилиндрах
• Во время движения наблюдается потеря мощности

Как проводится диагностика ошибки DTC P0340?

• При помощи сканера OBD-II из блока управления двигателем считываются все сохраненные коды ошибок
• Проводка датчика положения распредвала проверяется на наличие обрывов, коррозии или короткого замыкания
• Разъемы жгута проводов датчика положения распредвала проверяются на наличие коррозии или обрывов
• Проверяет целостность всей проводки цепи датчика положения распредвала
• Устраняются все связанные ошибки, которые были сохранены в блоке управления двигателем
• Используя сканер проверяются показания напряжения ДПРВ
• Если показания напряжения ненормальные, датчик положения распредвала Great Wall необходимо заменить.
• Если показания напряжения для датчика положения распредвала являются нормальными, возможно, что существует проблема с блоком управления двигателем которая устраняется перепрограммированием блока или его заменой.

Частые ошибки при диагностике ошибки P0340

Самая распространенная ошибка – это оставить без внимания и не проверить проводку и разъёмы датчика положения распредвала. Часто причина кроется именно в них.

Вторая ошибка, допускаемая при диагностике, заключается в том, что из поля зрения выпадает и не учитываются возможные проблемы с датчиком коленвала и пропуски воспламенения зажигания при работе двигателя автомобиля Great Wall.

Насколько серьёзна ошибка P0340 в автомобиле Great Wall?

Ошибка DTC P0340 считается серьезной поломкой. При его наличии автомобиль может плохо заводится или не заводится вообще. Во время движения возможна внезапная потеря мощности или полная остановка авто. Все это делает движение опасным для водителя и окружающих машин. Если ошибку не устранить в ближайшее время, то эксплуатация транспортного средства, длительное время, с ней может привести к поломке других узлов и агрегатов.

Что нужно ремонтировать для устранения ошибки P0340?

• Ремонт или замена проводки цепи датчика положения распредвала
• Ремонт или замена разъема цепи датчика положения распредвала
• Замена датчика положения распредвала
• Замена датчика положения коленчатого вала
• Если присутствует ошибка «пропуски воспламенения зажигания», то перед заменой датчика положения коленвала  необходимо устранить ее
• Замена или перепрограммирование блока управления двигателем

Дополнительные сведения для диагностики ошибки P0340 Great Wall

Установить причину ошибки P0340 в автомобиле Great Wall не всегда бывает легко. Перед тем как делать какие-либо выводы необходимо проверить систему в полном объеме. При замене или ремонте необходимо быть точно уверенным, что вы ремонтируете или меняете правильный компонент.

Причины появления

Выделяют несколько причин, из-за которых может возникнуть ошибка P0340.

1. Повреждение проводки со стороны датчика. Проводка истирается, возникают обрывы. У таких контроллеров обычно предусмотрено 3 провода. Это сигнальный провод, масса и питание. Из-за расположения, механических воздействий и влияния прочих факторов провода перетираются, сигнал по ним не поступает. Обрывы обычно наблюдаются около клемм и контактов. Не исключается и повреждение изоляции на проводах, что приводит к замыканию. В итоге датчик работает, но отправляет некорректную информацию на электронный блок.
2. Повреждение датчика. Конструктивно ДПРВ достаточно надёжное и простое устройство. Из-за этого его выход из строя сравнительная редкость. Но если такая ошибка появляется, проверить датчик на предмет целостности не будет лишним.
3. Проблемы со стороны ЭБУ. Явление редкое, поскольку при выходе из строя ЭБУ появляется целая россыпь ошибок. Но этот вариант нельзя исключать. Чаще всего проблема может возникать после неправильно перепрошивки блока, что и спровоцировало соответствующие неполадки.
4. Последнее место по частоте проявления занимает поломка датчика, его неправильная установка. Порой достаточно просто попытаться сильнее вставить датчик в его посадочное гнездо, и всё заработает.

Ни одну из причин исключать нельзя, пока они не будут подтверждены или опровергнуты. Для этого следует провести диагностические мероприятия и параллельно попытаться устранить проблему.

Замена датчика фаз Приора

В связи с тем, что деталь располагается в труднодоступном месте, существуют определенные неудобства при его демонтаже. Мы рассмотрим самый быстрый способ замены. Итак, приступим:

1. Первым делом скидываем минусовую клемму аккумулятора.
2. Отключаем фишку питания от датчика.
3. Сама деталь удерживается при помощи двух крепежных болтов, один из которых находится в труднодоступном месте. С помощью ключа откручиваем первый, самый ближний к нам болт.
4. Для того чтобы открутить труднодоступный болт, потребуется сломать ушко крепления датчика. Данный шаг необходимо выполнять аккуратно. Для этого берем длинную отвертку с плоским концом, с необходимым усилием поддеваем корпус детали в месте его соприкосновения с блоком. Ушко датчика отломится, и вы без труда извлечете устройство. После чего, останется лишь выкрутить крепежный болт.
5. Последующий монтаж датчика выполним без снятия других элементов двигателя. Откровенно говоря, вы можете воспользоваться двумя доступными способами. Первый – просто установить и закрепить элемент при помощи одного болта, второе ушко остается без закрепления. И полноценная установка, при которой придется снимать генератор (чтобы снять генератор в некоторых случаях придется демонтировать и компрессор кондиционера). В общем, долго и трудозатратно. Мы же пойдем по пути наименьшего сопротивления и установим наше устройство, затянув его всего в одном месте.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0340 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаше. Вот список некоторых из них:

• Alfa Romeo
• Audi (Ауди А4, Ауди А6)
• BMW
• Chery (Чери Индис, Кимо, Тигго, Фора)
• Chevrolet (Шевроле Авео, Круз, Ланос, Лачетти, Орландо, Эпика)
• Chrysler (Крайслер Вояджер, ПТ Крузер, Себринг)
• Citroen (Ситроен Ксара Пикассо, Джампер)
• Daewoo (Дэу Матиз, Нексия)
• Dodge (Додж Дуранго, Караван, Неон, Стратус)
• Fiat (Фиат Альбеа, Добло, Дукато, Пунто, Стило)
• Ford (Форд Галакси, Куга, Мондео, Транзит, Фиеста, Фокус, Фьюжн, Эскейп)
• Honda (Хонда Цивик)
• Hyundai (Хендай Акцент, н1, Гетц, Матрикс, Санта фе, Солярис, Соната, Терракан, Туксон, Элантра, ix35)
• Infiniti (Инфинити fx35, fx45, m35)
• Jeep (Джип Гранд Чероки)
• Kia (Киа Бонго, Карнивал, Оптима, Пиканто, Рио, Сид, Соренто, Спектра, Спортейдж, Церато)
• Land Rover (Ленд Ровер Рендж Ровер, Фрилендер)
• Lexus (Лексус rx330)
• Mazda (Мазда 3, Мазда 6, Мазда 626, Мазда cx5, Мазда cx7, Трибьют)
• Mercedes (Мерседес c180, w203, w204, w212)
• Mitsubishi (Митсубиси Аиртрек, Аутлендер, Галант, Каризма, Кольт, Лансер, Монтеро, Паджеро, Спейс Стар, L200)
• Nissan (Ниссан Альмера, Блюберд, Жук, Кабстар, Кашкай, Куб, Максима, Марч, Микра, Мурано, Навара, Ноут, Патфайндер, Примера, Санни, Скайлайн, Теана, Тиида, Х-Трейл)
• Opel (Опель Агила, Антара, Астра, Вектра, Виваро, Зафира, Корса, Мерива, Омега)
• Peugeot (Пежо 406, 807, 3008, Боксер)
• Renault (Рено Меган, Сценик, Трафик)
• Rover (Ровер 75)
• Saab
• Skoda (Шкода Октавия)
• Ssangyong (Саньенг Актион, Кайрон)
• Subaru (Субару Аутбек, Импреза, Легаси, Форестер)
• Suzuki (Сузуки Вагон, Джимни, Гранд Витара, Игнис, Лиана)
• Toyota (Тойота Авенсис, Витц, Камри, Королла, Ленд Крузер, Прадо, Приус, Хайлендер, Хайлюкс, Ярис)
• Volkswagen (Фольксваген Гольф, Пассат)
• Volvo (Вольво s40)
• Vortex (Вортекс Тинго, Эстина)
• Волга Сайбер
• ВАЗ 2109, 2110, 2111, 2112, 2114, 2115
• Лада Веста, Калина, Нива, Приора
• Уаз Буханка, Патриот, Хантер

С кодом неисправности Р0340 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0016, P0108, P0113, P0118, P0138, P0158, P0335, P0345, P0351, P0365, P0443.

Признаки неисправности и проверка

Признаки неисправности датчика распредвала, по которым можно определить, что устройство вышло из строя, следующие:

• Увеличившийся расход топлива;
• Неполадки в режиме самодиагностики автомобиля;
• Уменьшение динамики разгона;
• Появление на приборной панели знака «Check Engine» либо ошибок 0343 или 0340.

Значек «Check Engine», как правило, загорается тогда, когда ДФ полностью вышел из строя. Происходит следующее: вы включаете зажигание, после чего начинает работать стартер, в это время в блок ЭБУ с датчика должен поступать сигнал, но поскольку ДФ сломан — его нет, и электронное управление переводит двигатель в режим парного впрыска(опираясь исключительно на данные полученные от ДКПВ), отключая фазированный впрыск топливной смеси.

Если вы обнаружили какие-либо признаки неисправности, необходимо выполнить проверку ДФ. Сделать это можно самостоятельно, вам понадобится лишь тестер (мультиметр), приобрести который можно в любом автомобильном магазине за 400-600 рублей. Устройство недорогое, но полезное — при проведении диагностики автомобиля оно вам потребуется неоднократно.

На четырнадцатые с 16-ти клапанным движком устанавливаются ДФ модели 21120-3706040, на 8-ми клапанные — 21110-3706040. Проверка каждого из них имеет некоторые особенности.

Проверка датчика фаз ВАЗ 2114 с 8-ти клапанным движком:

1. На щупе мультиметра (режим V1), который будет подсоединятся к контакту «Е» на датчике, устанавливаем напряжение в 13,5 В. на втором щупе (подсоединяем к контакту «В») — 0,9 В;
2. Замыкаем щупы на соответствующих контактах. К торцевой части ДФ подносим металлическую пластину (подойдет отвертка). Если устройство работает нормально, мультиметр покажет, что на контакте «В» напряжение упало до 0.4 В (должно возвращаться к 0.9, когда пластина убирается). Отличия в показаниях — датчик на замену.

Проверка ДФ 16-ти клапанного движка:

Схема (для 16 кл.)

1. Переводим тестер в режим V2. На щупе контакта «Е» устанавливаем напряжение 13.5 В, на контакте «В» — 0.4 В;
2. В отверстие на торце корпуса ДФ вставляем отвертку. При рабочем датчике напряжение на контакте «В» вырастет до 0.9 Ват и опустится обратно, если отвертку убрать.

Если ВАЗ 2114 оборудован бортовым компьютером, при неисправности устройства на нем будет высвечиваться одна из ошибок с кодом 0340 либо 0343. Разберем каждую из них подобнее.

• Ошибка датчика ФАЗ 0340 — свидетельствует об отсутствии сигнала ДФ. Причиной данной ошибки может быть что угодно — от окислившихся контактов до механических повреждений устройства. Решается заменой детали на новую.
• Ошибка 0343 — высокий уровень сигнала датчика фаз. Ее причиной, как правило, является повреждение самой проводки или клемм в колодке контактов, либо их ненедежное/окислившееся соединение.

Ошибки датчика фаз ВАЗ 2115 полностью аналогичны ошибкам возникающим на четырнадцатой.

Стоит отметить, что помимо неисправности самого ДФ, причиной возникновения ошибок может является соскочивший ремень ГРМ либо расшатанная шестерня коленного вала.

Диагностика и устранение ошибки

Проблема решается во многом в зависимости от конкретной марки и модели автомобиля и года его выпуска.

Но алгоритм действий для всех машин будет примерно одинаковый. Его можно представить в таком виде:

• Используя сканер, подключитесь к ЭБУ, проверьте память блока на предмет записанных и сохранённых ошибок. Если иные ошибки отсутствуют, можно для начала просто сбросить P0340. Делают это 2 способами. Либо через сам сканер, либо путём сброса минуса к АКБ на 10-20 секунд. Если после пуска ДВС ошибка пропала, это было ложное срабатывание либо проблемы со стороны блока управления. Если ошибка снова появилась, нужно действовать дальше.
• Проверьте защёлку, которая обеспечивает контакт фишки на корпусе датчика. Иногда она ломается или изнашивается. В итоге контакт между проводами теряется частично или полностью.
• Проверьте, насколько надёжно установлен сам датчик в своём гнезде. Во многих автомобилях он монтируется с помощью гайки и определённого момента затяжки. Здесь нужен динамометрический ключ.
• Убедитесь в соответствии датчика вашему автомобилю. ДПРВ могут отличаться по своей форме, расположению контактов, размерам. Если датчик не соответствует машине, возникают соответствующие проблемы. Эта ситуация характерна для тех, кто недавно заменил датчик, и появилась такая ошибка, либо был приобретён подержанный автомобиль с такой проблемой. Сопоставьте деталь со своим автомобилем, при необходимости закажите новый контроллер.
• Если есть возможность, установите заведомо исправный датчик положения. Это позволит понять, действительно ли проблема в нём либо имеются иные неисправности, провоцирующие появление ошибки P0340.
• Визуально проверьте все контакты, клеммы. На некоторых участках могут появляться следы окисления и ржавчины. Они негативно влияют на качество контактов. Зачистите их и повторите попытку. Возможно, ошибка уйдёт.
• Используя мультиметр, переведите его в режим прозвонки или проверки сопротивления изоляции, пройдитесь по всем проводам, соединяющим ЭБУ и датчик распредвала. Чаще всего тут предусмотрено 3 провода. Проверьте их целостность, значение сопротивлений между проводами и между каждым проводом и массой, взятой от корпуса. Если целостность нарушена, придётся менять проводку. Пытаться её восстановить с помощью изоленты не лучшая идея в такой ситуации.
• Проверьте целостность датчика. Поскольку его механические повреждения большая редкость, возникновение такой проблемы маловероятно. Но если все предыдущие теории были разрушены в ходе диагностики, остаётся проверять лишь наименее вероятные несправности. Приобретая новый датчик, отдавайте предпочтение оригиналам, купленным через проверенных поставщиков или официального дилера. Сейчас на рынке большое количество подделок и датчиков низкого качества. Таких запчастей стоит избегать.
• Если и датчик исправен, тогда вариант один. Это проблемы со стороны блока управления. Вмешиваться в его конструкцию и настройки своими руками не рекомендуется. Компонент очень важный, сложный и дорогой. Лучше доверить диагностику ЭБУ профильным специалистам.

Это объясняется тем, что они работают синхронно. Когда ЭБУ не получает сигнал от ДПРВ, он переключается на сигналы от контроллера коленвала.

Критичной ошибку P0340 назвать нельзя. Но и игнорировать её появление не рекомендуется. Она сказывается на работе двигателя, провоцирует увеличение расхода топлива, постоянно напоминает о себе горячей лампочкой Check Engine.
