Лада 4×4 3D › Бортжурнал › 18. Установка пар 4.3 и отвязка редуктора переднего моста

Дд, Всем!Хочу начать запись со слов — Лифт это зло!

Если вы делаете лифт и ставите 29″ колеса, будьте готовы как минимум, к замене пар и отвязке редуктора, резка арок вообще не оговаривается — резать обязательно!

После лифта угол передних приводов меняется и гранаты работают в критических углах, они начинают хрустеть, пыльники начинают рваться. В идеале после хорошего лифта, передний редуктор нужно отвязать. Изначально мы опустили редуктор подложив шайбы, но при постоянной эксплуатации по бездору конструкция себя не оправдывает, если хорошо рвануть, то родные шпильки не выдержат :))).

Желание погонять по бездору и съездить на рыбалку не давало нам покоя и мы решили не откладывать все в долгий ящик и сделали все как можно скорее.

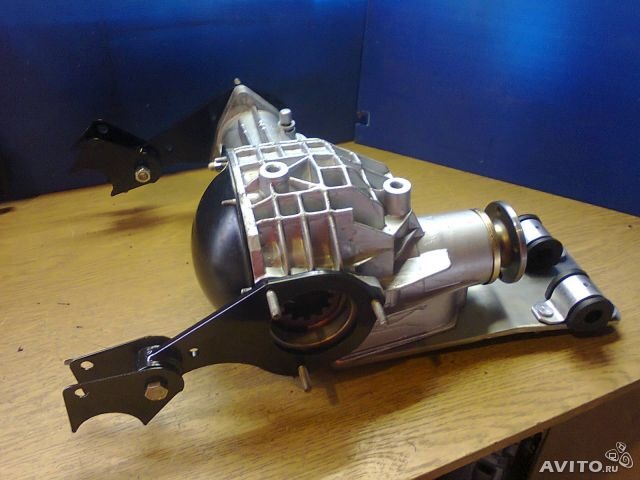

Фотки конструкции отвзяки РПМ с тырнета:

Далее процесс установки независимого крепления РПМ:

Задний мы взяли от копейки, он подходит так, без каких либо переделок:

В переднем редукторе сломался бугель, у них оказыватся еще и резьба не у всех одинаковая, но благо часть нашли быстро и поставили.

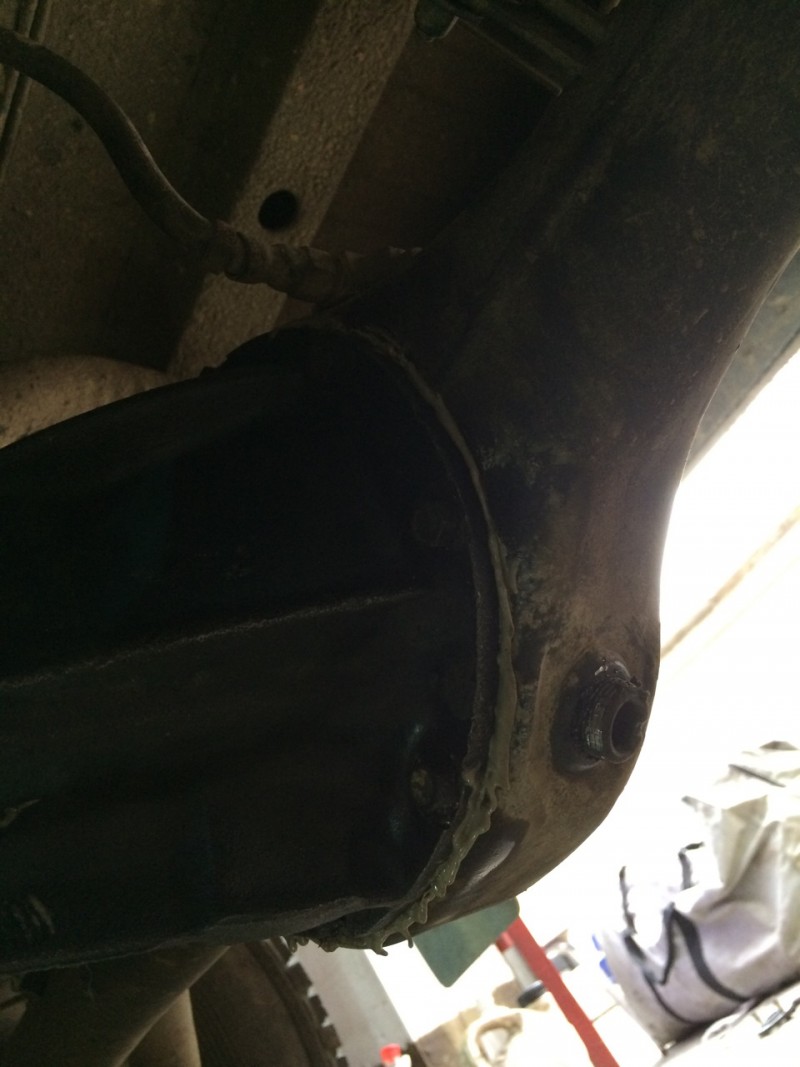

Все крепления выставлены, сварочные работы:

За одно поменяли масла в редукторах, раздатке, коробке.Также заменили все фильтра, сальник хвостовика и сальник на полуоси.

После ремонта сразу же поехали на рыбалку, тяга супер!

Осталось решить вопрос с течью масла и люфтом чего-то в районе кардана или коробаса, ХЗ что на самом деле, но при трогании чувствуется, что там чему-то плохо.

Источник

Установка отвязки переднего моста на ниве

Отвязка редуктора переднего моста – независимое крепление редуктора переднего моста на НИВЕ.

Отвязка редуктора переднего моста – независимое крепление редуктора переднего моста на НИВЕ, зачем это нужно. После очередной поездки на достаточно дальнее расстояние (700 км) по междугородним дорогам России и ближнего зарубежья, я вновь задумался о том, чем ещё можно улучшить комфорт моей пятидверной Нивы (ВАЗ 2131). Для формирования общей картины моего автомобиля: шумоизолирован, установлены анатомические сиденья, силовые пороги, экспедиционный багажник и шоссейная тихая резина на легкосплавных дисках. Искушенному читателю не нужно рассказывать, как ведёт себя длинная Нива на трассе: после четырех лет езды на «коротыше» (ВАЗ 21213) чувствую себя теперь капитаном крейсера – одним словом, ощущения только положительные.

Итак, в чем же дело? При движении с постоянной скоростью всё почти идеально – нет ни лишних шумов, ни вибраций. Но, к сожалению, по нашим дорогам с постоянной скоростью может ездить только военная техника, а на дорогах ближнего зарубежья приходится постоянно подстраиваться под ограничения скорости: 60, 80, 100 км/ч. Из этого вытекает необходимость постоянно сбавлять скорость и, следовательно, идти на интенсивный разгон – иначе говоря, активно работать педалью газа и двигателем, который, конструктивно, составляет практически одно целое с редуктором переднего моста. Благодаря такой конструкции все вибрации, возникающие при резком возрастании оборотов двигателя, передаются на редуктор и, наоборот, все моменты силы, работающие на скручивание редуктора за счет вращения переднего карданного вала и полуосей поступают на двигатель, а с него через подушки на кузов. Это если на НИВЕ не реализовано независимое крепление редуктора переднего моста – отвязка редуктора переднего моста. Отсюда в передней части автомобиля возникает вибрация, от которой, как оказалось, можно (и даже, я считаю, нужно!) избавиться.

Решение, которое я нашел для себя – это комплект независимого крепления редуктора переднего моста (отвязка редуктора переднего моста). Если говорить кратко, то это комплект деталей, который позволяет открепить редуктор переднего моста от двигателя и закрепить его на балку передней подвески и стабилизатор передней подвески. Это простое и эффективное конструкторское решение реализовано на Шевиниве (Chevrolet Niva) и испытано не одним поколением спортсменов и нивоводов. Установка комплекта независимого крепления редуктора значительно снижает вибрацию и, как следствие, низкочастотный гул в машине, который так утомляет в дальней дороге.

Важно сказать о двух бонусах, которые получает автомобиль при установке данного комплекта: корпус редуктора защищает толстая (около 7 мм) стальная пластина, а сам редуктор приобретает более низкое, в сравнении со штатным, расположение относительно оси вращения передних колёс, что благотворно сказывается на долговечности ШРУСов на лифтованных Нивах за счет приближения углов работы приводов к стандартным параметрам. Как я уже сказал, данное решение реализовано на Шевроле Ниве заводом-изготовителем, но и для неё есть возможность поработать над креплением переднего редуктора и защитить его от камней и брёвен на бездорожье – это установка комплекта независимого крепления редуктора переднего моста Chevrolet Niva повышенной прочности

Одним словом, любую Ниву благодаря этому комплекту можно сделать комфортнее и надёжнее

Как я уже сказал, данное решение реализовано на Шевроле Ниве заводом-изготовителем, но и для неё есть возможность поработать над креплением переднего редуктора и защитить его от камней и брёвен на бездорожье – это установка комплекта независимого крепления редуктора переднего моста Chevrolet Niva повышенной прочности. Одним словом, любую Ниву благодаря этому комплекту можно сделать комфортнее и надёжнее.

Ставлю редуктор

Для начала, отрезал штатные крепления редуктора, затем, попытался для облегчения задачи прикрутить редуктор к стабилизатору:

Прикрутил, но на место не встает т.к. упирается в балку. Поэтому открутил от стабилизатора и поддамкратил редуктор через широкую доску и подвел привод:

Не забываем промазать места стыковки герметиком и установить прокладку. Я забыл, пришлось снимать и переделывать…

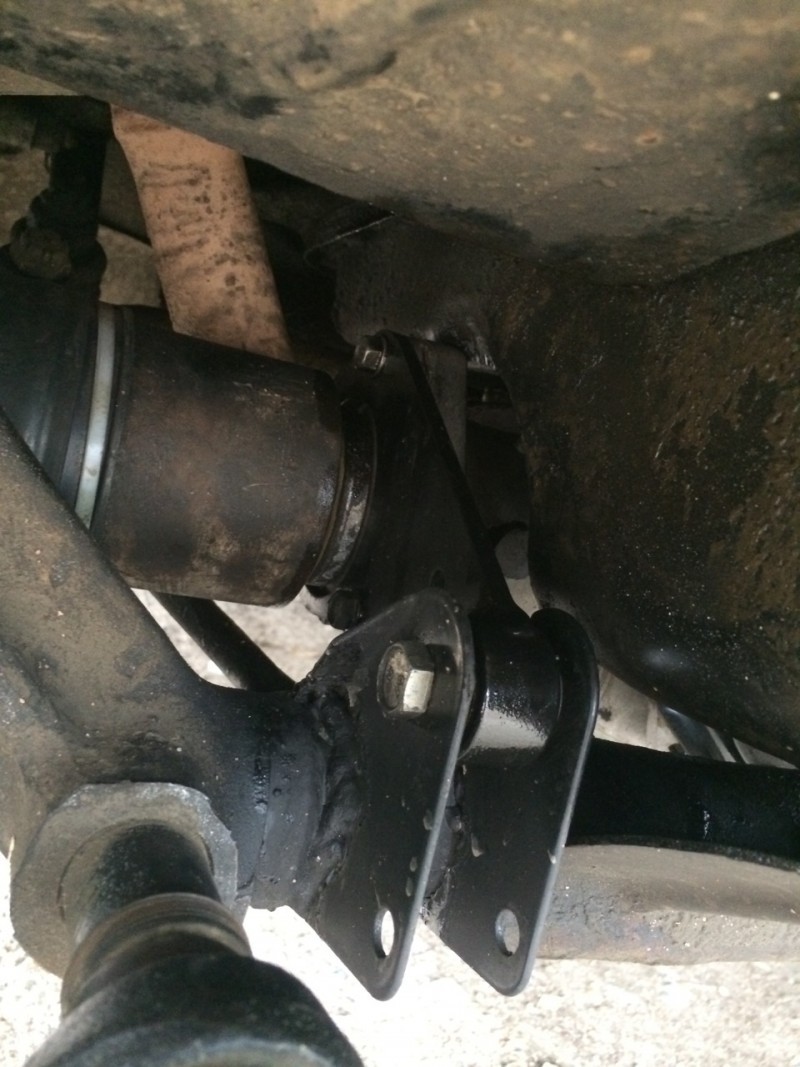

Одна сторона готова:

Вторая ситуация аналогичная:

Закрутил кронштейны на балке, а кронштейны на балке затянул, но без усилия. Думаю проехаться метров 10, а потом закручу кронштейны на стабилизаторе.

После сборки, посмотрел на совпадение штатного отверстия для крепления редуктора и отрезанной шпильки. Наблюдается небольшое смещение — около сантиметра. По ощущениям, если подложить шайбы под болт в кронштейне на балке, то отверстие и отрезанная шпилька совпадут.

На радостях собрал левую часть подвески:

Собрал, т.к. было интересно изменения положение колеса при замене втулок в балке. Колесо сместилось вперед на 1.5 см ориентировочно.

Возможно такое смещение позволит поставить более широкие колеса не прибегая к лифту, но это не точно.

Источник

Видео работы переднего моста

Всем привет! На днях стал замечать, что все больше и больше людей стали жертвами лифта нивы))) Такой участи не избежал и я!)) Все ничего, но с лифтом нивы есть несколько нюансов, которые могут обернуться довольно печально и повысить ваши затраты на ремонт авто! Самый частый нюанс это передние привода. После лифта машины они выворачиваются под дикие углы, что очень болезненно для гранат (шрусов) передних приводов. вот вам пример моя нива и нива ivan6670 .

Например, крепление переднего моста. На машине с несущей рамой все понятно, а вот как поведет себя несущий кузов? Не «скрутит» ли его со временем ведущий передний мост? Надежнее казалось «привязать» редуктор переднего моста к двигателю.

Решение и впрямь оказалось надежным, но не лишеным недостатков.

Наиболее заметным недостатком стало отчетливое проявление исходящих от РПМ вибраций при разгоне автомобиля — «клевок» при трогании с места машины с жестко закрепленным в двух точках редуктором моста нельзя не заметить.

Кроме того, утяжеление силового агрегата за счет РПМ потребовало применения весьма жестких «подушек» крепления двигателя и коробки передач, что также не добавило комфорта в салоне. Даже когда автомобиль стоит «на нейтрали», «дрожь» двигателя весьма ощутима. Неслучайно одним из направлений «народного» тюнинга «Нивы» всегда была попытка независимой подвески РПМ.

Первая попытка еще на заводском конвейере «отвязать» РПМ от двигателя была предпринята скорее по необходимости — на дизельной версии «Нивы» старый вариант крепления моста не подходил из-за различий в геометрии двигателей. Опыт оказался удачным настолько, что при разработке «Нивы-Шевроле» пошли именно этим путем- РПМ крепился независимо от двигателя в трех точках, «подушки» силового агрегата вновь обрели необходимую мягкость. Но вот беда: про «родителя» на заводе «забыли» — в серийной «Ниве» никаких изменений произведено не было.

Исправить это упущение призван комплект независимой подвески РПМ.

Он позволяет в точности воспроизвести на «Ниве» трехточечную схему крепления РПМ, используемую на «Шевроле-Ниве».

При независимом креплении редуктора от двигателя снижается шум и вибрации.

Источник

Включение блокировки дифференциала

На Ниве Шевроле есть возможность включать одновременно все три дифференциала. Благодаря этому проходимость машины увеличивается в несколько раз при езде по бездорожью.

Как уже говорилось, что узел дифференциала состоит из валов и шестерён. При помощи их в автоматическом режиме распределяется тяговое усилие между ведущими колёсами. Блокировка дифференциала производится при помощи блокиратора (муфты). В таком случае, когда водитель включает принудительную блокировку, то колёса «становятся» связанными между собой. Это способствует тому, что они будут вращаться равномерно.

Узел дифференциала

Если будет принудительно включён межосевой блокиратор, то тогда передние и задние мосты также жёстко связываются разом, что гарантирует равномерное распределение тяги ко всем четырём колёсам. Таким образом, проходимость автомобиля будет увеличена в несколько раз, что делает Ниву Шевроле настоящим внедорожником.

Применение блокировки

Не все автомобили оснащаются блокираторами, а потому на бездорожье они будут уязвимыми. Шевроле в данном плане представляет собой уникальный автомобиль, который может двигаться как с одним приводом, так и с полным, что позволяет ему уверенно себя чувствовать даже на горных дорогах.

Для включения блокировки дифференциала тянем рычаг влево до конца

Принудительную блокировку следует включать в таких случаях:

1. При преодолении сложных участков трассы. В таком случае блокировку следует включить заблаговременно, ещё до выезда на такой участок.
2. На крутых подъёмах или склонах, когда возможна пробуксовка колеса.
3. При движении по песку.
4. При езде по снегу или льду.

Отключение блокировки

Когда Нива будет передвигаться по обычной дороге с ровным покрытием, то ей не потребуется включать блокировку всех колёс. Они будут нормально сцепляться с покрытием и не пробуксовывать, так как тяговое усилие от двигателя на них будет распределяться равномерно. По этой причине, когда машина будет двигаться по хорошей дороге, где колёса не будут пробуксовывать, использование дифференциала не потребуется.

Lada 4×4 3D Cherryniver › Logbook › Увеличение кастора Нива. Отвязка РПМ и сопутствующие моменты.

Началось это все с желания изменить, причем в лучшую сторону, курсовую устойчивость Нивера. Подобную процедуру проделывал на УАЗе, правда другим способом, но то, что оно того стоит — однозначно. Пропадает эффект «рыскания» на дороге. Не нужно постоянно подруливать. А в колеях, по крайней мере тех, что на асфальте, машина ведет себя совершенно иначе: едет по колеям по диагонали спокойно и без всякого желания внезапно куда-нибудь выпрыгнуть.Провентилировал данный момент в отношении Нивера. Очень не много в сети информации по поводу изменения кастора нивы. В общих чертах кастор или же угол продольного наклона оси поворота колеса на ниве изменяется двумя способами: 1)дистанционными шайбами на оси нижних рычагов 2) регулировочными вилками на верхних рычагах.Ко всему прочему есть еще один момент, точнее элемент, требующий усиления. Это втулка оси нижнего рычага. нередки случаи, когда она ломается и гнется болт крепления нижнего рычага. Для себя решил этот момент установкой следующих деталюшек:

Таким образом мы усиливаем балку и улучшаем поведение машины на дороге. Для кого-то, возможно, будет минусом несколько возросшее усилие на руле в поворотах, но с учетом тех плюсов, что добавляются, этого минуса не замечаешь.Заднюю часть втулки отпиливаем уже после того, как одет усилитель. По нему и ориентируемся на какую длину пилить втулку. После чего все обвариваем, зачищаем, красим.

Чашку пружины необходимо будет сместить против хода машины для того, чтобы компенсировать смещение качалки и, чтобы пружина снова встала ровно. У мня расстояние, на которое пришлось сместить чашку составило 13 мм.

С кастором и усилением все. Дальше — больше…Приобрел себе комплект для отвязки редуктора переднего моста.

Скинул редуктор, установил на него сей КИТ-комплект, вешаю на место и… Что же я вижу? А то, что зазоры между РПМ и поддоном двигателя уж очень небольшие. Где-то в районе 5 мм. Это ладно когда редуктор жестко связан с двигателем, но когда это два отдельных агрегата, то как-то это маловато для предотвращения возможной встречи сих агрегатов.Почесав затылок решил опускать балку, что заодно решит проблему приводов, которые после лифта стали работать под большими углами. Поехал на авторазбор. Купил еще одну балку. От нее отрезал уши крепления так, чтобы в итоге балка опустилась на 40 мм. Это расстояние между нижними думя отверстиями в балке, на которые она крепится к кузову.

Со сварочными работами в данном случае не обойтись без помощи профессионала, во-первых, чтобы качественно проварить, а во-вторвых, чтобы детали не повело в процессе варки. Я, к слову, тоже воспользовался помощью друга, за что ему огромное спасибо! Прихватили по месту, после чего сняли балку и уже по-взрослому обкатали.Далее совершенно спокойно был установлен РПМ и приварены его крепления к балке. Центровать его проще с установленными приводами, чтобы можно было замерить расстояние от привода до балки. Шпильки крепления приводов заменил на болты, что значительно упрощает демонтаж, как редуктора, так и приводов с новыми креплениями.

И вот еще что интересно, очень многие пишут про плюсы отвязки РПМ, особенно для лифтованных автомобилей т.к. уменьшаются углы работы ШРУСов, но при этом никто не пишет, что нужно ронять балку! А без опускания балки невозможно опустить РПМ т.к. это не позволяют сделать привода.Бонусом после отвязки РПМ явилась возможность установки мягеньких подушек двигателя от классики, чем я, собственно, и не применул воспользоваться.В дополнение ко всему поменял пружины со Шнивовских на родные с установкой шайб под чашки пружин, дабы вернуть былую мягкость подвеске.

Нижние шаровые поставил от Шнивы, чтобы отдалить сайлентблок верхнего рычага от выпускного коллектора и пыльники ШРУСов от чашек пружин, а так же установил ступицы Волгаавтопром с двухрядниками.Да, еще момент. Поменял местами сошки со ступиц и перевернул рулевые наконечники, чтобы они не задевали за стабилизатор.

Эффектом от проделанной работы более чем доволен. Исчезли клевки при трогании, снизился уровень вибрации. А что касаемо поведения машины на дороге, так и говорить нечего — даже с установкой сход-развала «на глаз» повысилась управляемость и пропала нужда в постоянном подруливании на трассе.

Источник

Нива 2121 передний мост

Как я уже говорил ранее, на открытии охоты проявился слабый узел в моём внедорожнике:( Самое обидное в том, что почти на ровном месте. Из-за поломки в самом начале сезона пришлось восстанавливать НИВу в самые короткие сроки. Поэтому самый рациональный вариант отпал — установка стального корпуса РПМ. Если бы не огромное желание охотиться, то тогда я пошёл по пути установки стального корпуса и отвзязки моста. Однако не стоит забывать, что при отсутствии страсти к охоте у меня бы вообще не было НИВы!

Так вот, в своём городе Новомичуринске Б/У переднего моста найти не смогли, поэтому пришлось идти по пути установки РПМ в новый корпус.

В первую очередь, нужно было извлечь старый мост. Благо у товарища в гараже, в котором стояла НИВА, имеется смотровая яма.

Полный размерКак хорошо, когда в гараже есть смотровая яма…

Приехав к обеду 17ого апреля в гараж, я начал разбирать, за 4 часа в одиночку мне удалось открутить всё, чтобы вытащить мост. Но одному извлечь очень тяжело, поэтому товарищ пришёл на помощь и вдвоём мы быстро извлекли «пациента».

• Полный размерИзвлечение переднего моста из ВАЗ 2121 НИВА
• Последовательность для извлечения моста следующая:0) сливаем масло из РПМ;1) откручиваем нижние шаровые, чтобы поворотные кулаки отвести в сторону, не забываем поддамкратить рычаги, чтобы пружина не стягонула;2) извлекаем полуоси из кулаков;3) откручиваем ШРУСа от моста;4) откручиваем мост от ДВС;5) отмечаем зубилом, как был прикручен кардан к мосту;6) домкратим мост;7) откручивам передний кардан от моста;
• с помощью напарника вытаскиваем мост.

Спасибо, кэп!

Полный размерДля извлечения/установки переднего моста необходимо запастись двумя домкратами

На следующий день начался поиск нужных запчастей:Картер РПМ — 2121-2302020 — 1 шт. — 3 020 р.Комплект прокладок РПМ — 2121-2301015/70/308 — 1 шт. — 40 р.Шпильки М12х1,25х30 — 2 шт. — 80 р.Шпильки М6х12 — 8 шт. — 24 р.Шпильки М8х20 — 3 шт. — 15 р.Шпильки М8х25 — 3 шт. — 18 р.

Сапун — 2101-1700020 — 1 шт. — 60 р.Гайка хвостовика М16х1,5 самоконтрящаяся — 1 шт. — 35 р.Распорная втулка — 2101-2402029-01 — 1 шт. — 140 р.Подшипник — 2101-2402025 — 1 шт. — 397 р.Подшипник — 2101-2403036 — 2 шт. — 840 р.Сальник хвостовика — 2121-2302052 — 1 шт. — 100 р.

Болк крепления фланца — 2101-2202007 — 4 шт. — 20 р.

Гайка М8 самоконтрящаяся — 4 шт. — 24 р.

А еще интересно: Двигатель Нива ВАЗ 21213: характеристики, неисправности и тюнинг «

Хочу подчеркнуть, чтобы установить РПМ в новый корпус обязательно нужно купить распорную втулку 2101-2402029-01, потому что она одноразовая:

Полный размерОдноразовая распорная втулка РПМ — 2101-2402029-01

Подшипники можно не менять, но чтобы не лазить в РПМ несколько раз лучше заменить:

Полный размерРПМ ВАЗ 2121 НИВА

Полный размерПодшипник 2101-2403036

Полный размерПодшипник 2101-2403036

Мастер сделал всё оперативно, и уже 18ого апреля вечером собранный мост был у меня на руках:

Полный размерРПМ в новом корпусе ВАЗ 2121 НИВА

Хотелось бы обратить ваше внимание на то, что шпильки вкручивать нужно с фиксатором резьбы, которые бывают двух видов: разъёмные и неразъёмные. Я использовал фиксатор резьбы разъёмный синего цвета:

1. Полный размерПередний мост ВАЗ 2121 НИВА
2. Зато теперь я знаю, какая у меня стоит главная пара:
3. Полный размерГП 2101 — 10/43

Ещё желательно было поменять подшипники и сальники на ШРУСах, но у меня не хватило рвения, чтобы за один день всё это сделать. Но не вижу в этом ничего страшного, потому что ШРУСы снимаются без снятия моста. И как-нибудь при следующем ремонте обязательно этим займусь, зч уже куплены!;)

P.S. Конечно, надо было ставить стальной корпус и сразу отвязать мост. Но тогда бы я пропустил весеннюю охоту…

P.P.S. Всем надёжных узлов и быстрого качественного ремонта!

Независимое крепление переднего редуктора НИВА ВАЗ 2121-2131, ВАЗ 2123 комп. 2 шт.

Уважаемые покупатели, во избежание ошибок при отправке независимого крепления переднего редуктора НИВА, ВАЗ 2123, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

В 1977 году в СССР был запущен в массовое производство первый в мире компактный внедорожник с несущим кузовом и постоянным полным приводом ВАЗ-2121 «Нива». С тех пор мы много слышали о том, что его конструкция — это результат компромиссов. Это верно, но верно и другое — тогда никто в мире ещё не знал, как проявит себя то или иное техническое решение.

Лучшими внедорожниками, которые производятся в России, считается автомобиль LADA 4×4 Нива. Как правило, Ниву приобретают для поездок по бездорожью, к сожалению, у нас таких дорог предостаточно. Соотношение цена – качество не у кого не вызывает сомнений. Но так хочется, что бы наша «Нивка» пролезла на рыбалке или охоте подальше, независимо от состояния дороги или грунта. У этого автомобиля есть все качества и задатки для этого: небольшой вес, простота в конструкции, ремонтопригодность в условиях бездорожья, доступность запчастей, возможность доработки.

В трансмиссию входит передний, задний мост, коробка переключения передач (КПП), раздаточная коробка (РК), одной фразой – узлы и агрегаты которые соединяют двигатель с ведущими колёсами.

Наиболее заметным недостатком стало отчётливое проявление исходящих от РПМ вибраций при разгоне автомобиля — «клевок» при трогании с места машины с жёстко закрёпленным в двух точках редуктором моста нельзя не заметить.

Кроме того, утяжеление силового агрегата за счёт РПМ потребовало применения весьма жёстких «подушек» крепления двигателя и коробки передач, что также не добавило комфорта в салоне. Даже когда автомобиль стоит «на нейтрали», «дрожь» двигателя весьма ощутима. Неслучайно одним из направлений «народного» тюнинга «Нивы» всегда была попытка независимой подвески РПМ.

Первая попытка ещё на РПМ от двигателя была предпринята скорее по необходимости — на дизельной версии «Нивы» старый вариант крепления моста не подходил из-за различий в геометрии двигателей.

Редуктор переднего моста на базовой модели НИВА крепится к блоку двигателя. Есть решение, независимое крепление переднего моста — это даёт, более жесткое крепление редуктора, что непосредственно положительно влияет на проходимость Вашего внедорожника.

Редуктор переднего моста Лада 4х4 крепится к кузову отдельно от двигателя на специальных стальных кронштейнах через эластичные втулки.

При независимом креплении редуктора от двигателя снижаются шум и вибрации, улучшается проходимость за счет более фиксированного его крепления на кузове.

Преимущества независимого крепления переднего редуктора 2123, НИВА:

— Положительно влияет на проходимость автомобиля;

— Разгружает опоры силового агрегата;

— Уменьшает шум в салоне автомобиля.

Передний мост автомобиля НИВА оказывается не связанным с двигателем никакими креплениями, и при желании оказывается возможным заменить подушки крепления двигателя и КПП на более мягкие.

Монтажный комплект такого крепления пригоден как для самостоятельной установки, так и для установки на фирмах, занимающихся тюнингом всеми любимой Лада 4х4.

Другие артикулы товара и его аналогов в каталогах: 212302301014-S.

ВАЗ 2121, ВАЗ 2131,ВАЗ 2123, ВАЗ 21213-21214i.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно установить независимое крепление переднего редукторана автомобиле Нива, Chevrolet Niva.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Видео работы переднего моста

Всем привет! На днях стал замечать, что все больше и больше людей стали жертвами лифта нивы))) Такой участи не избежал и я!)) Все ничего, но с лифтом нивы есть несколько нюансов, которые могут обернуться довольно печально и повысить ваши затраты на ремонт авто! Самый частый нюанс это передние привода. После лифта машины они выворачиваются под дикие углы, что очень болезненно для гранат (шрусов) передних приводов. вот вам пример моя нива и нива ivan6670 .

Например, крепление переднего моста. На машине с несущей рамой все понятно, а вот как поведет себя несущий кузов? Не «скрутит» ли его со временем ведущий передний мост? Надежнее казалось «привязать» редуктор переднего моста к двигателю.

Решение и впрямь оказалось надежным, но не лишеным недостатков.

Наиболее заметным недостатком стало отчетливое проявление исходящих от РПМ вибраций при разгоне автомобиля — «клевок» при трогании с места машины с жестко закрепленным в двух точках редуктором моста нельзя не заметить.

Кроме того, утяжеление силового агрегата за счет РПМ потребовало применения весьма жестких «подушек» крепления двигателя и коробки передач, что также не добавило комфорта в салоне. Даже когда автомобиль стоит «на нейтрали», «дрожь» двигателя весьма ощутима. Неслучайно одним из направлений «народного» тюнинга «Нивы» всегда была попытка независимой подвески РПМ.

Первая попытка еще на заводском конвейере «отвязать» РПМ от двигателя была предпринята скорее по необходимости — на дизельной версии «Нивы» старый вариант крепления моста не подходил из-за различий в геометрии двигателей. Опыт оказался удачным настолько, что при разработке «Нивы-Шевроле» пошли именно этим путем- РПМ крепился независимо от двигателя в трех точках, «подушки» силового агрегата вновь обрели необходимую мягкость. Но вот беда: про «родителя» на заводе «забыли» — в серийной «Ниве» никаких изменений произведено не было.

Исправить это упущение призван комплект независимой подвески РПМ.

Он позволяет в точности воспроизвести на «Ниве» трехточечную схему крепления РПМ, используемую на «Шевроле-Ниве».

При независимом креплении редуктора от двигателя снижается шум и вибрации.

Источник

Дифференциал

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса

Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего

При отсутствии механизма дифференциала это вызывало бы пагубные последствия, такие как износ и повреждения, ведь получалось бы следующее: одно колесо при выполнении поворота находилось бы в состоянии букса, а второе просто терлось об дорожное покрытие. Особенности конструкции трансмиссии «Нивы» предусматривают наличие 3-х дифференциалов. Они располагаются в каждом из мостов и в раздаточном механизме.

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗа выполнен в стиле «пат-тайм». Это значит, что при подключении оси крепко связываются друг с другом, и вращение происходит с одинаковыми скоростями. Такое устройство накладывает некоторые ограничения на использование полного привода – возможность его применения лишь в случаях, когда дорожные условия позволяют проскальзывание. В случаях же с твердыми асфальтовыми дорогами и трассами рекомендуется переводить машину в режим монопривода.

Регулировка

Отрегулировать ведущую шестерню не удастся без динамометрического ключа и оправки А.70184. Также понадобится:

• уровень;
• штангенциркуль;
• плоские щупы для измерения зазоров;
• регулировочные кольца с шагом 0,05 мм;
• идеально ровный металлический пруток.

Регулировка ведущей шестерни выполняется так:

1. Горизонтально выставить привалочную плоскость картера (понадобится уровень);
2. Установить на постель подшипников металлический пруток.
3. Подкладывая регулировочные кольца, измерить расстояние от прутка до оправки.
4. Поставить регулировочное кольцо. Его толщина рассчитывается как разница между реальным зазором и значением отклонения, указанным на новой шестерне.
5. Установить вал и сопутствующие детали на место, закрепить фланец ведущей шестерни.
6. Динамометрическим ключом затянуть гайку с усилием 12 кгс.
7. Динамометром проверить момент, при котором вал ведущей шестерни начнет проворачиваться. Если это значение не соответствует показателям от 7,6 до 9,5 кгс, гайку нужно подтянуть.

Важно: момент затяжки не должен превышать 26 кгс. Если его недостаточно, необходимо заменить распорную втулку

Регулировка зазора между деталями главной пары выполняется в несколько этапов:

• Завернуть гайку, расположенную со стороны ведомой шестерни, чтобы полностью устранить зазор.
• Используя штангенциркуль, замерить расстояние между обеими крышками.
• Затянуть вторую гайку.
• Проверить расстояние между двумя крышками. Оно должно вырасти на 0,1 мм.
• Вращая первую гайку, добиться зазора между шестернями в пределах 0,08-0,13.

Остается провернуть шестерню, одновременно проверяя зазор. Если он остается неизменным, регулировка завершена. Уменьшение или увеличение люфта во время вращения шестеренок говорит о деформации корпуса дифференциала. Его можно попробовать отторцевать на токарном станке, но лучше заменить новым.
