Обманка катализатора

Как функционирует кислородный датчик?

Чтобы сделать обманку лямбда зонда, не помешает разобраться, как он работает и взаимодействует с контроллером. Есть один существенный момент: применение всякого рода имитаторов вместо штатного датчика О2 далеко не всегда дает положительный результат. Это станет понятно при более подробном изучении работы элемента.

Чтобы обеспечить полное сгорание топлива в цилиндрах, контроллер, управляющий форсунками, должен смешать его с воздухом в оптимальных пропорциях. Теоретически для сжигания 1 см3 бензина потребуется 14,7 см3 воздуха, чье количество определяется датчиком ДМРВ. «Видя» таким способом расход воздуха, электронный блок дозирует подачу горючего форсунками.

Другое дело, что контроллер не может «видеть» как сгорает топливо на самом деле, если не задействовать лямбда зонд, устанавливаемый на выходе отработанных газов в выхлопном тракте. Его задача — оценивать количество кислорода, оставшегося в выхлопе авто и информировать об этом блок управления посредством электрических сигналов, а тот делает соответствующие выводы:

1. Большой объем остаточного кислорода свидетельствует о бедной топливовоздушной смеси. Контроллер увеличивает подачу горючего, доводя ее до нормы.
2. Если кислорода в отработанных газах мало, то смесь слишком обогащена и долю бензина в ней нужно уменьшить, что и делает контроллер.
3. Когда сигналы от датчика О2 становятся некорректными либо пропадают вовсе (при выходе из строя), электроника переходит в аварийный режим, подавая горючее в соответствии с заложенной программой.

Лямбда зонд — элемент довольно чувствительный и выходит из строя спустя 40-80 тыс. км пробега в зависимости от условий эксплуатации, состояния двигателя и качества применяемого топлива. О неполадках датчика свидетельствуют такие признаки:

• на приборной панели загорается табло «Check Engine»;
• расход бензина возрастает, его величина зависит от заложенной программы (прошивки);
• из выхлопной трубы идет черный дым;
• появляется нестабильная работа на холостом ходу, вплоть до остановки силового агрегата.

В автомобилях, чьи топливные системы соответствуют нормам EURO 4 и выше, кислородных датчиков уже два. Первый стоит сразу на выходе из двигателя, второй – после каталитического нейтрализатора. Электроника ориентируется на показания обоих элементов и готовит топливовоздушную смесь более точно.

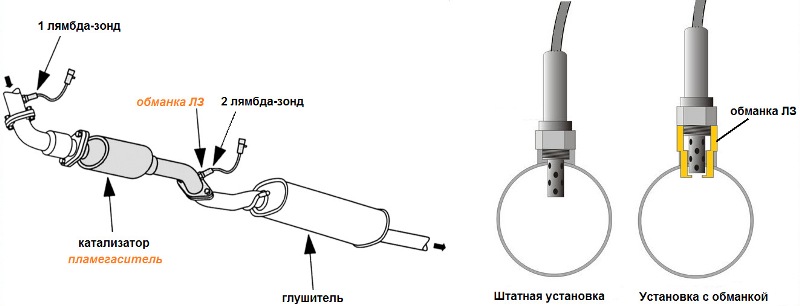

Мастерами – умельцами практикуется 2 способа «обмана» контроллера при неисправностях лямбда зонда либо нейтрализатора выхлопных газов:

• механический, с помощью металлической втулки;
• электронный.

Первым делом стоит разобраться, как обойти аварийный режим механическим путем.

Как поменять катализатор на Приоре

Основным устройством, определяющим соответствие «Приоры» стандартам «Евро», является сажевый фильтр, дожигатель. Или как его называют в обиходе — катализатор. Это устройство позволяет очищать выхлоп автомобиля, приводя его к норме, принятой в Европейском союзе. Но как и всякий фильтр, катализатор «Приоры» время от времени нуждается в замене. Как, когда и какие есть альтернативы, расскажет эта статья.

Что такое катализатор и где он расположен

Сажевый фильтр находится в выхлопной системе. Он встроен прямо в коллектор выпускных газов. То есть составляет с ним одно целое, стоя вертикально прямо за двигателем «Приоры». Его начинкой является комплекс из мельчайших трубок, изготовленных из специального сплава. Нет смысла описывать здесь весь процесс. Об этом имеются отдельные статьи. Главное, нагретый катализатор сжигает недогоревшее топливо.

Важно! В это устройство, кроме фильтра, входят контрольные датчики — лямда-зонды! Поэтому работа с сажевым фильтром требует аккуратности. Для автомобилей с электронной системой управления мотором (ЭСУД), основой работы являются датчики

Поэтому комплект дожигателя имеет следующую конфигурацию:

Для автомобилей с электронной системой управления мотором (ЭСУД), основой работы являются датчики. Поэтому комплект дожигателя имеет следующую конфигурацию:

1. Корпус с катализатором.
2. Датчики кислорода 2 шт.
3. Комплект прокладок.

Учитывая стоимость лямда-зондов, а каждый обходится не менее чем в 1500 рублей, и цену сажевого фильтра порядка 6 000 рублей становится понятна важность этой работы

Признаки неисправности

В первую очередь нужно знать о приметах этой неисправности. Чтобы не выбрасывать деньги на ветер. Поломок этой детали всего две:

1. Разрушение или засорение внутреннего сотового фильтра.
2. Повреждение, или прогорание корпуса.

Легче всего определяется вторая неисправность дожигателя «Приоры». По сути, это то-же само что прогорание выхлопной трубы. Легко определяется на слух, ибо шумность мотора возрастает в разы, и появляется характерный треск.

Ну а найти место разрушения визуально ещё проще, и не раз описано.Засорение сот катализатора «Приоры» ознаменуется резким падением мощности двигателя.

Но самым точным определением необходимости замены, служит визуальный осмотр и компьютерная диагностика. Визуальный осмотр покажет что выхлоп из трубы стал гораздо слабее. Диагностика отражает полную заторможенность второго лямда-зонда. Значит, катализатор «Приоры» пора заменять.

Работа по замене

Это не настолько сложная работа. В принципе, она доступна каждому автолюбителю, умеющему обращаться с гаечными ключами. Потребуются только следующие инструменты и материалы:

• Новый катализатор «Приоры».
• Прокладки.
• Гаечные или накидные ключи на 22, 13, 14 и 10.
• Ключ-головка на 13 с воротком.

Этого вполне достаточно.

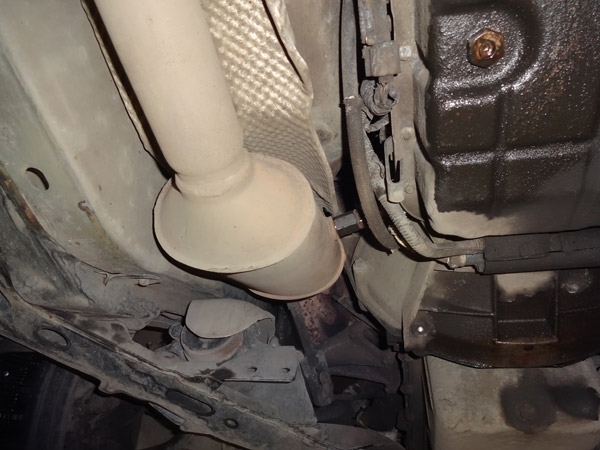

Проводить операцию придётся либо на смотровой яме, либо на подъёмнике. Ведь для замены необходимо добраться до болтов, соединяющих катализатор «Приоры» с выхлопной трубой. Установив автомобиль, необходимо открутить нижние 3 гайки на фланце сажевого фильтра. Снять концевик выхлопной трубы и отодвинуть в сторону. Отсоединить разъёмы датчиков кислорода до и после дожигателя ключом на 22. Открутить 2 болта крепления металлического хомута, фиксирующего катализатор.

Теперь необходимо отвернуть 8 гаек притягивающих дожигатель «Приоры» к блоку. Это возможно сделать только головкой. После того как все гайки откручены, одним движением назад снять сажевый фильтр. Перенести на свободное место. Ключом 22 вывернуть лямбда-зонды и отложить в сторону.

Особое внимание! Нужно обязательно отметить эти датчики по месту нахождения. Они не взаимозаменяемы! Кроме этого, вместо замены, их обычно очищают от нагара

Делать это можно только с помощью чистого хлопчатобумажного полотна, смоченного в спирте. Иначе повредится поверхность из циркония — платинового сплава.

Снять со шпилек головки блока остатки прокладки, и тщательно прочистить поверхность перед установкой новой прокладки. Её поверхность перед заменой, желательно смазать тонким слоем солидола.

В новый катализатор перед заменой установить на места датчики кислорода и затянуть их ключом. Установить устройство на место и собрать всё в обратном порядке. Вот и всё о замене сажевого фильтра «Приоры» новым.

о замене катализатора «Приоры»:

Обманка лямбда зонда купить в Москве

Кислородный датчик, или как его еще называют – лямбда зонд, является важным элементом выхлопной системы автомобиля, изготовленного в соответствии со стандартами EURO-4 и выше. Это небольшой датчик (как правило, устанавливается 2 и больше лямбда зондов), который анализирует отработанные газы, проходящие по выхлопной системе, и определяет содержание в них O2. Использование лямбда зонда позволяет контролировать и снижать выбросы токсичных веществ в атмосферу.

Если неисправен катализатор, на электронный блок управления не поступает информация о нормальном содержании О2 в выхлопных газах, бортовой компьютер переводит работу двигателя в аварийный режим. На панели автомобиля загорается индикатор Check Engine. Это первый признак поломки катализатора.

Неисправность катализатора грозит не только индикацией Check Engine, но и другими негативными последствиями:

• ухудшается динамика разгона;
• увеличивается расход топлива;
• падает мощность двигателя;
• двигатель работает нестабильно, глохнет на холостых оборотах.

Чтобы силовой агрегат не переходил в аварийный режим, а индикатор не сигнализировал о поломке, необходимо перехитрить ЭБУ. Для этого используют специальную обманку (эмулятор лямбда зонда).

Электронная обманка – это компактное, высокотехнологичное устройство, которое меняет параметры выходного сигнала кислородного датчика. Она размещается между датчиком и электронным блоком управления и обеспечивает корректную работу системы управления двигателем.

При этом важно понимать, что эмулятор не просто устраняет ошибки самодиагностики. Это сложное устройство на базе микропроцессора, которое обрабатывает информацию, полученную с лямбда зонда, анализирует ситуацию и отправляет на ЭБУ данные о полностью рабочем катализаторе

Такие устройства стоят дороже, чем простые механические обманки, но они намного эффективнее и долговечнее. Механическая обманка со временем перестает работать корректно. Электронный эмулятор позволит раз и надолго убрать ошибки ЭБУ, связанные с поломкой катализатора.

Установка обманки вместо катализатора

Установка эмулятора лямбда зонда позволяет решить проблему неисправного катализатора. Но чтобы не навредить двигателю, необходимо использовать качественную, надежную обманку и правильно ее установить. Доверять в этом вопросе «гаражным мастерам не рекомендуется», так как непрофессиональное вмешательство может привести к негативным последствиям.

Наша компания является разработчиком уникального электронного эмулятора.  Мы поставляем эмуляторы собственного производства, которые корректно и эффективно работают на всех современных марках авто. Обращаясь к надежной, проверенной компании, вы не только раз и навсегда забудете о проблемах, связанных с поломкой катализатора, но и можете быть уверены в надежной и долгой работе обманки.

Мы отправляем нашу продукцию в любой регион России и страны СНГ. Наши эмуляторы поставляются в полном комплекте, вам нужно только подключить провода. Чтобы получить дополнительную информацию, заполните форму на сайте или перезвоните нам.

Преимущества работы с нами и нашим устройством:

бесплатная техническая поддержка напрямую от разработчика (в любой момент в рабочее время вы можете позвонить по телефону 8 (915) 366-15-87 и получить консультацию, оказывает её специализированная техническая поддержка — никаких менеджеров и прочих некомпетентных прослоек)
простая установка (приходит полный комплект — остается только подключить провода)
существенная скидка для корпоративных клиентов (в зависимости от объемов)
отсутствие возвратов (за 5 лет — 0 возвратов)
заводское изготовление, (за 5 лет — ни одного отказа ни одного устройства)
отправляем в регионы и страны бывшего СССР компаниями Pony Express, EMS, Почта России; также возможен самовывоз
возможен безналичный расчет

Наименование	Стоимость (руб)
Диагностика выхлопной системы	бесплатно (в случае посл. ремонта)
Обманка лямбда-зонда (эмулятор) «АИС»	2500
Замена лямбда-зонда (работа)	800
Замена катализатора под днищем (работа)	от 2000
Замена катализатора под днищем (у коллектора)	от 4000
Замена катализатора на пламегаситель под днищем (запчасти + работа)	от 3800
Замена катализатора на пламегаситель у коллектора (запчасти + работа)	от 4500
Замена гофры глушителя (работа + запчасти)	от 2500
Замена резонатора, заднего глушителя (работа)	от 400
Установка эмулятора (обманки) лямбда-зонда (эмулятор+работа)	от 6600 6000
Установка прямоточной выхлопной системы (работа)	от 1800

Обманка лямбда-зонда своими руками: инструкция

Сегодня существует несколько вариантов сделать обманку лямбда-зонда своими руками. Самый простой вариант – установить механическую втулку. Те, кто дружит с электроникой, могут изготовить несложную электронную схему. Третий доступный вариант – перепрошивка контроллера. Проблему решит любой из приведённых вариантов, который из них использовать, зависит от умений и навыков автовладельца. Стоит отметить, что сегодня продаются специальные устройства и если вы не уверены в своих силах, лучше купить приспособление или обратиться к профессионалу. Это поможет избежать многих проблем с машиной.

Механическая обманка

Первый, и самый несложный способ – установка металлической втулки между лямбда-зондом и выхлопной трубой. Для изготовления детали понадобятся навыки работы на обрабатывающем токарном станке. Кроме того, нужно подготовить металлическую заготовку, желательно из бронзы или теплоустойчивой стали, отвёртку и набор ключей.

Если навыков работы с токарным станком по чертежу у вас нет, то лучше перепоручить это дело знакомому специалисту

Важно соблюсти всё размеры и пропорции, указанные на чертеже. Внутренние полости заглушки необходимо заполнить керамической крошкой с каталитическим покрытием. После изготовления наступает не менее важный этап, необходимо установить заглушку

Для этого проделайте следующие шаги

После изготовления наступает не менее важный этап, необходимо установить заглушку. Для этого проделайте следующие шаги.

1. Поднимите транспортное средство на эстакаду.
2. От аккумулятора отключите минусовую клемму.
3. Выкрутите верхний зонд, он располагается между катализатором и выпускным коллектором.
4. Зонд накручиваем на изготовленную втулку.
5. Устанавливаем датчик в исходное положение и подключаем клемму обратно.

После запуска аккумулятора датчик на панели управления перестанет выдавать ошибку, и машина будет работать как часы. Такой вариант обманки подойдёт для всех автомобилей, в которых датчик вкручивается в корпус.

Электронный вариант

При желании можно скорректировать сигналы, которые зонд подаёт к контроллеру. Для этого используют схему обманки лямбда-зонда, своими руками её можно изготовить при условии наличия минимальных знаний в электронике.

Такие обманки подключаются к проводам, направленным к датчику. Место установки на разных автомобилях отличается – это или центральный тоннель между сидениями, или даже моторный отсек.

Вот перечень материалов, которые понадобятся при изготовлении обманки лямбда-зонда своими руками.

• Паяльник с тонким наконечником.
• Конденсатор, неполярный 1 мкФ Y5V, +/- 20%.
• Резистор 1 Мом, С1-4 имп, 0,25 Вт.
• Канифоль, изолента и нож.

Чтобы собранная схема сохранила прочность конструкции и попросту не порвалась лучше разместить её в пластиковый контейнер и залить эпоксидкой.

Чтобы монтировать обманку необходимо отключить минусовую клемму от бортового аккумулятора. Разрежьте провод, идущий от датчика к разъему. Синий провод соедините через резистор. Конденсатор впаяйте между белым и синим проводом. Заизолируйте открытые соединения.

Если вы не имеете даже малейшего опыта работы с электросхемами, лучше не браться за это занятие. Сегодня в автомаркетах достаточное количество готовых решений, с несложной установкой.

Перепрошивка контроллера

Ещё один вариант решить проблему – перепрошить блок управления. Такой подход позволяет блокировать обработку данных со второго кислородного датчика. После перепрошивки всё имеющиеся лямбда-зонды удаляются из автомобиля и больше не используются.

Стоит отметить, что это довольно рискованный шаг. Лучше доверить работу профессионалу, так как есть шансы полностью вывести из строя всю бортовую электронику. Вернуть заводские установки после подобных манипуляций часто невозможно

С осторожностью стоит относиться и к покупке готовых прошивок в интернете

В любом случае работать над программным обеспечением должен специалист, который без труда отключит обработку данных на системном уровне.

Это всё варианты обманки лямбда-зонда, своими руками можно сделать каждую из них, но важно действительно разбираться в вопросе. Каждое вмешательство может повлечь за собой неприятные последствия: нарушение работы мотора, сбой в бортовом компьютере, повреждение электропроводки и многое другое. Будьте предельно осторожны или же всё-таки доверьте дело профессионалу

Будьте предельно осторожны или же всё-таки доверьте дело профессионалу.

Зачем вообще нужно обманывать датчик кислорода

Если вырезать катализатор, а в электронной системе управления двигателем оставить все как есть, то мигом получите ошибку по лямбде. Об этом оповестит значок Check Engine, «задушенная» педаль газа и увеличенный расход топлива.

Почему обманывают только вторую лямбду? Во-первых, она контролирует именно состояние катализатора. Но в некоторых моделях она повышает точность дозирования компонентов топливовоздушной смеси (часто при использовании неверной обманки резко возрастает расход бензина). Во-вторых, первый сенсор выполняет важную функцию – корректирует содержание бензина и воздуха в цилиндрах, делая это из соображений экономии топлива и заботы об экологии.

К сведению. Лямбда-зонд, расположенный сразу за выпускным коллектором, есть у всех инжекторных моторов. Второй датчик появился на автомобилях с классом ЕВРО 3 и выше.

Альтернатива эмуляции одна – перепрошивка. Программы управления под ЕВРО 2 видят только один датчик кислорода – тот, который корректирует смесеобразование. «Шить» ЭБУ только с целью отключения второго сенсора дорого, да и надежность неоригинальной прошивки может хромать.

Эмулятор работы 2-го лямбда зонда. Электронная обманка катализатора во Владивостоке

Заметка к объявлению

Подходит

• Lexus GX460
• Lexus GX470
• Lexus LS500
• Lexus LX570
• Nissan Juke
• Nissan Patrol
• Subaru Forester
• Toyota Camry
• Toyota Land Cruiser
• Toyota Land Cruiser Prado
• Toyota Prius
• Toyota RAV4

В наличии, различные модели на любые Авто.

Оптом 1500 руб. за шт.

Эмулятор катализатора представляет собой электронное устройство на основе микроконтроллера PIC12F629, который работает по определенному алгоритму, имитируя корректный сигнал для ЭБУ. Механические «обманки», которые предлагают в большинстве мастерских, имеют несколько меньшую стоимость, однако работают они только на машинах образца прошлого и начала этого века. На более современных эта «свистулька» работать не будет! И даже если лампа неисправности Check Engine не загорается — это совсем не означает, что система управления двигателем работает правильно. Скорее всего она будет работать в аварийном режиме, разогревая отсутствующий нейтрализатор выхлопными газами за счет большего количества топлива и снижения ездовых качеств авто. Это грозит повышенным расходом бензина и прочими расстройствами. Данный эмулятор корректно работает на всех современных автомобилях (в том числе самых последних). Устанавливается в разрыв датчика кислорода, или подсоединяется к соответствующим проводам в проводке автомобиля.

В комплекте схема подключения. От меня тех поддержка.

Решение проблем с ошибкой 0420; 0430 И других ошибок о работе катализатора и смеси образования.

Возможна установка на авто 2000 руб.

Почему не стоит ставить механические обманки

Как производитель электронных эмуляторов, ответственно заявляем — мы бы не стали разрабатывать устройство, если бы механические обманки давали то, что от них хотят и почему их не стоит ставить.

Потому что на деле происходит следующее:

Рабочая температура датчика кислорода около 350 гр и греется он в основном отработанными газами. Когда ставится механическая обманка, то сам датчик относят от выхлопных газов. И сразу же температурный режим едва ли дотягивает до 200 гр, очевидно что на выходе будут значения далекие от истины. На выходе получаем увеличенный расход топлива (прогрессирующий со временем, об этом следующий пункт) Конструкция датчика кислорода сделана так, что он проветривается выхлопными газами. После установки мех. обманки он, соответственно, забивается продуктами горения и через какое то время перестает работать совсем (а что, ведь выехали Check не горит, а дальше не расти трава). Думается что многим такой расклад не интересен. Практически всегда мех. обманка сделана из самой плохой стали (Сталь-3). После установки, где то через месяц, её невозможно вывернуть или выворачивается с частью трубы. Соответственно страдает резьба на трубе и лямбда зонде.

Как правильно сделать обманку кислородного датчика

Сделать обманку для бортового компьютера своими руками можно тремя способами:

• установить механическую втулку;
• подключить несложную электронную схему;
• сделать перепрошивку контроллера.

Каждый из методов вполне эффективно решает проблему вышедшего из строя датчика и возвращает работу двигателя в нормальное состояние.

Механический способ (с чертежами ввёртыша)

Чтобы обмануть контроллер, необходимо установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали понадобится:

• металлическая заготовка;
• обрабатывающий станок;
• отвёртка;
• набор ключей.

Бронзовую механическую обманку можно сделать вручную или заказать её изготовление специалисту

Сделать деталь можно даже без специальных навыков работы, главное – иметь хороший токарный станок. В крайнем случае можно заказать её изготовление у знакомого специалиста.

Форма и размеры втулки показаны на чертеже.

Деталь должна точно соответсвовать схеме по форме и размерам

Чтобы установить механическую заглушку, необходимо сделать следующее:

1. Поднимаем автомобиль на эстакаду.
2. Отключаем клемму «минус» на аккумуляторе.

3. Выкручиваем зонд.

4. Накручиваем зонд на втулку, как показано на фото.

5. Устанавливаем датчик на место и подключаем аккумулятор.

После запуска двигателя сигнал Check Engine должен потухнуть. Таким образом, датчик немного отодвигается от потока выхлопных газов. Механическая обманка-ввёртыш подходит для большинства моделей автомобилей, главное, чтобы датчик вкручивался в корпус.

Как сделать и установить электронный (со схемой)

Так как контроллер принимает электронные сигналы, которые к нему поступают от лямбда-зонда, можно поставить специальную схему-обманку. Она подключается к проводам, которые идут от датчика к разъёму. Место установки у разных моделей отличается: это может быть центральный тоннель между сидениями, торпеда или моторный отсек. Чтобы сделать электронную схему, приготовьте следующие материалы:

• паяльник с тонкой насадкой;
• конденсатор ёмкостью 1 мкФ;
• резистор на 1 МОм;
• нож;

• канифоль.

Перед началом работы отключаем минусовую клемму. Все соединения необходимо хорошо изолировать. Лучшим вариантом будет поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной обманки должны быть хорошо изолированы

В продаже можно встретить уже готовые электронные обманки. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и формирует нужные показатели для бортового компьютера. Такие устройства легко подключаются, но обойдутся дороже самодельной схемы.

Перепрошивка контроллера: стоит ли делать своими руками

Ещё одним вариантом обманки можно назвать перепрошивку самого бортового компьютера. Изменяя алгоритм работы устройства, вы блокируете обработку сигналов от второго лямбда-зонда. Опасность данного метода состоит в том, что при неправильных действиях будет сложно восстановить прежнюю работу компьютера. Оригинальную заводскую прошивку очень сложно достать, и стоимость её довольно большая. Поэтому доверить такую работу нужно только опытному специалисту, которого вы знаете лично.

Механические обманки

Такая обманка изготовлена из высокопрочной стали, в полости которой расположен каталитический элемент. Он очищает выхлопные газы, которые на следующем шаге контактируют с датчиком. Плюс этой обманки в том, что она подходит для всех автомобилей, главное — правильно подобрать ее в соответствии с классом ЕВРО. Если авто относится к классу ЕВРО-3, есть вероятность, что ему подойдет обманка упрощенной конструкции — с пустой полостью диаметром до 3 мм. Монтаж механической обманки выглядит так:

• Снимают кислородный датчик двигателя;
• Лямбда зонд обманка устанавливается на его место;
• В обманку аккуратно вкручивают снятый датчик.

Учтите, что количество обманок зависит от типа двигателя. Для двух-, трех- и четырехцилиндрового мотора она потребуется в одном экземпляре, для V-образного и оппозитного — две.

Установка механических обманок под лямбда зонды:

Автомобильный датчик кислорода

ЭБУ после получения информации с кислородного датчика определяет, какой концентрации состав топливно-воздушной смеси подавать в следующие циклы. Таким образом компьютер регулирует баланс в работе ДВС.

Где находится кислородный датчик? Ответ: лямбда-зонд расположен спереди от катализатора на приемной трубе или на выходном патрубке коллектора.

Принцип работы

Рабочий элемент кислородного датчика — это гальванический элемент, который состоит из твердого керамического электролита, в основе которого диоксид циркония.

У гальванического элемента есть электроды из губчатой пластины. Покрыт легированным оксидом натрия.

Один электрод устройства определяет, сколько кислорода (О2) содержится в выхлопных газах, а второй — сколько кислорода в окружающей среде. При нагревании датчика кислорода до +300 градусов и за счет разницы содержания кислорода, появляется выходное напряжение.

По значению напряжения, бортовой компьютер определяет, какую смесь подавать в двигатель.

1. Появится сообщение о критической ошибке.
2. Из глушителя выхлопные газы будут выражены ярким оттенком, может быть черный дым, может белый. Нормальный цвет выхлопных газов — серый.
3. Двигатель не тянет ни в гору, ни по прямой.
4. Расход топлива больше, чем был.

Второй лямда-зонд

В некоторых марках и моделях авто устанавливаются два кислородных датчика. Один датчик в этом случае устанавливается на коллекторе или на приемном патрубке, а второй устанавливается в каталитический конвертер.

Второй лямда датчик измеряет, сколько воздуха содержится в выхлопных газах на выходе из катализатора.

Конструктивные особенности датчика кислорода

Внешний облик у этого устройства обычной – длиннющий электрод-корпус, от которого отходят провода. На корпусе напыление платины (конкретно об этом драгоценном металле и шла речь выше). А вот внутреннее устройство более «богатое»:

1. Железный контакт, который соединяет провода для подключения с активным электронным элементом датчика.
2. Уплотнитель из диэлектрика для обеспечения безопасности. В ней имеется маленькое отверстие, через которое поступает вовнутрь корпуса воздух.
3. Циркониевый электрод укрытого типа, который находится снутри глиняного наконечника. При протекании тока по этому электроду происходит его нагрев до температуры в интервале 300. 1000 градусов.
4. Экран защиты с отверстием для отвода выхлопных газов.

Обманка для лямбда-зонда

Обманки датчиков кислорода бывают двух видов — механические и электронные.

Механическая

Представляет собой миниатюрный каталитический нейтрализатор, который устанавливается перед датчиком кислорода в виде промежуточной вставки (переходника). Он очищает выхлопные газы только для лямбда-зонда.

Видео — виды обманок для лямбда-зонда:

Существуют и другие более простые варианты механических обманок, в которых мини-катализатор отсутствует. Они полые внутри, а на их входной перегородке присутствует отверстие небольшого диаметра, примерно, 2 мм. Через такое небольшое отверстие на лямбда-зонд попадает лишь часть выхлопных газов.

Но такой тип устройства подходит не для всех автомобилей — обычно такие обманки кислородного датчика устанавливают на авто нижних классов экологичности (не выше, чем ЕВРО-3).

Плюсы	Минусы
Относительно невысокая стоимость (500 — 2 000 рублей)	Из-за особенности конструкций некоторых автомобилей могут возникнуть трудности с размещением, поэтому в некоторых случаях используются обманки в виде угловой конструкции
Быстрая и простая установка	Может потребоваться замена, примерно, через 60 — 100 тыс.км пробега

Видео — механические обманки датчика кислорода:

Электронная

Электронные обманки лямбда-зонда тоже могут значительно отличаться по своей схеме.

Плюсы	Минусы
Работает, даже если не исправен лямбда-зонд	Высокая цена (около 6 000 рублей)
Компактность и простота подключения	В некоторых авто может вызвать ошибку, сообщающую о задержках в реакции кислородного датчика

Видео — обманка лямбда-зонда на Лансер 10:
