Иммобилайзер rfid и методы обхода

Симптоматика неисправностей

Бывает и так, что лампа не горит, что-то моргает на приборной панели , глючит и выдается ошибка не только при попытке вора угнать машину. Проблемы с ИМБ могут возникать у самого автовладельца, поскольку это все же электроника, не способная работать вечно.

Инструкция любого иммобилайзера предусматривает, что в случае неполадок следует обратиться в фирменный сервисный центр. Не нарушайте это правило, поскольку любители справиться с ошибками и грамотно прописать ключ заново не смогут.

Но сначала обратите внимание на признаки неполадок. А именно:

• когда пытаетесь завести мотор, стартер не крутит;
• при попытке запустить двигатель стартер вроде крутит, но все равно не заводится;
• на приборной панели начинает мигать соответствующая лампа;
• когда машину закрываете брелком, никакой реакции не происходит;
• аналогично машина не закрывается с брелка;
• вы поменяли батарейки в брелке, но ничего не мешается;
• машина глохнет через несколько метров.

Не буду рассказывать, что все это можно легко починить своими руками. Нет. Даже если вы видите какие-то фото и видео инструкции по ремонту иммобилайзеров, не пытайтесь повторить подобные манипуляции.

Разрешается самостоятельная замена батареек. Если это не помогло, поезжайте в автосервис, а когда машина не заводится, приглашайте к себе мастеров. Желательно из сервисного центра, где вы ставили на машину ИМБ.

Факт отсутствия на машине такой системы защиты не говорит о том, что поставить вы ее не сможете. Установка допускается практически на любые авто, включая:

• ВАЗ 2114;
• ВАЗ 2110;
• Рено Логан;
• Ниссан Альмера;
• Шевроле Нива;
• Лада Приора;
• Лада Гранта;
• Лада Калина;
• Форд Мондео и пр.

Нужно только найти хороших мастеров, которые сумеют выполнить установку грамотно и максимально качественно, чтобы у автоворов не было ни единого шанса завладеть вашим транспортным средством.

Виды поломок

Каждая из групп имеет свои особенности и сложности по устранению. Но практически в 95% случаев восстановить работу иммобилайзера можно. Если поручить это квалифицированным специалистом.

• Группа программных неисправностей. Они возникают при сбое в работе программного обеспечения. К примеру, рассинхронизировалось устройство с кодом защитного чипа и блоком двигателя, на который поступает сигнал. Подобные ошибки не редкость. Но и устранить их просто. Для этого применяется подключаемый к авто через разъем компьютер. Ошибки удаляются, переписывается код;
• Группа аппаратных поломок. Здесь мы говорим уже про механические повреждения, которые спровоцировали нарушения в работе ИМБ. Разные дефекты, обрывы проводом, неисправности шлейфов. Здесь придется уже использовать руки и инструменты. Хотя и такие проблемы быстро устраняются опытными мастерами.

Иммобилайзер является отличным средством защиты для вашего автомобиля при условии, что научитесь им правильно пользоваться. Также я бы не советовал ставить на авто откровенно дешевую систему.

Обязательно читайте инструкции, изучайте руководство по эксплуатации. А при любых неисправностях не лезьте в систему своими руками. Обратитесь к компетентным специалистам, поскольку ИМБ довольно сложная вещь, разобраться в которой без соответствующего опыта и знаний невозможно.

Всем спасибо за ваше внимание! Подписывайтесь, оставляйте комментарии и задавайте актуальные вопросы!

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Обходной блок своими руками

Установка обходчика иммобилайзера Starline своими руками возможна и без покупки модуля от производителя. Собрать такой получится самостоятельно. Список компонентов:

• корпус из пластика;
• пятиконтактное реле, подключаемое к автопроводке;
• стандартный диод 1N4001;
• кабели.

Процедура не отнимет много времени и сил и нуждается лишь во внимательности. Работать устройство будет аналогичным образом.

Выводы катушки реле присоединяются к диоду так, чтобы плюс выходил на катод, минус на пуск мотора. Используется обратная полярность. К замкнутому контакту присоединяются провод от автосигнализации и конец от антенны обходного устройства, к разомкнутому — второй конец от нее. То есть может использоваться схема подключения обходчика иммобилайзера Starline.

Провод от штатной катушки направляется к свободному контакту, чип устанавливается в антенну и закрепляется изолентой.

Текст видео

Иммобилайзер – один из самых популярных видов защиты автомобиля от угона. Сегодня я расскажу что это за устройство, как работает иммобилайзер, какие виды бывают и что входит в стандартную комплектацию.

Поддержать развитие канала можно лайками, репостами или финансово:WebMoney:RUB – R974432295622USD – Z061953367090Яндекс Деньги – 410017243506440ПриватБанк – 4149 4390 0500 8093 (Сергей Зайцев)

0:27 – Иммобилайзер, также иногда встречается версия слова иммобилизатор,- это электронное противоугонное устройство, предназначенное для блокировки двигателя, при несанкционированном доступе в автомобиль. На сегодняшний день существует большое разнообразие иммобилайзеров, но все они, в основном, подразделяются на 3 группы: бесконтактные, контактные, кодовые. Последние 2 вида не пользуются популярностью, поскольку их выдает наличие в автомобиле считывателя или кодонабирателя. 1:24 – Как работает иммобилайзер? Для кодового и контактного варианта достаточно при заведении автомобиля поднести чип к контактной площадке или ввести код. Если код введен неверно или чип считался неправильно, то авто не заведется. Такой принцип работы совпадает с работой секретной кнопки (секретка, противоугонка) – https://www.youtube.com/watch?v=ENJOVpyG_w8. Одним из минусов данных видов защиты автомобиля является то, что считывание происходит только при запуске. После того как двигатель завелся – он блокироваться не будет. 2:45 – Бесконтактный иммобилайзер считывается дистанционно, при наличии метки в радиусе действия блока. Такие устройства делятся на постоянно считывающее код метки во время движения и на вариант, когда считывание происходит после открытия водительской двери. При отсутствии правильного кода, автомобиль глохнет по определенному алгоритму.4:16 – Показываю как менялись бесконтактные иммобилайзеры с течением времени. Для примера взял известную марку Black Bug. Существуют варианты со встроенным реле блокировки, дистанционным кодовым реле блокировки. Комплектация такого иммобилайзера: ферритовая антенна или рамочная антенна, метка или карточка транспондер, комплект монтажных проводов. К слову, все провода в иммобилайзере идут черного цвета, чтобы было тяжелее отключить защитное устройство.5:20 – Современный иммобилайзер выглядит более компактно и, соответственно, более скрытен в автомобиле. Отсутствуют блоки и антенны, все размещается в одном небольшом корпусе: реле блокировки, приемо-передающая антенна. Владелец в авто носит с собой бесконтактную метку. Частота передачи информации 2.4 ГГц. Расстояние на котором работает метка – до 5 метров. Ранее метка работала до 2-х метров, а карточка до 40 см. Как видим, устройство стало более практичным. Новые иммобилайзеры не нуждаются в подключении к концевику двери.7:57 – Еще раз пройдемся подробнее, как работает иммобилайзер. Остановимся на варианте с датчиком перемещения. Такой иммобилайзер позволяет двигателю работать, пока автомобиль стоит на месте. При старте движения – двигатель глохнет.10:02 – Комплектация иммобилайзера SkyBrake с датчиком перемещения: основной блок со встроенным реле блокировки; зуммер, подающий сигнал; 2 метки и 2 батарейки; карточка с аварийным кодом отключения; инструкция по подключению и эксплуатации. Также мы дополнительно приобрели кожаный чехол для метки иммобилайзера. Такое устройство не рекомендуется размещать под капотом, а только внутри салона. Еще один нюанс, чтобы метка хорошо считывалась, нужно устанавливать блок вдали от металлических поверхностей.

Если у вас остались вопросы про иммобилайзер – что это и как работает, обязательно задавайте их под видео. Также приглашаю посмотреть ролик с установкой – https://www.youtube.com/watch?v=I7Jnwkh3cEQ

Для вас трудился – автоэлектрик Сергей Зайцев!

Не всем знакомо такое понятие, как иммобилайзер, что это такое в машине знают в основном владельцы дорогих автомобилей, заботящиеся о безопасности транспортного средства. Лишняя безопасность никогда не помешает, особенно если вопрос касается недешёвой покупки в виде автомобиля. В некоторых случая устройство прилагается в комплекте, но нередко отсутствует, вследствие чего требуется установка.

Подключаем обходчик в автомобилях ВАЗ

Допустим, был приобретен модуль «Starline BP-3» или его аналог. Если для сигналки предусмотрен второй, то есть «альтернативный» вариант подключения, вы не сможете использовать указанный модуль в комплекте с ней. Подключив два шнура в разрыв кабеля антенны, вы получите следующее:

• Когда автомобиль заводит сигналка, отключение иммобилайзера действительно происходит;
• В остальное время контур штатной антенны разорван, мотор не заводится.

Если сигналка во время поворота ключа не запускает мотор, просто купите обходчик «BP-5» либо что-то похожее.

Схема для обходчика BP-5

В разрыв кабеля включают шнуры «XS-3». Схема модуля «BP-5» обладает свойством: отключить иммобилайзер при обесточенном обходчике можно ключом в замке. Это – универсальный вариант, но есть и компромиссные.

Первый пример – с разрывом проводов

Чтобы выполнить подключение модуля обходчика, снимите в автомобиле кожух рулевой колонки (удерживается 2-мя саморезами). Затем, выполните действия:

1. Любой из двух тонких проводов, идущих от замка («белый» или «зеленый»), нужно разрезать;
2. От точки разрыва к модулю обходчика ведут двухпроводной шлейф;
3. Шлейф подключают вместо индуктивной рамки, затем устанавливают чип и подключают обходчик к сигналке.

Первый шаг иллюстрируется рисунком:

Установка модуля обходчика в «Гранте»

Если владелец решит отключить сигнализацию, провода шлейфа можно будет замкнуть друг с другом. Этого окажется достаточно. Таким образом, отключение обходчика можно проводить, не разбирая кожух.

В нашем примере в разрыв «зеленого» шнура был включен «серый» проводной шлейф, предназначенный для антенны:

«АПС-6» и BP-3 (не рекомендуется)

Можете пользоваться этой схемой, но она обладает недостатками:

1. Сигналка обязательно должна включать модуль обходчика в момент поворота ключа в замке;
2. Штатный иммобилайзер ВАЗ будет воспринимать только чип, который вы установите внутрь модуля.

Из пункта «2» следует то, что нельзя будет производить программирование иммобилайзера. Можно избавиться от указанных недостатков, для чего устанавливают обходчик «BP-5» («схема 2» из стандартной инструкции). Соответствующая схема приводилась выше.

Гальваническую связь использовать необязательно

Дальше приводятся сведения, требуемые для изготовления обходчика из подручных элементов. Решение, о котором идет речь, тестировалось на автомобиле «Приора» («АПС-6»). Вердикт такой: автозапуск действительно работает, а при желании все можно быстро отключить, не вмешиваясь в проводку авто.

Самодельная рамка-антенна

Дополнительную антенну изготовляют сами:

1. На стержень диаметром 57 мм наматывают слой скотча;
2. Поверх идет намотка витков катушки (50 витков провода ПЭЛ-0,35);
3. Катушку покрывают эпоксидной смолой, припаивают выводы, изолируют.

В результате получится то, что показано на рисунке.

Ответная сторона контура содержит 50 витков провода любой марки. Результат выглядит так:

Чип ключа внутри обмотки

Обе катушки замыкаются в контур, размыкаемый контактами реле. Само реле управляется сигнализацией, тут ничего сложного нет.

Помните, что подключая к выходам сигналки любое вспомогательное реле, в параллель с его обмоткой устанавливают диод (катодом к «+12 В»). Иначе электроника выходит из строя.

Допустим, вам нужно произвести программирование не сигналки, а иммобилайзера, для чего модуль обходчика желательно отключить. Тогда, если реле срабатывает при каждом повороте ключа, поступают так:

1. Управляющий выход сигнализации программируется на другую опцию (не на управление обходчиком);
2. Производят действия с иммобилайзером;
3. Снова устанавливают требуемое значение в таблице программирования сигналки.

Эта рекомендация будет бесполезной, если использовать модуль «BP-3», включенный в разрыв штатной проводки. Делайте выводы.

Самостоятельное изготовление обходника

Если у вас нет возможности приобрести модуль обхода иммобилайзера, то его можно сделать своими руками. Для того чтобы сделать его своими руками вам понадобятся только три предмета, такие как:

• Чип второго ключа;
• Проволока;
• Реле;

Также вам понадобится при изготовлении обходчика своими руками терпение для угадывания количества витков. С самого начала нужно изготовить катушку для замка зажигания и ключа с чипом, а после этого подсоединить их к реле. При изготовлении катушки для замка зажигания нужно намотать провод на стандартную катушку. Количество витков может колебаться от десяти до пятидесяти. Для изготовления катушки нужен цилиндрический предмет, диаметр которого немного больше замка зажигания. В качестве цилиндрического предмета можно воспользоваться скотчем. Итак, для изготовления катушки своими руками вам понадобится:

• Скотч;
• Изолента;
• Трансформаторная проволока.

Теперь рассмотрим алгоритм изготовления катушки своими руками:

1. Отрежьте кусок изоленты, размер которой должен составлять около 15 сантиметров;
2. Намотайте изоленту на скотч, причем липкая сторона должна быть вверху;
3. Намотайте проводок поверх изоленты, сделав около десяти витков;
4. Немного надрежьте изоленту и заверните ее наверх;
5. Снимите изоленту и обрежьте лишнее;
6. Припаяйте к проводам проводку и обклейте ее изолентой.

Дальше нужно установить полученную катушку на замок зажигания. Для изготовления катушки для ключа нужно намотать проволоку на ключ, а количество витков должно находится в пределах от семи до двадцати. После этого обмотайте катушку изолентой и соберите всю конструкцию вместе.

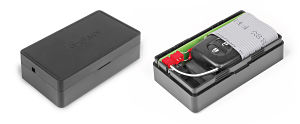

Модуль обхода иммобилайзера StarLine BP 03

Этот девайс предназначен для штатных устройств, работающих по системе RFID. Обычно такие приборы не позволяют запускать двигатель дистанционно, что, в свою очередь, неудобно сразу по нескольким причинам. Во-первых, вы не можете завести машину из дома, чтобы прогреть ее в зимнюю стужу. Во-вторых, дистанционный запуск двигателя считается более надежным, так как в этот момент вас не увидит потенциальный угонщик.

Для того чтобы решить эти проблемы достаточно установить модуль обхода иммобилайзера Starline, который стоит порядка 500-600 рублей.

Состоит этот полезный девайс из:

• центрального блока;
• рамочной антенны с разъемом и кабелем для подключения;
• антенны в виде проводной петли;
• инструкции.

Важно! Для того чтобы модуль обхода штатного иммобилайзера bp 03 работал потребуется запасной ключ с транспондером. Заказать его можно в дилерском центре вашей марки авто

Для установки bp 03 никаких особых знаний не потребуется, достаточно хоть что-то понимать в электронике и иметь руки, растущие из плеч.

Как работает обходчик иммобилайзера?

Ключевой обходчик штатного иммобилайзера

Самый распространенный принцип считывания ключей в современных иммобилайзерах прост: в ключ монтируется чип, представляющий собой RFID-метку с записанным на нее уникальным кодом. Так же работают бесконтактные домофонные ключи, карты метро, да и много чего еще. Вокруг замка зажигания устанавливается катушечная антенна, которая и улавливает сигнал от метки в момент включения зажигания.

Простейший обходчик иммобилайзера – это, по сути, две антенны аналогичного типа, разомкнутые через реле. Одна антенна наматывается вокруг штатной, внутрь второй вставляется извлеченный из ключа чип или сам ключ. Поскольку цепь разомкнута, то иммобилайзер чип в обходчике не видит. Только в момент срабатывания автозапуска, когда сигнализация замыкает реле обходчика, импульс запроса со штатной антенны передается на антенну обходчика, доходит до чипа, а чип передает ответный сигнал.

Этот метод нельзя назвать совершенным по следующим причинам:

1. Перестает работать один из штатных ключей, завести машину с него уже не получится. Если одной машиной пользуется несколько человек – это неудобно. Придется заказывать дополнительный ключ: либо у официалов (новый, с уникальным кодом, который придется прописывать в память иммобилайзера), либо у «умельцев» клонировать оригинальный. К тому же такой метод недолюбливают страховщики, установив сигнализацию с автозапуском цена КАСКО увеличится, если владелец не располагает двумя работоспособными ключами.
2. Возможны проблемы со считыванием чипа. Устройство из двух дополнительных антенн чувствительно к расположению и чипа и штатного транспондера относительно намоток. На некоторых машинах штатной антенны обходчика не хватает для эффективной работы – приходится мотать антенну самостоятельно. Если штатные ключи используют не пассивную метку (активируемую сигналом со считывателя), а активную (со своим источником питания), то неудобств и недостатков еще добавляется. Приходится использовать обходчик наподобие Pandora DI-03 и регулярно (хотя и не так часто) менять в нем батарейку.

Подключение обходчика

Перед тем как обойти иммобилайзер, необходимо уточнить тип устройства, установленного на автомобиле. Для этого достаточно посмотреть на бородку ключа. Например, если на ней есть отдельный контакт для сопротивления, то на машине стоит система VATS.

Основные правила выбора и подключения обходчика:

• управление устройством должно выполняться системой сигнализации;
• блок управления обходчика должен поддерживать максимально возможное количество моделей автомобилей;
• штатный иммобилайзер должен оставаться активным и использоваться при запуске автомобиля ключом;
• для запуска двигателя должны применяться только стандартные ключи.

Для системы RFID

Для обхода иммобилайзера системы RFID применяется модуль, в котором располагается ключ или чип, а также передатчик сигнала. В комплекте устройства имеется отдельная приемная антенна, которая закрепляется в непосредственной близости от замка зажигания. Расстояние между катушкой антенны обходчика и штатной антенной иммобилайзера должно быть минимальным. При включении обходчика через реле сигнализации начинается трансляция сигнала от чипа, которая принимается антенной на замке. Происходит распознавание ключа и запуск двигателя.

Общая схема подключения обходчика RFID

Для системы VATS

Чтобы подключить обходчик ИММО системы VATS, необходимо выполнить замер параметров резистора.

Для этого нужно выполнить следующее:

1. Найти провода, идущие от контактов в модуле замера в замке.
2. Разрезать один провод и подключить в цепь мультиметр (в режиме омметра).
3. Вставить оригинальный ключ в замок и включить зажигание.
4. Записать полученное значение сопротивления с точностью до второго знака после запятой.

По полученному значению необходимо подобрать отдельный резистор (с погрешностью по номиналу не более 5%), который подключается в цепь через реле сигнализации. Общая схема подключения приведена ниже. Реле переключает контакт 30 с контактами 87 и 87А, что позволяет включать в цепь резистор обходчика или резистор в ключе соответственно.

Принципиальная схема подключения обходчика VATS

Бесчиповый обходчик

Для бесчиповой схемы обхода иммобилайзера используются блоки управления с небольшими габаритами, которые встраиваются в электропроводку автомобиля, и обнаружить их сложно.

Принцип работы устройства следующий:

1. Установить блок управления на автомобиль в соответствии с инструкцией по монтажу.
2. Включить зажигание на 5-10 секунд, в течение которых блок автоматически определит модель автомобиля.
3. Запустить на несколько секунд двигатель и выключить зажигание. Во время этой процедуры обходчик считает код ключа и сохранит его в памяти.
4. Отключить минусовой провод обходчика, который используется только при «обучении».

Более сложные модели, применяющиеся на автомобилях премиальных марок, могут потребовать двойной установки. При первичном монтаже обходчик записывает в память данные, затем снимается с автомобиля и программируется. После этого устройство ставится на место и используется по назначению. Примерами таких обходчиков могут быть Fortin OVERRIDE-ALL или StarLine F1, которые подходят практически к любым автомобилям.

На видеоролике от канала bpimmo. ru показаны все этапы установки и программирования бесключевого обходчика на Lada Granta.

Беспроводной обходчик иммобилайзера Starline

На современных сигнализациях StarLine с интегрированным CAN-модулем на ряде автомобилей возможен и бесключевой обход иммобилайзера – для этого не нужен обходчик, имитацию чипа выполняет сам CAN-модуль. Чтобы иметь возможность использования бесключевого обхода, нужно убедиться, что:

• модель сигнализации – это Starline A93 или новее, с поддержкой установки модулей расширения;
• для конкретной модели автомобиля поддерживается бесключевой обходчик: для этого нужно зайти на сайт can.starline.ru, выбрать там тип используемого модуля (2CAN, CAN+LIN, 2CAN+2LIN);
• выбрать марку и модель автомобиля: откроется перечень возможностей, поддерживаемых в актуальной прошивке для этой машины;
• пролистать до пункта «Обход штатного иммобилайзера». Он должен быть отмечен – это означает, что бесключевой обход здесь поддерживается.

Дальше в любом случае придется ехать в авторизованный установочный центр Starline, потому что настройка и обучение бесключевого обходчика осуществляется только через фирменное программное обеспечение, требующее авторизации под аккаунтом сертифицированного установщика – самостоятельно настроить бесключевой обходчик нельзя.
