Объемный, массовый и весовой расходы

Как вычислить пропускную способность

Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.

Вычисление на основе сечения трубы

В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.

Внешнее сечение магистрали (мм)	Приблизительное количество жидкости
В литрах в минуту	В кубометрах в час
20	15	0,9
25	30	1,8
32	50	3
40	80	4,8
50	120	7,2
63	190	11,4

Расчет по температуре теплоносителя

С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.

Вычислить нужные данные можно по специальной таблице:

Трубное сечение (мм)	Пропускная способность
По теплоте (гкл/ч)	По теплоносителю (т/ч)
Вода	Пар	Вода	Пар
15	0,011	0,005	0,182	0,009
25	0,039	0,018	0,650	0,033
38	0,11	0,05	1,82	0,091
50	0,24	0,11	4,00	0,20
75	0,72	0,33	12,0	0,60
100	1,51	0,69	25,0	1,25
125	2,70	1,24	45,0	2,25
150	4,36	2,00	72,8	3,64
200	9,23	4,24	154	7,70
250	16,6	7,60	276	13,8
300	26,6	12,2	444	22,2
350	40,3	18,5	672	33,6
400	56,5	26,0	940	47,0
450	68,3	36,0	1310	65,5
500	103	47,4	1730	86,5
600	167	76,5	2780	139
700	250	115	4160	208
800	354	162	5900	295
900	633	291	10500	525
1000	1020	470	17100	855

Поиск данных в зависимости от давления

При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.

Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:

Расход	Пропускная способность
Сечение трубы	15 мм	20 мм	25 мм	32 мм	40 мм	50 мм	65 мм	80 мм	100 мм
Па/м	Мбар/м	Меньше 0,15 м/с	0,15 м/с	0,3 м/с
90,0	0,900	173	403	745	1627	2488	4716	9612	14940	30240
92,5	0,925	176	407	756	1652	2524	4788	9756	15156	30672
95,0	0,950	176	414	767	1678	2560	4860	9900	15372	31104
97,5	0,975	180	421	778	1699	2596	4932	10044	15552	31500
100,0	1000,0	184	425	788	1724	2632	5004	10152	15768	31932
120,0	1200,0	202	472	871	1897	2898	5508	11196	17352	35100
140,0	1400,0	220	511	943	2059	3143	5976	12132	18792	38160
160,0	1600,0	234	547	1015	2210	3373	6408	12996	20160	40680
180,0	1800,0	252	583	1080	2354	3589	6804	13824	21420	43200
200,0	2000,0	266	619	1151	2488	3780	7200	14580	22644	45720
220,0	2200,0	281	652	1202	2617	3996	7560	15336	23760	47880
240,0	2400,0	288	680	1256	2740	4176	7920	16056	24876	50400
260,0	2600,0	306	713	1310	2855	4356	8244	16740	25920	52200
280,0	2800,0	317	742	1364	2970	4356	8568	17338	26928	54360
300,0	3000,	331	767	1415	3078	4680	8892	18000	27900	56160

Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.

Гидравлический расчет по Шевелеву

Для наиболее верного выявления показателей всей водоснабжающей сети используют особые справочные материалы. В них определены ходовые характеристики для труб из разных материалов. В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.

Применение формул

Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.

Скоростные параметры можно взять из таблицы:

Тип водоподведения	Скорость (м/сек)
Городской водопровод	0,60–1,50
Магистральный трубопровод	1,50–3,00
Центральная сеть отопления	2,00–3,00
Напорная система	0,75–1,50

Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.

Стационарное течение жидкости. Уравнение неразрывности

Рассмотрим случай, когда невязкая жидкость течет по горизонтальной цилиндрической трубе с изменяющимся поперечным сечением.

Течение жидкости называют стационарным, если в каждой точке пространства, занимаемого жидкостью, ее скорость с течением времени не изменяется. При стационарном течении через любое поперечное сечение трубы за равные промежутки времени переносятся одинаковые объемы жидкости.

Жидкости практически несжимаемы, т. е. можно считать, что данная масса жидкости всегда имеет неизменный объем. Поэтому одинаковость объемов жидкости, проходящих через разные сечения трубы, означает, что скорость течения жидкости зависит от сечения трубы.

Пусть скорости стационарного течения жидкости через сечения трубы S₁ и S₂ равны соответственно v₁ и v₂. Объем жидкости, протекающей за промежуток времени t через сечение S₁, равен V₁=S₁v₁t, а объем жидкости, протекающей за то же время через сечение S2, равен V₂=S₂v₂t. Из равенства V₁=V₂ следует, что

S₁V₁=S₂V₂. (5.10)

Соотношение (5.10) называют уравнением неразрывности. Из него следует, что

v₁/v₂=S₂/S₁.

Следовательно, при стационарном течении жидкости скорости движения ее частиц через разные поперечные сечения трубы обратно пропорциональны площадям этих сечений.

Согласно второму закону Ньютона, причиной ускорения является сила. Этой силой в данном случае является разность сил давления, действующих на текущую жидкость в широкой и узкой частях трубы. Следовательно, б широкой части трубы давление жидкости должно быть больше, чем в узкой. Это можно непосредственно наблюдать на опыте. На рис. показано, что на участках разного поперечного сечения S₁ и S₂ в трубу, по которой течет жидкость, вставлены манометрические трубки.

Как показывают наблюдения, уровень жидкости в манометрической трубке у сечения S₁ трубы выше, чем у сечения S₂. Следовательно, давление в жидкости, протекающей через сечение с большей площадью S₁, выше, чем давление в жидкости, протекающей через сечение с меньшей площадью S₂. Следовательно, при стационарном течении жидкости в тех местах, где скорость течения меньше, давление в жидкости больше и, наоборот, там, где скорость течения больше, давление в жидкости меньше. К этому выводу впервые пришел Бернулли, поэтому данный закон называется законом Бернулли.

Закон Бернулли является следствием закона сохранения энергии для стационарного потока идеальной (то есть без внутреннего трения) несжимаемой жидкости:

Здесь

ρ — плотность жидкости,

v — скорость потока,

h — высота, на которой находится рассматриваемый элемент жидкости,

p — давление.

Константа в правой части обычно называется напором, или полным давлением. Размерность всех слагаемых — единица энергии, приходящейся на единицу объёма жидкости.

Это соотношение называют уравнением Бернулли. Величина в левой части имеет отношение к интегралу Бернулли.

Для горизонтальной трубы h = const и уравнение Бернулли принимает вид .

Согласно закону Бернулли полное давление в установившемся потоке жидкости остается постоянным вдоль этого потока. Полное давление состоит из весового, статического и динамического давления. Из закона Бернулли следует, что при уменьшении сечения потока, из-за возрастания скорости, то есть динамического давления, статическое давление падает. Закон Бернулли справедлив и для ламинарных потоков газа. Явление понижения давления при увеличении скорости потока лежит в основе работы различного рода расходомеров, водо- и пароструйных насосов.

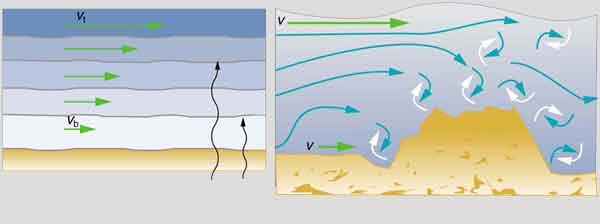

Закон Бернулли справедлив в чистом виде только для жидкостей, вязкость которых равна нулю, то есть таких жидкостей, которые не прилипают к поверхности трубы. На самом деле экспериментально установлено, что скорость жидкости на поверхности твердого тела всегда в точности равна нулю.

Закон Бернулли можно применить к истечению идеальной несжимаемой жидкости через малое отверстие в боковой стенке или дне широкого сосуда.

Согласно закону Бернулли приравняем полные давления на верхней поверхности жидкости и на выходе из отверстия:

,

где

p — атмосферное давление,

h — высота столба жидкости в сосуде,

v — скорость истечения жидкости.

Отсюда: . Это — формула Торричелли. Она показывает, что при истечении идеальной несжимаемой жидкости из отверстия в широком сосуде жидкость приобретает скорость, какую получило бы тело, свободно падающее с высоты h.

Подробности

Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб.

К примеру, сквозь трубу в один метр, имеющую сечение один сантиметр, транспортируется намного меньше воды за такое же время, как через трубопрокат с диаметром в 20 метров. Самый большой показатель воды будет у труб с самым большим диаметром и с самым большим давлением внутри них.

Расход воды у трубы при оптимальном давлении. Расчет пропускной способности по диаметру трубопровода нужен, чтобы определить средний показатель водного расхода при хорошем напоре.

1.внутренний диаметр трубопрокатов.

3.максимальный показатель давления.

4.количество поворотов, затворов на магистрали.

5.материал труб, длина трубопровода.

Если подбирать диаметр трубы по объему расходуемой воды, учитывая данные таблицы, то сделать это просто, но данные будут неточными. Если учитывать давление и скорость жидкости в трубах, имеющихся на практике, произвести расчеты на месте, то показатели будут более верными.

Таблица приводит данные расчетов расхода жидкости по трубам с часто применяемым сечением и разных значениях давления.

Уровень давления зависит от многоэтажности здания, зависимость регулируют, разделяя систему водопровода на сегменты. Работа насосов для подачи воды изменяет скорость жидкости.

Обращаясь к данным таблицы, расчет потребления жидкости производят, учитывая количество кранов, водонагревательных приборов и ванн и т.д.

Изменяя характеристики проходимости труб посредством установки приборов, контролирующих и экономящих водорасход, типа WaterSave, изменяются данные, не соответствующие табличным значениям.

Как определить диаметр согласно СНиП 2.0.4.01 – 85.

Процесс расчета диаметра трубы относится к сложным, требующим инженерных знаний работам. Часто проектируя трубопроводную систему частного дома, все расчеты выполняют своими руками.

Данные расчета для определения водопропускного объема конструкции можно взять из таблицы, при этом надо точно знать сколько сантехнических приборов и кранов подключено к системе.

СНиП 2.04.01 – 85 предоставляет данные, которыми можно воспользоваться, имея вышеуказанные сведения. С помощью этих показателей устанавливают объем жидкости по сечению труб.

Согласно СНиП объем воды, расходуемый одним человеком в сутки, равен примерно шестидесяти литрам, если в доме нет организованного водопровода. Если жилье благоустроенно, то объем увеличивается до двухсот литров в сутки.

Данные показатели потребления по внешнему объему трубы могут быть интересны в качестве дополнительной информации. Но специалист вычисляет расход по объему трубы и давлению в ней. Не все данные содержатся в таблице, а точные вычисления можно сделать, только применив конкретные формулы.

Размер диаметра трубопровода влияет на расчет расхода воды. Не профессионалы могут воспользоваться формулой для получения данных, зная давление с диаметром труб.

Как вычислить расход жидкости, зная давление и диаметр.

Для расчетов применяют формулу q=π × d²/4 × V, в которой:

-d внутренний диаметр трубы в сантиметрах.

-V скорость транспортировки жидкости, измеряется м/с.

Если напор воды обеспечивает водонапорная башня, без нагнетающих насосов, значит, скорость жидкости равна 0.7 до 1.9 метров в секунду. При наличии работы насоса прикладывается паспорт с указанием коэффициента имеющегося напора и скоростью движения жидкости.

Внимание! Данная формула для расчетов считается наиболее доступной, но не единственной. Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды

Совсем иначе себя ведет внутренняя поверхность изделий из стали

Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды. Совсем иначе себя ведет внутренняя поверхность изделий из стали.

Показатель коэффициента сопротивления пластиковых труб меньше, продукция устойчива к образованию коррозии, и увеличивает качество пропускной способности системы.

Пошаговая инструкция, как рассчитать водорасход

Произвести подсчеты можно при помощи таблиц. Но полученные результаты будут неточными. Поэтому лучше проводить расчеты на месте, учитывая скорость потока, материал трубопроводных систем и прочие характеристики трубопровода.

Проще всего рассчитать объем расходуемой H2O по следующей формуле:

q=π*d2 /4*V, где:

• q – расход воды (л/с);
• V – скорость течения (м/с);
• d – диаметр (см).

Использовать эту формулу можно и для поиска других неизвестных. Если известен диаметр и расход воды, можно определить скорость потока. А если известны V и q, можно узнать диаметр.

В большинстве стояков напор водного потока равняется 1,5-2,5 атмосфер. А скорость потока обычно составляет 0,8-1,5 м/с. Может быть установлен дополнительный нагнетатель, который меняет параметры внутри системы. Все данные о нем должны быть указаны в техпаспорте.

Минимальное давление в системе должно составлять 1,5 атмосфер – этого достаточно для работы стиральной машины и посудомойки. Чем оно выше, тем быстрее вода движется по трубам, поэтому водорасход повышается.

Для получения более точных результатов применяется формула Дарси-Вейсбаха, которая учитывает возможные изменения напора воды, что приводит к повышению или снижению давления.

ΔP=λ*L/D*V2 /2q *ϸ, где:

• ΔP – потеря давления на сопротивлении движения потока;
• λ – показатель потерь на трение по всей длине;
• D – сечение трубы;
• V — скорость течения;
• L – длина трубопровода;
• g – константа = 9,8 м/с2;
• ϸ — вязкость потока.

Такую формулу обычно используют для выполнения сложных расчетов гидродинамики. В остальных случаях применяются упрощенные варианты.

Частный случай расчета водорасхода – через отверстие крана. Применяется формула:

q=S*V, где:

• Q – водорасход;
• S – площадь окружности (отверстия крана), определяется по формуле S= π*r2;
• V – скорость течения, если она неизвестна, определить ее можно, исходя из формулы V=2g*h, где g – константа, h – высота водного столба над отверстием крана.

Правила расчета

При выполнении вычислений необходимо учитывать следующие правила:

1. Следить за правильностью величин. Если одно значение исчисляется в м/с, то другое должно измеряться в л/с (не в кг/час). Иначе произведенные расчеты будут неверными.
2. Применять правильные значения констант.
3. Учитывать данные нагнетателя системы, если он используется. Вся информация о его влиянии на параметры системы указывается в техническом паспорте.
4. Промежуточные вычисления рекомендуется проводить с точными величинами, а конечный результат можно округлить (лучше в большую сторону).

Чтобы облегчить расчеты, можно воспользоваться калькуляторами в режиме онлайн, в которые достаточно только ввести все известные данные.

Постановка задачи

Гидравлический расчёт при разработке проекта трубопровода направлен на определение диаметра трубы и падения напора потока носителя. Данный вид расчёта проводится с учетом характеристик конструкционного материала, используемого при изготовлении магистрали, вида и количества элементов, составляющих систему трубопроводов(прямые участки, соединения, переходы, отводы и т. д.), производительности,физических и химических свойств рабочей среды.

Многолетний практический опыт эксплуатации систем трубопроводов показал, что трубы, имеющие круглое сечение, обладают определенными преимуществами перед трубопроводами, имеющими поперечное сечение любой другой геометрической формы:

• минимальное соотношением периметра к площади сечения, т.е. при равной способности, обеспечивать расход носителя, затраты на изолирующие и защитные материалы при изготовлении труб с сечением в виде круга, будут минимальными;
• круглое поперечное сечение наиболее выгодно для перемещения жидкой или газовой среды сточки зрения гидродинамики, достигается минимальное трение носителя о стенки трубы;
• форма сечения в виде круга максимально устойчива к воздействию внешних и внутренних напряжений;
• процесс изготовления труб круглой формы относительно простой и доступный.

Подбор труб по диаметру и материалу проводится на основании заданных конструктивных требований к конкретному технологическому процессу. В настоящее время элементы трубопровода стандартизированы и унифицированы по диаметру. Определяющим параметром при выборе диаметра трубы является допустимое рабочее давление, при котором будет эксплуатироваться данный трубопровод.

Основными параметрами, характеризующими трубопровод являются:

• условный (номинальный) диаметр – D_N;
• давление номинальное – P_N;
• рабочее допустимое (избыточное) давление;
• материал трубопровода, линейное расширение, тепловое линейное расширение;
• физико-химические свойства рабочей среды;
• комплектация трубопроводной системы (отводы, соединения, элементы компенсации расширения и т.д.);
• изоляционные материалы трубопровода.

Условный диаметр (проход) трубопровода (D_N) – это условная  безразмерная величина, характеризующая проходную способность трубы, приблизительно равная ее внутреннему диаметру. Данный параметр учитывается при осуществлении подгонки сопутствующих изделий трубопровода (трубы, отводы, фитинги и др.).

Условный диаметр может иметь значения от 3 до 4000 и обозначается: DN 80.

Условный проход по числовому определению примерно соответствует реальному диаметру определенных отрезков трубопровода. Численно он выбран таким образом, что пропускная способность трубы повышается на 60-100% при переходе от предыдущего условного прохода к последующему.Номинальный диаметр выбирается по значению внутреннего диаметра трубопровода. Это то значение, которое наиболее близко к реальному диаметру непосредственно трубы.

Давление номинальное (PN) – это безразмерная величина, характеризующая максимальное давление рабочего носителя в трубе заданного диаметра, при котором осуществима длительная эксплуатация трубопровода при температуре 20°C.

Значения номинального давления были установлены на основании продолжительной практики и опыта эксплуатации: от 1 до 6300.

Номинальное давление для трубопровода с заданными характеристиками определяется по ближайшему к реально создаваемому в нем давлению. При этом,вся трубопроводная арматура для данной магистрали должна соответствовать тому же давлению. Расчет толщины стенок трубы проводится с учетом значения номинального давления.

Расчет диаметра трубы по расходу воды

Определяем правильно расход воды

Чтобы определить диаметр трубы по расходу проходящей жидкости, понадобятся значения истинного потребления воды с учетом всех сантехнических приборов: ванны, кухонного смесителя, стиральной машины, унитаза. Рассчитывается каждый отдельный участок водопровода по формуле:

где qc – значение потребляемой воды каждым прибором;

q0 – нормируемая величина, которая определяется по СНиП. Принимаем для ванны – 0,25, для кухонного смесителя 0,12, для унитаза -0,1;

а – коэффициент, учитывающий возможность одновременной работы сантехнических приборов в помещении. Зависит от значения вероятности и количества потребителей.

На участках магистрали, где совмещаются потоки воды для кухни и ванны, для унитаза и ванны и т.д., в формулу добавляется значение вероятности. То есть возможности одновременной работы кухонного смесителя, крана в ванной, унитаза и других приборов.

Вероятность определяется по формуле:

Р = qhr µ × u/q0 × 3600 × N,

где N – число потребителей воды (приборов);

qhr µ — максимальный часовой расход воды, который можно принять по СНиП. Выбираем для холодной воды qhr µ =5,6 л/с, общий расход 15,6 л/с;

u – количество человек, использующих сантехнику.

Пример расчета расхода воды:

В двухэтажном доме имеется 1 ванная, 1 кухня с установленными стиральной и посудомоечной машиной, душевая кабина, 1 унитаз. В доме живет семья из 5 человек. Алгоритм расчета:

1. Рассчитываем вероятность Р = 5,6 × 5/0,25 × 3600 × 6=0,00518.
2. Тогда расход воды для ванной составит qc = 5× 0,25 ×0,00518=0,006475 л/с.
3. Для кухни qc = 5× 0,12 ×0,00518=0,0031 л/с.
4. Для туалета qc = 5× 0,1 ×0,00518=0,00259 л/с.

Рассчитываем диаметр трубы

Существует прямая зависимость диаметра от объема перетекающей жидкости, которая выражается формулой:

где Q – расход воды, м3/с;

d – диаметр трубопровода, м;

w – скорость потока, м/с.

Юлия Петриченко, эксперт

Скорость потока воды можно принять по таблице 2. Существует более сложный метод расчета скорости потока – с учетом потерь и коэффициента гидравлического трения. Это довольно объемный расчет, но в итоге позволяющий получить точное значение, в отличие от табличного метода.

Перекачиваемая среда	Оптимальная скорость в трубопроводе, м/с
ЖИДКОСТИ	Движение самотеком:
Вязкие жидкости	0,1-0,5
Маловязкие жидкости	0,5-1
Перекачиваемые насосом:
Всасывающий трубопровод	0,8-2
Нагнетательный трубопровод	1,5-3
ГАЗЫ	Естественная тяга	2-4
Малое давление (вентиляторы)	4-15
Большое давление (компрессор)	15-25
ПАРЫ	Перегретые	30-50
Насыщенные пары при давлении
Более 105 Па	15-25
(1-0,5)*105 Па	20-40
(0,5-0,2)*105 Па	40-60
(0,2-0,05)*105 Па	60-75

Пример: Рассчитаем диаметр трубы для ванной, кухни и туалета, исходя из полученных значений расхода воды. Выбираем из таблицы 2 значение скорости потока воды в напорном водопроводе – 3 м/с.

Тогда диаметр трубопровода определяется:

для ванной d = √(4*0,006475/3,14*3)=0,052 м

для туалета d = √(4*0,00259/3,14*3)=0,033 м

для кухни d = √(4*0,0031/3,14*3)=0,036 м

Статическое давление

Статическое давление существует в дополнение к любым динамическим факторам, которые также могут присутствовать одновременно. Закон Паскаля гласит:

Это определение касается только жидкостей, находящихся в полном покое или практически недвижимых. Определение справедливо также только для факторов, составляющих статический гидравлический напор.

Очевидно: когда скорость движения становится фактором, в расчёт берётся направление. Сила, привязанная к скорости, также должна иметь направление. Поэтому закон Паскаля, как таковой, не применяется к динамическим факторам мощности потока жидкости.

Скорость движения потока зависит от многих факторов, включая послойное разделение жидкостной массы, а также сопротивление, создаваемое разными факторами Динамические факторы инерции и трения привязаны к статическим факторам. Скоростной напор и потери давления привязаны к гидростатическому напору жидкости. Однако часть скоростного напора всегда может быть преобразована в статический напор.

Сила, которая может быть вызвана давлением или напором при работе с жидкостями, необходима, чтобы начать движение тела, если оно находится в состоянии покоя, и присутствует в той или иной форме, когда движение тела заблокировано.

Поэтому всякий раз, когда задана скорость движения жидкости, часть ее исходного статического напора используется для организации этой скорости, которая в дальнейшем существует уже как напорная скорость.

расчет расхода воды по диаметру трубы и давлению: параметры, влияющие на расход воды

Расчет расходов воды по диаметру трубы и давлению.

Объем пропускаемой воды в трубопроводе зависит от таких показателей, как диаметр трубопроката и давления внутри сети. Расчет расхода воды по диаметру и давлению следует выполнять на этапе создания проекта системы, чтобы получить важные параметры, по которым будет работать, как домашняя, так и производственная трубопроводная магистраль.

С какой целью производят данный расчет. Составляя план строительства любого дома, который имеет несколько санузлов, необходимо иметь достоверные цифры того, какой объем транспортируемой жидкости может перемещать трубопровод. При этом учитывают его давление и диаметр труб.

Общие сведения

На возможности системы влияют колебания подачи воды, когда наблюдается пик работы трубопровода. К тому же, отсутствие приборов учета воды приводит к расчету потребляемой жидкости по проходимости трубы.

Данным методом при расчете пользуются для трубопроводов промышленных предприятий.

Если отсутствуют счетчики в частных домах, то учитывают общепринятые санитарные нормативы: на каждого человека за сутки начисляют около 360 литров.

Факторы, влияющие на общие показатели проходимости.

Проходимость воды напрямую зависит от многих явлений. К основным относят:

1.внутреннее сечение труб.

2.давление внутри системы влияет на напор воды.

3.материал, из которого изготовлены детали магистрали.

Определить расход воды на конце сети можно, если знать диаметр трубы, так как этот показатель считается главным, который влияет на объем пропускаемой жидкости. На этот поквазатель влияет толщина стенок трубопровода, величину можно определить по силе напора жидкости.

Существуют параметры, которые косвенно влияют на проходимость трубы. Это температура воды, вязкость.

Зная на этапе проектирования пропускные возможности системы, выбирают подходящий материал, технологию укладки трубопровода. Данные знания гарантируют ее бесперебойную на высоком уровне работу в течение долгих лет.

Подробности

Внимание! Увеличение размера диаметра круглого трубопроката влияет на расход воды. То есть по трубе с большим сечением протечет жидкость большего объема, нежели за такое же время по трубам с меньшим диаметром. Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб

Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб.

К примеру, сквозь трубу в один метр, имеющую сечение один сантиметр, транспортируется намного меньше воды за такое же время, как через трубопрокат с диаметром в 20 метров. Самый большой показатель воды будет у труб с самым большим диаметром и с самым большим давлением внутри них.

Расход воды у трубы при оптимальном давлении. Расчет пропускной способности по диаметру трубопровода нужен, чтобы определить средний показатель водного расхода при хорошем напоре.

Для этого учитывают следующие параметры:

1.внутренний диаметр трубопрокатов.

2.скорость жидкости.

3.максимальный показатель давления.

4.количество поворотов, затворов на магистрали.

5.материал труб, длина трубопровода.

Если подбирать диаметр трубы по объему расходуемой воды, учитывая данные таблицы, то сделать это просто, но данные будут неточными. Если учитывать давление и скорость жидкости в трубах, имеющихся на практике, произвести расчеты на месте, то показатели будут более верными.

Таблица приводит данные расчетов расхода жидкости по трубам с часто применяемым сечением и разных значениях давления.

Средний показатель давления в стандартном стояке считается равен от полутора до двух с половиной атмосфер.

Уровень давления зависит от многоэтажности здания, зависимость регулируют, разделяя систему водопровода на сегменты. Работа насосов для подачи воды изменяет скорость жидкости.

Изменяя характеристики проходимости труб посредством установки приборов, контролирующих и экономящих водорасход, типа WaterSave, изменяются данные, не соответствующие табличным значениям.

Как определить диаметр согласно СНиП 2.0.4.01 – 85.

Процесс расчета диаметра трубы относится к сложным, требующим инженерных знаний работам. Часто проектируя трубопроводную систему частного дома, все расчеты выполняют своими руками.

Данные расчета для определения водопропускного объема конструкции можно взять из таблицы, при этом надо точно знать сколько сантехнических приборов и кранов подключено к системе.

Относительный расход — жидкость

Относительный расход жидкости /, умноженный на максимальный расход ее через клапан, равен действительному расходу жидкости через клапан. Следовательно, коэффициент передачи клапана является функцией действительного расхода жидкости и не зависит от размеров клапана. Это одна из причин, обусловивших широкое использование клапанов с логарифмической характеристикой.
 

Общий вид зависимостей qf ( x.

По оси ординат здесь отложен относительный расход жидкости в ядре потока x3 G K / GCM. МВт / м2, при паросодержаниях, близких к граничным, кривые Xa f ( x) выходят на горизонтальные линии.
 

На рис. 2.23 показано изменение относительного расхода жидкости в пленке xz, равное отношению расхода жидкости в пленке т2 к общему расходу смеси в канале. На графике по оси абсцисс дается массовое расходное паросодержание жп. В проведен комплекс экспериментальных работ по дисперсно-кольцевому режиму течения в диапазоне давлений от 4 0 до 7 0 МПа и удельных массовых расходов 500 — 4000 кг / м2 — с и расходных паросодержапий х от 0 1 до 0 9 в трубах диаметром 13 3 мм.
 

На рис. 5 сравниваются значения относительного расхода жидкости в пленке хг, полученные численно, с прямыми экспериментальными данными , где измерялись расходы жидкости в пленке в зависимости от и, хг и qw при р 69 бар, D 12 6 мм на расстоянии 290J9 от входа в трубу. Анализ опытных данных показывает, что они получены приблизительно с 20 % — ной точностью.
 

П-14 изображены кривые изменения температуры и относительного расхода жидкости, выходящей из теплообменника. Регулирование температуры жидкости на выходе из теплообменника осуществляется путем изменения подачи водяного пара. При возрастании расхода жидкости до 80 % температура ее на выходе изменяется без колебаний. При уменьшении расхода жидкости до 40 % демпфирование колебаний контура регулирования уменьшается, но все же остается достаточно большим, и лишь при уменьшении расхода до 20 % контур регулирования обеспечивает сглаживание колебаний до ] / 4 амплитуды за один период. Описанное явление аналогично изменению диапазона пропорциональности регулятора. При этом чем слабее демпфирование, тем дальше регулируемый параметр устанавливается от заданного значения. Такое влияние противоположно влиянию изменения диапазона пропорциональности регулятора ( см. рис. 1 — 7), Различие кривых переходного процесса вызвано изменением коэффициента передачи объекта, который слабее демпфирован, и более чувствителен к возмущениям при малых объемных скоростях жидкости.
 

Зависимость / от т для трубопровода с клапаном, имеющим логарифмическую характеристику, при различных отношениях С0 / Св.

На рис. П-6 дан график зависимости относительного расхода жидкости от положения штока клапана, который при постоянном Ар совпадает с графиком зависимости относительного открытия клапана от относительного положения штока. В частности, у клапана с линейной характеристикой относительное открытие прямо пропорционально относительному положению штока.
 

Осредненные зависимости тем — Осредненные зависимости пов добычи нефти Гн и обводненности нефтеотдачи г от относительного от-добываемой продукции Ьв от нефтеотдачи пластов т при различной вязкости.

Эта зависимость показывает, при каком относительном расходе жидкости ( воды) получена конкретная нефтеотдача пластов. Удельный расход жидкости или объем нагнетаемой воды на единицу добываемой нефти служит показателем эффективности заводнения залежей.
 

При выводе этой формулы считалось, что невелико влияние вязкостей и относительного расхода жидкости.
 

Соотношение между скоростью газового потока V, расходом жидкости L и перепадом давления ДР в насадочной колонне.| I Характеристика наиболее распространенных насадок.

Диаметр абсорбционной колонны определяется двумя факторами, первым из них является достижение удовлетворительного относительного расхода жидкости и газа, а вторым — наиболее экономичными размерами башни. При низких расходах жидкости и газа образуются регулярные струйки жидкости, стекающей с насадки. Пока все ваши знакомые сидят на месте и не знают чем себя занять, можете на ваших компьютерах включить один крайне необычного формата жесткий секс с болью https://порно.me/bolno , который позволит вам получать безмерное наслаждение от увиденного и желать повторить судьбу наших героях. По крайней мере мужика, который только и кайфует от ситуации.
 

В табл. 6.5 приведены результаты вычислений значений относительного рабочего расхода Qp / QHac в зависимости от относительного давления ( ре-рн) / Рнас и относительного расхода жидкости во вспомогательном контуре х Фн / Фнас-Порядок вычислений следующий.
 

Зависимость медианного диаметра.

Особенности разводки коттеджа

Чем, фактически, система водоснабжения в частном доме несложнее, нежели в многоквартирном строении (очевидно, кроме общего числа сантехнических устройств)?

Принципиальных отличия два:

На тёплой воде, в большинстве случаев, нет необходимости снабжать постоянную циркуляцию через стояки и полотенцесушители.

При наличии циркуляционных врезок расчет водопроводной сети тёплой воды заметно усложняется: трубам необходимо пропустить через себя не только разбираемую жильцами воду, но и непрерывно оборачивающиеся веса воды.

В нашем же случае расстояние от сантехприборов до бойлера, колонки либо врезки в автостраду достаточно мало, дабы не уделять внимания скорости подачи ГВС к крану.
