Объем бака ВАЗ-2112

Объем бака данного транспортного средства зависит от всяческих параметров. Во-первых, в нем могут использовать разные виды двигателя, например, 8- или 16-клапанные. Расход топлива для них отличается, поэтому и баки устанавливаются неодинаковые.

Топливный бак способен вместить не более 43 литров бензина. Чтобы определить его количество, необходимо использовать специальный датчик. Он содержит эту информацию. Минимальный уровень равен 10 литрам. Датчик непременно загорится, как только количество топлива снизится до этой цифры. Это говорит о том, что скоро необходимо заправлять автомобиль.

Если говорить о том, какой бензин заливать, то об этом тоже можно узнать из технического паспорта. Для него отлично подходит как 92, так и 95. Причем если залить полный бак, проехать можно будет путь в 550 км. Это внушительная цифра.

Объем бака – это важная информация, о которой должен знать каждый водитель. Только таким образом использование транспорта будет менее проблемным и простым. Оно играет серьезную роль при расчете затрат топлива на длинный путь.

Но это не говорит о том, что и просто так нельзя заливать полный бак. Конечно, можно. Таким образом вы сэкономите свое время на постоянных поездках на заправки. Ведь здесь достаточно часто очереди. Залив полный бак, вам удастся спокойно преодолеть довольно большое расстояние. Но не забудьте посматривать на датчики. Как только они дадут о себе знать, необходима новая заправка.

Снимаем бак

Если уж так вышло, что на вашей ВАЗ 2110 инжектор прогнил (учитывая чем зимой службы посыпают дороги — это немудрено) или был пробит, то начинать ремонт нужно с того, бензобак необходимо правильно снять. Понадобится нам для этого набор инструментов и смотровая яма или эстакада. Далее, по пунктам разобрана вся работа. Узнать где что располагается можно в руководстве к автомобилю, так что мы на этом останавливаться не будем.

1. Отключаем датчик топлива просто вынув провода из разъемов.
2. Снимаем шланг со штуцера датчика.
3. Находим болты крепления хомутов и откручиваем их.
4. Снимаем вентиляционную трубу бака.
5. Снимаем массу с датчика уровня топлива и извлекаем его из бака.
6. Аккуратно снимаем сам бак.

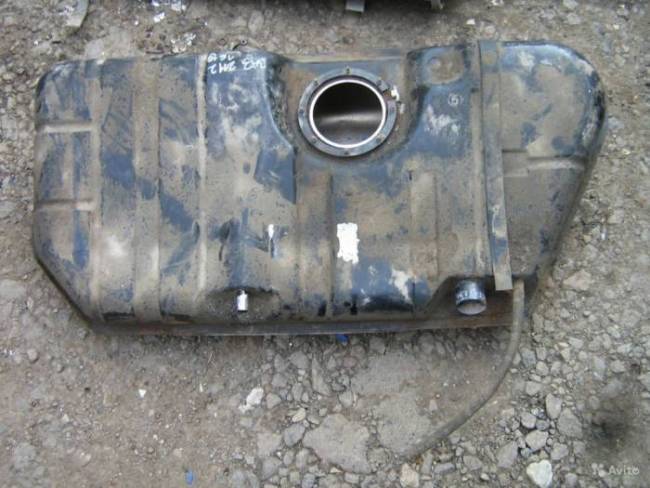

Топливный бак ВАЗ 2110

Конечно же, желательно чтобы бак был полностью пуст, потому что снимать его нужно будет из-под машины на вытянутых руках, и каждый литр бензина будет создавать лишнюю нагрузку на вас.

Другие параметры VAZ 2110:

Замер проводится по наружной стороне.

Ширина max (мм)
Максимальная ширина топливного бака для разных модификаций VAZ 2110.

Замер проводится по наружной стороне.

Модификаций
Количество модификаций модели в нашей базе

(чертеж)

43 (л)
43 (л)
4

Объем (л)
Объем бака в (л)
2 л., Бензиновый, Механика, 5 ст., ПереднийОбъём топливного бака
43 (л)
1.3 л., Бензиновый, Механика, 5 ст., ПереднийОбъём топливного бака
43 (л)
1.5 л., Бензиновый, Механика, 5 ст., ПереднийОбъём топливного бака
43 (л)
1.6 л., Бензиновый, Механика, 5 ст., ПереднийОбъём топливного бака
43 (л)

Предостережение: приведенные выше данные являются официальными цифрами производителя, однако следует учитывать, что информация является справочной, и не гарантирует однозначной точности.

Бензобак «десятки»

ВАЗ 2110 инжектор имеет в своем распоряжении 43-литровый бензобак, которого вполне достаточно для дальних поездок. Топливный бак выполняется из хорошего металла, который в случае чего можно отлично заварить. Однако дело в том, что у классической серии бак располагался в багажнике, и хотя занимал там определенное место, но он не поддавался коррозии и другим влияниям внешней среды. Начиная с 08 модели, бензобак решили помещать в задней части машины под днищем. Это добавило эстетизма и места багажнику, однако, бак теперь напрямую стал взаимодействовать с окружающей средой. К тому же, если двигаться при полной загрузке, можно механически повредить бак, например, соскочив в яму и стукнувшись им об асфальт.

Бак ВАЗ-2112: особенности устройства

Данный вид автомобиля, как и другие, состоит из разных деталей и систем, которые взаимосвязаны. Это обеспечивает качественную и стабильную работу всего транспортного средства. Каждая из них играет свою роль, важна и необходима. Если выходит из строя хоть одна, то нарушается и вся работа автомобиля.

Бак – это не основное, но важное устройство в транспортном средстве. Оно предназначено для хранения топлива

В итоге оно обеспечивает работу автомобиля. Кроме этого, он отвечает и за то, чтобы не было утечки топлива. Предотвращает выход в окружающую среду вредных веществ, получающихся в результате испарения топлива.

Снимаем бак

Если уж так вышло, что на вашей ВАЗ 2110 инжектор прогнил (учитывая чем зимой службы посыпают дороги — это немудрено) или был пробит, то начинать ремонт нужно с того, бензобак необходимо правильно снять. Понадобится нам для этого набор инструментов и смотровая яма или эстакада. Далее, по пунктам разобрана вся работа. Узнать где что располагается можно в руководстве к автомобилю, так что мы на этом останавливаться не будем.

1. Отключаем датчик топлива просто вынув провода из разъемов.
2. Снимаем шланг со штуцера датчика.
3. Находим болты крепления хомутов и откручиваем их.
4. Снимаем вентиляционную трубу бака.
5. Снимаем массу с датчика уровня топлива и извлекаем его из бака.
6. Аккуратно снимаем сам бак.

Топливный бак ВАЗ 2110

Конечно же, желательно чтобы бак был полностью пуст, потому что снимать его нужно будет из-под машины на вытянутых руках, и каждый литр бензина будет создавать лишнюю нагрузку на вас.

Снимаем бак

Если уж так вышло, что на вашей ВАЗ 2110 инжектор прогнил (учитывая чем зимой службы посыпают дороги – это немудрено) или был пробит, то начинать ремонт нужно с того, бензобак необходимо правильно снять. Понадобится нам для этого набор инструментов и смотровая яма или эстакада. Далее, по пунктам разобрана вся работа. Узнать где что располагается можно в руководстве к автомобилю, так что мы на этом останавливаться не будем.

• Отключаем датчик топлива просто вынув провода из разъемов.
• Снимаем шланг со штуцера датчика.
• Находим болты крепления хомутов и откручиваем их.
• Снимаем вентиляционную трубу бака.
• Снимаем массу с датчика уровня топлива и извлекаем его из бака.
• Аккуратно снимаем сам бак.

Топливный бак ВАЗ 2110

Конечно же, желательно чтобы бак был полностью пуст, потому что снимать его нужно будет из-под машины на вытянутых руках, и каждый литр бензина будет создавать лишнюю нагрузку на вас.

Как устроен бензобак на ВАЗ 2110

Автомобили семейства ВАЗ 2110 — это седаны малого класса. Они производятся и по сей день, так как обладают хорошими эксплуатационными характеристиками вкупе с низкой стоимостью.

В конструкцию ВАЗ 2110 входит бензобак, который вмещает в себя 43 литра горючего. Этого объёма вполне достаточно для поездки дальностью 500–600 километров. На ВАЗе 2110 бак изготавливается из качественного металла, благодаря чему повреждения и гниение корпуса случается довольно-таки редко.

Сама ёмкость бензобака расположена под днищем автомобиля, хотя ранее на всех ВАЗах он размещался в багажнике. Такой конструктивный ход создал определённые удобства водителю, так как освободилось значительное пространство багажного отсека, однако из-за попадания грязи и ударов камней корпус бензобака стал сильнее подвергаться износу.

Ёмкости выполнены из прочных сплавов металла, что обеспечивает бакам многолетний срок службы

Топливный бак на ВАЗ 2110 состоит из двух штампованных половин, тщательно сваренных между собой. В состав бака входят:

• сама ёмкость для хранения бензина;

• заливная горловина — труба, через которую топливо поступает в бак;

• резиновый шланг заливки;

• пробка и люк горловины;

• бензонасос, который встроен в полость бака.

Что может стать причиной для ремонта бензобака

Для автомобилей десятого семейства ВАЗ причинами для ремонта топливного бака могут послужить несколько факторов:

• старение металла — в течение длительной эксплуатации любое изделие начинает хуже выполнять свои функции;

• механические повреждения — вмятины и трещины могут возникнуть на корпусе бензобака от ударов о бордюры, выбоины и крупные камни во время движения;

• коррозия — самая частая причина выполнить ремонт бака, так как ржавчина разъедает все его части и делает дальнейшую эксплуатацию невозможной.

Бензобак может быть пробит во время движения по неровной дороге или в результате наезда на крупное препятствие

Бензобак «десятки»

ВАЗ 2110 инжектор имеет в своем распоряжении 43-литровый бензобак, которого вполне достаточно для дальних поездок. Топливный бак выполняется из хорошего металла, который в случае чего можно отлично заварить. Однако дело в том, что у классической серии бак располагался в багажнике, и хотя занимал там определенное место, но он не поддавался коррозии и другим влияниям внешней среды. Начиная с 08 модели, бензобак решили помещать в задней части машины под днищем. Это добавило эстетизма и места багажнику, однако, бак теперь напрямую стал взаимодействовать с окружающей средой. К тому же, если двигаться при полной загрузке, можно механически повредить бак, например, соскочив в яму и стукнувшись им об асфальт.

Прочие способы снизить авто

Кроме перечисленных способов, на несколько сантиметров опускается автомашина, если владелец уберет некоторые детали автомобиля.

Детали
Работы и результат
К таким элементам относятся подымающиеся прокладки из резины, стоящие под пружинами.
Их снятие помогает убрать эти несколько сантиметров.
Важной деталью, влияющей на высоты, являются амортизаторы.
Старые вазовские модели имеют удлиненные (еще разборные) элементы, а еще на машинах давних годов выпуска попадаются амортизаторы от «Москвича». Они также длиннее последних разработок, задирают авто сзади визуально

Смена этой детали также поспособствует снижению посадки.
Некоторые владельцы экспериментируют с дисками меньшего размера.
На них вешают шины низкого профиля, что тоже уменьшает высоту.
Более опытные профессиональные водители позволяют урезать сантиметры клиренса.
Это производится методом переноса точек крепежа автомобильной подвески на «шестерке», или ступиц.

Снимаем бак

Если уж так вышло, что на вашей ВАЗ 2110 инжектор прогнил (учитывая чем зимой службы посыпают дороги — это немудрено) или был пробит, то начинать ремонт нужно с того, бензобак необходимо правильно снять. Понадобится нам для этого набор инструментов и смотровая яма или эстакада. Далее, по пунктам разобрана вся работа. Узнать где что располагается можно в руководстве к автомобилю, так что мы на этом останавливаться не будем.

1. Отключаем датчик топлива просто вынув провода из разъемов.
2. Снимаем шланг со штуцера датчика.
3. Находим болты крепления хомутов и откручиваем их.
4. Снимаем вентиляционную трубу бака.
5. Снимаем массу с датчика уровня топлива и извлекаем его из бака.
6. Аккуратно снимаем сам бак.

Конечно же, желательно чтобы бак был полностью пуст, потому что снимать его нужно будет из-под машины на вытянутых руках, и каждый литр бензина будет создавать лишнюю нагрузку на вас.

История

Топливный бак Ладе Приоре достался еще от ее предшественников, таких как ВАЗ 2110. Объем топливного бака в Приоре равен без малого 43 литра. Данный объем считался инженерами АвтоВАЗа пропорциональным объему двигателя, ведь еще в далеких 80-х годах на ВАЗ 2108 устанавливали бензобак точно такого же объема. Сколько времени прошло с тех лет, а объем бака не менялся.

После завершения производства ВАЗ 2110 в 2007 году топливный бак полностью перекачивал на тот момент новейший автомобиль волжского завода – Приору. Следует отметить, что топливный бак не полностью был скопирован с ВАЗ 2110, а все-таки имеет кое-какие исправления недочетов.

Например, в ВАЗ 2110 стакан бензонасоса крепился гайками к шпилькам диаметром 5мм, что при нескольких процессов снятия и установки стакана приводило эти шпильки просто в ужасное состояние. В лучшем случае на шпильках слизывалась резьба, а в худшем при затягивании шпильку и вовсе отрывало от бака.

В Приоре же данную проблему решили установкой новых шпилек уже большим диаметром, а именно на 6мм. Данная доработка намного усилила фиксацию бензонасоса и повысила герметичность топливного бака.

Причины замены бензобака на ВАЗ 2110

Существует две основных причины, по которым автовладельцу придётся снимать бензобак на ВАЗ 2110:

• механическое повреждение бензобака. Бак можно элементарно пробить, зацепившись им за выступ, камень, или за каакое-то другое препятствие на дороге. Это происходит довольно часто. И причина этого в расположении бака на «десятке». На более ранних моделях ВАЗ (до ВАЗ 2108 включительно), бензобак находился фактически в багажнике. Из-за этого багажник этих автомобилей не мог похвастаться вместительностью, однако и бензобак был цел. Начиная с ВАЗ 2110 бак располагается ниже, под днищем машины. С одной стороны, вместительность багажника от этого увеличилась. С другой стороны, риск повреждения бака многократно возрос;

  Бак на ВАЗ 2110 расположен низко и легко пробивается

• разрушение бензобака вследствие коррозии. Это ещё одно следствие низкого расположения бака, о котором говорилось выше. Чем ниже бензобак, тем чаще он взаимодействует с водой, грязью и с реактивами, которыми посыпают дороги. И это взаимодействие бесследно не проходит.

  Насквозь проржавевший бак автомобиля ВАЗ 2110

Какой бы ни была причина, выбора у автовладельца нет: если бак потёк, его придётся снимать и заваривать (в случае когда бак новый, а повреждение механическое). Если же бак серьёзно повреждён химической коррозией, то выход только один — замена. Восстановлению такие запчасти не подлежат.

Замена бензобака на ВАЗ 2110

Для успешной замены бака на ВАЗ 2110 нам потребуются следующие инструменты и материалы:

• новый бензобак для ВАЗ 2110;
• рожковые ключи — набор;
• отвёртка плоская.

Последовательность операций при замене бака

Успех мероприятия — в скрупулёзном выполнении следующих действий:

1. ВАЗ 2110 устанавливается на эстакаду или на смотровую яму. Включается ручной тормоз.
2. В салоне отодвигается напольное покрытие, под которым находится люк бензонасоса. От этого насоса отключаются провода питания и отворачивается пара топливных трубок. Делается это с помощью рожкового ключа на 17.
3. Теперь с помощью отвёртки ослабляется хомут на наливной трубке, и она отсоединяется от топливного шланга. Эти манипуляции производятся из смотровой ямы.
4. На заливной горловине бака имеется ещё один шланг, который поддерживается хомутом. Этот хомут ослабляется торцовой головкой на 8, после чего шланг отодвигается в сторону.
5. Открывается доступ к болтам бензобака. На этих болтах держатся крепёжные планки, на которых подвешен бак. Болтов два, и они откручиваются торцовой головкой на 10.
6. После откручивания болтов крепёжные планки аккуратно отгибаются вниз.
7. Освобождённый от крепежа бензобак слегка наклоняется вниз.
8. После этого открывается доступ к последнему, самому тонкому шлангу, который снимается с бака вручную.
9. Так как все шланги и крепёжные болты отсоединены, бак можно аккуратно извлечь из-под машины.
10. На его место устанавливается новый бак, после чего производится обратная сборка крепежа, а все снятые шланги устанавливаются на штатные места.

Технические характеристики ВАЗ 2106

Эксплуатационные характеристики ВАЗ 2106 шестеркаМаксимальная скорость: 150 км/ч Время разгона до 100 км/ч: 17.5 c Расход топлива на 100км по городу: 10.1 л Объем бензобака: 39 л Снаряженная масса автомобиля: 1035 кг Допустимая полная масса: 1435 кг Размер шин: 175/70 SR13

Характеристики двигателя

Расположение: спереди, продольно Объем двигателя: 1569 см3 Мощность двигателя: 75 л.с. Количество оборотов: 5400 Крутящий момент: 116/3000 н*м Система питания: Карбюратор Турбонаддув: нет Газораспределительный механизм: OHC Расположение цилиндров: Рядный Количество цилиндров: 4 Диаметр цилиндра: 79 мм Ход поршня: 80 мм Степень сжатия: 8.5 Количество клапанов на цилиндр: 2 Рекомендуемое топливо: АИ-92

Тормозная система

Передние тормоза: Дисковые Задние тормоза: Барабанные

Рулевое управление

Тип рулевого управления: Червячный редуктор Усилитель руля: нет

Трансмиссия

Привод: Задний Количество передач: механическая коробка — 4 Передаточное отношение главной пары: 4,1

Подвеска

Передняя подвеска: Двойной поперечный рычаг Задняя подвеска: Винтовая пружина

Кузов

Тип кузова: седан Количество дверей: 4 Количество мест: 5 Длина машины: 4166 мм Ширина машины: 1611 мм Высота машины: 1440 мм Колесная база: 2424 мм Колея передняя: 1365 мм Колея задняя: 1321 мм Дорожный просвет (клиренс): 170 мм Объем багажника: 345 л

Производство

Год выпуска: с 1976 по 2005

Модификации ВАЗ 2106

ВАЗ-21061 — двигатель ВАЗ-2103 объемом 1500 см3. Изначально этим индексом предполагалось обозначать специальную версию для Канады, предусматривавшую оснащение особенными бамперами — алюминиевыми, без клыков, с накладками и законцовками из черного пластика.

ВАЗ-21062 — экспортная модификация ВАЗ-2106 с правым рулем.

ВАЗ-21063 — двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электровентилятором вместо приводимой ремнем крыльчатки (в вариантном исполнении допускался привод ремнём).

ВАЗ-21064 — экспортная модификация ВАЗ-21061 с правым рулем.

ВАЗ-21065 — модернизированная модификация с улучшенной комплектацией, выпускавшаяся в 1990 — 2001 гг. От базовой модели отличалась более мощным генератором, пятиступенчатой коробкой передач, редуктором заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс» (21053-1107010), галогенными фарами, обивкой и подголовниками сидений, а также штатным наличием заднего противотуманного фонаря и электрообогрева заднего стекла. Комплектация 21065-01 оснащалась двигателем от модели 2103.

ВАЗ-21066 — экспортная модификация ВАЗ-21063 с правым рулем.

ВАЗ-21067 — сборки «ИжАвто». Двигатель ВАЗ-21067, отличающийся от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечивало выполнение норм токсичности Евро-2.

ВАЗ-21068 — был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 — автомобили изготавливались для спецслужб. Внешне полностью идентична ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 года мог устанавливаться мотор ВАЗ-413 мощностью 140 л.с., а с 1997 года универсальный РПД для заднеприводных и переднеприводных ВАЗов ВАЗ-415.

ВАЗ-2106 «Турист» — пикап со встроенной в кузов палаткой, созданный по заказу технической дирекции. Проект был отвергнут головной дирекцией завода, а единственный серебристый экземпляр перекрасили в красный цвет и впоследствии использовали в качестве внутризаводской технички.

ВАЗ-2106 «Полседьмого» — единственный экземпляр, изготовленный по специальному заказу, поступившему от Л. И. Брежнева или кого-то из его окружения после демонстрации опытных ВАЗ-2107 высшему руководству СССР в 1979 г. Помимо экспортных бамперов, отличался сиденьями и решёткой радиатора от 2107, а также доработанным под ее установку капотом.

Промывка бензобака ВАЗ 2110

Последовательность промывки бака

Для очищения бензобака необходимо произвести следующие манипуляции:

1. Бензобак снимается с ВАЗ 2110 так, как это описано выше. После этого необходимо слить из бензобака весь оставшийся в нём бензин.
2. Теперь необходимо промыть бак. Для этого в него заливается любое моющее средство. Подойдёт даже бытовая жидкость для мытья посуды, разведённая в воде.
3. После заливки жидкости баку необходимо дать постоять хотя бы полчаса.
4. По истечении этого времени моющая жидкость сливается, а бак промывается чистой водой.

   После слива моющей жидкости бак ВАЗ 2110 промывается чистой водой

5. Далее в бак заливается специальный состав для чистки бензобаков, предварительно разведённый в воде. Оптимальным вариантом будет заливка жидкости PROLINE J.C. Это концентрированный и весьма агрессивный состав, который легко справляется с любыми загрязнениями.

   Моющий состав PROLINE J.C. оптимален для промывки бензобака ВАЗ 2110

6. Заключительный этап — сушка бензобака. Наилучшим вариантом будет продувка бака с помощью компрессора. Проблема в том, что далеко не в каждом гараже найдётся компрессор подходящей мощности. Если компрессора нет, выход лишь один: ждать, когда бак просохнет сам. Это долгий процесс, который может занять трое суток.

Описание работы аккумулятора

Аккумулятор – это устройство, с помощью которого из химической энергии получается электрическая и наоборот, с возможностью накапливать и хранить заряд. Основное назначение – обеспечить питанием электрическое оборудование неработающего автомобиля, а также запустить двигатель с помощью стартера. Если генератор не работает или не справляется с нагрузкой, его роль берет на себя АКБ. Генератор не дает разряжаться аккумулятору, так как является источником его подзарядки.

По типу электролита аккумуляторные батареи делятся на две большие группы: щелочные и кислотные, по материалу электродов они делятся на:

• свинцовые;
• цинковые с добавлением серебра;
• никель-кадмиевые;
• железо-никелевые.

Наибольшей популярностью пользуются свинцово-кислотные батареи. Принцип работы аккумулятора прост: благодаря химическим процессам вырабатывается электрический ток, который необходим для запуска двигателя. Работающий мотор получает электроэнергию от генератора. В этом случае электрическая энергия получается из механической. АКБ получает электроэнергию от генератора и преобразует ее в химическую, накапливая ее для дальнейшего использования.

Габаритные и геометрические размеры кузова ВАЗ 2110

Сходящие с конвейера автомобили имеют строго выверенные кузовные размеры. Как правило, при покупке нового автомобиля на это особого внимания никто не обращает.

Однако потребность измерять и сверять с руководством по эксплуатации геометрические размеры кузова у ВАЗ 2110 может возникнуть в таких случаях:

• вы покупаете автомобиль с рук, и не уверены в том, что он не побывал в аварии. Именно из-за этого, как правило, чаще всего нарушается геометрия ВАЗ 2110;
• вы сами попали в аварию, даже налетели на камень, бордюр и т.п., от чего машина получила серьезный удар. Основные справочные размеры точек крепления узлов и агрегатов

Заводские габариты

Все линейные размеры кузова ВАЗ 2110 можно найти, полистав книжку по эксплуатации или «порывшись» в интернете.

Но главные габариты таковы:

Длина:

• если взять конечные точки переднего и заднего бамперов, то здесь имеем 4265 мм;
• длина между центрами передних и задних колес, т.н. колесная база, составляет 2492 мм;
• от центра переднего колеса до крайней точки переднего бампера – 829 мм;
• от центра заднего колеса до конечной точки заднего бампера – 944 мм.

Высота ВАЗ 2110 – 1420 мм.

Заводские габариты по длине и ширине

Ширина:

• спереди по крайним точкам «заводских» зеркал – 1875;
• спереди без учета зеркал (чисто «железо») – 1680 мм;
• расстояние между центрами передних колес – 1400 мм;
• задняя часть автомобиля имеет ширину между центрами колес 1370 мм.

Визуальная проверка

Как проверить, что у ВАЗ 2110 все в порядке с геометрией кузова? Для визуального определения есть два метода, которые желательно применять оба:

Визуальный осмотр стоящего автомобиля со всех сторон

Особое внимание следует уделить зазорам. У ВАЗовских машин они довольно заметные

Но главное – они должны быть одинаковыми с обеих сторон машины; Размеры проемов и зазоры сопрягаемых деталей
Проверка во время езды. Причем, находиться нужно не за рулем, а в машине, едущей вслед за «десяткой». Битая и «топорно» исправленная геометрия кузова выдаст себя тем, что машина на прямом участке дороги будет двигаться как бы немного боком.

Инструментальная проверка по контрольным точкам

И все же, далеко не всегда все так просто. И даже опытный глаз не всегда заметит маленькие «несоответствия». При грамотном ремонте кузова геометрические размеры можно проверить, только произведя замеры. Профессионалы для этого используют специальные измерители.

Но для проведения данной процедуры в домашних условиях достаточно обычной рулетки. Нужно найти специальные контрольные отметки, которые находятся на днище ВАЗовского кузова. Именно от них следует производить замеры. Как и в какой последовательности – можно узнать из эксплуатационной инструкции к ВАЗ 2110.

Если же, скажем, вам нужно убедиться, что линейные размеры именно вашей машины (например, вы меняли крылья, дверь и т.п.) совпадают, то не всегда следует доверять даже инструкции по эксплуатации, там тоже иногда можно найти ошибки.

Как контрольные габариты кузова используйте самолично снятые размеры с той стороны автомобиля, где никаких замен и рихтовок не проводилось.

Контрольные точки на кузове и днище

Снимать размеры необходимо по следующим точкам:

1. Диагональ. Прежде, чем, используя контрольные точки, измерять кузовные размеры, можно сделать всего два замера, которые помогут прояснить картину. Загоните машину на эстакаду или яму и рулеткой снизу промерьте размеры по диагонали. Они должны совпадать, что называется, тютелька в тютельку. Совпадают? Отлично, но на этом останавливаться не стоит;
2. Стойки. Обязательно нужно проверить стойки. Вначале – с не битой стороны (если такая известна), затем – с битой. В принципе, кузовные точки в данном случае можно выбрать любые (главное – одни и те же с обеих сторон). К примеру, от стойки до края загиба на задних дверях. Также – на передних. Размеры совпадают – великолепно. Перемещаемся дальше;
3. Крыша. Чтобы убедиться, что у ВАЗ 2110 не «повело» крышу, необходимо замерить размеры дверных диагоналей – от нижнего заднего угла по диагонали до верхнего переднего угла. Естественно, размеры с обеих сторон должны быть одинаковыми. Дополнительно к этому желательно померить и диагонали самой крыши;
4. Переднее стекло. Почему-то многие считают, что если лобовое стекло «сидит» нормально, то контрольные замеры не нужны, мол, геометрические размеры кузова в порядке. Это ошибка. Замерять нужно – причем, по диагонали, и выбрав точки на одинаковом расстоянии с обеих сторон.

Правка кузова по размерам справочным.

Конструкция каркаса ваз 2113, инструкции по ремонту и замене деталей кузова ваз 2114, руководство по снятию и установке омывателя. Элементы кузова лада 2113, уход за кузовом лада 2115. Регулировка дверей, капота, бампера.

• Основные справочные размеры для проверки пола кузова
• 0 – базовые линии
• 1 – оси передних болтов крепления растяжек передней подвески
• 2 – центр опоры передней подвески силового агрегата
• 3 – центр опоры левой подвески силового агрегата
• 4 – центры верхних шарниров передних телескопических стоек передней подвески
• 5 – центры шарниров рычагов передней подвески
• 6 – точки пересечения осей приварных болтов крепления рулевого механизма с поверхностями кронштейнов
• 7 – точки крепления задней опоры подвески силового агрегата
• 8 – точки пересечения осей задних приварных болтов крепления рычагов задней подвески с поверхностями задних лонжеронов
• 9 – центры верхних опор амортизаторов задней подвески

Значительная часть ремонтных работ по м ваз 2115, тем более поступающим после дорожно-транспортных происшествий, приходится на ремонт кузовов ваз 2113. В большинстве случаев при ремонте требуется проверка геометрии точек крепления узлов и агрегатов шасси лада самара 2

Повреждения кузова могут быть самыми различными. Поэтому правила ремонта в каждом отдельном случае должны быть свои, наиболее подходящие для этих повреждений, при этом необходимо максимально использовать возможности рихтовки поврежденных панелей. По возможности необходимо избегать термического воздействия на металл, чтобы не нарушать заводскую сварку и антикоррозионную защиту кузова. Лицевые панели кузова снимать только в крайних случаях, чтобы определить места повреждений, выправить или выверить кузов.

В случаях значительных повреждений кузова рекомендуется снимать все внутренние обивочные детали, чтобы облегчить измерение, контроль и установку гидравлических и винтовых домкратов для устранения перекосов и повреждений кузова ваз 2114.

Справочные линейные размеры проемов дверей и задних боковых окон

Справочные линейные размеры проемов ветрового и заднего окон

Правкой необходимо восстановить первоначальные линейные размеры и местоположения силовых агрегатов, размеры проемов ветрового окна, капота, дверей

Выступание лицевых поверхностей и съемных деталей относительно соседних панелей устраняется их подгонкой и регулировкой.

>Ваз 2114, 2115, 2113 технические характеристики. Объем багажника лада 2114

Связанные модели на базе семейства

LADA 1106

ВАЗ-21106 поздней модификации

Совместный проект компании АвтоВАЗ и фирмы «Мега-Лада», созданный на основе автомобиля ВАЗ-2110 для его омологации в группе WRC.

Концепт-кар, выставленный на выставке МИМС-96, назывался «Жёлтая Акула». На концепт-каре устанавливались оригинальные колесные диски фирмы Slik жёлтого цвета.

Двигатель «Мега-Лада Мотор-спорт» — на основе «восемьдесят третьего» блока. Позже он был заменён на Opel C20XE 16V мощностью 150 л. с. Двигатели, коробки передач и другое оборудование поставляло спортивное отделение английского филиала General Motors — Vauxhall. Автомобили «бюджетной» комплектации отличались двигателем Opel Ecotec X20XEV мощностью 136 л. с.

Изначально на автомобиль устанавливались тормозные механизмы марки «Lockheed».

Кузов ВАЗ-21106 отличается от ВАЗ-2110 задними и передними крыльями с расширенными арками колёс. В фирме «Арсенал-авто» на этот автомобиль устанавливали внешний пластиковый обвес. Впоследствии данный обвес по желанию клиентов стали устанавливать и на обычные «десятки», комплект назывался «Нола».

В 1998 был изменён дизайн автомобиля, в связи с популярностью модели у спецслужб. В 1999 году дизайн автомобиля был изменён на более практичный. Была изменена форма бамперов, удалены пластиковые накладки на дверях и капоте. По словам производителя, это уменьшило уровень шума в салоне автомобиля при движении со скоростью выше 200 км/ч. Некоторые автомобили были с минимальным обвесом, похожим на 21106 «С» и иногда с двумя овальными воздухозаборниками на капоте.

В 2003 произошла смена пластикового обвеса на совершенно другой по форме. Также были выпуски с полным отсутствием обвеса за исключением расширенных колесных арок.

Фирма «ФРОСТ» занималась установкой системы кондиционирования воздуха в салоне. В автомобиль любой комплектации устанавливался гидроусилитель немецкой фирмы ZF.

Выпускалась версия ВАЗ-21106 с кузовом типа купе.

Автомобиль удостаивался приза журнала «За Рулем» — «За лучшие экспонаты МИМС-96».

Модификации

• ВАЗ 21107 — модификация для соревнований ралли. Вварной каркас безопасности, иная конструкция подвески. Предварительно изготовленные в НТЦ ВАЗа, тестировались и доводились фирмой «MSD». Тестирование на английских раллийных трассах проводил Алистер МакРей.
• ВАЗ 21127 — модификация с кузовом ВАЗ-2112. Увеличена мощность двигателя.
• ВАЗ-21106 «С» Купе — модификация с кузовом типа «купе», двигатель Opel C20SEL мощностью 136 л. с.
• ВАЗ 21106 WTCC — участвовала в международном чемпионате FIA WTCC 2008 года, используясь командой «Русские медведи» (Russian Bears Motorsport). В использовалась командой «Lada Sport».

LADA Tarzan 2

ВАЗ-2111-90 Тарзан-2

Семейство легковых автомобилей, выпускавшихся АвтоВАЗом. Семейство состоит из ВАЗ-211290 и ВАЗ-211190.

В 1999 году предприятие «Лада-Консул» совместно с дизайнерской организацией DECON и НТЦ ОПП АВТОВАЗа создали внедорожник под названием «Тарзан 2». Данный автомобиль имел кузов от семейства переднеприводной модели ВАЗа (ВАЗ-2112) и раму с установленными на неё основными агрегатами от автомобиля «Нива» (подвески, КПП, раздаточная коробка передач, рулевое управление). Агрегаты, кроме карданных валов (была изменена длина), пружин, амортизаторов и рамы, были использованы от серийно выпускаемых автомобилей ВАЗ. Кузов смонтирован на раму через резиновые подушки. Задняя подвеска была позаимствована у «Нивы», что повлекло также перенос редуктора и приводных валов. Задние тормоза аналогичны передним, то есть дисковые, колёса 15-дюймовые. Несмотря на возросший на 150 кг вес относительно Нивы расход топлива нового вседорожника благодаря хорошей аэродинамике оказался заметно меньше.

В дизайне также произошли изменения: сочленения рамы и кузова были закрыты мощными трубами в виде порогов, накладки на арки колёс, задававшие новую форму крыльям и размерами арки, и накладки, выполненные из труб, под передним и задним бамперами. В салоне изменилась облицовка центрального тоннеля: использовалась обшивка от ВАЗ-21213, и на ней находилось три рычага (КПП и ещё два, управления раздаточной коробкой).

Автомобили изготавливали на заказ, общее число выпущенных «Тарзанов» не превысило нескольких сотен.

Ремонт бака

Первым делом мы должны оценит состояние бака, стоит ли его ремонтировать его, и пригоден ли он еще к ремонту. Возможно, что будет куда проще и дешевле просто купить новый бензобак. В качестве ремонта мы рассматриваем только сварку, так как никакие заплатки на клею не помогут, если бак ВАЗ 2110 инжектор прогнил или вовсе пробит.

Но, если вы с этим знакомы и в наличии весь инструмент, то справиться можно очень быстро. Мы же можем дать лишь небольшие рекомендации, в числе которых то, что варить бак необходимо только автогенной сваркой с применением аргона в качестве охладителя. Начинать и заканчивать швы нужно до и после нескольких сантиметров возле латки. Нужно это для того, чтобы потом не произошло расслоения по шву. В принципе, поваренный бак может служить ровно столько, сколько будет служить вся машина, от наличия латки хуже он ни разу не будет.

Как снять топливный бак? ВАЗ 2112
