Как правильно считать цилиндры двигателя

Почему троит двигатель

Из часто встречающихся поломок данного силового агрегата отмечается такие дефекты, как неустойчивая работа и троение мотора. Подобные отказы происходят вследствие появления неисправностей в узлах и деталях двигателя:

• снижение давления топлива;
• дефекты элементов газораспределительного механизма;
• сбои в работе датчиков;
• нарушение герметичности в шлангах;
• неисправная дроссельная заслонка.

Мощность силового агрегата снижается по следующим причинам:

• низкая компрессия в одном или нескольких цилиндрах;
• прогорание прокладок;
• износ стенок цилиндров;
• стирание колец поршневых;
• деформация поршней под воздействием высоких температур.

Троение движка можно устранить при помощи промывки форсунок. Причины нестабильной работы силового агрегата могут крыться в неисправности следующих устройств:

• свечи для Приоры 16 клапанов;
• катушка зажигания;
• заслонка дроссельная;
• регулятор холостого хода;
• аккумулятор;
• стартер;
• катушка зажигания;
• бензонасос;
• топливный фильтр;
• регулирующее устройство давления топлива.

Свечи на Приору можно заменить самостоятельно. Для этого необходимо ознакомиться с принципами правильного выбора и замены данных узлов, описанными в специальных статьях в интернете.

Эталоны лошадиной силы

В Российской Федерации величина лошадиной силы установлена равной 735,499 Вт.

В большинстве европейских стран лошадиная сила определяется как 75 кгс·/, то есть как мощность, затрачиваемая при равномерном вертикальном поднимании груза массой в 75 кг со скоростью 1 метр в секунду при стандартном ускорении свободного падения (9,80665 м/с²). В таком случае 1 л. с. составляет ровно 735,49875 , что иногда называют метрической лошадиной силой, хотя она не входит в метрическую систему единиц.

В США и Великобритании в автомобильной отрасли чаще до сих пор приравнивают лошадиные силы к 745,69988145 Вт (обозначение англ. hp), что равно 1,01386967887 метрической лошадиной силы.

В США также используются электрическая лошадиная сила и котловая лошадиная сила (Boiler horsepower

— используются в промышленности и энергетике).

Как располагаются цилиндры в двигателях

Существуют разные модели двигателей – это и старинные одно- и двухцилиндровые ДВС, традиционные рядные четырех- и шестицилиндровые модели.

Более крупные агрегаты имели V-образные блоки – такие агрегаты могли иметь восемь и более камер сгорания.

Рядное расположение

При рядном расположении в блоке цилиндры располагаются в один ряд. В такой конфигурации существуют двух, трех, четырех, пяти и даже шестицилиндровые моторы.

Двух- и трехцилиндровые ДВС сейчас устанавливаются на современных авто не так часто, хотя популярность их медленно набирает обороты.

Этому способствовали умные системы приготовления топливной смеси и турбины – например, турбированная версия двухцилиндрового ДВС хетчбека Fiat 500. Трехцилиндровый рядный двигатель можно встретить на «Деу Матиз» и многих других.

Что касается рядной «четверки», то такие блоки устанавливаются в большинстве двигателей для легковых авто – объемы таких движков начинаются от 1 л., а самый объемный рядный ДВС – 2,4 л. и более.

Пятицилиндровые двигатели с рядным расположением на автомобилях, производимых серийно, стали появляться в 70-х годах. В числе первых можно выделить дизельные модели Mercedes – они устанавливались в 1974 году на модели в кузове W123.

А уже в 1976 году построили пятицилиндровый мотор от Audi. Начиная с конца 80-х годов рядная пятерка уже никого не удивляла и успешно устанавливалась на самые разные автомобили Fiat, Volvo и других автобрендов.

Рядная «шестерка», которая в 80-х и 90-х была очень популярна в Европе, нынче превратилась в вымирающий вид.

Про восьмицилиндровые модели и говорить не стоит – с такой компоновкой давно попрощались еще в 30-е годы.

Почему? С увеличением объемов блоки также увеличивались. Это создавало конструкторам и инженерам массу проблем при компоновке.

К примеру, втиснуть рядную восьмерку в переднеприводный автомобиль получилось только в двух случаях – это Austin Maxi 2200, который производился в 60-х, и Volvo S80.

В два ряда

Как сделать большой рядный ДВС короче и компактнее?

Двигатель можно “разрезать” пополам, установить две части рядом и заставить поршни вращать один коленчатый вал. Такие моторы имеют форму буквы “V».

Здесь камеры сгорания располагаются в два ряда под углом друг к другу. Такая конфигурация очень популярна у производителей и уступает только рядной «четверке».

В первые такой силовой агрегат появился на Lancia Aurelia, это был 1950 год. За счет своих компактных размеров автомобиль быстро стал популярным среди автомобилистов.

Восемь камер сгорания в этой конфигурации располагаются по четыре в два ряда. Это самая компактная компоновка для крупнообъемных ДВС. Самый большой объем за всю историю автомобилестроения в такой V-компоновке составлял 13 литров. В случае с двенадцатью цилиндрами разница только в их количестве.

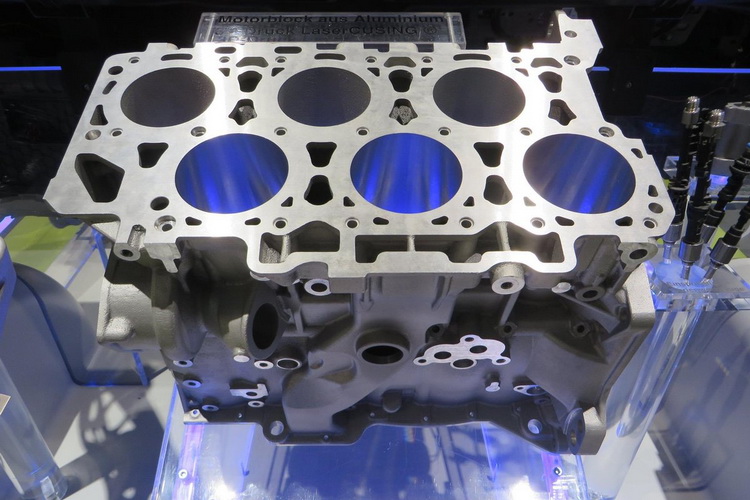

Со смещением

Конструкторы и инженеры искали компромиссное решение, чтобы создать мощный и в тоже время компактный силовой агрегат для легковых авто в среднем классе. Двигатель со смещением – это шестицилиндровый V-образный блок.

Цилиндры расположены друг напротив друга в шахматном порядке. Шесть цилиндров под углом в 15 градусов образуют достаточно узкий и короткий агрегат. Среди примеров можно привести VR6, которые устанавливались на «Golf» от Фольксваген.

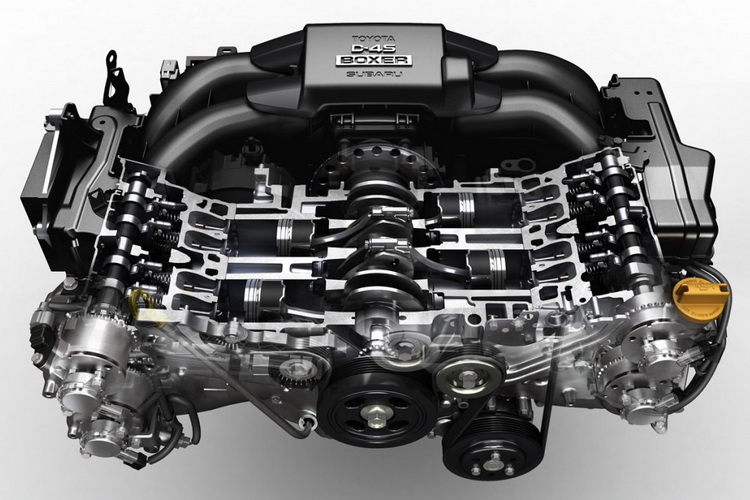

Оппозитный тип

Как известно, на V-образном блоке угол развала двух частей составляет – 90 или 60 градусов. Если угол развала между двумя частями будет 180 градусов, то это оппозитный двигатель.

Здесь цилиндры располагаются друг напротив друга, горизонтально. Коленчатый вал в таких моделях общий, установлен в центре, а поршни двигаются от него.

Одним из первых таких конструкций стала отечественная разработка, которая использовалась при строительстве дирижабля «Россия». Кстати, несмотря на передовую конструкцию ДВС, дирижабль в небо не взлетел. Также можно вспомнить французские агрегаты от Gorbon-Brille.

А тот, кто разработал и запустил традиционный привычный каждому оппозитный мотор, это Фердинанд Порше. Первая партия автомобилей «Жук» комплектовалась именно этими ДВС в 1937 году.

Аналогичную конструкцию применили и на «Ford» А, С, F. В 1920 году баварский автомобильный концерт предложил свою конструкцию оппозитного мотора.

Моторы W

В данных силовых агрегатах соединены для ряда камер сгорания с VR-расположением. В каждом ряду цилиндры размещаются под углом 15 градусов.

Оба ряда находятся под углом в 72 градуса. В случае с восьмицилиндровым мотором, блок представляет собой два V-образных блока, которые находятся под углом в 72 градуса.

Кривошипно-шатунный механизм

• Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
• Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
• Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
• Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.

Важным предупреждением для водителей, которые только познают принципы устройства автомобиля, и пытаются своими руками производить ремонт узлов и механизмов. Не путайте такие понятия, как нумерация цилиндров и порядок зажигания.

От чего зависит нумерация цилиндров двигателя

Тем не менее, важно знать, что каким бы ни была компоновка двигателя и расположение цилиндров, в цилиндре № 1 – главный цилиндр, всегда располагается свеча № 1. Естественно, это порядок, в котором пронумерованы цилиндры любого двигателя. От чего зависит расположение и нумерация цилиндров двигателя:

От чего зависит расположение и нумерация цилиндров двигателя:

Естественно, это порядок, в котором пронумерованы цилиндры любого двигателя. От чего зависит расположение и нумерация цилиндров двигателя:

• тип привода: передний или задний;
• тип двигателя: рядный или V-образный;
• способ установки двигателя: поперечный или продольный;
• направление вращения двигателя: по или против часовой стрелки.

Расположение цилиндров в многоцилиндровых двигателях, выглядит следующим образом:

• вертикально – то есть в один ряд, без угловых отклонений;
• наклонно – под углом 20°;
• V- образно – в два ряда. Углы между рядами могут быть 90 или 75 градусов;
• оппозитно (горизонтально) – угол между цилиндрами равен 180°. Такое расположение цилиндров применяется в двигателях для автобусов, что позволяет размещать двигатель под полом салона, освобождая полезную площадь.

Нумерация цилиндров на разных типах двигателей

Как таковой, строгой международной системы расположения и нумерации цилиндров двигателя не существует. И это плохо. Посему, прежде, чем приступать к какому-либо виду ремонта двигателя или системы зажигания, окунитесь с головой в Инструкцию по эксплуатации и ремонту именно вашего авто.

Заднеприводные 4-х и 6-ти рядные двигатели в США имеют главный цилиндр №1 от радиатора, остальные цилиндры нумеруются по направлению к салону. Но, есть и обратная нумерация, когда главным цилиндром считается тот, который ближе к салону.

У французских двигателей нумерация цилиндров происходит со стороны коробки передач. А нумерация цилиндров V-образных двигателей идёт с правого полубока, т.е. со стороны крутящего момента.

Переднеприводные автомобили, как правило, имеют поперечно установленный двигатель. Здесь нумерация цилиндров идет с одной из сторон, а цилиндр №1 расположен со стороны пассажирского места.

V-образные многоцилиндровые двигатели имеют главный цилиндр со стороны водителя в ряду, который ближе к салону. Затем идут нечетные цилиндры двигателя, а с противоположной стороны (ближе к радиатору) – чётные.

Поэтому, для того, чтобы вы окончательно не запутались из-за отсутствия единого международного стандарта расположения и нумерации цилиндров двигателя, пользуйтесь Руководством по эксплуатации от производителя.

Удачи вам в изучении нумерации и расположения цилиндров двигателя.

carnovato.ru

Вы здесь

Грузовые автомобили с объемом кузова 36 кубических метров, относятся к категории среднетоннажного транспорта, способного осуществлять перевозки грузов, весом в 5 тонн. Современная машиностроительная индустрия, это разнообразие надстроек для грузовых автомобилей и различные вариации с габаритами кузова. Если при стандартных габаритах почти 6-ти метрового кузова (тент, фургон, изотерма, рефрижератор) объем грузового отсека колеблется в районе 36 кубов, то при длине 7 метров достигает 45 кубических метров. В том числе и грузоподъемность, может быть увеличена до 7 тонн.

Грузовые автомобили с объемом кузова 36 – 45 кубов и грузоподъемностью 5 тонн, отлично подходят как для городских, так и для междугородных перевозок. Данный тип автомобилей, один из популярных среди грузовых перевозок автомобильным транспортом. Обусловлено это в первую очередь, все теми же вместительными габаритными размерами кузова и сравнительно низкой стоимостью аренды. Представьте, что Вам необходима перевозка объемного груза, но вес которого не превышает 5 тонн. Не будь варианта с увеличенным кузовом, объемом в 45 м3, пришлось бы нанимать десятитонник, аренда которого почти в два раза дороже.

Цена аренды грузового авто 36 – 45 м3

предоставляет в аренду автомобили с объемом 36 – 45 кубов, для перевозки различных грузов по всем городам России. В нашем автопарке всегда найдется необходимый автотранспорт как иностранного, так и отечественного производства. Тентованный и промтоварный кузов (фургон) имеют объем от 36 м3, до 45 кубов. Кузов изотермический и рефрижераторного типа у пятитонников, обладают объемом в 36 кубов. Как формируется цена аренды среднетоннажного грузовика? Для межгорода, это стоимость 1 км (хотя тут стоит отметить, что междугородние перевозки носят по большей части договорной характер), а для городских перевозок, это стоимость 1 часа работы транспортного средства.

Грузоподъемность	Объем кузова	Тип кузова	Цена 1 час	Цена за 1 км
5 тонн	36 — 45 м3	тент, фургон, борт	900 руб	22 руб
5 тонн	36 м3	изотрема	1000 руб	25 руб
5 тонн	36 м3	рефрижератор	1100 руб	27 руб

Заказать перевозку груза объемом 36 – 45 м3

У Вас есть груз, объем которого достигает 45 кубических метров? Необходима доставка груза из одного города России в другой или в страны СНГ? Закажите перевозку в нашей компании. Просто позвоните по телефонам или оставьте онлайн заказ на нашем сайте. Мы имеем 7 представительств, в различных городах России и собственный, современный автопарк. Поэтому очень быстро и бережно, доставим Ваш груз в точно назначенное время. Наше сотрудничество, распространяется не только на любые формы организаций, но и на частных лиц в том числе. Оплатить перевозку своего груза, Вы можете любым удобным для Вас способом.

Какие типы грузов мы перевозим?

Используя для перевозок пятитонники с объемом кузова 36 – 45 кубов, мы перевозим все типы грузов. Но или почти все, в исключения можно добавить: сыпучие и опасные грузы

В остальном, совершенно неважно, что Вы везете. Стройматериалы, запчасти, мебель или продукты питания

На балансе автопарка, есть грузовики со всеми существующими видами кузова. Необходима перевозка простых грузов, к Вашим услугам тентованный грузовик. Для продуктов питания, заморозки и других видов груза, требующих соблюдения температурных условий, мы всегда готовы предложить изотермические и рефрижераторные фургоны. Пиломатериал, арматура, сыпучие стройматериалы в мешках, кирпич, перевезем с помощью бортового транспорта. Иными словами, какой бы не был Ваш груз, с объемом 45 м3 или намного больше. Нам по силам перевозка любых грузов, в любом объеме, на любые расстояния.

Ремонт узлов автомобиля

Устройство блока цилиндров состоит из деталей, которые функционируют в агрессивных условиях, поэтому часто подвергаются поломке и износу.

Восстановление блока цилиндров двигателя состоит из таких операций:

№ работ	Выполняемые операции	Техническое оснащение.
1	Шлифовка поверхности упор подшипников коленчатого вала	Вертикально-фрезерный станок
2	Замена стертых втулок распредвала	Устройство для запрессовки
3	Восстановление резьбовых отверстий	Сверленое оснащение, набор сверл, лерка, плашка
4	Выпрессовка штифтов крепления	Специальный пресс
5	Расточка, ремонт крышки ЦПГ двигателя. Регулировка по плоскости, установка по отверстиям	Вертикально-фрезерный станок
6	Обработка корпуса под гильзы и расточка под упорные кромки	Вертикально-расточной станок
7	Расточка посадочных мест коренных подшипников	Горизонтально-расточной станок
8	Газо-термическое напыление на обработанные гнезда подшипников	Специальное технологическое оснащение
9	Двухконтурная расточка корпуса	Хонинговальный станок
10	Мойка мотора и прочистка масляных каналов	Оборудование для струйной мойки деталей.
11	Покраска блока	Краскопульт. Компрессор.

Ремонтирование блока цилиндров двигателя заканчивается контрольным осмотром на проверочной плите. С помощью щупа и индикаторных приспособлений проверяется жесткость установки и соосность крепления узлов в блоке цилиндров двигателя. После восстановление корпуса цилиндров двигателя проводится испытание на герметичность.

Сборка ГБЦ

Ремонт головки блока цилиндра двигателя выполняется по таким причинам:

• обрыв ремня приводного вала;
• деформация гбц вследствие перегрева;
• длительность строк службы;
• неправильная сборка после ремонта блока цилиндров агрегата.

Дефектовка деталей головки блока цилиндров двигателя

Восстановить дефекты можно следующими действиями:

• притирание клапанов;
• шлифуется головка блока цилиндров;
• проводится замена прокладок, ремней;
• растачиваются втулки, седла клапанов.

Послеремонтный контроль

После дефектовки головка блока цилиндров проходит покраску, проверяется давление в цилиндре.

Показатель, который указывает на эффективную работоспособность деталей устройства блока цилиндров двигателя — это компрессия.

Какое давление в цилиндрах двигателя разных марках.

Завершающий этап, покраска

Прежде чем покрасить блок цилиндров двигателя необходимо провести подготовительные операции, которые состоят из таких пунктов:

• очистка деталей от налипшей грязи, масла, нагара;
• удаление следов коррозии (если они есть);
• шлифовка загрязненных резьбовых каналов.

Головка блока цилиндров красится отдельно, чтобы не забились воздушные и масляные каналы.

Работа цилиндров не зависит от покраски, но она важна для защиты блока от загрязнения.

Чем покрасить мотор зависит от финансовых возможностей. Интернет магазины предлагают большое разнообразие средств, которыми можно обработать поверхность деталей после ремонта блока и цилиндров двигателя.

Прежде всего, обращаем ваше пристальное внимание на тот факт, что понятия «нумерация цилиндров» и «порядок работы цилиндров» (встречаются также варианты «порядок работы двигателя», «порядок работы зажигания») — не одно и то же. Эти понятия между собой связаны, но не равнозначны. Последовательность работы зажигания в цилиндрах автомобильных двигателей, как правило, не совпадает с нумерацией цилиндров

Твердое правило, которое можно запомнить, это то, что первый цилиндр (№ 1) всегда считается главным, и на нем всегда устанавливается свеча № 1

Последовательность работы зажигания в цилиндрах автомобильных двигателей, как правило, не совпадает с нумерацией цилиндров. Твердое правило, которое можно запомнить, это то, что первый цилиндр (№ 1) всегда считается главным, и на нем всегда устанавливается свеча № 1.

Кривошипно-шатунный механизм

• Маховик поддерживает инерцию коленвала для вывода поршней из верхних или нижних крайних положений, а также для более равномерного его вращения.
• Коленчатый вал преобразует линейное движение поршней во вращение и передает его через механизм сцепления на первичный вал КПП.
• Шатун передает усилие, прикладываемое к поршню на коленчатый вал.
• Поршневой палец создает шарнирное соединение шатуна с поршнем. Изготавливается из легированной высокоуглеродистой стали с цементацией поверхности. По сути является толстостенной трубкой со шлифованной наружной поверхностью. Бывает двух видов: плавающий или закрепленный. Плавающие свободно перемещаются в бобышках поршней и во втулке, запрессованной в головку шатуна. Не выпадает палец из этой конструкции благодаря стопорным кольцам, устанавливающимся в пазы бобышек. Закрепленные удерживаются в головке шатуна за счет горячей посадки, а в бобышках вращаются свободно.

По большому счёту, нам, обычным автолюбителям, совершенно не обязательно знать порядок работы цилиндров двигателя. Ну, работает и работает. Да, с этим трудно не согласится. Не нужно до того момента, пока вы не пожелаете своими руками выставить зажигание или не займетесь регулировкой зазоров клапанов.

И совершенно не будет лишним знание о порядке работы цилиндров двигателя автомобиля, когда вам нужно будет подсоединить высоковольтные провода к свечам, либо трубопроводы высокого давления у дизеля. А если вы затеете ремонт головки блока цилиндров?

Ну согласитесь, смешно будет ехать на автосервис для того, чтобы правильно установить ВВ провода. Да и ехать-то как? Если двигатель троит.

Что значит порядок работы цилиндров двигателя?

Последовательность, с которой чередуются одноименные такты в разных цилиндрах и называется порядком работы цилиндров.

От чего зависит порядок работы цилиндров? Есть несколько факторов, а именно:

-расположение цилиндров двигателя: однорядное или V-образное; -количество цилиндров; -конструкция распредвала; -тип и конструкция коленвала.

Читать дальше: Масло transmax dex iii multivehicle

Рабочий цикл двигателя

Рабочий цикл двигателя состоит из газораспределительных фаз. Последовательность этих фаз должна равномерно распределяться по силе воздействия на коленчатый вал. Именно в этом случае происходит равномерная работа двигателя.

Обязательным условием является то, что цилиндры, работающие последовательно, не должны находиться рядом. Для этого и разрабатываются производителями двигателей, схемы порядка работы цилиндров двигателя. Но, во всех схемах порядок работы цилиндров начинает свой отсчет с главного цилиндра №1.

У двигателей одного типа, но разных модификаций, работа цилиндров может отличаться. Например, двигатель ЗМЗ.

Порядок работы цилиндров двигателя 402 – 1-2-4-3, в то время как порядок работы цилиндров двигателя 406 – 1-3-4-2.

Если углубится в теорию работы двигателя, но так, чтобы не запутаться, то мы увидим следующее.

Полный рабочий цикл 4-х тактного двигателя проходит за два оборота коленвала. В градусах это равно 72° . У 2-х тактного двигателя 360° .

Колена вала смещают на определенный угол для того, чтобы вал находился под постоянным усилием поршней. Этот угол напрямую зависит от количества цилиндров и тактности двигателя.

Порядок работы 4 цилиндрового двигателя, однорядного, чередование тактов происходит через 180°, ну а порядок работы цилиндров может быть 1-3-4-2 (ВАЗ) или 1-2-4-3 (ГАЗ).

Порядок работы 6 цилиндрового рядного двигателя 1-5-3-6-2-4 (интервал между воспламенением составляет 120° ).

Порядок работы 8 цилиндрового V-образного двигателя 1-5-4-8-6-3-7-2 (интервал между воспламенениями 90° ).

Существует, например, порядок работы 12 цилиндрового двигателя W-образного: 1-3-5-2-4-6 – это левые головки блока цилиндров, а правые: 7-9-11-8-10-12

Для того, чтобы вам был понятен весь этот порядок цифр, рассмотрим пример. У 8 цилиндрового двигателя ЗиЛ порядок работы цилиндров следующий: 1-5-4-2-6-3-7-8. Кривошипы расположены под углом 90° .

То есть если в 1 цилиндре происходит рабочий цикл, то через 90 градусов поворота коленвала, рабочий цикл происходит в 5 цилиндре, и последовательно 4-2-6-3-7-8. В нашем случае один поворот коленвала равен 4 рабочим ходам.

Естественным образом напрашивается вывод, что 8 цилиндровый двигатель работает плавне и равномернее, чем 6 цилиндровый.

Скорее всего, глубокое знание порядка работы цилиндров двигателя вашего автомобиля, вам не понадобится. Но общее представление об этом иметь необходимо. А если вы задумаете произвести ремонт, например головки блока цилиндров, то эти знания лишними не будут.

Успехов вам в изучении порядка работы цилиндров двигателя вашего автомобиля.

Плюсы и минусы ДВС с большим и малым объемом

Каждый тип моторов имеет свои достоинства и определенные недостатки, что может существенно повлиять на выбор нового авто.

Достоинства малолитражных двс:

• экономичный расход топлива;
• дешевле стоимость и обслуживание других деталей, например, коробки и ходовой;
• турбированный вариант сочетает в себе высокую производительность при минимальных нагрузках и небольшом рабочем объеме.

Недостатки двигателей с маленьким литражом:

• слабая мощность, из-за чего автомобиль обладает маленькой грузоподъемностью;
• недостаточная динамика;
• низкий ресурс мотора из-за частой езды на повышенных оборотах;
• турбированный вариант очень дорогой в обслуживании.

Достоинства объемных моторов:

• мощность выше, чем у экономичных аналогов;
• увеличенный ресурс (двигатель реже работает на максимальных оборотах, поэтому будет дольше служить);
• отличная динамика (для выполнения обгона реже нужно переключаться на пониженную скорость);
• зимой быстрее прогреваются;
• атмосферные модификации не прихотливы к качеству топлива.

Недостатки объемных силовых агрегатов:

• увеличенный расход топлива;
• обслуживание дороже, чем в случае с экономным аналогом (нужно заливать больше масла и охлаждающей жидкости, устанавливать более качественную коробку, подвеску и тормоза);
• высокие налоги при перерегистрации (покупка на вторичном рынке) и растаможке;

Как видно, объем мотора тесно связан с дополнительными растратами, как в случае с малолитражками, так и с более «прожорливыми» аналогами. В виду этого, подбирая модификацию авто по литражу, каждый автомобилист должен исходить из условий, в которых будет эксплуатироваться машина.
