Нет искры ваз 2109 карбюратор

Особенности устройства

Катушка зажигания служит для получения искры, выходящей из электродов свечей зажигания. Если говорить коротко и просто, то это маленький трансформатор, который работает в импульсном режиме и преобразует 12 вольт от автомобиля в 20-30 тысяч вольт на выходе. Для передачи импульса используют высоковольтные провода, которые также иногда становятся причиной неисправности катушки.

Система зажигания трамблерного типа работает просто — трамблер (распределитель) получается низковольтный импульс от сети автомобиля, передает его на катушку, а она, в свою очередь, трансформирует импульс в импульс высокого разряда. Далее трамблер распределяет искры по цилиндрам в зависимости от порядка их работы.

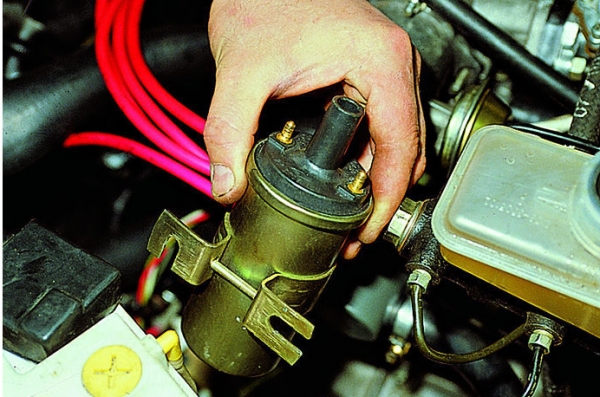

Конструктивно катушка ВАЗ 2109 состоит из пары обмоток — вторичная и первичная.

• Первичная обмотка имеет меньше витков, но провода с большим сечением;
• Вторичная обмотка катушки с большим количеством витков, но меньшим сечением провода.

Обмотки

Признаки поломки

Зачастую искра на карбюраторе пропадает неожиданно, когда водитель не готов к подобному повороту событий. Но при наличии достаточно опыта и внимательному отношению к поведению своего автомобиля, можно обнаружить признаки неисправности до того, как пропала искра и двигатель не заводится.

Итак, почему пропадает искра, в чем причины и какие признаки могут указывать на выход из строя катушки зажигания?

Примерно за 500 километров до того, как ресурс катушки закончится, на холодном двигателе устройство нормально включается в работу только через пару минут прогрева. Мотор начинает запускаться с трудом, но некоторые думают, что проблема в системе холостого хода. Одновременно с этим движок начинает нестабильно вести себя на малых оборотах

Это явление происходит в течение 10-30 секунд, потому не всегда успеваешь на него обратить внимание.
Другой кратковременный признак — это активное троение двигателя при запуске холодного двигателя и удержании педали газа. Это будет происходить буквально 3-5 секунд, и после повторного нажатия на педаль все вернется в норму.
При ускорениях или смене передачи на КПП движок может выдавать рывки, вибрации, кратковременно ухудшается динамика

Минус в том, что такой симптом может появиться на несколько мгновений, но так же быстро исчезает.
Самый очевидный признак — это полный отказ двигателя от попыток запуститься. Искра пропадает, а потому шансы тронуться равно нулю.

Простейший способ проверки на исправность зажигания карбюраторных ВАЗ-2109

Если в автомобиле нет искры, можно найти причины и другим способом. Для данной методики не требуется применение специального прибора или инструмента. В данной методике проверку проходит вся цепочка зажигания, не учитывая датчик Холла. Чтобы провести данную работу, нам потребуется небольшой провод с изолированными концами и гвоздь либо скрепка.

Прежде всего, отсоединяем высоковольтный кабель из трамблера. Во время проверки его необходимо расположить примерно 10 миллиметров от минуса автомобиля. Далее следует включить зажигание. Отсоединить разъем от датчика Холла и подсоединить его конец в средний контакт, к которому подсоединяется провод зеленого цвета. Вторым концом нашего провода замыкаем несколько раз об массу. В момент замыкания между массой и концом провода должны пробегать искры. При наличии искры в карбюраторном автомобиле ВАЗ-2109 можно сделать вывод о неисправном датчике Холла либо отсутствии контакта. Нередко внутри самого трамблера пластиной перетираются провода или разъем просто разбалтывается. Кроме того, бывают случаи, когда при проверке мы видим наличие искры, но при подсоединении провода к свечным колпачкам искры нет. Это говорит о необходимости замены бегунка внутри трамблера. В некоторых ВАЗ-2109 карбюраторного типа предусмотрена цепь блокировки зажигания, которая также может стать непригодной (либо есть неисправность в коммутаторе).

Перед выполнением проверки нужно подготовить такой набор инструментов:

• фигурную и плоскую отвертки;
• плоскогубцы с изоляцией;
• контролька с проводом либо тестер;
• запасная свеча.

Чтобы обезопасить себя от поражения током, следует работать в диэлектрических перчатках.

Процесс проверки:

1. Отключаем зажигание, после чего проверяем на обрыв высоковольтные провода, вместе с этим проверяем на наличие хорошего контакта в соединениях с трамблером и катушкой зажигания.
2. Внимательно осматриваем состояние проводов между распределителем и коммутатором, также проверяем провода от катушки зажигания к коммутатору.
3. При включенном замке зажигания на карбюраторном ВАЗ-2109 необходимо проверить наличие питания в системе. Для этого берем контрольную лампу, один ее конец цепляем на массу, а другой – «Б+» контакт катушки. Свечение контрольной лампы говорит о наличии питания.
4. В резиновой перчатке отсоединяем от трамблера средний высоковольтный провод. В его наконечник надеваем свечу зажигания и металлической частью касаемся массы двигателя. При проворачивании стартера на свече должны пробегать искры.
5. Откручиваем винты распределителя и снимаем его крышку. Проверяем на наличие трещин и повреждений, также проверяем состояние уголька. Если крышка повреждена или треснута, ее необходимо заменить.
6. Осматриваем состояние бегунка в распределителе. Довольно часто бывает, когда нет искры по причине поломки помехоподавляющего реле либо появления пробоев в корпусе бегунка с массой.
7. Вращением стартера проверяем коленвал. Если бегунок стоит неподвижно, причины тому – обрыв ремня привода ГРМ либо сам привод неисправен.
8. Проверяем еще раз на наличие искры.
9. Если в очередной раз нет искры в автомобиле карбюраторного типа ВАЗ-2109, следует проверить высоковольтную проводку зажигания, а также сами свечи. Для этого необходимо использовать заведомо исправную свечу. Если искры и далее нет, меняем высоковольтный провод.

Достаточно проста, поэтому критических неисправностей у нее практически не бывает. А те неполадки, что иногда и случаются, без особых проблем можно исправить самостоятельно. В этой статье мы поговорим о причинах, по которым пропадает искра на ВАЗ 2109 (карбюратор), а также рассмотрим методы их устранения.

Особенности устройства

Конструктивно катушка ВАЗ 2109 состоит из пары обмоток — вторичная и первичная.

• Первичная обмотка имеет меньше витков, но провода с большим сечением;
• Вторичная обмотка катушки с большим количеством витков, но меньшим сечением провода.

Обмотки

Признаки поломки

Зачастую искра на карбюраторе пропадает неожиданно, когда водитель не готов к подобному повороту событий. Но при наличии достаточно опыта и внимательному отношению к поведению своего автомобиля, можно обнаружить признаки неисправности до того, как пропала искра и двигатель не заводится.

Итак, почему пропадает искра, в чем причины и какие признаки могут указывать на выход из строя катушки зажигания?

Примерно за 500 километров до того, как ресурс катушки закончится, на холодном двигателе устройство нормально включается в работу только через пару минут прогрева. Мотор начинает запускаться с трудом, но некоторые думают, что проблема в системе холостого хода. Одновременно с этим движок начинает нестабильно вести себя на малых оборотах

Это явление происходит в течение 10-30 секунд, потому не всегда успеваешь на него обратить внимание.
Другой кратковременный признак — это активное троение двигателя при запуске холодного двигателя и удержании педали газа. Это будет происходить буквально 3-5 секунд, и после повторного нажатия на педаль все вернется в норму.
При ускорениях или смене передачи на КПП движок может выдавать рывки, вибрации, кратковременно ухудшается динамика

Минус в том, что такой симптом может появиться на несколько мгновений, но так же быстро исчезает.
Самый очевидный признак — это полный отказ двигателя от попыток запуститься. Искра пропадает, а потому шансы тронуться равно нулю.

Ваз 2112 нет искры

Если не запускается двигатель, но слышно как включается и работает топливный насос в баке, необходимо проверить работу системы зажигания. Для этого надо проверить наличие искрового разряда на высоковольтных проводах. При этом обязательно применяйте разрядник. Если Вы будете проверять наличие искры на разрыв, разместив провод на некотором расстоянии от массы автомобиля, то может выйти из строя модуль зажигания или контроллер, из-за появления большого тока самоиндукции при большом искровом промежутке. Кроме того Вы можете получить довольно ощутимые и неприятные ощущения получив удар током при пробое изоляции. В том случае, когда Вы проверяете искровой разряд, положив на корпус двигателя свечу с одетым на не высоковольтным проводом, так же из-за плохого контакта корпуса свечи с массой, может образоваться большой ток самоиндукции, что приведт к повреждению контроллера или модуля зажигания.

Применение разрядника так же более удобно, так как в большинстве инжекторных двигателях применяется статическое распределение зажигания с одновременной подачей высокого напряжения на две свечи. Сделать разрядник не трудно самому, здесь Вы можете найти несколько примеров. Чертж разрядника для проверки одновременно искры на четырх высоковольтных проводах и фото для проверки искры на двух высоковольтных проводах. PПосле подключения разрядника проворачиваем двигатель стартером и наблюдаем наличие искрового разряда. Отсутствие искры на одном проводе, при распределении высокого напряжения одновременно на две свечи, свидетельствует о пробое на массу провода или вывода катушки зажигания (модуля зажигания).

Так же возможен обрыв провода или обмотки катушки зажигания (модуля). Если отсутствует искра одновременно на паре проводов 1-4 или 2-3, то неисправна катушка зажигания, модуль зажигания или контроллер. Обрыв высоковольтных проводов так же нельзя исключать.

Для проверки целостности высоковольтных проводов, необходимо проверить их сопротивление, оно не должно превышать 200 кОм, и не должно быть большой разницы сопротивления в комплекте одинаковых проводов. Для проверки катушек зажигания или модуля необходимо проверить наличие соответствующих кодов ошибок в оперативной памяти контроллера. Если в контроллере не предусмотрена функция диагностики модуля или катушек, то проще всего заменить модуль на заведомо исправный и повторить проверку. Если и в этом случае не будет искры на этих же проводах, то неисправен контроллер или провода, соединяющие его с катушкой зажигания (модулем). При проверке наличия искрового разряда в статической системе зажигания с катушкой зажигания на каждом цилиндре, если отсутствует искра на одной из катушек, замените е на любую исправную с любого цилиндра.

Если искра появится, неисправна катушка, в противном случае неисправен контроллер или провод, соединяющий его с катушкой. В том случае, когда нет искрового разряда ни на одном проводе, необходимо проверить наличие питания на катушке зажигания, а при использовании в системе зажигания модуля, ещ и наличие минуса. Например, на автомобилях с контроллером МР7 надо проверить наличие плюса на проводе 68, коснувшись его контрольной лампой подключенной к минусу и наличие минуса на проводе 66, контрольной лампой подключенной к плюсу. При исправность питающих проводов, надо проверить исправность датчика.

Это можно сделать несколькими способами, в зависимости от применяемого контроллера, и автомобиля. После включения зажигания и прекращения работы топливного насоса, если мы начнм проворачивать коленчатый вал двигателя стартером, при исправном датчике насос должен снова включиться. Но при этом надо учитывать, что некоторые контроллеры включают топливный насос только при достижении определнных оборотов коленчатого вала. Также можно подключить контрольную лампу к выводам любой форсунки. При этом во время вращения коленвала при исправном датчике контрольная лампа должна мигать.

Причины пропадания искры в карбюраторе ВАЗ 2109

В качестве основных причин, по которым исчезает искра в карбюраторе «девятки» специалисты определяют следующие:

• Нарушение работоспособности коммутатора.
• Некорректное функционирование «датчика Холла». Проверка исправности данного элемента выполняется посредством вольтметра или лампы. Результатом, позволяющим утверждать о работе датчика в штатном режиме, служит яркое горение, чередующееся с угасанием, либо слабое свечение лампы при проворачивании трамблера.

• Выход из строя катушки зажигания, окисление контактов (проводов) питания, пробой высоковольтного провода, загрязнение контакта под «бегунком» и т.д.
• Нарушение работоспособности замка зажигания.

Кроме того, существует еще несколько проблем, так или иначе связанных с системой зажигания, а, следовательно, с образованием искры. В первую очередь это – образование черного налета (нагара) на контактах свечей зажигания. Это не только неприятный, но и довольно распространенный фактор, способствующий существенному увеличению расхода топлива.

Главными причинами возникновения такого нагара являются: неполное закрытие воздушной заслонки карбюратора, требующий замены воздушный фильтр, низкий уровень компрессии (величины воздушного давления) в цилиндрах силового агрегата, нарушение регулировки элементов клапанной системы и т.д. Косвенное влияние на степень образования нагара может оказывать и недостаточный уровень моторного масла.

Не последнюю роль в процессе генерации искры в карбюраторе «ВАЗ 2109» играет и правильно выставленный угол опережения зажигания. Предлагаем упрощенную технологию его выставления без применения специального оборудования (стробоскопа):

• Ослабляем крепление трамблера до возможности его свободного проворачивания.
• Запускаем силовой агрегат автомобиля и дожидаемся достижения максимальных оборотов коленчатого вала в режиме «холостого хода».
• Поворачиваем трамблер на одно деление в отрицательную сторону.
• Глушим двигатель.
• Фиксируем трамблер.
• До упора вкручиваем винт регулировки «качества» горючей смеси.
• Откручиваем винт «качества» на 1/3 оборота и наращиваем количество оборотов до 820-850 в минуту.

В данном разделе нашей статьи мы предлагаем понятную и доступную большинству автолюбителей инструкцию по регулировки системы зажигания «девятки». Она включает в себя выполнение следующих мероприятий:

Устанавливаем коленчатый вал двигателя в верхнюю мертвую точку (ВМТ). Крышка блока цилиндров имеет три специальных метки, соответствующих определенным значениям угла опережения:

– 100 (первая);

-50 (вторая);

– 00 (третья).

• Совмещаем метку, расположенную на шкиве коленвала с меткой на крышке блока. Корпус распределителя фиксируется в нулевом положении октан-корректора. Контакты должны находиться в разомкнутом состоянии (проверяется при помощи 12-ти вольтовой лампы, контакты которой соединены с контактом низкого напряжения и контактом «массы»).
• Если контакты не размыкаются (лампа не загорается) выполняем следующие манипуляции:

– отворачиваем стопорную гайку, фиксирующую пластину распределителя;

– поворачиваем корпус распределителя походу часовой стрелки;

– медленно поворачивая корпус в обратном направлении до момента загорания лампочки.

Удерживая корпус распределителя в полученном положении, заворачиваем стопорную гайку пластины крепления.

Принцип работы понятен. Все неисправности системы зажигания ВАЗ 2109 связаны с выходом из строя одного из вышеназванных элементов. Если пропала искра на ВАЗ 2109 карбюратор, значит, имеется неисправность:

• коммутатора;
• датчика Холла;
• ремня ГРМ;
• катушки зажигания;
• группы контактов замка зажигания;
• контактов крышки трамблера;
• свечей («залитые», обгоревшие);
• проводки цепи.

Если неисправен коммутатор, то величина напряжения на катушку не преобразуется. Вышедший из строя датчик Холла не подает ток на коммутатор. В случае обрыва ремня ГРМ работа системы сбивается, ЭМП не образуется. Сломанная катушка останавливает ход цепи на себе, контакт распределителя не получает напряжения. Поврежденные контакты крышки трамблёра не дают подать напряжение на свечу.

Электроды свечей могут не образовывать искру из-за нагара или влаги на них. Бывает, что виновник — первый элемент цепи: замок зажигания. Поломка в его контактной группе не запускает стартер. Также возможен вариант, когда произошло банальное повреждение проводки, из-за чего связь элементов пропадает.

Поиски проблемного участка

От батареи до распределителя

Порядок работ:

• отсоединение люльки главного провода от крышки трамблера.
• в люльку вставляется свеча и прижимается к крышке клапана с дальнейшим запуском стартера.

Запрещается удерживать свечу руками. Есть риск получить разряд тока, что небезопасно. Свечу лучше держать диэлектрическими пассатижами. При этом в межэлектродном пространстве должна появиться искра. Если ее нет, то мотор не заведется.

От аккумулятора до контактной группы

Если напряжение отсутствует, то это означает, что вышла из строя контактная группа. Причина – пригорание и окисление проводов.

Нет искры ваз 2109 карбюратор причины с катушки зажигания

Далее следует проверить вторичную катушку. Щупы соединяются при этом с выводом «+Б» и высоковольтным проводом. Параметр сопротивления должен быть 4-5 кОм.

Коммутатор

Если напряжение на главном проводе отражается, то следующим шагом все-таки следует установить, поступает ли оно на свечи или распределяется. Перед этим проверяется работоспособность датчика Холла и тумблера, не пробивается ли ток через высоковольтные провода и работают ли свечи.

Нет искры с катушки зажигания ваз 2109 карбюратор причины

В момент, когда водитель проворачивает ключ в замке зажигания разряд тока поступает от аккумулятора к катушке. Она играет роль трансформатора и преобразовывает 12 В в 25 000 В. Далее ток с высоким напряжением поступает к распределителю зажигания, который приводится в движение распредвалом мотора, а от него по высоковольтным проводам подается на свечи зажигания. Коммутатор служит для образования импульсов тока в катушке и стабилизирует напряжение в системе.

Выход из строя коммутатора

Считается наиболее распространенным случаем в общем списке причин. Бывалым автовладельцам известно, что коммутатор – не особо надежный элемент, потому всегда нужно держать в бардачке запасной.

Решение: демонтировать вероятно вышедшее из строя устройство, поставить на его место новое и сделать попытку завести машину. При появлении искры можно сказать, что проблема устранена.

Неполадки в датчике Холла

Способов решения два:

• заменить датчик с дальнейшей пробой завести авто;
• с помощью мультиметра замерить показания установленного датчика с последующей сверкой их с данными в инструкции. Если наблюдаются большие различия с паспортными данными, то датчик Холла подлежит замене.

Повреждения ремня ГРМ

Решение: снять крышку на распределителе зажигания и провернуть стартером коленвал. При этом бегунок должен вращаться. Если элемент неподвижен, то ремень ГРМ необходимо заменить.

Ваз 2109 карбюратор нет искры с катушки зажигания причины

Проблема, связанная с перебоями в подаче электрического разряда на свечи зажигания.

Любой из элементов системы может повредиться, что приведет к разрыву электроцепи, причем на любом участке.

Чтобы быстро определиться с проблемой, нужно провести два этапа проверки:

• определить наличие тока на выходе катушки;
• установить факт зажигания искры на самих свечах.

Решение: провести диагностику и в случае надобности заменить деталь, если нет искры ваз 2109 с катушки зажигания снова попытаться запустить мотор. Если машина завелась, то проблема найдена.

Повреждения проводки

Данная неполадка обычна сразу бросается в глаза – оплавление изоляции на проводах. Придется заменить проводку. Может быть и другой вариант – при осмотре не заметны повреждения проводов, но причина может крыться именно в них. В таком случае необходимо провести проверку мультиметром все участки поводов.

Окисление контактов

Имеются в виду контакты коммутатора и датчика Холла. Решение:

• отсоединение устройств;
• зачистка контактов с помощью наждачной бумаги.

Возможно, что дело не в окислении контактов, а в неплотной установке. Тогда их снимают и вновь вставляют с усилием.

Неисправности в контактной группе, которая требует обычно замены.

Проверка

Если вы заметили признаки неполадки катушки зажигания, либо пришлось столкнуться с ситуацией, когда движок «умер», обязательно проверьте состояние данного элемента.

По мере проверки вы сможете определить, что стало причиной отказа катушки и как эти неполадки можно устранить.



https://youtube.com/watch?v=Z5cUQhKBZm0

Как же проверить устройство? Инструкция не сложная, с ней справится и новичок.

Для начала проверим состояние узла, после чего проверим на правильность сопротивлением непосредственно самой катушки.

1. Если движок не удается запустить, убедитесь, что сама катушка вообще подает искру. Для этого из трамблера извлекается центральный провод и к нему подключается запасная свеча зажигания.
2. Возьмите теперь свечу плоскогубцами и положите металлическим корпусом на прерыватель или двигатель.
3. Если при кручении стартера двигателя искра не появилась, в системе зажигания произошел сбой.
4. Так что проверьте питание на катушку, точнее его наличие. Для этого потребуется мультиметр. Одна клемма соединяется с контактом Б на катушке, а вторая идет на массу. Включите зажигание. Если напряжение отсутствует, виновником является замок зажигания.
5. Можно запустить мотор в аварийном режиме. Для этого плюс от АКБ кидается на контакт Б катушки.

Если напряжение идет, а искры нет, проверьте, цела ли первичная обмотка. Для этого от катушки отсоединяют боковые низковольтные провода и мультиметром выполняются замеры сопротивления. Потом проверяется вторичная обмотка.

Об этой процедуре расскажем более подробно.

Мультиметр для проверки

Проверка сопротивлений катушки

1. Обесточьте свой автомобиль. Для этого достаточно отсоединить минусовую клемму от аккумуляторной батареи.
2. Отсоедините все провода и выводы, идущие на катушку и от нее.
3. Обязательно вооружитесь необходимыми инструментами и тестером. Универсальный мультиметр или омметр вполне подойдут.
4. Сделайте замеры на первичной обмотке. Для этого щупы тестера нужно подключить к низковольтным клеммам, расположенным по краям катушки. Не забудьте перед этим зачистить клеммы от скопившейся грязи, следов окисления. Наверняка они образовались за время эксплуатации автомобиля.
5. Запишите данные.
6. Теперь проверяются сопротивления вторичной обмотки. Чтобы это сделать, нужно один щуп омметра перекинуть на клемму Б катушки, а второй — на высоковольтник.
7. Отметьте получившиеся результаты.
8. Последний этап проверки подразумевает замеры сопротивления изоляции на массу. Чтобы сделать это, вам нужно один вывод вашего тестера подключить к массе (это корпус катушки зажигания), а второй поочередно подключить ко всем трем выводам — паре низковольтных выводов и одному высоковольтному, расположенному посередине устройства. Если катушка исправна, тогда во всех трех случаях измерения вы получите сопротивление не менее 50 Ом.
9. Сверьтесь с таблицей по записанным ранее данным.

[media= https://www.youtube.com/watch?v=2F4BDExybgs]

Тип катушки	Обмотка	Показатели сопротивления
3122.3705	Первичная обмотка	0,43 Ом +/- 0,04 Ом
8352.12	0,42 Ом +/- 0,05 Ом
3122.3705	Вторичная обмотка	4,08 Ом +/- 0,40 Ом
8352.12	5,00 Ом +/- 1,00 Ом

Ремонт

На самом деле единственный способ отремонтировать неисправную катушку зажигания на карбюраторном или инжекторном ВАЗ 2109 — это заменить устройство.

Тут нужно лишь выбрать, какой элемент заменит вашу старую катушку.

• МЗАТЭ-2. Это стандартная катушка, которой оснащались с завода все ВАЗ 2109. Стоит около 600 рублей, служит неплохо;
• Отличный альтернативный вариант, отличающийся надежностью, долговечностью и эффективностью в работе. Но стоит уже около 1800-2000 рублей;
• Валео. Нечто среднее между заводским и бошевским вариантом, имеющий хорошие характеристики и положительные отзывы. Сегодня такая катушка стоит в среднем 1500 рублей.

Катушка — важнейший элемент системы зажигания, при выходе из строя которого вы можете забыть про поездки по своим делам.
