Основные неисправности стартера автомобиля и способы их устранения своими руками

Проверка щеточных пружин

Главное при проверке пружин – натяжение. Проверку выполняют с помощью безмена. Натяжение пружин измеряется в момент отрыва их от щетки.

• Номинальное усилие пружин щеток 1 типа – 14 – 18 Н
• Минимальное натяжение пружин щеток 2 типа – 9 Н.

После всех проверок и сборки стартер готов к работе. В автомастерской выполнят любой самый сложный ремонт, ведь на складе автомастерской найдутся щетки для любого иностранного автомобиля. Алгоритм действия специалистов :

Диагностика стартера Определение неисправности Замена неисправных элементов конструкции дает гарантию на поставленный стартер.- 6 месяцев

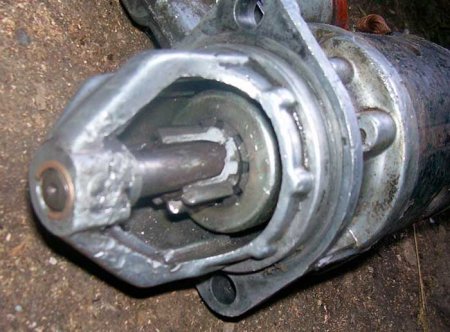

Стартер стал работать вхолостую после того, как машина проехала через глубокую лужу.

Скорее всего, в стартер попали грязь и вода – частенько это бывает с машинами марки Volkswagen. Холостая работа стартера может быть связана с износом бендикса. Снимите стартер и посмотрите, не приржавел ли к валу бендикс. Если это так, и бендикс приржавел в начале хода, то он просто не позволяет якорю тягового реле замыкать контактные пластины – так называемые «пятаки». Стартер издает слабый щелчок, и воцаряется тишина. Медленное вращение стартера может быть следствием протеканием тока через якорь и обмотку тягового реле. Если стартер «жужжит» — значит, он работает вхолостую, но контактные «пятаки» сомкнулись. В этом случае, бендикс, вероятнее всего, приржавел где-то в середине своего пути. Здесь Вам поможет хорошее смазочное средство WD-40, а неплохим подспорьем станет обычный молоток.

Устройство стартера

По своей конструкции подобное устройство включает в себя целый ряд составных компонентов:

1. Сам электромотор, который имеет форму цилиндра.
2. Втягивающее реле стартера. Применяется с целью обеспечения напряжения электромотора напрямую от зажигания. Предназначено для изменения положения обгонной муфты, а также содержит силовые контакты и специальную перемычку.
3. Якорное устройство. Подобная деталь имеет форму оси, которая делается из легированной стали. К этому элементу подключается сердечник электродвигателя и коллекторная пластина.
4. Обгонная муфта (она же бендикс стартера), оборудованная приводной шестеренкой. Имеет вид роликового устройства, позволяющего за счет шестерни зацепления передавать крутящий момент непосредственно к венцу маховика. После запуска двигателя, эта деталь проводит отключение шестеренки и венца с целью сохранности узла.
5. Щеточное устройство. Применяются при передаче тока к якорному механизму, а, точнее, его коллекторным пластинам. Такие щетки позволяют повысить уровень мощности электродвигателя в процессе рабочего цикла всего стартерного узла.

Стартер

Принцип работы

Чтобы разобрать возможные неисправности стартера их причины и способы устранения, следует понять, как работает устройство. После того как произошел поворот ключа зажигания либо нажалась кнопка запуска силовой установки, происходят следующие процессы:

1. Сначала замыкаются контакты, за счет чего посредством реле стартера подается питание на обмотку, а также втягивающее реле.
2. Дальше магнитное поле, находящееся в обмотках, начинает втягивать якорь в корпус устройства, посредством сжатия возвратной пружины.
3. После этого происходит выдавливание штока вместе с контактной пластиной. Результатом этого становится замыкание контактов, обеспечивающее начало вращения электромотора. Вместе с этим происходит выдавливание обгонной муфты, что создает сцепление мотора стартера непосредственно с маховиком двигателя, обеспечивая его запуск.
4. Как только механизм силовой установки автомобиля крутится быстрее шестерни бендикса, происходит срабатывание обратной пружины, ставящей элементы стартера в первоначальное место.
5. После возврата ключа зажигания в исходное положение пропадает напряжение, находящееся на управляющей клемме.

Именно при работе этого механизма возникают проблемы запуска автомобиля.

Дефектовка электрики

Проверка ротора

• стартер щелкает втягивающим, но не вращает коленвал;
• стартер вращается с явным натягом и остановками;
• ощутимый запах горелой изоляции.

Как и у двигателя постоянного тока, у ротора электростартера есть коллектор – узел, позволяющий обеспечить необходимое направление магнитного поля в обмотках при вращении. Это достигнуто путем применения ламелей – набора узких контактов, вращающихся вместе с ротором и подключающих к щеткам то одну обмотку, то другую.

Значительные повреждения ламелей увеличат в разы износ щеток и снизят мощность стартера. Такой ротор ремонтируем в специализированной мастерской или заменяем новым. Незначительные задиры, канавки на коллекторе устраняем самостоятельно. Зажав хвостовик ротора в патрон электродрели или шуруповерта, нужно сначала зашлифовать коллектор наждачной бумагой со средним зерном (200-300), а затем заполировать более тонкой (1500-2000).

После этого обязательно прочистить прорези между ламелями от пыли с помощью ножа или плоской отвертки. Движения должны быть осторожными, чтобы нож или отвертка не соскочили на поверхность ламелей, поцарапав их.

При длительной прокрутке, особенно с использованием мощной «тещи» (пускового устройства, какими обычно пытаются «оживить» автомобили в автосервисах), обмотки ротора перегреваются. Если потемневшая изоляция с незначительным запахом гари терпима и указывает на ошибки при эксплуатации, то отслоение горелой изоляции – прямой повод к перемотке ротора или его замене, если это дешевле услуг специализированной мастерской.

Причиной перегрева частей обмотки становится ее короткое замыкание на корпус ротора. Проверяется это тестером в режиме прозвонки или лампочкой: один провод закрепляется на роторе, вторым поочередно касаемся каждой ламели коллектора. Замыкания между ними быть не должно.

Ещё кое-что полезное для Вас:

Проверка щеточного узла

• стартер не вращается;
• снижена мощность стартера.

У современных электростартеров используется две пары щеток. В каждой паре одна подает на коллектор ротора «плюс» питания, вторая – «массу». Со временем износ щеток неизбежен, что приводит к ухудшению контакта и сначала потерей стартером мощности, затем – к его полной остановке.

Щетки стартера должны иметь достаточную длину, позволяющую сжать пружины и надежно прижать их к ротору. Если щетки изношены неравномерно или от них осталось по нескольку миллиметров, требуется замена либо щеток по отдельности, либо щеточного узла в сборе в зависимости от конструкции конкретного стартера.

Проверка статорной обмотки безредукторных стартеров

• потеря стартером мощности или его полная остановка;
• запах горелой изоляции.

Обмотки статоров безредукторных стартеров соединяются последовательно с ротором и имеют низкое сопротивление, поэтому в гаражных условиях проверить наличие межвитковых замыканий в них можно только визуально, по следам перегрева или механических повреждений. С помощью тестера или лампочки проверяем отсутствие замыкания на корпус, если таковое не предусмотрено конкретной схемой сборки стартера (модели, где статор подключен параллельно ротору). В первом случае тестер или лампочка подключается к «плюсовой» клемме статора, а второй вывод – к корпусу. Во втором случае предварительно отключаем от корпуса второй вывод обмотки.

При наличии на обмотках следов повреждения или перегрева, не говоря уже о признаках возгорания изоляции, статор подлежит замене или перемотке.

Замена щеток стартера: пошаговая инструкция с фото

Посмотрим, как можно самостоятельно поменять щетки стартера на новые, если возникла такая необходимость. Вне зависимости от модели автомобиля процесс будет всегда примерно одинаковым. Для вас — пошаговая инструкция с фотографиями.

Шаг 1. Сначала нужно открутить гайку крепления щеточного узла с болта реле.

Выкручивание гайки крепления щеточного узлаБолт крепления реле стартера

Шаг 2. Далее следует снять контакт вывода щеточного узла с болта реле. Это такая накидная пластиночка с дырочкой посередине.

Снятие контакта вывода щеточного узла

Шаг 3. На следующем шаге требуется выкрутить болты-стяжки стартера в количестве двух штук.

Выкручивание болтов-стяжек стартера

Шаг 4. Далее нужно извлечь моторчик из корпуса.

Извлечение моторчика из корпуса

Шаг 5. Затем требуется извлечь так называемый якорь вместе с щеточным узлом.

Снятие якоря со щеточным узлом

Шаг 6. Далее нужно открутить винты, которые фиксируют задний колпачок, а затем — снять сам колпачок.

Выкручивание винтов крепления заднего колпачкаСнятие заднего колпачка

Шаг 7. После этого необходимо удалить стопорное кольцо с задней части «якоря».

Удаление стопорного кольца

Шаг 8. Далее заднюю крышку с якоря также нужно снять — после удаления стопорного кольца сделать это не сложно.

Снятие задней крышки стартера

Шаг 9. Осталось убрать старый щеточный узел.

Демонтаж старого щеточного узла

Шаг 10. Теперь можно собирать стартер назад, но используя новый щеточный узел. Его нужно вынуть из упаковки и надеть на место старого.

Установка нового щеточного узла

Шаг 11. Останется только собрать стартер, повторив пункты с 9 по 1 в обратном порядке.

Сборка стартера в обратном порядке

Подгорели контакты

Последовательно: аккумулятор, силовой провод, контактный диск втягивающего и щеточный узел электродвигателя – образуют цепь высокой нагрузки, пропускающую через себя ток силой от 150 до 300 А. При работе вся цепь ощутимо нагревается, а особенно – контактный диск. Если машина стала плохо заводиться и вам приходилось долго крутить стартер – клеммы силовых болтов оплавляются, их поверхность разрушается, перестает проводить ток.

Оплавленная клемма аккумулятора

Для проверки проводимости – нужно снять реле со стартера, взять мультиметр, зафиксировать один его щуп на один силовой болт, второй – на другой. Измерять сопротивление нужно нажав пальцем на якорь соленоида (замкнув контакт). Тоновый сигнал – будет означать, что «пятаки» проводят ток нормально, цифры – что на них образовался нагар, окисел или повреждение, мешающее проводимости.

Признаки неисправности генератора

Неисправности генератора не всегда можно определить с легкостью. Некоторые из них (так называемые «плавающие» неисправности) определяются только на специальном стенде.

Но если вы заметили, что свет фар, при работающем двигателе, стал более тусклым, а в обычный звук работающего мотора вмешиваются посторонние шумы или быстро разряжается аккумулятор, значит пришло время обратиться к мастерам. Потому что лучше предупредить неисправность, вовремя выполнив ремонт генератора, чем однажды испортить себе день неожиданной поломкой.

В последнее время стало очень удобно обращаться в профильные фирмы, специализацией которых является ремонт, обслуживание и продажа стартеров и генераторов. Современное оборудование в сочетании с квалифицированным персоналом и большим выбором запчастей, позволит всего за несколько часов устранить любую неисправность. А диагностика с разборкой и анализом степени износа деталей, поможет быстро установить степень работоспособности и произвести восстановительные работы.

Однако, можно и самостоятельно попробовать выполнить диагностику и устранить некоторые причины неисправностей генератора.

Если в автомобиле не заряжается аккумулятор, то в первую очередь нужно проверить натяжение ремня генератора – ремень должен быть натянут без провисаний. Это конечно можно сделать и на глаз, но лучше все же использовать динамометр: если потянуть за самую длинную ветвь ремня генератора с усилием 10 кгс, то она должна прогнуться не более чем на 10-15 мм.

На большинстве машин степень натяжения ремня генератора можно отрегулировать, ослабив гайку крепления корпуса генератора к регулировочной планке, и перемещая его при помощи монтировки в сторону противоположную от двигателя. После установки необходимой степени натяжения ремня затяните гайку крепления генератора обратно.

Если натяжение ремня генератора в норме, то, скорее всего, в замене нуждается реле-регулятор напряжения. На более старых машинах он представляет собой пластмассовую коробочку, прикрученную к брызговику переднего крыла, а в современных автомобилях регулятор встроен непосредственно в сам генератор.

Для замены реле-регулятора в генераторе необходимо сперва отвернуть два винта крепления, отсоединить контакты, после чего извлечь регулятор вместе с щеточным узлом из корпуса генератора.

Проверьте контактные кольца: подгоревшие нужно зачистить мелкозернистой шкуркой и протереть тканью, смоченной в растворителе.

В первое время после установки нового регулятора, возможно, напряжение будет несколько отличаться от номинального. Когда новые щетки генератора притрутся, все придет в норму.

Как исправить

Существует несколько способов, как можно попытаться самостоятельно исправить дефект. Но если следующие советы не помогут, потребуется отправиться на автосервис:

1. Следует проверить, корректно ли подключены провода от аккумулятора к самому стартеру.
2. Дальше стоит оценить саму батарею на наличие достаточного уровня заряда. Так, если свет от фар тусклый – это указывает на разрежённость аккумулятора. Для запуска двигателя достаточно воспользоваться питание из другого автомобиля.
3. Следующий способ заключается в том, чтобы снять провода, находящиеся на замке зажигания, идущие к стартеру, после чего временно их соединить. Когда происходит запуск устройства – это говорит о проблеме в самом замке зажигания.
4. Последний доступный вариант состоит в том, чтобы подключить напрямую провод питания от батареи к штекеру реле. При срабатывании агрегата подобная ситуация говорит о проблемах в электроцепи.

Стартер – это устройство в автомобиле, отвечающее за запуск двигателя посредством электрического тока. Для этого он обеспечивает первые обороты двигателя для начала сгорания топлива в ДВС. Но существует ряд неисправностей, из-за которых невозможно срабатывание агрегата и далеко не всегда их можно выявить самостоятельно.

Основные признаки неисправности стартера

Неисправность редко приходит мгновенно. Очень часто о неисправностях, особенно механических узлов автомобиля, свидетельствуют посторонние нештатные звуки, несвоевременное срабатывание, посторонний запах. Рассмотрим самые распространенные случаи.

Приводит во вращение двигатель непостоянно

Хотя при этом электродвигатель стартера вращается всегда. Во время пропуска старта слышен металлический треск, скрежет.

Возможные неисправности: износ вилки, неисправность демпферной пружины, износ шестерни. Дальнейшая диагностика и определение точной причины неисправности возможно только после снятия стартера.

Постоянно вращается при старте, но не приводит во вращение двигатель

При этом посторонних шумов не слышно.

Скорее всего, вышла из строя вилка. Требуется снятие стартера и замена вилки. Сама вилка стоит недорого ( около 1000 рублей), ее замену можно произвести самостоятельно.

Заводит двигатель, но при заведенном двигателе слышно металлическое жужжание

Необходимо немедленно заглушить двигатель. Вероятные причины неисправности – залипание втягивающего реле, заклинивание вилки или шестерни. Дальнейшее определение причины неисправности  требует снятия стартера.

Периодически может срабатывать и заводить двигатель, а может быть неработоспособным

В таком случае необходимо не сильно постучать молоточком или другим металлическим предметом по задней части корпуса стартера. Если двигатель начнет заводиться, стартер требует замены щеток ввиду их большого износа.

Втягивающее реле стартера щелкает, а стартер не крутит

Наиболее вероятная причина – недостаточный заряд аккумулятора. Напряжения на клеммах аккумулятора хватает для срабатывания втягивающего реле, но контактная пластина не замыкает пятаки, напряжение на электродвигатель стартера не подается.

Если напряжение на аккумуляторе нормальное, возможно подгорание пятаков либо отсутствие напряжения на силовом проводе.

Видео — когда втягивающее реле стартера щелкает, но сам стартер не крутит:

Такая ситуация встречается и при потере емкости аккумулятора.

Возможно, изношены втулки, имеются загрязнения во внутреннем пространстве электродвигателя стартера.

Наличие запаха электрической гари во время старта

Как правило, это свидетельствует о подгорании обмотки втягивающего реле, реже – обмотки якоря. Этому может сопутствовать нагрев проводов, идущих на стартер.

Втягивающее реле не срабатывает, стартер не вращается

Наиболее частая причина – неисправность электрической схемы автомобиля. В этом случае необходимо начинать с контроля исправности электропроводки автомобиля, правильного функционирования блока управления двигателем и других электрических узлов автомобиля.

Техника безопасности и полезные советы автовладельцам перед началом ремонта стартера своими руками

Нюансы безопасности, а также советы, которые надо учесть при выполнении самостоятельного ремонта устройства:

1. Перед выполнением демонтажа стартерного узла надо произвести отключение клеммных зажимов от аккумулятора. Как минимум отсоединяется минусовая клемма батареи.
2. При выполнении диагностических действий узел, снятый с двигателя, надо качественно закрепить в тисках.
3. Для осуществления вращения якорного устройства без зацепления с маховиком мотора потребуется ток, хоть и небольшой. При диагностике выполненного ремонта нельзя использовать тонкие кабели. При проверке требуется обеспечение качественного контакта на силовых электроцепях.
4. Если производится ремонт коллекторного устройства, перед выполнением задачи надо ознакомиться с сервисной документацией к авто. В ней указываются все показатели зазоров и диаметров. Также рекомендуется ознакомиться с моделью стартерного узла.
5. После проведения ремонта при дальнейшей сборке надо соблюдать порядок монтажа дистанционных шайб. Эти детали предназначены для ограничения осевого люфта. Для правильной сборки стартерного механизма при разборке узла рекомендуется выставить метки или сделать фото. Так можно упростить процедуру сбора.
6. Смазке подлежит исключительно планетарное редукторное устройство механизма. Для этого допускается применение специального смазочного вещества консистентного типа, предназначенного непосредственно для ШРУСов. Не допускается обработка смазкой поверхности меднографитовых втулок. Это приведет к тому, что вещество будет собирать пыль и только загрязнит узел.
7. Перед разбором стартерного узла обязательно производится очистка наружной поверхности устройства от загрязнений. Для выполнения этой задачи используются кисти с волосяными щетками, а также чистые и сухие тряпки.
8. Когда устройство будет разобрано, все компоненты механизма должны быть промыты и просушены. Составляющие металлические элементы конструкции очищаются в емкостях с керосином либо раствором щелочи. Если на деталях имеются обмотки, их надо обработать тряпкой, смоченной в топливе. После этого они подвергаются обдуву сжатым воздухом и просушиваются около двух часов. Фетровые уплотнительные элементы промываются бензином.
9. Все царапины и выбоины на компонентах устройства удаляются с помощью мелкозернистой наждачной бумаги. После обработки используется шлифовка деталей. Восстановление поверхности коллекторного устройства выполняется посредством проточки с дальнейшей шлифовкой. Для ликвидации дефектов на резьбовых соединениях придется использовать так называемый ввертыш, обладающий соответствующей резьбой. Нарезка резьбы в данном случае будет невозможна.
10. Процедуру замера вала якорного устройства надо производить до разбора узла. Выполнение измерения осуществляется пальцами путем шатания вала в разных направлениях. Если зазор существенный, то производится замена втулок и замер выработки непосредственно на валу. Процедура измерения осевого люфта выполняется посредством штангенциркуля.
11. Рабочая обгонная муфта может вращаться исключительно в сторону вращения стартерного узла. Для демонтажа этого элемента надо по валу сдвинуть ограничительное кольцо, а затем демонтировать стопорный элемент. При выполнении промывки обгонной муфты не допускается применение очистительных средств в аэрозолях. Их использование может привести к удалению внутреннего смазочного материала бендикса.

Как проверить стартер при его неисправности

Проверка стартера и выявление причины его поломки в значительной мере сэкономит ваш бюджет, при условии, что эта поломка устранима.

Поиск причины неисправности устройства нужно начинать от простого к сложному.

Проверьте, достаточно ли заряжено АКБ, и способно ли оно крутить стартер. Это лучше всего сделать вольтметром (норма 13,5В, а идеальное 14В), но в дороге такого устройства может и не быть.

Поэтому обратите внимание на фары, какой степени яркости они светятся. Сразу станет все понятно, особенно если включите дальний свет

Панель приборов тоже должна светиться достаточно ярко.

При попытке запуска двигателя, лампочки на табло не должны гаснуть или сильно притухать. Это первые признаки того, что АКБ разряжен.

Очень помогает диодный или цифровой вольтметр напряжения, которые вставляется в прикуриватель.

Проверьте контакты и наличие окиси на них, достаточно ли затянуты все болты на АКБ и на реле.

Проверяем работу тягового реле.

На задней части реле есть болт 30 и контакт 50 – их хорошо видно (условное обозначение на схеме).

Возьмите толстую отвертку или гаечный ключ и замкните их между собой, при этом, конечно же, цепь должна быть запитана током от АКБ на болт 30, который видно на рисунке.

Таким образом, мы подали ток на напрямую к тяговому реле, минуя замок зажигания, реле стартера (п.8, смотрите электрическую схему выше) и другие участки электропроводки.

Если тяговое реле сработало и бендекс начал вращаться, значит проблема в замке зажигания, реле устройства или существует какой-то обрыв в цепе до контакта 50.

Если мы слышим щелчки, бендекс выдвигается, но не вращается, значит тяговое реле исправно, а вся проблема в стартере.

А если в ответ тишина, значит, тяговое реле не рабочее.

Контролька, это лампочка на 12 или 24В, к которой подключены два провода. С помощью этого простого устройства мы можем прозванивать электрическую цепь находя, тем самым разрывы в ней.

Прозванивать цепь можно на всех ее участках от замка зажигания до контакта 50, при этом зажигание должно быть включенным. Без помощника тут не обойтись.

Проверка тягового реле — способ 2.

1. Проверьте на заряженность АКБ;
2. Снимите стартер;
3. Подключите тяговое реле по схеме, «+» (контакт 50) к «+» АКБ, корпус стартера поставьте на «-» АКБ или зажмите его в тисках и подключите к корпусу минусовой провод.
4. Если вилка с бендексом выдвинулась до щелчка значит реле рабочее. Будет лучше если и сработал якорь, но для этого нужно, чтобы на контакт 30 поступал ток. В другом случае без разборки реле не обойтись.

Проверяем работу якоря.

Проверить работу непосредственно стартера можно следующим способом.

1. Убедитесь, чтобы аккумуляторная батарея была заряжена полностью;
2. Снимите стартер;
3. Подключите все по схеме, «+» (провод на тяговом реле который идет непосредственно к обмотке якоря, не перепутайте с болтом 30 и контактом 50, смотрите рисунок выше) к «+» АКБ, корпус устройства поставьте на «-» АКБ или сделайте как в способе 2 с помощью тисков.
4. Если стартер заработал, а при вышеописанных проверках молчал, то проблема в реле, а если и сейчас молчит, то нужно смотреть в первую очередь щетки.

Также смотрите метод исключения в подразделе выше.

Контакты 50 и 30.

Обратите внимание на контакты 50 и 30, которые отображены на схеме выше. Их нужно проверить на замыкание при обесточенной цепи

Возьмите омметр, настройте его и подключите к этим контактам. Также можно проверить сопротивление и в других направлениях, во всех случаях оно должно стремиться к бесконечности.

Если прастина на штоке тягового реле прикипела к пятакам-контактам (обратная сторона двух больших болтов), то сопротивление будет равно нулю.

Проверяя стартер не забудьте про бендекс. Бывают ситуации, когда и тяговое реле работает и якорь вращается, а двигатель не заводится.

Проверьте состояние бендекса, может случиться так, что в результате износа зубьев, он не входи в зацепление с маховиком и будет достаточным его просто заменить.

Для такого случая характерна большая частота вращения бендекса со свойственным для этого звуком, но при этом двигатель не заводиться.

Стартер щелкает или жужжит, но двигатель не схватывает: основные причины неисправности

Если имеет место неисправность, которая проявляется в виде щелчков стартера в момент запуска двигателя, тогда анализ характера щелчков может указать на причины поломки. В том случае, если тяговое реле стартера щелкает постоянно:

• аккумуляторная батарея разряжена, необходимо произвести проверку зарядного тока;
• следует проверить затяжку клемм АКБ;
• возникли проблемы с «массой», требуется проверка места контакта массы с кузовом или ДВС, возможно понадобится реализация дополнительной разминусовки;

Если стартер щелкает только один раз и не крутит двигатель, тогда возможно следующее:

• недостаточное крепление тягового реле к корпусу стартера;
• произошло подгорание контактов в тяговом реле стартера;
• неисправность связана с плохим контактом «массы»;
• произошла поломка стартера;

Отсутствие неисправностей тягового реле стартера укажет на то, что далее необходимо снять сам стартер для подробной диагностики. Отметим, что стартер щелкает, но не крутит как по причине поломок втягивающего реле стартера, так и в результате собственных неисправностей. Наиболее распространенными являются:

• силовой провод, который идет от обмоток стартера к тяговому реле, может отгорать;
• произошел критический износ щеток стартера. В таком случае щетки требуют замены;
• возникает заклинивание якоря стартера по причине износа втулок стартера. Втулки стартера потребуется заменить;
• происходит замыкание обмотки якоря стартера, а также обрыв или замыкание обмоток статора;

Также следует отдельно упомянуть такой элемент, как бендикс стартера. Бендикс может быть деформирован или имеет место поломка вилки привода бендикса. Еще одной проблемой, которая связана с бендиксом стартера, является повреждение его зубьев. Забой зубьев бендикса означает, что устройство не может войти в зацепление с зубьями на венце маховика.

Еще бендикс связан с сердечником втягивающего посредством специальной вилки. Отсутствие зацепления бендикса с зубьями венца маховика означает, что в этом случае не произойдет полного втягивания в обмотку тягового реле в момент включения. В результате так называемый «пятак» не сможет осуществить перемыкание силовых контактов реле для подачи питания на электромотор стартера.

Причины поломки стартера и основные виды неисправностей

Все причины неисправностей можно разделить на две группы:

1. Механические. К ним относятся поломки, которых причиной стал износ деталей. Они изнашиваются в течение продолжительной эксплуатации или при нарушении правил эксплуатации. Возможны механические повреждения и по причине электрических неполадок.
2. Электрические. К таким поломкам относятся проблемы с электропитанием. Для обнаружения электрических неполадок нужно проверить всю проводку, провести диагностику контактов, межвитковых замыканий. Также следует проверить подгорания замыкающих пластин и рабочих поверхностей, которые возможны из-за прохождения лишнего тока через контакты.

Это интересно: Какие глупые ошибки совершают водители при поворотах?

Диагностика с помощью АКБ

Если говорить в общем, то возможны следующие поломки запускающего двигатель устройства:

1. При попытке запустить стартер не вращается якорь и не срабатывает реле тяги. Основной причиной является недостаточное электропитание. Это может быть вызвано разряженной аккумуляторной батареей, окислением на плюсовой клемме или плохим контактом, слабой затяжкой наконечников на аккумуляторе, обрывом электрической, межвитковым замыканием и заеданием якоря.
2. При исправно работающем втягивающем реле во время запуска стартера тяжело вращается якорь. Возможная причина — замыкание между пластинами коллектора или его подгорание, зависание, износ щеток, плохая зарядка АКБ, износ втулок якоря, смещение якорных пластин, обрыв обмотки, межвитковое замыкание стартера и якоря.
3. При работающем стартере вращается якорь, но нет вращения коленвала. Причина может быть в поломке буферной пружины или поводкового кольца муфты, пробуксовке свободного хода муфты, в плохом перемещении якоря, неисправности рычага, выключающего муфту.
4. Стартер не отключается после того, как завелся двигатель – заедает втягивающее реле или привод рычага, неисправна возвратная пружина замка зажигания, поломка возвратных пружин реле, муфты. В любом из этих случаев нужно выключить зажигание и отсоединить провод, идущий к реле.
5. Появление посторонних шумов говорит об ослаблении крепления устройства, износе втулок подшипников, ослабление буферной пружины стартера, повреждении венца маховика или забоины в зубьях привода, неправильной регулировке хода шестерни устройства.

Перед тем, как начинать ремонт, нужна проверка стартера. Ее можно выполнить своими руками либо с помощью стенда для проверки генераторов.

Стенд для диагностики генераторов
