Как подключить прикуриватель на ваз 2107

Содержание:

Устройство и предназначение прикуривателя
Причины неисправности устройства
- Электрическая схема прикуривателя
- Особенности замены устройства
Электрическая схема подсоединения прикуривателя ВАЗ 2107
Как подсоединить дополнительный прикуриватель
- Где и как можно врезать
Предохранители и реле ВАЗ 2107, электрические схемы
Какие бывают неисправности
Другие проблемы
↑ Не работает прикуриватель. В чем причина и что делать?
Устройство и предназначение прикуривателя
Схема подключения вентилятора отопителя ВАЗ 2107.
Замена прикуривателя ВАЗ 2107 на прикуриватель от ВАЗ 2114
- Рекомендуем прочитать:
Электрическая схема подключения прикуривателя автомобиля ВАЗ 2107
Подсветка прикуривателя машины

Устройство и предназначение прикуривателя

Первоначально автомобильный прикуриватель (АП) был задуман, чтобы водитель мог прикурить сигарету, как от уголька из костра. Устройство прибора не изменилось с момента создания, хотя он присутствует в салонах даже первых отечественных машинах.

Прикуриватель ВАЗ 2106 представляет собой устройство, состоящее из двух частей: гнезда и патрона. Металлический патрон имеет пластмассовую рукоятку в виде кнопки. В центре гнезда вмонтирован металлический стержень, играющий роль положительного полюса.

Роль минуса выполняет металлический корпус патрона. Между корпусом и металлическим стержнем находится изолятор, исключающий контакт между плюсом и минусом. Соединение плюсового и минусового контакта происходит через нихромувую спираль, которая выступает в роли нагревательного элемента.

Когда ток поступает на нагревательный элемент, он начинает нагреваться до высокой температуры. При нагревании спирали до необходимой температуры ток перестает поступать, благодаря тепловому реле. Гнездо для устройства расположено на приборной панели, в зоне комфортного доступа для водителя. Оно выполнено в виде продолговатого углубления с металлической оболочкой, которая играет роль минуса.

Для включения режима нагрева нажимается ручка, чтобы патрон погрузился в гнездо и зафиксировался в нажатом состоянии. Удерживают его биметаллические пластины. В этом момент происходит соединение положительного контакта патрона с плюсом гнезда, и отрицательного контакта гнезда с отрицательной клеммой патрона. Ток, протекая по спирали, нагревает ее. Нагревательный элемент достигает нужной температуры в течение 15-20 секунд.

Затем под воздействием высокой температуры биметаллические пластины начинают расходиться, раздается характерный щелчок, и патрон занимает свое прежнее положение благодаря внутренней пружине.

Со временем к прямому назначению прикуривателя добавилась дополнительная функция – он стал использоваться в качестве розетки для подключения различных электронных устройств. В розетку АП подключаются электрические приборы, которым для питания достаточно 12 В бортовой сети.

Производители электротехники выпускают большое количество приборов, которые могут быть использоваться в автомобиле:

вентилятор;
обогреватель;
пылесос;
обогрев сидений;
зарядное устройство для телефонов и других девайсов;
приборы для освещения салона и т.д.

Питание АП получает от электросети автомобиля. Подключение прикуривателя ВАЗ 2107, как и других отечественных машин, осуществляется через монтажный блок напрямую от аккумулятора без использования реле. Разъем прикуривателя защищен специальным плавким предохранителем на 10 А, который находится в монтажном блоке. При высоком токе нить в предохранителе расплавляется и размыкает электрическую сеть, предотвращая воспламенение.

Схема подключения прикуривателя

К гнезду АП подключены три провода:

«минус» — масса;
«плюс» — подключается через предохранитель с АКБ;
«плюс» — подключен к лампе подсветки прибора от габаритных огней, работает только при включении внешнего освещения.

Для исключения ситуации, когда патрон может заклинить в гнезде, АП оснащен специальным предохранительным устройством, защищающим его от перегрева и возгорания. Самое простое такое устройство выполнено в виде легкоплавкой металлической шайбы. Если температура слишком высокая, она расплавляется и перемыкает на короткое время питание АП, а в монтажном блоке перегорает предохранитель, обесточивая устройство для прикуривания.

Причины неисправности устройства

Как правильно подключить прикуриватель

Замена прикуривателя может потребоваться в том случае, если изделие перестало функционировать. Причинами выхода из строя механизма служат следующие факторы:

Перегорание плавкой вставки предохранителя розетки. Возникает в частых случаях, если розетка используется для подключения нескольких устройств как разветвитель. Ведь 10 амперный предохранитель не рассчитан на большие перегрузки по току, поэтому в частых случаях выходит из строя. Для того чтобы осуществить ремонт прикуривателя, необходимо попросту заменить предохранитель на новый.
Окисление контактов устройства. Для проведения ремонта потребуется снять механизм и осуществить зачистку контактов.
Замыкание контактов изделия. Оплавление контактов возникает в тех случаях, когда неумелые владельцы заменяют 10А предохранитель на 15А. В результате это приводит к тому, что “горит” проводка в автомобиле или плавятся контакты. Для устранения проблемы необходимо снять устройство, и на основании возникшей поломки, произвести ремонт.
Неисправность спирали накаливания. Для того чтобы отремонтировать изделие, необходимо заменить головку на новую. Стоимость изделия не превышает 150 рублей.

При частом использовании изделия наблюдается выход его из строя. Согласно инструкции, головка прикуривателя должна выщелкиваться при нажатии на нее по истечению 10-20 секунд. С течением времени данный промежуток времени увеличивается, а в один момент изделие вовсе перестает функционировать. Что представляет собой схема подключения прикуривателя на ВАЗ “классике”, выясним детальнее.

Электрическая схема прикуривателя

Розетка прикуривателя “семерки”, как впрочем и любого другого недорогого авто имеет следующую схему подключения:

“Питание” – красный провод, одна часть которого запитывает часы в автомобиле.
Желтый провод – питание лампочки подсветки.
“Масса” – провод черного цвета.

Предохранитель, который отвечает за защиту изделия, располагается в монтажном блоке под номером 6. В современных автомобилях обычно питание на прикуриватель идет не сразу от аккумулятора, а через замок зажигания. В результате питание не подается пока не повернут ключ в замке зажигания. Это сделано с целью сохранения заряда аккумулятора при долгой стоянке.

Выясним, как поменять прикуриватель на ВАЗ 2107, и что представляет собой процедура.

Особенности замены устройства

Самостоятельная замена механизма выполняется следующим образом:

Для начала следует снять минусовую клемму с АКБ. После этого осуществить демонтаж панели с часами.
При помощи плоскогубцев требуется подтянуть металлический ободок на прикуривателе.
Теперь можно осуществить демонтаж изделия.
После снятия розетки, требуется произвести ее осмотр и при необходимости заменить.
Чтобы заменить изделие, требуется переключить провода питания на новое устройство, после чего установить его на место в порядке обратном снятию.

Важно знать! Если новая розетка от “евро-прикуривателя” не подходит по диаметру для установки в панель, то можно увеличить диаметр при помощи ножа. После того, как данная процедура выполнена, можно накинуть минусовую клемму на АКБ и произвести включение изделия

Спустя 15 секунд головка должна отщелкнуться, что говорит об исправной работе изделия. Убедившись в том, что изделие функционирует, можно проверить исправность старой головки. Если старая головка не отщелкивается, то ремонту она не подлежит. Несмотря на то, что рассматриваемое изделие не прихотливое, но требуется периодически проводить его обслуживание. В частых случаях попросту происходит выход из строя предохранителя, поэтому всегда в запасе должна быть парочка новых изделий

После того, как данная процедура выполнена, можно накинуть минусовую клемму на АКБ и произвести включение изделия. Спустя 15 секунд головка должна отщелкнуться, что говорит об исправной работе изделия. Убедившись в том, что изделие функционирует, можно проверить исправность старой головки. Если старая головка не отщелкивается, то ремонту она не подлежит. Несмотря на то, что рассматриваемое изделие не прихотливое, но требуется периодически проводить его обслуживание. В частых случаях попросту происходит выход из строя предохранителя, поэтому всегда в запасе должна быть парочка новых изделий.

Электрическая схема подсоединения прикуривателя ВАЗ 2107

Что такое автомобильный прикуриватель и как его подключить

Прежде чем снять прибор и приступить к его ремонту, следует разобраться с его устройством. Схема подключения прикуривателя описана на фото. Она является одинаковой для всех моделей классики Ваз, включая модификации 2104, 2105, 2106 или 2107.

Распиновка осуществлена следующим образом:

красный провод отвечает за напряжение на часы и подключен к аккумулятору;
желтый элемент также идет на плюс батареи, он подает питание для лампочки подсветки гнезда;
черный провод – это масса.

Схема подключения прикуривателя осуществляется через монтажный блок с предохранителями. Чтобы добраться до него (при замене предохраняющего элемента), необходимо провести снятие панели, находящейся в передней части салона. За замкнутость схемы цепи отвечает предохранитель №6, рассчитанный на силу тока 10 Ампер.

Как подсоединить дополнительный прикуриватель

Как подключить телефон к магнитоле через прикуриватель

Существует несколько разновидностей прикуривателей:

Накладного типа, оснащенный пластиковым корпусом, который крепится в салоне автомобиля. Имеются конструкции со встроенными разветвителями, позволяющими подсоединить несколько приборов (с учетом допустимой мощности).
Врезного варианта, которые крепятся в отверстия, просверленные в панели приборов и центральной консоли.
Временного типа, оснащенные кабелями питания с зажимами, которые крепятся на клеммы батареи.

Где и как можно врезать

Для ВАЗа дополнительный элемент крепится на пластиковые крышки на панели приборов или центральной консоли. Метод фиксации зависит от конструкции, например, для удержания прикуривателя врезного типа сверлится отверстие. Кабели припаиваются к клеммам подключаемого устройства, а затем выводятся к реле или напрямую в моторный отсек. Возможно использование тумблера, подающего питание при отключенном зажигании.

Предохранители и реле ВАЗ 2107, электрические схемы

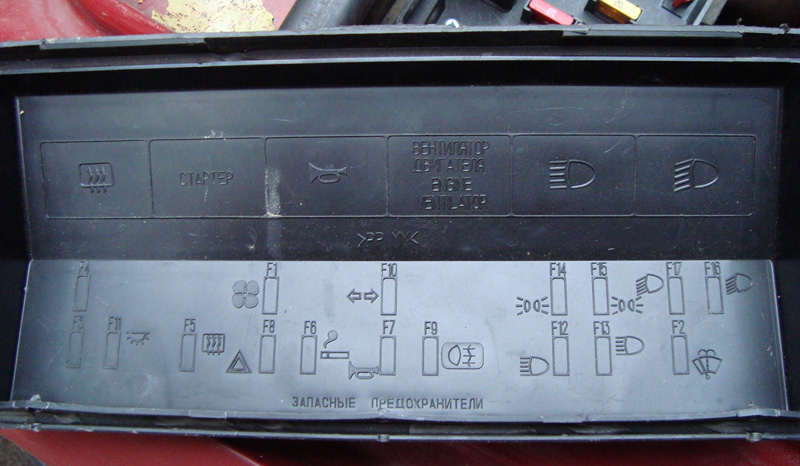

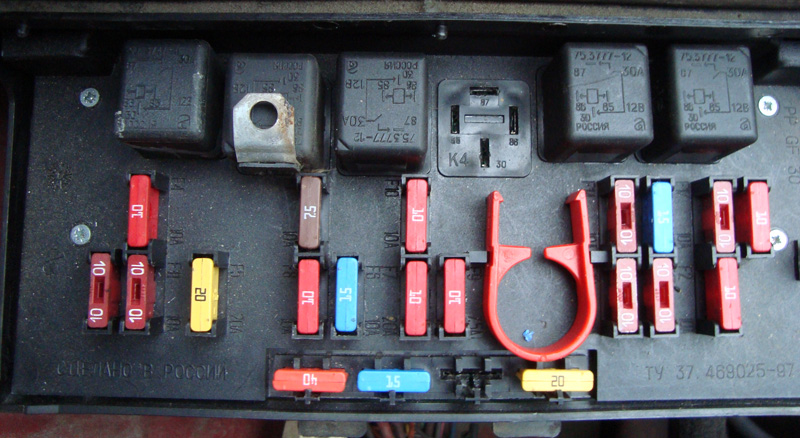

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

R2 — реле включения дальнего света фар. Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар. Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар. Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала. На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения. На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей5 — запасные предохранители6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Какие бывают неисправности

Есть определенные факторы, влияющие на работу детали. Требуется разобраться в устройстве прикуривателя и понять, почему он не работает на ВАЗ 2107.

Среди наиболее распространенных проблем стоит отметить.

Поломку предохранителя. Если будут запускаться одно или нескольких мощных устройств в разъем прикуривателя, сила тока цепи может превысить критическое значение. При 10 Ампер перегорит предохранительный элемент. Дополнительно перестанут работать часы, радиоприёмник. Ремонт осуществляется просто по схеме – достаточно добраться до монтажного блока и произвести замену сгоревшего предохранителя прикуривателя.
Плохое соединение. Со временем контакты окисляются, из-за чего прикуриватель перестает работать. Причиной появления также может стать подключение предохранителя с большим сопротивлением, к примеру, 15-амперного. Если прикуриватель ВАЗ 2105 перестает работать, то предварительно необходимо вынуть металлический патрон и проверить его контакты на наличие окислов. При ремонте рекомендовано зачистить контактные места. Перед процедурой замены прикуривателя или предохранителя нужно снять минусовую клемму с автомобильного аккумулятора. Такая схема исключит возможность короткого замыкания.
Перегоревший элемент накаливания. На классике внутри патрона находится нихромовая спираль, которая от возраста может перегореть. Ремонт неисправности заключается в замене прикуривателя и установке нового элемента по схеме.
От старости или из-за того, что провода могут замыкать, есть вероятность обрыва электропроводки или выгорания цепи. Срабатывает предохранитель. Такая неисправность прикуривателя Ваз 2107 диагностируется при помощи мультитестера. Необходимо прозвонить цепь, диагностировав целостность проводов. В этом случае нужен ремонт или замена именно проводки, а не элемента накаливания.

Основные причины поломки могут быть следующими:

Сгорел предохранитель. Как правило. Именно эту деталь в первую очередь необходимо диагностировать. Находится он в блоке на позиции F Убедиться в исправности механизма можно с помощью мультиметра, поставленного в режим прозвонку.
Окислилась или просто отключилась клемма питания массы, которая соединяется с корпусом устройства. Придется снимать панель и осматривать качество подключения.
Повредилась изоляция провода питания или нарушилась его жила. Это случается нечасто. Но если других проблем нет, а часы не работают, нужно с помощью мультиметра в режиме постоянного тока проверить целостность провода.
Испорчен механизм. Конечно, его можно отремонтировать. Но лучше все-таки поставить новые часы или заменить их на более современный электронный вариант.

Другие проблемы

Во многих автомобилях, распространенных среди отечественных водителей, прикуриватель может иметь различным свойственным только этой марке авто неисправности. Владельцы многих американских внедорожников отмечают каждый раз появление дыма в салоне в момент подключения к разъёму мощного прибора. По своей значимости проблема сравнима с дымлением двигателя.

Вся сложность заключается в том, что незначительная на первый взгляд поломка может привести к выводу из строя электроники автомобиля. Ведь сгоревший от перенапряжения провод может находиться в одном жгуте с остальными проводами.

На отечественных автомобилях марки ВАЗ наиболее уязвимым местом считается предохранитель. Чтобы его проверить на исправность, достаточно проделать следующее:

Включите вентилятор печки, если отопитель не включается, значит, возникла проблема с предохранителем F18
Чтобы его заменить, совсем не обязательно лезть под капотом. Он находится слева от руля в общем блоке
Если же вентилятор печки работает, возможно, в проводке произошел пробой. Но не стоит грешить на неё сразу, лучше всего сперва проверить предохранитель F6

Последний также влияет на работу прикуривателя, как и F18. Поэтому в случае возникновения неисправности, следует оба проверить на работоспособность.

Использовать прикуриватель лучше всего строго по назначению, тогда вероятность его поломки существенно снижается. Но со временем «усики» расшатываются, даже если пользоваться им в редких случаях. В этом нет ничего страшного – просто подогните их с помощью подручного инструмента. В особо тяжелых случаях, например, когда проблема заключена во всей проводке, конечно, без помощи специалиста просто не обойтись. В любом случае, не нужно подключать к прикуривателю мощные электроприборы. Тогда устройство будет служить верой и правдой на протяжении всей эксплуатации автомобиля.

↑ Не работает прикуриватель. В чем причина и что делать?

Обратите внимание, что аккумуляторные устройства не являются долгосрочными и надёжными, они не могут служить долгое время и имеют свойство ломаться. Вы лишь можете улучшить фиксацию, увеличив усилия прижимных лапок

Само строение устройства простое: оно состоит только из центрального контакта и двух прижимных лапок. Расположение центрального контакта всегда разное и может находиться как глубоко, так и близко. А причиной плохого контакта является то, что со временем связь между вилкой и гнездом становится все хуже и хуже, это приводит к появлению искр, а потом и короткого замыкания.

Вилка не фиксируется в гнезде или при фиксации возникают проблемы

Причиной являются усики, которые имеют свойство изнашиваться со временем и больше не могут удержать патрон.

Решение этой проблемы довольно небезопасно, так как автовладельцу в таком случае приходится вручную придерживать головку в гнезде до момента, когда она полностью разогреется. Но есть и другое, более надёжное и действенное решение — подогнуть усики прикуривателя.

Спираль перегорела, находясь в патроне

Самым простым решение является смена головки прикуривателя. Но также вы можете возобновить старую спираль, если очистите её от образовавшейся сажи.

Если верить теории, за двадцать секунд подключённая спираль достигнет нужной температуры до покраснения и головка выскачет наружу. Если это произойдёт за большее или меньшее количество времени, можно откорректировать это время, если подогнуть или разогнуть контакты.

В случае, если все перечисленные способы не помогают, единственным выходом остается полная замена головки.

Перегорел предохранитель

В большинстве случаев вина за это ложится на владельца автомобиля т.к. это происходит при подключении ещё нескольких устройств с помощью разветвителя. Благодаря чему на прикуриватель производится большое давление из-за нагрузки, которая явно превышает предусмотренную. В таких случаях обязательно использовать гнездо не слишком долгое время. Но водитель пренебрёг этим правилом, что и привело к поломке.

Стандартный предохранитель рассчитывается на нагрузку в 10А, использовать детали с большим показателем не стоит из-за того, что это приводит к полному сгоранию гнезда аккумулятора.

Разрыв проводки

В таких проблемах вряд ли может быть вина водителя, так как это происходит во время использования и является обычным итогом долгой эксплуатации, во время которой они могут защемляться или стираться. Всё это приводит к потере электрической связи.

Решается данная неисправность с помощью замены повреждённого отрезка проводки. После замены обязательно нужно создать им качественную изоляцию, чтобы в будущем не произошло воспламенение. А найти этот обрыв поможет мультиметр.

Устройство и предназначение прикуривателя

Внутри находится центральный контакт, на который подается плюс с аккумуляторной батареи. Корпус АП оснащен лампочкой подсветки, которая автоматически включается вместе с внешним освещением.

вентилятор;
обогреватель;
пылесос;
обогрев сидений;
зарядное устройство для телефонов и других девайсов;
приборы для освещения салона и т.д.

Все дополнительные электроприборы оснащены специальным входом для подключения к АП. Появились специальные разветвители, которые позволяют подключать в гнездо сразу несколько устройств одновременно.

Схема подключения прикуривателя

К гнезду АП подключены три провода:

«минус» — масса;
«плюс» — подключается через предохранитель с АКБ;
«плюс» — подключен к лампе подсветки прибора от габаритных огней, работает только при включении внешнего освещения.

Некоторые прикуриватели имеют встроенный предохранитель, который расположен в самом гнезде. Если расплавляется шайба или перегорает предохранитель, прикуриватель подлежит замене. В последнее время в качестве предохранителя стали устанавливать тепловой биметаллический предохранитель многоразового использования. При перегреве он перемыкает контакты питания, предотвращая перегорание предохранителя, но спустя время биметаллический предохранитель остывает и вновь размыкает контакты.

Схема подключения вентилятора отопителя ВАЗ 2107.

На схеме ниже, показано как запитан вентилятор печки(4). Питание от аккумулятора, через монтажный блок(1), идёт на замок зажигания(5) и снова уходит в монтажный блок(1). В монтажном блоке(1) проходит через предохранитель F1 (10 ампер) и идёт на кнопку переключения скоростей печки(2). Далее питание с кнопки идет или через сопротивление(3) на мотор(4), или сразу на мотор печки(4).

Вентилятор печки ВАЗ не будет работать, если неисправен какой — то из составляющих его схемы. Можно определить причину по которой не работает вентилятор печки ВАЗ 2107:

Неисправность в монтажном блоке.
Выгорели контакты переключателя скоростей вентилятора печки.
Сгорело сопротивление для регулировки скорости.
Неисправность в самом моторчике печки.

Давайте остановимся подробней на каждой из неисправностей.

Неисправность в монтажном блоке ВАЗ 2107.

Если печка перестала дуть воздухом, то первым делом посмотрите цел ли предохранитель F1 в монтажном блоке. Обычно, если перегорел этот предохранитель, то вместе с печкой перестоёт работать обогрев заднего стекла и фонари заднего хода. Этот предохранитель должен иметь номинал 10 ампер. Ни больше и ни меньше. Если поставить предохранитель меньше номинала, то он постоянно будет перегорать, а если поставить предохранитель большего номинала, есть возможность спалить монтажный блок. Если у вас стоит предохранитель большего номинала (как на фото ниже), то повышается вероятность того, что вышел из строя монтажный блок и плюс не поступает на кнопку переключения скоростей. Как это выяснить, читайте в следующем абзаце.

Выгорели контакты переключателя скоростей вентилятора печки.

Вы проверили предохранитель и увидели, что он цел. Копаем дальше. Теперь берём и достаём кнопку переключения скоростей из панели и отсоединяем от неё провода. После, подключаем надёжно к массе один конец лампочки индикатора, а второй конец поочерёдно засовываем в снятые колодки проводов отключённых от кнопки. При этом должно быть включённым зажигание!

Если лампочка не загорается, значит питание на переключатель скорости не приходит и неисправен скорее всего монтажный блок.

Если лампочка, при тесте одного из контактов, загорелась, значит или неисправна кнопка или что-то другое. Как это выяснить? Очень просто! Для этого делаем перемычку из обычного провода, от контакта, при тесте которого загорелась лампочка-индикатор, к одному из двух других контактов. Моторчик печки заработает если кнопка неисправна. Если моторчик не работает, то именно он и неисправен.

Печка работает только на одной скорости ВАЗ 2107.

Когда печка работает только на самой высокой скорости — это значит, что сгорело балластное сопротивление.

В таком случае просто поменяйте его. Оно находится под торпедой примерно по середине, ближе к водительской стороне.

Неисправность в самом моторчике печки.

Перед тем, как разбирать панель и ворошить салон, проверьте хорошо ли сидит масса идущая от моторчика печки к кузову. Частенько случается, что этот провод просто сгнивает.

При наличии мультиметра можно его прозвонить. Для этого достаньте кнопку переключения скоростей, отсоедините от неё контакты. Теперь в режиме прозвонки один щуп мультиметра подсоедините к массе, а другим поочерёдно проверяйте провода. При исправном моторчике и балластном сопротивлении мултиметр запищит при проверке двух из трёх проводов. Если балластное сопротивление неисправно, то мультиметр запищит при проверке одного из трёх проводов, а уж если моторчик печки не работает или у него нет контакта с массой, то мультиметр будет молчать.

Если хотите узнать как заменить моторчик печки, читайте эту статью!

Замена прикуривателя ВАЗ 2107 на прикуриватель от ВАЗ 2114

Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель. Поводами для замены являются:

постоянно откручивающаяся гайка крепления;
желание установить более привлекательное устройство;
невозможность подключить несколько устройств одновременно.

Чаще всего монтируют прикуриватель от ВАЗ 2114/15 — так называемый евро-прикуриватель, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя потребуется лишь несколько увеличить отверстие, в котором он был зафиксирован.

Монтаж устройства производится в следующем порядке:

Устанавливается светодиод.
Фиксируется гнездо прикуривателя.
Подсоединяется электропроводка.

Таким образом, любые неисправности прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого потребуется лишь минимальный набор слесарных инструментов и соблюдение инструкций специалистов. Установка нового прикуривателя тоже не доставит владельцу ВАЗ 2107 больших хлопот.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Электрическая схема подключения прикуривателя автомобиля ВАЗ 2107

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.

Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:

Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».

Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:

«масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.

Провод силового питания – синий с красным, парный, одна часть подходит и запитывает бортовые часы.

Также важно знать, что кроме проводов, схема содержит:

Сам прикуриватель;
Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Подсветка прикуривателя машины

Иногда перегорает лампочка. Это происходит от старости или небольшого короткого замыкания. Необходимо диагностировать проблему, а затем заменить лампочку подсветки новой.

Снимаем провод с аккумулятора.
Вынимаем металлический патрон.
Демонтируем центральную пластиковую накладку.
Отсоединяем провода электропитания.
Выкручиваем фиксирующую гайку.
Снимаем корпус вместе с лампочкой подсветки.
Меняем перегоревший элемент на новую запчасть.
Собираем все по схеме в обратном порядке.
