Как вытащить прикуриватель на калине?

Содержание:

Самостоятельная починка прикуривателя
Не работает прикуриватель на Ладе Калина
- Причины неисправностей прикуривателей
Составляющие электросети Лада.
Как заменить лампу в прикуривателе?
Почему не работает прикуриватель на калине
Когда замена не нужна?
Устройство и предназначение прикуривателя
Причины неисправностей прикуривателей
Если не работает прикуриватель на лада калина, приора или гранта — РемонтоМоре
Видео инструкция
- Монтажный блок реле и предохранителей Калины.
Замена прикуривателя самостоятельно

Самостоятельная починка прикуривателя

Перед тем как приступить к починке прикуривателя, нужно освободить место вокруг машины, чтобы ничто не мешало работе. После выявления причины поломки можно смело приступать к починке неисправного элемента, а поможет в этом процессе схема подключения прикуривателя на ВАЗ-2114 инжектор, которая должна иметься у каждого автовладельца:

Если вышел из строя предохранитель, то ремонт прикуривателя можно осуществить довольно легко, самое главное – узнать, какой предохранитель требует замены. Сделать это несложно, для этого нужно открыть специальный люк, в котором расположены все автомобильные предохранители и отыскать 20-амперный элемент, где имеется маркировка F Нужный предохранитель располагается по левой стороне относительно рулевой колонки. Чтобы проверить его работу, используется специальный тестер. Если прибор покажет неисправность, то предохранитель следует просто заменить, а если он будет исправным, нужно продолжить поиск причины неисправности прикуривателя.
Довольно часто автовладельцы сами выводят из строя прикуриватель, подключая к этому элементу внешние устройства и выкручивая при этом штекер. Вследствие этого пластины смещаются со своего места и при соприкосновении просто замыкаются, что и выводит из строя прикуриватель. Чтобы устранить эту проблему, понадобится разобрать устройство, поставить пластины на прежнее место и в обратном порядке его собрать.
Выйти из строя прикуриватель может и из-за перегоревшей подсветки. Если подсветка не будет загораться, то нужно просто заменить пришедшую в непригодность лампочку, вынув прикуриватель из «гнезда». После замены лампочки прибор нужно аккуратно установить на прежнее место.

Случается так, что прикуриватель выходит из строя из-за повреждения целостности витков пружины

Если ранее описанные мероприятия не помогли активировать неработающий элемент, то нужно изучить его сердцевину и обратить внимание на состояние витков пружины. В случае обнаружения повреждений, придется полностью заменить подвижную сердцевину, однако решить этот вопрос порой не так-то и просто

Дело в том, что сердцевина в отдельности не продается в магазинах, покупателю в магазине будет предложена вся конструкция в сборе. Единственное место, где стоит попытаться найти нужную деталь, – это «барахолка», при посещении которой можно купить различные детали, как от старых, так и от новых машин.

Ознакомившись с этой статьей, несложно понять, что самостоятельно найти причину поломки прикуривателя и починить его довольно просто, если, конечно, автовладелец будет учитывать рекомендации и делать работу не спеша. Но если трудности все же возникнут, можно всегда просмотреть обучающее видео в Интернете, которое еще более упростит выполнение ремонтных работ.

Не работает прикуриватель на Ладе Калина

Как подключить прикуриватель на ваз 2107

Автомобиль ВАЗ-2118 Калина, как и многие другие модели отечественных и зарубежных машин, имеет в салоне гнездо прикуривателя, которое, помимо своего прямого назначения, используется для подключения различных устройств, от диагностического оборудования до специальных автомобильных зарядных устройств для сотовых телефонов. Жизнь современного человека без электронных гаджетов сложно представить, вот и получается, что от длительного использования в качестве розетки прикуриватель быстро изнашивается и перестает работать.

Причин, почему не работает прикуриватель на Калине, может быть много. Первая заключается в том, что глубина его разъема не всегда позволяет до конца вставить штекер подсоединяемого устройства, из-за чего происходит короткое замыкание бортовой сети Лады Калина. В результате не работает прикуриватель. Контакты, которые в гнезде прикуривателя находятся очень близко друг от друга, также могут спровоцировать короткое замыкание.

Замена прикуривателя калина

Важно учитывать, что в Ладе Калина на прикуриватель и подогрев сидений завязан общий предохранитель, поэтому подключать что-либо к прикуривателю при включенном обогреве нельзя, особенно если устройство имеет большую мощность, например, компрессор подкачки колес. В этом случае предохранитель может сгореть. Проблема неудобного использования гнезда прикуривателя частично решается при помощи простого приспособления — разветвителя

Проблема неудобного использования гнезда прикуривателя частично решается при помощи простого приспособления — разветвителя.

Причины неисправностей прикуривателей

Итак, с формами все понятно

А вот как подобрать устройство, от применения которого точно ничего не сгорит? Очень важно обратить внимание, указана ли на устройстве максимальная электрическая нагрузка и каково ее значение. Оно не должно превышать стандартные 15 ампер. Еще одна достойная внимания особенность — это сила тока на разъемах USB

Еще одна достойная внимания особенность — это сила тока на разъемах USB

Она колеблется от 500 миллиампер до 2 ампер. Лучше и в этом случае взять по максимуму.

Еще одна достойная внимания особенность — это сила тока на разъемах USB. Она колеблется от 500 миллиампер до 2 ампер. Лучше и в этом случае взять по максимуму.

Если устройство кажется слишком хрупким и ненадежным внешне, лучше воздержаться от покупки. Наиболее придирчиво стоит осмотреть сами разъемы разветвителя, те самые, круглые. В нижней части гнезд разветвителя не должна выступать монтажная плата. Гильза контактов разветвителя не должны быть слишком тонкой. Если она на вид не толще фольги, это устройство может быть опасно для эксплуатации.

Даже пользуясь качественным удлинителем, помните о том, что прикуриватель Калина — вещь пожароопасная, ни в коем случае не нагружайте разветвитель на всю катушку. На предохранитель не рассчитывайте, ведь вы уже поняли, как быстро он сдается. С разветвителем тоже нужно быть осторожным. На одной из Калин в кузове универсал упомянутый выше предохранитель вышел из строя при подключении всего лишь пустого разветвителя. Это как раз из-за тех злополучных контактов. Но после замены предохранителя все снова заработало.

Как заменить прикуриватель в Калине, Приоре, Гранте. Установка удобного прикуривателя.

Ни в коем случае нельзя вставлять более мощный предохранитель. Только стандартный в 15 ампер. В противном случае проводка будет уничтожена полностью под возросшей нагрузкой

Стоит обращать внимание и на штекеры. Те, которые действительно подходят, никогда не вызовут замыкание. Прикуриватель может перестать работать и по той причине, что в блоке предохранителей скопилась пыль и окисления. Многие автолюбители твердят, что если ничего не перегорело, то это только вопрос времени

Предлагаются 2 простых решения

Прикуриватель может перестать работать и по той причине, что в блоке предохранителей скопилась пыль и окисления. Многие автолюбители твердят, что если ничего не перегорело, то это только вопрос времени. Предлагаются 2 простых решения.

Специально сломать сам прикуриватель (то есть не розетку), подключая приборы в разветвитель.
Отогнуть чуть подальше контакты в гнезде.

Помогает и замена подозрительных штекеров на более подходящие. Присматривайтесь внимательнее к устройствам, которые хотите запитывать от прикуривателя, иначе не напасетесь времени менять предохранители.

Составляющие электросети Лада.

Почему не работает прикуриватель и магнитола на ваз-2114

В составе транспортного средства Лада Калина находится три рабочих группы, отвечающие за сохранность проводки: монтажная, основная и дополнительная. Предохранители принято размещать определённой совокупностью. Групповое расположения устройств, позволяет добиться большей безопасности бортовой сети. В случае нарушения функции одного из приборов, остальная часть бортовой сети продолжает работать без перебоев.

Важно! Перед проведением работ, необходимо отключить питание аккумулятора во избежание травм. В ходе диагностики, строго соблюдайте требования техники безопасности при работе с бортовой сетью авто.. Монтажный блок, находится недалеко от рулевой колонки

На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый.

Монтажный блок, находится недалеко от рулевой колонки. На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый.

Монтажная группа, является важнейшей частью электроснабжения потребителей транспортного средства. Среди устройств, за правильную работу которых отвечает монтажный блок, можно выделить следующие: электроподъемник зеркал, световые и звуковые сигналы аварийной сигнализации,дворники,габариты, противотуманные фары, ближний и дальний свет,контроллер охранной системы и электрический усилитель рулевого управления (при соответствующей комплектации).

В основной группе, находятся предохранители, отвечающие за систему электронного контроля ДВС. Схема основной группы предохранителей включает в себя следующие элементы: разъем для проверки, предохранители — главное реле, реле электрического топливного насоса и предохранитель электронного блока управления двигателем.

Дополнительная группа , расположена в автомобиле Лада Калина под приборной панелью. Для удобства проведения работ, можно выкрутить крепеж блока и демонтировать его. Схема дополнительно группы, включает в себя следующие компоненты: реле электрического вентилятора охлаждающей совокупности, реле электрического топливного насоса, элемент обеспечения безопасности электрического вентилятора охлаждающий совокупности и основное реле.

Неисправные реле Лада Калина, требуют замены так же как и другие компоненты сети. Производить замену реле и устройств безопасности сети стоит только после выявления причин неисправности. При замене, необходимо использовать элементы рекомендованные производителем Лада Калина. Поскольку, каждый компонент обеспечивающей безопасность электросети рассчитан на оптимальную величину тока, применение постороннего элемента может привести к нарушению работы электроприбора.

Блок электросети лада Калина имеет достаточно простое и понятное устройство. При наличии соответствующей схемы с обслуживанием системы питания справиться любой автолюбитель. Замена элементов блока, простая но весьма важная процедура. Ведь от сохранности предохранителей напрямую зависит успешная работа все электрических приборов автомобиля. Своевременная замена элементов блока позволит восстановить работу устройства и вернуть безопасность бортовой сети машины.

Удачной замены предохранителей!

Ни один автовладелец не застрахован от неполадок электрооборудования своего автомобиля. Хотя бы однажды такая проблема может возникнуть у любого, даже самого внимательного владельца авто. Скорее всего, она связана с выходом из строя предохранителей.

Как заменить лампу в прикуривателе?

Реле бензонасоса и предохранитель на калине где находится

Розетка оснащена подсветкой, что весьма удобно. Однако лампа может перегореть, после чего ее нужно заменить исправным осветительным элементом.

Рассмотрим подробней. Как это сделать в LADA Kalina?

Соблюдая традиции безопасности, отключаем аккумулятор.
Обнаруживаем блок с предохранителями, из которого необходимо вынуть плавкую вставку под маркировкой «F20».
«Побеждаем» саморезы, которые призваны удерживать кожух рычага трансмиссии и тоннеля. Для удобства действий рекомендуем перевести трансмиссию в позицию 4-й передачи.
Теперь нужно поддеть устройство, прикладывая усилие к зеленому светофильтру, после чего оно «выходит» наружу.
Чтобы отсоединить зажимы, потребуется повернуть элемент по ходу стрелки часов.
Переходим к демонтажу металлической основы.
Далее подлежит извлечению корпус (окрашен в зеленый цвет).
Обнаруживаем патрон. В нем, естественно, располагается лампа.
Наконец-то ее можно заменить.
Сборку выполняем, конечно же, в обратном порядке.

Помощь окажет видео, где приведен алгоритм манипуляций.

Почему не работает прикуриватель на калине

Как-то решил проверить прикуриватель на работоспособность. Оказалось, что прикуриватель не фиксируется и не греется. Начал разбираться в чем же дело. Оказалось, что в блоке предохранителей нет предохранителя. Почитав мануал к авто, купил нужный предохранитель, поставил — место F20, предохранитель на 15А. (6 руб.)

Думалось мне, что раз предохранитель поставил, то и освещение ободка гнезда прикуривателя при включении габаритов будет работать. А вот и нет. Оказывается, освещение ободка гнезда прикуривателя не зависит от работы самого прикуривателя. Просто на самом гнезде прикуривателя перегорела лампочка. А заменяется она так — выдергивается кожух от рычага КПП, рычаг КПП ставится на 4 передачу, затем нужно подлезть к гнезду прикуривателя и нажать слегка от себя на патрон лампочки и, потянув вниз, извлечь лампочку с патроном. Лампочка из патрона вынимается и заменяется. Лампочка обошлась в 20 руб. Обратно ставится в обратной последовательности.

Всё, подсветка прикуривателя тоже имеется. Осталось решить вопрос с фиксацией самого прикуривателя.Перед работой вынимается предохранитель (место F20), чтобы не спалить предохранитель, замкнув “+” и “-” контакты. Нужна только лишь плоская маленькая отвертка. Внизу гнезда немного подгибаются 2 плюсовых контакта в сторону середины. Ставится сам прикуриватель, нажимаем — зафиксировалось — здорово, ставим предохранитель на место, прикуриватель отщелкивается, вынимаем, смотрим — нагрелся.

Вот таким образом самостоятельно ремонтируется прикуриватель.

Когда замена не нужна?

В некоторых ситуациях прикуриватель может не радовать владельца отсутствием своей работоспособности. Пока что это не повод склоняться к замене. Сначала целесообразно проверить исправность предохранителя. Также нелишним действием будет убедиться в присутствии устойчивого контакта с замком зажигания. Указанные «узкие места» следует тщательно проверить, после чего выносить вердикт о неисправности розетки прикуривателя. В большинстве случаев проблема может быть решена путем исправления указанных дефектов. И тогда не придется выяснять, как снять прикуриватель.

Распространенные неисправности в прикуривателе

В числе наиболее встречающихся неисправностей прикуривателя можно увидеть следующие поломки и дефекты:

Перегоревший силовой элемент предохранителя. Напомним, что монтажный блок с вставками располагается под панелью в салоне. Нам интересен именно компонент, маркируемый как «F20».
Обрыв нити накаливания силового элемента.
Прогрессирующая коррозия на контактах розетки, в результате чего они не «проявляют» достаточной электропроводности.

Устройство и предназначение прикуривателя

Устроен прибор просто:

металлический патрон со спиралью из нихрома;
кнопка;
пластиковая рукоятка.

На приборной панели есть специальная розетка, в которую вставляется прикуриватель. При нажатии на рукоятку устройство подключается к бортовой сети автомобиля. Через нихромовую спираль проходит ток, она нагревается. Как только температура становится максимальной, срабатывает термореле, происходит щелчок, прикуриватель возвращается в первоначальное положение.

Разогретая спираль для прикуривания

На первых моделях автомобилей прибор использовался непосредственно для прикуривания, но с развитием технологий его применение значительно расширилось. В настоящее время все внешние электронные устройства подключают через него: пылесосы, навигаторы, зарядные устройства, антирадары, мобильные телефоны.

На сегодня 12-вольтовая розетка машины стала незаменимой, ее поломка сразу ощущается рядом неудобств.

Причины неисправностей прикуривателей

Итак, с формами все понятно

Еще одна достойная внимания особенность — это сила тока на разъемах USB

Она колеблется от 500 миллиампер до 2 ампер. Лучше и в этом случае взять по максимуму.

Предлагаются 2 простых решения

Специально сломать сам прикуриватель (то есть не розетку), подключая приборы в разветвитель.
Отогнуть чуть подальше контакты в гнезде.

Как заменить предохранитель прикуривателя

Если не работает прикуриватель на лада калина, приора или гранта — РемонтоМоре

Современные автолюбители редко используют данное гнездо по своему непосредственному назначению. В разъем прикуривателя подключают дополнительные устройства типа зарядки для телефона. Однако со временем прибор ломается.

При наличии необходимых знаний и инструмента замена прикуривателя на автомобиле Лада Калина – несложная процедура. Для ремонта понадобятся только стандартный набор шестигранников, отвертка, плоскогубцы и паяльник

О том, почему возникает неисправность, как ее выявить и провести замену прибора, зачем обращать внимание на предохранитель, читайте в статье

Предохранитель прикуривателя на Приоре

Еще не так давно прикуриватель являлся обязательным атрибутом салона любого автомобиля. Само его название указывает на его прямое предназначение – прикуривание сигарет, хотя по большей части он используется не для этого, а для подключения различных электрических приборов. Это может быть автомобильный пылесос, холодильник, компрессор, навигатор, видеорегистратор и др.

Сегодня часть современных зарубежных машин в базовой комплектации подобным устройством не комплектуется. Место прикуривателя заняли различного рода розетки и разъемы, при помощи которых можно подключить и зарядить все что угодно. Вот только прикурить нельзя.

Прикуриватель

Отечественный автопром пока не спешит менять прикуриватель на розетки, поэтому все наши автомобили оснащены его классическим вариантом. Не исключение и Лада Приора. Здесь он расположен на почетном месте – центральном тоннеле пола, рядом с ручкой стояночного тормоза.

Такое расположение устройства выбрано не случайно. Он постоянно на виду, к нему можно дотянуться правой рукой, не нагибаясь, он не мешает, и об него невозможно зацепиться штаниной. Для большего удобства он еще и оборудован подсветкой, что упрощает его поиск в темное время.

Стоит отметить, что прикуриватель Приоры отличается от предыдущих моделей не только расположением, но и конфигурацией: его гнездо несколько мельче, нежели у других ВАЗов.

Конструкция и принцип работы

Устройство прикуривателя Приоры ничем не отличается от прикуривателей других автомобилей. Конструктивно он состоит из гнезда (полого металлического цилиндра) и металлического патрона с нихромовой спиралью внутри.

Ваз 2110: замена прикуривателя своими силами

Ремонт прикуривателя на Лада Калина и замена лампы подсвети без разбора тоннеля Патрон снабжен пластиковой кнопкой, при нажатии которой происходит замыкание «плюса» с массой через спираль.

Принцип нагрева спирали здесь точно такой же, как и в электроплитке или утюге, но в отличие от последних, у прикуривателя Приоры нет теплового реле.

Его задачу выполняют биметаллические «ушки» внутри патрона, которые, нагреваясь, разжимаются, и пружина выбрасывает патрон, устанавливая его в начальное положение.

Неисправности

Как и любое другое электромеханическое устройство, прикуриватель Приоры имеет свойство ломаться. Иногда это может быть вызвано дефектами конструкции, иногда сбоями в бортовой цепи машины, а иногда и по вине самого пользователя. К частым неисправностям прикуривателя можно отнести:

западание тех самых биметаллических «ушек»;
перегорание спирали;
нарушение контакта в разъеме;
перегорание предохранителя.

К неисправностям также можно отнести и перегорание лампы подсветки, однако, это больше относится к снижению уровня комфорта, нежели к серьезным поломкам. К тому же, она нисколько не влияет на работу самого устройства, и легко устраняется путем замены лампы.

Западание ушек характеризуется отсутствием фиксации патрона в нажатом положении. Оно может быть вызвано либо низким качеством металла, из которого они изготовлены, т.е. дефектом, либо же высокой интенсивностью или длительным периодом использования прикуривателя.

Видео инструкция

Иногда требуется полная замена устройства. Для этого необходимы запчасти и стандартная отвертка. Порядок работ выполняется так.

Открываем капот, находим аккумулятор и снимаем с него минусовую клемму.
Выкручиваем три болта крепления вокруг рукоятки стояночного тормоза, что расположен поверх центрального тоннеля. Осуществляем демонтаж концевика ручного тормоза.
Выкручиваем задний саморез крепления, а также дополнительные шурупы по бокам.
Снимаем чехол с рычага коробки передач, а затем поднимаем чехол тоннеля.
Отключаем штекер с питанием, приходящий на цепь электропроводки.

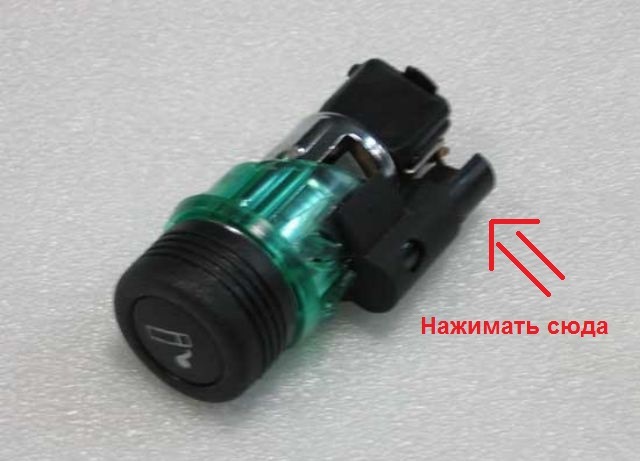

Нажимаем специальные защелки, удерживающие сам прибор. После того, как он выскочит, можно его заменить.
Далее устанавливаем новую деталь на Лада Калина и осуществляем процесс обратной сборки.

Расположенное ниже видео поможет понять, где находится, а также как заменить предохранитель прикуривателя модели Лада Калина.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2021 ГОДА ВЫПУСКА

Перед заменой предохранителя необходимо определить и устранить причину перегорания предохранителя. Во избежание выхода из строя элементов системы управления двигателем нельзя устанавливать предохранители с увеличенным номиналом или самодельные. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра. Полное описание предохранителей калины вы найдете ниже.

Где расположен монтажный блок реле и предохранителей Калины.

С левой стороны, за панелью управления наружным освещением.

1. Потянув за выступ на левой стороне панели приборов, открываем крышку монтажного блока.

2. Вот и сам монтажный блок.

Чтобы по-лучше рассмотреть схему расположения предохранителей калины нажмите на изображении.

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включения стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемников дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле включения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10 — реле включения указателей поворота и аварийной сигнализации, K5; 11 — место установки резервного реле калины, K12; 12 — реле включения стеклоочистителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким корпусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — место установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предохранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Монтажный блок реле и предохранителей Калины.

Монтажный блок реле и предохранителей Лады Калины находиться с левой стороны, за панелью управления наружным освещением. Чтобы добраться до предохранителей и реле, нужно потянуть за выступ на левой стороне панели приборов и открыть крышку монтажного блока.

1. Потянув за выступ на левой стороне панели приборов, открываем

2. Монтажный блок Лада Калина.

Расшифровка реле и предохранителей в основном блоке Лады Калины.

К1 – реле омывателя фар;К2 – реле включения цепи стеклоподъемников;КЗ – реле включения стартера;К4 – дополнительное реле (реле зажигания);К5 – реле включения указателей поворота и аварийной сигнализации;Кб – реле включения омывателя и очистителя ветрового стекла;К7 – реле включения дальнего света фар;К8 – реле включения звукового сигнала;К9 – реле включения передних противотуманных фар;К10 – реле включения обогрева заднего стекла;К11 – реле включения цепи обогрева передних сидений;К12 – резервное реле.

Замена прикуривателя самостоятельно

С помощью крестовой отвертки откручиваем 3 самореза крепления пластиковой обшивки ручника, после чего снимаем ее и убираем в сторону.

Теперь, чтобы добраться до самореза крепления пластиковой консоли с ручкой КПП, потребуется открутить концевик ручника.

После этого можно свободно откручивать все саморезы крепления тоннеля пола и боковой части.

Далее аккуратно снимаем с защелок и вытаскиваем кожух ручки КПП и поднимаем тоннель.

Отсоединяем колодку проводом от прикуривателя и вытаскиваем его из посадочного места. Теперь остается только заменить прикуриватель на новый и произвести сборку в обратной последовательности.

Можно произвести замену проще, снять лишь кожух КПП и поддеть прикуриватель через отвертие. Таким образом мы сэкономим время.
