Снятие и установка эур калины

Неисправности ЭУР и последующая диагностика устройства

Как сказано выше, установка электруосилителя руля на Калину подразумевает использование достаточно простого по своей конструкции устройства. Соответственно, ремонт узла и выявление неисправностей в целом — процедура не особо сложная. Но следует отметить, что сама схема подключения ЭУР, а именно расположение узла, производителем была выбрана не особо удачно. Все потому, что установка ЭУР осуществляется под радиатором отопителя. Так что при использовании автомобиля в зимнее время года, на узел будет оказывать воздействие различных температур, в частности, их перепад.

Именно это во многом влияет на поломку узла и, как показывает практика, по факту это случается достаточно часто. Выход из строя электроусилителя руля сопряжен с появлением проблем в работе управления транспортным средством и появлением различных неисправностей.

Как правило, выходу из строя механизма способствуют:

• отсутствие импульса от контроллера скорости;
• выход из строя блока управления системой;
• слишком низкое напряжение в бортовой сети транспортного средства;
• превышен допустимый порог оборотов агрегата.

Внизу справа расположен индикатор в виде руля с восклицательным знаком — он говорит о неисправности ЭУР

Эти факторы, как показывает практика, способствуют поломке механизма. Что касается диагностики, то она осуществляется блоком управления Калиной самостоятельно в ходе запуска узла и анализа исправности всех систем. Если какой-то из компонентов не передает соответствующий сигнал, блок управления автоматически заносит его в список неработающих устройств. Соответствующую информацию можно увидеть на контрольном щитке. В частности, если речь идет о выходе из строя именно ЭУР, то на приборке появится индикатор оранжевого цвета в форме руля с восклицательным знаком.

В соответствии с сервисной инструкцией по эксплуатации, производитель утверждает, что проблема неисправности узла должна быть решена в ближайшее время. Поэтому автовладельцу необходимо передвигаться на пониженной скорости до ближайшей станции ремонта техобслуживания и ремонта. Но это все — официальные данные, по факту же дела обстоят несколько иначе.

Как правило, появление индикатора на контрольном щитке не подразумевает необходимость ремонта, обычно его появление свидетельствует о возникновении неполадок в работе узла. Речь может идти как о неисправностях в работе цепей питания, так и о поломке одного из контроллеров. Как показывает практика, в большинстве случаев появление лампочки на щитке не отражается на функционировании узла в целом (автор видео — канал CompsMaster).

По факту же проблемой считается поломка, при которой чувствительность руля будет слишком низкой. Подобного рода неисправности обычно проявляются довольно часто и, как правило, решать их нужно действительно незамедлительно. В противном случае, при игнорировании проблемы, это может привести к печальным последствиям. Чтобы оперативно решить проблему, в первую очередь необходимо демонтировать предохранитель, расположенный слева от руля. Благодаря этому вы сможете добраться до ближайшего СТО для проведения ремонта.

Неисправности эур и их диагностика

Несмотря на простоту конструкции рассматриваемого нами узла, при возникновении потребности в ремонте осуществить его сложно, разные бывают неисправности и способы устранения зачастую сложные. Немаловажным «отягчающим» обстоятельством является не самое удачное место расположения механизма. Производитель разместил этот модуль непосредственно под радиатором контура отопления салона LADA Kalina.

Эксплуатация в холодное время оказывает на электроусилитель руля температурное влияние. Со временем этот фактор вызывает неисправности в усилителе. Это явление для Лада Калина весьма частое. При отказе узла водитель сразу ощущает утяжеление управления автомобилем на малых скоростях. Самые распространенные факторы, приводящие к неисправностям электрического усилителя можно сгруппировать по следующим направлениям:

• датчик скорости «не отзывается» и не посылает сигналы в ЭБУ;
• бортовая сеть «страдает» низким напряжением;
• максимум оборотов превысил допустимый предел;
• пришел в негодность управляющий модуль.

Обозначенные неисправности и способы устранения обсудим далее. Во время включения зажигания ЭБУ самостоятельно выполняет диагностику системы усилителя на предмет возможных сбоев и неисправностей.

Если от какого-нибудь из датчиков отсутствует сигнал, то бортовой контроллер автоматически идентифицирует данный сенсор, как неисправный, о чем на табло передней панели салона сразу загорается соответствующая лампа.

Этот индикатор имеет вид руля со знаком восклицания и подсвечивается оранжевым цветом.

Инструкция, прилагаемая заводом к автомобилю LADA Kalina, предполагает безотлагательный ремонт при выявлении факта появления неисправности в механизме электрического усиления рулевого узла, в особенности, когда отключается усилитель. В такой ситуации водителю следует на малой скорости направляться в сервис.

Практика показывает, что данное развитие событий не всегда имеет место. Загоревшийся на приборке оранжевый символ может не предполагать потребность в ремонтных процедурах. Он свидетельствует о присутствии неполадки в одном из структурных компонентов системы. Иногда сбои могут возникнуть в питающей цепи или какой-то из датчиков вышел из строя.

Данные ситуации никаким образом не влияют на функционал узла, и контроль управления остается активным.

Если рулевое колесо после подсвечивания указанного символа потеряло чувствительность, то неисправность такого рода считается достаточно опасной, поскольку происходит создание препятствий нормальному функционированию механизма в целом, также плохо, когда усилитель отключается. Такие проблемы достаточно часто возникают и действительно требуют безотлагательного вмешательства.

Игнорирование сего положения дел может быть сопряжено с печальными последствиями для автомобиля LADA Kalina. С целью оперативного реагирования на возникшую проблему быстро извлекаем предохранитель, расположившийся в блоке панели по левую сторону от рулевого колеса. Данная мера позволяет исключить причинение дальнейшего вреда системе электрического усиления, поскольку полностью деактивирует его.

К месту ремонта можно направляться, однако потребуется прикладывать к рулю большее усилие, ведь усилитель теперь не функционирует.

Двигатель Гранта спорт

Ошибка р0504 Лада Гранта

Лада Гранта лампа ближнего света

Демонтаж электроусилителя

Если во время эксплуатации автомобили сработала индикация неисправности ЭУР, а во время движения автомобиля поворот руля сопровождается рывками и нет плавности поворота – это свидетельствует о проблемах с электроусилителем руля. Сначала необходимо проверить предохранитель, иногда он может выйти из строя или окислиться, что и вызовет перебои в работе ЭУР. Также необходимо проверить датчик скорости, что можно сделать на автосервисе. Если все эти элементы исправны, то неисправность находится именно в ЭУР и его необходимо заменить.

Сначала необходимо демонтировать неисправный блок. Для этого необходимо набор ключей, крестовая и плоская отвертки, ветошь. Перед ремонтом необходимо отсоединить аккумулятор (его отрицательный полюс) и выставить колеса прямо.

Следующим этапом является удаление подрулевых переключателей. Для этого отключаем все штекеры подключения проводов и шин от приборной панели. Также снимаем накладку, которая выключает звуковой сигнал, приложив усилие на себя. Отключаем от накладки выключателя штекеры двух проводов.

Для удобства доступа можно снять и замок зажигания. Выкручиваем крестовой отверткой или шуруповертом три самореза крепления и снимаем этот элемент. С помощью воротка и накидного ключа на 24, выкручиваем гайку от крепления рулевой колонки и легкими движениями со стороны в сторону снимаем руль.

Перед снятием необходимо маркером пометить его расположение относительно шлица вала. Также откручиваем поперечную перегородку панели приборов. Таким образом мы получим доступ к блоку управления ЭУР и можно легко отключить штекер проводов от блока. Также отключаем штекер от подрулевых переключателей.

Выкручиваем крепление кронштейна и опускаем рулевое управление на пол автомобиля. С помощью ключа на 13 откручиваем крепление карданного вала к валу руля. Крепление зафиксировано с помощью болта, который аккуратно удаляется, а зажим клемм разжимаем обычной плоской отверткой. После этого можно извлечь промежуточный вал.

В процессе разборки желательно помечать положения валов, рулевой колонки, шестерен относительно друг друга, что в дальнейшем упростить сборку узлов и механизмов.

Снятие старых наконечников

Чтобы выполнить демонтаж старых рулевых наконечников «Калины», нужно подготовить автомобиль к ремонту:

1. Под задними колесами обязательно разместите по два упора, чтобы машина не скатилась при ремонте.
2. Ослабьте болты на колесе, со стороны которого проводится ремонт.
3. Приподнимите ремонтируемую сторону и поставьте машину на надежные опоры.

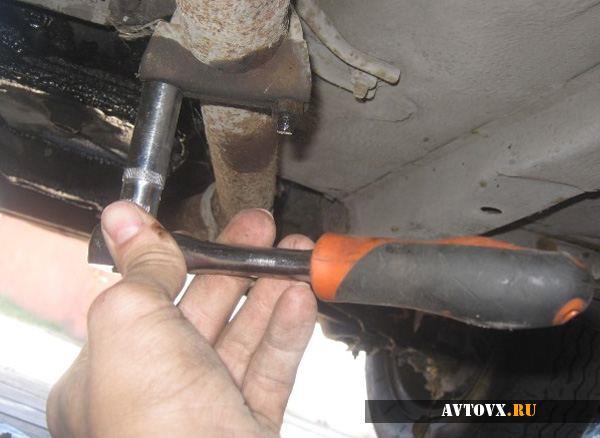

4. Извлекаете шплинт, которым зафиксирована гайка на пальце шарнира рулевого наконечника.
5. Выкручиваете гайку, используя ключ на «17». Лучше всего применять накидные или торцовые головки.
6. После этого нужно ослабить гайки, которыми производится крепление наконечника на рулевой рейке.
7. Выкрутите болт, которым зафиксирован наконечник на тяге (стягивающий хомут).

Как подтянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как сделать это правильно:

1. Для начала нужно отключить АКБ, для этого отсоедините от него клеммы. Выкрутите крепление аккумулятора, для этого нужно открутить еще две гайки, расположенный по краям. После этого батарея извлекается и убирается в сторону.
2. Затем нужно приподнять пластиковую подставку, под ней расположено еще четыре винта, они также выкручиваются.
3. Сделав это, необходимо отодвинуть данную подставку вперед, пока площадка не отсоединится от подушки фиксатора корпуса воздушного фильтра. После этого накладку можно будет сдвинуть назад, это позволит обеспечить более свободный доступ к самой рейке.
4. На следующем этапе необходимо будет подлезть рукой под рейку. Прямо под ней, как показано на фото, расположен прорезиненный колпачок, его нужно будет демонтировать, это позволит обеспечить доступ ключа к регулировочной гайке.
5. Для выполнения работ по регулировке вам потребуется специальный ключ для подтягивания рейки, без него осуществить процедура регулировки не получится. Используя этот ключ, необходимо подлезть под рейку автомобиля, чтобы установить инструмент в необходимое отверстие.
6. При регулировке будьте аккуратны, чтобы не перетянуть рейку. Если ее подтяжка будет очень сильной, то при движении на поворотах рейку будет закусывать, а это, в свою очередь, может отразиться на безопасности передвижения. Угол регулировки всегда разный, он зависит от того, как сильно гайка разболталась, но обычно при выполнении таких работ гайка подтягивается приблизительно на 30 градусов. Это должно быть достаточно для того, чтобы все стало правильно. После того, как регулировка будет окончена, необходимо будет проверить правильность выполнения данной задачи. То есть вам надо будет убедиться в том, что рулевое колесо поворачивается нормально в любое положение до упора и стука при этом нет. Если стук остался, то регулировка продолжается.

Фотогалерея «Регулировка рулевой рейки»

1. Сдвиньте подставку и отсоедините ее.

2. В этом месте под рейкой расположена регулировочная шайба.

3. Регулировка производится специальным ключом.

4. Место расположения регулировочной гайки.

Способы определения неисправности ЭУР

Ну конечно, первейший признак поломки в системе — это срабатывание сигнальной лампочки ЭБУ на панели приборов. Обычно на стандартной заводской модели «Приоры», это значок в форме рулевого колеса с восклицательным знаком. При включении зажигания, он на несколько секунд загорается, а потом, если компьютер решил что всё в порядке, лампочка гаснет. И соответственно, когда обнаружена поломка электроусилителя «Приоры» — загорается и остаётся гореть.

Итак, провести компьютерную диагностику, связаться с ЭБУ получить коды ошибок с расшифровкой или без. Даже если сканер выдаёт только коды, это не страшно. Можно просто знать, что неисправности связанные с ЭУР «Приоры», начинаются с символа «С». Например, С1013, обозначает что низкое напряжение в сети, и электроусилителю этого мало.

Ну тут могут быть несколько вариантов. Самый распространённый случай, это ослабление, или пригорание одного из двух силовых проводов, идущих на ЭУР. Это красный и чёрный провода, большого сечения, входящие в отдельный разъём на устройстве. Их довольно просто проверить. А также это может быть большой предохранитель на устройство, тут всё понятно. Ну а третья причина, это недостаток в сети автомобиля, например, слабые, или неисправные, аккумулятор или генератор. При такой неисправности к специалисту, и никак иначе. К автоэлектрику.

«Народный» способ проверки неисправности, или «контроль»

Ну а если сигнализатор не горит, а сомнения в исправности или неисправностей ЭУР «Приоры» присутствуют, или после проведения ремонта нужно сделать «контроль», поступают следующим образом: нужно не включая зажигания покрутить рулевое колесо. Запомнить усилие. И повторить операцию запустив мотор. Если изменений нет, с ЭУР «Приоры» что-то произошло!

Какие всё-таки неисправности существуют в электроусилителе «Приоры»

И снова тот же список, механика, электрика, электроника. Ну с механикой всё понятно, это выход из строя валов, соединений и арматуры. При этой неисправности, колёса просто не отреагируют на поворот баранки. И эту неисправность, проще всего устранить. А вот с остальными неисправностями гораздо сложней. Если неисправности связаны с выходом из строя самого сервомотора, усилителя, «Приоры» о ремонте не стоит и думать. Проще приобрести в магазине новый ЭУР и самостоятельно заменить. Либо отнести на сервис, и попытаться отремонтировать там. Если пропала связь с ЭБУ ЭУР «Приоры», то это, скорее всего, второй разъём, со шлейфом проводов, то же и в случае неполучения сигнала для блока, от внешних датчиков — коленчатого вала и распредвала. Да, да они также важны для работы устройства. В этих случаях можно снять и отремонтировать, или заменить недорогой пучок проводов.

Остался сам «мозг» электроусилителя, и внутренние датчики положения валов агрегата. С датчиками возиться не вариант, только ремонтный сервис. А вот сам компьютер, при его неисправности, можно купить и заменить самостоятельно.

Ремонт электроусилителя руля на Калине — своими руками при стуке и других проблемах

Просьба модераторам перенести в FAQ по рулевому или в шапку раздела.

Это касается ЭУР производства Махачкалинского завода Авиаагрегат. Калина 2006 г.в.

Вот я и победил бренчание и стуки в самом ЭУРе. Снимал его три раза, первый раз летом подтягивал спец.гайку с двумя отверстиями, хватило не на долго, бряконье осталось. Второй раз уже в этом месяце снимал, решил ЭУР разобрать побольше. Разъединил половинки и увидел весь механизм своими глазами. В разобранном состоянии ничего не стучит, как только соединяю половинки — стук появляется снова. В итоге забил в картер червяка побольше смазки и собрал все обратно. Сейчас зима, и с утра, пока машина холодная, ЭУР звуков никаких не издавал, но стоило прогреть салон, как снова начиналась эта барабанная дробь. смазка просто становилась мягче и появлялся люфт. В общем доставал меня этот посторонний звук ни много ни мало четыре года, я терпел. боялся залесть в ЭУР. Но пришло время разобраться с проблемой, и я снял его в третий раз.

Далее я опишу процесс ремонта и доработки.

Будем снимать рулевую колонку.

Отключаем «-» клемму аккумулятора. Колеса стоят прямо. В салоне снимаем пластик вокруг рулевой колонки. Разъединяем электрические разъемы замка зажигания, иммобилайзера, отсоединяем два разъема от самого ЭУРа (большой и рядом с ним слева поменьше), также нужно отсоединить разъемы подрулевых переключателей дворников и поворотников и снять их самих, там все просто, отсоединить разъем звукового сигнала. Может что и пропустил, но в итоге все разъемы от рулевой колонки нужно отсоединить. Далее внизу головкой на 13 откручиваем гайку на карданчике посередине, там где нет шлицов, а просто плоская деталь соединяется с карданчиком рулевого вала, разъединяем карданчик. Теперь откручиваем четыре гайки на 13, которые крепят рул. колонку к кузову. Последнюю до конца не откручивать, вся эта конструкция весит 10-12 кг, так что аккуратнее, придерживая руками снизу, откручиваем последнюю гайку и опускаем все на пол. Теперь можно рул.колонку вынести из машины и разбирать.

Ставим все это на пол на руль. Сначала отсоединим кронштейн (4 болта на 13). Далее помечаем положение карданчика и вала маркером и откручиваем гайку на 13 и снимаем карданчик. Теперь высокой головкой на 27 откручиваем большую гайку на валу. Осталось открутить три болта на 13, которые соединяют две половинки ЭУРа. Половинки начнут немного двигаться вокруг друг друга. Теперь нужно аккуратно

их разъединить, для этого плоской и мощной отверткой поддеваем верхнюю половинку в нескольких местах, только нельзя давить на ушки креплений (где были три болта) — сплав порошковый, можно обломить ушки . Немного покачиваем и верхняя половинка должна сползти вверх и сняться. Если все прошло хорошо, то далее мы должны обнаружить на валу около пластиковой шестерни тоненькую шайбу (иногда она прилипает к подшипнику в верхней половинке) Как я выяснил опытным путем, это регулировочная шайбочка отвечает за зазор в месте зацепления пластиковой шестерни и червяка ЭУРа. Со временем шестерня изнашивается, стирается, зазор меняется, появляется люфт, отсюда и стуки и бряконье. Я нашел дома жестяную банку вырезал подобную шайбочку и подложил её под заводскую.

Толщина новой шайбы примерно 0,3 мм. Т.е. в итоге получилось две шайбы: моя и заводская. Собрал половинки, закрепил одним болтом, стал крутить и слушать. и стуков не стало. Я был в шоке и очень обрадовался. Значит все-таки износ был и звук был из-за него. В общем все собрал обратно, поставил на машину и поехал проверять. Выехал на участок дороги с плохим асфальтом (типа гребенки) и вот она ТИШИНА. очень и очень тихо. Просто не узнал машину. А ведь 4 года мучился, думал-гадал как победить этот противный стук и бренчание. Да, и руль стал потяжелее, приятнее на трассе, вроде как обратная связь прибавилась. Очень доволен работой, всем советую.

Эур lada kalina: неисправности и способы устранения, не работает электроусилитель руля, причины

Электроусилитель руля представляет собой узел, использующийся для обеспечения более комфортного управления автомобилем. Не так давно ЭУРом стали комплектоваться автомобили отечественного производства, в частности, в данной статье поговорим о Ладах Калинах. Какие могут случиться неисправности ЭУР Калина и какие есть способы устранения неполадок? Ответы на эти и другие вопросы ищите ниже.

Почему электроусилитель руля на Ладе Калине не работает, отключается и отказывается работать, по каким признакам рулевое колесо с ЭУРом стучит, подклинивает, закусывает или пищит? Чтобы произвести ремонт системы своими руками, нужно знать, как осуществляется диагностика и какие причины предшествуют поломке. Чаще всего выход из строя усилителя обусловлен поломкой самого узла и усилитель отказывает. Неполадки такого плана устраняются путем тщательной проверки системы для выявления точной неисправности.

Как показывает практика, зачастую неработоспособность электроусилителя (отказ) связана с поломкой контроллера скорости.

Последствия:

• руль клинит,
• заедает
• становится тугой,
• и другие

Поскольку датчик контроллера скорости обеспечивает активацию и отключение ЭУР при разных режимах движения. Усилитель на Калине работает в том случае, если авто передвигается на небольшой скорости. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет обеспечить более безопасное управление машиной при езде на высоких оборотах.

Итак, вкратце о причинах неработоспособности ЭУР:

1. Вышел из строя контроллер скорости или на блок управления не поступает или пропадает сигнал от него. В данном случае причина может крыться как в поломке датчика, так и в повреждении проводки либо плохом контакте контроллера с бортовой сетью.
2. В электросети транспортного средства снизилось напряжение. Причины могут быть разными, начиная от севшего аккумулятора и неработоспособного генератора и заканчивая использованием в машине электрооборудования несоответствующей мощности.
3. Превышено допустимое число оборотов коленчатого вала.
4. Некорректная работа либо выход из строя управляющего модуля. В зависимости от причины, блок управления может подлежать ремонту, нужно делать более детальную диагностику.

Диагностика

Для проверки усилителя в авто нужно демонтировать пластмассовую накладку на рулевой колонке, для этого открутите болты, фиксирующие ее снизу.

Затем вам нужно будет добраться до 8-контактного штекера, его распиновка следующая:

• контакт голубого цвета подключается к замку зажигания, это питание 12 вольт;
• контакт красно-коричневого цвета — это кабель подключения к тахометру;
• серый контакт идет на контроллер скорости авто;
• бело-розовый провод — контрольный индикатор усилителя;
• черно-желтый контакт — это диагностическая линия;
• следующий контакт пустой, провод к нему не подключен;
• контакт коричневого цвета — это масса;
• пустой.

Более точные результаты позволит получить проверка усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попытаться проверить работу системы скрепкой.

Для проверки нужно сделать следующее:

1. Сначала отключается зажигание.
2. Затем, используя скрепку, необходимо замкнуть контакты под номерами 6 и 7 данного штекера, при этом сам штекер демонтировать не обязательно.
3. Далее, зажигание нужно включить.
4. Выполнив эти действия, индикатор поломки ЭУР, расположенный в приборной панели, начнет мигать, по количеству морганий можно определить поломку системы (автор видео — Гоша Вахромеев).

Как по миганию значков индикатора понять, где искать причину:

• один длинный сигнал и один короткий — электроусилитель исправен;
• один длинный и два коротких — нет сигнала оборотов мотора;
• один длинный и три коротких — вышел из строя или отсутствует питание контроллера момента;
• один длинный и четыре коротких мигания — проблемы в работе электродвигателя ЭУР;
• один длинный и пять коротких — вышел из строя контроллер положения рулевого вала;
• один длинный и шесть коротких — вышел из строя контроллер положения ротора мотора;
• один длинный и семь коротких — неполадки в работе электросети — напряжение либо слишком высокое, либо очень низкое;
• один длинный и восемь коротких — вышел из строя управляющий модуль электроусилителя;
• один длинный и девять коротких — поломка контроллера скорости.

Почему закусывает руль на Калине и как это исправить

Проблема заклинивающего ЭМУР (он же ЭУР — электроусилитель руля) знакома многим «Калиноводам», эту неисправность можно считать болезнью всех Калин, к сожалению. Однако наш человек не был бы нашим, если бы не нашел решения данной проблемы.

В этой статье хочу рассказать о том, как установить проблему закусывания руля Лада Калина быстро и не дорого, в домашних условиях, без необходимости замены ЭУРа.

Совет

Как вы понимаете, проблема более чем серьезная. В сети на тематических форумах масса веток, в которых владельцы делятся печальными отзывами о том, как в один прекрасный момент во время движения руль просто заклинил и перестал вращаться. Исход у каждого свой, кому-то удалось избежать ДТП, кому-то нет, в общем проблема есть и ее необходимо решать немедленно.

Для того, чтобы устранить закусывание руля ЭУР Лада Калина вам необходимо иметь: несколько ключей, крестовую отвертку, а также шприц и смазку («Литол» или альтернативная).

Устраняем закусывание руля Лада Калина своими руками

1. Первым делом снимаем защитный пластиковый кожух, для этого используем крестовую отвертку, с ее помощью откручиваем несколько шурупов с левой и правой стороны.

1. Далее берем ключ на «13» и откручиваем два болта крепления рулевой колонки. После их откручивания руль вместе с приводом легко опускается, освобождая тем самым доступ к болту, через который мы и будем смазывать наш ЭУР.

1. На фото отмечен болт, через который мы и будем «шприцевать» наш ЭУР. Этот болт необходимо открутить, используя торцевой ключ.

1. Теперь берем подготовленный шприц, набиваем его смазкой и приступаем к смазке. Смазываем по такой схеме: поворачиваем руль вправо, загоняем кубов 5 смазки, затем ставим руль прямо снова выдавливаем смазку в отверстие, после чего выворачиваем руль в крайнее левое положение и снова наполняем отверстие смазкой. В общем смотрите по ситуации, смазка должна быть густой и набивать ее необходимо щедро до тех пор, пока вы не заметите, что руль стал более мягким и плавным.

1. После завершения собираем все в обратной последовательности. Крепим пластиковый кожух, заводим мотор и едем проверять работу.

Результаты вас непременно удивят, рулевое становится мягче, а любые намеки на заклинивание исчезают, в общем все работает должным образом. У меня все, надеюсь данный лайфхак позволит вам сэкономить время и деньги, и самое главное — избежать необходимости менять ЭУР в сборе.

Как определить неисправность?

Несмотря на то, что ремонт ЭУР требует обращения в автосервис, обнаружить первые симптомы неисправности можно самому.

Калины на передней панели имеют специальный индикатор желтого цвета, который в случае поломки электроусилителя загорается и сообщает об ошибке в системе. Если он загорелся, значит, у вас появился лишний повод навестить ближайшую автомастерскую. Но сразу стоит отметить, что желтый индикатор не сообщает о критичной неисправности, а сигнализирует лишь о возникновении неполадки, которая позволяет управлять автомобилем, но уже без участия ЭУР.

В случае если электроусилитель руля полностью отказал, то лучше сразу остановиться и вытащить его предохранители. В Калине они находятся с левой стороны от руля. Теоретически при неисправностях ЭУР должен отключаться самостоятельно. Однако раз на раз не приходится. Поэтому для верности все же стоит позаботиться о предохранителях.

Правила эксплуатации ЭУР

Чтобы механизм работал правильно и служил исправно долгое время, он нуждается в правильном использовании. При соблюдении, которого, вы не скоро узнаете, как производится ремонт усилителя и сколько это стоит.

Реле усилителя, совсем не любит ни какого рода воздействия на себя (механические или же физические). Это очень хрупкая деталь, ни в коем случае не роняйте его. Ну а если таковое случилось, внимательно осмотрите его, и в случае поломки деталей, произведите их замену.

Избегайте механического нагревания электрических приборов, а так же возможности нахождения во влажном помещении. Ни в коем случае не прикасайтесь к контактам прибора, они могут деформироваться, и необходимо будет производить их замену. После установки блока управления обязательно настройте его, что в дальнейшем выдавалась корректная скорость движения автомобиля.

Запрещается любого рода воздействие на узел рулевой колонки

. Любой механизм, ЭУР в том числе, не любит когда на него пытаются воздействовать из вне. Поэтому, не обладая навыками ремонта данной системы, лучше не старайтесь начинать.

Впервые российский автопром установил электроусилитель руля на Калине. На первых этапах он работал крайне не стабильно, вплоть до полного отключения. Позже недочеты старались устранить, но ЭУР остался слабым звеном и периодически выходит из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует чувство тяжелого руля, и поворачивать одной рукой, становиться сложно.

Принцип работы электроусилителя заключается в уменьшении усилия, которое нужно приложить, при повороте руля. Блок управления электроусилителем руля “Калина” с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте. Тем самым давая сигнал о том усилие, с которым нужно помочь водителю при повороте. Ведь он работает не постоянно и нуждается в регулировке, которую совершает блок.

Как устроен электроусилитель руля «Калина» («ВАЗ Калина»)?

Электроусилитель – это один из составляющих элементов рулевого управления автомобиля. Благодаря ему в системе создается дополнительное усилие на поворот колеса. Другими словами, электроусилитель помогает «докрутить» руль в нужную сторону. По сути, данный механизм выполняет те же функции, что и гидроусилитель. Только последний является более устаревшим по конструкции и менее надежным, из-за чего практически не применяется на современных автомобилях. В сегодняшней статье мы рассмотрим, как действует электроусилитель руля «Калина» и из каких деталей он состоит.

Данный элемент предполагает наличие следующих устройств:

• электродвигателя;
• механической передачи;
• системы управления.

Принцип действия

Стоит отметить, что электроусилитель руля «Калина» работает не всегда. Он вступает в действие только при повороте руля, то есть когда крутится руль. При этом двигатель данного электроусилителя выдает необходимый крутящий момент, зависящий от крутящего момента на рулевом механизме. Все эти силы измеряются специальным датчиком, который передает информацию в ЭБУ усилителя. Блок управления, в свою очередь, рассчитывает необходимую мощность для двигателя. Насколько сильно он будет задействован, зависит от угла поворота.

На подрулевом переключателе есть еще один датчик. Он измеряет угол поворота колеса. Полученные данные он, как и датчик крутящего момента, посылает в ЭБУ усилителя, и тот решает, какую мощность необходимо создать электродвигателю для того, чтобы колесо повернулось в нужный момент.

Но это еще не все. Электроусилитель руля «Калина» имеет в своем распоряжении третий датчик, который измеряет частоту вращения двигателя для получения обратной связи в ЭБУ. Он нужен, чтобы блок управления получал корректную информацию о том, с какой скоростью крутится мотор и нет ли слишком быстрого вращения.

Как взаимосвязана рейка с двигателем усилителя?

После того как блок управления обработал всю информацию, он подает сигнал на двигатель. Последний, в свою очередь, передает свое усилие на рейку через червячную передачу и приводную шестерню. Сама рейка может передвигаться двумя способами: от двигателя усилителя, который управляется блоком, и непосредственно от руля, который приводит в действие водитель.

Таким образом, электроусилитель руля «Калина», в отличие от гидравлического, принимает во внимание целый ряд факторов, после чего электроника «решает», как и когда нужно действовать двигателю усилителя. Причем данные зависят не только от показаний трех датчиков, но и от скорости автомобиля

Электроусилитель руля «Лада Калина»: цена

На сегодняшний день такое устройство можно приобрести за 12-13 тысяч рублей. При этом к каждому механизму прилагается специальная схема электроусилителя руля. «Калина» и запчасти на нее всегда стоят в несколько раз дешевле импортных аналогов, поэтому не стоит удивляться, что электроусилитель на «Тойоту» будет стоить в несколько раз больше.

Из чего состоит усилитель руля Калины?

Этот узел является самостоятельным устройством, входящим в рулевой механизм Лада Калина. Он позволяет водителю вращать руль без особых усилий, а также обеспечивает мягкость и плавность работы подвижных частей рулевой системы.

Конструктивно данный механизм нельзя отнести к сложным узлам. Электроусилитель руля имеет следующие детали:

• электромотор;
• блок редуктора;
• модуль управления;
• датчики, которые отслеживают момент, скорость и число оборотов, совершаемых коленчатым валом.

Бортовой контроллер Лада Калина непрерывно отслеживает функционирование данного усилителя и управляет его работой, но случаются неисправности и способы устранения их очень интересуют многих владельцев авто. Включение механизма происходит при оборотах мотора от 400 об/мин. Когда скоростной показатель превысит 60 км в час, то электрический усилитель перестает функционировать. Это сделано в угоду безопасности, ведь на больших скоростях у водителя должна присутствовать уверенная обратная связь на руле, чего «легкое» рулевое колесо обеспечить не в состоянии. С ростом скорости наблюдается постепенное снижение величины усилия в механизме.
