Настройка низких средних и высоких частот на магнитоле

Содержание:

Для чего настраивать магнитолу Pioneer
Процесс настройки автомобильного сабвуфера
Как подключить сабвуфер к усилителю
Настройка эквалайзера
Пошаговая настройка
Особенности и разница в зависимости от производителя
Основные настройки
Какие бывают эквалайзеры
Выключение режима Demo
Пошаговая настройка

Для чего настраивать магнитолу Pioneer

Аудиосистема в машине состоит из нескольких компонентов. Первые варианты комплектовались минимумом — пара динамиков на задней полке и радиоприёмник на передней торпеде. Но прогресс не стоит на месте — приёмник заменили на магнитолу, а количество динамиков выросло в несколько раз. Если магнитола в автомобиль устанавливается на заводе — настраивать обычно ничего не надо.

Но аппаратура нескольких фирм (среди которых лидер в аудиотехнике — Pioneer), как правило, покупается владельцем отдельно. В то же время и динамики в автомобиле бывают разные. Чтобы оптимально настроить качество звука, «подружить» существующие динамики с новой магнитолой, в последней нужно провести несколько настроек.

Прежде, чем присоединять гаджет к автомобильному магнитофону, необходимо подать на него питание. Как и зеркало-видеорегистратор с камерой для съемки салона, практически все современные модели ретрансляторов питаются от гнезда прикуривателя. Это удобно, но в то же время вызывает дискомфорт, поскольку такая розетка в машине, как правило, одна.

Тройник решает эту проблему, но итоговая конструкция громоздка, и портит целостность картины интерьера автомобиля. Оптимальное решение – вынести дополнительное гнездо 12В в удобное и малозаметное место, и подключить модулятор радиоволн к нему. Когда вопрос с питанием решен, приступайте к наладке.Условно модели FM-трансмиттеров можно разделить на два класса c функцией Bluetooth и без нее. Дележку мы ввели неспроста – эти устройства настраиваются по-разному, отчего объединять их наладку в один мануал было бы не совсем правильно.

Установить флешку в трансмиттер.
Подключить устройство к бортовой сети через прикуриватель.
Включить радио на автомагнитоле, и найти свободную частоту. Запомнить ее.
Настроить ретранслятор на частоту радиовещания, найденную в предыдущем пункте. Настройка выполняется либо клавишами на самом автогаджете, либо с помощью пульта дистанционного управления, который идет в комплекте с ним. Кнопки чаще именуются как «CH-» и «CH ».

Для этого трансмиттер необходимо вставить в разъем прикуривателя и подключится к нему с телефона по Bluetooth. По умолчанию уже будет установлена определенная частота (у Roidmi 3S это 96,4 MHz). Контроль Bluetooth-соединения выполняется визуально – по режиму работы светодиода на модуляторе:

Лампа моргает – соединение не установлено.
Светодиод горит – смартфон успешно подсоединился к автогаджету.

В целом же настроек в мобильном предложении предостаточно. Например, предоставлена возможность активировать функцию переключения музыкальных треков потряхиванием телефона, поставить галочку напротив режима Hands-free. Еще можно поиграться с настройками эквалайзера. К слову, опытные владельцы FM-модуляторов возлагают большие надежды на этот инструмент, и мы расскажем, почему.

Процесс настройки автомобильного сабвуфера

Как подключить сабвуфер к магнитоле своими руками

Вначале следует сказать, что настраивать это устройство обычно начинают ещё на этапе создания деревянного короба под низкочастотный динамик. Уже тогда учитываются размеры салона машины, мощность подключаемого усилителя и направление музыки, которую водитель предпочитает слушать. Затем начинается тонкая настройка фильтров, на которой мы и сосредоточимся.

Фильтр LPF

LPF включается либо на усилителе сабвуфера, либо в магнитоле. Аббревиатура LPF означает low pass filter. Задача фильтра — пропускать на динамик сабвуфера низкие частоты, обрезая частоты высокие.

Фильтр LPF регулируется отвёрткой

открывается доступ к регулятору LPF (обычно он располагается на задней стенке усилителя);
с помощью обычной плоской отвёртки этот регулятор поворачивается по часовой стрелке до частоты в 55–60 Гц. Это оптимальная частота среза для большинства автомобильных сабвуферов среднего ценового диапазона (возможно, в дальнейшем её придётся слегка подкорректировать);

Subsonic

Назначение фильтра Subsonic — обрезать инфразвук. Именно он и вырезает паразитные частоты ниже 25–30 Гц, о которых упоминалось выше. Однако этим фильтром оборудован далеко не каждый сабвуфер, о чём следует помнить.

Регулятор фильтра Subsonic есть не на всех усилителях

регулятор фильтра Subsonic также располагается на задней крышке сабвуферного усилителя;
плоской отвёрткой этот регулятор поворачивается на величину, которая будет примерно на 5 Гц ниже частоты фазоинверторного порта;

Пример: если фазоинвертор работает на частоте 40 Гц, то Subsonic следует устанавливать на 35 Гц. А штатную частоту фазоинвертора можно узнать в инструкции к сабвуферу.

Настройка уровня Gain

Gain — это уровень входной чувствительности сабвуфера. И его тоже необходимо отрегулировать (на некоторых усилителях этот уровень обозначается словом Level).

Регулятор уровня Gain вращается плоской отвёрткой

регулятор Gain может располагаться как на задней, так и на передней панели усилителя. Всё зависит от конкретной модели;
в ручке регулятора имеется прорезь в виде стрелки, в которую вставляется плоская отвёртка (диапазон регулируемых напряжений обычно варьируется от 0.2 до 5 вольт);
сначала регулятор Gain выставляется на минимум, после чего с магнитолы на сабвуфер начинает подаваться музыкальный сигнал с постепенным увеличением громкости. Подаётся он до тех пор, пока не появятся первые искажения звука;
как только это произошло, ручка громкости магнитолы поворачивается обратно до появления чистого звука;
теперь регулятор Gain с помощью отвёртки поворачивается по часовой стрелке до появления первых искажений;
после их появления регулятор откручивается назад не пару делений до появления качественного звука;

Установка акустической фазы

Если фазировка настроена верно, то сабвуфер будет звучать вместе с фронтальными колонками. Если же сабвуфер, по ощущениям водителя, грохочет где-то в районе багажника, значит, акустическую фазу следует отрегулировать.

регулятор фазовращателя находится на передней стенке сабвуферного усилителя и обозначается как Acoustic phase;
он поворачивается вручную по часовой стрелке до тех пор, пока фаза не «развернётся» под нужным углом и сабвуфер не зазвучит как единое целое с фронтальными динамиками;

Настройка стыка сабвуфера и средних частот

Здесь преследуется следующая задача: максимально точно состыковать по частотам сабвуфер и фронтальные колонки. К примеру, если нижние частоты сабвуфера обрезаны до 60 Гц, а «низ» в колонках выставлен на 100 Гц, то в звучании этих устройств могут возникнуть хорошо различимые на слух провалы. Для их устранения потребуется коррекция фильтра LPF, о которой уже упоминалось.

музыка, богатая низкими частотами, подаётся на колонки и усилитель сабвуфера;
регулятор фильтра LPF поворачивается отвёрткой вначале на пару делений против часовой стрелки, а если провалы не исчезли — на три деления по часовой стрелке. Обычно этого бывает достаточно для точной стыковки частот колонок и сабвуфера;

Видео: настройка сабвуфера в автомобиле

Итак, для точной настройки сабвуфера автовладельцу придётся больше полагаться на субъективные ощущения, а не на показания приборов. Объяснение этому простое: машины у всех разные, предпочитаемая музыка — тоже разная, да и конструкции сабвуферов могут существенно отличаться

Но даже в таких условиях необходимо уделить самое пристальное внимание настройке фильтров. Потому что без этого сабвуфер не будет звучать в полную силу. Главная →

Главная →

Тюнинг →

Как подключить сабвуфер к усилителю

Одноканальное подключение

Подключение усилителя к магнитоле: как правильно подключить усилитель

Подключить сабвуфер к усилителю не сложно, достаточно соединить выходной аудио разъем усилителя с катушкой или катушками сабвуфера с помощью акустических проводов.

Провода не должны быть тонкими. В большинстве случаев выбирайте медную проводку сечением от 4,2 кв. мм и никаких проблем не будет.

Подключение акустических проводов

Такая схема подключения сабвуфера подойдет для одного канала усилителя или моноблока. Если у 1-канального усилителя имеются по два плюса и минуса, то не теряйтесь, эти пары просто запараллелены для удобства коммутации. И нет разницы к какому из плюсов и минусов подсоединять соответствующий провод.

Подключение к сабвуферу через клеммникПодключение к сабвуферу напрямую

Подключение сабвуфера мостом

В случае использования многоканального усилителя, саб можно подключить к двум каналам одновременно, используя минус одного и плюс другого, такое подключение называется мостовым, при данном способе мощность выдаваемая усилителем значительно увеличивается (конкретные цифры смотрите в характеристиках).

Так можно подключить сабвуфер к двух или к четырехканальному усилителю, используя 2 канала для акустики, а оставшиеся 2 для сабвуфера.

Для подключения сабвуфера мостом, убедитесь что ваш усилитель поддерживает такую возможность.

Если подключить низкочастотный динамик к усилителю изменив полярность, то есть плюс сабвуфера подключить к минусу выхода усилителя и наоборот, то динамик будет работать в противофазе, ничего страшного в этом нет, иногда такое подключение используется намеренно, если в усилителе нет фазовой регулировки (подробнее о регулировке фазы).

Подключение катушек сабвуфера

В технической документации на сабвуфер написано сопротивление его катушек (1 Ом, 2 Ом, 4 Ом, редко 0.5 Ом), а в технической документации усилителя указано с какими сопротивлениями он может работать, сведения эти нужны для того, что бы вы правильно и эффективно подключили сабвуфер к усилителю. Чем меньше сопротивление у саба, тем больше мощности выдаст усилитель, при условии что он может работать при данном сопротивлении. Сабвуферный динамик может иметь несколько катушек (1 или 2, редко 4).

При последовательном соединении катушек сопротивление увеличивается, при параллельном уменьшается. Если не хотите учить определения и считать дроби, просто сохраните себе эту шпаргалку (параллельное и последовательное подключение).

Варианты подключений

На сколько Ом подключать сабвуфер

Чем выше сопротивление — тем лучше качество звучания, чем ниже — тем больше мощности отдает усилитель. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности.

Видео о том, как подключить 2 сабвуфера и больше. Схема подключения сабвуфера 2х2 Ом, 4х4 Ом, 1х1 Ом. Последовательное подключение динамиков. Параллельное подключение динамиков. Основные принципы.

Удачных подключений!

Читать еще:

Как подключить усилитель
Конденсатор для сабвуфера. Нужен ли он?

Нажмите кнопку, чтобы поделиться материалом:

Настройка эквалайзера

Подключение активного сабвуфера к магнитоле своими силами

Чтобы настроить эквалайзер, нужно зайти в основное меню и в разделе «Аудио» найти пункт EQ. В нем, кстати, можно выбрать и стандартную настройку, если нет желания разбираться дальше. Для тех, кто твердо решил идти до конца, внутри этого пункта находится целый набор пользовательских режимов. Переходить от одного к другому можно и через меню, и через джойстик, который установлен рядом с EQ.

Первым делом нужно произвести настройку параметров частоты, предварительно выбрав этот пункт в меню. Затем нехитрым поворотом джойстика выбрать понравившуюся частоту эквалайзера. Затем еще раз нажать на джойстик и отрегулировать на положение, которое больше подходит для души. Значения будут находиться от -6, что означает ослабление, и до +6, что значит усиление. Если строго действовать вышеуказанным пунктам, то можно одну из частот сделать громче, а другую тише.

Существуют также и магнитолы с навигатором и сенсорным дисплеем, которые не только качественно настроят все функции эквалайзера, но и обеспечат дополнительный комфорт при следовании.

Пошаговая настройка

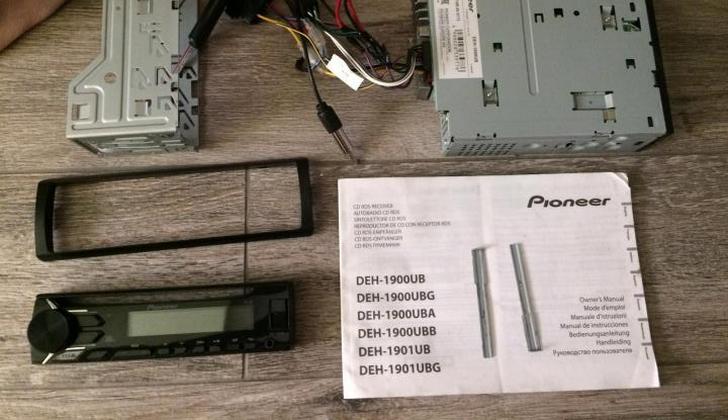

Настройка магнитолы подробно изложена в руководстве по эксплуатации Pioneer DEH-1900UB 2017 г. выпуска. Она будет осуществляться таким способом и при изменении заводских настроек других похожих приборов. Исключением будут процессорные устройства, настройка которых сложнее.

При изменении параметров подачи звука важно обратить внимание на следующие показатели:

низкочастотные звуки;
баланс фронтальных и задних динамиков;
распределение звукового сигнала между колонками с правой и левой сторон.

Эквалайзер

Настройка эквалайзера на магнитоле помогает улучшить качество звука, даже при использовании акустической системы низкого качества. Это устройство помогает регулировать частоту звука.

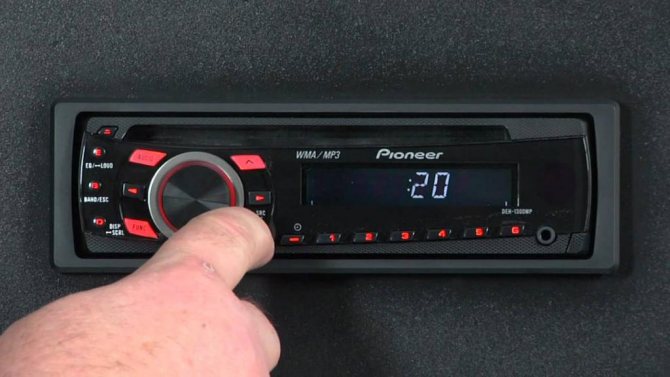

Эквалайзер (EQ) можно найти в разделе меню, который называется «Аудио». В этом пункте регулируется не весь диапазон звука, а нужные полосы частот (в магнитолах Pioneer их 5: 8 кГц, 2,5 кГц, 800 Гц, 250 Гц, 80 Гц). Частота, на которой изменяется коэффициент усиления фильтра, называется порогом среза на колонках.

В автомагнитолах фирмы Pioneer предусмотрены несколько вариантов стандартных настроек эквалайзера и 2 набора кастомных настроек, которые владелец может создать сам. Переключение между этими версиями осуществляется из меню или клавишей EQ.

Чтобы настроить магнитолу самостоятельно, надо подтвердить выбор пункта «Эквалайзер» в разделе «Аудио», нажав на джойстик. Повернув его, можно выбрать нужную частоту и снова нажать на центр ручки, выставив положение в диапазоне от -6 до +6. Это позволит изменить громкость выбранных частот.

Потребитель сам определяет, какие параметры звука установить. Есть несколько рекомендаций, которые позволят сделать правильный выбор характеристик:

для воспроизведения рок-музыки лучше усилить громкость басов (80 Гц) до +2;
ударные инструменты хорошо звучат на частоте 250 Гц;
параметры передачи голоса регулируются на 250-800 Гц;
частоты для электронной музыки — 2,5-5 кГц.

После завершения изменения параметров качанием ручки влево выходят в основное меню.

Фильтр высоких частот

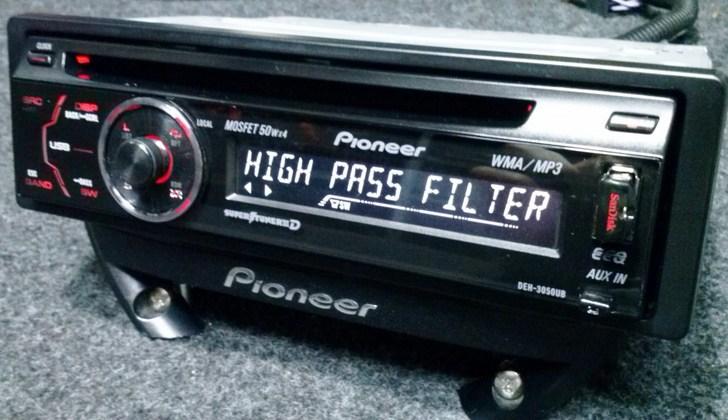

После этого настройка музыки происходит в пункте меню HPF, полное название которого — High Pass Filter (фильтр высоких частот). Он прекращает подачу в динамики звука, который выше установленного значения, чтобы уменьшить степень искажения мелодии.

Если в системе нет сабвуфера, лучше установить пороговое значение HPF на частотах 50-63 Гц. Проверять результат рекомендуется при громкости 30.

Это вызовет увеличение громкости воспроизведения музыки.

При регулировке крутизны затухания частот рекомендуется выбрать 24 дБ на 1 октаву.

Фильтр низких частот

С помощью фильтра низких частот можно выполнить настройку автомобильной магнитолы под сабвуфер в соответствующем разделе меню.

В нем представлены 3 значения режима сабвуфера:

Частота среза сабвуфера, которую можно установить по желанию владельца в диапазоне 63-100 Гц.
Громкость акустической системы по шкале от -6 до +6. Рекомендуется установить такое же значение параметра, как и при настройке эквалайзера.
Крутизна затухания частот. Лучше выбрать значение, выбранное в пункте HPF (12 или 24 дБ).

При согласованности настроек высокие и низкие частоты в мелодии будут сбалансированы, и человек, пользующийся акустической системой, не будет испытывать дискомфорта при ее прослушивании.

Настройка радио

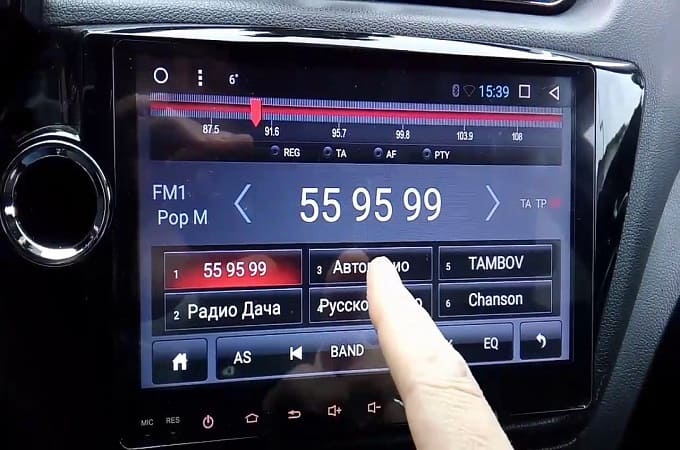

Чтобы настроить радио в магнитоле от компании Pioneer, надо выбрать диапазон, найти и сохранить нужные радиостанции. Это можно сделать несколькими способами:

Автоматический поиск радиостанций. В основном меню следует найти раздел BSM, в нем есть возможность запустить поиск станций с наивысшей частотой в радиодиапазоне. После этого надо ее сохранить, закрепив за ней значение кнопки от 1 до 6. Затем поиск станций будет продолжен. В скрытом меню можно изменить шаг поиска со 100 кГц на 50 кГц, чтобы расширить диапазон осуществления операции.
Полуавтоматический поиск радиостанций. Если в режиме радио нажать клавишу «Вправо», запустится поиск станций.
Ручная настройка радио. Нажав несколько раз кнопку «Вправо» на панели управления при нахождении в режиме радио, произойдет переключение на какую-либо частоту. Найденная станция сохраняется в памяти устройства.

Особенности и разница в зависимости от производителя

Правильная настройка автомагнитолы нужна для того, чтобы из динамиков слышалась четкая и громкая мелодия, колонки не искажали звук и не было слышно дополнительных шумов.

Все магнитолы Pioneer DEH и другие модели 3100 и выше настраиваются посредством изменения положения джойстика. Рукоятка данной части прибора может вращаться во все стороны, углубляться внутрь корпуса. Это устройство помогает настраивать автомагнитолы большинства фирм, пользоваться меню и находить в нем нужные параметры.

Настройка штатной магнитолы может осуществляться и другими способами. Например, в японском девайсе Clarion CP435L1 есть скрытое меню, которое вызывается одновременным нажатием кнопки 6 и поворотом Tune на 10 щелчков при включенном зажигании.

Установка параметров каждой модели прописывается в инструкции, где также описывается устройство магнитолы и функции разных кнопок.

Основные настройки

Кроме регулировки качества звука, пользователь настраивает дополнительные параметры, позволяющие расширить функциональные возможности головного проигрывателя. Перечень опций зависит от конструкции изделия, часть магнитол допускает подключение внешних накопителей или смартфонов по протоколу беспроводной связи Bluetooth. Функция позволяет хранить композиции на переносном накопителе, магнитола используется для воспроизведения или усиления звука.

Радио

Существует 3 способа настроить магнитолу на прием радиостанций:

Автоматический поиск частот через раздел BSM. Оборудование сканирует диапазон и последовательно записывает в память частоты радиостанций с наиболее мощным или устойчивым сигналом. При этом на экране может отображаться номер ячейки, название радиостанции или частота (зависит от типа магнитолы). Пользователь может предварительно выбрать шаг сканирования диапазона (100 или 50 кГц).
Полуавтоматический поиск, запускаемый нажатием на клавиши сканирования эфира. После обнаружения сигнала поиск останавливается, пользователь слушает транслируемую музыку в машине. Водитель может сохранить понравившуюся волну в памяти головного устройства и перейти к дальнейшему сканированию диапазона. Записанные станции выбираются путем нажатия кнопок, отвечающих за ячейки памяти. Также для выбора частот используется штатный мультируль, к китайской магнитоле узел подключается через конвертер сигнала.
Ручное сканирование диапазона выполняется до момента обнаружения необходимой частоты радиостанции, которая отобразится на дисплее. Затем владелец автомашины или записывает частоту в память, или слушает контент до выключения оборудования. Корректно настроенная автомагнитола, работающая с исправной антенной в зоне устойчивого приема сигнала, обеспечивает передачу звука без треска и помех.

При настройке радиоприемника пользователь устанавливает уровень вещания сигнала в диапазоне FM. Магнитолы позволяют настроить прием сигналов о дорожной ситуации TA с возможностью автоматического перехода на другую радиостанцию, транслирующую идентичную информацию (параметр AF).

Время

Владелец автомобиля устанавливает время на магнитоле через раздел Clock, предусмотренный в меню. Изменение значения часов или минут производится кнопками или вращением регулятора громкости. Часть оборудования автоматически синхронизирует время по сигналам RDS, передаваемым на поднесущей частоте радиостанций диапазона FM. Для корректного отображения времени необходимо изменить установки летнего или зимнего времени (требуется на части проигрывателей). Часы отображаются на дисплее, допускается регулировка места расположения табло.

Язык и календарь

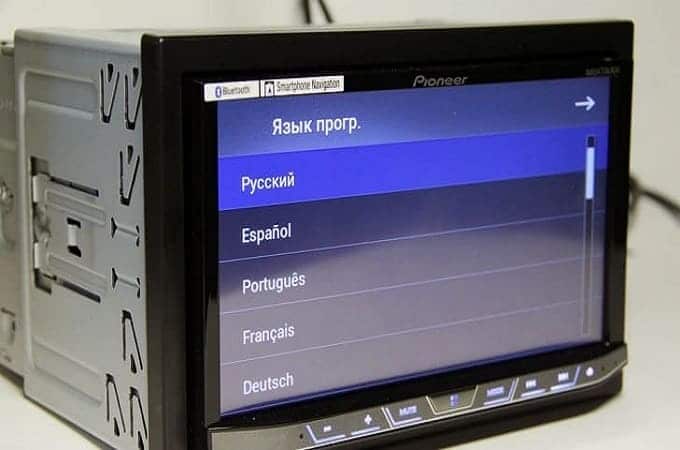

Настройка магнитолы позволяет скорректировать язык, хотя многие владельцы пользуются английским меню (включено по умолчанию). Для изменения режима следует войти в меню, язык в оборудовании стандарта 1 DIN переключается нажатиями на кнопки. Если в автомобиле установлена магнитола с сенсорным дисплеем, требуемый параметр выбирается из разворачивающегося списка. Аналогичным образом настраивается календарь, используемый в оборудовании на базе операционной системы Android.

На штатных магнитолах предусмотрен календарь, который программируется через меню головного устройства или через информационный дисплей бортового компьютера. Часы и дата отображаются на дисплеях, расположенных на комбинации приборов и магнитоле. Алгоритм настройки зависит от модели машины, особенности программирования изложены в инструкции по эксплуатации.

Отображение пробок

Навигационный блок, встречающийся на некоторых автомобилях, является частью конструкции штатного оборудования, оснащенного сенсорными дисплеями, диагональю 5-8″ (зависит от модификации). На экране отображается карта местности и показывается положение автомобиля, определяемое по спутникам GPS или ГЛОНАСС. Настройка штатной магнитолы не предусматривает информирования водителя о пробках, поскольку обмен такими данными со спутниками не предусмотрен.

Оборудование допускает получение информации через подписку ТМС по отдельной составляющей частоты трансляции радиостанций диапазона FM. Настройка отображения пробок через TMC на магнитоле заключается в установке IMEI-конвертера для карт Garmin и генератора ключей. После получения кода, состоящего из 25 символов (цифр и букв латинского алфавита), информация вносится в регистрационное окно. Затем пользователь настраивает цвета для отображения свободных или занятых маршрутов, условные обозначения трафика.

Какие бывают эквалайзеры

Чтобы тема была понятна всем, я хочу начать с того, что такое эквалайзер.

Это инструмент, с помощью которого можно настраивать частотные полосы звука. Любой звук подразделяется на частоты, и поднимая или опуская определенные диапазоны частот, можно менять звучание аудио.

Лучше привести пример. Допустим, если взять музыку жанра поп, и сильно поднять низкие частоты в районе 50-150 Гц, то бас и гул будут заметно выделяться по сравнению с остальными звуками.

Для данного жанра такой эквалайзинг будет неуместным и испортит цельное звучание. Если же для этого же трека немного повысить диапазон высоких частот в районе 8000-12000 Гц, то появится чистый звук, который можно охарактеризовать как прозрачный и тонкий.

Это объясняется приятной для человеческого слуха частотой, в которой обычно звучит разборчивость вокала и струнные музыкальные инструменты.

Теперь по поводу разновидностей эквалайзеров. Такое понятие существует в профессиональном сведении музыки, где можно выбрать аналоговый, многополосный, параметрический, графический, двухканальный плагин.

Для мобильных устройств тоже можно применить вышеописанные типы, но это будет не совсем корректно.

Дело в том, что на эквалайзерах Android занимаются не сведением музыки, а обычным изменением звучания. Подразделение на виды же существенно сказывается именно в процессе сведения, так как нужно учитывать влияние на фазы частот.

Для мобильного устройства подобное не имеет значения.

Более того, даже если перекрутить фейдеры приложения на Андроид очень радикально, и соответственно существенно изменить фазу, ни наушники, ни тем более встроенный динамик планшета или смартфона, не позволят услышать эту разницу.

Если же речь идет о непрофессиональном подразделении, то их делят на низкочастотные, многополосные и “умные”. Подчеркну, что такое встречается лишь в обиходном обозначении и только для программ на мобильные аппараты.

Выключение режима Demo

Сразу после покупки и подключения магнитолы следует разобраться, как отключить демо-режим, предназначенный для показа устройства в магазине. Использовать магнитолу в этом режиме можно, но неудобно, так как при выключении его не гаснет подсветка, а по дисплею бегают надписи с различной информацией.

Отключение демо-режима осуществляется очень просто:

Заходим в скрытое меню, выключив магнитолу и зажав кнопку SRC.
В меню поворотом колеса доходим до пункта DEMO.
Переключаем демо-режим из положения ON в OFF.
Выходим из меню кнопкой BAND.

Также в скрытом меню можно настроить дату и время, зайдя в раздел System. Здесь переключается отображение времени (12/24-часовой режим). Затем открываем пункт «Настройка часов», и поворотами колеса настраиваем время. В разделе System также имеется настройка языка (английский/русский).

Таким образом, после покупки современной модели Pioneer, настройкой магнитолы вполне можно заняться самостоятельно. Правильно отрегулировав параметры аудио, можно добиться весьма качественного звучания даже простой аудиосистемы и получить хорошую звуковую картину при минимальных затратах.

Пожалуй, нет такого автовладельца, который после покупки нового автомобиля или новой магнитолы не столкнулся бы с необходимостью её настройки для получения более качественного и глубокого звучания. Для этого достаточно проделать ряд несложных манипуляций, которые мы рассмотрим на примере настройки магнитолы компании Pioneer, пользующейся большой популярностью в России.
