Как правильно пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

Алгоритм для определения напряжения:

1. Установить режим в позицию ACV или DCV в предполагаемом интервале.
2. Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.
3. Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
4. Провести измерение.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко.
Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

Черный щуп — в гнездо СОМ.
Красный — в разъем до 200 мА или 10А.
Наконечниками осторожно прикоснуться к контактам.
Считать с дисплея значение напряжения.

При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица.
Последовательность действий:

1. Установить режим Ω, выбрав максимальный диапазон.
2. Щупы вставить в соответствующие коннекторы.
3. Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
4. Концы проводников набросить на контакты исследуемого объекта.
5. На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

1. Установить режим
2. Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
3. Отображением на дисплее будет значение усиления сигнала.

Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента.
Измерение емкости производится по схеме:

1. Выставить режим Fcx.
2. К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
3. Измерить емкость. На дисплее она появится в Фарадах.

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

1. Установить режим прозвонки (значок «звуковой микшер»).
2. Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.

Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов.
При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Последовательность измерений:

1. Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
2. Приблизить условный спай к точке, в которой нужно найти температуру.
3. На экране отобразится искомая величина.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Информация по безопасности

Данный мультиметр разработан в соответствии со стандартом IE-1010 по безопасности измерительного оборудования при перегрузке по напряжению по категории CAT II и уровню загрязнения по категории 2.

Мультиметры цифровые соответствуют требованиям ГОСТ Р 52319 (МЭК 61010-1) в части безопасности приборов и ГОСТ Р 51522.1 (МЭК 61326-1), ГОСТ Р 51522.2.2 (МЭК 61326-2-2) в части электромагнитной совместимости.

Для обеспечения работоспособности при работе с прибором следуйте рекомендациям настоящей инструкции. Полное соответствие стандартам безопасности может быть обеспечено только при использовании прилагаемых щупов. При необходимости они могут быть заменены на аналогичные.

Внимание! К работе с электрическими сетями допускается только квалифицированный персонал, имеющий соответствующее разрешение на производство электроизмерительных и монтажных работ. Во избежание поражения электрическим током и/или порчи мультиметра, не проверяйте напряжения, которые могут превысить 500В относительно земли

Во избежание поражения электрическим током и/или порчи мультиметра, не проверяйте напряжения, которые могут превысить 500В относительно земли.

Перед применением мультиметра проверьте провода, соединители и щупы на отсутствие в них трещин, разрывов или трещин изоляции.

Если значение измеряемого параметра заранее не известно, установите максимальный диапазон.

Не прикасайтесь к неиспользуемым гнездам, когда мультиметр подключён к измеряемой схеме.

Никогда не пользуйтесь мультиметром при незакрытой задней крышке или с неплотно закрытым корпусом.

Подключайте испытательный щуп после подключения общего. Разъединяйте в обратном порядке.

Не измеряйте сопротивление в схеме, находящейся под напряжением.

Во избежание поражения электрическим током из-за неправильных показаний прибора заменяйте батарею немедленно при появлении значка разряда батареи.

Всегда будьте осторожны при работе с напряжением выше 42 В. При измерениях держите пальцы за барьерной кромкой щупов.

Меры по защите мультиметра от неправильного применения

Во избежание повреждения мультиметра следуйте следующим рекомендациям:

— отключайте питание и разряжайте высоковольтные конденсаторы при измерении электрического сопротивления, проверке целостности цепи, диодов);

— используйте гнёзда, функции и диапазоны измерений в соответствии с инструкцией;

— перед поворотом переключателя диапазонов для смены функции и диапазона измерений, отсоедините измерительные щупы от проверяемой цепи;

— при проведении работ с телевизионными приёмниками, мониторами и импульсными источниками питания, всегда помните, что в некоторых точках их электрических схем присутствуют импульсные напряжения высокой амплитуды, способные повредить мультиметр;

— предохраняйте мультиметр от воздействия прямых солнечных лучей, высокой температуры и влажности.

Мультиметры DT830B и DT9205A

В данном обзоре постараюсь описать два этих незаурядных прибора, предназначенных в основном для дома или любительской радиотехники. Так любезно предоставленных магазином TomTop. Будут фотки. Будут измерения. А также горелый щуп, который был вставлен параллельно в 220В без нагрузки, в режиме измерения тока

Пришли очень похожие на них, хотя маркировка моделей та же. Начну с маленького. Вот такие характеристики на него составлены в магазине:

А вот что написано на коробке:

Пришел в таком вот комплекте (коробка + тестер + щупы, инструкцию решили не класть):

Может мерить постоянное и переменное напряжения, постоянный ток, сопротивление, параметры транзисторов (ни разу не мерил), ну и прозвонка диодов, а вот увы динамика нет. Вот фото передней панельки с круговым рычагом:

А вот его дешевенькие щупы, провод тонкий, возможно это и спасло меня

Их сопротивление равно 1,5 Ом:

Решил начать с измерения постоянного напряжения, под рукой был только комп. блок питания, на нем и проверял все (без нагрузки). 12В (показал 13.22В):

5В (показал 5.01В):

3.3В (показал 3.37В):

Измерение сопротивления резисторов. 10Ом ± 5% (показал 10.9Ом):

91Ом (показал 99.3ОМ):

300Ом ± 5% (показал 300Ом):

Измерим постоянный ток (измерения проводил на фонарике Convoy S3, который может работать в 3 режимах и ток потребления в них составляет 0.1А, 0.8А, 2.1А) 1 режим:

2 режим:

3 режим (был приятно удивлен, что с такими щупами удалось увидеть ток в 2 А):

А теперь я решил измерить напряжение в сети, выставил рычагом нужный предел, а вот плюсовой щуп переключить в нужное гнездо забыл, и так и воткнул в розетку

В итоге, искры, немного дыма, и конечно же запах горелой пластмассы, и… порванный щуп. Ну что ж, повезло что в них такой тонкий провод. Вот он кстати, решил достать его из всего:

Другой щуп тоже немного пострадал, подплавился конец:

Ну что же посмотрим, что у него внутри. Вот о чем говорит нам задняя стенка (заметьте имеется предохранитель

Вот его внутренности:

Хм… Кто-то забыл припаять предохранитель, и, подозреваю, что не только его, ну да ладно, с кем не бывает

Как всегда огромные капли припоя и неотмытый флюс:

Соберу-ка я его обратно, и уберу подальше.

Перейдем ко второму тестеру. К DT9205A. Чем же он отличается от первого? За что переплачивать около 8 баксов? Он может автоматически отключаться после 15 минут бездействия, может пищать, может мигать светодиодом, может мерить емкость, постоянный ток до 20А (а бы не рискнул), температуру (но без понятия как, щупы для этого не положили почему-то) Вот его характеристики выложенные на сайте:

А вот, что нам говорит коробка:

Но самое интересное внутри коробки. Найдите 10 отличий. Фото на коробке:

Фото прибора:

А вот его щупы (тоже не очень):

Тут уже есть кое-какая бумажка, похожая на инструкцию:

Хочу включить. Не включается. Понятно. Смотрим есть ли батарейка. Хм… Опять экономия у дорогих. Пока крутил, вертел его в руках, смутил какой-то посторонний звук внутри прибора, как будто что-то мелкое в нем болтается, потрес еще, и вывалился один радиоэлемент из батарейного отсека (вроде диод):

Не нравиться мне это, решил разобрать, заодно сфоткаю внутренности. Вот он без резиновой калоши:

А вот в разборе:

Как я не пытался найти откуда же мог отвалиться этот диод так я не нашел. Но самое интересное что это еще не все, посторонний звук остался. Ладно разбираем дальше. И вот что я обнаружил в рычаге-переключателе:

Фото платы:

Как всегда не без косяков. Припой, флюс…




Царапки какие-то:

Еще интересный момент смутил меня, не уж-то так и планировалось сделать, часть SMD часть обычных резисторов:

Пофиг, собираем обратно. Проверим как он в работе. Прозвонка цепей/диодов. Динамик пищит, светодиод светится:

Сопротивление щупов (1.1 ОМ):

Измерение постоянного напряжения от компьютерного БП без нагрузки. 12В (показал 13В):

5В (показал 4.93В):

Ну и что-то мне захотелось измерить заряженный Li-ion аккум (показал 4.1В):

Сопротивления. 10Ом ± 5% (показал 9.9Ом):

68КОм

Ток (все на том же фонарике). Тут все плохо, видимо щупы сказались (либо я что-то неправильно мерил) Фото с тремя режимами:

Хотел померить емкость, но что-то так и не понял как ее мерить. Ну да ладно. На этом все

Если нужен дешевый неприхотливый мультиметр, без особой важности на точность, то брать можно. С учетом того, что если вдруг сожгете его по неопытности или невнимательности, то и не жалко будет выкинуть и купить новый

Проверка силы тока

Посмотрим, как пользоваться тестером для того, чтобы узнать силу тока:

Всунуть разъём красного цвета в гнездо с маркировкой «mA» («VΩmA»), чёрного цвета – в «COM» (для проверки силы тока, значение которого не превышает 10 Ампер). Чтобы проверить ток, показатель которого колеблется от 200 миллиампер до 10 ампер, следует поставить красный электрощуп в разъём «10А».

Разные положения буров для определения маленькой и большой силы токаИсточник www.sciencebuddies.org

• Поставить выключатель на деление «А~» для проверки значения переменного тока или на «А-» для проверки силы постоянного электрического тока.
• Поставить диапазон измерений таким, чтобы он был больше предполагаемой силы тока, но не намного.
• Подключить нагрузку (например, лампочку накаливания с патроном) в собираемую электроцепь от розетки до мультиметра.

• Прикрепить кусок провода к цоколю лампы, другим концом – к щупу.
• Взять ещё один провод и прицепить его по схеме «цоколь лампы – электрическая розетка».
• Красный щуп (его свободный конец) необходимо установить на «+» измеряемого объекта, а чёрным нужно коснуться следующего элемента цепи (проволочки, идущей от «нагрузки», то есть от лампочки).

Схема подключения мультиметра с «нагрузкой»Источник electrikmaster.ru

Для определения величины потребляемого переменного тока (например, для какого-либо бытового прибора) также может быть использован мультиметр. После установки выключателя на значок постоянного тока («А-»), следует расставить щупы так: для большого тока – крайнее левое положение (отметка «10А»), для небольшой силы тока – среднее положение (отметка «VΩmA»).

Выставив диапазон измерений, примерно соответствующий току, но немного больший, можно приступать к следующему этапу, не забывая, что прибор можно включать только в разрыв цепи (как в предыдущем примере).

Устройство и принцип работы цифрового мультиметра

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция по применению, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Калибратор или образцовое напряжение

Для калибровки может быть применен специальный прибор типа АКИП-2201. Он выдает показания с высокой точностью, и на них можно ориентироваться для подгонки своего мультиметра. Однако стоимость такого калибратора высока, поэтому им пользуются только специализированные компании, которые занимаются калибровкой приборов и вопросами метрологии.

Более доступный вариант для калибровки в домашних условиях – применить источник образцового напряжения. С его помощью можно провести калибровку популярных мультиметров Mastech и других марок. В качестве источника можно использовать микросхему REF5050 на 5 В или специальный контрольный источник AD584, или любой другой с высокой точностью, который удастся найти. У нее заявленная точность 0,05%. Подключив мультиметр к схеме, подстроечными элементами добиваются правильные показания прибора.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Инструкция, техническое руководство по применению мультиметра М83

Перед использованием прибора прочитайте данную инструкцию. Неправильное понимание или использование этого руководства может привести к серьезным травмам.

Основная характеристика

Приборы типа М-83 – это серия компактных, карманного размера (3½) электрических мультиметров, предназначенных для измерения DC и AC напряжения, DC тока, сопротивления и диодов. Некоторые из них так же используются для измерения температуры, hFE и продолжительности издаваемого звука или просто в качестве генератора. Данные приборы М-83 снабжены полной защитой от напряжения, это идеальные инструменты для употребления в лабораториях, мастерских/цехах или домашнем употреблении.

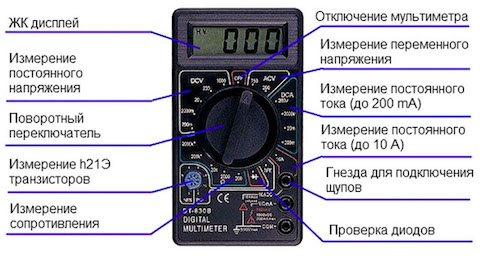

Описание передней панели

1. Функция и область применения выключателя. Выключатель используется для выбора нужной функции и области действия, а также для того, чтобы включить прибор. Чтобы батарейка прослужила как можно дольше, нужно, чтобы выключатель находился в позиции «OFF», когда прибор не используется.

1. Дисплей 3½ цифр, 7 сегментов, 0,5 высота LCD

1. «Обычное» (СОМ) отделение Вставьте черный (негативный) конец провода в соединитель (№3 «СОМ»)

1. V m ACx отделение Это соединитель (№4) для красного (позитивного) конца провода для всего напряжения, сопротивления и тока (кроме 10А), т.е. для их измерения.

1. «10А» отделение Соединитель с красным концом провода для измерения 10А.

ИНСТРУКЦИЯ ПО УПРАВЛЕНИЮ

Предупреждение.

1. Чтобы избежать поражения электрическим током или повреждения инструмента, не пытайтесь измерить напряжение, величина которого может превышать 500 вольт.
2. Прежде чем использовать инструмент проверьте по отдельности все части прибора (например провода, соединители и т.д.

Измерение DC напряжения.

1. Соедините красный конец провода с «V Ω mA» отделением, черный с «СОМ».
2. Установите выключатель на желаемой DCV позиции; если измеряемое напряжение заранее неизвестно, поставьте выключатель на высший предел и понижайте его до удовлетворительных показаний прибора.
3. Соедините провода с измеряемым механизмом, прибором или цепью.
4. Включите прибор и величина/значение напряжения появится на электронном дисплее наряду с полярностью напряжения.

Измерение АС напряжения.

1. Красный провод «V Ω mA», черный с «СОМ» (для измерений между 220 mA и 10 А соедините красный провод с 10 А отделением).
2. Установите переключатель на выбранную DCA позицию.
3. Откройте измеряемую цепь и соедините проводки последовательно с нагрузкой внутри.
4. Прочитайте показания тока на дисплее.

Измерение Transistor hFE.

1. Установите выключатель в позизию hFE.
2. Определите, является ли транзистор PNP или NPN типа и вмещает ли он излучатель, базу и соединительные провода. Вставьте провода в нужные отверстия патрона hFE на передней панели.
3. Счетчик покажет приблизительное значение hFE при условии, что основной ток составляет 10 mA и V_ce2.8V.

Измерение температуры.

1. Соедините термоэлектрический элемент типа К с «V Ω mA» и «СОМ» отделениями.
2. Установите переключатель в позицию «ТЕМР»

Измерение комнатной температуры.

М-835 может быть использован для измерения комнатной температуры (от 0°С до 35°С) без термоэлектрического элемента. Просто поставьте переключатель в позицию RT и текущая комнатная температура высветится на дисплее.

Измерение емкостного сопротивления.

1. Поставьте функциональный переключатель в используемую F позицию.
2. Соедините тестируемый конденсатор с «V Ω mAСх» отделением и «СОМ».

Проверка звука.

1. Соедините красный конец провода с «V Ω mA», черный с «СОМ»
2. Установите переключатель в позицию «звук».
3. Соедините провода с двумя точками измеряемой цепи. Если сопротивление окажется ниже 100Ω, то прозвучит звуковой сигнал.

Измерение частоты.

1. Установите переключатель в положение «|_|¬»
2. Тестируемый сигнал (50 Hz для М-835…) появится между «V Ω mA» и «СОМ» отделителями, мощность напряжения приблизительно 5V р-р с 50КОм полного сопротивления.

Замена батарейки и предохранителя.

Предохранитель редко нуждается в замене, и почти всегда перегорает по ошибке механика. Если на дисплее появляется символ батарейка, то нужно заменить её. Для того, чтобы заменить батарейку или предохранитель (200 mA/250V) нужно отвинтить два винтика в основании инструмента, далее просто замените старую батарейку на новую. Будьте осторожны, не перепутайте полярность.

Осторожно. Перед попыткой открыть основание инструмента отсоедините провода от цепей во избежание поражения электрическим током

Проверка радиодеталей

Если у радиолюбителя есть мультиметр цифровой, как пользоваться этим прибором для проверки работоспособности и измерения характеристик транзисторов, диодов и конденсаторов он должен знать обязательно. Тут всё очень просто:

В СОМ-гнездо следует установить чёрный щуп, в VΩmA-гнездо – красный.

Чёрный щуп (его второй конец) нужно присоединить к катоду диода (к «минусу») проверяемой детали, а красный соответственно – к катоду анода (к «плюсу»).

На экране высветится сопротивление детали.

Если при любых положениях (как в описанном алгоритме или с обратным расположением подключённых к аноду и диоду щупов) отображается единица, это означает, что деталь сгорела. При показании, которое составляет менее единицы, диод пробит.


Видео описание

Подробнее о том, как проводится эта проверка, можно посмотреть в видео:

Чтобы проверить транзистор, необходимо переключить прибор мультиметр в режим «hfe», совместить три выхода детали с разъёмчиками на устройстве. Они называются «В», «Е» и «С» и соответствуют «базе», «эмиттеру» и «коллектору» на транзисторе. При верном соединении на экране мультиметра появится значение усиления исследуемой радиодетали.

Итак, как пользоваться тестером мультиметром, чтобы проверить конденсатор на его ёмкость: эту деталь необходимо вставить в соответствующие разъёмы на приборе (сектор «СХ»). Путём кручения тумблера можно подогнать измерительные пределы под нужный по числовому выражению показатель.


А вот о том, как работать с мультиметром для измерения всяческих характеристик машины, стоит узнать владельцу легкового авто. Например, напряжение переменное в электросети авто проверяют так:

1. Сначала следует перевести положение тумблера на «ACV».
2. Щупы устанавливаются в гнёзда (чёрный – в «COM», красный – «V/Ω»),
3. На рубильнике выставляется соответствующий измерительный предел.

Видео описание

О том, как быстро проверить автоаккумулятор мультиметром – в этом видео:

Проверка аккумулятора автомобиля с помощью мультиметраИсточник mobilehomepartsstore.com

Дальнейшие измерения будут производиться аналогично. Чтобы померить силу тока у проводки вашей машины или для отдельного электроприбора, следует сначала узнать, какой именно ток нужно проверять (так, маркировка «DCA» указывает на постоянный). Для замера сопротивления тумблер устанавливается в любое положение, при этом не забываем выключать питание в сети.

Коротко о главном

Любому автолюбителю, радиолюбителю или тому, кто сталкивается с электрическим током, работой бытовых приборов, стоит знать, как правильно пользоваться мультиметром.

Выполнив несколько простых действий, можно узнать напряжение, силу тока, сопротивление электроцепи, применив любой вид мультиметра.

Автомобильные аккумуляторы, радиодетали и электрические приборы также могут быть исследованы с помощью multimetr-тестера.


Мультиметры DT-182 в Тюмени

DT — это маленький мультиметр размерами x50x20 мм, очень удобный для измерений в полевых условиях. Такие мультиметры не защищены от повреждений при подаче напряжения на вход в режиме измерения сопротивления. При этом выгорает токопроводящий слой на низ-коомных резисторах делителя омметра-миллиамперметра, и их номиналы остаются неизвестными. Она часто выполнена по бескорпусной технологии. Даже при наличии на плате контактных площадок крайне трудно найти подходящий аналог для замены. Мультиметр остается только выбросить. Иногда не столько дорого обходится сам прибор, сколько его отсутствие.

Мультиметр Mini Digital Multimeter DT от компании Мажордом — фото 2 Правильно пользоваться мультиметром dt или любым другим.
