Газовое оборудование на дизельный двигатель принцип работы

Сколько стоит и где покупать?

Сумма, в которую обойдется переделка, складывается из цены комплекта аппаратуры, баллона, оплаты труда установщиков и затрат на узаконивание этой масштабной переделки автомобиля. Установка простой системы «под ключ» обходится в 30–50 тысяч рублей. Цена зависит от количества цилиндров в двигателе и размеров баллона. В интернете можно найти массу онлайн-калькуляторов: вводите цену переоборудования, расход топлива и данные о пробеге своего автомобиля — на выходе получаете срок окупаемости такой переделки.

Если позволяют финансы, лучше приобрести газовую установку итальянского или голландского производства. Отечественные и польские фирмы комплектуют наборы менее дорогими компонентами, их установки на 5–10 тысяч рублей дешевле, но сиюминутная экономия может обернуться расходами на ремонт в скором будущем. Баллон обычно приобретают отдельно. В этом случае можно довериться отечественному производителю: российские баллоны дешевле импортных, но качество ничуть не хуже.

В нише запаски багажника уютно разместился тороидальный баллон. Недостаток у такой схемы один: запаска займет место в багажнике. В нише запаски багажника уютно разместился тороидальный баллон. Недостаток у такой схемы один: запаска займет место в багажнике.

Заправочный клапан выведен под крышку лючка горловины бензобака. Некоторые прячут его в недрах багажника или выводят под бампер. Заправочный клапан выведен под крышку лючка горловины бензобака. Некоторые прячут его в недрах багажника или выводят под бампер.

Самое удобное и надежное решение — приобретать компоненты газовой системы непосредственно у установщика. Возможно, на стороне вы сможете найти комплект ГБО дешевле, но тогда при возникновении проблем в эксплуатации установщик может свалить вину на производителя оборудования, а так все претензии — в одно окно. Кроме того, часто и гарантия в таких случаях более продолжительная — у крупных компаний она доходит до пяти лет.

Газодизель

Использование природного газа в качестве альтернативы дизельному топливу — одна из тенденций мирового автомобилестроения. Дешевый углеводородный энергоноситель по­зволяет существенно улучшить экологические и экономические показатели.

Рассматривается два основных аспекта целесообразности перевода дизельного двигателя на газовое топливо:Первый — экономический: из-за разницы стоимости дизельного и газового топлив переводить дизель на газ выгодно. Стоимость природного газа регулируется государством и не может превышать 1/3 от стоимости дизельного топлива.

Вторым аспектом является улучшение экологических показателей: уменьшаются дымность и содержание твердых частиц в отработавших газах, а кроме того, при работе двигателя на газовом топливе существенно снижается шум.

Поскольку высокая температура самовоспламенения газа значительно превышает соответствующий показатель для жидкого топлива, в газовых двигателях не удалось применить принцип воспламенения от сжатия. Поэтому на практике используются два способа газификации силовых агрегатов: превращение дизеля в газовый двигатель с искровым зажиганием или переход на газодизельный процесс.

Конвертация дизеля в газовый двигатель: Конвертация дизеля в двигатель с искровым зажиганием, является более радикальным способом. Это связано со значительными изменениями, вносимыми в конструкцию базового агрегата. С двигателя полностью демонтируется топливная аппаратура, Двигатель становиться чисто газовым.

После выполнения конвертации мотор уже не сможет работать на дизельном топливе, обратная операция практически невозможна. Главный плюс этого решения то, что двигателю нужен только один, причем самый дешевый и экологичный вид топлива, и часто это перевешивает все недостатки. А их не мало.

Чтобы использовать достоинство метана – высокое октановое число, надо делать двигатель с высокой степенью сжатия, обычно около 14-ти при наличии турбонаддува. Это приводит к очень высокому пробивному напряжению на свечах, что требует специальной системы зажигания высокой энергии, очень дорогой и требовательной к квалифицированному обслуживанию.

Среди тенденций мирового автомобилестроения из года в год все активнее проявляется интерес к созданию монотопливных газовых двигателей. Еще на стадии конструирования у этих моторов учитываются все особенности газового цикла.

Где следует устанавливать

Установка газа на дизель — сложная процедура в виду необходимого оборудования. Это работой должны заниматься исключительно специалисты, которые разбираются в этом вопросе.

В обязанности установщика входит оформление нужных для регистрации бумаг и дальнейшее периодическое обслуживание и освидетельствование.

При желании, установить ГБО на дизель можно и самостоятельно. Однако в этом случае не будет гарантии качества работ и под сомнением останется безопасность эксплуатации автомобиля. Владельцы автомобилей предпочитают разобраться в том, как самостоятельно установить газ на дизель, чтобы сэкономить средства.

К тому же, необходима настройка, сделать которую без специального стенда невозможно.

Варианты оборудования для дизеля

Начнем с того, что имеется разница в оборудовании под метан и пропан. Дизельный двигатель на метане хорош для крупных ТС в связи со сложностями размещения баллонов. На легковушки чаще ставится пропан, кроме того, он жидкий, а это упрощает адаптацию. Известны два варианта такого переоснащения:

• Полное.
• Газодизель.

Полное переоборудование

Данный вариант обычно выбирается при установке оборудования под метан. В этом случае требуется серьезная переделка двигателя, после которой он сможет работать исключительно на газе. Температура воспламенения метана вдвое выше, чем требуется для солярки. Кроме того, его не нужно так сильно сжимать, иначе он вообще не загорится. Чтобы все работало, необходимо снизить степень сжатия и установить систему зажигания

И тут уже неважно, дизель на пропане или метане

Первая задача решается выборкой металла и монтажом металлической прокладки под головку. Свечи зажигания занимают места дизельных форсунок, а во впускной коллектор врезаются газовые штуцера. После такой модернизации вернуть мотор в первоначальное состояние трудно, да и сама установка сложна. При этом дизель уже трудно называть своим именем, поскольку на солярке он работать не сможет.

Монтаж газодизеля

Именно по вышеперечисленным причинам большее распространение получил газодизель. Это оптимальный вариант для работы на пропан-бутане. Такой мотор будет функционировать на солярке или смеси газа с оной, но не сможет работать на чистом газе.

Процедура и порядок работ практически ничем не отличаются от монтажа стандартного ГБО. А работает это так. Газ поступает в цилиндр на такте впуска. Запальное топливо (солярка), необходимое для воспламенения, впрыскивается в конце такта сжатия, когда в цилиндре уже образовалась газо-воздушная смесь. Все это воспламеняется и так далее.

Выбор метана или пропана

На пропан-бутане доля впрыска в камеру сгорания едва достигает 40%. Все остальное — DT. Это связано с химическими характеристиками газа, но девелоперские компании постоянно совершенствуют эту тему. Экономия с пропаном сегодня, конечно, меньше, чем с метаном.

Закачка природного газа составляет 70%, и, следовательно, экономия гораздо заметнее. Но дизельно-метановая версия оборудования стоит в два раза дороже. Причина в том, что технология изготовления баллонов совершенно иная, для транспортировки метана используются другие стандарты, они выдерживают большее давление и, конечно, тяжелее. Итак, проанализировав несколько установок, можно сказать, что преобразование дизельного двигателя в газ возможно только при совместном впрыске, будь то пропан или метан.

Конечно, такая модернизация дизельного двигателя, безусловно, хорошо сказывается на его ресурсе. Двигатель начнет работать мягче, дизельное рычание исчезнет. Западные логические компании уже давно используют эту технологию.

PS: если вам нравится то, что вы только что видели — обязательно стоит подписаться

Источник

Принцип работы газодизеля и необходимые изменения

В первом варианте необходимо приспособить «соляроядный» мотор к работе на газу. Данная схема не может похвастаться большой популярностью, однако применяется уже достаточно давно. Она подразумевает подачу в цилиндры не только газа, но и небольшой доли ДТ. Такая доля носит название запальной порции. Суть работы данной схемы состоит в подаче газо-воздушной смеси в начале такта сжатия и запальной порции – в конце такта.

Минимальное процентное соотношение запальной порции может варьироваться в диапазоне от 15 до 30%. На него оказывают влияние различные факторы:

• тип силового агрегата;
• версия ГБО;
• техническое состояние мотора.

15-30% – это min, необходимый для самовоспламенения и поджигания газа в камере сгорания. В условиях работы на комбинированном топливе можно забыть о черном дыме, вылетающем из выхлопной трубы. Кроме этого, мотор становится гораздо экологичнее, и это несмотря на небольшое повышение уровня углеводородов (СН) в дыме, ведь это не привычные для дизеля канцерогены, а просто не догоревший полностью метан, который абсолютно безвреден для окружающей среды.

Более того, после переоборудования владельцу реже придется менять масло, да и срок службы самого «сердца» автомобиля заметно возрастает, за счет сокращения вредных отложений на элементах ЦПГ.

Что касается внесения изменений в конструкцию, то они не являются кардинальными и необратимыми. Для этого необходимо установить гбо, а также несколько подкорректировать работу топливной системы. Это подразумевает постоянное впрыскивание в цилиндры незначительных порций солярки, за что отвечает насос высокого давления.

Где следует устанавливать

Как уже было отмечено, установка газового оборудования на дизельный двигатель отличается высокой сложностью. Следовательно, это работа для специалистов, разбирающиеся в тонкостях вопроса. Организация-установщик должна быть лицензирована, а в перечень работ включены настройка и тестирование газовой аппаратуры. Установщик оформит необходимые для регистрации документы и будет в дальнейшем выполнять периодическое обслуживание и освидетельствование.

Может показаться, что установка газодизеля мало отличается от обычной. Но отметим, что некоторые работы в гаражных условиях качественно выполнить нереально. Речь идет о настройке, прежде всего. Без специального стенда этого не сделать.

Марки газовых автомобильных топлив

ГОСТ 20448-90 предусматривает выпуск сжиженного газа двух марок: СПБТЗ (смесь пропанобутановая техническая зимняя) и СПБТЛ (смесь пропанобутановая техническая летняя). Устаревший стандарт (ГОСТ 27578-87) также предусматривал две марки сжиженного газа: зимнюю — ПА (пропан автомобильный) и летнюю — ПБА (пропанобутановая смесь автомобильная).

Основными компонентами сжиженного газового топлива являются пропан (С3Н8) и бутан (С4Н10). В сжиженных газах, поставляемых для автомобильного транспорта, по техническим причинам может содержаться некоторое количество масла, поступающего из компрессоров и насосов.

Зимняя смесь отличается от летней повышенным содержанием пропана и применяется при температуре окружающего воздуха ниже +5 ˚С. Летняя смесь применяется при температуре +5 ˚С и выше. Пропан остается в жидком состоянии при температуре ниже -42 °С, для бутана эта температура составляет -0,5 °С. В весенний период времени с целью полной выработки запасов сжиженного газа марки СПБТЗ допускается ее применение при температуре до +10 °С. Более высокая температура может привести к нежелательному повышению давления в системе подачи газа и ее разгерметизации.

Сжатый природный газ выпускается двух марок: «А» и «Б». Они отличаются содержанием метана и азота. Основные горючие компоненты сжатых газов — метан (СН4), окись углерода (СО) и водород (Н2) получают из горючих газов различного происхождения (природных, попутных, нефтяных, коксовых и др.). В попутных газах в зависимости от месторождения нефти содержание метана может находиться в пределах 40-82%.

***

Устройство и работа системы питания от газобаллонной установки

Виды и характеристики газообразных топлив



Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
• Карта раздела
• Общее устройство автомобиля
• Автомобильный двигатель
• Трансмиссия автомобиля
• Рулевое управление
• Тормозная система
• Подвеска
• Колеса
• Кузов
• Электрооборудование автомобиля
• Основы теории автомобиля
• Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Об автомобильном ГБО

Газобаллонное оборудование должно обеспечивать безопасное хранение, подачу, а также полную работоспособность ДВС на «голубом» топливе. Как мы знаем, для авто используется метан или пропан-бутан. Первый в сжатом, второй – в сжиженном состоянии.

После перевода машины на газ основной вид топлива используется как обычно. Заводская система питания при монтаже ГБО сильно не видоизменяется, в большей степени лишь дополняется специальными агрегатами под газ. В результате оборудование способно работать на обоих видах горючего с раздельной или даже одновременной подачей. Сжигание газотопливной смеси происходит по тем же физическим законам, как и при работе на основном топливе. Более детально о работе оборудования можно узнать, ознакомившись со статьей «ГБО на автомобиль».

Состав ГБО

Электронный блок управления

Устройство этого прибора представлено микроконтроллерами. ЭБУ принимает сигналы, поступающие от датчиков, анализирует полученные данные и осуществляет коррекцию работы системы.

Механизм перемещений упора рейки ТНВД

От правильной работы топливного насоса во многом зависит работа дизельного мотора. Благодаря этому механизму становится возможным работа этого типа двигателей на газе.

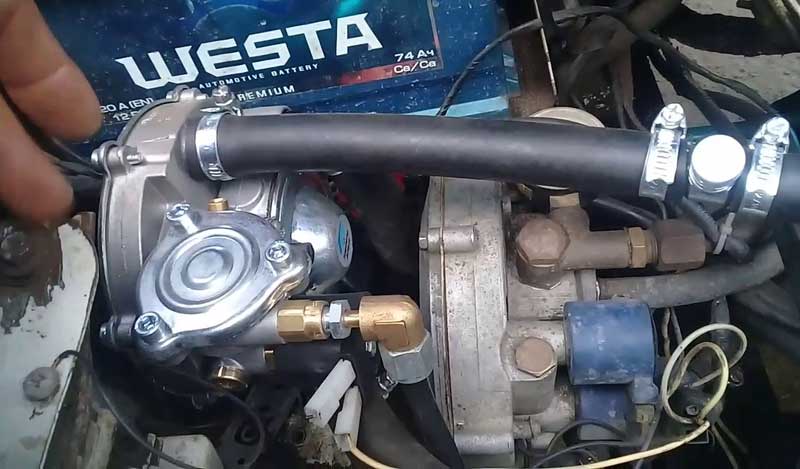

Редуктор

Для использования бутана и пропана, находящегося в жидком состоянии, требуется осуществить их переход в газ, и создать его определенное давление, поэтому необходима установка редуктора-испарителя. Несмотря на то, что метан пребывает в баллоне в газообразном состоянии, редуктор также входит в состав ГБО. С его помощью поддерживается определенное давление газа.

Газовые форсунки

Подача газообразного топлива в камеру сгорания должна осуществляться дозированно. Для этого используются форсунки или дозаторы.

Переключатель

Для перехода с одного вида топлива на другое используется переключатель. Он может представлять собой кнопку или тумблер, установленный в салоне машины.

Датчики

Получение информации о различных параметрах происходит с помощью датчиков, которые устанавливаются в определенных узлах и системах. Современные машины оснащены рядом датчиков, контролирующих работу двигателя, поэтому они могут быть задействованы при установке ГБО на дизель. С их помощью определяется состав топливной смеси для оперативного регулирования.

Газовый баллон

Эта емкость играет роль топливного бака. Дальность поездки на газе зависит от его объема. Баллон — габаритное изделие, которое занимает определенное пространство в машине, поэтому его размещение должно быть выполнено рационально. Метановые баллоны отличаются от аналогичных емкостей, используемых для хранения пропана и бутана, увеличенной толщиной стенок, так как в них создается значительное давление.

Магистраль

Для транспортировки топлива из газового баллона в редуктор, а из него в двигатель, прокладывается трубопровод. Эта магистраль рассчитана на работу в условиях высокого давления и обеспечивает безопасность эксплуатации ГБО.

Заправочное устройство

Газ не обладает текучестью как жидкости. Для создания безопасных условий заправки газового баллона предусматривается специальное устройство.

Мультиклапан

С помощью этого элемента топливной системы происходит закачка газа в баллон и его выдача. Мультиклапан оборудован защитной аппаратурой, необходимой для сброса давления.

Фильтр

Несмотря на то, что количество примесей в газе намного меньше, чем в жидком топливе, требуется обязательная очистка. Загрязнения могут находиться в самой системе и баллоне, поэтому устанавливается газовый фильтр, защищающий двигатель от их проникновения.

Провода, датчики, крепеж и соединительные элементы

Электрические датчики требуют коммутации с ЭБУ и электросетью. Компактно и безопасно проложить их и зафиксировать на кузове, создав единую систему, помогают различный крепеж и соединения.

Возможность установки своими руками

Многие задаются вопросами касательно того, можно ли самостоятельно поставить на дизель газ, и без постороннего вмешательства перевести мотор на альтернативное топливо. В теории можно, но на практике всё куда сложнее.

Если спросить, можно ли в действительности установить ГБО на дизельный двигатель, все специалисты однозначно ответят утвердительно. Такой переход возможен. Проблема лишь в том, что сделать это своими руками, не имея специального оборудования и инструментов, невозможно.

А ставят ли газ в обычный дизельный двигатель в гаражных условиях, можно узнать у самих владельцев газодизельных машин. Находятся такие умельцы, которые собирают узел самостоятельно. Самые большие сложности обычно связаны с:

• подключением газового оборудования;
• адаптацией и синхронизацией топливной штатной системы;
• установкой электроники;
• установкой контрольно-измерительных приборов.

Да, в дизельную машину в теории можно поставить газ своими руками, только дополнительно придётся отыскать соответствующее программное обеспечение.

Но есть несколько подводных камней в такой ситуации. Не зря отмечалось, что поставить газ, если у вас дизель, возможно своими руками скорее в теории. Так ли это на практике, вопрос крайне актуальный. Проблема самостоятельного монтажа подкреплена такими нюансами:

• Технически реализовать такой проект самостоятельно очень тяжело. Нужно оборудование, инструменты, специальное программное обеспечение. Это останавливает около 80% попыток всё сделать своими руками.

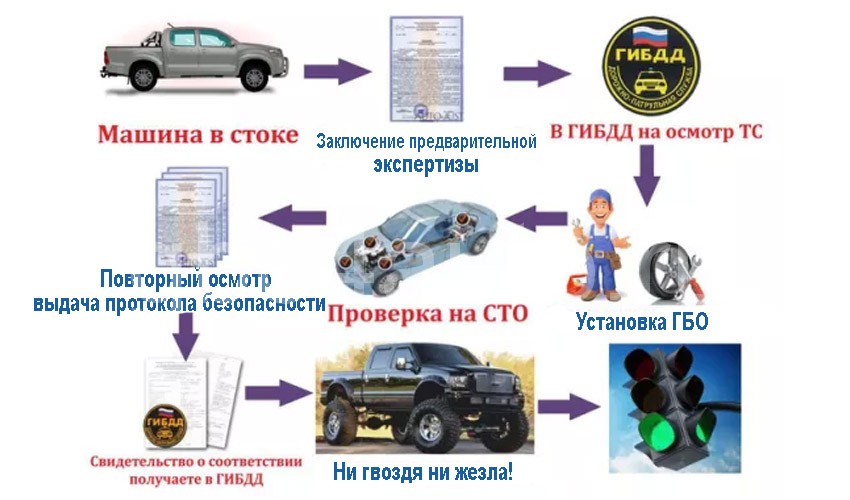

• При переходе на альтернативный вид топлива требуется специальное документальное подтверждение, что работа была выполнена лицензированным специализированным сервисом.
• Без такого подтверждения возникает ещё одна сложность. Это регистрация переделки в ГИБДД. А отсутствие пометок о внесении изменений карается штрафом.

Это во многом отвечает на вопрос о том, ставят ли на дизельные монотопливные двигатели системы ГБО и почему такую работу лучше доверить специалистам соответствующего профиля.

Выгодно ли это?

Если бензиновый мотор полностью работает на газу, стоимость затрат на топливо уменьшается ровно в два раза.

При благоприятных условиях, окупаемость ГБО на дизеле наступит через 70-100 тысяч километров. И только после этого пробега вы начнете экономить. Вот почему газ на дизельный двигатель ставят лишь в редких случаях, да и то – на отечественные грузовики. На легковых автомобилях такая система практически не встречается.

Требования, предъявляемые к газообразным топливам

• обеспечение хорошего смесеобразования;
• высокая калорийность горючей смеси;
• отсутствие коррозии и коррозионных износов;
• минимальное образование отложений во впускном и выпускном трактах;
• сохранение качества при хранении и транспортировании;
• низкая стоимость производства и транспортирования.

Преимущества использования газообразного топлива

Октановое число газового топлива выше, чем бензина (среднее значение октанового числа – 105), поэтому детонационная стойкость сжиженного газа больше, чем бензина даже самого высшего качества.

Это позволяет добиться большей экономичности использования топлива в двигателе с повышенной степенью сжатия. При этом скорость сгорания газа немного меньше, чем у бензина. В результате снижаются нагрузки на стенки цилиндров, поршневую группу и коленчатый вал, что позволяет двигателю работать ровно и тихо.

Газ легко смешивается с воздухом и равномерней наполняет цилиндры однородной смесью, поэтому двигатель работает ровнее и тише.Газовая смесь сгорает полностью, поэтому не образуется нагар на поршнях, клапанах и свечах зажигания.

Газовое топливо не смывает масляную пленку со стенок цилиндров, а также не смешивается с маслом в картере, не ухудшая, таким образом, смазочные свойства масла. В результате цилиндры и поршни изнашиваются меньше, а периодичность замены моторного масла увеличивается.

По сравнению с бензином сжиженный газ имеет следующие преимущества:

• в полтора-два раза меньше себестоимость;
• более высокая детонационная стойкость (октановое число 105);
• двигатель на газе работает мягче, а срок его службы увеличивается примерно в полтора раза;
• увеличивается периодичность замены моторного масла в полтора-два раза, поскольку уменьшается срок его старения;
• увеличивается на 40% срок службы свечей зажигания;
• газ практически не содержит серы, которая вызывает коррозию металлов и их изнашивание;
• снижается токсичность отработавших газов (СО в два раза, СН на 50…100%, NOx на 20…30 %);
• в отличие от бензина газовая смесь более однородна по составу;
• не накапливаются смолистые отложения на деталях и приборах системы питания, так как нефтяной газ растворяет их;
• значительно уменьшается нагарообразование на деталях двигателя.

Сжатый природный газ по сравнению со сжиженным нефтяным газом имеет следующие преимущества:

• бόльшая безопасность, так как он легче воздуха и при утечках улетучивается;
• дешевле;
• большие природные запасы;
• отработавшие газы экологически более чистые.

Недостатки:

• более низкая скорость сгорания по сравнению с бензином, в результате чего мощность двигателя снижается примерно на 7…12% (до 20%);
• затрудненный пуск двигателя при низких температурах;
• увеличение металлоемкости автомобиля на 25…30 кг при сжиженном газе и на 700…800 кг при сжатом;
• применение дополнительного дорогостоящего оборудования приводит к увеличению стоимости автомобиля на 20..27%;
• повышенный расход газа по сравнению с бензином;
• необходимость периодического освидетельствования баллонов для хранения газа на испытательных станциях;
• трудоемкость ТО и ремонта двигателя возрастает на 3. 5%, (эти затраты перекрываются экономией от увеличения межремонтного ресурса двигателей);
• дальность поездки на одной заправке не превышает 200. 250 км;
• повышенные требования техники безопасности при использовании газобаллонных установок.

Сжиженный газ обычно используется в системах питания двигателей легковых автомобилей. Переоборудовать автомобиль для работы на сжиженном газе проще и дешевле, чем для работы на сжатом. Кроме того, сжиженный газ находится в баллоне под относительно небольшим давлением (примерно 1,6 МПа), а высокая степень разреженности сжатого газа требует увеличить этот показатель в 12-15 раз.

Источник

Эксплуатация дизеля на газу: в чём особенности?

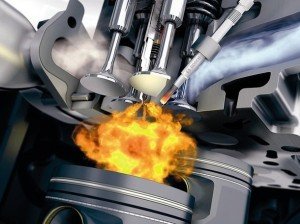

Важная отличительная черта дизельного мотора от бензинового двигателя — в принципе возгорания горючего в топливной камере. На моделях на бензине для розжига газовоздушной смеси нужна искра от свечей зажигания.

Что касается дизеля и турбодизеля, система другая. Для начала нужно, чтобы достаточно сильно сжался воздух. При большом давлении он сильно нагревается. В последнюю секунду форсунка впрыскивает дизтопливо в камеру сгорания. Разогретая, сжатая смесь воспламенится сама. Сложного в системе ничего нет, топливная система упрощена до минимума. Но если нужно ставить газ, возникают трудности.

Газовое топливо (метановое или пропан-бутановая смесь) срабатывает иначе. Когда идёт подача в цилиндры газа вместо солярки, процесса детонации не будет. Чтобы поджечь газовоздушную смесь, требуется более высокий температурный режим в сравнении с соляркой.

Лучший выход в этой ситуации — впрыскивать в мотор небольшой объём солярки, после чего поставлять газ. Дизельное горючее воспламенится от высокого давления, затем подожжёт газовое.

Перевод на газ осуществляется при переключении кнопки на панели авто, после того, как мотор прогреется. Можно сделать так, что газовая установка будет запускаться автоматически. Управление процессом подачи метана и пропан-бутана осуществляется с помощью ЭБУ газобаллонной установки.

Подобная схема работает при частичном замещении солярки метаном либо пропан-бутаном. В процентном соотношении речь идёт о таких характеристиках: до 25-30% солярки и 70-75% газа. Способ может обеспечить хорошую экономию недешёвого сегодня дизельного топлива.

При переоборудовании на газомоторное горючее ДВС требуется небольшое количество дизельного топлива, это не позволяет целиком отказаться от дизеля. Однако ресурс дизельных форсунок значительно продлевается. Элементы дизельной силовой установки не дешёвые, долговечность составляющих играет большую роль при переходе на газодизель.

Есть другая возможность: полностью перевести дизельный автомобиль на газовое топливо. Нужно полностью снимать с дизельной машины топливный отсек и ставить внешнее устройство зажигания, дорабатывать ГБЦ и делать ряд других манипуляций, направленных на реконструкцию двигателя машины. Метод не популярный среди автовладельцев, трудозатратный, требует вложения больших средств.

Когда решается проблема, можно ли поставить газ на дизельный двигатель, выбирают газодизельный метод, ставят ГБО не ниже комплектации 4-го поколения.

При таком способе частичного впрыска учитываются обороты двигателя, объём впрыскиваемой солярки, другие значимые параметры.

Гбо на дизель — возможно ли это? плюсы и минусы установки гбо на дизельный двигатель

Здравствуйте, дорогие читатели ГБОшника, сегодня, как впрочем и всегда в наших статьях :-), речь пойдет о газобаллонном оборудовании. В этой статье мы постараемся ответить на вопрос волнующий многих обладателей дизельных ДВС: «Можно ли установить газовое оборудование на дизельный двигатель?», и в чем отличия ГБО на дизель от ГБО на бензиновые моторы.

Вкратце отметим, что газобаллонное оборудование на дизель появилось у нас в стране ещё 30 лет назад – это были КАМАЗовские разработки, но сравнительно массового распространения они не получили.

Технологии

Ещё совсем недавно установка ГБО на дизель выглядела экзотикой. Чтобы перевести дизельный автомобиль на газ, как единственное топливо, необходимо подвергнуть двигатель фундаментальным изменениям: установить систему зажигания, снизить давление в камере, т. е. – создать другой двигатель.

Поэтому данная переделка не имеет смысла. Когда говорят о ГБО на дизель, прежде всего имеют ввиду возможность использования газа, как дополнительного топлива.

Работа ГБО на дизельном двигателе

Дело в том, что воспламенение дизтоплива происходит от давления, газ же, в таких условиях не горит. Процесс происходит так: сперва подается уменьшенная порция дизеля, который служит поджигателем, а далее — впрыскивается газ. При этом газовые форсунки работают параллельно с дизельными.

Соотношение газ-дизель зависит от оборотов: чем ниже обороты мотора, тем больше впрыскивается солярки; на практике, соотношение составляет 50/50, если речь идет о пропане. Метан позволяет увеличить газовую долю до 75-80%. Наилучшие показатели в пользу газа проявляются при движении по трассе.

Оборудование ГБО на дизель

Такое оборудование в принципе мало чем отличается от ГБО для бензиновых двигателей, за исключением важной детали – устройства, позволяющего регулировать подачу солярки. В автомобилях с разными системами подачи топлива применяются отдельные решения – электронные актуаторы или программируемые электронные блоки управления, призванные «душить» подачу дизтоплива при нажатии акселератора, либо наоборот, — открывать подачу, если газ закончился или сработала система безопасности

Или же водитель принудительно перевел авто на дизель кнопкой в салоне

В автомобилях с разными системами подачи топлива применяются отдельные решения – электронные актуаторы или программируемые электронные блоки управления, призванные «душить» подачу дизтоплива при нажатии акселератора, либо наоборот, — открывать подачу, если газ закончился или сработала система безопасности. Или же водитель принудительно перевел авто на дизель кнопкой в салоне.

Экономический эффект

Денежный интерес двигает прогресс — чем выше цена на нефть, тем активней развивается сегмент газотопливных систем. Не зря мировые лидеры автопрома поставляют газодизельные автомобили для некоторых рынков, и это не только коммерческий автотранспорт. Основное условие – наличие разветвленной сети газовых заправок.

Замена дизтоплива газом дает возможность существенно экономить – это основное преимущество битопливных систем, ведь соблазнить нашего потребителя экологичностью нелегко.

Причем об ухудшении характеристик автомобиля речи не идет — не надо жертвовать ни динамикой, ни снижением мощности, а наоборот, данные характеристики улучшаются, благодаря лучшему сгоранию топлива.

К плюсам можно добавить более «благородную» работу двигателя, «как на бензине» – это то, что можно реально «пощупать». Ещё, производители газобаллонного оборудования обещают больший интервал между плановыми ТО, меньший износ двигателя и прочие маленькие радости.

Из минусов:

• Установка ГБО на дизель — это недешевое мероприятие;
• Во многих регионах существует реальная проблема с метановыми заправками;
• Выгода от установки ГБО на дизель появляется при больших пробегах – от 50 тыс. км в год.

К счастью, минусы касаются в основном денежного вопроса, а значит в техническом аспекте – порядок. Было бы экономическое обоснование.

Можно ли установить ГБО на дизельный двигатель, и есть ли в этом смысл?

Практика установки газобалонного оборудования на автомобили с бензиновыми двигателями широко распространена по всему миру. Такой подход позволяет экономить немалые суммы, особенно при больших пробегах на машине. Однако, далеко не все автолюбители знают о возможности установки ГБО на дизельные двигатели. В этой статье я расскажу о том, как работает подобная система, и есть ли смысл в её использовании.

Идея установки газобалонного оборудования на дизельный мотор появилась очень давно. Мы знаем, что двигатели, работающие на ДТ, отличаются своей экономичностью. Использование газа в теории должно еще больше снизить траты на горючее , что может дать хорошую экономию при внушительных пробегах. Однако, прийти к правильному техническому решению удалось не сразу.

Если установить ГБО на бензиновый двигатель достаточно просто, то аналогичное решение для дизельного мотора воплотить сложнее . Как мы знаем, ДТ воспламеняется в цилиндрах под воздействием давления. Газы, используемые в виде горючего, такие как пропан и метан, воспламеняются при куда более высоких температурах , поэтому для процесса горения нужна искра. Существуют решения, когда дизельные двигатели сильно переделывали, оснащая их искровой системой зажигания. Это позволяло полностью перевести мотор на газ, но затраты были несопоставимы с экономией , да и сделать подобную доработку сможет не каждый.

Куда более популярной стала система Dual Fuel (двойное топливо), которая не требует столь значительных доработок двигателя. В основе принципа лежит смешивание дизельного топлива и газа (метана или пропана) в определенных пропорциях. Для реализации системы потребуется ГБО, которое будет поставлять горючее непосредственно в камеру сгорания . Дизельное топливо, поступая в цилиндры, воспламеняется под воздействием давления, а от него загорается поступающий газ. Такой подход позволяет избежать необходимости в доработке системы зажигания . К тому же, оборудование можно в любой момент снять и вернуть автомобиль к заводскому состоянию.

В результате мы получаем существенную экономию. Практика показывает, что при использовании современного метанового ГБО объем поступающего дизельного топлива в цилиндры может составлять всего 10% , чего достаточно для воспламенения газа. При этом, увеличивается мощность двигателя, а его ресурсу ничего не угрожает. Многие автовладельцы, опробовавшие ГБО самостоятельно, заявляют о том, что двигатель стал работать мягче и тише .

Главный вопрос заключается в целесообразности установки оборудования с финансовой точки зрения. При условии замещения дизеля газом на 50% экономия составит порядка 1 200 рублей для пропанового ГБО на 1 000 км пробега, при расчетах я учитывал и повысившуюся мощность двигателя. При этом, стоимость достойного по качеству оборудования с установкой составляет около 80 000 рублей . Получаем, что окупится установка ГБО на дизель только через 66 000 км пробега

С метаном получается немного выгоднее, но важно учитывать возможные проблемы с заправкой. Мы видим, что газобаллонное оборудование на дизельный двигатель окупится при больших пробегах , но для личного автомобиля его установка не всегда будет целесообразной

Источник

Коэффициент замещения при использовании ГБО на дизеле

Электронный блок в ГБО для дизеля управляет подачей топлива и контролирует процесс замещения дизеля, которое достигает 80% (пиковое замещение).

Коэффициент замещения рассчитывается динамически в зависимости от параметров работы двигателя: обороты, нагрузка, давление топлива, давление наддува турбины; и, корректируется по многочисленным факторам: детонация двигателя, температура двигателя и поступающего воздуха и прочие факторы.

Программный комплекс позволяет добиться точной калибровки работы двигателя в газодизельном режиме.

Коэффициент замещения дизельного топлива
