Самостоятельно меняем моторедуктор на автомобиле «лада приора»

Полная замена моторедуктора отопителя

Если автомобилист хочет заменить неисправный моторедуктор отопительного приспособления, следует начать с того, что с приборной панели придётся демонтировать бороду, а также убрать педальный узел. Такие манипуляции не позволят полностью избавиться от торпеды. После этого можно будет аккуратно убрать все саморезы, которые крепят агрегат. Всё это поможет избавиться от нужного приспособления.

Автовладелец, сняв прежний моторедуктор печки, сможет посредством пластмассового приспособления заменить неработающее устройство на новое.

Однако, чтобы избавиться от неисправности, следует прежде позвать кого-нибудь из знакомых. На деле, одному справиться с такой проблемой достаточно сложно, помощь знакомого позволит облегчить и ускорить процесс.

Заводской моторедуктор заслонки отопителя

Замена моторедуктора заслонки на Приоре предполагает необходимость в первую очередь подключить контакты на новое устройство

Очень важно расположить агрегат таким образом, чтобы отверстия всех саморезов располагались на своих местах. Следующим шагом необходимо посредством помощника оказать воздействие на регулятор температуры, одновременно надавив на него

В том случае, если все квадраты совпадут, можно будет с радостью говорить об успехе процедуры. Как правило, это позволит обеспечить нормальное поступление воздуха той температуры, которая будет задана автомобилистом.

Установка и прокрутка нового моторедуктора

Неполадка может быть исправлена дальнейшим прикручиванием саморезов, а также прокруткой нового моторедуктора. Проверять агрегат следует постепенно двигаясь от синей отметки до красной, переводя рукоятку в обратном направлении

Это важно сделать, для того чтобы система отопления автомобиля могла зафиксировать для себя диапазон работы, в будущем функционируя так, как это необходимо владельцу Приоры

Схема печки Приора

Что входит в систему отопления

Отопитель располагается в моторном отсеке в области правой облицовки ветрового окна. Крепится он к щитку передка. Вход в отопительную систему занят фильтром, который отвечает за очистку воздуха, используемого для отопления и вентиляции.

Конструкция печки Приора состоит из ряда элементов:

• крышка от фильтра;
• фильтр, который используется для отопления и вентиляции;
• корпус с отопителя;
• микромоторедуктор;
• радиатор;
• дополнительный резистор на вентиляторе;
• вентилятор.

Принцип работы

Кроме этого, устройство отопителя Приора включает в себя важные узлы, без которых нормальная работа печки была бы невозможной. К ним относятся следующие механизмы:

1. Функционирование блока управления основано на повороте ручек, каждая из которых отвечает за тот или иной параметр системы.
2. Температурный салонный датчик позволяет поддерживать необходимую температуру на постоянном уровне. Этот механизм располагается в накладке потолочной обивки потолка.
3. Дополнительный резистор располагается в корпусе вентилятора вместе с вентилятором, радиатором, фильтром и заслонкой.
4. Радиатор соединяется посредством шлангов с системой, которая охлаждает двигатель. В процессе работы автомобиля от двигателя к радиатору всё время циркулирует охлаждающая жидкость. Управление отопителем осуществляется за счёт заслонки, которая меняет направление наружного воздуха, направляя его на радиатор или мимо него. Заслонка может располагаться в промежуточном положении, которое предусматривает разделение потока внешнего воздуха: одна часть направляется на радиатор, а другая — проходит мимо него.
5. Микромоторедуктор отвечает за управление движением заслонки. Находится он с левой стороны корпуса. На микромоторедукторе имеется выходной вал, который связывается с осью на заслонке.

Именно таким является устройство печки Приора (2010). Но нами были рассмотрены ещё не все рабочие моменты.

Распределение потоков воздуха

Как уже говорилось ранее, нагретый воздух распределяется по всему салону, а не дует в одну точку. Такое отопление оказывается более эффективным. Такие особенности обогрева предусматривает конструкция отопителя Приоры. За выполнение этих функций отвечают следующие элементы:

• воздуховоды с бокового дефлектора и обдува стёкол;
• воздухораспределительный корпус;
• заслонка;
• моторедуктор заслонок;
• воздуховод для обдува ног.

Воздухораспределительный корпус и воздуховоды крепятся за панелью приборов. Внутри корпуса воздухораспределителя располагаются заслонки, которые отвечают за изменение направления потоков воздуха. Повороты заслонок — это заслуга моторедуктора, который располагается на воздухораспределительном корпусе.

В момент движения автомобиля в салон поступает воздух под скоростным напором. Для этого используются отверстия, которые располагаются в облицовке ветрового окна справа. Чтобы поток воздуха был более мощным и не зависел от скорости движения авто, предусмотрен вентилятор отопителя. Электронный двигатель вентилятора может работать на четырёх скоростях.

Вентиляция салона

Салон автомобиля не должен быть герметичным, вентиляция — это важный момент в поддержании комфортного климата. Воздух выходит за счёт клапанов, которые располагаются на панели багажника, их можно найти за бампером. Напротив клапанов, в обивке багажника находятся отверстия, через которые выходит воздух. О таких моментах стоит знать каждому владельцу Приоры, чтобы во время загрузки багажника эти отверстия оставались открытыми. Также может пригодиться схема отопителя Приора без кондиционера, которая прилагается ниже.

Назначение отопительного моторедуктора на «Ладе Приоре»

Моторедуктор представляет собой устройство, состоящее из нескольких пластиковых шестерён, приводящихся в движение небольшим электрическим моторчиком. Главная задача моторедуктора — открывать и закрывать заслонку отопителя в зависимости от положения регулятора на приборной панели.

Моторедукторы на «Приору» выполняются только в пластиковых неразборных корпусах

Пластик, из которого изготовлены шестерни, довольно быстро приходит в негодность. После чего водитель вынужден менять редуктор. Ремонту это устройство не подлежит, потому что, во-первых, найти запасные части к нему не представляется возможным, а во-вторых, вскрыть пластиковый корпус редуктора без поломки не так-то просто. Так что вариант остаётся только один: замена.

Расположение моторедуктора

Моторедуктор на «Ладе Приоре» находится недалеко от расширительного бачка, под лобовым стеклом.

Моторедуктор на «Приоре» находится под лобовым стеклом у расширительного бачка

Он встроен в нишу на стенке моторного отсека и закрыт толстым слоем шумоизолирующего материала. Этот материал придётся снимать, так как иначе добраться до моторедуктора не получится.

Принцип работы печки – из чего она состоит на Приоре, артикулы

Для ВАЗ-2170 рестайлинг ставились отопители двух типов – с контроллером управления Panasonic или с контроллером управления НСС. Последний тип содержит следующие детали:

• моторедуктор заслонки рецеркуляции воздуха (21700-8127300-10);
• вентилятор печки автомобиля Приора (мотор) (21700-8118020-10);
• фильтр воздушный (21700-8122090-00);
• регулятор частоты вращения мотора (2170-38127025-10);
• моторедуктор заслонки отопительной системы (21700-8127200-10);
• радиатор отопителя (21700-8101060-10);
• шланг отводящий (21700-8101208-00);
• патрубок отводящий (21700-8101200-10).

• клапан рециркуляции (21700-811908-00);
• вентилятор (моторчик печки) (21700-8118020-10; 21700-8118020-00);
• вакуумные шланги с обратным клапаном (21700-8119100-00);
• электромагнитный клапан (21700-8119130-00);
• воздушный фильтр (21700-8122020-00);
• подводящий патрубок (21700-8101200-00);
• моторедуктор заслонки (21700-8127200-00);
• датчик температуры радиатора (21700-8101250-00);
• радиатор (21700-8101060-00);
• отводящий шланг (21700-810120800).

На дорестайлинговой машине много деталей с «десятки» — даже моторедукторы отличаются. Многое было унаследовано от ВАЗ-2110, и первые машины до рестайлинга, почти полностью комплектовались ее отопителем. Печка для ВАЗ-2170 Приора дорестайлинг в сборе получила каталожный номер 2111-8101012-10, более обновленный вариант – 2170-81010-12. Цена от 5500 рублей.

1. моторедуктор воздушного потока (2170-81271-00);
2. датчик температуры воздуха (внутри машины) (11186-81280-50);
3. блок управления (переключатели, которые встроены в центральную консоль для установки режимов работы) (21703-81880-20);
4. резистор для установки скорости мотора (2123-81180-22);
5. моторчик(мотор) печки (2111-81180-20);
6. моторедуктор заслонки (2110-81272-00);
7. воздушный фильтр (2110-81220-20);
8. радиатор (2110-81010-60).

Радиатор отопления машины Приора, может работать в двух режимах:  автоматическом и ручном.

• Ручной режим выполняется, когда человек самостоятельно на блоке управления выстраивает нужную ему температуру в салоне.
• Автоматический режим работает практически постоянно – сверяется необходимая и фактическая температура воздуха и контроллер управления выдает команду изменения угла заслонки, подачи горячего или холодного воздуха для приведения температуры к выставленному уровню.

Когда водитель выстраивает настройки на блоке управления, резистор пересылает сигнал с нужными данными на моторчик. Вентилятор может выдать максимальную мощность, хотя при этом резистор не будет задействован на максимум. Тот же процесс с направлением воздуха – его выставляет водитель, а моторедуктор устанавливает нужное положение заслонки.

По своему принципу отопительное устройство «лежит рядом» с системой охлаждения двигателя. Когда водитель включает ее, открывается кран отопителя, и по патрубкам движется горячая охлаждающая жидкость, которая проходит через радиатор печки автомобиля Приора и возвращается обратно. Таким образом, увеличивается расстояние, по которому циркулирует охлаждающая жидкость.

Замена отопительного моторедуктора на «Ладе Приоре»

Прежде всего следует сказать, что замена моторедуктора на «Приоре» с кондиционером и без него производится одинаково, поскольку редуктор находится довольно далеко от этого устройства. Также следует отметить, что на сегодняшний день известно несколько способов снятия моторедуктора с «Приоры». Один из них предполагает снятие только трапеции вместе с дворниками и расширительным бачком, второй позволяет обойтись снятием одного только бачка. Но чтобы воспользоваться этими методами, водитель должен иметь большой опыт самостоятельного ремонта, в противном случае проблемы неизбежны. Поэтому ниже будет рассмотрен третий метод, с полным снятием всех необходимых деталей. Да, он отнимет у автовладельца больше времени, однако что-то сломать при этом практически невозможно. Теперь пора определиться с инструментами. Вот что нам необходимо:

• новый моторедуктор для «Приоры»;
• 2 отвёртки — плоская и крестовая.

Последовательность работы

Сначала потребуется выполнить несколько простых подготовительных операций. Необходимо отсоединить узел дроссельной заслонки и слегка отодвинуть его в сторону.

Чтобы добраться до редуктора «Приоры», шумоизоляцию придётся снимать

Потом крестовой отвёрткой откручиваются саморезы, удерживающие шумоизолирующий материал.

1. Рядом с моторедуктором имеется жгут с проводами. Он крепится на пластиковых держателях, которые открываются вручную. Жгут отводится в сторону.

2. Теперь кронштейн тормозной педали можно аккуратно отогнуть вверх. После этого открывается доступ к саморезам, на которых держится отопитель. Их необходимо выкрутить, а сам отопитель немного выдвинуть вперёд.

3. Рядом с редуктором есть датчик положения отопительной заслонки. К нему подключена колодка с проводами. Она извлекается из датчика вручную.

4. Доступ к редуктору отрыт полностью. С помощью плоской отвёртки необходимо аккуратно надавить на фиксатор с пружиной, так, чтобы он сместился вниз на пару сантиметров.

5. Сам моторедуктор держится на трёх саморезах, которые откручиваются с помощью крестовой отвёртки.

6. Свободный от крепежа редуктор извлекается из своей ниши, заменяется новым, после чего производится обратная сборка отопительной системы «Приоры».

Один знакомый механик для извлечения моторедуктора пользовался весьма оригинальным приспособлением — обычной пластиковой бутылкой на полтора литра. Бутылка эта была срезана наискось так, что получилось некое подобие полукруглого совка. Эта штука аккуратно подсовывалась под моторедуктор, и только после этого откручивались крепёжные саморезы. На мой вопрос, зачем нужны такие сложности, последовал ответ: чтобы шурупы не свалились в двигатель. Присмотревшись внимательнее, я понял, что это решение имеет смысл: если откручиваемый саморез случайно упадёт в поддон двигателя, достать его оттуда будет практически нереально.

Проблемы, связанные с моторедуктором заслонки или электродвигателем вентилятора

Распространенная неисправность на автомобиле «Лада-Приора» — не работает печка. Не дует воздух вообще.

Во-первых, следует убедиться, что моторчик отопителя работает – из дефлекторов должен дуть хотя бы холодный воздух. Если нет, то надо проверить целостность предохранителя F9.

Если он цел, значит, не работает вентилятор печки. «Приора» оснащается «десяточным» вентилятором. Поэтому снятие его в точности повторяет процедуру на «десятке». В некоторых случаях вентилятор не крутится потому, что между крыльчаткой и ее корпусом попали листья или другие инородные предметы, которые могут блокировать вращение. В таком случае можно будет услышать характерный гул.

Холодный воздух из дефлекторов может идти еще и потому, что не работает моторедуктор, управляющий заслонкой, которая перекрывает поток горячего воздуха. Доступ к нему также осуществляется из-под капота.

Часто причиной отказа моторедуктора становится окисление токопроводящих контактов. Их необходимо зачистить наждачной бумагой, разобрав корпус

Также следует обратить внимание на силу воздушного потока. Если даже на максимальной скорости воздух дует слабо, возможно, дело в засорившемся салонном фильтре

Он располагается под капотом в корпусе отопителя и создает дополнительные помехи.

Важные моменты

Существует пара нюансов, без упоминания которых эта статья будет неполной:

Итак, замена отопительного моторедуктора не является сверхсложной задачей и вполне по силам даже водителю-новичку. Если человек хотя бы раз держал в руках отвёртку, он справится. Всё, что нужно делать — в точности следовать вышеизложенным рекомендациям.

Здравствуйте. Сегодня расскажу о том, как произвести замену моторедуктора печки на Приоре в домашних условиях. Данный пошаговый фотоотчет позволит вам произвести такой ремонт самостоятельно, то есть своими руками.

Перед тем как приступить к работе, несколько слов о признаках неисправности данного узла.

Признаки неисправности моторедуктора отопителя Лада Приора

Чаще всего поломки моторедуктора отопителя проявляются следующим образом — печка несмотря на установленный температурный режим дует либо холодным, либо теплым. Кроме того, довольно часто встречаются случаи, когда неисправности моторедуктора печки Приора проявляется в виде характерных стуков после того как вы включили отопитель.

Причины неисправности

В основном причина заключается в поломке шестерни, это может быть либо трещина, не позволяющая шестерни вращаться, либо сломанный зуб, из-за которого моторедуктор клинит. Также случается, что узел выходит из строя из-за неисправного моторчика.

Не работает печка на Лада Приора (причины и ремонт)

С наступлением холодов начинают проявляется и первые неисправности отопителя Лада Приора. Ситуации могут быть разные, в одном случае проблемы могут быть с вентилятором, в другом с заслонками и т.д. Сегодня мы расскажем как правильно выполнить ремонт печки на Приоре своими руками.

Проблемы в системе охлаждения двигателя?

Как показывает практика, большинство неисправностей печки Приора возникает из-за СОД (системы охлаждения двигателя).

В этом случае порядок действий следующий:

1. Проверяем уровень охлаждающей жидкости (ОЖ) в расширительном бачке, чтобы он был между отметками «МИН» и «МАКС». Если ОЖ приходится все время доливать, значит система охлаждения где-то течет. Следует внимательно осмотреть все патрубки на наличие протеканий, а также подтянуть хомуты. Кстати, чтобы в салон быстрее пошел теплый воздух, многие автолюбители зимой специально доливают ОЖ только до метки «МИН». Ведь, чем меньше жидкости будет в системе, тем быстрее она будет нагреваться.

2

Проверяем циркуляцию ОЖ в СОД, обратив внимание на расширительный бачок

Если циркуляции тосола нет, либо она не достаточная, тогда может быть неисправна помпа (ее следует заменить) или система охлаждения засорилась.

3. Проверяем термостат. Прогреваем двигатель до 75 градусов и щупаем верхний патрубок радиатора (на схеме №13), если он холодный, значит ОЖ циркулирует только по малому кругу, термостат следует заменить на новый.

Если печка дует холодным воздухом, тогда причина может быть в завоздушивании СОД.

Проблемы в элементах отопителя Лада Приора?

Не греет печка на Приоре когда система охлаждения исправна? Тогда сначала следует понять принцип ее работы:

Блок управления отопителем (САУО) получает сигнал от датчика температуры салона (установлен в плафоне салона) и сравнивает ее с температурой, которую выставил водитель. Если разница больше определенного значения (например, больше 2 градусов), то блок САУО посылает управляющий сигнал на моторедуктор заслонки отопителя (ММР), который управляет заслонками отопителя (открывает или закрывает подачу воздуха от радиатор печки).

Если печка дует только холодным или горячим воздухом вне зависимости от регулятора (ручек) на блоке отопителя, это значит не работают заслонки печки и причин этому может быть несколько. Начните с проверки потолочного датчика температуры салона.

После этого заострить внимание на ММР, бывает так, что у него стерается резисторный слой или зубчики шестеренки. Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра

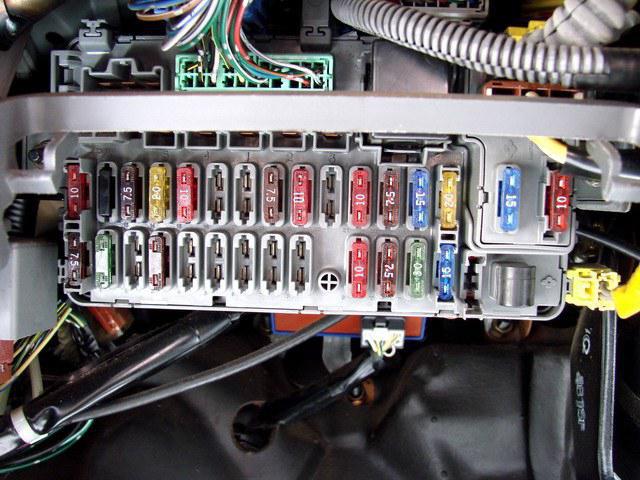

Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка

Если не дует печка на Приоре или дует но очень плохо, тогда начните с проверки салонного фильтра. Если потока нет вообще, тогда проверьте предохранитель отопителя (F9 на 25А). Если причина не в этом, тогда возможно не работает вентилятор отопителя и его следует заменить. Также его меняют, когда свистит или гудит печка.

Напомним, что в предыдущей статье мы предоставили отзывы владельцев про гранту лифтбек. Данный автомобиль — это достойная замена немного устарелой Лада Гранта.

Не стоит забывать и про резистор отопителя, который влияет на скорости вентилятора печки (например, не работает 4-ая скорость печки).

Если печка дует холодным воздухом вместо горячего и Вы убедились, что заслонка открывается полностью, давая потокам воздуха проходить через радиатор, тогда скорее всего проблема в радиаторе отопителя.

Другой причиной неправильной работы печки может быть сам блок управления отопителем Приоры, но не спешите покупать замену, не убедившись в правильности действий (это касается не только блока САУО, но и других элементов печки).

Самый простой способ узнать в чем причина неправильной работы печки — это заменить деталь на рабочую и проверить работоспособность. Покупать новую деталь не обязательно, можно попросить заведомо рабочую деталь у друга, или договориться с продавцом, оставив залог.

Отметим, что если Вы решили сделать свой автомобиль более уютней и теплей, можно установить подогрев сидений или самостоятельно смастерить подогрев руля на приоре. Мы подробно рассказывали про данный тюнинг, поэтому у Вас не должно возникнуть каких-то проблем.

Таким образом, мы рассмотрели все элементы печки Лада Приора. Приступайте действовать по порядку статьи, продвигаясь от простого к сложному, и тогда Вы наверняка сможете выполнить ремонт отопителя Приоры своими руками.

Как отремонтировать моторедуктор печки на Ладе Приоре

Известно, что результат отказа микромоторедуктора печки всего один: не удаётся изменить положение заслонки, вследствие чего в салон поступает только холодный либо только тёплый воздух. При этом причины поломки самого устройства могут быть как внешними, так и внутренними. К первым относится обрыв цепи электропитания двигателя и возникновение ошибки в блоке управления печки. Устранение этих неисправностей, пожалуй, лучше доверить специалисту. А что касается внутренних поломок, таких как механическое повреждение пластиковой шестерни или неисправность микромотора редуктора заслонки отопителя «Приоры», то с ними в ряде случаев можно справиться самостоятельно. Последовательность действий следующая:

1. Перед тем как разобрать моторедуктор, снимите с вала пластиковый адаптер, который приводит в действие ту самую заслонку отопителя.
2. Далее, рассоедините две части пластикового корпуса устройства, воздействуя на фиксаторы плоской отвёрткой (иногда приходится орудовать сразу двумя отвёртками). Рассоединяйте половинки корпуса, снимая одну из них с вала моторчика, максимально аккуратно, чтобы не потерять выпадающие мелкие детали.
3. Вашему взору откроется микромотор и пластиковые шестерни — проведите их внешний осмотр на предмет отломанных зубьев. Следует оговориться, что рабочий ход шестерён не превышает 45 градусов. Поэтому если на одной из них отсутствуют несколько зубьев, проблема устраняется путём разворота шестерни. Если повреждение замечено на секторе (колесо с неполной окружностью), то для его поворота на нужный угол металлический вал придётся прогреть при помощи горелки или на газовой плите. Кстати, для нормальной работы этого сектора достаточно иметь всего девять целых зубьев.
4. Если же при осмотре оказалось, что все шестерни работоспособные, значит, проблема заключается в отказе электродвигателя. Сначала следует проверить, поступает ли к нему питание — для этого подключите к контактам мотора обычную батарею «Крона». Если он заработал, следовательно, причина неисправности носит внешний характер, в противном случае придётся разбирать микромотор.
5. Со стороны подключения проводов разогните корпус в местах его фиксации, после чего можно извлечь внутренности двигателя. Для этого надавите на вал и утопите его. Теперь вы сможете рассмотреть две щётки и обмотки якоря. Удостоверьтесь, что на обмотках отсутствуют следы копоти и оплавления. И также нередко в месте соприкосновения коллектора и щёток образуется нагар, препятствующий нормальному контакту — загрязнение следует удалить.
6. По завершении ремонтных процедур произведите сборку электродвигателя, протестируйте его при помощи батареи «Крона» и соберите сам моторедуктор.

Если же при разборке и осмотре внутренней конструкции мотора обнаружится, что одна из обмоток якоря повреждена, в этом случае его ремонт будет невозможен. В сложившейся ситуации понадобится замена моторедуктора отопителя «Приоры».

Важно! В обращении с микромотором редуктора нужно быть максимально внимательным и аккуратным, так как резкое движение или воздействие со слишком большим усилием может привести к поломке его внутренних частей и дальнейшей непригодности к ремонту. Замена моторедуктора заслонки отопителя «Приоры» подразумевает его демонтаж и установку нового аналога. О том, как производится снятие устройства с автомобиля, мы рассказали выше в статье

Что касается установки заранее приобретённого микромоторедуктора, то она выполняется в порядке, обратном снятию

О том, как производится снятие устройства с автомобиля, мы рассказали выше в статье. Что касается установки заранее приобретённого микромоторедуктора, то она выполняется в порядке, обратном снятию

Замена моторедуктора заслонки отопителя «Приоры» подразумевает его демонтаж и установку нового аналога. О том, как производится снятие устройства с автомобиля, мы рассказали выше в статье. Что касается установки заранее приобретённого микромоторедуктора, то она выполняется в порядке, обратном снятию.

Если у автомобиля в дороге отказал отопитель, ничего хорошего это не сулит. Ни автомобилю, ни водителю. Особенно если до дома далеко, а на улице — тридцатиградусный мороз. В такую ситуацию может попасть любой водитель, в том числе и владелец «Лады Приоры». Отопительная система в этом автомобиле реализована довольно удачно, но у неё есть одно чрезвычайно слабое место: моторедуктор. Надёжность этого устройства оставляет желать лучшего, и оно способно стать источником головной боли для водителя. Тем не менее сломанный моторедуктор вполне можно заменить своими руками. Разберёмся, как это делается.

Заключение

Система отопления на Лада Приора имеет сложную конструкцию. Чтобы добраться до многих узлов, требуется снимать дополнительные детали автомобиля. Для этого могут потребоваться специальные знания и инструмент.

Но при правильном подходе ничего сложного в ремонте печки нет. Если не переключается поток воздуха по дефлекторам, в большинстве случаев достаточно просто смазать механизм переключения. Когда невозможно изменить температуру воздуха регуляторами из салона, приходится разобрать часть подкапотного пространства, заменить или отремонтировать моторедуктор. Самое неприятное – если вышел из строя радиатор отопителя, он подлежит немедленной замене, иначе через него может уйти тосол из системы охлаждения двигателя, а это приведет к его серьезной поломке.
