Начало проведения работ
Универсальный ключ для фланцев и ступиц
Основные рекомендации при затяжке болтов ГБЦ

Начало проведения работ

Самое первое действие – это демонтаж воздушного фильтра. Конечно, на карбюраторном двигателе его снять несколько проще. Если у вас инжектор, то придется повозиться с его резиновыми креплениями. Но суть остается той же – необходимо разобрать топливную систему полностью, чтобы добраться до ГБЦ. Но мы рассмотрим на примере не инжекторной, а карбюраторной семерки. Все-таки классических автомобилей с такой системой питания намного больше.

Желательно демонтировать карбюратор, так как если снимать головку вместе с ним, можно нечаянно повредить его. На всех автомобилях классической серии карбюратор снимается одинаково. Эта процедура достаточно простая, но потребуется уделить некоторое время. Теперь можно выкрутить гайку крепления трамблера и извлечь распределитель вместе с проводами. Все ближе к мотору, осталось дело за малым – сливаете тосол из системы.

А дальше отключаете все патрубки, которые увидите. После этого можно будет демонтировать крышку ГБЦ. Она крепится при помощи гаек и фигурных шайб. Не потеряйте их при проведении ремонта. Вот и все, подготовка завершена, можно начинать самое сложное – демонтаж и установку головки блока.

Общие правила выполнения работ, используемые методы

Момент затяжки б/у болтов крепления гбц на ваз-2108.

Есть ряд общих правил, которые необходимо соблюдать при установке головки блока:

Важно строго соблюдать усилие затяжки. Для этих целей используется специальный инструмент – динамометрический ключ

Выполнять эту операцию обычными ключами не рекомендуется;
Болты головки необходимо тянуть плавно, рывки не допускаются. Поскольку усилие затяжки на последних подходах значительно, упростить процедуру и обеспечить плавное равномерное затягивание позволяет наращивание плеча ключа трубой; Перед установкой болтов внимательно нужно осмотреть состояние резьбы на них. Никакой грязи и сторонних частиц на витках быть не должно. Резьбу крепежных элементов перед закручиванием следует смазать моторным маслом. А вот заливать смазку в отверстия под болты не следует (особенно это касается «глухих» отверстий), поскольку в дальнейшем она не даст полноценно затянуть крепежи.

Несмотря на то, что у каждого двигателя имеются свои особенности затяжки головки блока, общая технология этой операции – одинакова. В целом, для затягивания крепежей применяется два метода:

В несколько подходов доведением усилия затяжки до требуемого значения;
Затягивание крепежей до определенного усилия (в один или несколько подходов), а затем – двойное доворачивание болтов на определенный угол.

Метод затягивания выбирается исходя из типа болтов.

Первый способ применяется при использовании не растягивающихся болтов (сейчас такие не используются, но их можно встретить на старых авто). Но нередко этот тип крепежей требует дотяжки после определенного периода эксплуатации двигателя, чтобы компенсировать усадку прокладки ГБЦ. Зато такие крепежные элементы допускаются для повторного использования, причем неоднократно.

Второй метод затяжки блока является актуальным для большинства современных авто. И все из-за использования растягивающихся болтов (так называемый тип TTY).

Такие крепежи за счет упругой деформации способны компенсировать тепловые расширения головки и усадку прокладки, но для этого их необходимо вывести в режим деформации (по сути, просто немного растянуть).

Для этого и необходимо двойное доворачивание болтов на определенный угол. На одних авто этот угол составляет 45 град., на других – 90 град.

Но после вывода элементов в режим упругой деформации, они уже будут не способны вернуться в исходное состояние, поэтому и не допускается их повторное использование из-за высокой вероятности разрушения.

Пошаговый процесс замены

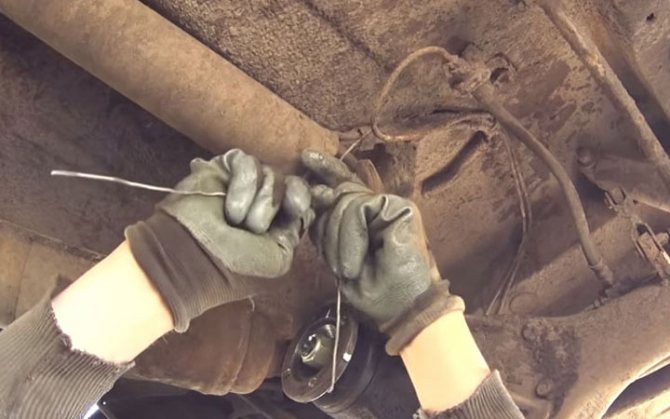

Загоняем автомобиль на яму и откручиваем болты крепления карданного вала, предварительно сделав метку на фланге кардана и редуктора. После откручивания кардана, подвязываем его на проволоке, чтобы не мешал.

Момент затяжки болтов

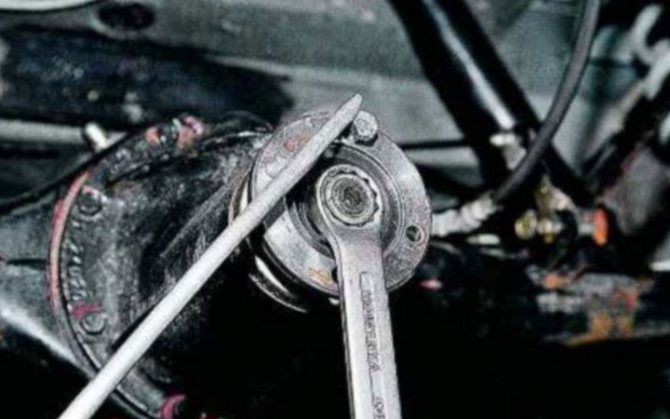

Специальным ключом фиксируем фланец от поворота и с помощью ключа или головки на двадцать семь откручиваем гайку. Ключ для фиксации фланца на фото ниже. Также можно вкрутить два болта крепления кардана во фланец и вставить между болтов мощную отвертку.

Откручиваем пробку и сливаем масло с заднего моста.

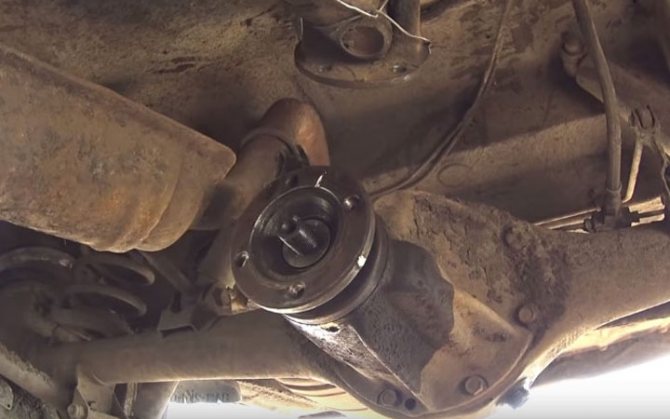

Снимаем фланец со шлицов и за ним вынимаем тонкое кольцо с помощью двух отверток.

C помощью двух отверток извлекаем внутреннюю обойму подшипника.
Вынимаем распорную втулку. Втулка эта нужна для создания правильного натяга в подшипниках

Обратите внимание, что пояс втулки которую вы сняли бочкообразный, а на новой втулке прямой. В момент затяжки пояс сминается и достигается правильный натяг

На фото ниже новая втулка и уже работавшая.

Устанавливаем новую втулку, узкой стороной в сторону багажника. Также устанавливаем кольцо.
Забиваем сальник на место с помощью оправки. Оправку можно сделать из куска трубы подходящей по диаметру или со старого сальника. В крайнем случае, сальник можно аккуратно посадить молотком.

Смазываем уплотнительную кромку свежим маслом и надеваем фланец на шлицы. Смотрите, чтобы не завернулась уплотнительная кромка сальника.

Замена уплотнителя ГБЦ: пошаговая инструкция

Момент затяжки гбц ваз 21083

Для проведения работ по замене прокладки на ВАЗ 2107 необходимо приготовить:

набор ключей;
головка с воротком;
отвертку;
динамометрический ключ;
емкость объемом около 5 литров для слива рабочей жидкости.

Сначала нужно демонтировать головку блока цилиндров. Процедура проходит по следующему алгоритму:

Сначала желательно снять с авто аккумулятор. Это даст возможность избежать короткого замыкания и обеспечит доступ к ГБЦ.
Откручиваем крепежные гайки на крышке корпуса воздухофильтра. Демонтируем крышку и вынимаем фильтрующий элемент.
Откручиваем на нижней пластине корпуса воздухофильтра гайки крепления. Ослабив хомуты, снимаем шланги с патрубков фильтра и демонтируем корпус.

Ослабив хомуты, отсоединяем от узла топливные шланги.
Теперь снимаем карбюратор, выкрутив гайки на шпильках, фиксирующих его.

Далее снимаем провода системы зажигания и распределитель.

На следующем этапе сливаем охлаждающую жидкость. Двигатель должен остыть. Чтобы ОЖ стекла быстрее и для сброса давления, откручиваем пробку с радиатора и крышку с расширительного бачка.
Снимаем защиту картера, открутив болты крепления.
Подставляем под сливное отверстие приготовленную емкость. Ключом на «13» откручиваем сливную пробку.
Когда стечет хладагент из блока цилиндров, подставляем тару под радиатор. Откручиваем пробку со сливного отверстия и сливаем жидкость.

Далее, ослабив хомуты, отсоединяем две трубки охлаждающей системы, которые идут к ГБЦ.

Откручиваем торцевым ключом на «10» восемь крепежных гаек и снимаем прижимные шайбы. Далее демонтируем клапанную крышку.

Ключом отпускаем фиксирующую гайку на натяжителе цепи ГРМ. Снимаем цепь с шестерни и подвязываем ее.
Взяв молоток и большую отвертку поддеваем и отгибаем края у фиксирующей шайбы, откручиваем и вынимаем болт.

Демонтируем шестерню.
Откручиваем крепежные гайки распредвала и демонтируем вал.

Выкручиваем четыре крепежные гайки приемной трубы и снимаем ее. Одновременно с ней демонтируем прокладку.
Откручиваем 10 крепежных болтов ГБЦ, а также один небольшой болт, расположенный на отливе головки.
Чтобы демонтировать головку блока цилиндров, желательно позвать помощника Она очень тяжелая, поэтому есть вероятность поцарапать машину.

Далее осматриваем снятый уплотнитель и оцениваем повреждения. Устанавливаем причины дефектов и устраняем их.

Новый уплотнитель монтируем на ГБЦ. Монтируем ее не на головку, а на блок. Перед установкой качественно очищаем поверхность, где прилегает прокладка от остатков предыдущей, чтобы обеспечить качественную герметизацию. Укладываем новую деталь и выполняем ее центровку с помощью двух направляющих.

Очистив также ГБЦ от остатков поврежденного уплотнителя, устанавливаем ее на блок поверх прокладки.

Далее закручиваем динамометрическим ключом крепления. Нужно учесть, что затягивать их нужно в установленном производителем порядке.

Начинаем затягивать крепеж от центра передвигаясь постепенно к краю, согласно схеме. Затяжка проходит в два этапа. Сначала болты затягиваются моментом 4 кгс/м, следующую затяжку выполняем усилием 11,5 кгс/м. Максимальное усилие для одиннадцатого болта – 3,8 кгс/м.

Далее проводим обратную сборку. На этом процесс замены прокладки можно считать законченным.

Замена прокладки ГБЦ на вазовской классике.

Замена прокладки ГБЦ ВАЗ 2107 (двигатель 2105)

Мотор 2105 имеет ременный привод ГРМ, поэтому замена прокладки ГБЦ отличается только снятием и установкой деталей газораспределительного механизма. Метки выставляются так, как это показано на рисунке внизу.

Еще немного отличается сама ГБЦ 2105, но работа производится в том же порядке, что и на остальных моторах ВАЗ-классика.

Снятие головки блока цилиндров

Последовательность действий:

Снять аккумуляторную батарею. Это обеспечит удобный доступ к головку ГБС и обезопасит от короткого замыкания.
Снять воздушный фильтр.
Демонтировать карбюратор на карбюраторной версии двигателя.
Снять провода системы зажигания и распределитель (при наличии).
Слить охлаждающую жидкость из ГБЦ, выкрутив пробку. Перед сливом нужно дождаться пока двигатель остынет.
Ослабить хомуты и отсоединить резиновые патрубки системы охлаждения, идущие к ГБС.
Снять клапанную крышку, открутив 8 гаек и сняв их вместе с фигурными прижимными шайбами.
Ослабить натяжитель цепи, открутив фиксирующую гайку. Для удобства можно полностью демонтировать его.
Отверткой и молотком отогнуть края контрящей шайбы на болту крепления шестерни распредвала и открутить болт. Снять шестерню. Снятую с шестерни цепь подвязать проволокой, чтоб она не упала в поддон двигателя.
Открутить гайки крепления распредвала (10 штук) и снять его.
Открутить латунные гайки крепления приемной трубы к выпускному коллектору и снять ее вместе с прокладкой.
Мощным воротком открутить 10 болтов, притягивающих головку блока цилиндров и одиннадцатый болт, установленный на отливе головки. Демонтировать головку. Она довольно тяжелая, поэтому чтобы не поцарапать автомобиль, лучше снимать ее с блока вдвоем.

Замена на инжекторном двигателе

Сливаем ОЖ.
Снимаем аккумулятор.
Отключаем провод термодатчика.
Отвинтив крепящие гайки, убираем приемную трубу.
Предварительно установив поршень 4-го клапана в положение верхней мертвой точки, убираем верхний корпус вместе с распредвалом.
Убираем термозащитный щиток стартера, предварительно открутив гайку.
Отключаем все провода и колодки датчиков.
Отключаем трос дроссельной заслонки.
Убираем перепускной патрубок.
Убираем патрубок радиатора.
Отсоединяем трубки, посредством которых подается горючее.
Убираем шланг с патрубка ресивера.
Отвинчиваем болты с помощью которых крепится ГБЦ. Всего тринадцать болтов.
Снимаем ГБЦ.
Меняем прокладку.
Ставим на место ГБЦ.
Болты головки блока цилиндров на двигателе ВАЗ 2107 с инжектором закручиваются в строго определенной последовательности с применением динамометрического ключа.

Последовательность закручивания болтов
Подсоединяем все снятые элементы.

Замена прокладки ГБЦ на карбюраторном двигателе

Сливаем ОЖ, предварительно открутив сливную пробку.
Снимаем АКБ.
Отсоединяем провод датчика температуры ОЖ.
Демонтируем корпус воздухоочистительного барьера карбюратора.
Чистой ветошью нужно закрыть камеры карбюратора.
Отключаем рычаги дроссельной заслонкой.
Убираем трос заслонки воздуха.
Убираем шланг воздушного корректора зажигания.
Снимаем колодки с проводами от электромагнитного клапана.
Снимаем шланг подачи топлива.
Демонтируем шланг ЭПХХ.
Снимаем с ГБЦ корпус распредвал вместе с валом.
Снимаем рычаги клапанов с пружинами.
Выкручиваем свечи.
Демонтируем распределитель.
Убираем термозащитный щиток стартера.
Снимаем провод массы.
Отсоединяем шланг усилителя тормозной системы и экономайзера.
Убираем патрубки охлаждающей системы.
Открутив болты блока, снимаем ГБЦ.
Снимаем старую.
Ставим новую.

Установка новой
Болты головки блока цилиндров закручиваем в строго определенной последовательности с применение динамометрического ключа.

Закручивание с помощью динамометрического ключа
Устанавливаем обратно головку и все предварительно снятое оборудование.

Источники

https://avtozam.com/vaz/2106/zamena-prokladki-gbts-svoimi-rukami/
https://labavto.com/vaz/2107/kak-samostoyatelno-zamenit-prokladku-gbts-na-vaz-2107/
https://avtodoc24.ru/zamena-prokladki-golovki-bloka-cilindrov-vaz/
https://ladaautos.ru/vaz-2107/kak-proizvoditsya-zamena-prokladki-golovki-bloka-cilindrov-vaz-vaz-2107.html
https://semerkavaz.ru/dvigatel/zamena-prokladki-gbc-na-vaz-2107/
https://avtozam.com/vaz/2107/zamena-prokladki-gbts/

Ремонт ГБЦ

Если с головкой блока цилиндров «Жигулей» шестой модели возникли неполадки, требующие снятия узла с автомобиля, то ремонтные работы можно провести в условиях гаража, подготовив соответствующий инструмент и комплектующие.

Демонтаж головки

Для снятия ГБЦ потребуется следующий инструмент:

вороток с удлинителем;
набор ключей;
трещоточные рукоятки;
головки на 13 и 19.

Последовательность действий по демонтажу узла такова:

Сливаем ОЖ из системы охлаждения.
Снимаем воздушный фильтр с корпусом, карбюратор, клапанную крышку, отсоединяем впускной и выпускной коллекторы, отводя последний в сторону вместе со «штанами».
Отворачиваем крепление и снимаем звёздочку с распредвала, а затем и сам распределительный вал с ГБЦ.
Ослабляем хомут и стягиваем шланг подвода ОЖ к отопителю.
Аналогичным образом снимаем патрубки, идущие к термостату и радиатору.
Снимаем клемму с датчика температуры.
Головкой на 13 и 19 с воротком и удлинителем откручиваем болты крепления ГБЦ к блоку.
Приподнимаем механизм и снимаем его с мотора.

Разборка головки блока

Полная разборка ГБЦ требуется для таких ремонтных работ, как замена клапанов, направляющих втулок или сёдел клапанов.

Из инструментов понадобятся:

ключ на 17 и 21;
рассухариватель;
съёмник сальников;
пинцет;
пруток оловянного припоя d = 8 мм;
молоток;
длинногубцы или магнитная рукоятка.

Разбираем узел в таком порядке:

Демонтируем рокеры вместе со стопорными пружинами.
Рассухаривателем сжимаем пружины первого клапана и вынимаем длинногубцами сухари.
Снимаем тарелку клапана и пружины.
Съёмником стягиваем маслосъёмный колпачок.
Вынимаем клапан из направляющей втулки.
Аналогичную процедуру проводим с остальными клапанами.
Отворачиваем и вынимаем регулировочный винт.
Откручиваем втулки регулировочных винтов ключом на 21.
Демонтируем стопорную пластину.
После завершения процедуры ремонта, сборку ГБЦ выполняем в обратной последовательности.

Притирка клапанов

При замене клапанов или сёдел, необходимо выполнить притирку элементов друг к другу для обеспечения герметичности. Для работы потребуется:

алмазная паста;
электродрель с регулировкой оборотов.

Притираем клапаны следующим образом:

Наносим на тарелку клапана пасту для притирки.
Вставляем клапан в направляющую втулку и зажимаем шток в патрон электродрели.
Включаем дрель на малые обороты, прижимаем клапан к седлу и вращаем его сперва в одну, затем в другую сторону.
Притираем деталь до тех пор, пока на седле и фаске тарелки клапана не появится ровный матовый след.
Промываем клапаны и сёдла керосином, ставим их на место, заменив сальники.

Замена сёдел

Чтобы заменить седло, его потребуется демонтировать из ГБЦ. Поскольку в гаражных условиях специальное оборудование для этих целей отсутствует, поэтому для ремонта используется сварка либо подручные инструменты. Для демонтажа седла к нему приваривают старый клапан, после чего выбивают молотком. Новую деталь устанавливают в такой последовательности:

ГБЦ нагреваем до 100˚С, а сёдла охлаждаем в морозильнике двое суток.
Подходящей наставкой забиваем детали в корпус головки.
После остывания ГБЦ, зенкуем сёдла.
Фаски нарезаем фрезами с разными углами.

Видео: замена седла клапана ГБЦ

Замена втулок

Замена направляющих втулок клапанов производится следующим набором инструментов:

молоток;
оправка для выбивания и запрессовки втулок;
развёртка на 8.025 мм;
рожковый ключ под развёртку.

Процесс замены втулок состоит из следующих шагов:

Выбиваем старую втулку при помощи молотка и подходящей наставки.
Перед монтажом новых деталей помещаем их в холодильник на 24 часа, а головку блока нагреваем в воде при температуре +60˚С. Забиваем втулку молотком до упора, предварительно надев стопор.
Развёрткой делаем отверстия согласно диаметру штока клапана.

Схема и порядок затяжки головки блока цилиндров на автомобилях ВАЗ

Затягивать крепеж следует в определенном порядке. Данная методика позволяет произвести правильную стыковку основного блока с блоком цилиндров, не создавая перекосов и лишнего напряжения металлических поверхностей. Притягивают болты ГБЦ в два этапа:

С первой крепежной единицы по десятую затягивают моментом 3,5-4,1 кгс*м.
Эти же метизы уже затягиваются моментом 10,5-11,5 кгс*м.
В последнюю очередь затягивают метиз №11, затяжка моментом составляет 3,5-4,0 кгс*м.

Порядок затяжки болтов головки блока цилиндров ВАЗ 2108.

Порядок затяжки головки блока цилиндров ВАЗ 2108 аналогичен с классическим модельным рядом. Работа должна начинаться аналогично с центральной точки, порядок затяжки головки блока цилиндров проводится в 4 стадии.

Крепеж затягивают моментом – 2,0 кгс/м.
Продолжают затяжку с моментом 7,5-8,5 кгс/м.
Метиз оборачивают на 90 градусов.
Производят финальный поворот на 90 градусов.

Затяжка головки блока цилиндров ваз 2110. Шестнадцатиклапанные двигатели Волжского автопрома начинают затягиваться по такому же принципу, как и все остальные модели – из центральной. Моменты затяжки:

Показатели равны 2,0 кгс/м.
Метизы поворачивают на 90 градусов.
Повторный оборот на 90 градусов.

Важная информация! На 16-ти клапанных моторах допускается повторное применение крепежных болтов ГВЦ. Главное, чтобы их длина без головки не превышала 9,5 см. В случае если габариты превышают показатели нормы, то крепежные единицы рекомендуется заменить.

Правила затяжки

Перед началом работ рекомендуется проверить состояние метизов. На них должна быть хорошая резьба, а длина должна соответствовать нормативам.

Важная информация! Полноценная длина болтов ГБЦ равна 135,5 мм. Если вывинченные в процессе замены прокладки элементы соответствуют этому показателю, значит, их можно использовать второй раз. В случае удлинения крепежных элементов при эксплуатации двигателя применять их не рекомендуется, лучше приобрести новые. Например, болты ГБЦ ВАЗ 2112 идут М10×1,25 и М12×1,25.

Болты устанавливают на место и приступают к затяжке. Работа проходит в пошаговом порядке, из инструмента понадобится динамометрический ключ. Если производить затяжку в хаотичном порядке – это приведет к неприятным последствиям, которые повредят двигатель.

Работа выполняется в 4 этапа, каждый шаг производят по вышеописанной схеме:

Каждый крепеж затягивают инструментом – усилие 2 кгс/см 2 .
Закручивание в режиме усилия 8 кгс/см 2 .
Болты дотягивают проворачиванием каждой крепежной единицы на угол в 90 градусов.
На четвертом этапе вновь проворачивают каждый из болтов на угол 90 градусов в порядке приведенной схемы.

Необходимые инструменты

Динамометрический ключ.
Набор торцовых головок.
Удлинитель.
Трещотка/вороток.

Динамометрический ключ требуется для затяжки болтов с определенным усилием. Работа должна быть произведена аккуратно, также желательно иметь определенные навыки в использовании инструмента. Инструкция по использованию ключа:

Держатель должен быть выставлен в «нулевое» положение.
Приступают к плавному вращению инструмента и в то же время следят за его показаниями.
Если при применении ключа на индикаторе отсутствуют показания, это указывает на растяжение болтов. Особенность отмечается на начальной стадии работ. Следует продолжать обороты инструмента.
Когда момент затяжки будет достигнут, инструмент следует выключить.

Пошаговая инструкция

Порядок затяжки болтов ГБЦ на ВАЗ 2107:

Снимают провода, которые подключены к датчикам аварийного уровня масла и температуры ОЖ.
Сливают охлаждающую жидкость.
Производят демонтаж термостата.
Снимают корпус воздушного фильтра.
Отсоединяют входной элемент выхлопной трубы от коллектора.
Снимают кожух и ремень распределительного вала.
С карбюратора демонтируют приводные тяги двух заслонок.
Отключают проводку, присоединенную к ГБЦ.
Путем ослабления хомутов отсоединяют шланги, расположенные на ГБЦ.
Производят демонтаж головки блока цилиндров.
Удаляют отработанную прокладку.
Поверхностную плоскость касания ГБЦ очищают от остаточных частиц прокладки.

https://youtube.com/watch?v=SkwB_3Kj0Nw

Чтобы поставить новую прокладку и собрать головку блока цилиндров, следует произвести сборку в такой же последовательности как вышеперечисленно, только в обратном порядке.

Когда необходима замена уплотнителя ГБЦ

При прогорании прокладки повреждения существенные: утрачивается целостность, деталь теряет форму. При пробое повреждения незначительные, порой даже незаметные невооруженным глазом.

Прокладка становится непригодной по следующим причинам:

перегрев;
крепежные элементы при установке затянуты с отступлением от норм момента затяжки;
некачественный хладагент;
нарушения в работе двигателя;
бракованное, некачественное изделие.

Пришедшую в негодность прокладку ГБЦ можно определить по следующим признакам:

перебои в работе силового агрегата;
потеки рабочих жидкостей из-под ГБЦ;
быстрый нагрев и перегрев мотора;
следы ОЖ в смазывающих веществах;
пар в выхлопных газах;
конденсат на свечах зажигания;
повышенное давление в охлаждающей системе, появляется дым в расширительном бачке.

Симптомы проявляются по-разному в зависимости от места повреждения прокладки. Если испорчены края отверстий цилиндров возможен перегрев двигателя и повышенное давление в системе охлаждения.

Если ОЖ попадет в камеры сгорания двигатель начнет троить, так как в ТВС будет разбавлена хладагентом, не сможет до конца сгорать. Из выхлопной трубы будет выходить белый дым со специфическим запахом.

Если повреждения на краю уплотнителя, в месте соприкасания блока цилиндров и головки возможны подтеки рабочих жидкостей.

Прогар прокладки головки блока, признаки.

Признаки прогара прокладки ГБЦ.

При появлении признаков прогорания уплотнителя, нужно подойти к диагностике комплексно. Прежде чем приступать к замене уплотнителя, нужно убедиться, что причина именно в нем. Для этого необходимо выполнить следующий ряд действий:

Обнаружив потеки жидкостей на блоке цилиндров, нужно убедиться, что течет точно из-под головки.
Заводим мотор и анализируем цвет и запах выхлопов. Если они выглядят в виде белого дыма, имеют запах антифриза, глушим двигатель и аккуратно откручиваем крышку с расширительного бачка. О наличии в системе охлаждения выхлопных газов говорит запах сгоревшего топлива.
Запускаем двигатель без крышки на расширительном бачке, внутри него не должно быть масляных следов масла и пузырьков газа.
Глушим мотор, даем ему остыть. Достаем щуп для измерения уровня масла и смотрим на ее цвет. Если ее уровень слишком повысился без особых причин или есть следы жидкости бело-коричневого цвета, это говорит о смешивании масла и хладагента.
Даем поработать силовому агрегату 5 минут, глушим его. Достаем свечи, осматриваем электроды. Если они влажные, то большая вероятность, что в цилиндры попала ОЖ.

Признаки неисправности ПГБЦ

Причин прогорания прокладки головки на автомашинах ВАЗ несколько:

перегрев мотора;
слабая затяжка болтов ГБЦ;
трещина в головке блока;
деформированная поверхность ГБЦ или блока цилиндров.

Основной причиной прогара ПГБЦ является перегрев, температура двигателя определяется по датчику на комбинации приборов. Перегреваться движок может из-за различных факторов:

недостаточный уровень тосола (антифриза) в системе охлаждения;
неправильно выставлено зажигание (слишком позднее);
забит основной охлаждающий радиатор;
зажаты впускные и выпускные клапана.

При сильном перегреве может выйти из строя головка блока, «залечь» поршневые кольца. Если после замены ПГБЦ прокладка прогорает снова, необходимо выполнять уже более серьезный ремонт, разбираться с причиной повторяющегося дефекта.

Проверка и регулировка зазоров в подшипниках ступиц переднего колеса в условиях СТО

Для проверки зазора поднимите переднюю часть автомобиля, обоприте ее на подставки и снимите передние колеса.

Под болт крепления колеса установите приспособление 02.7834.9505.

Уприте ножку индикатора 1 в торец оси повторного кулака, при нулевом положении стрелки и, перемещая ступицу 4 вдоль оси поворотного кулака, замерьте величину перемещения (зазора) по индикатору (2 – болт; 3 – кронштейн).

Если зазор больше 0,15 мм, отрегулируйте его в следующем порядке:

– отверните регулировочную гайку с цапфы поворотного кулака;

– установите новую или бывшую в употреблении, но на другом автомобиле, гайку и затяните ее моментом 19,6 Нм (0,7 кгс·м);

– на шайбе сделайте метку В (см. рис. 4), затем отпустите на 20–25° гайку так, чтобы кромка А немного не дошла до метки В ;

– застопорите гайку в этом положении, вдавливая лунки на шейке гайки в пазы на конце оси поворотного кулака.

После регулировки зазор в подшипнике должен быть в пределах 0,02–0,08 мм.

При регулировке зазора следует учитывать, что направление резьбы на левой цапфе поворотного кулака правое, на правой цапфе – левое.

Подшипник ступицы ВАЗ 2107 со временем изнашивается, что приводит к более быстрому износу шин, тормозных колодок и дисков. Если своевременно не принять меры по замене подшипника, деталь может заклинить, в результате чего произойдёт потеря управления автомобилем. Это говорит о необходимости следить за состоянием механизма, периодически проводить его регулировку и замену.

Начало проведения работ

Универсальный ключ для фланцев и ступиц

Если подтягивание гайки — «одноразовое явление», а специального ключа нет, можно обойтись двумя болтами М8 и воротком (металлическим стержнем). Болты вставляют в отверстия фланца, а вороток располагают между болтами перед фланцем. Если вороток расположить за фланцем, можно случайно надавить на грязеотражатель, после чего потребуется его закрепление на фланце.

Отвернув гайку, необходимо удалить масло с резьбы гайки и хвостовика шестерни, что значительно повысит коэффициент трения, а следовательно, и момент сопротивления отворачиванию гайки. Установить лучше новую гайку, так как в нейлоне вставки отпечаталась резьба хвостовика шестерни, что снизило сопротивление самоотворачиванию гайки.

Гайку необходимо затягивать, как отмечалось выше, моментом 12-26 кгсм, контроль затягивания осуществляется по моменту сопротивления вращению ведущей шестерни — 4-6 кгссм. Так как «в чистом виде» этот момент не замерить (редуктор не снят), замеряем его при ослабленной гайке и, добавив к полученной величине 4-6 кгсм, получаем контролируемый момент суммарного сопротивления.

Основные рекомендации при затяжке болтов ГБЦ

Для успешной затяжки ГБЦ своими руками придерживайтесь следующих рекомендаций:

Используйте инструкцию производителя автомобиля. В ней указываются точные значения усилия и момента, а также задается конкретный порядок установки ГБЦ при ремонте двигателя.
Проверяйте исходное состояние болтов. Если вы заметили срыв или искажение резьбы, то купите новые образцы.
Поверхность отверстия и резьбы болта должны быть абсолютно чистыми. Быстро почистить цилиндры можно с помощью проволочной щетки, которая используется, когда проводится покраска штампованных дисков.
При обнаружении «слепых» отверстий под болты ГБЦ, аккуратно используйте масло для смазки. В случае, если смазки будет больше, чем необходимо, вы не сможете установить болт до конца.

Если в блоке ГБЦ применены болты с типом TTY, то категорически запрещено повторно их затягивать. При максимальном усилии они могут просто разорваться и привести к разрушению прокладки.
При установке новой прокладки под болт обязательно нужно уточнить информацию по величине усилия и момента при затяжке.
Используя при затяжке болты специального типа TTY, необходимо будет выставить и затягивать их под четким градусом. Для этого вам понадобится соответствующий инструмент, имеющий в корпусе индикатор угла.

Инструмент, имеющий в корпусе индикатор угла
