Понятия про массу автомобиля

Дополнительные массы (провода)

Если масса двигателя с кузовом плохая то возникают проблемы:

1. Может слабо заряжаться аккумулятор;
2. Стартер плохо крутит при запуске двигателя, а может и вовсе не крутить,только будет щелкать втягивающее реле;
3. На полном потреблении мощности (включенные фары дальнего света, работающий моторчик печки и т. д.) может не хватать зарядки генератора.

Когда появляются симптомы плохой массы двигателя, выход из неприятного положения есть – в таком случае поможет дополнительная масса на двигатель.Установить дополнительный провод можно в разных вариантах, самое главное, чтобы он связывал надежно кузов автомобиля с силовым агрегатом. Например, один конец провода можно закрепить к шпильке верхней опоры амортизатора, а второй – к шпильке впускного коллектора ДВС

Важно, чтобы провод был большого сечения, желательно не меньше, чем у самой основной массы

На новых машинах проблемы с массовыми проводами возникают нечасто. А вот на старых моделях кузовные шпильки ржавеют. Искать отсутствие массы не так просто, поэтому автовладельцы пользуются установкой дополнительных проводов. Так дополнительная масса на генератор помогает устранить утечку зарядки аккумулятора.

Дополнительный провод- это необходимость на б/у автомобилях

Плохая масса является причиной неустойчивой работы двигателя. К примеру, слабая масса с ЭБУ влияет на стабильность работы мотора на холостых оборотах. Происходит потеря напряжения в цепи, а при включении электрического вентилятора охлаждения двигателя холостые обороты заметно падают, порой вплоть до остановки ДВС. Поэтому контакт необходимо наладить и установить надежную массу. Решается проблема наВАЗ 2113-15 нового поколения также установкой дополнительного толстого массового провода (порядка 2,5 мм²) – он тянется от минусовой клеммы аккумулятора до металлического основания центральной консоли в салоне автомобиля

Ненадежный контакт общего провода панели приборов может влиять на показания датчиков, установленных на комбинации. В частности, при включении габаритов могут отклоняться стрелки указателей уровня топлива и температуры охлаждающей жидкости. Еще бывает, что тускло освещается комбинация приборов. За самим приборным щитком есть штатный болт крепления массы, возможно, крепление ослабло. Нужно снять щиток и подтянуть болт.

Установка дополнительного провода от «минуса» прикуривателя к металлическому остову центральной консоли порой также решает проблему, и приборы начинают показывать правильно.

Где находится реле зажигания нива шевроле

Реле зажигания расположено в салонном блоке предохранителей, найти его можно с водительской стороны панели приборов, напротив сиденья. На схеме обычно обозначается К6 и в техническом описании иногда его называют реле дополнения.

А еще интересно: Нива-Шевроле с опелевским двигателем: краткое описание, технические характеристики, отзывы владельцев

Оно отвечает за включение бензонасоса и подачу напряжения на другие элементы. Срабатывает во время поворота ключа зажигания. В этот момент можно услышать, как за панелью приборов раздается щелчок. Это встроенная в реле электро-катушка получает напряжение и замыкает контакты определенной цепи. Если во время поворота ключа не происходит характерного звука, то это может свидетельствовать о его выходе из строя.

Как избежать обнуления данных при отключении массы

Проблема обнуления электронного блока управления действительно существует, что приносит неудобства. Водителю необходимо каждый раз перенастраивать гаджеты, магнитолу под «себя». Избежать этого можно, если приобрести выключатель с дополнительным предохранителем и контактом. На фоне всеобщего отключения системы питания, «нужные» устройства остаются полноценно работать. При попытке завести машину в отключенном состоянии реле, предохранитель перегорит от перепада напряжения, угон не удастся.

Способ №2: установить на «минус» дополнительную колодку с контактами для сигнализации, магнитолы.

Ничего сложного в инсталляции выключателя вовсе нет. Достаточно 15 минут времени и готово. Ни разу не имели дело с ремонтом. Если сомневаетесь в успешности профилактики – обратитесь в сервисный центр к мастерам.

Обратите внимание на выбор аккумуляторов Optima, если же необходимо зарядить аккумулятор, читайте о нюансах зарядки АКБ в нашем блоге

Зачем нужна цветовая маркировка проводов и кабелей

Работы по монтажу и обслуживанию в электрических установках связаны не только с обеспечением надежности, но и безопасности. Требуется полное исключение ошибок. Для этих целей разработана система цветных обозначений изоляции жил, которая определяет, какого цвета провода фаза, ноль и земля.

По ПУЭ допускается такая расцветка токоведущих жил:

• красная;
• коричневая;
• черная;
• серая;
• белая;
• розовая;
• оранжевая;
• бирюзовая;
• фиолетовая.

В приведенном перечне содержится много вариантов расцветок проводов, но нет нескольких цветов, которые используются только для обозначения нулевых и защитных проводов:

• синий цвет и его оттенки — рабочий нулевой провод (нейтраль — N);
• желтый цвет с зеленой полосой — защитное заземление (PE);
• желто-зеленая изоляция с голубыми метками на концах жил — совмещенный (PEN) проводник.

Допускается использование для заземления жил с изоляцией зеленого цвета с желтой полосой, а для совмещенных проводников голубой изоляции с желто-зелеными метками на концах.

Расцветка должна быть единой в каждой цепи в пределах одного устройства. Ответвления цепей должны выполняться одинаково окрашенными проводниками. Использование изоляции без различий в оттенках говорит о высокой культуре монтажа и сильно облегчает дальнейшее обслуживание и ремонт оборудования.

Как собрать своими руками

Если вы решили установить устройство, позволяющее отключить массу от аккумулятора, это можно сделать своими руками.

Разумеется, можно обойтись и без сложных систем, просто подняв капот и вручную сняв клемму. Но согласитесь, что отключать кнопкой из салона намного проще и удобнее.

Отдавайте предпочтение простым схемам, где применяются кнопка и механические контакты. Это отличный выбор для тех, кто желает улучшить эффективность работы уже установленного охранного комплекса.

Чтобы сделать дистанционное отключение массы, вам потребуются:

• кнопка типа S1;
• тринистор;
• диод;
• проводка;
• изоляция и пр.

Саму схему сборки устройства можно представить в таком виде:

1. Тринистор берёт на себя функции электрореле. Он будет срабатывать, когда появится импульс от управляющего электрода.
2. Следует выбрать потайное место для размещения управляющей кнопки. При замыкании на ней контактов появится импульс для дальнейшего срабатывания системы.
3. Импульс, попадая к тринистору, обеспечивает отпирание. От этого сопротивление резко падает, по системе проходит мощный ток.
4. За счёт применения тринистора ток будет идти только от АКБ до бортовой сети.
5. Чтобы АКБ получала заряд от генератора при работе двигателя, параллельно с тринистором нужно установить диод.
6. Монтаж лучше выполнять, используя крепежи из дюралевой стали. Одна полка дюралевого уголка требуется для монтажа полупроводников, а на второй можно сделать отверстия под крепёжные элементы для соединения с кузовом.
7. Для прокладки проводки применяются многожильные провода.

При объединении всех элементов в одну схему во время нажима из салона кнопку масса будет размыкаться. Это не позволит потребителям получать питание от аккумуляторной батареи.

Цветовая маркировка провода заземления

Правила указывают, какого цвета провод заземления в электрических установках. Это желто-зеленый провод, окраска которого хорошо выделяется на фоне остальных жил. Допускается использование провода с желтой изоляцией и зеленой полосой на ней, или может быть зеленая изоляция с желтой полосой. Не разрешено использовать никакой другой цвет провода земли, как не допускается применять зелено-желтые жилы для монтажа цепей, на которых присутствует или может быть подано напряжение.

Перечисленные правила маркировки соблюдаются в странах постсоветского пространства и в странах Евросоюза. Другие государства маркируют жилы иным образом, что можно видеть на аппаратуре импортного производства.

Основные цвета для маркировки за рубежом:

• нейтраль — белый, серый или черный;
• защитное заземление — желтый или зеленый.

Стандарты ряда стран допускают использовать в качестве защитного заземления оголенный металл без изоляции.

Провода заземления коммутируются на сборных неизолированных клеммах и соединяют между собой все металлические части конструкции, у которых отсутствует надежный электрический контакт между собой.

Watch this video on YouTube

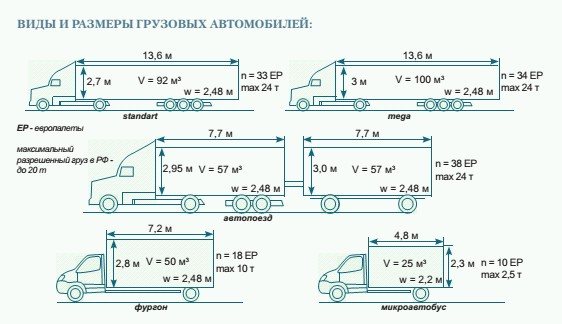

Тоннаж автомобилей: что значит крупнотоннажный и малотоннажный

Тоннаж автомобилей напрямую зависит от их категории и габаритов, по этому признаку транспорт бывает:

• Малотоннажный. Это машины, имеющие собственный вес меньше 3,5 т. Обычно грузоподъемность их не более 2,5 т. Сюда относят легковые машины, небольшие грузовички, предназначенные для перемещения малых партий товара или имущества на близкие расстояния. Это, например, «Газель», «Hyundai Porter», «Kia Bongo», «Baw Fenix». Кабина и кузов таких автомобилей держатся на одной раме, отсюда и невозможность увеличить вес перемещаемого содержимого.
• Средний. Это машины по тоннажу 1,5-8 т, имеющие массу 3,5-12 т. Сюда относят «Валдай», «КамАЗ», «МАЗ», «ISUZU» и другие аналогичные модели. Таким типом грузовиков пользуются практически все сетевые магазины в России, так как транспорт способен перемещать на значительные расстояния большое количество содержимого, и ему разрешено пользоваться любыми дорогами, даже МКАД.
• Крупнотоннажный. Это транспорт массой более 12 т, способный перевозить от 8 т груза. Машины используются для составления автопоездов, так как редко представляют собой единую конструкцию с кузовом. Это тягачи и платформы, к которым крепятся прицепы, контейнеры.

Ещё на InDrive.Net:

Для каких стран нужна Грин карта авто, зачем она нужна, можно ли оформить задним числом

Если говорить только о грузовиках, то здесь более точной будет европейская классификация:

• Собственная масса от 0,4 т до 6 т, грузоподъемность до 6 т – это легкие. К ним относятся небольшие фургоны, пикапы.
• Масса без нагрузки 6-15 т – это средний сегмент грузовиков. К данной категории относят «ЗИЛ», «ГАЗ 3309». Их особенность – не полное использование разрешенного давления на ось.
• Снаряженная масса более 15 т. Здесь максимальные нагрузки на оси используют на 100%, ведь речь идет о фурах, перевозящих до 28 т. Но есть ограничения по длине, ширине и высоте транспорта. А давление на оси рассчитывается с оглядкой на дорожное покрытие.

Где расположена масса

При эксплуатации автомобиля важно знать все места, где находится масса двигателя ваз 2114. В случае возникновения неисправности в этом направлении, можно быстро обнаружить источник неполадок и соответственно устранить его

Итак, где находится масса эбу на ваз 2114? Попробуем разобраться в этом вопросе. Где находится масса на ваз 2114:

Аккумуляторная масса.

Аккумуляторная масса ВАЗ 2114 Минусовая аккумуляторная ветка представляет собой ответвления проводов двух типов – тонки и толстый провод. Аккумуляторный минус направлен на корпус двигателя при помощи толстого провода. В результате не качественного закрепления контакта, заряд будет поступать в малом объеме, в итоге стартер не сможет развить достаточную мощность, соответственно глючит ЭСУД, потому что именно от двигателя он принимает необходимую массу.

Для того чтобы проверить соединения минусового заряда между аккумулятором и двигателем, необходимо проверить надежность крепления двух гаек, поэтому сначала нужно ослабить гайку с наружи и затянуть гайку внутри, и соответственно обратно закрутить гайку с наружи.

Тонкий минусовой провод соединен с корпусом машины рядом с аккумулятором. Он играет роль источника энергии необходимого всем потребителям, оборудованным в машине. Для проверки, также необходимо убедиться в степени натяжения гайки как с кузовом так и к клеммой аккумулятора.

Масса ЭСУД ваз 2114.

Масса эсуд ВАЗ 2114 Двигатели Samar объемом 1,5 литра берут массу с корпуса двигателя, с крепления заглушек, которые расположены справа от головки блока.

Двигатели Samar объемом 1,6 литра, или 1,5 литра оснащенные ЭСУД нового образца, берут массу с приваренной шпильки. Прикрепляется шпилька непосредственно с металлическим корпусом приборной панели у тоннеля пола в районе под пепельницей. При сборке на заводе изготовителе шпилька как правило плохо закреплена и покрашена, в результате при эксплуатации машины может полностью разболтаться, в результате при включении прибора вентиляции, произойдет посадка электрического напряжения системы, соответственно отреагируют следующие приборы: ДМРВ, ДПДЗ, ДТОЖ.

Масса приборной панели.

Масса приборной панели ВАЗ 2114 В данном варианте имеется соединение жгута торпедного, схемы от блока монтажного реле и предохранителей, заднего жгута. Это соединение расположено под крепление рулевого вала. При не качественном соединении данного крепления, могут возникнуть проблемы в работе показаний приборной панели, в момент включения основных энергетических потребителей, например: поворотники, фары и др.

Масса отопителя электродвигателя

Это соединение массы расположено под приборной панелью с левой стороны корпуса отопителя.

Обозначение фазы и ноля

Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.

Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.

N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.

С этим читают

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

Цвет жилы заземления

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Цветовое обозначение нулевых рабочих контактов

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля. Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком

Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Масса на автомобиле это плюс или минус

Масса аккумулятора как правило представлена минусовой клеммой. Если быть технически корректным, то у аккумулятора массы нет, масса есть у автомобиля.

У современных автомобилей масса крепится к минусовому выводу аккумулятора. Причина этого в том, что когда масса аккумулятора была положительной, кузов быстрее изнашивался (подвергался коррозии). На всех аккумуляторах масса (минусовой вывод) по размерам меньше, чем плюсовой и обозначается знаком «-«.

Если у вашего автомобиля греется клеммы массы, скорее всего причина кроется в плохом контакте. Если клемма массы аккумулятора греется, совершите следующие действия:

1) Снимите клемму массы (минусовую) с аккумулятора, зачистите шкуркой до блестящего свинца клемму изнутри и полюсовой вывод АКБ.

2) Проверьте, правильно ли у Вас смазаны клеммы АКБ.

Как прикурить аккумулятор от другого автомобиля, чтобы не навредить

3) Установите клемму массы на минусовой вывод аккумулятора. Аккуратно затяните.

Если нагревание клеммы массы будет повторяться, обратитесь в специализированный автосервис.

Аккумулятор это химический источник тока, для исправной работы которого должны протекать определенные химические процессы. В процессе разряда аккумулятора, серная кислота «прилипает» к отрицательному электроду, образуя нерастворимый сульфат свинца, оставл

Очень часто от продавцов в автомагазинах можно услышать рекомендации о гибридных аккумуляторах. Так что же такое гибридный аккумулятор? Гибридный аккумулятор для автомобиля внешне не отличим от других кислотных аккумуляторов, не считая обозначения на этик

Каждый автомобилист рано или поздно начинает интересоваться устройством автомобильного аккумулятора и принципом его работы. Автомобильный аккумулятор служит сердцем любого современного автомобиля – благодаря ему мы запускаем двигатель, слушаем музыку в ма

Написать эту статейку меня побудил очередной случай, когда потребовалось воспользоваться «прикуриванием» — запустить двигатель от аккумулятора другого автомобиля. Каждый раз при этой этом сталкиваюсь с неграмотностью других водителей. А в этот раз, когда я аргументировано объяснил почему и как нужно делать, водитель заявил, что он электрик. Не стал спорить, пусть будет электриком…

Причины и симптомы плохого заземления двигателя

Неисправность двигателя может быть вызвана:

• Свободные, ржавые или поврежденные клеммы или провода заземления
• Слабая, поврежденная или корродированная клемма заземления аккумулятора
• Плохая установка или ремонт компонентов

Симптомы плохого заземления двигателя могут включать в себя:

• Тусклые огни
• Мерцающие огни
• Электрические устройства работают беспорядочно
• Неисправный топливный насос
• Буксующая или сгоревшая муфта компрессора кондиционера
• Прерывистый отказ датчиков
• Повреждены дроссельные или передающие кабели
• Жесткий старт
• Разряженная батарея АКБ

Часто плохие основания относительно легко диагностировать и исправлять, обычно за считанные минуты. Вы можете диагностировать и выполнять ремонт в собственном гараже, используя только цифровой мультиметр (DMM) и некоторые распространенные инструменты.

Если вы не знаете, где находятся все двигатели или трансмиссии, в вашем автомобиле, возможно, вам следует обратиться к руководству по ремонту вашего автомобиля. Вы можете получить относительно недорогую копию через Amazon.  Руководства Haynes поставляются с пошаговыми процедурами для многих проектов технического обслуживания, ремонта и устранения неисправностей. Таким образом, вы окупите свои небольшие инвестиции в короткие сроки.

ХОРОШО. Так что возьмите свой мультиметр и давайте найдем те плохие основания в вашем автомобиле.

Коррозия или повреждение заземляющих лент может привести к выходу из строя электрических принадлежностей.

Кислородный датчик

Определяет, остался ли кислород в выхлопных газах. Перед замерами также осмотрите его – возможно, он поврежден и мультиметр вообще не понадобится. Тогда элемент нужно просто заменить.

Если все в порядке, измерьте, как с датчиком ABS, напряжение и сопротивление. Алгоритм тот же. Заводите машину и наблюдайте за прибором. После пуска на экране высветятся цифры 0,1-02, вольта. Машина прогреется – прибор покажет до 0,9 вольт. Не заметили, что показатель изменился – датчик, скорее всего, неисправен.

Если проверка напряжения прошла успешно, узнайте показатели сопротивления. Норма колеблется от 10 до 40 Ом.

Сколько весит автомобиль ВАЗ VAZ

В таблице приведены следующие данные: снаряженная и полная масса автомобилей различных модификаций машины марки VAZ (ВАЗ).

Снаряженная масса автомобиля – совокупная масса машины со стандартным оборудованием, всеми необходимыми эксплуатационными расходными материалами и жидкостями(например моторное масло и охлаждающая жидкость), полным баком топлива, но без груза, пассажиров и водителя.

Полная масса автомобиля – максимальная масса снаряжённого автомобиля (с топливом, водой и моторным маслом и снаряжением – запасным колесом, инструментом) с пассажирами, водителем и грузом (из расчёта 10 кг на каждое место).

Вес автомобиля ВАЗ (VAZ)

Модель, модификация, тип кузова, год выпуска	Снаряженная масса, кг.	Полная масса, кг.
ВАЗ 1922, 1922 (Марш-2) 4WD, внедорожник, 2003г.в.	1750	–
ВАЗ 1922, 1922 (Марш) 4WD, внедорожник, 1995г.в.	1700	2100
ВАЗ 2104, 21041, универсал, 2000г.в.	1020	1475
ВАЗ 2110, 2110М, седан, 2002г.в.	1050	1525
ВАЗ 2110, 21104, седан, 2001г.в.	1040	1515
ВАЗ 2110, 21103, седан, 2000г.в.	1050	1525
ВАЗ 2110, 21106, купе, 1999г.в.	1100	1525
ВАЗ 2111, 21112, универсал, 2004г.в.	1030	1530
ВАЗ 2111, 21114, универсал, 2004г.в.	1055	1550
ВАЗ 2111, 2111, универсал, 2000г.в.	1050	1550
ВАЗ 2111, 2111-90 (Тарзан), универсал, 1999г.в.	1245	1645
ВАЗ 2112, 21121, хэтчбек, 2006г.в.	1210	1610
ВАЗ 2112, 2112, хэтчбек, 2001г.в.	1070	1545
ВАЗ 2112, 21122, хэтчбек, 2001г.в.	1040	1515
ВАЗ 2112, 21124, хэтчбек, 2001г.в.	1040	1515
ВАЗ 2112, 2112, хэтчбек, 2000г.в.	1030	1505
ВАЗ 2112, 21122, хэтчбек, 2000г.в.	1040	1515
ВАЗ 2112, 21124, хэтчбек, 2000г.в.	1040	1515
ВАЗ 2113, 2113 1,5, хэтчбек, 2004г.в.	975	1400
ВАЗ 2113, 21134 1,6, хэтчбек, 2004г.в.	975	1400
ВАЗ 2114, 2114 1,5, хэтчбек, 2001г.в.	985	1410
ВАЗ 2114, 21144 1,6, хэтчбек, 2001г.в.	985	1410
ВАЗ 2115, 2115, седан, 2003г.в.	1000	1425
ВАЗ 2115, 2115-4, седан, 2003г.в.	985	–
ВАЗ 2115, 2115, седан, 1997г.в.	985	1410
ВАЗ 2115, 2115-91, седан, 1997г.в.	1080	1505
ВАЗ 2120, 2120 4WD, минивен, 2002г.в.	1400	–
ВАЗ 2120, 21201 4WD, минивен, 2002г.в.	1400	–
ВАЗ 2120, 2120Т 4WD, минивен, 2000г.в.	1500	–
ВАЗ 2121, 212114 4WD, внедорожник, 2008г.в.	1210	1610
ВАЗ 2121, 21214 4WD, внедорожник, 2000г.в.	1240	1640
ВАЗ 2121, 212183 4WD, внедорожник, 1998г.в.	1200	1650
ВАЗ 2121, 2329 4WD, пикап, 1997г.в.	1350	1850
ВАЗ 2121, 212180 4WD, внедорожник, 1995г.в.	1270	1720
ВАЗ 2121, 21213 4WD, внедорожник, 1994г.в.	1210	1610
ВАЗ 2121, 212182 4WD, внедорожник, 1994г.в.	1700	2100
ВАЗ 2121, 21215 4WD, внедорожник, 1993г.в.	1240	1640
ВАЗ 2123, 23231 4WD, пикап, 2001г.в.	1250	1700
ВАЗ 2123, 23233 4WD, пикап, 2001г.в.	1250	1700
ВАЗ 2123, 2323 4WD, пикап, 2000г.в.	1250	1700
ВАЗ 2123, 23234 4WD, пикап, 2000г.в.	1250	1700
ВАЗ 2123, 2723 4WD, фургон, 2000г.в.	1350	1800
ВАЗ 2123, 27231 4WD, фургон, 2000г.в.	1350	1800
ВАЗ 2123, 27233 4WD, фургон, 2000г.в.	1350	1800
ВАЗ 2123, 27234 4WD, фургон, 2000г.в.	1350	1800
ВАЗ 2123, 2123 4WD, внедорожник, 1999г.в.	1300	1750
ВАЗ 2123, 21231 4WD, внедорожник, 1999г.в.	1300	1750
ВАЗ 2123, 2123-10 4WD, внедорожник, 1999г.в.	1310	1760
ВАЗ 2123, 21233 4WD, внедорожник, 1999г.в.	1300	1750
ВАЗ 2123, 21234 4WD, внедорожник, 1999г.в.	1310	1760
ВАЗ 2131, 21310 4WD, универсал, 2001г.в.	1370	1870
ВАЗ 2131, 2131-02 4WD, универсал, 2000г.в.	1390	1890
ВАЗ 2131, 21315 4WD, универсал, 1997г.в.	1350	1850
ВАЗ 2131, 21312 4WD, универсал, 1995г.в.	1370	1870
ВАЗ 111 (Калина), 11174 (Калина) 1,4, универсал, 2008г.в.	1080	1555
ВАЗ 111 (Калина), 11194 (Калина) Sport 1,4, хэтчбек, 2008г.в.	1080	1555
ВАЗ 111 (Калина), 11196 (Калина) Sport 1,6, хэтчбек, 2008г.в.	1080	1555
ВАЗ 111 (Калина), 11194 (Калина) 1,4, хэтчбек, 2008г.в.	1080	1555
ВАЗ 111 (Калина), 11194 (Калина) 1,4, хэтчбек, 2007г.в.	1080	1555
ВАЗ 111 (Калина), 11173 (Калина) 1,6, универсал, 2006г.в.	1100	–
ВАЗ 111 (Калина), 11183 (Калина) 1,6, седан, 2004г.в.	1080	1555
ВАЗ 111 (Калина), 11184 (Калина) 1,4, седан, 2004г.в.	1080	1555
ВАЗ 111 (Калина), 11193 (Калина) 1,6, хэтчбек, 2004г.в.	1040	1515
ВАЗ 2170 (Приора), 21713 (Priora), универсал, 2009г.в.	1088	1593
ВАЗ 2170 (Приора), 21721 (Priora), хэтчбек, 2009г.в.	1088	1578
ВАЗ 2170 (Приора), 21723 (Priora), хэтчбек, 2008г.в.	1088	1578
ВАЗ 2170 (Приора), 21701 (Priora), седан, 2007г.в.	1088	1578
ВАЗ 2170 (Приора), 21703 (Priora), седан, 2007г.в.	1088	1578
ВАЗ ВИС 2345, 2345, пикап, 1998г.в.	1040	1790
ВАЗ ВИС 2346, 2346 4WD, пикап, 1998г.в.	1280	1970
ВАЗ ВИС 2346, 23461 4WD, пикап, 1998г.в.	1300	1970
ВАЗ ВИС 2347, 2347 4WD, пикап, 2007г.в.	–	1710
ВАЗ ВИС 2347, 2347 4WD, пикап, 2001г.в.	1050	–
ВАЗ ВИС 2348, 2348 4WD, пикап, 2005г.в.	1300	–
ВАЗ ВИС 2348, 2348 4WD, фургон, 2005г.в.	1300	–

Примечания

1. ↑
2. M. Planck: «Zur Theorie des Gesetzes der Energieverteilung im Normalspektrum», Verhandlungen der Deutschen physikalischen Gesellschaft 2 (1900) Nr. 17, S. 237—245, Berlin (vorgetragen am 14. Dezember 1900)
3. Возможно, что буква S употребляется для обозначения как первая буква имени Сади Карно, которого Рудольф Клаузиус, первый кто употребил обозначение, считал важнейшим исследователем теории теплоты. См.: Clausius, Rudolf (1850). On the Motive Power of Heat, and on the Laws which can be deduced from it for the Theory of Heat. Poggendorff’s Annalen der Physick, LXXIX (Dover Reprint). ISBN 0-486-59065-8.

Обозначение нейтрального провода

Рабочий нуль иногда называют нейтральным. Кабели такого назначения имеют изоляцию всех вариантов синего или голубого. На схемах нейтраль подписывают буквой латинского алфавита «N» и синей линией. Также эту букву используют для обозначения контактов, к которым следует подключать нуль.

При обозначении многожильных проводников с высокой гибкостью применяются более светлые цвета изоляции, тогда для жестких проводов, имеющих одну жилу применяют более темный оттенок изоляции.

Нейтральный провод синего и голубого цвета имеет разное количество жилИсточник electric-in-home.com

Масса это плюс или минус на аккумуляторе

При снятии АКБ с автомобиля, какова очередность снятия клемм?

Какую клемму первой одевать на аккумулятор при его установке?

Провод плюс или минус одевать и снимать первым с аккумулятора?

Причина возникновения этого устойчивого мнения автолюбителей – какую из клемм надо снимать/ставить первой, исключительно в предотвращении вредных последствий небрежного монтажа/демонтажа.

Для начала ликбез по теме «что есть что» для того что бы следуя нашим советам вы могли отличить одно от другого. Любая аккумуляторная батарея имеет последовательно соединенные банки, которые выведены на два наружных контакта – клемма «+» обычно обозначающаяся красным или оранжевым цветом и имеющая более толстый усеченный конус, и клемма «-» обозначаемая синим или черным цветом и конус у нее несколько тоньше. Минус это есть «масса» – контакт постоянно замкнутый на кузов автомобиля. Плюс всегда рвется ключами электрической схемы.

Монтаж АКБ (установка)

При установки аккумулятора, первой одевается клемма «+» последней одеваем клемму «-» И дело здесь даже не в рекомендациях производителей, а в исключении возможных случайных замыканий металлическим предметом клеммы «+» и частей кузова автомобиля. Если это произойдет при пока еще не одетой клемме «-» замыкания не будет. Но когда вы установили первой клемму минус и взялись устанавливать плюс, при затягивании последней не мудрено коротнуть ключом о кузов.

Демонтаж АКБ (снятие)

Если вы снимаете аккумулятор, правильно будет первым делом ослабить и снять провод с минусовой клеммы. Потому как «минус» уже выведен на кузов авто и является «массой» Если вы коротнули ключом минус на кузов, ни чего не произойдет (замыкания между одним и тем же потенциалом не бывает) После того как вы сняли первый минус, вы сняли минус и с кузова авто, теперь можно откручивать и плюсовую клемму, и даже если вы коснетесь плюса и частей кузова замыкания тоже не будет, ведь второго контакта кузов уже не имеет.

Как бы вы ни были аккуратны, я бы советовал запомнить это правило, потому как бывают ситуации, когда аккумулятор приходится ставить и в очень стесненных условиях, и при плохом освещении и даже в темноте на ощупь. Вот здесь это вам очень пригодится. Крайний всегда «минус» хоть при снятии, хоть при установки – соответственно начал снятие с минуса и минусом же закончил установку.

Всем привет. Как обычно сначала начнем издалека. Эта запись не претендует на руководство к действию, на какой то мануал или еще что то подобное. Возможно где то что то есть уже подобное и не одно, однако мне не встречалось, и данная запись основана на наблюдениях, пробах и ошибках из личного и чужого опыта.

Речь о массе

. Ну вот как раз о тех случаях когда говорят — «проверь массу» или, «дак у тебя масса не там подключена», «почисти клемму массы» и тд. Все эти разговоры имеют под собой вполне полноценное основание. В записи будет описана не вся суть вопроса, но ее большая часть — об активных потерях и помехах на соединениях. (не будет о выбросах с индуктивных нагрузок, о «плюсовой» стороне вопроса и тд. Что тоже существенно, но в общем виде описанном ниже вполне согласуется).

Виной всему закон Ома, ну то есть не виной, а основной причиной описывающей все это дело будет закон Ома. Кто не помнит или не знает, — он гласит (опять же в одной из формулировок), что падение напряжения на участке цепи сопротивление которого R, и при токе I протекающем через это сопротивление , равно произведению тока I на сопротивление R. То есть U=IxR. Например, на сопротивлении 1 Ом при токе 12 Ампер, протекающем через это сопротивление, падение напряжения (его даже можно будет замерить вольтметром, если подключить один щуп вольтметра к одному контакту резистора и второй щуп к другому контакту резистора), падения напряжения будет 1×12= 12 Вольт. Все просто. R это может быть какой-то участок где протекает ток, какая-то нагрузка, например лампочка подключенная одним контактом к «+», а вторым к «-» это тоже R. И если в разрыв поставить амперметр, то измерив ток, и зная что АКБ к которому подключена лампочка это 12 вольт. То можно найти сопротивление лампочки)
