Маслоотделитель картерных газов своими руками: описание, схема

Неисправность: засорилась система вентиляции картера двигателя

Многие автовладельцы имеют смутное представление о системе вентиляции картера двигателя своего автомобиля. Так как длительное время, пока автомобиль имеет небольшой пробег, она работает незаметно, ни чем не выдавая своего существования. Спустя годы и (или) сотню тысяч пробега система вентиляции постепенно засоряется выдавая первые признаки своей неисправности.

Признаки неисправности: засорилась система вентиляции картера двигателя

Выгоняет моторное масло из двигателя под сальники и прокладки

Так как система вентиляции отвечает за своевременное и эффективное удаление газов из картера двигателя в его впускной тракт, то малейшее сужение ее каналов по причине появления в них отложений приводит к повышению давления в картере и в самом двигателе. Повышенное давление заставляет моторное масло сочиться под сальники коленчатого и распределительного валов, прокладку поддона, прокладку клапанной крышки, пробку маслозаливной горловины. Замена сальников и прокладок в такой ситуации проблемы течи масла не решает.

Масло в корпусе воздушного фильтра двигателя (для карбюраторных двигателей)

По описанной выше причине повышенного давления в картере двигателя находящееся в нем моторное масло начинает активно выбрасываться вместе с газами под клапанную крышку и далее в корпус воздушного фильтра. Забивая фильтрующий элемент и жиклеры карбюратора.

Повышение расхода моторного масла

Так как моторное масло начинает активно выбрасываться во впускной тракт двигателя и догорать в камерах сгорания, соответственно растет его расход. Сначала практически незаметный он постепенно растет по мере засорения системы вентиляции.

Замасливание электродов свечей зажигания

По причине попадания моторного масла во впускной тракт двигателя и далее в камеры сгорания происходит замасливание электродов свечей зажигания. Свечи начинают работать с перебоями, двигатель троит на холостом ходу, появляются провалы и рывки в движении, сизый дым из глушителя.

Причины неисправности: засорилась система вентиляции картера двигателя автомобиля

Большой пробег автомобиля

Рано или поздно система вентиляции картера двигателя перестает эффективно справляться со своими обязанностями так как ей все время приходится иметь дело с картерными газами, несущими в себе частицы масла, сажи и пр. Все это со временем забивает маслоотделитель системы и оседает в виде сажевого налета на стенках ее шлангов и трубок.

Применение некачественных масел

Ускорить процесс засорения системы вентиляции картера может постоянная эксплуатация двигателя автомобиля на низкокачественном и (или) неподходящем для данного двигателя моторном масле. Количество сажевых отложений в таком случае возрастает в разы.

Износ поршневой группы двигателя

Изношенная поршневая группа двигателя автомобиля (кольца, поршни, цилиндры) позволяет большому объему газов из камер сгорания прорываться в картер, повышая в нем давление и способствует наступлению негативных последствий.

Что делать если имеются признаки засорения системы вентиляции картера двигателя?

Сменить моторное масло на соответствующее и качественное.

Проверить компрессию в цилиндрах двигателя, чтобы определить степень износа его поршневой группы.

Примечания и дополнения

На двигателях, у которых позволяет конструкция системы вентиляции, существует практика устранения негативных последствий засорения системы вентиляции и износа поршневой , заключающаяся в выводе основного шланга системы под двигатель. Картерные газы при этом выбрасываются в атмосферу. Так как они ядовиты, то страдает экология.

Для чего нужна система вентиляции картера двигателя? Система предназначена для удаления газов из картера двигателя в его впускной трубопровод, что предотвращает повышение их давления и как следствие течь масла под сальники и уплотнения. Помимо этого дожигание вредных картерных газов приводит к снижению токсичности выхлопа.

Система вентиляции картера закрытого типа. С принудительным удалением газов (за счет разрежения во впускном трубопроводе). Отбор газов производится через маслоотделитель, очищающий их от частиц моторного масла. Удаление газов производится по двум контурам (основного и холостого хода).

Пример: устройство системы вентиляции картера двигателя автомобиля.

1. Картер двигателя.

3. Шланг от сапуна к патрубку клапанной крышки.

4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.

6. Штуцер с жиклером на блоке дроссельной заслонки.

7. Толстый шланг от клапанной крышки к впускной трубе.

Источник

Процесс изготовления фильтра картерных газов своими руками

Пожалуй, самым подручным и самым подходящим материалом для изготовления такого фильтра картерных газов своими руками станет применение канализационных пластиковых труб.

Из короткого патрубка выйдет корпус, а заглушки можно использовать как днище и крышку. Также  необходимо приобрести штуцера, для врезки в корпус и присоединения к ним шлангов. Внутри корпуса к штуцерам необходимо присоединить такие же резиновые шланги, которые идут и к самому фильтру

При этом важно разнести их по уровню, чтобы создать лабиринт. Свободное пространство, объем фильтра можно заполнить пластиковой или металлической губкой, чтобы обеспечить развитую поверхность, на которой будет конденсироваться масло от картерных газов. Не стоит забивать объем слишком плотно, так как повышение сопротивления фильтра будет «душить»  выход газов

В итоге, незначительно понизит КПД двигателя

Не стоит забивать объем слишком плотно, так как повышение сопротивления фильтра будет «душить»  выход газов. В итоге, незначительно понизит КПД двигателя.

Некоторые из умельцев также ставят и визуальный гидравлический уровень, чтобы наблюдать за заполнением корпуса фильтра маслом и вовремя слить его. Хотя если помнить о том, что у вас стоит подобный девайс, то не составит проблем проверять его при замене масла, что избавит вас от ненужных манипуляций с изготовлением визуального уровня.

Тем более, что такой уровень масла который будет заметен через визуальный уровень практически недосягаем, при исправном двигателе.  Если вам совсем лень заниматься изготовлением корпуса и врезкой штуцеров.  То на рынке можно найти практически готовые к применению решения.  Так сантехнический сифон, наполненный губками, можно считать уже готовым решением для нашего случая.

Остается лишь подключить к нему шланги и поставить на место.

Отделение масла от выхлопных газов

Устройства отделения масла применяют не только на компрессорах воздуха или иных газов. Популярны в обществе владельцев автомобилей очистители выхлопных газов. Нередко такие устройства делают своими руками из подручных материалов. Получается вполне эффективная система очистки картерных газов для автомобиля.

Как сделать маслоотделитель картерных газов автомобиля?

Простейший аппарат, функционально «заточенный» под масляную сепарацию для автомобилей, вполне допустимо изготовить из пластиковых сантехнических принадлежностей.

Несложная конструкция, сделанная своими руками владельцем автомобиля из набора сантехнических принадлежностей. Недорого и вполне эффективно для машин с пробегом

Комплект деталей, так называемого маслоотделителя картерных газов автомобиля, обозначен скромным списком свободно доступных деталей:

1. Муфта сантехническая (1 шт.).
2. Штуцеры латунные (2 шт.).
3. Заглушки сантехнические под муфту (2 шт.).
4. Шланг топливный автомобильный (1 шт.).
5. Металлическая сетка для мытья посуды.

Маслоотделитель картерных газов автомобиля своими руками

На одной из пластиковых заглушек для сантехнической муфты нужно просверлить два отверстия под входной и выходной штуцеры. Вставить латунные штуцеры в отверстия и надёжно закрепить с обратной стороны.

Штуцеры для входа и выхода обрабатываемой газовой смеси на корпусе сантехнической заглушки. Заглушкой закрывают один конец муфты

Далее выход одного из штуцеров с нижней стороны крышки необходимо удлинить куском топливного шланга (или металлической трубкой). Трубка по размеру длины делается равной 2/3 длины сантехнической муфты. Это будет входящая линия картерных газов.

Удлинённый штуцер входящих газов. Эта часть конструкции будет размещаться внутри сантехнической муфты вместе с металлической сеткой, исполняющей роль фильтра

Следующим шагом необходимо установить доработанную крышку на сантехнической муфте. Через оставшуюся открытой противоположную сторону муфты нужно поместить внутрь металлическую сетку. Затем установить вторую крышку на муфте.

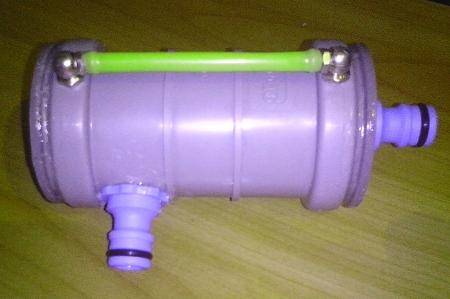

Готовая конструкция, сделанная своими руками и установленная в области мотора под капотом автомобиля. На практике устройство показало удовлетворительную работу

Вот и всё. Простейший (но вполне эффективный) маслоотделитель картерных газов автомобиля готов к установке в систему легкового транспорта. Нужно лишь пометить входящий/исходящий штуцеры, чтобы впоследствии не перепутать местами. Устанавливается маслоотделитель картерных газов на канале малого сапуна клапанной крышки.

Подробнее о маслоуловителях JTlab

Маслоуловитель (маслопомойка) — это устойство для конденсации паров масла из картерных газов двигателя. Предназначены маслоуловители для отсеивания (конденсации) паров масла и последующего их сбора или слива в масляную систему ДВС. На большинстве обычных двигателей картерные газы подаются напрямую на впуск ДВС или впуск турбины для ТУРБО двигателей. В таком случае масло конденсируется во впускном коллекторе, каналах ГБЦ, холодной части турбины, пайпинге, интеркулере, датчиках и дроссельной заслонке. На тонкий слой масла с течением времени прилипает мелкодисперсная пыль и через несколько десятков тысяч километров все детали впускной системы покрываются слоем густой смеси масла и пыли. Такая схема имеет массу серьезных минусов — масло снижает эффективность интеркулера, приводит к загрязнению турбины, впуска, каналов ГБЦ, пайпинга, приводит к проблемам в работе дроссельной заслонки, регуляторов холостого хода, ухудшает показания датчиков, но главное — масло может провоцировать детонацию, что является катастрофой для ДВС.

На мощных тюнинговых АТМО и ТУРБО двигателях устанавливают маслоуловители (маслопомойки), которые отделяют масло от картерных газов, устраняя все недостатки системы. При такой схеме картерные газы с парами масла сначала попадают в сепаратор (маслопомойку), где за счет различных физических принципов и особенностей конструкции масло отделяется от потока газов. После разделения масло стекает обратно в картер двигателя, а «сухие» ядовитые картерные газы подаются на впуск и дожигаются в двигателе. Более того, на большинстве заводских двигателей используется система положительного давления в картере ДВС, это значит, что при движении поршня вниз, ему приходится преодолевать силу этого давления, такое положение дел увеличивает потери и снижает эффективность ДВС. Маслопомойки открытого и закрытого типов решают и эту проблему. Маслопомойка открытого типа — это сепаратор масла, картерные газы из которого удаляются напрямую в атмосферу, маслопомойка закрытого типа подает картерные газы обратно в двигатель для их сжигания ( экологически чистый тип ).

Обычно, маслопомойкой считается просто банка со штуцерами, пустая внутри, такой тип работает плохо и всего лишь собирает конденсат воды и масла, зимой маслопомойки такого типа использовать опасно.

Мы уже не один год ведем работу над собственной конструкцией маслопомоек. Наши ранние конструкции прекрасно работали круглый год на ТУРБО и АТМО двигателях, не требовали обслуживания и периодического слива конденсата, удаляли до 90% масла из картерных газов. Но как только мы стали собирать двигатели под высокий наддув 2+ бар , вопрос качества и производительности маслопомойки встал с новой силой.

Новая конструкция высокопроизводительной маслопомойки разрабатывалась с применением CAD технологий, включая моделирование процессов течения потока газов и конденсации масла / воды. Благодаря этому была разработана особая конструкция внутренней структуры маслопомойки, которая сохраняет в себе низкое сопротивление потоку газов и высокую эффективность сепарации, позволяя улавливать до 95-98% масла из картерных газов.

На фото ниже несколько картинок с визуализацией процессов сепарации масла внутри нашей маслопомойки.

Проверка

Работу вентиляции картера двигателя можно проверить двумя способами:

1. Визуально. Если в местах уплотнений силового агрегата (сальников коленвала, прокладки клапанной крышки или поддона и т.д.) наблюдаются масляные подтеки, запотевания – верный признак нарушения работоспособности системы. Увеличивается давление при работе мотора, оно выдавливает слабые уплотнения.

1. Через крышку маслозаливной горловины. Выкручиваем её, запускаем двигатель. Приложив ладонь к ней, наблюдается повышенное давление – система некорректно работает. В запущенных случаях можно видеть сизый дым, от высокого давления поднимается щуп измерения уровня масла в поддоне. Если ощущается вакуум или слышно шипение, клапан вентиляции «залег» в открытом положении, его нужно менять или ремонтировать.

https://vk.com/video_ext.php

Преимущества и важность применения устройства

Использование влагоотделителя во время покраски автомобиля компрессорной установкой существенно увеличивает срок службы покрытия и защищает кузов от коррозии. Воздух должен быть сухим – это достигается за счёт использования холодильного оборудования, центробежной силы или силикагеля. Собрать самодельное устройство можно из старого баллона, огнетушителя, масляного или водяного фильтра.

Некоторые компрессорные установки подают воздух под высоким давлением и требуют заводских фильтров и влагоотделителей. Перед подключением осушителя внимательно изучите инструкцию производителя и убедитесь, что все требования к воздушной смеси будут выполнены.

Чтобы компрессорная установка более качественно наносила слой краски, специалисты рекомендуют подавать в неё сухой воздух. Убрать лишнюю влагу можно с помощью самодельных влагоотделителей. Они обойдутся дешевле заводских и, при качественном изготовлении, будут надёжно и эффективно работать долгое время.

Источник

Какие проблемы могут возникнуть

• Газы смешиваются с маслом. Оно меняет свои физические свойства. Это негативно скажется на ресурсе мотора;
• Внутри двигателя создается избыточное давление. Это приводит к «выдавливанию» прокладок, сальников. Где есть слабые места в уплотнениях, там будут подтеки масло, масляное запотевание.

Часто на старых авто можно заметить потеки через сальник коленвала, прокладку клапанной крышки. В худших случаях, давление приподнимает масляный щуп.

Поэтому, мы должны удалять эти газы из картера двигателя. Если у вас раздуло живот, вам кажется, что сейчас лопните. Так же и мотор. Ему нужно «пропердеться», извините за выражение. Если он этого не сделает, то вы потратитесь на ремонт и постоянную доливку масла.

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

• в самом двигателе;
• в устройстве КПП;
• в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

Если сказать иначе, сапун позволяет «дышать» тем узлам, из которых нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС моторное масло в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнет выдавливать через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.

Сапун в коробке передач

Коробка передач должна преобразовывать крутящий момент в двигателе, а также изменять тяговое усилие. Часто случается, что коробка передач начинает плохо работать из-за того, что сапун коробки передач засорился. Чтобы избежать какой-либо поломки, следует чистить не только сапун в двигателе, но и все остальные, которые установлены в разных частях машины.

В коробке передач сапун находится на крышке картера коробки. Попадание песка или грязи в сапун приведет к заеданию колеса смонтированного на вторичном валу. В результате повышается изнашивание подшипников и синхронизаторов. Необходимо во время каждого технического осмотра, а то и чаще промывать сапун. В случае засорения клапана, будет повышаться давление в коробке передач, что приведет к протеканию масла через уплотнители.

Сапуны мостов

Внутри каждого моста, который соединяет колеса, находится масло. Внутренняя полость должна контактировать с внешней средой, и она делает это через сапун. С помощью этого клапана исключается повышение давление внутри самого моста.

Давление масла поднимается, когда происходит его нагрев во время работы передней передачи. Сапун также выполняет защитную функцию. Он защищает мост от попадания в него воды, когда машина преодолевает водную преграду. В середине моста также находится специальное отверстие, через которое спускается масло.

Особое внимание следует уделить сапуну картера заднего моста. Он находится на катере заднего моста, с правой стороны, в верхней части. В результате засорения этого клапана может подтекать масло

Чтобы избавиться от этой проблемы, нужно очистить сапуны от грязи. Также нужно проверить свободное перемещение крышки сапуна. Она должна двигаться во всех направлениях

В результате засорения этого клапана может подтекать масло. Чтобы избавиться от этой проблемы, нужно очистить сапуны от грязи. Также нужно проверить свободное перемещение крышки сапуна. Она должна двигаться во всех направлениях.

После очистки сапуна следует еще раз проверить его после небольшого пробега в 20 км. Если следы масла будут снова обнаружены, то это будет говорить о неисправности устройства, которое требуется заменить. Сапун заднего моста должен быть всегда в исправном состоянии, ведь он играет важную роль при работе всего автомобиля.

Самые распространённые виды самодельных влагоотводителей

Специалисты рекомендуют использовать следующие виды влагоотводителей:

• циклонного типа;
• поглощающие влагу с помощью силикагеля;
• холодильного типа.

Каждый тип имеет свои преимущества и недостатки. Чтобы выбрать оптимальный вариант для себя, необходимо ознакомиться со всеми схемами устройств. В конструкциях используются старые баллоны, масляные фильтры, элементы холодильного оборудования. Перед началом работы убедитесь, что в наличие есть сварочный аппарат, набор ключей и отвёрток, дрель, молоток, клей и изоляционный материал.

Самодельные устройства циклонного типа

Принцип действия циклонного влагоотделителя достаточно прост. При попадании потока сжатого воздуха в установку он начинает вращаться. Под действием центробежной силы конденсат, небольшие частицы мусора и масла направляются к стенкам. В это время очищенный воздух проходит в нижнее центральное отверстие и далее подаётся в компрессор.

Воздушная смесь подается через верхнее отверстие, под дейтсвием центробежной силы влага отделяется и выводится через выходной патрубок

Для создания самодельного центробежного аппарата нам понадобятся:

• старый пропановый баллон;
• штуцер;
• сварочный аппарат;
• две металлические трубки небольшой длины.

В качестве корпуса отлично подойдёт старый баллон, он имеет достаточную высоту и может выдерживать повышенное давление. Порядок работ следующий:

1. Устанавливаем изделие вертикально, краником вниз.
2. Входной штуцер привариваем к верхней части корпуса. Он должен быть смещён ближе к одной из стенок баллона. Привариваем входной штуцер и выходной патрубок к баллону
3. Привариваем выходной патрубок на 2/3 высоты баллона. Циклонный влагоотделитель устанавливаем вертикально, влага будет выводиться через нижнее отверстие с клапаном

Влагоотделитель с использованием силикагеля

Силикагель позволяет отфильтровать воздушную смесь, достаточно лишь правильно разместить слой этого вещества в корпусе от масляного или водяного фильтра. Старое оборудование от Волги оптимально подойдёт для создания самодельного влагоотделителя.

1. Разбираем старый масляный фильтр. Разбираем старый масляный фильтр и подготавливаем его к дальнейшей работе
2. В качестве входного патрубка можно использовать родную трубку, через которую раньше подавалось масло.
3. Заглушаем лишние отверстия с помощью болтов нужного диаметра и герметика. Для заглушки отверстий используем болты нужного диаметра и герметик
4. Проводим сборку в обратном порядке, свободное пространство заполняем силикагелем. Заполняем все свободное пространство корпуса силкагелем
5. Надеваем верхнюю крышку и плотно прикручиваем её болтом. Плотно прижимаем верхнюю крышку к корпусу маляного фильтра

Конструкция фильтра имеет несколько кронштейнов, с помощью которых фильтр легко устанавливается на нужное место.

Устройство холодильного типа

Как известно, низкая температура позволяет конденсировать влагу, которая находится в воздушной смеси. Влагоотделители холодильного типа довольно популярны среди автомехаников. Устройства покрывают практически все требования для воздуха, что подаётся в компрессор. При создании влагоотделителя необходимо направить воздушный поток через морозильную камеру или другое холодильное оборудование.

Важно полностью загерметизировать морозильник в ресивере и сделать патрубок для отвода конденсата. Для жителей «холодных» регионов нашей страны специалисты рекомендуют сделать подвод воздуха в компрессор с улицы

В зимнее время вы будете напрямую получать воздушную смесь с низким содержанием влаги.

Сапун двигателя

Некоторых начинающих водителей вгоняет в ступор вопрос «сапун двигателя и что это такое», ведь в рекомендациях по эксплуатации и уходу за автосредством часто упоминается этот важный элемент мотора.

Помимо этого, сапун нередко помогает диагностировать важные проблемы, связанные с силовым агрегатом: дело в том, что проблемы с данным элементом могут впоследствии вызвать неполадки двигателя, что затем может привести к дорогостоящему ремонту.

Именно поэтому владельцу авто просто необходимо знать все аспекты и характеристики прибора, а также иметь представление о том, как правильно предотвращать нарушения в его работе, ведь клапан-сапун, не кажущийся на первый взгляд значительной деталью, имеет большое значение для правильной работы силового агрегата.

В чём его предназначение?

Чтобы понять, что такое сапун, рекомендуется узнать, для чего он нужен, поскольку это находится в прямой связи с его принципом функционирования.

Основная задача данного приспособления – снижение давления в двигательном картере.

Во время работы автомобиля в картере собирается множество газов, которые со временем создают высокое давление. Если их вовремя не стравливать, мотор может прекратить работу, поскольку большое давление будет способствовать подпиранию поршней, а газ при этом начнёт выходить через любое другое отверстие. Чтобы такого не случилось, устанавливается этот клапан.

Ещё одна значительная функция прибора – снижение температуры внутри двигателя и его вентиляция.

По работе этого агрегата можно делать выводы о проблемах в работе мотора.

В нормальном же рабочем состоянии из агрегата виднеется слегка прозрачный, едва заметный дымок. Существуют ситуации, когда двигатель постоянно выбрасывает масло через сапун. Это частая причина не только засорения клапана, но и других технических неполадок.

Клапан-сапун – важный элемент, позволяющий сообщаться со внешней средой закрытой ёмкости. Он позволяет уравнивать давление внутри ДВС: если оно резко понизится, то через клапан внутрь попадёт свежий воздух, который и устранит разницу между внешним, атмосферным, и внутренним давлением, создаваемым в полости картера.

Место установки

Клапан-сапун в автомобиле обычно находится:

• непосредственно в двигателе;
• внутри конструкции заднего и переднего моста;
• в КПП.

Принцип работы

Вне зависимости от места установки функции сапуна остаются прежними.

Иными словами, клапан даёт возможность «дышать» конструктивным узлам авто, из которых не допускается вытекание рабочих жидкостей и в которые не должны попадать мелкие частицы извне.

Во время работы двигателя масло внутри картера имеет свойство нагреваться, что приводит к повышению температуры двигателя.

Во время этого воздух в картере начинает расширяться и создаёт давление, которое необходимо сбрасывать.

При охлаждении, наоборот, давление в картере быстро падает, из-за чего воздух снаружи пытается прорваться внутрь сквозь любые доступные отверстия. Для того чтобы противодействовать таким явлениям и полностью безопасно выровнять давление на двигатель, устанавливается это приспособление.

Как сделать маслоуловитель самому

Решил выложить свой маслоуловитель, а то по инету много непонятного

Показывают готовый вариант, а самое важное, что внутри как устроено нет. Более правильный вариант такой. Выхлопные газы должны снизу подниматься и полностью проходить через скребки

Можно купить готовые фирменные, но стоимость удивляет

Выхлопные газы должны снизу подниматься и полностью проходить через скребки. Можно купить готовые фирменные, но стоимость удивляет.

Еще выводят трубку на улицу, но неохота дышать газами когда машина прогревается, стоит в пробке или когда включаешь печку зимой.

Поставил в свой ВАЗ 2105, проехал км 100 и поставил на ремонт, нужно делать двигатель. Понятно что масло кидало в карбюратор до установки маслопомойки, теперь интересно будет с новым двигателем, как будет работать маслоуловитель.

Схему сам накидал.

сетка что бы скребки не падали вниз в эмульсию

скребки обычные нержавеющие

на выходе из маслоуловителя в трубку поставил ершик что бы точно в карбюратор ничего не попало.

Почему сапунит дизель

Под понятием того, что двигатель сапунит, стоит понимать появление дымления из маслозаливной горловины, течей моторного масла в различных местах, обусловленных конструкцией ДВС (сапун), а также в области расположения многочисленных уплотнений (сальников). Необходимо отметить, что немного сапунить может даже относительно новый дизель или бензиновый мотор.

Сапун представляет собой устройство, которое является клапаном. Данный клапан служит для того, чтобы уравнивать давление в емкостях различного назначения путем сообщения с атмосферой. В ДВС сапун уравнивает внутреннее давление в картере двигателя с внешним атмосферным.

Дело в том, что часть газов в цилиндре порывается через уплотнительные кольца и попадает в картер двигателя, создавая избыточное давление. Для решения этой проблемы была создана система вентиляции картерных газов.

При определенных условиях система вентиляции картера не всегда успешно справляется с возросшим давлением и удалением излишков через сапун. Результатом становится заметное повышение расхода масла, течь сальников. Иногда давление в двигателе поднимается до такой отметки, что масляный щуп попросту выдавливает.

Почему давления в картере растет

Заметив подтекания масла в подкапотном пространстве и/или снижение уровня масла в картере, необходимо точно определить то, что дизельный двигатель сапунит. Это можно сделать следующим способом. Достаточно открутить крышку маслозаливной горловины на прогретом дизеле. Если вы заметите появление сизого дыма из горловины, тогда проблема очевидна.

Цилиндропоршневая группа и ГБЦ

Главной причиной того, что дизельный мотор сапунит, выступает износ цилиндропоршневой группы. В процессе эксплуатации ДВС на стенках цилиндров образуются задиры, сами цилиндры постепенно разбиваются и приобретают измененную форму стенок, а также изнашиваются или ломаются поршневые кольца. В результате нагрева тепловые зазоры между поршнем и стенками цилиндров становятся слишком большими.

Если дизельный двигатель сильно изношен, тогда необходим капитальный ремонт, который будет означать расточку цилиндров, замену поршней, колец и т.д. Точное диагностирование проблем ЦПГ требует замера компрессии для определения разброса показателей по цилиндрам.

В том случае, если дизель не сильно сапунит и неисправность находится только на начальной стадии (износ стенок цилиндров в допустимых пределах), некоторые автомеханики прибегают к способу раскоксовки поршневых колец. Данную меру считают временной, так как дальнейшей продолжительной эксплуатации агрегата после раскоксовки колец ожидать не стоит. Лучшим решением будет замена колец на новые.

Сапунить дизель может также по причине износа клапанов, направляющих втулок, сальников клапанов и т.д. Аналогично неисправностям поршневой и раскоксовке колец, проблемы с ГРМ эффективно устраняются только комплексным ремонтом. Замена одних сальников клапанов продолжительного эффекта не дает.

Система вентиляции картера двигателя

Второй в списке основных причин, по которым сапунит дизельный двигатель, является забитая система вентиляции картера. Снижение пропускной способности данной системы по симптомам напоминает износ ЦПГ: повышенный расход моторного масла, дымление дизеля синим дымом и т.д. В ряде случаев удается нормализовать работу мотора и устранить перерасход масла путем очистки сапунов.
