Ваз 2110: ремонт и замена масляного насоса

Масляный насос ВАЗ 2110

31 июля 2020г. — 9:22 11884 просмотров

Двигатель ВАЗ 2110 имеет комбинированную систему смазки. На автомобилях этой модели стоит шестеренчатый масляный насос, расположенный в торце блока цилиндров.

Шестерни с трохоидальным внутренним зацеплением позволяют уменьшить механические потери при вращении.

Масляный насос ВАЗ 2110 оснащен полнопоточным неразборным фильтром, с противодренажным и перепускным клапанами. Такое устройство обеспечивает циркуляцию моторного масла, смазку всех узлов ДВС.

Оно работает за счет движения коленчатого вала. По методу соединения с коленвалом можно выделить агрегаты, которые приводятся в движение, стыкуясь с ним напрямую, что свойственно всем автомобилям ВАЗ с передним приводом.

На классических и полноприводных моделях эта система связи дополняется специальными звеньями промежуточным валом, цепью ГРМ, набором зубчатых шестерней, которые и осуществляют передачу крутящего момента от коленвала.

Срок службы этого устройства от 120 тысяч км, он может исправно работать, когда уже двигатель прошел капремонт. Однако поломки возможны.

Если после пуска двигателя остается гореть контрольная лампочка в виде масленки, возможны разные причины поломки:

1. Сперва проверяем цепь от датчика до панели приборов. Если провод от датчика кинуть на массу, к двигателю при исправной цепи лампочка погаснет.
2. Причина может быть в фильтре. Определить такую поломку можно, выкрутив датчик давления. Он должен смачиваться маслом, сухой датчик сигнализирует о том, что забит фильтр, или заедает его клапан.

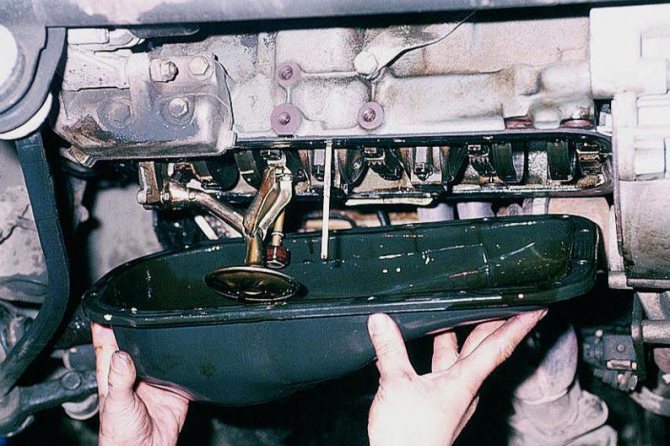

3. Если замена фильтра ничего не дала, вскрываем поддон, проверяем маслоприемник и целостность его уплотнительного кольца.
4. После всех проверок остается предположить, что причина в износе или поломке самого агрегата.

Если требуется замена масляного насоса ВАЗ 2110, лучше выбирать производителя из надежных фирм. Список предложений можно посмотреть в нашем каталоге, либо оставить заявку на приобретение в соответствующем разделе. Для выявления неисправности снятое устройство необходимо разобрать. Возможно причина в засоренности, или заело редукционный клапан и т.д. Закрепляем масляный насос ВАЗ 2110 в тисках, отворачиваем винты на крышке, достаем корпус, шестерни. Отвернув пробку редукционного клапана, достаем пружинку с клапаном, затем выпрессовываем самоподжимный сальник коленвала.

Все детали нужно тщательно промыть бензином, высушить, проверить соответствие диаметра гнезда ведомой шестерни, осевые зазоры ведущей и ведомой шестерни, измерить ширину сегмента на корпусе. Если нет царапин на рабочих поверхностях корпуса, и предельные износы шестерней не превышены, устройство еще послужит.

Продолжая ремонт масляного насоса ВАЗ 2110, смазываем моторным маслом корпус и шестерни, уплотнительное кольцо трубки маслоприемника, поршень редукционного клапана. Ставим новый сальник коленчатого вала и собираем все обратно.

Ремонт помпы ВАЗ 2110/2112 своими руками

Не всегда у водителя есть возможность заменить неисправный насос. В некоторых случаях можно произвести ремонт устройства, восстановив рабочие функции насоса. Если помпа ещё не выработала свой ресурс (50 тысяч километров пробега), то можно отремонтировать её. Однако ремонт помпы нельзя провести без использования специального ремкомплекта. Это набор резиновых прокладок и деталей, которые чаще всего выходят из строя и нуждаются в замене.

По своему составу ремонтные комплекты для насосов могут различаться — в зависимости от того, какие именно запчасти нужно поменять

К тому же к ремонту придётся основательно подготовиться: место для разборки и ремонта насоса должно быть чистым и ровным.

Как разобрать водяной насос

После того как насос будет снят с машины, потребуется его разобрать. Только после разборки и тщательной очистки можно будет производить замену вышедших частей помпы.

Для разборки насоса рекомендуется следовать следующей схемы:

1. Протереть изделие сухой тканью.

2. Открутить шкив насоса.

3. Вытащить упорное кольцо.

4. Молотком выбить подшипники с вала.

5. Вытащить сам вал из корпуса.

6. Отстегнуть крыльчатку.

7. Если что-то осталось от сальника, то вытащить остатки резинки из корпуса.

Порядок разборки водяного насоса понятен на интуитивном уровне: пока не снимешь шкив, невозможно добраться до вала и крыльчатки

После этого полость самого насоса нужно тщательно очистить от грязи и старых отложений — можно промывать помпу тем же бензином, который обычно заправляется в бак ВАЗ 2110/2112.

Видео: разборка помпы

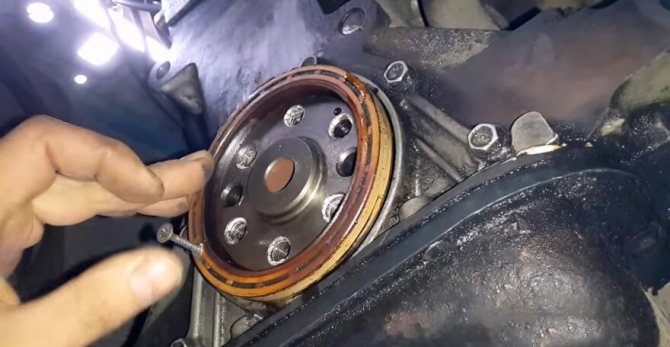

Замена сальника

Сальником называется прокладка, которая выполнена из резины и металлических вставок. При обычном ремонте помпы смена сальника входит в перечень обязательных процедур, так как по своей структуре прокладка является резиновым изделием, а потому быстро изнашивается.

Замена сальника не представляет никаких сложностей:

1. С вала снимается старая прокладка.

2. Место посадки очищается от грязи.

3. Устанавливается новый сальник.

Резино-металлическое изделие, которое обеспечивает герметичность работы помпы, называется сальником

Смена вала с подшипниками

Чаще всего нужно заменить именно подшипники, которые «разболтались». Но выбивать их с вала — это дело очень утомительное. К тому же требуются гидравлические тиски, которые есть не у каждого водителя. Поэтому проще заменить подшипники вместе с валом.

Опять-таки процедура замены вала не связана с трудностями: на место старого вала вбивается новый.

Выбить старые подшипники с помпы не представляется возможным, поэтому проще заменить вал вместе с ними

Как заменить патрубок на помпе

Иногда из-за нестабильного давления в системе охлаждения могут деформироваться шланги подачи или отвода тосола. Новые патрубки стоят копейки, да и новые металлические хомуты крепления не составит труда купить.

Чтобы произвести замену, необходимо:

1. Ослабит отвёрткой фиксацию хомута.

2. Снять хомут.

3. Отсоединить патрубок от помпы.

4. Ослабить хомут с обратной стороны патрубка и снять крепление.

5. Демонтировать патрубок из-под капота.

Хомут при сжатии патрубка может сильно повредить резину, из-за чего могут возникнуть подтекания тосола

Диагностика неисправностей

Прямое подключение насоса к коленвалу позволяет избежать поломок, связанных с его приводом. Это, однако, не исключает возможности появления других неисправностей.

Неисправности насоса и их признаки

К основным неисправностям маслонасоса ВАЗ 2110–12 относятся:

• засорение сетки маслоприёмника;
• повреждение корпуса устройства;
• износ посадочных мест шестерней в корпусе и в крышке;
• износ ведущей или ведомой шестерней;
• повреждение редукционного клапана;
• деформация или повреждение пружины клапана.

Постоянно горящая сигнальная лампа в виде масленки свидетельствует о падении давления в системе смазки до критического уровня

Признаками выхода из строя маслонасоса могут являться:

• горящая на приборной панели сигнальная лампа критического давления масла;
• перегрев двигателя;
• высокочастотный стук (цокот) в месте расположения насоса.

Конструкцией двигателя ВАЗ 2110–12 не предусмотрена установка датчика давления масла. Как и большинство современных автомобилей, представители десятого семейства оборудованы лишь датчиком аварийного (критически низкого) давления. При падении давления в системе на щитке приборов загорается сигнальная лампа в виде маслёнки красного цвета. Однако эта лампа может загораться и при других неисправностях (выход из строя датчика, обрыв его электрической цепи, утечка масла и т. п.).

Перегрев двигателя также нельзя отнести только к симптомам неисправности масляного насоса. Обычно он возникает из-за проблем в системе охлаждения.

Что касается стука, исходящего со стороны масляного насоса, то здесь тоже не всё однозначно. Иногда при износе шестерней или элементов корпуса устройство может издавать высокочастотный стук. Как правило, он связан с образованием люфта между шестернями и корпусом (крышкой) и наиболее чётко слышен на холостом ходу. Однако подобные звуки могут издавать и изношенные подшипники (натяжного или направляющего роликов, помпы, коленвала).

Как определить, что неисправен именно масляный насос

Процесс замены маслонасоса на ВАЗ 2110–12 довольно прост и не предполагает использования каких-либо специальных инструментов. Однако для этого необходимо купить новый насос и потратить определённое время. Поэтому перед заменой устройства следует убедиться, что неисправно именно оно. Сделать это можно по следующему алгоритму.

Замер уровня масла

Сначала нужно измерить уровень масла в двигателе и проверить его консистенцию. Делается это специальным щупом. Желательно вспомнить, когда менялись масло и фильтр. Если с момента последней замены машина прошла более 10 тыс. км, их лучше сразу заменить. Затем следует нанести каплю масла на большой палец руки и растереть его указательным. Если масло окажется слишком тёмным, жидким и быстро впитается, его нужно заменить.

Если на щупе уровень смазки ниже о, следует долить масла и запустить двигатель. Далее нужно посмотреть, не загорается ли сигнальная лампа на приборной панели. Также следует проверить, не происходит ли перегрев силового агрегата. Параллельно производится осмотр двигателя на предмет утечки масла. Если ранее со стороны насоса слышался стук, следует прислушаться, не исчез ли он после доливки масла.

Одной из причин падения давления масла в системе может быть его низкий уровень

Проверка электрической цепи датчика

Если перечисленные симптомы не исчезли, следует выполнить следующие действия:

1. Заглушите двигатель и дайте ему остыть.
2. Отсоедините провод от датчика аварийного давления масла. На шестнадцатиклапанных двигателях он расположен с левой стороны на торце корпуса подшипников распредвалов, на восьмиклапанных — справа на тыльной стороне ГБЦ.
3. Включите зажигание, не запуская мотора.
4. В моторном отсеке замкните провод, идущий к датчику, на «массу» автомобиля. Если сигнальная лампа при этом погасла, с цепью датчика всё в порядке.

Для проверки цепи датчика достаточно замкнуть идущий к нему провод на «массу» при включённом зажигании

Диагностика датчика

Для диагностики датчика необходимо выкрутить его ключом на 21 и осмотреть его рабочую часть, которая заходит в ГБЦ. На ней должны оставаться следы моторного масла, свидетельствующие о нормальной циркуляции смазки в системе. Если рабочая часть сухая, масляный насос, скорее всего, неисправен.

Замена масла в коробке в ВАЗ 2112

Маслонасос в конструкции двигателя каждого автомобиля является важным и неотъемлемым механизмом, который предназначен для создания определённого давления в системе смазки мотора. Конструкции узла бывают различные и в движение могут приводиться посредством распредвала или коленвала.

Крепление насоса к блоку цилиндров выполнено на шести болтовых соединениях, что обеспечивает надёжную фиксацию всей конструкции.

Масляный насос на ВАЗ 2108/2109 располагается за шкивом коленвала, поэтому рассмотреть этот элемент не так просто

Прежде чем принять решение о ремонте или замене маслонасоса, стоит разобраться в причинах, которые могут указывать на неполадки. К слову, проблемы возможны не только с самим механизмом, но и с другими элементами системы смазки:

• снижение давления в картере мотора;
• неполадки датчиков давления;
• эксплуатация моторного масла низкого качества;
• применение масла, неподходящего для этого автомобиля;
• неполадки смазочного или предохранительного клапана;
• засорение масляного фильтра;
• загрязнение маслоприемника или корпуса насоса.

Загрязнение маслоприемника приводит к снижению давления в системе и загоранию лампочки

Замена масла в коробке на ВАЗ 2112

Замена масла в коробке на ВАЗ 2112 должно осуществляться как минимум через каждые 40000 км. Можно данную работу выполнять своими руками, тем более что не понадобиться никаких специальных инструментов и определенных навыков. Можно, конечно же, обратиться в автосервисы, но в некоторых вы за данную операцию заплатите много денег, так как цена у них на подобные работы достаточно высокая.

Вся работа выполняется в определенной последовательности Старое масло сливаем:

• При таком процессе, как замена масла в коробке в ВАЗ 2112, слив строго масла должен выполняться на разогретую машину, тогда не такое оно вязкое и отлично стекает с коробки. Понадобиться для этого пластиковая канистра, обрезанная вдоль или ванночка их объем должен быть около двух литров.
• Затем необходимо открутить сливную пробку при помощи ключа на 12, после этого в ванночку начнет стекать масло, которую требуется как можно ближе держать к сливному отверстию.
• Затем, чтобы ускорить процесс, можно при помощи ключа на 17 открутить заливную горловину. Необходимо быть в данный момент осторожным – сильно увеличится напор масла из КПП. Когда полностью слито масло, необходимо вытереть посадочное место и сливную пробку ветошью или сухой обычной тряпкой, после этого с усилием, хорошо затянуть пробку.

Заливаем в КПП новое масло:

• Чтобы в коробку передач залить новое масло, потребуется специальный насос или шприц, но так как не у каждого они имеются, можно применить и народные методы. Для этого потребуется большого объема пластиковый шприц с выходящим толстым отверстием (необходимо знать, что в КПП с четырьмя передачами 1,3 литра масла, а в пятиступенчатой – 1,5 литра).
• На носик пластикового шприца необходимо насадить плотно гибкий шланг или длинную трубку примерно в 20-25 см, трубку или шланг требуется примотать к выходному отверстию шприца скотчем или изолентой, чтобы не произошло протекание.
• Затем из канистры набирать масло и сливать его через заливную горловину в КПП. Периодически требуется следить за уровнем масла при помощи подручных средств – проволочного крючка или пальцем. Соответствует нормальный уровень масла нижней части горловины для заправки. После того как произведена замена масла в коробке ВАЗ 2112, также насухо вытираем заливную пробку и крепко закручиваем ее.

Модификации ДВС

Благодаря наличию свободного пространства внутри блока и ГБЦ сразу после создания базовой версии двухвального 16-клапанного движка 2112 стали появляться его версии:

• 21124 – форсировка ДВС до 89 л. с. за счет объема 1,6 л;
• 21126 – модернизация мотора до мощности 98 л. с., объем 1.6 л;
• 21128 – максимальные объемы камер сгорания 1,8 л, увеличение мощности до 105 л. с.

Во второй версии конструкторы попытались обеспечить максимальный эксплуатационный ресурс узлов. Для этого используется специальное хонингование цилиндров по методу Federal Mogul. Блок 21126 имеет серый цвет, а количество классов ремкомплектов поршней и гильз цилиндров снижено до трех с шагом 0,01 мм.

Версия 21128 изготавливается не АвтоВАЗом, а сторонним производителем ЗАО Супер-Авто. Характеристики движка значительно улучшены:

• объем 1,8 л;
• крутящий момент 162 Нм;
• мощность 75 кВт.

Цилиндры расточены на 0,5 мм (диаметр 82,5 мм), разработан оригинальный коленвал, обеспечивающий ход поршня 84 мм, ширина колец изменена до 2 мм (маслосъемное), 1,5 мм (компрессионное нижнее) и 1 мм (компрессионное верхнее). Проходное сечение дросселя увеличено до 51 мм, установлены форсунки Siemens повышенной производительности.

Существуют еще две модификации ДВС 2112:

• 21127 – создан в 2013 году, крутящий момент повышен до 148 Нм, объем до 1,6 л, мощность до 106 л. с.;
• 21179 – первый вариант в линейке производителей с объемом 1,8 л для Ларгуса и Весты.

ДВС 2127

ДВС 21179

В первой версии решена проблема плавающих оборотов за счет замены двумя датчиками ДТВ (температура воздуха) и ДАД (абсолютного давления) одного ДМРВ (массового расхода воздуха).

Фазовращатель 21179

Порядок выполнения работ

Люба работа требует правильного подхода и грамотного выполнения. И эта не исключение. При выполнении следует выполнять некоторые правила:

Необходимо на полностью прогретом двигателе осуществлять замену масла. Желательно проводить работы на смотровой канаве или подъемнике. С заливной горловины выкручиваем пробку. Это не даст образоваться в верхней части двигателя вакуума и обеспечит отличную стекаемость масла.

Замена масла ВАЗ 2112

• Пробку поддона картера отворачиваем ключом на 17, и масло сливаем в емкость, чей объем должен быть не меньше 4 литров. Следует аккуратно выполнять эту операцию, так как может масло обжечь кожу на руках. Выполнять выкручивание лучше всего ключом с рукоятью (рожковым или накидным) и дать возможность открученной пробке упасть в тару для сливаемого масла и потом после остывания выловить ее. Не меньше 10 минут происходит слив масла, необходимо ждать пока полностью не стечет из картера масло.
• Отворачиваем при помощи съемника масляный фильтр

Замена масляного фильтра ВАЗ 2112

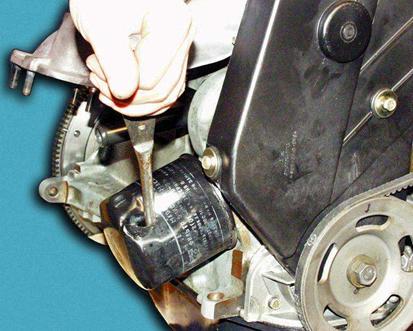

• Если же нет для масляного фильтра съемника, то можно применить отвертку или большой гвоздь. В удобном месте перпендикулярно штуцеру в фильтре пробивается корпус фильтра и выкручивается при помощи вращения за получившуюся рукоять девайса. Также маслу даем стечь полностью со штуцера двигателя.
• Прежде чем установить новый масляный фильтр необходимо в него залить моторное новое масло приблизительно половину его объема и смажьте моторным маслом уплотнительное кольцо фильтра. Это не даст системе смазки завоздушиться при пуске двигателя после замены.
• После этого на картере двигателя закручиваем ключом сливную пробку. Пробка обладает самоуплотняющейся конической резьбой и не нуждается в монтаже каких-либо уплотнительных дополнительных прокладок.
• Затем заливаем остальное масло. Для того, чтобы контролировать заливаемое масло необходимо пользоваться щупом (указателем уровня масла). Должен быть уровень масла 2/3 от нижней отметки допустимого на щупе уровня масла. Медленно заливаем масло, чтобы не допустить перелива, постоянно необходимо контролировать уровень, так как из-за повышенной вязкости будет медленно подниматься уровень.
• После того как зальете масло необходимо закрутить масляную пробку и на место установить щуп.
• Заводим двигатель. А затем как погаснет на панели приборов контрольная лампа давления масла, глушим автомобиль. Проверяем еще раз уровень масла. Если необходимо, то доливаем. На этом замена масла в ВАЗ 2112 закончена для того, чтобы понять этот процесс подробнее, необходимо посмотреть видео.

Какое значение должно быть?

Для начала стоит отметить, что давление измеряется в барах (БАР), ведь мы измеряем жидкость. Точных значений вам вряд ли кто сейчас назовет, ведь строения двигателей отличаются, однако есть определенный нормальный интервал.

НА холостых оборотах – это 2 БАР (или 0,2 Мпа), для большинства машин

Ваз 2109: масляный насос и его неисправности

При 4000 – 5000 оборотах – это 4,5 – 6,5 БАР (0,45 – 0,65 Мпа), также для большинства марок

Если взять наши ВАЗ 2112 16 клапанный вариант, то здесь давление на холостых немного выше, около 1,5 – 2,5 БАР. А вот на 4000 – 5000 оборотов 0,4 – 0,6 БАР.

Собственно на этом заканчиваю, думаю информация была полезна, читайте наш АВТОБЛОГ.

(4 голосов, средний: 2,75 из 5)

Похожие новости

Зачем закрывают радиатор зимой. Скажем картонкой, нужные знания

Пробег 100000-150000км. Много это или мало, что нужно менять? Ра.

Цикл ОТТО. АТКИНСОНА. МИЛЛЕРА. Что это, какие есть различия в ра.

Комментарии

Доброго всем дня, решил я написать свой отзыв о Toyota Avensis 2010 года. Просто хочу…

ТОП статей за месяц

Масляный насос ваз 2110-устройство, выбор, ремонт и замена

У меня есть много различных статей и видео по различным коробкам передач, например вот здесь…

У меня на сайте уже есть статья про выбор карт памяти (можете посмотреть здесь), очень…

В статье – можно ли открывать окна при работающем кондиционере (почитать можно здесь), мне задали…

Пошаговая инструкция ремонта и осмотра деталей масляного насоса:

1. Для детального осмотра необходимо снять масляный насос.

2. Сначала надо открутить болт (1) и снять датчик положения коленвала (2), который есть лишь у двигателей с механизмом впрыска топлива.

3. Разбирая насос, надо отвернуть шесть болтовых креплений и снять крышку насоса.

4. Воспользовавшись двумя отвёртками, надо приподнять корпус насоса таким образом, чтобы штифты на корпусе смогли выйти из отверстий, расположенных в крышке масляного насоса ВАЗ 2110. Теперь снимите сам корпус, отсоединив его от крышки.

5. Достаём шестерни из крышки: сначала ведущую, а затем ведомую.

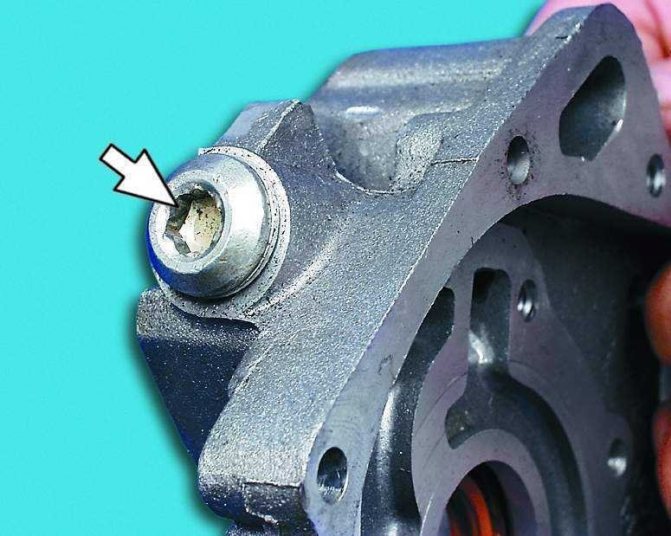

6. Теперь нужно отвернуть пробку редукционного клапана. Под этой пробкой должно быть установлено уплотнительное кольцо. Осмотрите кольцо — если оно сильно обжато, то его надо заменить.

7. Отвернув пробку, достаём пружинку редукционного клапана.

8. А теперь вынимаем и сам клапан, аккуратно постукивая корпусом по негрязной деревянной подставке. В случае, когда клапан не выходит, его надо вынуть посредством тонкого заострённого предмета, желательно тоже деревянного, чтобы не повредить поверхности.

9. Теперь надо внимательно осмотреть алюминиевую крышку на предмет видимых следов износа, механических повреждений, глубоких царапин в местах прилегания шестерён. В случае обнаружения крышку необходимо поменять на новую.

10. Далее ремонт масляного насоса заключается в осмотре его корпуса. Точно также на рабочих поверхностях не допустимы зримые следы износа — механические повреждения, задиры. Обнаружив что-либо из перечисленного, заменяем корпус.

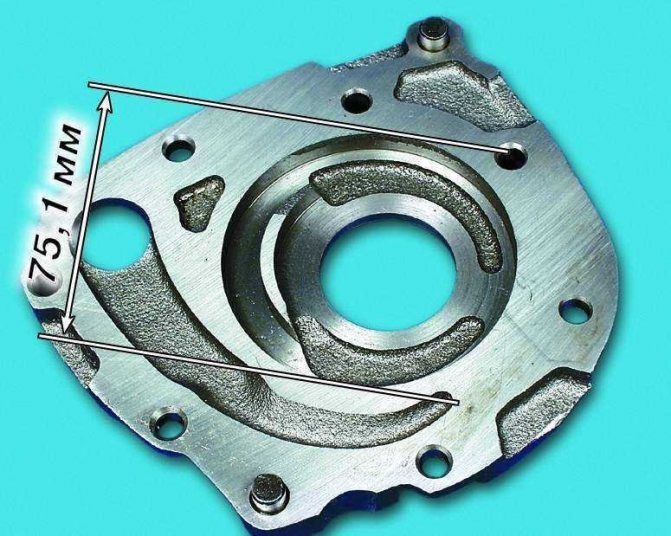

11. Размер максимально допустимого диаметра гнезда ведомой шестерни — 75,1 мм, поэтому замеряем диаметр, и если он превышает допустимый, также придётся заменить корпус.

12. Теперь нужно измерить ширину сегмента корпуса в средней части. В случае, когда измеренная величина составляет меньше, чем 3,4 мм, корпус насоса ВАЗ 2110 подлежит замене.

13. Проверяем шестерни. Толщина ведущей не должна быть меньше, чем 7,42 мм. Измеряем: если меньше — шестерню заменяем.

14. То же самое в отношении ведомой. Если толщина меньше, чем 7,35 мм, шестерня подлежит замене.

15. Затем проверяем осевые зазоры шестерён. Надо установить ведущую шестерню обратно в корпус, после чего прикладываем стальную линейку к корпусу и щупом замеряем зазор между шестернёй и линейкой.

16. Точно также замеряем осевой зазор между приставленной линейкой и ведомой шестернёй. Для ведущей и ведомой шестерён величина предельно допустимого осевого зазора составляет, соответственно, 0,12 мм и 0,15 мм. В случаях превышения этих величин шестерни подлежат замене на новые.

17. Посредством расчёта можно получить и более точные величины осевых зазоров. Для этого микрометром измеряется толщина корпуса масляного насоса по наружным поверхностям, а также толщина в зоне гнёзд для ведущей и ведомой шестерён по фрезерованным поверхностям в нескольких местах. Рассчитывается осевой зазор, исходя из разности среднеарифметической величины глубины гнезда и измеренной толщины шестерён.

18. Следующим этапом ремонта осматриваем гнездо редукционного клапана на предмет обнаружения на внутренней поверхности грубых царапин и прочих глубоких механических повреждений. При обнаружении крышка подлежит замене.

19. При обнаружении задиров и глубоких механических царапин на самом редукционном клапане, он также подлежит замене на новый.

20. Погнутую, надломанную/сломанную или треснувшую пружинку редукционного клапана также заменяем. Высота пружинки в свободном её состоянии составляет в норме 44,72 мм; тот же параметр под нагрузкой, равной 4±0,24 кгс, составляет 31,7 мм. При несоответствии пружина подлежит замене.

21. Собираем масляный насос. Устанавливаем ведомую шестерню фасками на зубьях к корпусу.

22. После устанавливаем ведущую шестерню тем же образом — фасками на зубьях к корпусу. Шестерни перед установкой надо смазать моторным маслом.

23. Теперь надо установить крышку на корпус и закрутить крепёжные болты.

24. Перед установкой редукционного клапана в гнездо дном вниз, его надо смазать моторным маслом. Затем нужно установить пружинку и завернуть пробку с алюминиевым уплотнительным кольцом трубки маслоприёмника, также предварительно смазанным.

25. Через трубку маслоприёмника необходимо влить моторное масло в насос.

26. В конце ремонта и полной сборки масляного насоса автомобиля проворачиваем шестерни на несколько оборотов для того, чтобы хорошо смазались рабочие поверхности шестерён.

Замена и ремонт масляного насоса

Замена масляного насоса автомобилей ВАЗ 2110–12 производится на смотровой яме или эстакаде. В крайнем случае можно использовать домкрат. Для работы потребуются следующие инструменты:

• баллонный ключ;
• ключи на 10, 13, 17;
• торцевые шестигранные ключи на 5 и на 8;
• большая шлицевая отвёртка;
• специальный ключ для натяжных роликов (для регулировки натяжения ремня ГРМ);
• чистая сухая ёмкость для слива масла.

Снятие масляного насоса

Порядок демонтажа маслонасоса на ВАЗ 2110–2112 следующий:

1. Снимите кожух привода ГРМ, предварительно открутив на нём болты крепления ключом на 10 (на восьмиклапанном двигателе — 3 болта, на шестнадцатиклапанном — 6).

Чтобы снять кожух ГРМ, нужно открутить 6 болтов

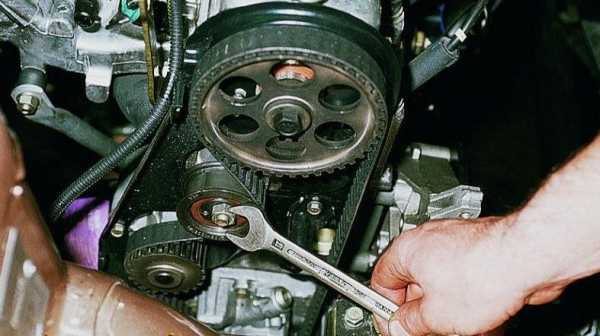

Чтобы ослабить ремень генератора, нужно открутить болт ключом на 13

Чтобы снять шкив, нужно открутить болт ключом на 17

Метки на шестернях распредвалов должны совпадать с метками на задней крышке привода ГРМ

Перед снятием ремня ГРМ убедитесь, что метки на шкиве и на крышке насоса совпадают

Чтобы ослабить ремень ГРМ, необходимо открутить болты крепления натяжного и направляющего роликов

Снимая зубчатый шкив коленвала, не потеряйте шпонку

Чтобы масло стекло быстрее, открутите заливную горловину

Чтобы снять поддон, нужно открутить 16 болтов его крепления ключом на 10

Если прокладка деформирована или повреждена, её необходимо заменить

Маслоприёмник крепится тремя болтами к крышке коренного подшипника и масляному насосу

Чтобы снять маслонасос, необходимо открутить 6 болтов ключом на 10

При установке масляного насоса сборка производится в обратной последовательности.

Ремонт масляного насоса

Практика показывает, что в большинстве случаев насос лучше и проще заменить в сборе. Если же неисправность устройства не носит критического характера, его можно попытаться отремонтировать. Перед этим насос следует разобрать и определить причину, по которой он вышел из строя.

Разборка насоса

Порядок разборки насоса следующий:

1. Тонкими круглогубцами выньте сальник коленвала из посадочного места. Если на нём имеются следы повреждений, его нужно будет заменить.

Сальник коленвала извлекается при помощи тонких круглогубцев

Для разборки насоса потребуется шестигранный ключ на 5

Ведущая шестерня расположена в крышке, а ведомая в корпусе

Пробка клапана откручивается шестигранным ключом на 8

Редукционный клапан поджимается пружиной

Оценка состояния элементов масляного насоса

Для того чтобы понять, подлежит ли насос ремонту, необходимо осмотреть все его элементы и оценить степень их износа в следующем порядке:

1. Осмотрите внутренние поверхности корпуса и крышки насоса. На них не должно быть задиров, шероховатостей, вмятин.
2. Штангенциркулем измерьте диаметр посадочного места ведомой шестерни в корпусе насоса. Он не должен превышать 75,1 мм.

Если диаметр посадочного места больше 75,1 мм, корпус нужно заменить

Толщина сегмента должна быть не менее 3,4 мм

Толщина ведомой и ведущей шестерён не должна быть менее 7,42 и 7,45 мм

В свободном состоянии пружина должна иметь длину 55,72 мм, в сжатом — 31,7 мм

Разборка и ремонт

Завершив демонтажные работы, вы можете поступить двумя способами:

• Заменить старый насос на новый;
• Отремонтировать старый масляный насос.

Ремонт позволяет выявить изношенные элементы и заменить их на новые, что позволит восстановить функциональность. Если же поломка серьезнее простого износа расходников, оптимальным решением будет полная замена масляной помпы.

С чего начинается снятие

Чтобы разобрать насос, следуйте инструкции.

Разделите насос на две части. Для этого мы уже открутили 6 болтов крепления крышки к корпусу и поддели отверткой эту крышку. Она вышла из штифтов на корпусе. Так что снимаем элемент и откладывает в сторону.
Внутри корпуса насоса установлена ведомая и ведущая шестерни, которые нужно извлечь и положить пока в сторонке. Потом мы проверим их состояние.
Далее снимается редукционный клапан. Для этого сначала открутите пробку клапана и извлеките из отверстия пружину, а потом клапан.
В некоторых случаях с извлечением клапана могут возникать проблемы. Если вы столкнулись с такой ситуацией, аккуратно постучите корпусом масляной помпы о деревяшку или вооружитесь деревянным конусовидным штырем. Он вставляется в отверстие клапана, клапан цепляется и извлекается.
Разобрав свой масляный насос на ВАЗ 2109, тщательно вымойте всего его компоненты, используя чистый керосин

Не забудьте потом протереть детали насухо.
Проверьте состояние крышки, корпуса вашего насоса на механические дефекты, сколы, трещины.
Особое внимание уделите местам посадки шестерней, где не должны быть следы износа и прочие механические изъяны. Если они есть, насос придется заменить.

Оценка состояния

Во многом работоспособность и ремонтопригодность старого масляного насоса зависит от результатов проверки характеристик крышки и корпуса устройства. Необходимо сделать замеры зазоров.

Место проверки

Требования

Диаметр посадочного гнезда ведомой шестерни

Диаметр может увеличиваться в процессе работы насоса и возникновения трений. Нормальный диаметр этого места для ВАЗ 2109 — 75,1 миллиметр. При отклонении в сторону увеличения диаметра насос идет под замену.

Толщина привалочной стенки

В нормальных условиях этот параметр составляет 3,4 миллиметра. Если зазор оказался меньше положенного, насос меняют полностью

Толщина ведущей шестерни

Нормальный показатель — 7,42 миллиметра. При уменьшении размера насос идет на свалку, а на его место ставится новый

Толщина ведомой шестерни

Для нее нормальным параметром является толщина 7,35 миллиметра. Как и в случае с ведущей шестеренкой, отклонение от нормы означает замену

Осевой зазор ведущей шестерни

Для замера возьмите металлическую линейку и щупы на 0,12 и 0,15 миллиметров. Зазор проверяется так — в корпус насоса укладывают шестерню и сверху торцом ставится линейка. Измеряется зазор между торцом линейки и плоскостью щупа. Для ведущей шестеренки зазор составляет 0,12 миллиметра

Осевой зазор ведомой шестерни

Метод проверки зазора точно такой же. Только для ведомой показатель в норме составляет 0,15 миллиметра

Состояние редукционного клапана и гнезда

Оценка этих параметров очень важна. Если на поверхности вы обнаружили механические повреждения, далее использовать элемент нельзя

Если пружина погнулась, вытянулась больше нормы, тогда замените элемент. Тут менять полностью весь насос не нужно

Определить, где какая шестерня, не сложно. Ведущая имеет наружный зуб, а ведомая — внутренний, то есть снаружи элемент гладкий.

Ведомая шестерня

Обратная сборка

Завершив ремонт и обратную сборку старого масляного насоса, либо решив полностью его заменить, обратите внимание на несколько важных нюансов обратной сборки

1. Перед установкой проверните шестеренку насоса так, чтобы выступы соответствовали лыскам на коленчатом валу.
2. Обязательно рабочая кромка сальника смазывается моторным маслом. Так вы сможете легко надеть сальник на шейку коленчатого вала.
3. При установке не забудьте подправлять края сальника, используя тонкую деревянную щепку. После этого можно зафиксировать насос и вернуть на свои места все демонтированные на этапе подготовки к ремонту элементы.
4. Завершив сборку узла, обязательно отрегулируйте натяжения ремня генератора и ремня распределительного вала.

Заменить и отремонтировать масляный насос достаточно просто, если иметь в распоряжении ремкомплект и необходимые инструменты. Основная объективная сложность заключается только в демонтаже и обратной сборке узла.
