Подвеска макферсон: в чём секрет популярности?

Достоинства и недостатки

Подвеска автомобиля, как и остальные механизмы, имеет свои преимущества и, соответственно, есть недостатки. Начнем с хорошего – рассмотрим преимущества.

Имеет относительно небольшие габариты, от сюда небольшой вес. Благодаря своей компактности макферсон подвеска может использовать как для компактных, так и для субкомпактных автомобилей. А не тяжелый вес конструкции позволяет не утяжелять транспорт, таким образом, сохраняется уровень топливного расхода в разумных пределах;

Макферсон подвеска способна выдержать большой вес конструкции;
Надежность. Благодаря тому, что конструкция имеет не много элементов, количество соединительных мест от этого меньше, а значит и надежность выше;
Макферсон подвеска позволяет уменьшить боковые и продольные силы, которые возникают в местах, где присуще крепление к кузову за счет большого расстояния высоты между опорными узлами;
Минимальные затраты на производство. Сборка автомобиля, становится намного проще, так как подвеска собирается, как правило, на отдельном сборочном участке, и устанавливается в один приём;
Применение подвески Макферсон позволяет поперечно поместить двигатель автомобиля с коробкой передач в пространстве под капотом;
Элементы неподрессоренной области подвески имеют гораздо меньший вес;
Конструктивная компактность относительно продольного и поперечного сечения;
Большой ресурс элементов подвески: верхней опоры, шаровой шарнир и рычага. Возможность самостоятельного определения износа. Опора стоики имеет вид опорного подшипника качания, который обладает огромным ресурсом. Шаровая и рычаг так же имеют большой ресурс. Все по тому, что в данном типе подвески эти элементы не подвергаются негативному эффекту от движения авто по неровным участкам дорожного покрытия, за счет этого они долговечны. В случае, когда появляется неустойчивость автомобиля во время движения и к тому же, это сопровождается постукиванием – это значит, что проблемы с подвеской

И на это водитель всегда обратит внимание.

Учитывая массовое применение в автомобилях, макферсон подвеска имеет ряд недостатков:

• Кинематика. В случае большого хода подвески наклон колеса меняется относительно вертикальной плоскости, и чем больше ход подвески, тем больше пределы изменения наклона колеса. Существующие параметры для положительного наклона относительно вертикальной плоскости, меняются на отрицательные в случае сжатия подвески. А это в свою очередь приводит к ухудшению устойчивости и управлению автомобиля из-за недостаточной сцепки колес с покрытием дороги;
• От работы подвески происходит передача усилий на брызговик, о время движения автомобиля. Особенно это усиливается при езде на дорогах с плохой поверхностью. В результате происходит разрушение крепления стойки с брызговиком крыла. При этом происходит появление мелких трещин, что в дальнейшем способствует появлению коррозии. Поэтому, для сбережения всей системы, передвигаться автомобилем необходимо только на ровных поверхностях дороги, в противном случае уменьшается срок службы и износ произойдет намного раньше;
• Так как амортизационная стойка является одним из самых высоконагружаемых элементов подвески, через которую на систему автомобиля передаются все усилия и толчки, она очень часто может приходить в негодность. Очень частой причиной является езда по дороге с неровной поверхностью. Также может произойти поломка клапана стойки, который отвечает за систему амортизации. А, учитывая тот факт, что большая часть современных стоек представляют неразборную конструкции, то менять ее придется полностью (в сборе). Неисправная работа подвески, как правило, приводит к изменению геометрии кузова автомобиля, которую не так уж просто исправить;
• Слабая компенсация продольного крана во время движения автомобиля;
• Работа подвески ухудшается в результате трения штока с направляющей;
• Макферсон подвеска, к тому же является очень шумной во время работы. Поэтому необходимо использовать дополнительный слой шумоизоляции колесных арок авто.

Так же запрещено применять ее для легких грузовиков. Макферсон подвеска – это отличное цена-качество для легковых автомобилей среднего класса и кроссоверов.

Плюсы и минусы подвески МакФерсон

Как и в каждом устройстве, подвеска МакФерсона имеет свои плюсы и минусы в сравнении с другими подвидами независимых подвесок. Для начала рассмотрим основные плюсы, которые инженеры и специалисты чаще всего выделяют, так как данная подвеска получила широкое распространение на современных автомобилях:

• Надежность, а простота самой конструкции обеспечивает весьма большой ресурс эксплуатации;
• Универсальность, подвеска МакФерсон отлично работает как на передней, так и на задней оси автомобиля;
• Относительно небольшая стоимость производства. Небольшое количество составных деталей делает эту подвеску самой доступной и недорогой;
• Небольшие размеры. За счет небольшого количества деталей, позволяет использовать даже на самых компактных автомобилях;
• Ход подвески с большим запасом. За счет такого запаса снижается вероятность пробоя подвески или передачи энергии удара на кузов автомобиля;
• Снижена нагрузка на подвижные элементы подвески. Основное усилие берет на себя стойка, а вот шаровые опоры и сайлентблоки обеспечивают подвижность механизмов, за счет чего они получили неплохой запас ресурса.

Несмотря на такие плюсы подвески МакФерсон, все же есть и минусы, которые сыграли не самую последнюю роль в массовом использовании на всех автомобилях:

• Сложность в обслуживании амортизационной стойки. Чтоб заменить одну деталь или провести обслуживания других составных, необходимо полностью извлекать всю конструкцию, а вот для разборки потребуется специальный инструмент, так как пружину сжать и разжать не так просто;
• Постоянная нагрузка на стойку. Именно этот фактор влияет на срок эксплуатации подвески, как правило, он пропорциональный. Чем больше нагрузка, тем меньший срок эксплуатации;
• Развал-схождения и кинематика. В случае большого хода амортизационной стойки, углы развала-схождения меняются в широком диапазоне. В результате, снижается устойчивость и управляемость автомобиля, повышается износ шин;
• Усиление места крепления на кузове верхней части амортизационной стойки. Можно сказать, что эта часть кузова больше всего выдерживает перегрузки, если не укрепить, то могут появиться трещины или коррозия;
• Повышенный шум работы. За счет шумных механизмов, подвеску МакФерсон не используют на автомобилях премиум класса, чаще всего предпочтение отдают многорычажному варианту. Такой тип подвески обеспечивает бесшумность и плавность хода кузова автомобиля.

Учитывая плюсы и минусы подвески МакФерсон, её все же решили использовать на множестве серийных автомобилей, как один из вариантов независимой подвески. Дешевая, проста и надежная, что и придает ей популярности. Помимо стандартного набора есть и модифицированные варианты. В таком случае вместо стандартного амортизатора производитель устанавливает гидропневматический амортизатор.

За счет такой доработки можно менять жесткость подвески, устанавливать дополнительный шаровый шарнир сверху. В свою очередь это сказывается на улучшении управляемости, в случае движения по неровностям на дороге.

Проблема реализации возможностей

В 1982 году подвеску МакФерсон начали использовать на более дорогих автомобилях. К таковым можно смело относить Audi 100, Mercedes 124, актуальный модельный ряд от BMW и множество других авто. Несколько лет решение автопроизводителей было совершенно оправданным и логичным. Но постепенно подвеска переставала соответствовать актуальным тенденциям, начинала устаревать. Её технические характеристики уже не соответствовали новым тенденциям в разработке автомобилей. Для более новых и дорогих машин МакФерсон больше не подходила, поскольку не могла обеспечить нужное качество кинематики и достаточно плавный ход. Да и производители дорогих иномарок не нуждались в том, чтобы использовать дешёвые компоненты.

Хотя схема МакФерсон соответствовала своим прямым функциям, всё равно от неё начали постепенно отказываться. Но производители дешёвых автомобилей не стали исключать из своей конструкции эту подвеску, поскольку она идеально подходила по характеристикам и стоимости. Постепенно подвеску улучшали и модернизировали, но она так и осталась достоянием преимущественно бюджетного сегмента автомобилестроения.

Плюсы и минусы подвески McPherson

Всякий механизм или компоновочная схема имеет свои сильные и слабые стороны. Данное обстоятельство в полной мере касается и спроектированной американским инженером МакФерсон подвески, она тоже имеет свои плюсы и минусы. Выбор типа данного узла в ходе опытно-конструкторских работ всегда является предметом компромисса между технологичностью, компактностью и кинематическими свойствами.

Основные достоинства

По общему мнению специалистов и отзывам автомобилистов подвеска МакФерсон обладает целым рядом положительных свойств. Перечень их довольно значительный и в числе прочих можно назвать следующие:

• Высокая технологичность конструкции и относительно небольшие затраты на разработку и изготовление. Обычно узел поступает на сборочный конвейер единым блоком, что значительно сокращает временные затраты.
• Небольшие габариты подвески в поперечном и продольном направлении относительно хода автомобиля.
• Значительный размер по вертикали позволяет обеспечивать необходимый ход подвески в широких пределах.
• Расстояние между опорными точками конструкции велико, что способствует снижению нагрузок на кузов автомобиля.
• Меньшая в сравнении с иными конструктивными схемами масса неподрессоренных узлов.
• Большой ресурс деталей подвески.

В силу рационального распределения усилий в подвеске нижний рычаг и шаровая опора не испытывают значительных нагрузок. Это обстоятельство увеличивает срок службы не только названных элементов, но и сайлент-блоков, и резинометаллических втулок.

Существенно упрощается определение неисправных узлов. В силу названных выше преимуществ подвеска McPherson получила большое распространение на автомобилях с приводом на передние колеса и расположенными поперек хода двигателями.

Недостатки

Конструктивная схема наряду с названными выше сильными сторонами имеет и целый ряд слабых мест. К числу недостатков подвески типа McPherson можно отнести следующие:

• Некоторое ухудшение кинематики особенно при значительных ходах элементов относительно кузова. При этом происходит изменение нормального положительного развала на отрицательный. Управляемость и устойчивость машины в таком случае ухудшается.
• Основная нагрузка от работы подвески приходится на брызговик моторного отсека, который приходится укреплять. Длительная эксплуатация на плохих дорогах может привести к его постепенному разрушению.
• Телескопическая стойка – амортизатор подвергается большим нагрузкам, что при длительных поездках по плохим дорогам приводить к выходу из строя нижнего клапана. Это, в свою очередь, влечет за собой повреждение опорной площадки на кузове, устранение которых требует специального оборудования при дорогостоящем ремонте.
• Высокая шумность подвески и сложности в нанесении звукоизолирующих покрытий.
• Сильное продольное раскачивание кузова автомобиля, которое возникает при торможении. Клевок плохо компенсируется подвеской, а в силу особенностей расположения поперечных рычагов он даже несколько усиливается.
• Большой диаметр штока стойки амортизатора вызывает соответствующее увеличение трения. Дополнительные усилия необходимые для преодоления сопротивления вызывает ухудшение реакции подвески на неровности дороги.

Указанные недостатки делают практически невозможным применение изобретенной МакФерсоном подвески в конструкциях следующих классов машин: гоночные и спорткары, грузовиках, внедорожниках, автомобилях с рамой.

До недавнего времени подвеска такого рода не использовалась на транспортных средствах с гидропневматической подвеской. Элементы конструкции просто негде было размещать. Проблема была решена только в 90-е годы прошлого века.

Секреты Эрла МакФерсона

Первые независимые подвески появились еще на заре автомобилизма, но уже в них явно просматривались элементы подвески МакФерсон. Конструкция подвески фирмы Sizaire 1905 года разработки — практически копия этой конструкции. Только амортизаторов не было. Не придумали еще. Да и прочность старой подвески не могла быть обеспечена технологиями того времени. Поэтому на какое-то время о ней забыли. Пользовались рессорной подвеской и в ус не дули, до тех пор, пока в 1922 году итальянская компания Лянча не отодвинула рессоры на второй план. Это было еще одно воплощение поворотной стойки, которая имела демпфирующие функции. Стойка у той Лянчи была одновременно и шкворнем, и гасителем колебаний, а совмещение в одном блоке пружины и амортизатора было применено впервые в мире. Так что и здесь МакФерсон не первый.

Многие идеи МакФерсона в Дженерал Моторз часто отбраковывались

С 1933 года немцы и американцы, не сговариваясь, начинают производство двухрычажных пружинных подвесок, которые на тот момент были самыми надежными и самыми прочными. К тому же перед самой войной вошли в моду рычажные амортизаторы, которые идеально вписывались в двухрычажную подвеску. Конструкции со временем усложнялись и ставали дороже, но не хуже. На продажах это не сказывалось никак. До поры до времени. Измотанная войной Европа не могла, по крайней мере временно, пользоваться двухрычажкой, потому что это было слишком дорого, а к конструкции зависимой подвески никто возвращаться все же не хотел. Вот тут и пригодился МакФерсон, который уволился из Дженерал Моторз и поступил на службу в компанию Форд.

Особенности работы

От положения стойки относительно кузова зависят углы установки колёс, кроме схождения, которое обеспечивается регулировкой длины рулевых тяг. Поэтому наклоны корпуса в продольной и поперечной плоскостях подбираются при настройке подвески, предусмотрены и регулировки подбором шайб и эксцентриковыми болтами крепления к кулаку.

Рабочий ход подвески ограничивается надетым на шток эластичным отбойником, а ход отбоя – внутренним буфером амортизатора. Сайлентблоки и шаровая опора рассчитываются таким образом, чтобы не разрушаться при полном ходе штока.

Толкающее и тянущее усилия передаются на кузов через жёсткий треугольный рычаг. Иногда он выполняется в виде поперечной тяги с одним сайленблоком к кузову и дополняется продольной растяжкой. С обратной стороны реактивное усилие передаётся через силовой телескоп амортизатора. Внутри стойки расположен обычный для гидравлических демпферов набор из амортизаторной жидкости, поршней, клапанов и дросселирующих отверстий. В последнее время практически все стойки содержат газ под давлением для предотвращения вспенивания и кипения при перегревах.

История

Свечная подвеска — предшественник «макферсона» (Fournier Voiturette BaBy, 1912 год). Движение колеса задано направляющей стойкой, также играющей роль шкворня.

Ford Vedette — первый автомобиль с подвеской системы Макферсона

Эта подвеска была названа по имени американского инженера из фирмы «Форд» Эрла Стила Макферсона, который разработал её во второй половине сороковых годов, ещё будучи сотрудником GM и работая над проектом разработанного для американского рынка, но не пошедшего в серийное производство лёгкого и дешёвого автомобиля , а впоследствии впервые применил на серийном автомобиле модели 1948 года, выпускавшейся французским филиалом компании. Позднее она использовалась на (1950) и (1951), которые также претендуют на звание первых крупносерийных автомобилей с такой подвеской, так как выпускавший Vedette завод в Пуасси первоначально испытывал большие затруднения с освоением новой модели.

На самом деле, предшествовавшие «макферсону» подвески с направляющими стойками (но без нижнего рычага) применялись и намного ранее, вплоть до самого конца XIX века, а в середине двадцатых годов XX века инженером фирмы «Фиат» Guido Fornaca был разработан тип подвески с рычагом и направляющей стойкой, очень похожий на «макферсон» — считается, что Макферсон частично воспользовался его разработками.

Ещё одна линия развития, ведущая к подвеске данного типа — разновидность передней подвески на двух поперечных рычагах неравной длины, в которой пружина в едином блоке с амортизатором была вынесена в пространство над верхним рычагом. Это делало подвеску более компактной, разгружало нижний шаровой шарнир от передачи вертикальных усилий и позволяло на переднеприводном автомобиле пропустить между рычагами полуось с шарниром.

Заменив верхний рычаг с шаровой опорой и расположенными над ним амортизатором и пружиной на задающую траекторию движения колеса амортизаторную стойку с закреплённым на брызговике крыла поворотным шарниром, Макферсон получил названную его именем компактную, конструктивно простую и дешёвую подвеску с кинематикой, в несколько упрощённом виде повторяющей подвеску на двойных поперечных рычагах.

Типичная конструкция передней подвески типа «макферсон» на современном автомобиле. Жёлтым выделен брызговик крыла с усилением, в который упирается стойка.

В изначальном варианте такой подвески, разработанном самим Макферсоном, шаровой шарнир располагался на продолжении оси амортизаторной стойки — таким образом, ось амортизаторной стойки была и осью поворота колеса. Позднее, например на и первых поколений, шаровой шарнир стали смещать наружу к колесу, что позволяло сместить ось поворота колеса наружу от оси стойки и за счёт этого получить меньшие положительные, нулевые или даже отрицательные значения .

Массовое распространение эта подвеска получила лишь в семидесятые годы, когда были окончательно решены технологические проблемы, в частности — массового изготовления амортизаторных стоек с необходимым ресурсом. В связи со своей технологичностью и дешевизной данный тип подвески впоследствии быстро нашёл очень широкое применение в автомобилестроении, несмотря на целый ряд недостатков.

Задняя подвеска Чепмена на шасси .

В восьмидесятые годы наметилась тенденция к повсеместному использованию подвески макферсон, в том числе — на больших и сравнительно дорогих автомобилях (, , , практически весь модельный ряд второй половины 70-х — начала 90-х годов и другие, а также многие американские модели). Однако впоследствии необходимость дальнейшего роста технических и потребительских качеств обусловила возврат на многих сравнительно дорогих автомобилях к подвеске на двойных поперечных рычагах ( и , , более новые модели ), более дорогой в производстве, но имеющей лучшие параметры кинематики и повышающей ездовой комфорт.

Макферсон создавал свою подвеску для установки на все колёса автомобиля, как передние, так и задние — в частности, именно так она была использована в проекте . Однако на первых серийных моделях подвеска его разработки была применена только спереди, а задняя из соображений упрощения и удешевления оставалась традиционной, зависимой с жёстким ведущим мостом на продольных .

Только в 1957 году инженер фирмы Колин Чепмен применил аналогичную подвеску для задних колёс модели , поэтому её в англоязычных странах принято называть «подвеской Чепмена». Но, к примеру, в Германии такой разницы не делается, и сочетание «задняя подвеска макферсон» считается вполне допустимым.

Минусы Mcpherson

• Плохая кинематика, высокая вероятность, что переднее колесо может существенно изменить угол наклона.
• Появление трещин в гнезде брызговика, служащего для установки подшипника, который является опорой для амортизационной стойки, что провоцирует коррозию.
• Ощутимое снижение рабочего ресурса механизма, если оснащенный им автомобиль часто эксплуатируется на некачественных дорогах.
• Дорогой ремонт вне зависимости от его вида (текущий, плановый), связанный со сложностью процесса монтажа и демонтажа подвески.
• Отсутствие компенсации, когда машина испытывает продольные крены. Это практически исключает возвратные откаты.
• Невозможность установки подвески на рамные автомобили. Нельзя совместить верхние кронштейны и базу ввиду ее слишком высокого расположения.
• Основная масса моделей автомобилей классов C и E не подходит для установки подвески. Невозможно совместить с этим механизмом гидропневматику ходовой части.
• Напряжения, определяемые как продольные, приводят к выходу из строя задней подвески, что зачастую проявляется при внезапном торможении.
• Конструктивные особенности подвески МакФерсон (недостаточная надежность под серьезными нагрузками) не позволяют производить установку этого механизма на спорткары.

Сочинения

• Argument
• Battle of Lora, The
• Berrathah (Berrathon)
• Calthon And Colmal
• Carric-Thura
• Cathlin of Clutha
• Cathloda — Duan II
• Cathloda — Duan III
• Colna-Dona
• Comala, драматическая поэма
• Conlath and Cuthona
• Croma
• Dar-Thula
• Death of Cuthullin, The
• Death of Oscar and Dermid (Приложение к Temora)
• «Фингал» (Fingal) — Книги I—VI
• Five Bards Passing the Night in house chief (Приложение к Croma)
• Fragments of Atcient Poetry
• Gaul’s Address to the Spirit of his Father (Приложение к Temora)
• Lathmon
• Minvane’s Lamentation (Приложение к Berrathon)
• Oina-Morul
• Oithona
• Ossian’s Address to Sul-Malla
• Songs of Selma
• Sul-Malla of Lumon
• «Темора» (Temora)
• War of Caros, The
• War of Inis-Thona, The

Составляющие элементы подвески

Каждый элемент подвески выполняет важную функцию, благодаря чему управляемость транспортного средства максимально комфортная.

Амортизационная стойка

Данный узел состоит из амортизатора, между опорными чашками которого зажата пружина. Чтобы разобрать узел, необходимо использовать специальный съемник, который сжимает витки, делая безопасным откручивание крепежных болтов.

Верхняя опора фиксируется в стакане кузова, и часто имеет в своем устройстве подшипник. Благодаря наличию этой детали возможна установка модуля на поворотный кулак. Это позволяет выполнить поворот колеса без вреда для кузова транспорта.

Чтобы обеспечить устойчивость машины на виражах, стойка устанавливается с небольшим наклоном. Нижняя часть имеет небольшой вынос наружу. Этот угол зависит от особенностей всей подвески, и он не регулируется.

Нижний поперечный рычаг

Поперечный рычаг нужен для предотвращения продольного движения стойки, когда машина упирается в препятствие, например, в бордюр. Чтобы рычаг не перемещался, он фиксируется на подрамнике в двух местах.

Иногда встречаются рычаги, которые имеют одну точку крепления. В этом случае его поворот также невозможен, так как он все равно будет зафиксирован тягой, которая тоже будет упираться в подрамник.

Рычаг является своего рода направляющей для вертикального перемещения колеса независимо от угла поворота. Со стороны колеса на нем крепится шаровая опора (о ее конструкции и принципе замены рассказывается отдельно).

Стабилизатор поперечной устойчивости

Этот элемент представлен в виде изогнутой тяги, которая соединяет оба рычага (по краям) и подрамник (фиксируется в центре). Некоторые модификации имеют собственную стойку (зачем она нужна и как работает, рассказано здесь).

Задача, которую выполняет поперечный стабилизатор – устранять крен авто при прохождении поворота. Помимо повышенного комфорта деталь обеспечивает безопасность на виражах. Дело в том, что когда машина на большой скорости входит в поворот, центр тяжести кузова перемещается на одну сторону.

Красная тяга — стабилизатор

Из-за этого с одной стороны колеса нагружаются сильнее, а с другой – наоборот разгружаются, что приводит к уменьшению сцепления их с дорогой. Поперечный стабилизатор прижимает облегченные колеса к земле, обеспечивая лучший контакт с покрытием дороги.

Все современные машины по умолчанию оснащаются передним стабилизатором. Однако много моделей также имеют и задний элемент. Особенно часто такое устройство можно встретить на полноприводных авто, участвующих в раллийных гонках.

История создания

Перед инженерами 40-х годов прошлого столетия стоял вопрос: как обеспечить более стабильное положение кузова машины, но при этом, чтобы все неровности на дороге гасились конструкцией шасси авто.

К тому времени уже существовала система, основанная на двухрычажном типе. Разрабатывалась амортизационная стойка инженером американского автопроизводителя Ford, Эрлом МакФерсоном. Разработчик в целях упрощения конструкции двухрычажной подвески использовал несущую стойку с амортизатором (об устройстве амортизаторов читайте здесь).

Решение использовать пружину и амортизатор в одном модуле позволило убрать из конструкции верхний рычаг. Впервые серийный автомобиль, в подвеске которого появилась такого рода стойка, сошел с конвейера в 1948-м. Это был Ford Vedette.

В последующем стойка совершенствовалась. Многие модификации использовали и другие производители (уже в начале 70-х годов). Несмотря на большое разнообразие моделей, принципиально конструкция и схема работы остаются прежними.

История изобретения и развития

В названии конструкции употребляется фамилия изобретателя, сотрудника компании «Форд» Earl Steel McPherson. Впервые данный тип подвески был применен на серийной модели Ford Vedette после Второй мировой войны в 1948 году. Инженер изначально работал в конструкторском бюро компании GM над автомобилем для широкого потребителя Chevrolet Cadet.

Модель в серию не пошла, а конструктор ушел к конкурентам, где и применил собственные наработки. На деле же подвески такого типа несколько иной конфигурации без поперечного качающегося рычага применялись еще на заре автомобилестроения.

В 20-х годах прошлого века в итальянской компании «Фиат» инженером Гуидо Форнаца была разработана принципиальная схема и запатентована в Соединенных Штатах 15 сентября 1925 года.

Компоновка имела привычный для нас вид с нижним качающимся рычагом и поворачивающейся вертикальной стойкой. Американский конструктор Earl Steel McPherson использовал общий принцип действия, доработал и реализовал его в металле. Основной сложностью на начальном этапе был невысокий ресурс телескопических стоек. С развитием технологий данную проблему удалось решить.

Изначально данный тип подвески планировалось применить не только в передней части автомобиля, но и сзади. После долгих обсуждений выбор был сделан в пользу традиционной схемы. Впервые такой тип подвески задних колес был применен в 1957 году Колином Чепменом на модели «Лотус Элит». В силу этого обстоятельства в Новом Свете и Великобритании данную конструктивную схему принято называть подвеской типа Chapman.

Альтернативным вариантом истории развития подвесок данного типа можно считать конструкцию с двумя рычагами разной длины. Верхний узел при этом значительно короче нижнего, а пружин с амортизатором располагалась над ними. Такая схема применяется в полноприводной «Ниве», вал с внешним шарниром равных угловых скоростей находится как раз между рычагами.

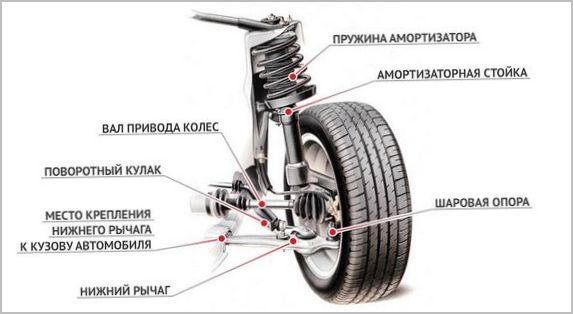

Из чего состоит

Подвеска Макферсон включает в себя целый ряд деталей. Остановимся подробнее на каждом из типов. Другими словами, подробно изучим схему, которую имеет подвеска Макферсон.

• Главным образом важен подрамник. Крепится он к авто благодаря сайлентблокам. Также используются опоры, выполненные из резины, смешанной с металлом, так меньше шума издает элемент. Деталь – это то, на что можно опереться, используемая для того, чтобы крепить рулевой механизм, поперечный рычаг, стабилизатор.
• Далее скажем о рычагах с поперечным расположением, которые устанавливаются прямо на подрамнике. Они контролируют движение правого и левого колеса. Крепится устройство двойным стилем, так конструкция будет более жесткой. Сюда же крепится поворотный кулак, только на другом конце поперечного рычага.
• Благодаря поворотному кулаку возможен поворот колес. Кулак состоит из двух элементов. Верхний кронштейн крепится на стойку для амортизации, нижний на поперечный рычаг. Сюда цепляется и два других элемента. Речь идет о механизме тормозного суппорта, а также ступица в сборе с подшипником.
• Теперь перейдем к стойке для амортизации. Она состоит из собственного амортизатора и пружины. Стойка состоит из двух частей. Верхняя часть цепляется к брызговику, а нижняя к поворотному кулаку. Есть такие производители автомобилей, которые стойку делят на две разные детали: это пружина и амортизатор.
• И, наконец, скажем о стабилизаторе, который служит для того, чтобы снизить боковой крен авто. Он цепляется за подрамник с использованием двух опорных палок, которые в свою очередь, крепятся к стабилизатору на шарнирах.

Еще можно говорить о торсионе, но обычно его структура опускается при описании строения подвески. Важные элемент были описаны. Именно на них строится вся подвеска, которая может прослужить долгие годы, если ее правильно использовать.
