Искусственная неровность

Преимущества резиновых ИДН по сравнению с полимерпесчаными

Резиновые	Полимерпесчаные
1. Подбор рецептуры резины высокого качества специально для производства изделия, отвечающего номам ГОСТа. Контроль качества исходного сырья осуществляется по различным показателям.	1. Изготовление полимерпесчаных изделий начинается с закупки вторсырья, представляющего собой отходы разнообразной полимерной продукции. Качество сырья остается без контроля.
2. Производится прессовка образца изделия и контроль его геометрии отделом технического контроля. Данный этап является обязательным. Продукция соответствует ГОСТу Р 52605-2006.	2. На втором этапе осуществляется дробление вторсырья, в результате которого образуется масса мелкой фракции, напоминающая песок. Сырье требует многократной очистки, если изделие дешевое, то технология не соблюдена, ведь процесс очистки является дорогостоящей процедурой.
3. Изготовление основной партии ИДН. Поклейка изделий световозвращающими элементами осуществляется на специальный клеевой состав, для большей прочности. Благодаря эластичности материала, изделие можно устанавливать как на ровной поверхности, так и на объекте с неровностями на полотне установки. На сегодняшний день резиновые ИДН являются наиболее современными и износостойкими в промышленной отрасли. Производство ИДН осуществляется на основе, как натуральных, так и синтетических видов каучука.	3. Добавление песка (до 80% от смеси), красящего пигмента и перемешивание смеси. Далее следует прессовка изделия. Иногда производители добавляют в изделие очень много песка, что негативно влияет на прочность изделия. Кроме того, данные изделия можно устанавливать только на идеально ровной поверхности, в противном случае – оно может дать трещину уже на этапе монтажа. Ввиду отсутствия контроля, изготовитель может экономить на любом этапе производства незаметно для потребителя, что сказывается на качестве готового изделия.

Как устанавливают ИДН

• Асфальт, на котором будет неровность, моется и чистится от пыли, грязи и луж. Иногда срезается его верхний слой для лучшего сцепления с раствором;
• В некоторых случаях дорожники пользуются формой для заливки бетона, но чаще создают «лежачего полицейского» без специальных ограничителей;
• Новому дорожному объекту дают время застыть, после чего наносят специальную разметку и ставят предупреждающие знаки.

• Поверхность дорожного полотна в месте будущей установки должна быть ровной, без выбоин и ям;
• Перед монтажом необходимо убедиться в качестве асфальта, проверить его толщину. На основе этой информации подбираются крепежные болты;
• Далее составляется сама конструкция ИН. Детали должны быть плотно соединены между собой без стыков и щелей;
• Количество используемых элементов зависит от ширины дороги. Нельзя допускать просветы по бокам более 20 см — такая лазейка позволит водителям объезжать препятствие одной стороной машины. Это приведет к неправильному распределению нагрузки на ИН и, как вследствие, ее поломки;
• Перед установкой намечаются точки будущих дырок для креплений, просверливаются специальным инструментом;
• «Лежачий полицейский» укладывается на отведенное место и прикручивается особыми анкерными болтами. Крепеж должен быть полностью затянут;
• При монтаже надлежит обязательно использовать все крепления;
• Реализовывать работы по установке ИН имеют право только специализированные организации, имеющие право доступа к таким работам, необходимые лицензии и разрешения.

Если готовы оплатить установку сами или объединиться с соседями, то шансы на появление ИДН на вашей территории заметно возрастут, как и время рассмотрения заявки.

Видео о том, как безопасно проезжать «лежачие полицейские»:

Специальная разметка 1.25

Такая разметка является скорее дополнительным предостережением и указателем на границы «лежачего полицейского». Проезжая такой участок стоит значительно сбросить скорость, чтобы пожалеть подвеску, а также колеса своего автомобиля.

Правилами движения предусмотрена установка еще одного указателя, который информирует водителей автотранспортных средств о приближении к участку, обустроенному «лежачим полицейским». Этот предупреждающий дорожный знак, выполнен в виде треугольника и имеет в ПДД обозначение 1.17.

Несмотря на определенное сходство, тем не менее, не стоит путать эти два знака. Знак 1.17 является предупреждающим и информирует водителей о приближении к специально созданному препятствию, которое расположено поперек дороги через 50-100 м – для населенного пункта или 150-300 м – вне населенного пункта. Дорожный указатель «Искусственная неровность» 5.20 является, в свою очередь, знаком особого предписания и устанавливается непосредственно у самого препятствия.

Интересно
! Дорожный указатель 5.20 ничего не предписывает автомобилистам, просто рекомендует снизить скорость, чтобы уберечь автомобильную подвеску, а также колеса от повреждений.

Как устанавливают ИДН

В ситуации с бетонными ограничителями тонкостей укладки не так много:

• Асфальт, на котором будет неровность, моется и чистится от пыли, грязи и луж. Иногда срезается его верхний слой для лучшего сцепления с раствором;
• В некоторых случаях дорожники пользуются формой для заливки бетона, но чаще создают «лежачего полицейского» без специальных ограничителей;
• Новому дорожному объекту дают время застыть, после чего наносят специальную разметку и ставят предупреждающие знаки.

Разборную конструкцию установить тоже несложно, но необходимо знать основные требования:

• Поверхность дорожного полотна в месте будущей установки должна быть ровной, без выбоин и ям;
• Перед монтажом необходимо убедиться в качестве асфальта, проверить его толщину. На основе этой информации подбираются крепежные болты;
• Далее составляется сама конструкция ИН. Детали должны быть плотно соединены между собой без стыков и щелей;
• Количество используемых элементов зависит от ширины дороги. Нельзя допускать просветы по бокам более 20 см — такая лазейка позволит водителям объезжать препятствие одной стороной машины. Это приведет к неправильному распределению нагрузки на ИН и, как вследствие, ее поломки;
• Перед установкой намечаются точки будущих дырок для креплений, просверливаются специальным инструментом;
• «Лежачий полицейский» укладывается на отведенное место и прикручивается особыми анкерными болтами. Крепеж должен быть полностью затянут;
• При монтаже надлежит обязательно использовать все крепления;
• Реализовывать работы по установке ИН имеют право только специализированные организации, имеющие право доступа к таким работам, необходимые лицензии и разрешения.

В установке «лежачих полицейских» нет ничего сложного. Любая квалифицированная бригада быстро справится с этим делом. Немного сложнее получить разрешение на размещение такого объекта, но при абсолютной уверенности в его необходимости подавайте заявление и доказывайте свою точку зрения. Если готовы оплатить установку сами или объединиться с соседями, то шансы на появление ИДН на вашей территории заметно возрастут, как и время рассмотрения заявки.

Но не стоит делать ограничители без разрешения администрации или ГИБДД — их могут демонтировать без предупреждения и выписать штраф за незаконную установку объекта. Да и деньги, потраченные на монтаж, в таком случае вам никто возвращать не станет. Действуйте легально, и «лежачий полицейский» будет защищать вас долгие годы.

Видео о том, как безопасно проезжать «лежачие полицейские»:

«Почти все из лежачих полицейских установлены не по ГОСТу и могут повредить автомобиль», — уверен казанский автолюбитель .

Полезное может быть опасным

Корреспондент «АиФ-Казань» Алия Шарафутдинова узнала, какой должна быть искусственная неровность по закону.

Лежачие полицейские предназначены для того, чтобы на определенном участке дороги автомобилист снизил скорость. Как сообщили в ГИБДД по Казани «лежачих» устанавливают в целях обеспечения безопасности дорожного движения и принудительного снижения скорости транспорта применяется техническое средство организации дорожного движения. Для них есть общий стандарт ГОСТ Р 52605-2006, принятый в 2008 году.

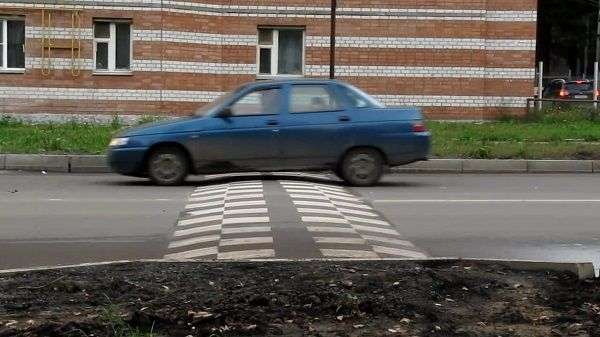

Лежачие полицейские на улицах Казани Фото: АиФ-Казань / Алия Шарафутдинова

«Однако, искусственные неровности могут быть не только полезны, но и опасны, — уверен казанский автолюбитель Фарид Яруллин. — Не мудрено, ведь многие современные автомобили имеют низкую посадку и даже при движении со скоростью 40 км/час подпрыгивают на «полицейском», получая удар подвески».

С «законными» искусственными неровностями также можно выиграть дело. Например, если «лежачий» неисправен и на дороге торчит какая-то его часть, то ответственные организации должны устранить дефект в течение трех дней. Можно смело подавать в суд.

Очень часто в местах, где находятся различные социально значимые объекты — дошкольные учреждения, школы, больницы и так далее, поперек направления транспортного потока непосредственно перед пешеходным переходом специально устраивают искусственную неровность, так называемый лежачий полицейский.

Венской конвенцией в 1968 году была принята единая система дорожных знаков действительных во всем мире. Это позволяло водителю, приехавшему в чужую страну ориентироваться на дороге даже не зная языка. Однако в отличие от западных городов, указатель, обозначающий искусственную неровность, появился на российских улицах только в 2006 году. Сам по себе «лежачий полицейский» предназначен для поддержания установленного скоростного режима для автотранспорта на конкретном отрезке проезжей части.

Критерии установки лежащего полицейского

Высота возвышения, длина построения, материалы – сегодня все регламентируется ГОСТом. Уровень возвышения варьируется от места установки лежащего полицейского. Из материалов превалируют полимерные смеси, так как они позволяют обеспечивать комфортный контроль за скоростью не только в жару, но и при низких температурах, в гололед. Более того, установка разумна в местах слива воды, потому как в случае обильных дождей и недостаточного оттока лежащий полицейский станет местом концентрации ДТП.

Максимально допустимая высота неровностей не превышает 7 см, ширина – достигает длины дороги, отступая от бордюров приблизительно на 20 см. Стоит учитывать, что в местах с плохим освещением установка данной конструкции невозможна. Нередко лежащего полицейского покрывают светоотражающей краской для еще большей видимости объекта.

Лучшее средство от нарушителей

ИН действенное оружие от лихачей. Если знаки и разметку нарушители могут не соблюдать, то проигнорировать внушительную неровность невозможно. Первая же попытка «пролететь» не тормозя, заставит выучить правила дорожного движения на всю жизнь. Тряхнет так, что мало не покажется, а, может, и вовсе закончится дорогостоящим ремонтом автомобиля.

Даже если вы не нарушаете скоростной режим, при частом неправильном проезде по ИН можно повредить подвеску машины или рулевое управление. Заключается это в том, что многие автолюбители выжимают педаль тормоза, проезжая препятствие. Тем самым в момент столкновения колес и неровности максимально усиливается давление, что может привести к поломке. Правильно проезжать «лежачего полицейского» нужно накатом или на легком газу. Тормозить необходимо заранее, до препятствия, а потом отпустить педаль и дать машине самой прокатиться по «волне».

Правила установки знака 1.17

Расположение знака 1.17 устраивается на участках дорог, в непосредственной близости:

• образовательных учреждениях – детсадах, школах, колледжей, институтов;
• местами, образуемых для отдыха людей – парках, стадионах, кинотеатрах, дворцов культуры;
• в местах общего пользования – вокзалах, аэропортах, общепитах, магазинах, супермаркетах, торговых центров;
• на опасных участках дороги, где ограничивается скорость до 40 км/ч, например, крутых поворотах, спусках, подъемах, неровной дороги;
• в жилой зоне, например, во дворах многоквартирных домов;
• в зоне перекрестков, не имеющих светофор с недостаточной видимостью приближающегося транспорта слева или справа;
• а также, в местах, подверженных ДТП.

Знак обозначения границ искусственной неровности не допускается размещать:

• на федеральных трассах;
• на дорогах с числом полос для движения не менее четырех;
• в местах остановки автобусов, троллейбусов, маршрутного такси;
• на мостах, под мостом, эстакадах и тоннелях;
• на расстоянии меньше ста метров до железнодорожного переезда;
• а также на участках, примыкающим к больницам, МЧС, аварийных служб и других объектов специального назначения.

Непосредственное размещение знака производится на расстоянии, применяемом для дорожных знаков.

Повредил машину из-за «лежачего полицейского» — что делать?

Повреждение машины из-за установленного против правил «лежачего полицейского» является дорожно-транспортным происшествием, ведь машине причинен материальный ущерб во время движения (не путать с повреждением во время стоянки).

Если вы повредили машину, преодолевая «лежачего полицейского», то первое, что нужно сделать, — предпринять все необходимые в случае ДТП действия, о которых мы уже писали ранее , а затем вызвать сотрудников ГИБДД. Они оценят ситуацию, и, если подтвердится, что лежащий полицейский не соответствует ГОСТу, неисправен (например, выступает элемент крепежа, проколовший вашу шину) или установлен незаконно, можете обратиться в суд.

Помните, что для обращения в суд вам понадобится протокол осмотра места происшествия, где зафиксирован сам факт ДТП и его схема. В протоколе обязательно нужно указать все видимые и возможные скрытые повреждения вашего автомобиля: возможные повреждения подвески, системы рулевого управления и т. п. Необходимо также зафиксировать факт несоответствия лежачего полицейского требованиям ГОСТа, отметить все обнаруженные дефекты искусственной неровности либо указать на то, что «лежачий» установлен в неположенном месте

Если в ходе ДТП вы получили травмы, то это тоже важно зафиксировать и подтвердить медсправкой

Далее потребуется результат независимой технической автомобильной экспертизы после ДТП. В заключении должны быть описаны все выявленные видимые и скрытые повреждения автомобиля, расписано техническое состояние отдельных узлов машины, ее систем, деталей кузова, подвески; должен быть составлен акт осмотра машины с фотографиями повреждений; произведен расчет стоимости ущерба машины. Экспертное заключение — главное основание для определения суммы денежного взыскания с ответчика.

Должна быть приложена досудебная претензия, отправленная в адрес ответчика, с отметкой о вручении. Не забудьте предоставить все возможные доказательства по ДТП: зафиксированные свидетельские показания, фото и видео с места происшествия — словом, все материалы с места аварии, которые помогут составить полную и объективную картину произошедшего. И, естественно, нужно составить исковое заявление. Окончательный пакет документов собирается исходя из нюансов конкретного ДТП.

В случае успешного разрешения дела организация-балансодержатель того участка дороги, на котором произошло ДТП, должна компенсировать причиненный ущерб. Впрочем, если повреждения незначительные (например, произошел банальный прокол колеса), суд, возможно, окажется для вас слишком затратным способом сатисфакции. Так что не забывайте о возможности досудебного урегулирования спора.

Монолитные и разборные – какими должны быть ИДН?

История искусственных дорожных неровностей (ИДН), которых в народе называют «лежачими полицейскими», уходит корнями в США начала XX века. Тогда усилиями Генри Форда и других промышленников страна переживала бум автомобилизации, а владельцы расположенных у дорог фермерских хозяйств переживали за сохранность своего скота. Чтобы заставить автомобилистов снизить скорость, и были придуманы искусственные неровности.

Сейчас ИДН активно применяются в городской местности – они востребованы там, где автомобилисты склонны ехать с более высокой скоростью, чем это допустимо. На практике чаще всего неровности монтируют перед пешеходными переходами (как правило, возле школ и детских садов – где скорость сильно ограничивается), или в жилых зонах (где быстрее 20 км/ч двигаться вообще нельзя).

Основной принцип действия «лежачего полицейского» – водитель вынужден снизить скорость, чтобы не повредить свой автомобиль на искусственной неровности (и вообще не вылететь с дороги). Они обозначаются специальными знаками, а также хорошо видны на дороге, поэтому полной неожиданностью для автомобилистов обычно не являются.

Все требования к ИДН собраны в одном документе – ГОСТ Р 52605–2006 (который регулярно обновляется). Так, ИДН должны соответствовать таким требованиям:

• конструкция – монолитная (асфальтобетон) или сборная (из резины и полимерных материалов);
• длина – соответствует ширине проезжей части (максимум – можно отступить по 20 см с каждого края дороги);
• профиль – для монолитных может быть волнообразный или трапециевидный, для сборных это одинарные и двойные ИДН;
• максимальная высота – 7 см для монолитной конструкции и от 5 до 6 см для сборно-разборной;
• на дороге обязательно должен быть водоотвод (потому что лужа после ИДН влияет на аварийность);
• на дороге должно быть искусственное освещение;
• на участке дороге обязательно должны быть знаки «Искусственная неровность» (1.17 и 5.20) и дорожная разметка 1.25;
• сборные конструкции на зиму лучше разбирать (для более простой уборки снега).

Монолитные конструкции отличаются тем, что они в разы больше, чем сборно-разборные. Например, для ограничения скорости до 40 км/ч монолитный ИДН должен быть в длину более 6 метров, а чтобы ограничить скорость до 20 км/ч – от 3 до 3,5 метров. Это нужно, чтобы городской транспорт, который часто ездит по одним и тем же улицам, не портил ходовую часть. Правда, для улиц с городским движением длина монолитных ИДН еще больше – вплоть до 12,5 метров.

Монолитная конструкция

Для сравнения, сборно-разборная конструкция, призванная уменьшить скорость до 30 км/ч, должна быть в длину по хорде от 50 до 70 см, а при скорости до 40 км/ч – от 0,9 до 1,1 метров. Естественно, что при такой геометрии конструкции неровность чувствуется гораздо сильнее.

Сборно-разборная конструкция

Естественно, что «лежачие полицейские» делят общество на две части – автомобилисты ими недовольны (например, считая, что скорость можно снижать и без них), а для пешеходов это лишний инструмент защиты на дороге. Поэтому кто-то хочет установить ИДН, а кто-то – убрать его. Разберемся в обоих ситуациях.

Где нужна установка ИН

Существуют места, принятые ГОСТом, где «лежачие полицейские» размещаются в первую очередь:

• Перед такими учебными заведениями, как школы, университеты, колледжи. В непосредственной близости от детских садиков и игровых площадок. На территориях скопления людей, больших торговых центров и супермаркетов. У стадионов, вокзалов, на оживленных площадях и в парках;
• На сложных и аварийных участках дорог и трасс, где максимальная скорость не может превышать 40 км/ч и меньше. Не редко такие отрезки пути имеют богатую историю ДТП, отчего и выделяются знаками и ИН;
• Перед дворовой территорией, которая обозначена знаком «Жилая зона». Внутри двора установить «лежачих полицейских» можно с помощью управляющей компании, желания квартирантов и разрешения ГИБДД. Этот вопрос очень актуален в «проездных» дворах, где интенсивное движение представляет опасность;
• При приближении к сложным, нерегулируемым перекресткам, где бывают серьезные ДТП. Возможно, в этой ситуации после ИН будет стоять знак «Движение без остановки запрещено»;
• Перед оживленными пешеходными переходами;
• На территории скопления детских кружков, секций и лагерей.

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N9 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации — ГОСТ Р1.0—2004 «Стандартизация в Российской Федерации. Ос* ноеные положения»

Сведения о стандарте

1    РАЗРАБОТАН Федеральным государственным унитарным предприятием «РОСДОРНИИ» (ФГУП «РОСДОРНИИ») по заказу Федерального дорожного агентства

2    ВНЕСЕН Техническим комитетом по стандартизации ТК 278 «Безопасность дорожного движения» и Техническим комитетом по стандартизации ТК418 «Дорожное хозяйство»

3    УТВЕРЖДЕН И 8ВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 декабря 2006 г. N9 295-ст

4    ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется е ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация. уведомление и тексты размещаются также в информационной системе общего пользования —на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Стандартинформ. 2007

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

fl

ГОСТ Р 52605-2006

Знак «Искусственная неровность» в ПДД

В ПДД он относится к предупреждающим. Его цель — обозначить «лежачего полицейского».

Нередко знак «лежачий полицейский» располагается перед «зеброй», где люди переходят дорогу, чтобы водители быстро не разгонялись. В некоторых ситуациях он устанавливается вместе с ограничением скорости для того, чтобы обезопасить определённый промежуток дороги.

«Искусственная неровность» на красном фоне располагается для предупреждения автомобилистов о приближении к «лежачему». В городе или селе такой указатель располагается за 50 — 100 метров до искусственной неровности. На трассе его можно увидеть за 150 — 300 м до самого объекта для того, чтобы водители успели затормозить.

Чаще всего этот знак устанавливается вблизи тех объектов или мест, где люди часто пересекают проезжую часть. В таких местах одно лишь скоростное ограничение не поможет, так как всё равно найдутся водители, превышающие его.

Лежачий полицейский же намного эффективнее. Если по нему быстро проехать, то подвеска автомобиля сильно изнашивается, поэтому такое препятствие обычно преодолевают медленно. Наезд на пешехода в местах установки такого препятствия в разы уменьшается.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 50597—93 Автомобильные дороги и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения

ГОСТ Р 51256—99 Технические средства организации дорожного движения. Разметка дорожная. Типы и основные параметры. Общие технические требования

ГОСТ Р 52289—2004 Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоре», дорожных ограждений и направляющих устройств

ГОСТ Р 52290—2004 Технические средства организации дорожного движения. Знаки дорожные. Об* щие технические требования

ГОСТ Р 52399—2005 Геометрические элементы автомобильных дорог

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официагъном сайге Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным 8 текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка не него, применяется в части, не затрагивающей эту ссылку.

Издание официальное

ГОСТ Р 52605—2006

7 Оборудование техническими средствами организации дорожного движения участков дорог с искусственными неровностями

7.1 Участки дорог, на которых устроены ИН, следует оборудовать дорожными знаками и дорожной разметкой в соответствии с ГОСТ Р 52289, ГОСТ Р 52290 и ГОСТ Р 51256.

7.2 Перед ИН на ближней границе ее или разметки устанавливают дорожные знаки 1.17 «Искусственная неровность» и 5.20 «Искусственная неровность».

7.3 Предупреждение водителей о нескольких последовательно расположенных искусственных неровностях обеспечивается применением таблички 8.2.1 «Зона действия», установленной совместное предупреждающим дорожным знаком 1.17 «Искусственная неровность».

7.4 Если на участке дороги выбраны размеры ИН для максимально допустимой скорости движения, отличающейся от скорости движения на предшествующем участке дороги на 20 км/ч и более, применяют

6

ГОСТ Р 52605-2006

ступенчатое ограничение скорости с последовательной установкой знаков 3.24 «Ограничение максимальной скорости» в соответствии с требованиями ГОСТ Р 52289.

7.S 8 случае применения различных конструкций ИН линии разметки на дорожное покрытие и на бордюрный камень наносят в соответствии с рисунком 4.

При необходимости устройства возвышающегося наземного пешеходного перехода, совмещенного с ИН. нанесение линии разметки наносят в соответствии с рисунком 5.

6 — сборно-разборная конструкция

Рисунок 4 — Пример нанесения разметки 1.25 и 2.7 при устройстве ИН

7

ГОСТ Р 52605—2006

Рисунок 5— Пример нанесения разметки 1.25 и 2.7 в случае возвышающегося пешеходного перехода, совмещенного с ИН

8

ГОСТ Р 52605-2006

Библиография

СНиП 2.07.01—89 Градостроительство. Планировка и застройка городских и сельских поселений

СНиП 2.05.02—85 Автомобильные дороги

9

ГОСТ Р 52605—2006

XQK625.745.6:006.354 ОКС 93.080.30 Д28

Ключевые слова: искусственная неровность, технические требования, правила применения

ОКП 52 1000

10

Редактор О. в. Гзпвмввва Технический редактор Л. А. Гусева Корректор Н. И. Гэвршцук Компьютерная верстка 7! Ф. Кузнецовой

Сдано о набор 24.01.2007. Подписано о почать 07.02.2007. Формат 60 64’J_e. Бумага офсетная. Гарнитура Ариел. Печать офсетная. Уел. леч. л.1.66. Уч-изд. л. 1.00. Тираж 250 ом. Зак. 244. С 3674.

ФГУП «Стаидартиифорни. 123095 Моста. Гранатный пер., 4.

Набрано и отпечатано е Калужской типографии стандартов, 246021 Калуга, ул. Московская. 256.

Изменение № 1 ГОСТ Р 52605—2006 Технические средства организации дорожного движения. Искусственные неровности. Общие технические требования. Правила применения

Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 09.12.2013 № 2220-ст

Дата введения — 2014—02—28

Раздел 2. Заменить ссылку: «ГОСТ Р 51256—99 Технические средства организации дорожного движения. Разметка дорожная. Типы и основные параметры. Общие технические требования» на «ГОСТ Р 51256—2011 Технические средства организации дорожного движения. Разметка дорожная. Классификация. Технические требования ».

Пункт 6.2 изложить в новой редакции:

«6.2 ИН устраивают за 10—15 м до наземных нерегулируемых пешеходных переходов у детских и юношеских учебно-воспитательных учреждений.

ИН допускается устраи вать на основе анализа причин аварийности на конкретных участках дорог с учетом состава и интенсивности движения и дорожных условий:

• в начале опасного участка перед детскими и юношескими учреждениями, детскими площадками, местами массового отдыха, стадионами, вокзалами, магазинами и другими объектами массовой концентрации пешеходов, на транспортно-пешеходных и пешеходно-транспортных магистральных улицах районного значения. на дорогах и улицах местного значения, на парковых дорогах и проездах (1):

• перед опасны ми участками дорог, на которых введено ограничение скорости движения до 40 км/ч и менее, установленное знаками 3.24 « Ограничение максимальной скорости». 5.3.1 «Зона сограничением максимальной скорости». 5.21 «Жилая зона»:

• перед нерегулируемыми перекрестками с необеспеченной видимостью транспортных средств, приближающихся по пересекаемой дороге, на расстоянии от 30 до 50 м дозиака 2.5 «Движение без остановки запрещено»:

• по всей зоне действия знака 1.23 «Дети» через 50 м друг от друга».

Пункт 6.3. Заменить ссылку: (2) на {1).

Пункт 6.4. Искл ючить слова: а при условии ограничения движения пешеходов по наклонному участку возвышающегося пешеходного перехода с помощью ограждений».

Пункты 7.2—7.4 исключить.

Элемент «Библиография». Позицию (1] изложить в новой редакции:

« СП 42.13330.2011 Свод правил. Градостроительство. Планировка и застройка городских и сельских поселений. Актуализированная редакция СНиП 2.07.01—69*»;

позицию исключить.

(ИУС N»4 2014г.)

1

Как установить искусственную неровность – действия согласно закону

Если жильцы дома хотят чтобы во дворе установили искусственную неровность и знак, нужно обратиться:

• в ГИБДД,
• в администрацию района.

Эти обращения можно сделать как лично, так и через интернет-сайт учреждения. При этом не стоит забывать, что в таких действиях могут и отказать. Чтобы этого не произошло, рекомендуется указать наиболее вескую причину и аргументировать её. При обращении в ГИБДД не будет лишним сбор подписей у жильцов дома, на территории которого планируется установка.

Бывает и такое, что гражданин часто переходит дорогу по пешеходному переходу в одном и том же месте, но там отсутствуют «лежачие». Из-за этого автомобили проезжают очень быстро и не всегда успевают затормозить. Тогда гражданин понимает, что на таком участке необходима искусственная неровность со знаком.

Для проведения установки необходимы вышеописанные действия, и обращаться нужно в те же самые службы.

Основные положения при установке «Лежачего полицейского»

• ИН следует устанавливать на дорогах, для принудительного торможения;
• По виду конструкции дорожные неровности делятся на монолитные (из асфальтобетона) и сборно-разборные;
• ИН стоит располагать во всю ширину проезжей части, чтоб не допустить вероятность ее объезда. Возможны незначительные отклонения, но только на 20 см с обеих сторон;
• Необходимо наличие рабочего водоотвода в предполагаемой зоне возведения ИН;
• Перед ИДН обязательно присутствие знаков дорожного движения, предупреждающих о препятствии, и приметной издалека разметки;

Правила установки монолитных ИДН

1. Конструкции производятся только из асфальтобетона. По поперечному срезу они могут быть волнообразными и трапециевидными.
2. Вид продольного профиля зависит от наличия или отсутствия дождеприемных колодцев на спуске у ИН. Если водостока нет, края профиля обрезаются около бордюрного камня. Делается это для того, чтобы вода не застаивалась и стекала вдоль дороги.
3. Длина «лежачего полицейского» зависит от разрешенной скорости на этом участке, а вот максимальная высота всегда одинакова. Она не может превышать 0,07 метра.
4. Установка асфальтобетонной неровности возможна только в местах, где есть хорошее освещение.

Правила установки разборных «лежачих полицейских»

1. Элементы собираются из одной или пары пластин, соединяющихся вместе посредством выточенных пазов. В них должны находиться специальные отверстия для надежного крепления болтами к дорожному полотну.
2. Конструкции надлежит легко монтироваться и демонтироваться. Отдельные ее части обязаны без труда меняться, при необходимости.
3. Максимальная высота элементов колеблется от 5 до 6 сантиметров, а длина ИН рассчитывается от предельно разрешенной скорости.
4. Состав ИДН должен быть прочным, но эластичным. Необходим высокий коэффициент сцепления с поверхностью.
5. Обязательно нанесение светоотражающих элементов по ходу движения транспорта для гарантии видимости ИН в ночное время суток.
6. При отсутствии некоторых частей или выступании деталей монтажа эксплуатация ИН опасна для водителей и недопустима. Это может привести к повреждениям автомобильных шин.
7. Осуществляя демонтаж ИН, следует убрать все крепежи, заделать отверстия в дороге и ликвидировать знаки дорожного движения и разметку.
