Самодельная лебедка из стартера: инструкция по применению

Разновидности лебёдок

В зависимости от ситуации можно использовать разные типы лебёдок, которые отличаются приводящими механизм в действие энергиями. Принцип работы в данном случае единый – стальной трос наматывается на барабан, который может вращаться вручную или посредством редуктора двигателя. Как заводская, так и самодельная лебёдка из стартера может быть ручной, гидравлической или электрической.

Рассмотрим их.

Действие механической или ручной лебёдки основано на силе мотора. В плане надёжности данному варианту нет равных. Однако любители отдыхать в условиях бездорожья не особо жалуют такой механизм из-за больших габаритов. Если такая лебёдка изначально предусмотрена в транспортном средстве, водитель будет чувствовать себя максимально защищённым, но не выберет такой вариант при самостоятельной установке механизма. Несмотря на тот факт, что изготовленная ручная лебёдка своими руками будет мощной, она занимает слишком много места в машине.

Электрические варианты пользуются среди водителей внедорожников наибольшим спросом. Барабан вращается посредством электрического мотора, получающего питание от автомобильного аккумулятора

При работе с такими механизмами важно следить за зарядом аккумулятора и оставить достаточно ресурса, чтобы доехать домой. Такие лебёдки отличаются практичностью и рассчитаны на поднятие груза весом до 4 тонн

Именно электрический вариант чаще всего выбирают, если выполняется лебёдка своими руками.
Конструкция гидравлической лебёдки наиболее сложная за счёт дополнительных элементов в виде масляного насоса, бака для масла и гидропривода. Собрать такой механизм самостоятельно сложнее остальных, к тому же лебёдка получается слишком громоздкой. Тем не менее данный вариант обладает и преимуществами, среди которых минимальное потребление энергии в сочетании с высокой мощностью. Целесообразность использования гидравлических лебёдок наблюдается при эксплуатации мотоблоков, тракторов или внедорожников.

Механическая

Не надо путать подобное устройство с ручными механизмами, рассмотренными выше. В данном случае подключается автомобильная лебедка непосредственно к двигателю с использованием коробки отбора мощности. Один из ее вариантов показан на фото

Достоинством такой лебедки является высокое тяговое усилие и надежность, вот только жаль, что использовать ее на большинстве машин нельзя. Дело в том, что только отечественные военные УАЗы комплектуются коробкой отбора мощности, да еще некоторые модели, например, Тойоты или Ниссана. Однако стоит отметить такой ее недостаток, как возможность использования только при запущенном двигателе, если он заглох, то не будет работать и подобная автомобильная лебедка.

Типы самодельных лебёдок

Лебедки делятся на три основных типа: электрические, механические и гидравлические. Четвертый – ручные. Каждая конструкция имеет свои плюсы и минусы, как в процессе конструирования и установки, так и в ходе эксплуатации.

Ручная лебедка – популярный вариант. Минус – ее использование требует применения физических усилий. Преимущество – полная автономность, электроэнергия не требуется. Для того, чтобы вытащить автомобиль, достаточно крепко стоящего дерева или просто вбитого в почву лома. Ручные лебедки делятся на 3 основных вида:

• Рычажные.
• Монтажно-тяговые.
• Барабанные.

В рычажных используется трещотка или храповый механизм. Главных их недостаток – усилие в тяге – от 0,7 до 4 тонн. Преимущество – отсутствие необходимости жесткой фиксации, можно работать на весу. Это самый простой вид лебедок.

Монтажно-тяговые лебедки почти аналогичны рычажным, но не оснащены барабаном. Это самый распространенный вид, причем не только для автомобилей.

Барабанные – самый эффективный вариант. Барабан бывает зубчатый или червячный. Первый изнашивается значительно медленней.

Преимущества барабанных лебедок: тяговое усилие от 0,25 до 5 тонн; тормоз, срабатывающий в нештатной ситуации; длина троса (до 40 метров при диаметре 15 мм). Если толщина больше – можно вытащить любую самую тяжелую машину откуда угодно, а трос не порвется, даже если дать полный газ.

В барабанных лебедках используются:

• Односкоростной шестеренчатый привод. К барабану крепится основная шестерня, которая принимает на себя основную нагрузку. В сцеплении располагается ведущая шестеренка. Коэффициентом усиления выступает соотношение числа их зубцов. На усиление также влияет длина рычага – чем она больше, тем меньше сил требуется приложить. Такая лебедка позволяет силами одного человека вытащить авто весом до 3 тонн.
• Многоскоростной шестеренчатый привод. Такой механизм состоит из двух или нескольких пар шестеренок, благодаря чему коэффициент усиления растет многократно. Минус – низкая скорость при больших нагрузках.
• Червячный привод. Редко применяется для автомобилей в «походных» условиях из-за высоких требований по уходу – червячная пара требует постоянной смазки. Кроме того, такой тип не самым эффективным образом работает с высокими нагрузками и для авто большого веса не подойдет. Преимущество – компактность.

Электрические лебедки

Самый популярный тип самодельной лебедки для автомобиля. Обосновано это ее мощностью, простотой в управлении и надежностью. Кроме того, такой вариант не требует больших затрат при сборке и установке на автомобиль. Такая электролебедка может работать либо на собственном автономном электродвигателе, либо получать питание от установленного в авто генератора. Во втором случае надо посмотреть и сделать расчет монтажа так, чтобы питание с него подавалось не только на лебедку, но и на системы автомобиля.

Популярен вариант с использованием стартера, такую лебёдку легче соорудить собственноручно. Часто используется зиловский стартер СТ230.

Механические лебедки

Механические лебедки работают от двигателя. Производители часто устанавливают их уже на этапе комплектации внедорожников (например, такой автомобильный самовытаскиватель ставится на армейский УАЗ). Эта лебедка подключается к валу и работает за счет трансмиссии. Скорость намотки можно менять понижением или повышением оборотов. Основные преимущества – устойчивость и мощность тяги. Главный минус – работа только при исправном движке.

Часто такой вариант используется для установки на МТЗ – трелевка, например, леса значительно облегчается.

Гидравлическая лебедка

Наиболее конструктивно сложный вариант, поскольку кроме стандартных должен содержать дополнительные элементы: гидравлический привод, бак и насос для масла. Кроме того, устройство сложно назвать компактным. Сборка и установка потребуют значительных усилий. Тем не менее, такая лебедка тратит энергии гораздо меньше электрической, а мощностью ее гораздо выше.

Как сделать раму лебедочного мотоблока

Открыть фотографию Как сделать раму лебедочного мотоблока в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией «Сохранить картинку как. » (правая клавиша мышки). Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Чаще всего вместе с этим материалом по теме

«Конструкция и крепление основных узлов мотоблока лебедки»

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ (ЖМЕМ НА КАРТИНКУ или название):

| Размеры фото: 1709px на 897px ; 306.3 Kb

Переделка мотокультиватора «Техас»в лебёдку облегчает работу в огороде .Ставя плуг и другие орудия можно легко пахать ,сажать картошку,окучивать ,культивировать ,выпахивать картошку,подтаскивать тросом разные грузы.Время установки и потом снятия культиватора занимает не больше 30 минут в одиночку .

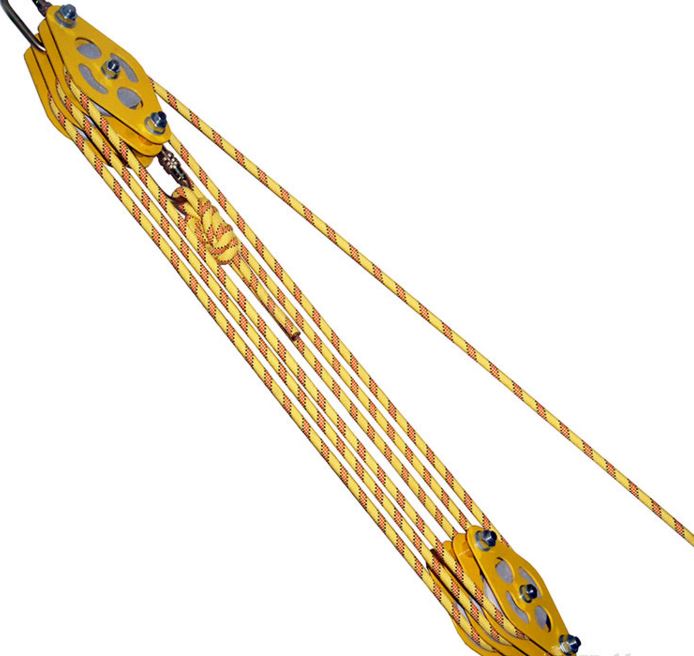

Блок, необходимый для работы лебедки

Ручная лебедка, закрепленная на полу или верстаке, способна лишь перемещать предметы по горизонтали. Для подъема тяжестей на высоту необходимо дополнительное приспособление – блок. Представляет собой шкив с подвесом, через который перекидывается трос.

На чертеже изображен механизм действия комплекта из лебедки и блока.

Причем у этого приспособления есть дополнительные возможности. Каждый добавленный блок увеличивает силу на тросе – вдвое.

Это свойство блочных приводов широко применяется в такелажных работах. При компактном исполнении в помощь лебедке приходит блоковый усилитель.

Все перечисленные приспособления продаются за немалые деньги. И любое из этих изделий можно изготовить самостоятельно.

Цена вопроса

Многие не могут определиться с тем, стоит ли приобрести готовую лебедку или изготовить ее своими руками. Если есть собственный гараж и определенные слесарные навыки, с созданием самодельной конструкции не должно возникнуть проблем. Создаваемая самодельная лебедка состоит из нескольких основных элементов:

Стартер, к примеру, от автомобиля ВАЗ 2101. Встречается он часто, приобрести механизм можно очень дешево

При выборе стартера следует уделить внимание его техническому состоянию. Если во время эксплуатации он подвергался перегреву, то есть вероятность, что он прослужит недолго.
Редуктор в корпусе от электрической дрели

Дрель отечественного происхождения обойдется дешево, особенно вариант исполнения с перегоревшим электрическим двигателем. Стоит уделять внимание моделям с высоким показателем мощности, так как они будут обладать износостойким редуктором.
Станина может быть изготовлена из металлических пластин и швеллера. Очень часто в гараже можно встретить требуемое количество металла для изготовления станины. Создаваемая конструкция должна иметь отверстия, которыми она будет крепиться к бамперу или другому элементу автомобиля.
Ось для барабана придется приобрести отдельно в пункте приема металлолома. Не стоит забывать о том, что вал должен иметь шестерню. Кроме этого, уделяется внимание прямолинейности центральной оси, так как изгиб вала приведет к биению и другим проблемам.

В магазине придется купить только трос с крюком. С учетом этого можно сказать, что самодельная лебедка обходится практически даром, в то время стоимость покупного варианта исполнения может достигать несколько десятков тысяч рублей.

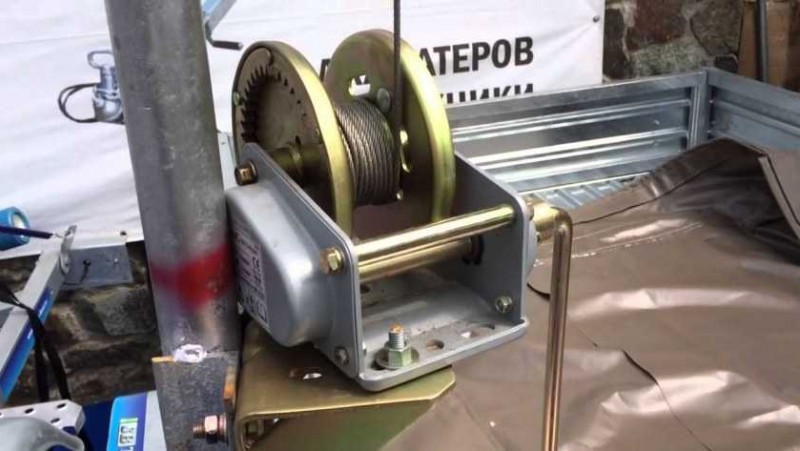

Барабанная ручная лебёдка

Самый простой способ, как сделать лебёдку своими руками – изготовить ручной привод, приводящий в движение барабан. Для этого можно использовать подручные средства. Чаще всего применяют запчасти от велосипедов.

Барабан приводится в действие вручную, поэтому такой агрегат не рассчитан на высокие нагрузки, но вполне подойдёт для бытовой эксплуатации.

Конструкция включает такие элементы:

• барабан;
• редуктор;
• опора;
• рукоятка.

Можно использовать такие типы барабанов:

• зубчатый;
• червячный.

Если планируется перемещение тяжёлых грузов, лучше использовать червячный барабан. Он значительно больше увеличивает усилие, прилагаемое к рукоятке. Такой барабан не требует ручного торможения, стопорится автоматически, когда на рукоятку перестаёт подаваться усилие.

Минус заключается в самом червячном механизме, имеющем сложную конструкцию. Узел нуждается в регулярной смазке. Лебёдка ручная, своими руками сделанная из зубчатого барабана, менее требовательна в обслуживании, проще в ремонте, но рассчитана на меньшие нагрузки.

Инструкция по изготовлению

На изготовление рассматриваемого устройства уходит относительно небольшое количество времени. Конструкция состоит из нескольких блоков, устанавливается и самовытаскиватель, но не всегда. Инструкция по изготовлению лебедки выглядит следующим образом:

1. В качестве основного механизма применяется стартер от «Жигулей». Он идеально подходит для того, чтобы создавать требующееся усилие. Кроме этого, подобный стартер обходится практически даром.
2. В верхней части создаваемого устройства устанавливается втягивающее реле с силовыми контактами. Они требуются на тот случай, если будет оказываться высокая нагрузка.
3. Для того чтобы лебедка была компактной, подбирается редуктор от небольшой дрели. Найти этот механизм довольно просто, так как на рынке встречается огромное количество сверл со сгоревшим электрическим двигателем. Особых требований к редуктору не предъявляется, главное, он должен быть надежным и мощным.
4. Проводится сопряжение вала редуктора с ответной частью стартерного мотора. Для этого применяется метод электросварки, который позволяет получить качественное и надежное неразъемное соединение.
5. Специалисты не рекомендуют проводить установку демпферов. Это связано с тем, что на ось всегда во время работы воздействует серьезная нагрузка. Применяемое демпфирующее устройство находится в замкнутом положении, поэтому оно может сломаться.
6. Для увеличения передаточного отношения применяется стартер с планетарным редуктором. Сложность конструкции определяет то, что приспособить ее к поставленной задаче не так просто, как обычный вариант исполнения.
7. Корпус редуктора должен быть прочно соединен с корпусом электрического двигателя. Для защиты лебедки от воздействия окружающей среды создается специальный корпус, желательно разъемного типа. Во многих случаях рекомендуют создавать именно разъемную конструкцию, так как время от времени нужно проводить обслуживание подшипников мотора и механизма редуктора.
8. Следующий шаг заключается в создании барабана. Именно на нем будет проводиться наматывание троса. Изготовить барабан можно в домашних условиях из трубы, которая имеет диаметр около 180 мм и толщину стенок 2−3 мм. При меньшей толщине стенок труба может сильно деформироваться.
9. Для фиксации троса на барабане он должен иметь щеки. Изготавливаются они просто: вырезаются из стальной пластины, после чего создаются отверстия для размещения вала. Щеки привариваются к барабану по сторонам.
10. В качестве силового вала применяется элемент конструкции списанной электрифицированной задвижки. Она довольно часто применяется при создании нефтепроводов. Для передачи вращения устанавливается пара шестерен.
11. Все применяемые элементы должны быть надежно сварены между собой. Это связано с тем, что даже незначительный дефект может привести к появлению трещины. Слишком высокая нагрузка станет причиной выхода механизма из строя в самый ответственный момент.
12. Для крепления лебедки создается станина, при изготовлении которой используется швеллер и стальная пластина с толщиной не менее 5 мм. Уголок крепится с нижней части для того, чтобы сделать конструкцию более жесткой.
13. Боковые стенки изготавливаются при применении листового металла толщиной 3−5 мм. Тонкие листы могут деформироваться при сильном натягивании троса.
14. Наиболее ответственная часть конструкции представлена креплением оси барабана. Именно на нее будет передаваться высокая нагрузка. Для фиксации оси рекомендуется использовать подшипники с подиумами. Они обладают высокой устойчивостью к механическому воздействию. Встретить подобные подшипники можно в цехах заброшенных заводов или в пунктах сбора металлолома. Если были найдены обычные подшипники, то к бортикам приваривается обойма.

Выбор редуктора

Следующей проблемой является выбор редуктора. Любая лебедка электрическая 220 В своими руками должна содержать в себе механизм, который будет передавать вращение с большим тяговым усилием. Существуют следующие разновидности редукторов:

• Червячные, передают вращение под углом 90 градусов, не требуют устройств для торможения, так как обладают хорошими самотормозящими свойствами.

• Для лебёдок не используются из-за сложности перпендикулярного расположения главного приводного и вторичного валов.
• Цилиндрические, представляют собой одну или несколько пар шестерен в одной плоскости, находящихся в зацеплении. Вращение передается с меньшего колеса на большее. Обладают высокой надёжностью, но меньшим тяговым усилием. Удобны для использования при конструировании самодельных лебедок.

Планетарный редуктор, самый распространенный на сегодняшний момент. Состоит обычно из 3 сателлитов, солнечной, коронной шестерни и водила. Обладают увеличенным рабочим ресурсом, передаваемой мощностью, но сложны в конструктиве.

Самым простым решением при изготовлении агрегата, электрическая лебедка на 220 В, конечно, всегда можно воспользоваться преобразователем, тем более в продаже имеются готовые устройства высоких мощностей. В качестве приводного двигателя можно применить асинхронный мотор, но лучше воспользоваться двигателем от стиральной машины. Современные модели являются довольно мощными и производительными.

https://youtube.com/watch?v=2eGm6pMyIlc

Монтаж

После того, как сама конструкция лебедки готова, можно ее устанавливать на УАЗ. Сперва тщательно подготавливаем площадку. Но сперва определяемся: будем устанавливать лебедку спереди или сзади. Обычно многие предпочитают переднее расположение в центральной части бампера. В качестве площадки для устройства обычно используют швеллер. Его кусок хорошо становится на раму авто.

Примерная ширина куска:

240 мм, в длину он должен быть с метр, а в высоту – до 10 сантиметров. Тогда получится идеальная площадка для установки устройства. Для проведения работ снимаем бампер (с кенгурятником, если он имеется в наличии), решетку радиатора для облегчения доступа. Конструкцию монтируем на мощные болты (4-х будет достаточно) на площадке из куска швеллера.

Держаться должно очень прочно, ведь вес машины до 2-х тонн. Сам приводной блок разумнее разместить в салоне, так как там он меньше будет подвергаться воздействию погодных условий. Ну вот, лебедка на УАЗ своими руками готова к применению. Можно начинать проводить испытание конструкции на прочность и производительность, причем делать это лучше в полевых условиях.

Лебедка, собранная своими руками – цена вопроса

При наличии собственного гаража или сарая с хламом, накопившемся за несколько лет домашнего слесарного творчества – стоимость изделия определяет цена баллончика с краской для финальной доработки.

А в принципе, компоненты следующие:

• Стартер от автомобиля ВАЗ 2101 без планетарного редуктора (исправный, валялся в гараже);
• Редуктор в корпусе от электродрели отечественного производства (приобретен на блошином рынке за эквивалент стоимости 0,5 водки);
• Обрезок водопроводной трубы, найден в сарае;
• Металл для станины, стенок корпуса, барабана. Также найден в сарае;
• Ось барабана – приобретена в пункте приема металлолома за гроши;
• Трос и крюк куплен в магазине товаров для туризма.

С учетом стоимости новой лебедки – цену вопроса можно признать нулевой. При этом за безопасность устройства может поручиться владелец. Каждая деталь и сварной шов проверен лично изготовителем.

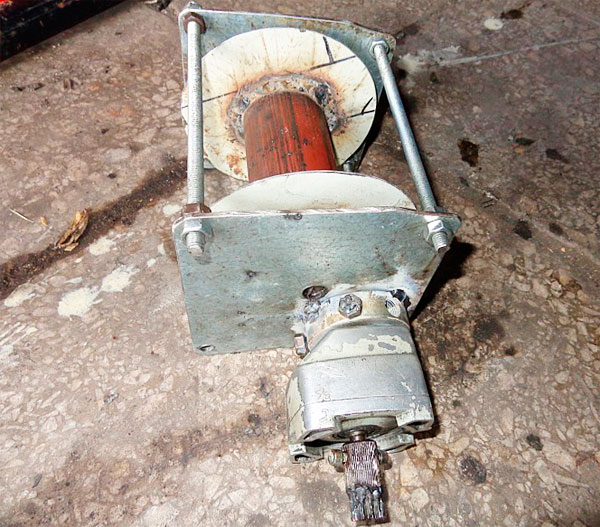

Для изготовления самодельной лебёдки автор использовал стартер от ВАЗ 21015. Двигатель от стартёра авто рассчитан на кратковременную работу и быстро перегревается, но вполне подходит для изготовления электролебёдки.

Также нам понадобится понижающий редуктор от перфоратора, найти редуктор можно на блошином рынке, в данной самоделке автор взял редуктор от старой дрели советского производства с передаточным числом 1 х 20.

Вал двигателя нужно соединить с валом редуктора, сделать это можно с помощью переходной муфты и шплинтов или просто приварить их сваркой.

Собран в единый корпус.

Теперь сделаем барабан для лебёдки из куска металлической тубы и листового металла толщиной — 3 мм.

В трубе закреплён болт под крепление троса.

Из металла вырезаем два круга с отверстием по середине и привариваем их к трубе.

К барабану нужно приварить шестерню с валом. В этой самоделке вал с шестернёй взят со списанного механизма задвижки нефтепровода.

Барабан вращается на двух подшипниках которые приварены к крышкам станины лебёдки.

Барабан с шестернёй в сборе.

Как вариант можно взять чертежи барабана ручной лебёдки.

Чтобы трос не слетал с барабана к корпусу лебёдки привариваем направляющую проушину.

Редуктор закреплён на станине лебёдки, автор прикрепил редуктор с помощью трубного клуппа под нарезку резьбы.

Сопоставляем шестерёнку вала редуктора с шестерёнкой барабана. Передаточное число шестерни 1 х 5.

Схема подключения реверса на лебёдке.

Наматываем трос на барабан, толщина троса 6 – 10 мм.

Также нельзя цеплять за металлический трос автомобиль от которого запитана электролебёдка, как вариант можно воспользоваться тканевым тросом или переделать щёточный узел на электродвигателе, изолировать массу на самой лебёдке.

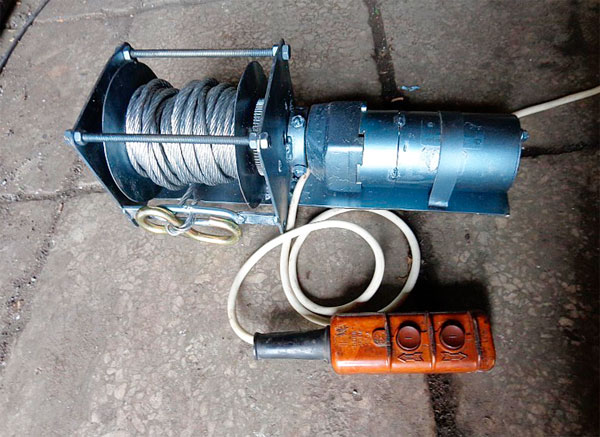

Самодельная лебёдка из стартера спокойно вытащит легковой автомобиль из грязи в том числе и УАЗ «буханку».

Автор самоделки: Николай Евдокимов.

Интересное видео: автор показывает свою самодельную лебёдку из стартера ВАЗ 21010

Самодельные лебёдки из различных материалов

Лебедку можно сделать из самых разных легкодоступных материалов. В основном это запасные части от автотехники, других устройств и механизмов, срок эксплуатации которых закончен. Найти подручный материал – металлические трубы, листы железа, разные виды тросов тоже не проблема. Есть несколько типов лебедок, пользующихся повышенной популярностью.

Лебедка из стартера

Лебедка из стартера своими руками – удобный для экономии денег вариант. Чтобы самодельная лебедка из стартера реализовала свой потенциал, понадобятся:

• Редукторный стартер на 12 вольт (от ВАЗа 2106 или 2110 найти легко).
• В качестве редуктора (понижающего) можно обойтись узлом от дрели.
• Для кожуха, закрывающего пространство между двигателем и редуктором, подойдет часть трубы (например, из ПВХ). Он должен легко разбираться, для доступ внутрь и профилактики устройства.
• Барабан часто делают из прочной (от 120 мм) стальной трубы и листового железа (2-3 мм).
• Шестеренки, трос, электропроводка.

ВАЖНО! Чтобы аккумулятор не сел быстро, стоит снизить потребление электропривода. Лучше использовать 12 вольтовый стартер с планетарным редуктором

Это самый компактный и лёгкий вариант.

Чтобы сделать такую лебедку из стартера, из листа металла делается площадка, на нее крепятся узлы. К затем привариваются посадочные места для барабана. Редуктор приваривается так, чтобы первичный вал находился сверху. К редуктору крепится переходник для стартера, на первичный вал – зубья шестерни. Для этого используется венец маховика. Затем крепится стартер и проводка.

Лебедка из моторчика дворника

Чтобы сделать лебедку, можно использовать моторчик, который раньше использовал для своей работы стеклоочиститель или дворники. Эти устройства способны показывать неплохие результаты и поднимать вес до 300 кг.

Популярно применение такого механизма, чтобы смонтировать отвал на автомобиль достаточной проходимости (например, «Нива») – для чистки снега или подобных задач.

Лебедка из камазовской трещотки

Тормозная трещотка (самовыравнивающий механизм для регулировки тормозов) от грузовика – популярный вариант для самодельной лебедки. Многие используют камазовский вариант трещотки, поскольку КАМАЗ широко распространен и детали от него найти легко. Такой механизм может поднять от 400 кг до 2 тонн. Популярность такого варианта обусловлена использованием в механизме червячного редуктора.

ВАЖНО! Местом использования такого устройства часто бывает гараж, где требуется перемещать тяжелые грузы. Гаражный вариант используется для работы с крупными деталями автомобилей

Такой механизм можно установить на катер, чтобы облегчить погрузку-разгрузку или поднятие-сброс якоря. Якорный механизм такой лебедки должен предусматривать функцию автосброса.

Для изготовления понадобятся:

• Две задние трещотки грузовика.
• Два крюка.
• Трос толщиной 4-5 мм.
• Кулак для разжимания тормозных колодок.
• Болт для крепления крюка.

Лебедка из червячного редуктора

Главное удобство червячного редуктора, помимо грузоподъемности, это возможность не использовать тормоз барабана. Один из популярных вариантов такой лебедки – редуктор от дверей троллейбуса. Ему хватает передаточного числа для достаточно тяжелых грузов, его удобно крепить.

Что может пригодиться для лебедки из подручных материалов

Чтобы делать самодельную лебедку пригодится любой лом и любые рабочие детали, оказавшиеся в пределах доступности. Источником двигателя для электролебедки может стать мотопила, мотороллер или стиральная машина-автомат (если работает мотор). Пригодятся обрезки тонкостенных и толстостенных труб, подшипники, шестерни, стартеры от старых автомобилей, трещотки от грузовиков, мотоциклетный диск сцепления и т.д. Докупать придется разве что трос, и что-нибудь не очень дорогое. Из оборудования хватит сварочного аппарата и токарного станка.

Правила безопасности

Запрещается переступать через любой натянутый трос. Во время работы не обойтись без специализированных перчаток, имеющих уплотнительные элементы на кончиках пальцев, либо качественных брезентовых. Настоятельно не рекомендуется использование обычных перчаток.

Не стоит забывать о возможности разрыва троса, так как это крайне опасно как для техники, так и для людей. В центре желательно помещать груз для обеспечения безопасности. Крепление троса осуществляется только за прочные качественные элементы.

Перед тем как будет применяться лебедка автомобильная, трос должен быть полностью размотан, после чего он осторожно, но по возможности плотнее, наматывается обратно с обязательным натяжением. Благодаря этому можно избежать запутывания, которое способно привести к заклиниванию барабана. Полная размотка обеспечивает максимальную эффективность, низкий уровень повреждения и должную упругость

Полная размотка обеспечивает максимальную эффективность, низкий уровень повреждения и должную упругость.

Конструкция

Прежде чем приступать к изготовлению лебедки своими руками следует рассмотреть особенности конструкции. Устройство лебедки для авто может существенно отличаться, к примеру, по типу используемого привода при изготовлении.

Классическая конструкция автомобильной или мотолебедки имеет следующие особенности:

1. Барабан, на который проводится накручивание применяемой лебедки. Лебедки самодельные для автомобиля могут иметь различные размеры применяемого барабана. Стоит учитывать, с увеличением его размера можно проводить наматывание большого количества троса, но и нагрузка также повышается.
2. Привод. Конструкция предусматривает создание усилия, за счет которого и происходит наматывание троса. Существуют самые различные схемы привода, все они обладают определенными достоинствами и недостатками.
3. Очень часто устанавливается редуктор. Она предназначен для повышения передаваемого усилия на барабан.
4. Чертежи предусматривают и наличие самой различной основы. Стоит учитывать, что шасси должно обладать высокой устойчивостью к нагрузке, надежно крепиться к основанию.
5. Самодельная таль.

Скачать чертежи, по которым будет проводится создание конструкции можно в интернете. Технология сборки во многом зависит от сложности реализуемого проекта.

Какой редукторный механизм подойдет

Мотор-редуктор отвечает за тяговую мощность, надежность (стабильность) работы и безопасность использования лебедочной конструкции. В зависимости от типа самого подъемника, это может быть (по убыванию популярности):

• планетарный мотор-редуктор с тормозом (используется редко);
• цилиндрический редуктор (2 ступени передач);
• червячный редуктор для лебедки с электромотором (наиболее распространенный вариант).

Наибольшее распространение получила лебедка с червячным редуктором. Это самый сбалансированный вариант в плане цены и мощности работы. Правда, цилиндрическая альтернатива позволяет нарастить характеристики подъемника (вместе с шумом).

Выбор оборудования

Одним из ключевых условий правильного выбора цилиндрического или червячного редуктора является мощность электромотора. Это расчетная величина, которая определяется на базе номинальных (паспортных) характеристик подключаемых устройств, а именно:

• скорости подъема;
• КПД червячного или цилиндрического редуктора;
• размера барабана и т. д.

При проведении расчета редуктора за основу принимают 4 показателя:

• режим;
• передаточные числа (фактические, номинальные);
• расстояние между осями;
• уровень нагрузки (консольной) на выходной (тихоходный) вал червячного редуктора.
