Chevrolet lacetti silver бортжурнал светодиодные лампочки в габариты

Замена габаритных лампочек в дорестайлинговых моделях

Для этого нужно сперва подготовить автомобиль так, как указывалось выше (установить на ровную поверхность и заглушить двигатель), а затем приступать к монтажным работам:

1. Откройте крышку капота и открепите минусовой провод от АКБ (для избежания короткого замыкания).
2. Снимите штекеры, идущие к лампам, а затем достаньте элемент, в который устанавливается штекер.
3. Крутите лампочку по ходу вращения часовой стрелки на 45 — 60 градусов, после этого извлекайте запчасть. Для демонтажа лампы аккуратно дёрните её на себя. Само гнездо сперва вращается вместе с источником света, затем он извлекается.
4. Установите новую лампочку и проведите обратный демонтаж.

Это интересно: 9 основных штрафов за неправильную парковку в 2018 году и советы автоюриста, как их избежать

Почему многие водители считают по-прежнему, что за установку светодиодных ламп нет ни какой ответственности?

Действительно, в нашей стране на сегодня сложился интересный парадокс. Например, большинство из водителей знают о том, что за установку в галогенные фары ксеноновых ламп в России предусмотрена административная ответственность, в виде лишения водительских прав. Именно по этой причине мы с вами больше не видим на автодороге массу автомобилей с «колхозным» ксеноном. Ведь согласитесь друзья с нами, что ответственность за нелегальную установку ксеноновых ламп очень даже суровая.

Но почему же тогда с каждым годом на дорогах России появляется все больше и больше машин со светодиодными лампами, которые, как правило устанавливаются автовладельцами транспортных средств самостоятельно?

А дело в том, что огромное количество автомобилистов считают со своей стороны, что эти светодиодные лампы можно устанавливать в переднюю оптику автомобиля. Особенно, если учитывать, что многие продавцы светодиодных ламп ближнего и дальнего света предоставляют большое количество различных сертификатов и разрешений заверяя тем самым покупателей, что LED-лампы в галогенную или ксеноновую оптику доступные в продаже действительно разрешены в нашей стране для применения.

Но на деле выясняется следующее, что большинство сертификатов на подобные лампы на момент их продажи либо уже не действуют, либо они приостановлены.

Так же не стоит забывать и том, что если продажа LED-ламп разрешена и имеются действующие разрешения с сертификатом, то это совсем не означает, что каждый автовладелец имеет право устанавливать в передние фары своей машины эти лампы.

Поэтому, такое наличие сертификации светодиодных ламп на территории России не будет означать, что вы имеете право установить их в свою машину. Да, купить вы их можете. Но не более того, и тем-более, если ваши передние фары строго предназначены только для работы с ксеноновыми или галогенными лампами.

То есть, ситуация выходит точно такая, как и с ксеноновыми лампами установка которых категорически запрещена в автомобили, особенно оснащенных передней оптикой предназначеной для галогенных ламп накаливания.

Соответственно, установив в свои галогенные или ксеноновые фары LED-ламы ближнего и дальнего света Вы грубо нарушите действующее Российское законодательство, то есть:

статью 12.5 части 3 КоАП РФ:

3. Управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, -влечет лишение права управления транспортными средствами на срок от шести месяцев до одного года с конфискацией указанных приборов и приспособлений.

Противотуманные габариты

Могут быть установлены с целью подсветки дороги в вечернее время или днем. Эта категория ламп называется противотуманными. Они имеют ряд характерных особенностей.

Представленные разновидности осветительных приборов являются дополнительным прибором для освещения. Во многих странах законодательством предусмотрено включение габаритных огней автомобиля даже днем

Особенно это важно делать в пасмурную погоду, при езде по трассе

Подобный осветитель не сможет заменить по яркости галогеновую или ксеноновую лампу. Однако он способен выделить из потока своего владельца. Статистика свидетельствует, что подобные меры безопасности снижают вероятность ДТП.

Разъем цоколя подобных ламп стандартный. Они имеют низкое энергопотребление. Это позволяет аккумулятору работать длительное время без подзарядки. Появление на рынке автопродукции различных ламп с улучшенными свойствами позволило значительно улучшить эксплуатацию противотуманных разновидностей. Они работают в разы дольше, чем обычные штатные приборы

Это крайне важно, так как лампа в таком режиме должна работать без перерывов длительное время

Продаются под известными брендами. Приобретая подобную продукцию, можно не сомневаться в ее качестве. Дешевая китайская продукция может разочаровать пользователя. Опытные водители утверждают, что такие лампы выходят из строя буквально через месяц после начала их эксплуатации. Их яркость не соответствует заявленным характеристикам.

Чтобы не стать жертвой обмана, следует приобретать фирменную продукцию. Лучшими во всем мире признаны диодные Philips, MTF. Их продукция полностью соответствует современным требованиям.

Свечение светодиодов может иметь определенный оттенок. Белые габариты могут несколько отличаться от штатной лампы. В них присутствует синий, фиолетовый, желтый оттенок. Следует подбирать приборы, максимально соответствующие излучению головных габаритных огней.

Рассмотрев, какими особенностями обладают различные светодиоды в габариты,
каждый водитель сможет подобрать для своего автомобиля лучший вариант осветительных приборов.

Передние и задние габаритные огни

Габариты неспроста делят на передние и задние. Они несколько различаются по конструкции и спектру применения:

1. Передние габаритные огни обычно называют парковочными лампами или подфарниками. Они располагаются спереди автомобиля, причем всегда на одной линии. В устаревших моделях почти всегда выносились на крылья. Согласно закону, должны светить белым, но на практике работники дорожных служб закрывают глаза на использование оранжевых ламп. А вот что они игнорировать не будут, так это нарушение правила дорожного движения, гласящего: ночью, а также в условиях ухудшенной видимости водитель обязан включать габариты вместе с другими оптическими устройствами;
2. Задние габариты имеют те же особенности установки, что и передние. Включать их нужно при движении ночью, а также при остановке автомобиля. Такие габариты обязаны быть красными.

Номинальная мощность и яркость

Разберем требования к передним габаритным огням по регламенту эксплуатации автомобиля. Изначально, на заводе большинство авто комплектуется бесцокольными W5W (он же T10), номинальной мощность 5Вт и световым потоком 50 Люмен, и этого достаточно для безопасной эксплуатации транспорта. Но почему-то многие покупатели, увидев ассортимент магазина, пытаются выбрать максимальную мощность. В результате этого, чтобы купить пару ламп за 200 руб. яркостью 50-100 Люмен, они покупают за 1000 руб. на 300-500 Люмен. Но оказывается, что мощные долго не служат, в итоге денежка ушла на ветер.

Напряжение

Следующим параметром, принципиально дифференцирующим лампы по сферам использования в быту, является напряжение электросети, которое для конкретного вида ламп будет рабочим. Стандартизировано несколько диапазонов напряжения, и самыми распространенными при этом являются лампы с рабочим напряжением в 220 Вольт. В случае подключения лампы в сеть с большим напряжением, чем то, на которое она рассчитана, она неминуемо перегорит. При меньшем напряжении она будет выдавать существенно меньше света, что сводит на нет возможность ее применения по назначению. Данные о рабочем напряжении каждой лампы указаны в ее маркировке.

Таблица автомобильных ламп и их заменяемость.

Таблица-список автомобильных ламп

Обозначения в таблице представлены в двух форматах. Новом международном и старом обозначении автомобильных ламп. Дополнительное изображение поможет идентифицировать лампу.

* На первый взгляд абсолютно идентичны лампы H8, H9, h20, h21, h22 и h23, но это не так!

Мощность — 35W

Напряжение — 12V

Световой поток — 800 лм

Цоколь — PGj19-1

Мощность — 55W

Напряжение — 12V

Световой поток — 1350 лм

Цоколь — PGj19-2

H9

Мощность — 65W

Напряжение — 12V

Световой поток — 2100 лм

Цоколь — PGj19-5

1. потребляемая мощность у всех этих ламп разная, что говорит о различных требованиях к проводке автомобиля. Так, например, для лампы h21 потребуются более толстые провода, т.к. ее номинальная мощность 55W, а максимальная порядка 62W. Если вместо H8 Вы установите лампы h21, то это может привести к сгоранию предохранителя или в крайнем случае, к возгоранию электропроводки автомобиля, что недопустимо;
2. производители автомобильных ламп позаботились и выполнили цоколя этих ламп с небольшими отличиями. У каждой из этих ламп есть три «усика», дак вот выполнены они с небольшими отличиями, чтобы потребитель не смог установить одну лампу в замен другой и подверг свой автомобиль и себя опастности;
3. и наконец последняя причина это разъем, как видно на фото, разъем у данных ламп разный, что также не позволит установить одну лампу вместо другой.

Цоколи ламп W5W, WY5W, W16W одинаковые, но диаметр самой лампы W16W намного больше, поэтому она может подойти не во все гнезда W5W. W5W, соответственно подойдет вместо любой W16W.

Взаимозаменяемы цоколи ламп P21W, R5W, R10W, RY10W.

Типы цоколей автомобильных ламп.

В зависимости от количества контактов у цоколя лампы добавляется соответствующая буква.

s — один контактd — два контактаt — три контактаq — четыре контактаp — пять контактов

А – лампа автомобильная.АМН – лампа автомобильная миниатюрная.АС – софитная лампа автомобильная.АКГ – кварцевая галогенная автомобильная лампа.Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.R2 — Диамтр колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт.SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.

Буква «Y» в названии обозначает, что цвет лампы — желтый (yellow).

Обозначение «/4W», «/5W» и «/7W» показывает, что лампа имеет 2 нити накаливания (в светодиодных лампах — 2 режима работы: мягко/ярко). Цоколи ламп одинаковые. Разница в мощности: у ламп накаливания: 4W, 5W и 7W соответственно.

Цокольные лампы -T4W, P21W, P21/4W, P21/5W, R5W, R10W, RY10W для габаритов, поворотников, стоп-сигналов.

Безцокольные лампы — W16W, W21W, WY21W, W21/5W, P27W, P27/7W, T5.

Применяемость.

Как определить какой тип ксеноновых ламп установлен в вашем автомобиле?

Многие ксеноновые автомобильные ламы на первый взгляд одинаковые, но это не так. Они абсолютно разные по внешнему виду, характеристикам и служат для разных целей.

Последняя буква:

• S — Для линзованной оптики.
• R — Для рефлекторной оптики.

Напряжение:

• D1S/D1R — 85v.
• D2S/D2R — 85v.
• D3S/D3R — 45v.
• D4S/D4R — 45v.

Не взаимозаменяемы!

Если лампа в автомобиле отсутствует по какой-либо причине? Определяем по посадочному отверстию. Которое соответственно будет в зеркальном виде.

Причины замены лампочки габаритных огней

Замена ламп в рестайлинговых и дорестайлинговых автомобилях отличается. Как правило, в первом случае замену проводить несколько сложнее. В нынешнее время замену нужно производить уже не так часто потому, что на место старых ламп накаливания пришли светодиоды. Однако бывают ситуации, при которых замену точно стоит проводить:

1. Вы хотите улучшить внешний вид автомобиля и получить большую яркость лампочек. При этом стоит помнить, что светодиоды неплохо комбинируются с холодным ксеноном.
2. Вы хотите увеличить срок службы габаритных огней. Светодиоды обладают более долгим сроком службы, чем лампы накаливания.
3. Вы хотите снизить количество потребляемой электроэнергии или просто не отставать от современных технологических тенденций.

Причины неисправности лампы могут крыться в заводском браке. Дешёвые китайские лампы довольно часто выходят из строя ранее заявленного окончания срока эксплуатации. Также неисправность может скрываться в электросети автомобиля либо негерметичности фары.

Установка светодиодных фар: разные варианты

С точки зрения законодательства установка диодных фар будет иметь принципиальное различие в таких случаях:

• Заводская установка светодиодных фар. Сертификацию светотехники проводит сам производитель, покупателю заботиться ни о чем не нужно.
• Установка светодиодных фар, штатно устанавливаемых  на автомобиль заводом-изготовителем. Потребуется переоформление в ГИБДД, согласование установки не требуется.
• Установка светодиодных фар, когда производителем такой тип фар не предусматривался. Потребуется согласование установки и переоформление в ГИБДД.

Рассмотрим последние два варианта, так как первый дополнительных пояснений не требует.

Установка светодиодных лампочек в галогеновые фары

Допустим, Вы владелец обычного автомобиля с галогеновой оптикой, и желаете установить светодиодные лампы вместо галогеновых. Рассмотрим эту ситуацию с точки зрения ПДД.Как известно, автомобильные фары изготавливаются всегда для определенного типа ламп, и имеют соответствующую маркировку. Например, если установить ксеноновую лампу в фару, предназначенную для галогеновых ламп, мы получим существенный «засвет» по краям – отражатель рассчитан на практически точечный источник света в нужной точке, ксеноновая же лампа представляет собой цилиндр, заполненный светящимся газом. Поэтому точной фокусировки светового потока не происходит, и такие фары всегда будут слепить встречных водителей и всех вокруг.

Так можно ли установить светодиодные лампы в галогеновые фары?

Нет, так как это приводит к выполнению пункта 3.1 Приложения к ПДД «Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств»

Перечень неисправностей, п. 3.1. Количество, тип, цвет, расположение и режим работы внешних световых приборов не соответствуют требованиям конструкции транспортного средства.

Наказание за данное нарушение предусмотрено частью 1 статьи 12.5 КоАП:

КоАП рФ, ст. 12.5 ч 1. Управление транспортным средством при наличии неисправностей или условий, при которых в соответствии с Основными положениями по допуску транспортных средств к эксплуатации и обязанностями должностных лиц по обеспечению безопасности дорожного движения эксплуатация транспортного средства запрещена, за исключением неисправностей и условий, указанных в частях 2 — 7 настоящей статьи, -влечет предупреждение или наложение административного штрафа в размере пятисот рублей.

Таким образом максимальный штраф за установку светодиодных лампочек составляет 500 рублей.Как инспектор проверит тип фар на автомобиле? Очень просто – по заводской маркировке на стекле фары. Подробнее о маркировках фар мы рассказывали в материале Разрешены ли ксеноновые лампы?

Можно ли установить диодные фары вместо галогеновых?

Если говорить о замене целиком фар на предназначенные для светодиодных ламп, то такая переделка обычно возможна. Речь идет о переоборудовании автомобиля, которое осуществляется в соответствии с Техническим регламентом таможенного союза «О безопасности колесных транспортных средств»:

75. Проверка выполнения требований к транспортным средствам, находящимся в эксплуатации, в случае внесения изменений в их конструкцию осуществляется в форме предварительной технической экспертизы конструкции на предмет возможности внесения изменений и последующей проверки безопасности конструкции и технического осмотра транспортного средства с внесенными в конструкцию изменениями.В ходе предварительной технической экспертизы удостоверяются в том, что после внесения изменений в конструкцию транспортного средства, сохранится его соответствие требованиям настоящего технического регламента, действовавшим на момент выпуска транспортного средства в обращение.В ходе проверки безопасности конструкции транспортного средства удостоверяются в том, что после внесения изменений в конструкцию транспортного средства его безопасность соответствует требованиям настоящего технического регламента.

То есть для того, чтобы узаконить переоборудование автомобиля, существует две проверки: одна из них — до переоборудования, и носит характер согласования: возможно, желаемое переоборудование вообще невозможно на рассматриваемой модели авто. Вторая проверка проводится после внесенных изменений и оценивает уровень безопасности конструкции после переоборудования.

Можно ли использовать светодиоды в габаритах

Можно, так как они по своему разъему(цоколю) ничем не отличаются от обычных ламп накаливания и можно без проблем поставить их в штатное место. В большинстве японских авто замена ламп накаливания происходит без осложнений, связанных с тем что мощность светодиодов меньше, чем у обычных ламп.В результате показывается ошибка на приборной панели. Избежать этих ошибок позволяет установка габаритов с обманкой.

Есть возможность поставить как очень яркие светодиоды в габариты с высокой стоимостью, так и недорогие с невысоким уровнем яркости.

В остальных случаях выбор такой светотехники — идеальный вариант. Преимущества очевидны:

• Установив светодиоды вместо габаритов, вы сделаете ваше авто более стильным и заметным.
• Такие фонари потребляют намного меньше электроэнергии, чем галогеновые аналоги.
• Срок службы ламп составляет до 100 000 часов.

К недостатку можно отнести высокую стоимость ярких ламп. Далее мы рассмотрим, какие светодиоды поставить в габариты.

Какие светодиоды поставить в габариты

При выборе новой светотехники нужно обратить внимание на следующие параметры:

1. Цветовая температура. Практически все автолюбители советуют устанавливать со значением этого показателя до 5000 K и избегать холодных оттенков. Это обусловлено тем, что существенно отличающиеся цвета привлекают сотрудников ГИБДД.
2. Размер и яркость. Новые лампы должны по всем параметрам соответствовать штатному цоколю.

Наиболее эффектно смотрятся многоэлементные модели. Такие лампы отличает плавное перераспределение лучей.

Необходимо также помнить о требуемых цветах передних и задних парковочных фонарей. Для подфарников нужен приближенный к галогеновому светодиод, белый габарит не привлечет внимания инспектора. Главное не переборщить с яркостью.

По этой же причине помещаемые светодиоды в задние габариты должны быть красного цвета.

Установка в задние габариты

Во многих автомобилях используются совмещенные лампы (цоколь BAY15D).Некоторым транспортным средствам может потребоваться одноконтактный фонарь (цоколь BA15S) в качестве стоп-сигнала.

Для японских авто необходимы следующие модели: «W21/5W» и «W21W».

Схема установки

Порядок проведения работ (на примере MazdaCX-7):

1. Открыть багажник и снять защитный кожух.
2. Достать патрон из корпуса фонаря.
3. Произвести замену лампы.

От правильного выбора осветительных приборов зависит безопасность водителя, а также всех остальных участников дорожно-транспортного движения. По этой причине к выбору ламп для фар подходят с особой щепетильностью. Сегодня большую популярность получили светодиодные разновидности. Они способны удовлетворить все требования, выдвигаемые к освещению дороги.

Могут отличаться яркостью, конфигурацией, цветом свечения и еще множеством других параметров. Чтобы выбрать оптимальный вариант, необходимо рассмотреть советы экспертов. Они помогут разобраться в существующем разнообразии светодиодов для фар.

Рейтинг лучших

Светодиодные приборы незаменимы в каждом автомобиле из-за того, что их устанавливают для габаритных огней и другого освещения

Чтобы они светили ярко необходимо обратить внимание на характеристики популярных брендов

W5W PHILIPS X-TREMEVISION

Модель излучает в пять раз больше теплого света в отличие от других лампочек. Параметры источников света одинаковые, поэтому их можно устанавливать в любые машины, не изменяя строение фар. У Philips X-tremeVision есть линза, которая распространяет свечение на 360º.

• производитель — Голландия;
• серия — X-tremeVision LED;
• срок использования — примерно 12 лет;
• достоинства — светодиодные LED;
• напряжение — 15 Вольт;
• мощность — 1 Ватт;
• в комплекте по две штуки;
• гарантия — 1 год.

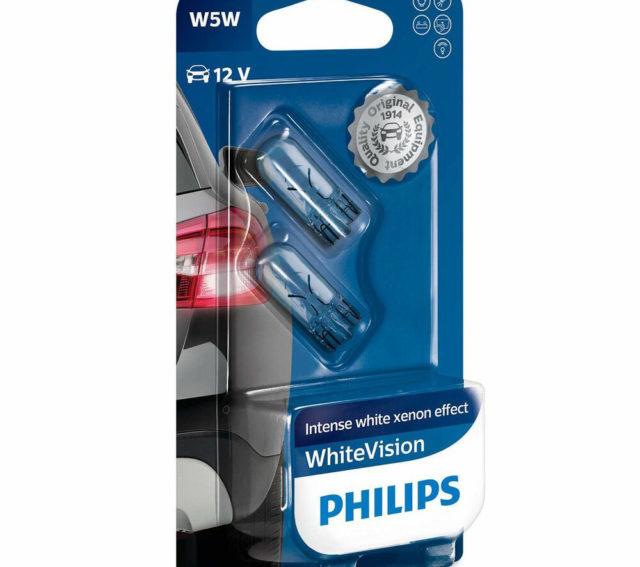

W5W PHILIPS WHITEVISION

Эти лампочки подходят для отделки автомобиля. Их свет белый, без признаков желтого цвета, а еще они сочетаются с CrystalVision, и X-tremeVision.

• производитель — Голландия;
• серия — WhiteVision;
• период использования — около 11 месяцев;
• достоинства — теплое белое свечение;
• напряжение — 12 Вольт;
• мощность — 5 Ватт.

W5W PHILIPS LONGLIFE ECOVISION

Лампочки экологичны и их не нужно часто менять из-за высокого качества производства и долгого использования, ведь компания об этом позаботилась.

• производитель — Голландия;
• серия — LongLife EcoVision;
• период использования — примерно 3.5 года;
• преимущества — долгий срок службы;
• напряжение — 12 Вольт;
• мощность — 5 Ватт;
• в комплекте по две штуки.

W5W OSRAM

Стандартные лампочки, которые ставят на заводах при сборке автомобиля. Они подойдут водителям, для которых не важны высокие требования к освещению.

• производитель — Германия;
• серия — Original;
• срок использования — около одного года;
• достоинства — комплектуются на заводе;
• напряжение — 12 Вольт;
• мощность — 5 Ватт;
• в комплекте по 2 шт.

W5W NARVA RANGE POWER BLUE+

Свечение этих ламп приятного голубого оттенка, а строение прибора сочетается с его яркостью и низкой ценой.

• производитель — Германия;
• серия — Range Power Blue+;
• период использования — примерно 10 месяцев;
• преимущества — теплое свечение белого цвета;
• напряжение — 12 Вольт;
• напряжения — 5 Ватт;
• в комплекте по десять штук.

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Простейшая схема

Самая простая схема включения ДХО при запуске двигателя показана на рисунке. Плюсовой провод подсоединяют на клемму «+» замка зажигания. Минусовой провод крепят на корпус машины в удобном месте.

В таком виде схема имеет существенный недостаток. Светодиодные ходовые огни будут излучать свет всё время, пока повёрнут ключ зажигания. К тому же их работа не согласована с работой остальных фар, а значит, не отвечает требованию ГОСТа.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной.

Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка.

Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

Почему светодиоды нельзя ставить в габариты?

По тем же причинам, почему нельзя ставить в ближний и дальний свет. Если маркировка фары не соответствует типу используемых в ней ламп, то такие в нашем случае светодиодный тип ламп нельзя ставить в фары, независимо от того, в ближний свет ставится лампочка или в габариты. Всё о соответствии маркировки и почему практически никакая из них не подходит для установки LED ламп в фары, мы целиком и полностью раскрыли в соответствующей статье. В ней Вы узнаете:

• какая маркировка у фар должна быть для возможности установки светодиодов (в том числе в габариты),
• почему за них лишают прав.

И даже тот факт, что количество Люмен испускаемого цвета в габаритах существенно меньше, нежели в головном свете, не имеет никакого значения, потому как запрет установлен именно за несоответствие типам фары и ламп, согласно маркировке.

О чем важно знать

Некоторые автолюбители считают, что неисправность габаритных огней ничем не чревата. На деле возрастает риск ДТП, поскольку другие водители могут попросту не заметить, к примеру, припарковавшийся автомобиль без светосигнализации. К тому же водитель автомобиля с неисправными лампами могут схлопотать штраф. Вот что стоит знать:

• Длительное включение габаритных огней приводит к относительно быстрой разрядке аккумулятора. Во многих автомобилях у водителя есть своего рода напоминание: если габариты включены и открывается дверь автомобиля, раздается звуковой сигнал. В самых современных транспортных средствах освещение выключается самостоятельно;
• В автомобиле предусмотрено наличие индикаторов неисправности как габаритных огней, так и стоп-сигналов. Индикатор может оповестить водителя о неисправности в случае замены галогенного источника света на светодиодный. Чтобы решить проблему, достаточно установить перед диодом добавочное сопротивление – бортовой компьютер анализирует исправность системы по потребляемой мощности и стабильности напряжение, которые придут в норму;
• Замена галогенных габаритов на светодиодные не всегда целесообразна;
• Водителя могут оштрафовать за использование габаритов неправильного цвета.

Среди преимуществ светодиодов перед привычными нам лампами накаливания продавцы обычно выделяют меньшее энергопотребление (экономия незначительна, но все равно приятно) и большую яркость. Но действительно интересно другое: время эксплуатации. Светодиодные огни работают порядка 100 тысяч часов. Также они обладают колоссальной устойчивостью к вибрациям, температурным перепадам и механическим перегрузкам. Главный недостаток светодиодов – цена.

Виды лампочек

Не мене разнообразно и исполнение самих ламп. Я не буду рассматривать все, существующие в природе лампы, а остановлюсь на самых популярных, использующихся в домашних и производственных помещениях. К ним относятся лампы накаливания, галогенные, энергосберегающие, люминесцентные и светодиодные.

Лампы накаливания

Лампа накаливания считается самой массовой из всех видов ламп. Она обрела популярность благодаря низкой стоимости и простоте конструкции. Лампа используется в самых простых моделях светильников. Однако, несмотря на широкую известность, лампа накаливания уступает по техническим характеристикам своим аналогам. Срок ее службы составляет примерно 1000 часов, но это не самый серьезный недостаток. Дело в том, что во время работы лампа очень греется и при замене требуется время, чтобы она остыла. Так же нередки случаи, когда лампа взрывается, особенно при скачках напряжения, при этом осколки стекла разлетаются по всему помещению. Индекс цветопередачи лампы накаливания примерно равен 90%. Преобладающими тонами в спектре свечения являются желтые, поэтому свет от обычной лампы накаливания напоминает солнечный. Большинство бытовых ламп выпускаются с цоколями Е14 и Е27.

Если говорить о разновидностях, этого типа ламп, то наиболее применяемые рефлекторные лампы накаливания. Их основное и единственное отличие от простых ламп, посеребренная поверхность у основания лампы. Это позволяет направить свет в определенную точку, поэтому такие лампы используются для создания направленного света. В магазинах можно встретить рефлекторные лампы с обозначением R50, R63 и R80, где цифра обозначает диаметр лампы. Также, как и у простых ламп накаливания, у рефлекторных ламп предусмотрен резьбовой цоколь Е14 или Е27.

Галогенные лампы

Лампа галогенная может прослужить в четыре раза дольше, чем лампа накаливания. Срок ее жизни составляет примерно 4000 часов. Индекс цветопередачи равен 100%. Технологический процесс производства галогенных ламп предполагает добавление некоторого количества йода или брома. Это способствует лучшей светоотдаче, которая составляет 20-30 люмин/ватт. Самое главное, что высокая светоотдача сохраняется на протяжении всего срока эксплуатации и не снижается, как у обычной лампы накаливания. Будучи меньшими по размеру, чем обычные лампы,  галогенные лампы более разнообразны по форме, а сферы их применения шире. Цоколи у них могут быть следующими: G9, G4, R7S, GU10.

Энергосберегающие лампы

Энергосберегающие лампы приобрели необычайную популярность ввиду того, что способны в разы сократить затраты на электроэнергию. Купить их можно в любом магазине, а установить их на место старой лампы накаливания не представляет никакого труда, так как для этого не потребуется никаких переделок. Благодаря новейшим технологиям производства, энергосберегающие лампы обладают компактным размером, различными вариантами мощности, многообразием форм, но неизменно длительным сроком службы. В настоящее время компактные энергосберегающие лампы можно приобрести практически со всеми типами цоколей: Е14, Е27, GU10, G9, GU5.3, G4, GU4.

Люминесцентные лампы еще иногда называют трубчатыми или линейными, из-за характерной формы. Буква Т на трубке означает диаметр, а число после нее – диаметр в дюймах (в-восьмых частях). Например, T12 (диаметр 12/8 дюйма=3,8 см). Что бы вам было легче разобраться, приведу и остальную расшифровку обозначений люминесцентных ламп:

• Т4 – лампа диаметром 4/8 дюйма (12,7 см.);
• Т5 – лампа диаметром 5/8 дюйма (15,9 см.);
• Т8 – лампа диаметром 8/8 дюйма (25,4 см.);
• Т9 – лампа диаметром 9/8 дюйма (28,6 см.);
• Т10 – лампа диаметром 10/8 дюйма (31,8 см.);
• Т12 – лампа диаметром 12/8 дюйма (38 см.);

Светодиодные лампы

К ним также применим термин энергосберегающие. Но это не основное их преимущество. Главное их достоинство, невероятно продолжительный срок службы, который составляет от 25 000 до 100 000 часов. Если перевести это количество в годы, то получится 3-12 лет непрерывной работы. Светоотдача практически стопроцентная. Светодиодные лампы не нагреваются. Светодиодные лампы выпускают со всеми, бытовыми типами цоколей, что дает возможность применения светодиодных ламп во всех световых существующих приборах.

Многообразные виды ламп и цоколей обуславливают и многообразие осветительных приборов. В следующей статье я расскажу как заменить выключатель света.
