Замена ламп ближнего и дальнего света на лада калина 2 и 1 поколения

Замена лампы ближнего света на ЛАДА “Калина”

Перед тем как поменять лампочку ближнего света на “Калине”, необходимо установить машину на ровную площадку, включить стояночный тормоз и отключить провод “массы” от аккумулятора. Порядок замены левой и правой ламп, так как доступ к последней перекрывает бачок стеклоомывателя. Чтобы снять его, надо выполнить такие действия:

• снять клеммы питания электромоторчика омывателя стекла (на “Калине” с кузовом универсал или хэтчбек установлены два моторика);
• открутить болт крепления бачка омывателя, находящийся выше блок-фары;
• ослабить гайку, крепящую заднюю часть бачка к кузову в районе правой стойки амортизатора;
• снять бачок с машины.

Совет: во время снятия бачка постарайтесь не разлить жидкость омывателя.

Когда доступ к блок-фаре открыт, замена правой и левой ламп ближнего света производится одинаково. Доступ к левой лампе немного затруднен из-за установленного расширительного бачка. Демонтировать его без потери охлаждающей жидкости весьма затруднительно. Чтобы снять лампу ближнего света, необходимо:

• демонтировать резиновую крышку, открыв доступ к фаре;
• запомнить расположение двух проводов питания, подсоединенных к блок-фаре, и отстыковать их;
• надавить на стальную скобу-защелку и приподнять ее;
• вывести скобу-защелку из пазов и отвести в сторону;
• вынуть лампу ближнего света “Калина”, взяв ее за контакты.

Важно: при установке новой лампы нельзя допускать загрязнения при контакте колбы с пальцами, поэтому работу следует производить в тканевых чистых перчатках. В случае загрязнения колбу необходимо протереть тряпкой, смоченной спиртом. Установка лампы производится так:

Установка лампы производится так:

• вставить новую лампу в блок-фару, повернув цоколь так, чтобы его выступ совместился с пазом в плафоне;
• зафиксировать лампу скобой-защелкой, вставив последнюю в пазы (надо следить, чтобы при этом лампа не
• провернулась и выступ цоколя не сместился относительно паза;
• проверить надежность фиксации защелки;
• подсоединить провода питания, соблюдая полярность;
• установить на место резиновую крышку.

Если был снят бачок омывателя, необходимо установить его на место и подсоединить провода к моторчику (моторчикам). После завершения работы следует подключить провод “массы” к аккумулятору и проверить работоспособность фары.

Многие автомобилисты сталкивались с тем, что в определенный момент перестала гореть лампа ближнего света на Ладе Калине. Причинами сгорания лампы может стать износ или накопленный конденсат в фаре, что привел к замыканию. Процесс замены проводится достаточно легко и просто, что дает возможность каждому автомобилисту самому совершить эту операцию.

На видео процесс замены и установки лампы ближнего света в фару на Лада Калина:

Какие лампы лучше использовать в Калине

Чтобы узнать, какие лампы в Калине установлены при сборке, нужно снять крышку и вытащить деталь. На корпусе напечатано название, модель и тип запчасти. В качестве основного света компания АвтоВАЗ использует изделия от Philips. Однако в некоторых моделях встречаются детали от Osram.

При поиске лампочек в Калину следует руководствоваться проверенными вариантами:

• номером на кузове Kalina или в паспорте транспортного средства;
• заранее извлеченным из фонаря перегоревшим образцом.

Номер кузова вводится в специальное окно, которые всплывает при посещении интернет-ресурсов с каталогами. Такие системы самостоятельно определяют год производства, комплектацию и тип светового оборудования и предлагают список оригинальных запчастей и заменителей для Калины.

Номер предоставляется продавцу в магазине для точного определения кода детали. Простой и надежный способ – извлечение лампы из цоколя и покупка новой по образцу. В таком случае исключается приобретение неверной детали и повторный поход в магазин для обмена.

В Калине хэтчбек и седан используются одинаковые световые приборы. Тип запчастей не отличается и в кузове универсал.

При выборе лампочки важно придерживаться рекомендованных параметров от завода-изготовителя Калины. Установка света с большей мощностью приведет к оплавлению внутренних частей оптики и повреждению контактной группы. После монтажа дешевых заменителей возможны повреждения из-за некачественной сборки детали и даже взрыва колбы

После монтажа дешевых заменителей возможны повреждения из-за некачественной сборки детали и даже взрыва колбы.

Замена приборов ближнего освещения в Ладе Калина: инструкция

Итак, непосредственно перед заменой лампочки понадобится установить машину на ровный участок. Далее следует включить стояночный тормоз. Следующий этап – отключение от аккумуляторной батареи провода массы.

Порядок демонтажа левой, а затем правой лампочки. Сам подступ к правой перекрывается бачком стеклоомывателя. Для его извлечения нужно произвести некоторые манипуляции:

• убрать клеммы питания электрического моторчика омывателя (в Калине хетчбэк и универсал установлено 2 моторика);
• отвинтить болт крепежа бачка омывателя, расположенного над блок-фарой;
• открутить гайку, фиксирующую бачок сзади к кузову рядом с правой стойкой амортизатора;
• извлечь бачок

Важно! В ходе снятия бачка действуйте максимально бережно, чтобы не разлилась жидкость омывателя. При открытом доступе к фаре лампочки ближнего освещения (правая и левая) при демонтаже осуществляются идентично. Чтобы подобрать к левой лампочке, помешает оборудованный расширительный бачок

Демонтаж последнего без потери ОЖ затруднителен. Для извлечения лампы на Калине понадобится произвести ряд шагов:

Чтобы подобрать к левой лампочке, помешает оборудованный расширительный бачок. Демонтаж последнего без потери ОЖ затруднителен. Для извлечения лампы на Калине понадобится произвести ряд шагов:

При открытом доступе к фаре лампочки ближнего освещения (правая и левая) при демонтаже осуществляются идентично. Чтобы подобрать к левой лампочке, помешает оборудованный расширительный бачок. Демонтаж последнего без потери ОЖ затруднителен. Для извлечения лампы на Калине понадобится произвести ряд шагов:

• снять резиновую крышечку, предоставив тем самым подступ к фаре;
• запомнить размещение 2 проводов питания, подключенных к блок-фаре, отстыковать их;
• нажать на скобу-защелку (стальную), приподняв ее;
• из пазов вывести скобу-защелку, отведя в сторону;
• достать лампочку ближнего света, аккуратно беря за контакты.

Демонтаж ламп выполняется в следующей очередности:

1. Нужно новую лампочку вставить в блок-фару. Цоколь повернуть таким образом, чтобы выступ был совмещен с пазом в светильнике.
2. Закрепить лампочку скобой-защелкой. Последнюю прикрепить в пазы, следя за тем, чтобы лампа не прокрутилась, а выступ цоколя не сдвинулся относительно паза.
3. Внимательно осмотреть прочность крепежа защелки.
4. Подключить провода питания, обязательно соблюдая полярность.
5. Закрутить резиновую крышку.

В том случае, если был извлечен бачок омывателя, нужно поставить его на прежнее место, подсоединив к моторчику провода.

После окончания процесса предстоит подсоединить провод массы к аккумуляторной батарее, проверив работу фары.

В завершение отметим, что ближний свет очень важен, в частности для вашей безопасности. А лампочки ближнего света либо иные другие в Калине вовсе не сложно поменять самостоятельно

Важно помнить о том, что у каждой лампочки имеется своя мощность и обозначение. Поэтому заранее узнавайте все нюансы, а только потом приобретайте подходящее решение касательно маркировки и мощности. Хорошей видимости и легкого движения вашей Ладе Калина!

Хорошей видимости и легкого движения вашей Ладе Калина!

Особенности конструкции

Свет Калины не отличается технологичностью, так как в оптике используются классические галогеновые элементы. С завода в модулях стоят детали от Philips или Osram с приставкой Long Life, что означает увеличенный срок службы.

Система освещения Калины в старом и новом кузове отличается расположением модулей, формой, размером. В оптике используются элементы:

• поворотники – PY21W;
• ближний свет – H7/55 Вт;
• дальний свет – H1/60 Вт;
• противотуманки – H11/55 Вт;
• габариты – W5W.

В модификациях Калины с 2013 года с завода добавлены ходовые огни, в которых используются детали с индексом W21/5W.

Некоторые автовладельцы не могут просунуть руку в стесненное пространство между телевизором и корпусом воздушного фильтра. В таком случае демонтируется впускная система Калины или снимается решетка радиатора и фара.

Процесс замены

Процесс замены лампы длится 5-10 минут. Опытные автомобилисты могут управиться за две. Инструментария не нужно никакого. Приступим к процессу замены:

1. Открываем капот.

2. Вынимаем заглушку с фары, где будет проводиться замена. Регулировать свет фар после замены лампы не обязательно.

   Заглушка отмечена стрелочкой

3. Демонтируем провода плюс и минус питания лампы.

   Заглушка снята, патрон вблизи

4. Отводим в сторону фиксатор.

   Отводим в сторону фиксатор

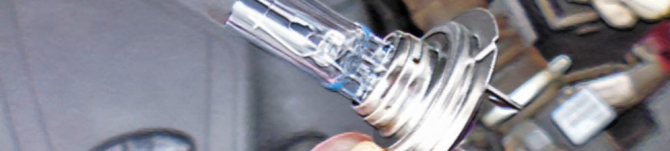

5. Вынимаем лампу. Делать это стоит достаточно аккуратно, чтобы не разбить старую лампочку.

   Снимаем лампу

6. Сборку проводим в обратном порядке.

Таким образом, лампа заменена и автомобиль готов к дальнейшей эксплуатации.

Выбор лампы

Тип лампы H7, не перепутайте

Ее достаточно легко найти на автомобильном рынке или в магазинах по продаже запасных частей. Самый распространенный производитель остается OSRAM.

Слева китайский маяк, справа отечественный ОСРАМ

Это отечественного производства лампы, которые получили популярность за счет соотношения критерия «цена-качество».

Еще хорошими производителя являются:

• Bosch,
• Hella,
• Koito,
• Philips,
• Valeo.

Это уже более высокое качество ламп, которые и стоимостью выше, чем всенародный OSRAM. Таким образом, выбор ламп достаточно широкий, и каждому автовладельцу будет с чего выбрать.

Как заменить лампу ближнего света Калина с кузовом хэтчбек, седан, универсал

Выполнить подмену полностью несложно. Для этого не надо иметь особенные познания и способности. С таковой задачей управится даже неопытный автолюбитель. Единственное, нужно действовать поочередно и верно. Итак, замена лампы состоит из последующих шагов:

1. Для начала нужно открыть капот.
2. Потом отключить питание, сняв клемму с АКБ.
3. Бачок омывателя также стоит снять для удобства.
4. Дальше снимается резиновая крышка-чехол.
5. Позже необходимо вынуть лампочку, сдавив пальцами фиксатор-защелку.
6. Потом вытаскивается лампочка и отключается от нее клемма.

На этом процедура оканчивается. Очень принципиально уяснить, как размещалась лампа и какие провода были к ней подключены.

Замена лампочек на Калине 1118

Аннотация по замене лампочки дальнего света H1 правой фары на калине 2, на левой фаре лампочка далекого.

Замена лампы дальнего света H1 на ВАЗ — LADA Kalina 2

Замена лампы близкого света H7. Лада Калина.

Иначе можно неправильно подсоединить новую фару, из-за чего придется обращаться к мастерам. Если вы чувствуете, что эта работа вам не под силу, лучше сразу доставьте машину в технический сервис, где все процедуры выполнят за вас. Безусловно, за это придется заплатить, но зато результат будет максимальным.

Как самому заменить лампы

Самостоятельно поменять лампочку в Калине несложно. Время, затраченное на работы, зависит от навыков водителя и размера рук. Некоторые владельцы меняют световые приборы за 15-20 минут без снятия фары, а другие мучаются больше часа и в конечном итоге демонтируют оптику.

В момент замены используются тканевые перчатки. Это помогает защитить кожу рук, а также предотвращает контакт с колбой. При касании остаются отпечатки пальцев, которые нагреваются при включении света и через некоторое время прожигают тонкое стекло.

Во время работ откручивается клемма батареи во избежание короткого замыкания, которое приведет к выгоранию плавкой вставки в блоке предохранителей.

Дальний модуль

Замена лампы дальнего света проще, чем в ближнем модуле, так как крышка расположена ближе к решетке радиатора.

Для выполнения операции потребуется:

1. Заглушить мотор Калины.
2. Открыть крышку капота.
3. Снять защитный пыльник на тыльной стороне фонаря.
4. Аккуратно отключить пластиковую фишку.
5. Открыть фиксатор.
6. Вытащить лампу.

Сборка осуществляется в обратном порядке. При установке клеммы нужно проверить контакты и при необходимости зачистить с помощью плоской отвертки, наждачной бумаги или специального химического спрея.

Ближний свет

Замена лампы ближнего света на Ладе Калине зависит от опыта владельца и подразделяется на два типа:

1. Без снятия фары.
2. С демонтажем модуля.

Большинство владельцев Калины не могут заменить лампу в левой фаре из-за ограниченного пространства. В таком случае придется попросить более ловкого знакомого или самостоятельно демонтировать осветительный прибор для удобства.

Для смены ламп на установленной оптике:

1. Открутить корпус фильтра около левой фары и отодвинуть его в сторону двигателя.
2. Отсоединить клемму моторчика омывателя, вывернуть винты и убрать бачок в сторону.
3. Открыть уплотнители модулей света.
4. Демонтировать колодку с проводами.
5. Отвести пружинный фиксатор.
6. Вынуть деталь.

Сборка фары с новой запчастью осуществляется в обратном порядке.

Для демонтажа фар нужно открутить решетку, крепление модулей и отключить контактную фишку. Снятую оптику поставить на удобную поверхность и заменить элементы света.

Габарит и ДХО

В Калине первой генерации габариты установлены под крышкой ближнего рефлектора.

Замена не отличается от работ в ближнем отделении фары, однако для отсоединения лампы она поворачивается против часовой стрелки. Водители часто устанавливают вместо родного источника света диод, который обладает ярким свечением и способен отработать большее количество часов.

Замена ламп ДХО на Калине второй генерации:

1. Открыть капот.
2. Найти пластиковый фиксатор в нижней части фонаря около решетки радиатора.
3. Повернуть влево на 90°.
4. Потянуть на себя.

Дневные ходовые лампы не содержат галогена в колбе, поэтому их можно брать руками при установке. К деталям без газа относятся элементы заднего хода, которые меняются путем отгибания обшивки в багажном отделении. Для замены лампы стоп сигнала Калины универсал придется открутить пластиковую заглушку на пятой двери, отсоединить фишку и вытащить старую запчасть.

Поворотник

Если габаритная лампочка на Калине находится в свободном доступе, то к модулю поворотника добраться сложнее.

Чтобы поставить новую лампу, нужно:

1. Открутить винты, удерживающие воздухозаборную бочку и бачок с омывающей жидкостью.
2. Отодвинуть детали к двигателю.
3. Нащупать пластмассовый патрон и повернуть его в левую сторону.
4. Лампа из посадочного места вынимается небольшим нажатием и поворотом влево на 90°.

Чтобы поставить новую деталь, нужно:

1. Установить ее в патрон.
2. Нажать и повернуть вправо до упора.

Готовый элемент монтируется в штатное отверстие. Проверить работу света можно с помощью включения соответствующей клавиши на панели приборов Калины.

Противотуманки

При замене света противотуманок потребуется частичный демонтаж локера. Для этого нужно:

1. Вывернуть колесо в сторону моторного отсека.
2. Открутить винты и отщелкнуть клипсы в месте крепления с бампером.
3. Отогнуть подкрылок.
4. Повернуть световую лампу влево до упора.
5. Потянуть на себя.
6. Отключить штекер.

Для монтажа нового источника света в ПТФ нужно предварительно защелкнуть разъем, вставить деталь в фонарь и повернуть вправо.

После проведения работ нужно проверить правильное функционирование света и отрегулировать угол положения рефлектора. Исправный свет на автомобиле обеспечивает хорошую видимость в любых условиях и безопасность на дороге.

Как поменять стекло фары Лада Калина, блок-фару в сборе или боковой поворотник

В процессе эксплуатации стекло фары может помутнеть или повреждаться. Если полировкой фар решить проблему не удается, на Калине можно заменить отдельно стекло фары при такой необходимости. Делается это без снятия самой фары.

Сначала следует поддеть отверткой и снять 6 скоб-пружин, которые прижимают рассеиватель к уплотнителю фары. После этого можно снять стекло фары, а также уплотнитель стекла. После этого можно поставить новое стекло и осуществить обратную сборку.

Если же нужна полная замена фары, чтобы снять ее, нужно нажать на фиксаторы, отсоединить все  провода от разъемов на корпусе фары, а также от патрона указателя поворота.

Далее нужно снять передний бампер, после чего отверткой «крест» открутить винт верхнего крепления фары, а также при  помощи головки  8 выкручиваются  три болта, которые крепят фару. После удаления всех крепежей, фару можно снимать.

Если фара правая, для замены нужно использовать аналог с маркировкой RE на корпусе. Для левой фары маркировка  будет LE. Установка новой фары на автомобиль осуществляется в обратном порядке.

Также добавим, что для замены бокового указателя поворота или его лампы нужно сдвинуть указатель поворота вперед, после чего изъять его из отверстия в крыле.

Чтобы поменять лампу, нужно провернуть патрон против часовой стрелки. Это позволит извлечь его из корпуса  бокового указателя поворотов. Для замены корпуса поворотника, следует в новый корпус поставить имеющийся патрон, после чего произвести обратную сборку, установив боковой указатель поворота на место.

Демонтаж и ремонт оптики

Одной из самых распространенных неисправностей в работе оптики, если не брать во внимание выход из строя источников освещения, является повреждение стекла фары. Если поврежден сам фонарь, то его придется снимать и разбирать, чтобы поменять стекло

Как разобрать фару и как производится замена лампы стоп-сигнала:

Для начала нужно открыть багажник и отодвинуть влево источник освещения стоп-сигнала.
На лампу стопового сигнала Калина необходимо нажать и провернуть влево, таким образом, устройство можно будет извлечь из места монтажа. Процедура установки производится в обратной последовательности.
Если же вам нужно заменить стекло, то для этого придется снимать бампер. Для этого нужно выкрутить соответствующие крепления.
После демонтажа бампера необходимо отсоединить все разъемы с проводкой, которые подключены к оптике.
Выполнив эти действия, можно открутить нижние фиксаторы фонаря, для этого воспользуйтесь гаечным ключом. После этого аналогичные действия производятся с верхними болтами, фиксирующими оптику. Когда все винты будут выкручены, саму оптику можно демонтировать.
Следующим этапом будет непосредственно ремонт стекла

Вам нужно вытащить фару на себя и осторожно извлечь прорезиненный уплотнитель. Обычно он фиксируется на фонаре достаточно крепко, поэтому, скорей всего, вам придется использовать канцелярский нож для того, чтобы разрезать резинку.
После того, как корпус фары и стекло будут отсоединены друг от друга, по периметру корпуса следует удалить все остатки клея и уплотнителя

Для этого вам также потребуется воспользоваться канцелярским ножом, а если остатки мелкие, то используйте наждачную бумагу. Удостоверьтесь в том, что поверхность на корпусе чистая и на ней нет следов уплотнителя и грязи.
Перед тем, как установить новое стекло, корпус по периметру установки необходимо будет обработать растворителем. Это позволит обезжирить поверхность, благодаря чему плотность прилегания нового стекла будет максимальной.
Далее, нанесите клей на новый уплотнитель и соедините само стекло с корпусом. Герметичность конструкции должна быть оптимальной, в противном случае может возникнуть проблема запотевания стекол оптики изнутри. Придавите фару с обеих сторон, чтобы линза максимально прочно соединилась с корпусом.
На данном этапе ремонт можно считать завершенным, сборка производится в обратном порядке. При монтаже фонарей их необходимо будет заново отрегулировать.

Как поменять лампы ближнего, дальнего света, ДХО и противотуманки на Лада Калина

Лампа ближнего света Калины имеет прямую связь с безопасностью на дороге. Световой элемент освещает обочину, дорожное полотно, а также не допускает ослепления участников встречного движения. Лампа рассчитана на 2-4 года службы в зависимости от производителя. Даже неопытному пользователю при замене не потребуется демонтировать фару и применять сложные инструменты.

Особенности конструкции

Свет Калины не отличается технологичностью, так как в оптике используются классические галогеновые элементы. С завода в модулях стоят детали от Philips или Osram с приставкой Long Life, что означает увеличенный срок службы.

Система освещения Калины в старом и новом кузове отличается расположением модулей, формой, размером. В оптике используются элементы:

• поворотники – PY21W;
• ближний свет – H7/55 Вт;
• дальний свет – H1/60 Вт;
• противотуманки – H11/55 Вт;
• габариты – W5W.

В модификациях Калины с 2013 года с завода добавлены ходовые огни, в которых используются детали с индексом W21/5W.

Некоторые автовладельцы не могут просунуть руку в стесненное пространство между телевизором и корпусом воздушного фильтра. В таком случае демонтируется впускная система Калины или снимается решетка радиатора и фара.

Когда и почему нужно менять

Заводской свет настраивается в процессе производства, в момент прохождения технической проверки. В новом автомобиле модули светят с максимальной мощностью и на пике возможностей. Необходимость замены определяется по основным признакам:

1. Уменьшение силы света.
2. Появление желтизны и мутных участков на светотеневой полосе.
3. Полное отключение одного из модулей света.
4. Повышение яркости после удара подвески о выбоину или механического контакта с фарой.

Лампы Калины, установленные на конвейере, служат не более 4 лет. Помутнение, ухудшение видимости и появление неосвещенных участков появляется после обгорания нити и задымления колбы. В таком случае свет плохо проходит через загрязнение и не попадает на нужные участки рефлектора. На дороге прослеживаются желтые пятна света, притемненные области.

Толщина нити светового модуля рассчитывается инженерами на производстве. При ударе лампа сотрясается, спираль истончается. При внешнем осмотре выявляется большой прирост в мощности луча. Это говорит о скором выходе из строя галогенки, так как тонкая нить нагревается выше положенной температуры и начинает плавиться. Срок службы поврежденной детали составляет от одной минуты до нескольких часов.

Какие лампы лучше использовать в Калине

Чтобы узнать, какие лампы в Калине установлены при сборке, нужно снять крышку и вытащить деталь. На корпусе напечатано название, модель и тип запчасти. В качестве основного света компания АвтоВАЗ использует изделия от Philips. Однако в некоторых моделях встречаются детали от Osram.

При поиске лампочек в Калину следует руководствоваться проверенными вариантами:

• номером на кузове Kalina или в паспорте транспортного средства;
• заранее извлеченным из фонаря перегоревшим образцом.

Номер кузова вводится в специальное окно, которые всплывает при посещении интернет-ресурсов с каталогами. Такие системы самостоятельно определяют год производства, комплектацию и тип светового оборудования и предлагают список оригинальных запчастей и заменителей для Калины.

Подбор цоколей ламп для автомобилей ваз лада жигули приора калина гранта. ваз лада жигули приора калина гранта – комплекты ксенона. лампы в противотуманки (птф), лампы в ближний и дальний свет

В списке мы привели самые распространенные модели выбранной марки автомобиля.(Сокращение ПТФ — противотуманные фары)

Марка	Вид лампы	Цоколь
1113Ока	Ближний	Н4
Дальний	Н4
ПТФ	—
1117Калина	Ближний	Н7
Дальний	Н1
ПТФ	H11
1118Калина	Ближний	Н7
Дальний	Н1
ПТФ	H11
1119Калина	Ближний	Н7
Дальний	Н1
ПТФ	H11
2105Жигули	Ближний	Н4
Дальний	Н4
ПТФ	—
2106Жигули	Ближний	Н4
Дальний	Н4
ПТФ	—
2107Жигули	Ближний	Н4
Дальний	Н4
ПТФ	—
2108Самара	Ближний	Н4
Дальний	Н4
ПТФ	—
2109Самара	Ближний	Н4
Дальний	Н4
ПТФ	—
21099Самара	Ближний	Н4
Дальний	Н4
ПТФ	—
2110	Ближний	Н1
Дальний	Н1
ПТФ	H1/H3
2111	Ближний	Н1
Дальний	Н1
ПТФ	H1/H3
2112	Ближний	Н1
Дальний	Н1
ПТФ	H1/H3
2113Самара-2	Ближний	Н4
Дальний	Н4
ПТФ	H1/H3
2114Самара-2	Ближний	Н4
Дальний	Н4
ПТФ	H1/H3
2115Самара-2	Ближний	Н4
Дальний	Н4
ПТФ	H3
21213Нива	Ближний	Н4
Дальний	Н4
ПТФ	—
21214Нива	Ближний	Н4
Дальний	Н4
ПТФ	—
2123Chevrolet Nivaв одной лампе ближний/дальний	Ближний	Н4
Дальний	Н4
ПТФ	Н3
2123Chevrolet Nivaраздельный ближний/дальний	Ближний	Н7
Дальний	Н1
ПТФ	Н3
2131Нива	Ближний	Н4
Дальний	Н4
ПТФ	—
2170Приора	Ближний	Н7
Дальний	Н1
ПТФ	H11/H3
Гранта	Ближний	Н4
Дальний	Н4
ПТФ	H11

Вернуться на страницу товара

ВНИМАНИЕ!!! Данная информация имеет ознакомительный характер. Возможно различие установленных ламп в Вашем автомобиле и в таблице

Для более точного определения цоколя ламп рекомендуем уточнить подробнее в руководстве по Вашему автомобилю, или посмотреть маркировку лампы непосредственно вытащив ее из фары. На некоторых типах фар присутствует маркировка (или наклейка) на корпусе самой фары.

Прежде чем начать ремонт

Перед тем, как поменять лампу ближнего света на Калине, необходимо проверить целостность бортовой сети:

1. Разбираясь в причинах поломки любого компонента электрооборудования, вначале стоит убедиться:

• • в исправности предохранителя;
  • посмотреть на разъемы цепи, которые должны быть хорошо закреплены;
  • нередко причинами неисправности электрооборудования становятся окисленные концы колодок, их выводы следует зачистить.

1. Хорошо осмотрите места, где автомобиль соединен с «массой». Часто из-за того, что отсутствует надежное крепление, происходят нарушения в функционировании электрооборудования, поэтому не всегда замена ламп ближнего света на Калине может помочь в проблеме.

• оборудование поможет отыскать неисправные места в электроцепи;
• представляет собой комбинированное электроизмерительное устройство.

Существуют несколько типов таких устройств:

• цифровые, оснащенные жидкокристаллическим таблом;
• аналоговые;
• универсальные модели, отличающиеся наличием жидкокристаллического экрана и стрелочного индикатора.

Мультиметр

Во время ремонта рекомендуем воспользоваться цифровым устройством (иначе говоря, мультиметром), размеры которого небольшие.

Чтобы проверить обесточенные цепи устройство следует перевести в режим омметра:

• если нужно измерить очень низкое сопротивление (к примеру, в границах нескольких Ом), следует ввести уточнение – от полученного показателя вычитаем внутреннее сопротивление, электросопротивление щупов и проводов мультиметра (в пределах 0,07 Ом);
• для определения более точного значения устройство переключают в режим измерения низких значений сопротивлений (до двухсот Ом), затем следует замкнуть концы щупов.

Чтобы проверить цепи под напряжением, мультиметр следует переключить в режим вольтметра (границы допустимых измерений до двадцати вольт). Устройство способно измерить показания тока, потребляемого электрооборудованием автотранспорта (до десяти ампер).

В случае, когда задачей является узнать, есть или нет напряжение на определенном участке цепи, не прибегая к измерениям величины, можно задействовать специальный световой индикатор, рассчитанный на двенадцать вольт. Также можно использовать контрольную лампу.

Ее можно изготовить своими руками:

• потребуется автолампа мощностью до 4 Вт;
• возьмите 2 два провода, длина которых от 500 мм;
• припаяйте их к лампе.

В автомобиль устанавливают 2 блок-фары, в которых монтируются галогенные лампы. Для регулировки светового пучка есть два винта на каждой. Они дают возможность менять его направление в вертикальной и горизонтальной плоскостях.

Фары имеют электрический корректор, который, учитывая загрузку автотранспорта, позволяет изменять вертикальное направление света непосредственно из салона. Также на блоке есть место для ламп указателей поворота (оранжевые) и габаритного огня. Некоторые автомобили Лада Калина оснащены фарами-противотуманками, которые устанавливают в отверстия переднего бампера.

Замена реле и предохранителя

Перед тем, как выполнять ремонт предохранителя, нужно уточнить и исправить причину перегорания.

Инструкция выполнения работ:

1. Подготовьте автотранспорт к процессу и отсоедините провод от «минуса» аккумулятора.
2. Потяните за выступ, размещенный слева на приборной панели, чтобы открыть монтажный блок.
3. Найдите нужный предохранитель поврежденной электроцепи на корпусе монтажного блока, придерживаясь порядковой нумерации.
4. Возьмите пинцет и вытащите его из гнезда.
5. Сожмите корпус у предохранителя пинцетом. Испорченная нить укажет на отработанную деталь.
6. Установите новый предохранитель, цена которого небольшая, придерживаясь того же номинала, каким был старый.
7. Если потребуется заменить реле – в монтажном блоке есть съемник, который поможет осуществить эту задачу. Учтите, устанавливать следует деталь аналогичного типа.
8. Закройте монтажный блок, подсоедините аккумулятор.

Процесс замены

Настало время узнать, как заменить лампу ближнего света на Калине самостоятельно. По причине того, что к ней не так просто добраться, придется часть работ осуществлять лишь на ощупь.

Замена левой лампы ближнего света в Ладе Калина происходит так:

1. Подготовьте автотранспорт к перечню проводимых работ , установив его на первую передачу, натянув ручной тормоз, подставив под колесо башмак.
2. Снимите минусовую клемму с аккумулятора , в крайнем случае – выключите наружное освещение.

1. Уберите с секции ближнего света резиновую заглушку .
2. Снимите с вывода лампы колодку с проводами машины .

1. Вытащите из пазов концы пружинного фиксатора , чтобы достать последний.
2. Извлеките из гнезда испорченную лампу .
3. Замените ее новой , придерживаясь обратной очередности работ.

Задние фонари и лампы

В качестве ламп стоп-сигналов в «Калине-2» используются следующие элементы: лампы с цоколем P21W и с прозрачной колбой. Заменить такой элемент труда не составит.

Лампочка стоп-сигнала, ВАЗ-2192/2194

Задние указатели поворота наделены такими же лампочками, как было рассмотрено выше. Их колба окрашена в жёлтый свет (тип PY21W).

Свет заднего хода в хэтчбеке обеспечивается лампой следующего типоразмера – R10W. Если говорить об универсале, там используются лампы другого типа – W16W. Они лишены металлического цоколя.

Это – лампы фонаря заднего хода

В завершение отметим следующее: свет габаритных и противотуманных огней в задних фонарях обеспечен комбинированной лампой. Её типоразмер – P21/4W. Удачного выбора!

Противотуманки и габариты подсвечивает одна лампа

Важно знать! Производя любые действия с электрооборудованием, предварительно нужно отключать минусовую клемму АКБ. Крепление клеммы откручивается ключом на 10

Что в итоге

Как видно, если на Калина ближний свет или другие лампы нуждаются в замене, процедуру можно выполнить на месте своими руками. Главное, нужно помнить, что каждая лампа (ближний, дальний, габаритный свет имеет свое обозначение и мощность). По этой причине следует заранее приобретать только подходящие решения по маркировке, а также по мощности.

Также не составляет особого труда заменить лампочку бокового поворотника или сам корпус поворотника целиком

Главное, обращать внимание на рекомендации, приведенные выше, а также отдельно учитывать некоторые особенности при снятии и установке тех или иных элементов

Выбор ПТФ на ВАЗ 2114 и 2115: как выбрать противотуманки ВАЗ (корпус, тип лампы, штатные или универсальные и т.д.). Установка противотуманок ВАЗ 2114, 2115.

Подогрев заднего стекла: ремонт или установка обогрева заднего стекла своими руками

Тонкости и нюансы, на что обратить внимание, рекомендации

Как отполировать фары автомобиля самому: шлифовка фар и полировка оптики из пластика и стекла. Чем полировать фары, тонкости и нюансы. Рекомендации.

Как самому подключить ПТФ в автомобиле: схема подключения противотуманных фар своими руками

Тонкости и нюансы, на что обратить внимание при подключении

Как поменять радиатор отопителя печки на Калине: рекомендованный способ, а также замена без снятия приборной панели. Выбор радиатора печки Калина на замену.

Для чего нужна отсечка двигателя, типы: по оборотам, по максимальной скорости, по давлению отработавших газов и т.д. Для чего отодвигают отсечку ДВС.

Фары ближнего света – это осветительные приборы головной оптики автомобиля, которые используются для освещения дорожного покрытия по ходу движения. Особенность ближнего света фар в том, что они подбираются с учётом оптимального освещения дороги на расстоянии не менее 60 метров. При этом световой поток подобран с учётом недопущения ослепления водителей встречных транспортных средств.

По действующему законодательству, если автомобиль не оборудован ДХО (дневными ходовыми огнями), ближний свет фар должен включаться и днём, и ночью. Дальний включается только в темноте для увеличения дальности видимости. Фары ближнего света используются также во время остановки или стоянки на неосвещенных участках дороги в тёмное время суток. В таких случаях ближний свет дополняет габаритные огни.
