Устройство и функции датчика кислорода ваз 2110

Датчик кислорода ваз 2112

Лямбда-зонд устанавливается в выхлопной системе. Делятся датчики на два вида: двухточечный и широкополосный.

Двухточечный датчик состоит из керамики, элементы которого с двух сторон покрыты диоксидом циркония. Устанавливается перед каталитическим нейтрализатором либо за ним. Принцип работы – измерение уровня концентрации кислорода в окружающей среде и выхлопных газах. Если уровень меняется и становится разным, на концах элементов датчика создается напряжение, от низкого до высокого. Низкое напряжение создается, если кислорода в системе с избытком. В противном случае если в системе не хватает нужного уровня кислорода, то создастся высокое напряжение. Эти сигналы поступают в блок управления двигателем, который различает их по силе тока.

Как проверить

Подсоедините переходник и запустите двигатель на частоте 2000 об/мин. Для того, чтобы датчик кислорода оставался горячим в течение всего цикла измерений. Не отсоединяйте колодку датчика во избежание нарушения полного цикла обратной связи в системе впрыска топлива. Подсоедините осциллограф к сигнальному проводу датчика кислорода. Будьте внимательны, имеются датчики с подогревом (трех или четырехпроводные). В этом случае подключаться надо к сигнальному проводу. Осциллограф покажет вам осциллограммы работы вашего датчика и даст представление о уровнях сигналов в сигнальной цепи.

До проведения измерений проверьте масштаб, проставленный на измерительном инструменте. Он должен быть правильным. Правильно работающий датчик кислорода покажет вам сигнал,

Неисправности

Современный лямбда зонд, устанавливаемый на ВАЗ имеет 4 вывода: масса, выход сигнала и два на подогреватель.

Показания лямбда зонда лучше всего считывать специальным ПО, подключившись к диагностической шине вашего автомобиля. Только так можно узнать форму сигнала, которую он выдает, и скорость изменения этих сигналов. Первым делом при диагностике датчика скиньте с него разъем и проверьте мультиметром наличие напряжения на сигнальном проводе с ЭБУ, оно должно быть 0.45 вольта. Кстати если это напряжение отклоняется от приведенного значения, чаще всего в сторону увеличения. Это можно вылечить установкой дополнительного резистора. Вычислить необходимый номинал резистора можно так:

1) берем регулируемый резистор, такие как на регулировки громкости

2) Включаем его последовательно в цепь питания сигнала лямбды.

3) подключаем тестер и крутим резистор, пока напряжение не станет 0.45-0.46 вольт.

4) заводим машину, проверяем, если ОК все хорошо – замеряем сопротивление на нем и подбираем обычный резистор соответствующего номинала. Кстати резистор нагреваться не будет там нет высокой нагрузки.

1) Сперва с аккумулятора скиньте клему «-», ослабив для этого с помощью гаечного ключа гайку, которая эту клему держит. (Как ослабить гайку, и после чего скинуть клему с аккумулятора, читайте в статье: «Замена аккумулятора», в «первом» пункте)

2) Далее разыщите второй кончик жгута проводов, который идет от датчика кислорода и соединяется с колодкой, а после нахождения, разъедините их между собой.

Примечание! Что бы вам было проще найти второй кончик жгута проводов и колодку, в таком случае начинайте свои поиски от первого кончика, который устанавливается в приемную трубу автомобиля!

3) После разъединения второго кончика, переберитесь к первому, который находится в приемной трубе автомобиля, и после чего при помощи гаечного ключа, полностью выверните гайку которая его крепит.

Отворачивание гайки датчика, при помощи гаечного ключа

4) А после отворачивания снимите датчик с автомобиля.

1) В начале установите первый кончик нового кислородного датчика на свое место, и после установки заверните до упора гайку его крепления.

2) Затем соедините второй кончик жгута проводов, с колодкой.

3) И под завершение операции, пользуясь все той же статьей по «Замене аккумулятора», установите на него клему «-», в обратном порядке снятию.

Важно! Во время замены датчика, если двигатель у автомобиля горячий, то в таком случае старайтесь работать в толстых перчатках, или же ждите пока двигатель остынет до холодной температуры, потому что при сильном нагреве двигателя, приемная труба и сам кислородный датчик очень сильно нагреваются, их температура поднимается до порядка 360 °С, и поэтому при замене датчика, оберегайте себя и свои руки от ожогов!

Устранение неисправности

Ремонт проводки

В случае механического повреждения или нарушении целостности проводки выполняется ремонт поврежденного участка или замена электропроводки кислородного датчика.

При нарушении подключения проводов к датчику или его окислении следует выполнить чистку и повторную проверку работы. Однако, если разъем электропроводки поврежден, так же необходима замена проводов.

Чистка датчика

Неисправность лямбда зонда иногда связана с накопившимся слоем сажи на защитном кожухе и внутреннем электроде. Для того, чтобы очистить датчик кислорода на ВАЗ 2110 эффективным способом, необходимо вымочить его в ортофосфорной кислоте (либо в преобразователе ржавчины).

Датчик кислорода ВАЗ заранее отключается и демонтируется. Защитный кожух наружного электрода снимается или отпиливается. Затем устройство погружается в очистительное средство на 20 минут. При этом накопившийся слой должен самостоятельно отстать от поверхности датчика. Допускается чистка щеткой, сделанной из мягкого материала.

После этого необходимо заново установить защитный кожух с помощью точечной сварки или пайки.

После очистки датчик кислорода 2110 необходимо омыть, дать просохнуть, установить в выпускной коллектор и повторить проверку.

Замена

Если в ходе диагностики была выявлен неисправный датчик кислорода ВАЗ 2110 и требуется его замена, необходимо:

• заглушить автомобиль и выключить зажигание;
• остудить двигатель до приемлемой температуры, которая позволит контактировать с его выпускным коллектором;
• отсоединить проводку лямбда зонда;
• демонтировать кислородный датчик с помощью соответствующего гаечного ключа;
• установить исправный датчик кислорода ВАЗ, имеющий соответствующую маркировку для конкретной модели двигателя;
• подключение контактных проводов;
• запуск двигателя и повторная проверка его работы.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Проверка напряжения в цепи подогрева

Для проверки наличия напряжения в цепи нужен вольтметр. Включаем зажигание и подсоединяем его щупами к проводам нагревателя (отсоединять разъем не можно, лучше проткнуть острыми иголками). Их напряжение должны быть равно тому, что выдает аккум на не запущенном двигателе (около 12В).

Если нет плюса нужно пройти цепь АКБ-предохранитель-датчик, поскольку он всегда идет напрямую, а вот минус поступает с ЭБУ, так что если нет минуса смотрим цепь до блока.

Проверка нагревателя лямбда зонда

Кроме как померить напряжения мультиметром, можно замерить еще и сопротивления для проверки исправности нагревателя (двух белых проводов), но нужно будет тестер переключить на Омы. В документации к определенному датчику обязательно указывается номинальное сопротивление (обычно оно около 2-10 Ом), ваша задача только проверить его и сделать вывод. На видео показан данный способ:

https://youtube.com/watch?v=CxhGVt5_YUA

Проверка опорного напряжения датчика кислорода

Тестер переключаем на режим вольтметра, затем включив зажигание измеряем напряжение между сигнальным и проводом массы. В большинстве случаев опорное напряжение лямбда-зонда должно быть 0,45В.

Датчик кислорода на ВАЗ 2112

Кислородный датчик (далее — ДК) предназначен для замера количества кислорода в выхлопных газах автомобиля с целью последующей корректировки обогащения топливной смеси.

Для двигателя машины одинаково «плохо» обогащенная и обедненная смесь. Мотор «теряет» мощность, увеличивается потребление горючего, нестабильная работа агрегата на холостых оборотах.

В отечественных марках авто, ВАЗ и Лада, в том числе, предустановлено по одному датчику кислорода. Европейские и американские технические средства оснащены двумя контролерами:

• Диагностическим;
• Управляющим.

По конструкции и размерам они ничем не отличаются друг от друга, но выполняют разные функции.

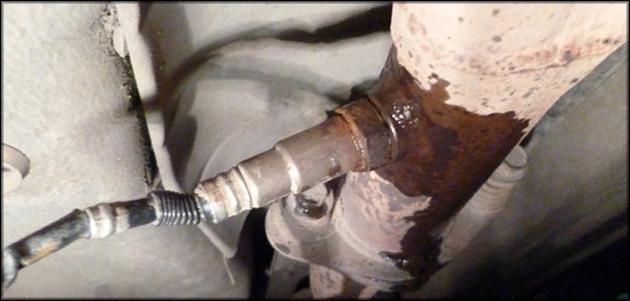

Датчик кислорода расположен в выпускном коллекторе

Прежде чем перейти непосредственно к выяснению признаков, необходимо знать, где он расположен и за что отвечает. Лямбда зонд – это автомобильный датчик, который считывает с выхлопных газов количество выходящего кислорода и регулирует подачу топливной смеси.

Зачастую, месторасположение автопроизводители выбирают перед катализатором. В данном случае, датчик находится в выпускном коллекторе . Некоторые автомобильные критики считают, что такое расположение не совсем верное, поскольку зонд должен располагаться непосредственно перед катализатором.

Схема расположения датчика кислорода в системе выхлопа

Также, для доработки системы могут устанавливаться и использоваться датчики кислорода с обратной связью. Для этого после катализатора устанавливается еще один лямбда зонд, который подключается к электронному блоку управления. Сделано это для того, чтобы более точно считывать данные с отработанных выхлопных газов, регулировать топливную смесь и уменьшить расход горючего.

Замена и можно ли его отключить?

Заменить датчик кислорода достаточно просто, поскольку для этого требуется только отключить его от электропитания и выкрутить с выпускного коллектора. А вот с вопросом, можно ли ездить при отключенном датчике, все обстоит намного сложнее.

Схема расположения датчика кислорода с обратной связью

Признаки неисправности и коды ошибок

Итак, рассмотрим основные признаки неисправности датчика кислорода на 16-клапанном двигателе ВАЗ-2112:

1. Увеличенный расход топлива.
2. Провали на холостом ходу.
3. Падение динамики и мощности двигателя.

Конструктивные особенности датчика кислорода

Стоит отметить, что такими же причинами обладают и другие датчики, поэтому для получения более детального ответа, необходимо подключиться к электронному блоку управления двигателя и посмотреть какие именно ошибки выскочили.

Так, рассмотрим, какие ошибки вызваны именно неисправностью лямбда зонда:

Ошибка Р0130	Неверный сигнал датчика кислорода 1
Ошибка Р0131	Низкий уровень сигнала датчика кислорода 1
Ошибка Р0132	Высокий уровень сигнала датчика коленвала 1
Ошибка Р0133	Медленный отклик датчика кислорода 1
Ошибка Р0134	Отсутствие сигнала датчика кислорода 1
Ошибка Р0135	Неисправность нагревателя датчика кислорода 1
Ошибка Р0136	Замыкание на землю датчика кислорода 2
Ошибка Р0137	Низкий уровень сигнала датчика кислорода 2
Ошибка Р0138	Высокий уровень сигнала датчика кислорода 2
Ошибка Р0140	Обрыв датчика кислорода 2
Ошибка Р0141	Неисправность нагревателя датчика кислорода 2
Ошибка Р1102	Низкое сопротивление нагревателя датчика кислорода
Ошибка Р1115	Неисправная цепь нагрева датчика кислорода

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

• Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
• Отключаем «минус» аккумулятора.
• Разъединяем разъем подключения лямбды.
• Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
• Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
• На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
• Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

• Закручиваем новый датчик, присоединяем разъем.
• Устанавливаем защитную крышку коллектора.
• Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».

Сообщений 6

1 Тема от serega 32 2014-11-30 00:15:08

• serega 32
• Новый участник
• Неактивен

• Регистрация: 2014-11-29
• Сообщений: 5Спасибо: 0
• Авто: ваз 2109i

Тема: оборвался разъем датчика кислорода, как подключить по цветам? ваз 2109

Оторвался разъем.Как теперь соединить провода без этого разъема? Какой провод к какому? они там не по цветам. подскажите кто сталкивался!?

забыл сказать, машина ваз 2109i

2 Ответ от Serg 2014-11-30 08:52:53 (2014-11-30 08:59:27 отредактировано Serg)

• Serg
• Фанат лада2111.рф
• Неактивен

• Регистрация: 2013-07-29
• Сообщений: 830Спасибо: 363
• Авто: 2111 двг2114 год2008

Re: оборвался разъем датчика кислорода, как подключить по цветам? ваз 2109

С какой стороны оторвался датчика или жгута ? На разьеме есть буквы A B C D

датчик A — C выхода датчика (серый и черный) B — D подогреватель датчика (обычно белые провода)

жгут A — розовый к эбу 28 нога B — розовчерн +12в питание нагревателя C — краснбел к эбу 10 нога D — белчерн к эбу

3 Ответ от serega 32 2014-11-30 11:41:24

• serega 32
• Новый участник
• Неактивен

• Регистрация: 2014-11-29
• Сообщений: 5Спасибо: 0
• Авто: ваз 2109i

Re: оборвался разъем датчика кислорода, как подключить по цветам? ваз 2109

СПАСИБо. только самого разъема нет просто провода висят. 4 от датчика и 4 из жгута.

Лямбда зонд (также называется кислородным контроллером, датчиком O2, ДК) является неотъемлемой частью выхлопной системы автотранспортных средств, отвечающих экологическим стандартам EURO-4 и выше. Это миниатюрное устройство (обычно устанавливается 2 лямбда зонда и более) контролирует содержание O2 в выхлопных смесях автотранспортного средства, благодаря чему значительно снижается выброс ядовитых отходов в атмосферу.

В случае некорректной работы ДК или если произошло отключение лямбда зонда, функционирование силового агрегата может быть нарушено, из-за чего мотор перейдет в аварийный режим (на панели загорится Check Engine). Чтобы такого не случилось, систему автомобиля можно перехитрить, установив обманку.

Как самостоятельно заменить прибор на ВАЗ-2112

Чтобы заменить неисправный контроллер, потребуется выполнить следующий алгоритм действий:

1. Загнать машину в гараж с ямой или на придорожную эстакаду для удобства проведения работ.
2. Заглушить мотор и дать ему время остыть.
3. Затем требуется заглянуть под днище и найти датчик кислорода возле муфты.
4. Далее нужно отсоединить блок с проводами.
5. С помощью ключа снять датчик кислорода.
6. При помощи очищающей жидкости почистить резьбу и контакты.
7. После этого с помощью ключа закрепить новый измерительный контроллер.
8. Поставить блок с проводами.

Для проверки нужно запустить мотор на холостых оборотах. Если отсутствует ошибка на приборной панели и показания определяются верно, то все было сделано правильно.

КАК ПРОВЕРИТЬ ЛЯМБДА ЗОНД

Проверяют один из выводов датчика, а именно сигнальный. Для этого:

1. Либо используют сканер .
2. Либо при помощи мотортестера. С помощью щупов идет подключение и включают самописец. Благодаря второму способу можно увидеть форму сигнала, текущие и пиковые значения. По форме сигнала можно определить исправность датчика.

Чтобы вы не заблуждались, объясню, главным показателем для лямбда зонда является не состав смеси или опережение зажигания, а именно содержание кислорода. Как происходит процесс: С электронного блока управления идет опорное напряжение в 0,45 В на сигнальный вывод датчика. Для убедительности, можете откинуть клемму от датчика и используя мультиметр сделать измерения. Если все так, то датчик исправен.

ПРОЦЕСС РАБОТЫ КИСЛОРОДНО ДАТЧИКА

Когда объем кислорода увеличивается в выхлопных газах, происходит снижение подающегося напряжения на датчик до 0,1 В, когда кислорода меньше положенного – увеличение до 0.9 В. В ВАЗ 2110 представлен циркониевый кислородный датчик, благодаря этому прыжок напряжения в зависимости от объема кислорода происходит по проценту стехиометрической смеси, при соотношении 14,7:1. Учитывая это топливно-воздушная смесь воспламеняеться.

Если вникнуть в то, как работает лямбда зонд, то понимаешь и как сделать диагностику. Ну допустим выскакивает ошибка ЭБУ (электронного блока управления) Р0131, которая говорит о «Низком уровне сигнала датчика кислорода 1». Тут нужно понять, что датчик проверяет состояние системы и поэтому при бедной смеси, он сообщит об ошибке. В таких случаях замена лямбда зонда не актуальна.

Вы спросите: «Так каким же образом определять проблему? Как выяснить проблема в системе или в датчике?». Для понимания хочу рассмотреть несколько ситуаций:

1. Случайпервый. Итак, появилась ошибка о «бедной смеси», проверяем мультиметром напряжение – низкое. Производим такие действия: добавляем подачу бензина (можно пережать шланг обратного слива). При отсутствии такого, можно с помощью шприца влить немного топлива в впускной коллектор. И посмотреть, реагирует ли датчик. Если датчик показывает, что смесь обогащенная, то поломка не в лямбда зонде, а в системе подачи топлива. Топлива подается в меньшем количестве, чем нужно.
2. Случайномер2. Датчик говорит о переобогащенной смеси. Делаем искусственный подсос. Нужно поднять вакуумный шланг и все также проверить напряжение на лямбда зонде, если оно снизилось, то датчик рабочий.
3. Ипоследнийтретийслучай. Эта ситуация является редкой, но все равно неприятная. Пережимаем обратку (сделав подсос) и при этом на датчике так 0,45 В и осталось – можно сказать о том что лямбда зонд неисправен. Так как он должен реагировать на любые изменения топливо-воздушной смеси, меняя напряжение на сигнальном выводе, сообщая о ошибке.При нормальной работе датчика во время резкого изменения качество воздушной смеси, он так де резко должен менять напряжение. Если напряжение меняется плавно, то датчик изношен, либо забит нагаром. В этом случае вы можете ПОЧИСТИТЬ КИСЛОРОДНЫЙ ДАТЧИК или же заменить на новый.

Существует одна вещь, которая может ввести в заблуждение:

При пропусках зажигания на выходе получается смесь с большим количеством топлива и воздуха, датчик такое расценивает как большое количество кислорода в отработанных газах, и будет показывать ошибки, даже если вы поменяете датчик на новый.

Еще не упустите такую вещь, как появление щели перед датчиком кислорода, через которую из вне может попадать что, правильно кислород. И как не сложно к чему это приведет? Правильно, к тому, что датчик будет сообщать о бедной смеси. Следовательно, смесь, поступающая в двигатель станет переобогащенной, а датчик так и будет сообщать о бедной. В этом случае не плохо воспользоваться газоанализатором, который покажет правду, обогащена ли смесь.

Вот, в принципе, и все, разобрались, что же такое лямбда зонд, как он работает и как сделать его диагностику. Жду новых встреч на vaz2110-remont.ru .

(голосов: 4, в среднем: 5,00 из 5)

датчик кислорода ваз 2110 признаки неисправности

Установлен в приемной трубе системы выпуска отработавших газов. Кислород, содержащийся в отработавших газах, создает разность потенциалов на выходе датчика, изменяющуюся приблизительно от 0,1 В (много кислорода бедная смесь) до 0,9 В (мало кислорода богатая смесь). По сигналу от датчика кислорода контроллер корректирует подачу топлива форсунками так, чтобы состав отработавших газов был оптимальным для эффективной работы нейтрализатора (напряжение кислородного датчика около 0,5 В). Для нормальный работы датчик кислорода должен иметь температуру не ниже 360С, поэтому для быстрого прогрева после запуска двигателя в него встроен нагревательный элемент. Контроллер постоянно выдает в цепь датчика кислорода стабилизированное опорное напряжение 0,450,10 В.

Пока датчик не прогрет, опорное напряжение остается неизменным. При этом контроллер управляет системой впрыска, не учитывая напряжение на датчике. Как только датчик прогреется, он начинает изменять опорное напряжение.

Тогда контроллер отключает нагрев датчика и начинает учитывать сигнал датчика кислорода. Причины преждевременного выхода из строя датчика кислорода 1. Применение этилированного бензина или несоответствующей марки топлива.

2. Использование при установке датчика герметиков, вулканизирующихся при комнатной температуре или содержащих в своем составе силикон. 3. Перегрев датчика из-за неправильно установленного угла опережения зажигания, переобогащения топливо-воздушной смеси, перебоев в зажигании и т. Д. 4.

Многократные (неудачные) попытки запуска двигателя через небольшие промежутки времени, что приводит к накапливанию несгоревшего топлива в выпускном трубопроводе, которое может воспламениться с образованием ударной волны. 5. Проверка работы цилиндров двигателя с отключением свечей зажигания.

6. Попадание на керамический наконечник датчика любых эксплуатационных жидкостей, растворителей и моющих средств. 7. Обрыв, плохой контакт или замыкание на массу выходной цепи датчика. 8. Негерметичность в выпускной системе.

Возможные признаки неисправности датчика кислорода 1. Неустойчивая работа двигателя на малых оборотах. 2. Повышенный расход топлива. 3. Ухудшение динамических характеристик автомобиля.

4. Характерное потрескивание в районе расположения каталитического нейтрализатора после остановки двигателя. 5.

Повышение температуры в районе каталитического нейтрализатора или его нагрев до раскаленного состояния. 6. На некоторых автомобилях загорание лампы СНЕСК ЕNGINЕ при установившемся режиме движения.

Правила снятия и установки датчика 1. Демонтаж датчика, во избежание повреждений, производят только на холодном двигателе, перед этим отсоединяют провода датчика (при выключенном зажигании). 2. Перед заменой датчика необходимо проверить его маркировку, которая должна соответствовать указанной в инструкции по эксплуатации автомобиля. 3. Производят внешний осмотр, чтобы: o проверить наличие уплотнительного кольца; o проверить наличие на резьбовой части специальной противопригарной смазки.

4. Заворачивают от руки датчик кислорода до упора и затягивают с усилием 3,5-4,5 кгм. Соединение должно быть герметичным. 5.

Соединяют электрический разъем (разъемы). 6. Проверяют работоспособность по контролируемым параметрам. В некоторых случаях датчик крепится к выпускному трубопроводу с помощью специальной пластины. Между пластиной и выпускным трубопроводом должна находиться специальная герметизирующая прокладка. Основные контролируемые параметры Проверка параметров датчика кислорода осуществляется при достижении им рабочей температуры (350+50С) с использованием газоанализатора, осциллографа, цифрового вольтметра и омметра.
