Кулиса кпп: что это такое, как отрегулировать

Регулировка кулисы

Теперь плавно подошли к такому вопросу, как регулировка кулисы. Всегда можно прибегнуть к замене компонента, в таком случае сможете быть уверены, что в ближайшем будущем проблема больше не потревожит. Не всегда замена является выходом. Регулировка кулисы необходима, если уверены, что в отрегулированном состоянии она сможет прослужить долго.

Как происходит процесс.

1. Для начала попробуем осуществить регулировку компонента с использование задней передачи. Для этого включите заднюю передачу и ослабьте хомут. Кроме того, потребуется также выставить селектор коробки переключения скоростей в такое положение, в котором он должен находиться при включенной передаче заднего хода.
2. Когда эти шаги выполнены, хомут агрегата можно затянуть обратно.
3. На этом процесс регулировки можно считать завершенным, в 99% случаев эта процедура позволяет решить проблему некорректного включения скоростей.

 Загрузка …

Но есть еще один метод. Данный способ актуально использовать, когда не можете переключиться на заднюю передачу.

Потребуется осуществить все действия, связанные с регулировкой первой скорости:

1. Рычаг КПП выставить на первую скорость.
2. Хомут кулисы, как и в предыдущем случае, ослабляется. Если не знаете, где расположен данный хомут в транспортном средстве, порекомендуем изучить сервисный мануал к авто. Там может быть наиболее точно указана информация по этому поводу. Если мануала нет или по каким-то причинам информации нет в нем, необходимо залезть под днище авто, чтобы обнаружить хомут.
3. Когда хомут ослаблен, привод кулисы необходимо провернуть против часовой стрелки. Проворачивать привод необходимо, пока селектор коробки передач не упрется в пластмассовый стопор задней скорости. Почувствуете это сразу.
4. Когда рычаг уперся в стопор, нужно пробраться под днище и затянуть хомут. Так заканчиваете процедуру регулировки механизма в авто.

В процессе нет ничего сложного, подробнее о механизме можно узнать из фото. Придерживайтесь всех действий, указанных в инструкции, и сможете все проделать сами. Но если не уверены, что это решит проблему, то лучше обратиться к специалистам. Возможно, они смогут осуществить качественную диагностику и при необходимости заменить механизм.

Основные неисправности

Кулиса – система сравнительно надежная из-за простоты конструкции, да и особых подвижных элементов у нее нет, а диапазон передвижения составляющих небольшой.

1. Но все же проблемы с кулисой бывают. Чаще они сводятся к появлению люфтов в местах соединения из-за износа. Износу подвергаются:

• шаровая опора;
• карданный шарнир;
• втулки в месте соединения тяги с рычагом.

Все эти элементы – подвижны, и недостаток смазки, попадание внутрь пыли и грязи приводит к износу контактируемых поверхностей.

На работоспособность КПП или двигателя люфты в механизме управления никак не влияют. Единственное – значительно ухудшается управление коробкой. Из-за этих люфтов:

1. Рычаг свободно «болтается».
2. Сложно включаются передачи.
3. Слышен скип при перемещении рукоятки.
4. Невозможность включения требуемой скорости.

Зачастую в таких проблемах «виновата» кулиса. Сложность ремонта узла зависит от его конструктивных особенностей. Необходимо найти причину плохо работающего механизма.

Устройство

Как уже было сказано, кулиса соединяет шток и рычаг КПП. Именно шток уже соединяется с КПП. Она расположена снизу автомобиля непосредственно под рычагом КПП.

На самом деле это кулиса, которая соединяет ручки КПП, и шток редко приходит в негодность, но все-таки это происходит. Сломаться она может по нескольким причинам, основной из которых считается попадание грязи, пыли или влаги в механизм. Второстепенной причиной уже считается то, что устройство не смазывается должным образом, из-за чего заклинивает или просто выходит из строя.

Разобравшись с тем, что такое кулиса, можно определить для себя то, что они бывают нескольких видов. Перед тем как разбирать виды следует учесть, что универсального такого устройства не существует. Происходит это потому, что производители автомобилей пытаются сделать свои машины все удобнее и комфортнее. Несмотря на то, что существует неопределенное множество разновидностей этого механизма, есть такие агрегаты, которые не изменяются во всех видах устройства.

• Главное, без чего не обойтись, это, конечно же, без ручки КПП, она есть совершенно в любом автомобиле. Бывают такие машины, в которых ручки КПП находится не между передними сиденьями, а на рулевой колонке или еще где-то.
• Второе, что есть в каждой системе, — это система тяги во время переключения передач.
• Третьим устройством считается фиксатор пальца вилки системы, которая выбирает скорость и сам палец.
• Четвертым элементом считается вилка этого механизма.

Существует два вида кулис, которые соединяют рукоятку КПП и шток, это длинноходные и короткоходные. Принципиальной разницы между ними нет. Отличие лишь в скорости переключение передач. У длинноходной кулисы скорость переключения больше, чем у второго вида. Различие в скорости тоже несущественные, всего несколько долей секунды. Поэтому короткоходные кулисы чаще всего устанавливают на спортивные автомобили. Некоторые водители ошибочно думают, что от вида кулисы зависит динамика автомобиля, следует учесть, что от этого механизма никак не зависит динамика хода автомобиля.

Сложно ли самостоятельно поменять кулису

Что такое ГБЦ в машине. После замены прокладки ГБЦ машина не заводится, что делать Что такое гбц в автомобиле Для того, чтобы короткоходная кулиса позволила почувствовать всю прелесть отсутствия люфта и вибрации в рычаге, она должна быть установлена правильно. Если монтаж проводится в условиях автосервиса, можно не беспокоиться, но при самостоятельной замене следует отнестись к этому со всей ответственностью. Вся процедура напоминает замену сальника кулисы – с такой операцией сталкивается практически половина автовладельцев. О необходимости замены сальника весьма красноречиво говорит характерный хруст, постоянно присутствующий во время переключения скоростей.

Если разобрать процесс самостоятельного монтажа короткоходной кулисы более подробно, то можно выделить следующие основные этапы работ.

1. Снимается салонный чехол рычага вместе с рукоятью простым резким рывком вверх.
2. Ключом на 13 ослабляется хомут и снимается тяга рычага с карданного вала.
3. Освобождается шарик блокировки включения задней скорости, для чего потребуется снять блокирующее его кольцо.
4. Снимается стопорное кольцо и рычаг вместе с шариком и пружинкой, расположенных в отдельном корпусе.
5. Теперь можно будет извлечь рычаг вместе с тягой через салон. При необходимости их можно предварительно разъединить.
6. Далее снимается кардан, с которого предварительно стягивается пыльник и откручивается болт, расположенный с левой стороны.
7. Новый кардан смазывается литолом, при затягивании крепления слишком усердствовать не следует.
8. Тяга монтируется также из салона. Будет гораздо удобнее проводить эту работу вдвоем.

Дальнейшая сборка также не представляет сложностей. Тяга одевается на шток кардана, после чего необходимо будет собрать механизм блокировки задней передачи. Его шарик лучше предварительно смазать. После этого, перед окончательным затягиванием крепежного хомута проводится окончательная регулировка рычага и системы блокировки задней передачи – в ряде случаев механизм часто не совпадает с пластиной, тогда ее придется снять и подкорректировать существующий зацеп. Процесс установки короткоходной кулисы на «Приору» можно посмотреть на видео:

Большинство автовладельцев, по той или иной причине решившиеся заменить стандартную кулису на короткоходную, остаются довольными скоростью и четкостью переключения передач

Если принять во внимание совсем небольшую стоимость подобной модернизации, которую к тому же реально выполнить своими руками, преимуществ короткоходной кулисы прибавляется

Даже если водителю не особо важно, сколько времени требуется для включения передачи, практически полное отсутствие постороннего шума и люфта неизбежно отмечает каждый водитель

• Как работает гидромеханическая коробка передач
• Что такое адаптивная КПП
• Принцип работы синхронизатора КПП
• Как пользоваться сцеплением, чтобы не сжечь его

Как правильно отрегулировать кулису на ВАЗ-2110: инструкция

Поговорим, как удастся настроить кулису, если та указывает на первичные приметы неисправности.

1. Вначале стоит попытаться любыми путями включить 1-ю передачу.
2. Необходимо установить вашу «десятку» на эстакаде, затянуть стояночный тормоз и подставить противоупорные откаты под шины.
3. Выключать на коробке 1-ю передачу не надо.
4. Снизу следует найти хомут, удерживающий кулису. Чтобы это выполнить, нужно подлезть под капот. Сам поиск КПП не должен вызвать вопросы. Хомут понадобится ослабить.
5. Далее нужно вернуться в салон, чтобы рычаг КПП сдвинуть до упора в левую сторону. Не стоит таскать ручку назад либо вперед, так как, скорее всего, кулиса соскочит.
6. Снова нужно вернуться под машину. Обратно затяните хомут.
7. Как правило, достаточно обыкновенного смещения кулисы касательно карданчика на пару миллиметров.

Как осуществляется управление КПП?

Конструкция механизма выбора передач зависит от компоновки главных агрегатов. Раньше автомобили имели классическую компоновку, где двигатель и коробка передач установлены продольно, а значит нет необходимости использовать сложные механизмы. В некоторых авто кулиса прямая, то есть один конец ее сообщается с вилками выбора передач, но при этом водитель постоянно ощущает вибрацию от работы коробки передач. Более современных авто имеют кулису, оснащенную пластиковыми сухарями и шарнирными соединениями, через которые сообщается ручка КПП и кулиса.

Классическая кулиса выглядит таким образом: в корпусе находится наплыв шаровидной формы, который зажимается пластиковыми втулками, что обеспечивает подвижное движение ручки в разные стороны, при этом кулису нет возможности вынуть из корпуса просто так.

Схема управления передач примитивна: переводя рычаг КПП в сторону, устанавливает шток в проточку, которая фиксируется на ползунке. Перемещая ручку вперед и назад, шток двигает ползунок вилки, который вводит в зацепление шестерни, то есть включается необходимая передача.

В переднеприводных автомобилях с поперечным расположением двигателя, механизм выбора передач находится под капотом, а значит здесь используется дистанционное управление передач КПП.

Данная конструкция имеет целую систему связки рычагов и тяг, что в итоге мы называем “кулисой”. Здесь водитель, двигая ручку КПП, через длинную тягу или двойной трос, приводит в движение механизм выбора передач, установленный прямо на корпусе коробки передач.

Как заменить карданчик кулисы, он же шарнир на ВАЗ 2110-ВАЗ 2112?

Снять данный шарнир возможно только на эстакаде, смотровой яме или же если поднять автомобиль, потому что данный шарнир находится под днищем и вам нужно будет подлезть под него чтобы отвернуть оба болта которые его крепят!

1) В начале как вы уже поняли вам нужно будет залезть под автомобиль, после этого разыщите там пыльник (Указан стрелкой) и сам шарнир который находится под этим пыльником, так вот после этого возьмите в руки два ключа и одним держа болт от проворачивания, ослабьте чуть-чуть гайку этого болта как показано на рисунке, а после того как гайка хомута будет ослаблена возьмитесь рукой за тягу и выньте её из шарнира как показано на маленьком рисунке.

Прежде чем начать отворачивать гайку болта стяжного хомута, перетащите пыльник в сторону коробки чтобы он не мешал, а после того как вы отсоедините тягу то перетащите пыльник в её сторону и тем самым полностью снимите его с автомобиля!

2) Теперь вам нужно будет отвернуть ещё один болт, который крепит шарнир в передней его части за шток выбора передач, поэтому после того как данный болт будет откручен вы можете потянуть за шарнир и спокойно снять его с того места где он установлен.

Когда будете устанавливать новый шарнир, вам нужно будет попасть этим болтов в отверстие в штоке выбора передач, поэтому приблизительно запомните в каком месте располагается этот болт после установки нового шарнира в это же место и заверните его, чтобы он попал в отверстие штока выбора передач!

Установка нового шарнира производится в обратном порядке снятию, но только когда будете устанавливать шарнир кулису обязательно нужно будет отрегулировать, а иначе передачи будут включаться не чётко и вместо к примеру первой передачи как было сказано ранее, может запросто включится задняя. (О том как отрегулировать кулису, см. в статье под названием: «Замена кулисы на ВАЗ»)

Если вы хотите по подробней изучить как же снимается шарнир и устанавливается, тогда просмотрите чуть ниже видео-ролик в котором всё наглядно показано:

Стоял у меня этот карданчик от калины, пришло к тому что больше некогда его непоставлю из за того как раз таки, что он всю вибрацию на ручку КПП отдаёт в связи с этим она вся тресется постоянно.

Топ-5 (По голосам)

1. home
2. Статьи
3. ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора
4. Проводим заме. Проводим заме.

На автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110 большой люфт в кулисе КПП и как следствие, нечеткое переключение передач не является редкостью. Можно сказать, что это болезнь или недостаток автомобилей этих марок. И причина этой «болезни», в первую очередь, кроется в родном карданчике кулисы КПП . Если Вам интересно, как устранить этот недостаток, уменьшить люфт в кулисе и повысить комфорт переключения передач на своей «восьмерке», «девятке» или «99», то читаем статью дальше….

Регулировка и ремонт

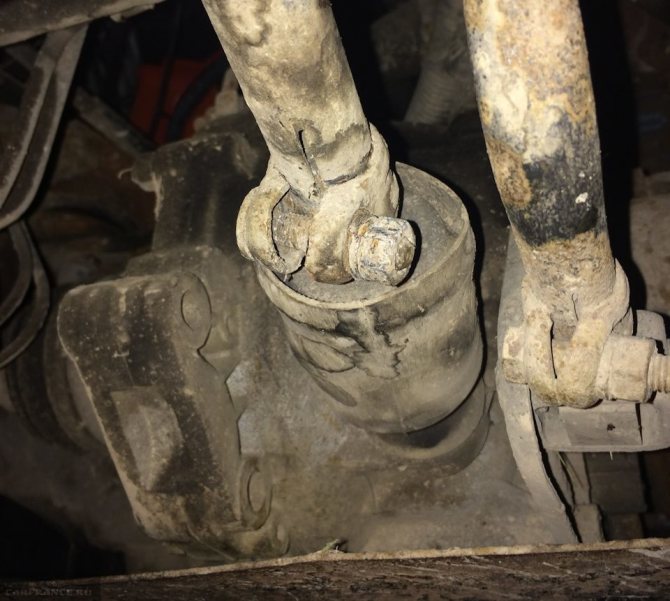

Бывает так, что в процессе эксплуатации хомут, зажимающий тягу на шарнире, послабляется из-за чего происходит разрегулировка. Отрегулировать же кулису передач несложно. Для этого необходимо:

1. Установить на КПП нейтраль (на некоторых авто нужно включить конкретную передачу).
2. Ослабить хомут тяги.
3. Установить правильную позицию рукоятки в салоне (на определенных моделях имеются установочные отверстия, позволяющие зафиксировать рычаг в нужном положении).
4. Хорошо зажать хомут.

Это общая технология регулировки. Для выполнения операции на определенной марке авто необходимо узнать все особенности проведения работ.

Если регулировка не помогла, придется делать глубокую ревизию состояния кулисы для выявления изношенных элементов из их замены. Отремонтировать механизм включения можно двумя способами: купить ремкомплекты и восстановить штатный механизм или просто его заменить в сборе.

Признаки неисправности кулисы ВАЗ 2110

• вибрация рычага коробки передач;
• есть послабление фиксирующих хомутов;
• плохо включаются или включается «не та» передача;
• кулиса поворачивается в стороны на шарнире;
• люфт рычага коробки передач;
• слышится звон в кулисе (иногда звон появляется уже после проведения ремонтных работ).

Если водитель хотя бы что-то знает о кулисе, как она выглядит и для чего нужна, уже стоит попробовать самостоятельно отремонтировать деталь.

Для замены кулисы нам понадобится:

• набор ключей с головкой на «10» и «13»;
• реактивная тяга — 2110-1703300 (если нужна замена);
• смотровая яма и домкрат;
• отвёртка.

1

Головкой «на 13» откручиваем две гайки крепления кронштейна буфера и снимаем кронштейн.

2

Головкой и ключом «на 13» откручиваем два болта крепления реактивной тяги к обойме шаровой опоры привода переключения передач.

3

Отводим реактивную тягу вниз.

4

Двумя ключами «на 13» ослабляем стяжной болт хомута реактивной тяги и сдвигаем хомут назад. Снимаем реактивную тягу.

5

При необходимости снятия демпфера реактивной тяги, ключом «на 13» отворачиваем гайку крепления проушины и снимаем проушину с демпфером.

6

Демпфер реактивной тяги можно заменить и не снимая саму тягу. Для этого ослабляем хомут тяги, а затем ключом «на 13» отворачиваем два болта крепления кронштейна демпфера к картеру коробки передач.

7

Снимаем кронштейн с демпфером, выводя шлицевой хвостовик проушины из отверстия тяги.

8

Отсоединяем минусовую клемму от аккумулятора. Отворачиваем два самореза крепления правого щитка облицовки тоннеля пола.

9

Снимаем щиток.

11

Аналогично снимаем левый щиток.

12

Снимаем кожух ручки переключения передач.

13

Снимаем туннель. Для этого отвинчиваем саморез по середине.

14

Крестообразной отверткой отворачиваем два самореза в средней части тоннеля.

15

И два самореза слева и cправа со стороны пассажирского сидения.

17

Сдвинув предварительно назад сидение, вынимаем туннель.

18

Головкой «на 10» отворачиваем четыре гайки в средней части переднего крепления корпуса облицовки тоннеля пола.

19

И две гайки заднего крепления и вынимаем облицовку туннеля пола.

20

Ключом «на 10» откручиваем шесть гаек крепления к кузову прижимной пластины привода.

21

Снимаем прижимную пластину.

22

Снимаем защитный чехол привода со шпилек крепления прижимной пластины.

23

Снизу автомобиля двумя ключами «на 13» отворачиваем стяжной болт хомута тяги привода.

24

Сдвигаем тягу привода со шлицевого наконечника шарнира штока выбора передач и выводим тягу привода с рычагом переключения передач.

25

Осуществляем сборку кулисы с новой реактивной тягой в обратном порядке.

Регулировка и ремонт

Бывает так, что в процессе эксплуатации хомут, зажимающий тягу на шарнире, послабляется из-за чего происходит разрегулировка. Отрегулировать же кулису передач несложно. Для этого необходимо:

1. Установить на КПП нейтраль (на некоторых авто нужно включить конкретную передачу).
2. Ослабить хомут тяги.
3. Установить правильную позицию рукоятки в салоне (на определенных моделях имеются установочные отверстия, позволяющие зафиксировать рычаг в нужном положении).
4. Хорошо зажать хомут.

Это общая технология регулировки. Для выполнения операции на определенной марке авто необходимо узнать все особенности проведения работ.

Если регулировка не помогла, придется делать глубокую ревизию состояния кулисы для выявления изношенных элементов из их замены. Отремонтировать механизм включения можно двумя способами: купить ремкомплекты и восстановить штатный механизм или просто его заменить в сборе.

Алгоритм установки короткоходной кулисы на Лада Приора

1. Чтобы получить доступ к болтам, декоративный чехол должен быть снят с рычага коробки с набалдашником. Последний никаким образом не закрепляется на рычаге, для его снятия достаточно будет сильно потянуть.

1. Проводим демонтаж тяги рычага КПП с кардана, ослабив для этого хомут с помощью ключа на «13».

1. Чтоб получить доступ к рычагу, следует освободить шарик, блокирующий включение задней передачи, который пружинит при включении. Будьте внимательны! Не стоит тянуть за рычаг, чтобы добиться его освобождения.

1. Стопорное кольцо снимается, затем нужно снять рычаг с шариком и пружинкой, вставленные в пластиковый корпус.

1. Через салон извлечь рычаг с тягой. Чтобы было удобнее, их можно разъединить.

1. Демонтировать карданчик. Для этого ключом на «10» стягиваем резиновый пыльник. Затем требуется выкрутить болт, который фиксирует карданчик с левой стороны.

1. На фотографии заметно, что штоки карданчиков различны по длине. Такую проблему можно решить укорачиванием «Калиновского» штока, учитывая тип короткоходной кулисы. Иногда шток полностью не заходит, поэтому рычаг коробки смещается к ручнику. Если нужно укоротить, отрезаем 1-2 сантиметра.

Рычаг переключения передач короткоходный ВАЗ 2101-2107 TURBOTEMA

• Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье — выходные дни).
• Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
• Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
• Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
• Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Как выбрать новую кулису?

Какую кулису поставить на Нива Шевроле? Этот вопрос приходил в голову каждому автовладельцу Нивы, которому пришлось столкнуться с неисправностью данного элемента. На самом деле, в выборе компонента нет ничего сложного.

На практике многие автовладельцы вышеуказанных моделей авто ставят на свои транспортные средства механизмы от машин Fiat классических моделей. Согласно отзывам в интернете, по своему устройству эти устройства полностью подходят для установки в Нива Шевроле. Однако, есть и негативная сторона. На практике автомобили Нива, оснащенные механизмом от машин Fiat, требуют более тщательной регулировки элемента. Кроме того, несмотря на итальянское качество, эти компоненты трансмиссионной системы более подвержены износу и поломкам.

Поэтому при выборе механизма не стоит «вестись» на рассказы кустарных «гаражных» мастеров и придумать себе новую головную боль. Для установки в Нивы Шевроле лучше приобрести стандартную кулису, которой оснащаются базовые модели автомобилей Нива.

Замена элемента

Как правило, необходимость ремонта данного компонента возникает после установки или ремонта привода переключения скоростей. Если вы произвели замену привода, но при движении чувствуете, как сохранилась вибрация рычага КПП, то, по всей видимости, в механизме шарниров рычага остался повышенный люфт. А значит, шарниры следует отремонтировать, а соответственно, может возникнуть необходимость замены кулисы.

Читать дальше: Блокиратор на руль от угона

Если вы решили произвести замену компонента в домашних условиях собственноручно, то заранее приготовьте все, что вам может потребоваться в процессе выполнения работ. В частности, речь идет о:

• гаечных ключах на «12»;
• гаечный ключ на «14»;
• торцевом гаечном ключе на «10»;
• хомуте крепления чехла рычага КПП;
• канцелярском нож;
• крестообразной отвертке.

Разумеется, вам потребуется и новый механизм, если вы решили его заменить.

В первую очередь, откройте капот вашей Нивы Шевроле и найдите соединение наконечника рычага КПП и тяги переключения скоростей. Увидев данное соединение, возьмите соответствующий гаечный ключ и ослабьте гайку винта крепления.
После этого демонтируйте стяжную муфту и ее защитный чехол.
Теперь залезьте в салон авто и снимите переднюю часть облицовки пола. Далее, извлеките рамку чехла рычага КПП

Будьте осторожны, вам потребуется осторожно снять ее, чтобы не повредить фиксаторы.
Затем вам нужно будет вывернуть чехол рычага переключения скоростей наизнанку. Сделав это, вы увидите хомут крепления чехла

Возьмите плоскогубцы или обычный канцелярский нож и перекусите данный хомут

После этого чехол с рычага можно будет снять
Обратите внимание: хомут крепления рычага КПП является одноразовым. То есть, перекусив его плоскогубцами или разрезав ножом, заново установить на прежнее место деталь не получится
Поэтому при сборке деталей вам нужно будет установить новый хомут.
Далее, вам нужно будет снять переднюю часть облицовки тоннеля пола

В зависимости от года выпуска вашей Нивы Шевроле инструкция по демонтажу облицовки тоннеля пола может отличаться. Поэтому рекомендуем вам воспользоваться мануалом по эксплуатации конкретно к вашему авто.
Теперь посмотрите на рычаг КПП. Вы увидите, что к нему крепится фиксатор оси: этот элемент нужно отсоединить от рычага. Сделав это, ось рычага можно демонтировать, параллельно извлекая данную ось из отверстий рычага переключения скоростей и кулисы.
Когда ось демонтирована, нужно снять рычаг КПП. Для этого сам рычаг вам нужно будет потянуть вверх. Затем возьмите отвертку и протолкните внутрь корпуса рычага коробки передач пластиковую втулку. Этот элемент вам нужно продвинуть вдоль по валу.
Теперь при помощи гаечного ключа вам нужно открутить несколько винтов крепления корпуса рычага переключения скоростей к кузову автомобиля. Открутив и демонтировав болты, можно снять корпус и извлечь из него вал КПП.
Далее, демонтируйте с вала направляющий шток.
Теперь вы увидите свою кулису. Если в шарнирах элемента вы видите большой люфт, который нельзя будет отрегулировать либо отверстие под ось рычага чересчур изношено, то нужно снять механизм и заменить его на новый. Поскольку процесс замены этого элемента не является таким уж легким, рекомендуем вам визуально осмотреть все демонтированные детали. Если у вас есть сомнения по поводу их работоспособности или надежности, то лучше замените их сразу.
Произведя замену кулисы, все детали нужно собрать в обратном порядке. Не забудьте установить новый хомут крепления рычага переключения скоростей.

После установки кулисы нужно будет произвести регулировку привода переключения КПП.

Что такое кулиса в автомобиле и для чего она нужна?

Наверное, не все новички-водители знают, что такое кулиса в автомобиле и где она вообще находится? Обычно на водительских курсах изучают строение авто, однако, не у всех до таких подробных знаний, как говорится, «руки доходят». А потом задаются вопросы: что, зачем, почему? Особенно, если возникают проблемы со втыканием и переключением скоростей на механической коробке передач. И тогда уж все вспоминают кулису.Собственно, правильно по техническому она называется тяга привода управления коробки передач. И ее, оказывается, можно регулировать и менять! Что такое кулиса в автомобиле? Некоторые думают, что это сам рычаг переключателя скорости, и находится он между водительским и пассажирским сидениями (такое можно прочитать в интернете, в самых популярных ответах на поставленный вопрос). Но это не совсем так. Кулиса МКПП – это многосоставной механизм, основное предназначение которого связывать рычаг для переключения передачи и деталь (шток), подводящую к коробке. Таким образом, видим при ближнем рассмотрении проблемы, что данная запчасть (состоящая, повторимся, из нескольких деталей) находится между рычагом и КПП, а размещается, в большинстве случаев, под автомобильным днищем, недалеко от карданного вала или же – под самим рычагом переключения (ручкой). Несмотря на довольно высокий запас прочности (у некоторых моделей – свыше 100.000 км. пробегу), элементы кулисы иногда начинают изнашиваться, приводя автовладельца к множественным проблемам. Происходит это, как правило, из-за попадания в механическую систему воды, пыли и грязи, ухудшения или отсутствия должного количества смазочных веществ, по некоторым другим причинам. Краткий обзор устройства механизма Во многом само устройство механизма кулисы зависит от марки и модели машины. Это происходит потому, что различные заводы-производители склонны применять разные, стремящиеся к оригинальности, типы устройства МКПП. В связи с этим, можно рассматривать только некоторый усредненный и обобщенный, ориентировочный вариант данного устройства. Но для большинства авто это будет: рычаг КПП, тяга передач, вилка, палец вилки, сальник вилки фиксатор. Есть еще и пружина, корпус и трос переключения, условно входящие в механизм. А все вместе данные запчасти отвечают за переключения скоростей в запланированных изготовителями коробки передач положениях.

Признаки неисправностей механизма Как уже было сказано, в подавляющем большинстве марок машин конструкция эта довольно надежная, не требующая частого ремонта и замен частей. Исключение составляют авто, изначально отличающиеся низким качеством сборок (с такими может всякое случиться). Но и на качественных импортных авто случаются огрехи, особенно если оно «в летах» и с колоссальным пробегом. Какие же признаки, что кулиса вашего автомобиля уже дает сбой? Как правило, они очевидны и в особых комментариях не нуждаются. Но все-таки, попробуем перечислить основные:

• увеличился люфт ручки (рычага), что переключает передачи;
• возникли проблемы с самим переключением передачи с одной на другую (или например она хрустит при переключении);
• скорости переключаются непомерно тугим образом;
• вместо одной передачи включается другая; из пяти, например, передач возможно включить только несколько, остальные просто не работают.

По поводу возникающего люфта: конечно, он никоим образом, на первых порах, не влияет ни на скорость езды, ни на работу МКПП. Наверное, поэтому некоторые водители не придают этому должного значения: мол, пока ездит – и пускай, зачем разбирать и регулировать? Но так ездить долго нельзя, так как положение со временем может ухудшиться (и в самый неподходящий, как правило, момент), приводя к плачевным результатам, а возможно, и к ДТП. Так что, не стоит «затягивать ситуацию», а попытаться поскорее разобраться с возникшей проблемой.

Регулировка кулисы В первую очередь, необходимо попробовать регулировку привода (если он, на быстрый взгляд, находится в рабочем состоянии). Кстати, часто новички-водители по неопытности думают, что вышла из строя вся коробка передач, а дело-то всего лишь в кулисе. Но для этого нужно хотя бы знать, что такое кулиса в автомобиле! Далее – включаем (даже если плохо получается, то можно при выключенном движке воткнуть, а затем завестись, и машина поедет) первую скорость и взбираемся на эстакаду или подъемник. Ставим авто на ручной тормоз, кладем под колеса противооткаты (на яме или эстакаде). Глушим движок, не выключая передачи. Затем – смещаем рычаг переключения влево, насколько это возможно. Возвращаемся под авто и затягиваем хомут. Иногда бывает нужно всего-то сместить запчасть относительно карданного вала всего на миллиметры, и ваша КПП снова отлично заработает!

Как заменить карданчик кулисы, он же шарнир на ВАЗ 2110-ВАЗ 2112?

Примечание! Снять данный шарнир возможно только на эстакаде, смотровой яме или же если поднять автомобиль, потому что данный шарнир находится под днищем и вам нужно будет подлезть под него чтобы отвернуть оба болта которые его крепят!

Снятие: 1) В начале как вы уже поняли вам нужно будет залезть под автомобиль, после этого разыщите там пыльник (Указан стрелкой) и сам шарнир который находится под этим пыльником, так вот после этого возьмите в руки два ключа и одним держа болт от проворачивания, ослабьте чуть-чуть гайку этого болта как показано на рисунке, а после того как гайка хомута будет ослаблена возьмитесь рукой за тягу и выньте её из шарнира как показано на маленьком рисунке.

Примечание! Прежде чем начать отворачивать гайку болта стяжного хомута, перетащите пыльник в сторону коробки чтобы он не мешал, а после того как вы отсоедините тягу то перетащите пыльник в её сторону и тем самым полностью снимите его с автомобиля!

2) Теперь вам нужно будет отвернуть ещё один болт, который крепит шарнир в передней его части за шток выбора передач, поэтому после того как данный болт будет откручен вы можете потянуть за шарнир и спокойно снять его с того места где он установлен.

Примечание! Когда будете устанавливать новый шарнир, вам нужно будет попасть этим болтов в отверстие в штоке выбора передач, поэтому приблизительно запомните в каком месте располагается этот болт после установки нового шарнира в это же место и заверните его, чтобы он попал в отверстие штока выбора передач!

Установка: Установка нового шарнира производится в обратном порядке снятию, но только когда будете устанавливать шарнир кулису обязательно нужно будет отрегулировать, а иначе передачи будут включаться не чётко и вместо к примеру первой передачи как было сказано ранее, может запросто включится задняя. (О том как отрегулировать кулису, см. в статье под названием: «Замена кулисы на ВАЗ »)

Дополнительный видео-ролик: Если вы хотите по подробней изучить как же снимается шарнир и устанавливается, тогда просмотрите чуть ниже видео-ролик в котором всё наглядно показано:

Эта популярная доработка, которая заключается в установке на ВАЗ 2110 безлюфтового карданчика от Калины. который устанавливается на кулису КПП. Так как карданчик представляет собой шарнир без люфта, то он способствует уменьшению поперечного хода рычага, также возрастает четкость включения передач. Какие еще изменения после такого тюнинга Вас могут ожидать ?

Правильное название карданчика от Лада Калина: Шарнир тяги привода управления коробки передач (безлюфтовый). Номер по каталогу 1118-1703160. В простонародье — рюмка. Цена около 350 рублей.

Видео, которое дает наглядно понять в чем разница между штатным карданчиком ВАЗ 2110 и шарниром Лада Калина :

Чтобы заменить карданчик «десятки» потребуется яма, ключи на 10 и 13:

1. Шарнир тяги привода управления коробки передач скрыт под пыльником.
2. Снимаем пыльник и сдвигаем его к КПП.
3. Ослабляем болт хомута на 13, немного разжимаем его и сдергиваем кулису с шарнира. Затем откручиваем болт на 10, фиксирующий шарнир на штоке выбора передач и снимаем шарнир.
4. Устанавливаем новый шарнир без люфта на шток выбора передач и закрепляем его болтом на 10. Чтобы он не отворачивался от вибраций смазываем его фиксатором резьбы.

Одеваем пыльник и кулису на место и регулируем ее. После этого делаем пробный заезд. Если все хорошо, то затягиваем хомут.

Есть мнение, что перед установкой рюмки нужно немного отпилить ее кончик, на самом деле все прекрасно устанавливается и без отпилов. После регулировки рычаг КПП располагается ровно по середине.

Впечатления от безлюфтового карданчика Лада Калина на ВАЗ 2110

Кажется, что поперечный ход рычага уменьшился. Особенно чувствуется разница во время движения, чем на стоянке. Включения передач стали более четкие, нет «рыскающих» движений рычагом.

Однако, не стоит забывать и о вибрации КПП. Если раньше эти колебания передавались на кулису и частично гасились люфтом штатного карданчика, то теперь они в полной силе переходят на ручку КПП, что вызывает дребезг, с которым со временем приходится бороться .

• Прочее
• Двигатель
• Рулевое управление
• Электрооборудование
• Трансмиссия
• Тормозная система
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту
