Как заменить кран печки на ниве 21214

Замена крана

Недоработки конструкции отопителя не ограничиваются неудачно сделанными вентиляторами, а также конструкцией воздуховодов. Даже кран печки плохо справляется со своей работой. Его сечение невелико. Поэтому, движение охлаждающей жидкости по радиатору отопителя происходит довольно медленно. Чтобы улучшить работу печки в целом, необходимо произвести замену крана.

Лучше всего брать кран отопителя от иномарок. Служат они дольше, да и эффективность работы на высоте. Подойдут краны от бюджетных Volkswagen, а также некоторых Opel. Это позволяет минимизировать работу по подгонке деталей. Производится замена в следующем порядке:

Под капотом с помощью пассатижей ослабляем хомут, крепящий шланг к патрубку. Шланг снимается, делать это лучше в перчатках. «Сидит» шланг на патрубке достаточно плотно, при его снятии рука может сорваться, перчатка защитит от повреждений;
Накидным ключом ”7” откручиваем саморезы, крепящие уплотнитель к перегородке;
Уплотнитель поддевают отверткой, и снимают его;
Извлекается вещевая полка;
Из салона рожковым ключом ослабляют прижимной винт крана;
Снимается тросик с рычага крана;
В зависимости от модификации радиатора печки кран может крепится либо 2 винтами, либо 2 гайками. Их следует открутить;

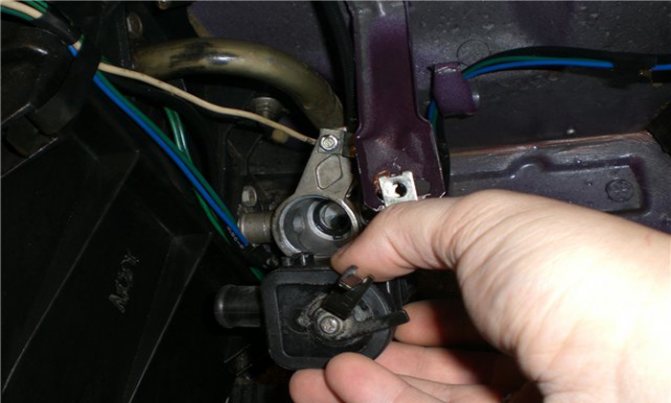

Извлекаем кран из автомобиля;
Снимаем с него патрубок, крепится он на 2 гайках.

Заводской (штатный), шаровой или керамический кран, какой лучше?

Среди автовладельцев на различных форумах постоянно возникают дискуссии по поводу какой кран отопителя лучше. Чаще всего баталии разворачиваются между двумя вариантами: шаровой или керамический. Практически никто не сомневается в том, что штатный кран на основе резиновой мембраны не надежен, чаще других дает течь, “заедает” и особенно подвержен закислению. В доказательство к этому – изображения выше, где причина замены – заклинивший кран и течь жидкости.

Шаровой или керамический?

Мы рекомендуем приобрести керамический кран. Корпус у такого крана обычный, но запорный элемент состоит из двух керамических пластин с прорезями, которые поворачиваются одна относительно другой.

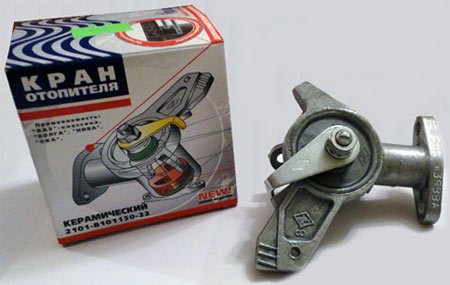

Керамический кран отопителя

Шаровой кран в принципе тоже неплохой, несомненный плюс такого крана – бОльшая пропускная способность по сравнению с керамическим (в открытом состоянии проходное отверстие равно внутреннему диаметру трубы). При низкой температуре это особенно ощутимо, но вероятность закиснуть у шарового крана выше, чем у керамического.

Система отопления Шевроле Нива

Устройство системы отопления на Шеви Нива

Система отопления и вентиляции салона кузова Нива Шевроле: 1 – воздуховод вентиляции, 2 – воздуховод обогрева ветрового стекла, 3 – промежуточный корпус, 4 – промежуточный воздуховод,  5 – корпус фильтра воздухозаборника, 6 – вентилятор системы отопления, 7 – центральное сопло вентиляции салона, 8 – облицовка панели рычагов управления, 9 – передний воздуховод обогрева салона,  10 – задний воздуховод обогрева салона, 11 – воздуховод обогрева ног, 12 – отопитель в сборе, 13 – боковое сопло.

Особенности конструкции системы отопления кузова

Детали отопителя: 1 – радиатор отопителя, 2 – левый кожух отопителя, 3 – рычаг управления заслонкой отопителя, 4 – промежуточный рычаг, 5 – винт, 6 – сектор рычагов, 7 – рычаг привода заслонки распределителя воздуха, 8 – заслонка управления отопителем, 9 – шланги отопителя, 10 – хомут, 11 – экран шлангов, 12 – кронштейн, 13 – заслонка распределителя воздуха, 14 – уплотнитель, 15 – правый кожух отопителя, 16 – воздуховод обогрева ног пассажира, 17 – прокладка радиатора.

Снятие и установка отопителя на Нива Шевроле

Для демонтажа или замены радиатора отопителя Нива Шевроле с кондиционером потребуются отвертки с плоским и крестообразным лезвием. Отсоедините провод от клеммы «минус» аккумуляторной батареи, снимите панель приборов.

Потянув на себя, снимите рукоятку управления отопителем

Рукоятку управления рециркуляцией

Облицовку панели рычагов управления отопителем. Выверните винты крепления кронштейна рычагов управления отопителем

Извлеките лампы подсветки панели рычагов

Разъедините колодку жгута проводов

Выверните винты скоб крепления тяг и отсоедините тяги от рычагов заслонок отопителя

Выверните винт скобы крепления тяги привода заслонки рециркуляции

Отсоедините тягу

Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя

Выверните винты скоб крепления тяг и отсоедините тяги

Снимите переключатель электровентилятора отопителя

Выверните винты крепления отопителя к поперечине панели приборов. Отопитель Нива Шевроле у Вас в руках. Установка происходит в обратной последовательности.

Замена радиатора отопителя Нива Шевроле

Ниже представлен материал на ответ как поменять радиатор печки на Ниве Шевроле. Если из отопителя подтекает охлаждающая жидкость, значит, радиатор негерметичен и его необходимо заменить. Для замены радиатора отопителя Нива Шевроле с кондиционером потребуется отвертка.

Снимите вещевой ящик и облицовочную накладку ветрового стекла, слейте жидкость с системы охлаждения двигателя.

Снимите фильтр подачи наружного воздуха

Выверните винты крепления корпуса фильтра

Выверните винты крепления корпуса электровентилятора

Выверните винты кронштейна крепления отопителя

Снимите воздуховод обогрева ног пассажира

Отогните кронштейн отопителя

Извлеките промежуточный воздуховод

Выверните винты крепления радиатора отопителя

Ослабьте хомуты на подводящем и отводящем шлангах радиатора и снимите шланг и извлеките радиатор отопителя из кожуха.

Установка радиатора отопителя на Нива Шевроле

Устанавливайте радиатор отопителя и все снятые детали в порядке, обратном снятию и залейте жидкость в систему охлаждения двигателя.

Замена мотора отопителя на Нива Шевроле

Перед началом работ отсоедините минусовую клемму с аккумуляторной батареи

Снимите панель приборов вместе с отопителем

Разъедините колодку жгута проводов электровентилятора отопителя

Выверните два винта крепления коробки воздухопритока

Снимите коробку в сборе с электровентилятором

Снимите облицовку панели рычагов управления отопителем

Выверните винты скоб крепления тяг

Отсоедините тяги

Выверните винт скобы крепления тяги привода заслонки рециркуляции

Отсоедините тягу

Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя

Выверните винты скоб крепления тяг и отсоедините тяги

Отверните пластмассовую гайку крепления переключателя электровентилятора отопителя и снимите переключатель. После проделанных операций мотор отопителя снят. Установка нового вентилятора печки на Нива Шевроле производится п обратном порядке согласно инструкции выше.

Замена радиатора печки на ВАЗ 2131, 2121 НИВА

Главная » Ремонт » ВАЗ 2121 (Нива 4х4): замена радиатора печки своими руками Работа печки на классической «Ниве» традиционно вызывает нарекания у большинства владельцев этого автомобиля. Откровенно слабый, но шумный вентилятор и неудачная конструкция воздуховодов не прогревают салон должным образом. К тому же на работу отопителя влияет эксплуатация ВАЗ 2121, 2131 в сложных дорожных условиях. Происходит засорение радиатора печки, воздуховодов, разрушение патрубков

Поэтому понимание принципов работы отопителя и умение его ремонтировать своими руками становятся важной задачей для водителя «Нивы»

Радиатор печки «Нивы»

Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.

Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха.

Внешне он выглядит также, как аналогичный узел на других автомобилях.

Для «Нивы» и «классики» ВАЗов используется один и тот же тип радиатора отопителя

Местоположение радиатора

Радиатор отопителя на «Ниве» расположен под приборной панелью за центральной консолью между сиденьем водителя и правого пассажира. Это стандартное место для печки в большинстве автомобилей. По сравнению со многими другими моделями машин доступ к радиатору в «Ниве» довольно прост. Специалисту средней квалификации на это потребуется около 10–15 минут.

Радиатор печки «Нивы» находится в пластмассовом кожухе под центральной консолью

Устройство и функции радиатора

Радиатор печки представляет собой узел, в котором происходит передача тепла от нагретой жидкости окружающему воздуху. Он состоит из двух горизонтальных рядов трубок, пересекающихся вертикальными металлическими пластинами (рёбрами). С боков конструкция ограничена панелями, которые обеспечивают функции бачков. К одному из бачков пристыкованы входящий и исходящий патрубки охладительного контура.

Внутри бачка есть две несвязанные полости. Антифриз поступает через входящий патрубок в полость, связанную с верхним рядом трубок. С другой стороны радиатора размещён возвратный бачок, через который антифриз перетекает во второй ряд трубок и движется в обратную сторону ко второй полости бачка и исходящему патрубку. После выхода из радиатора антифриз попадает в основную охладительную систему автомобиля. Антифриз, циркулирующий в трубках, обеспечиваете нагрев всей решётки, благодаря этому теплоотдача от радиатора достигает максимального эффекта.

Установлен радиатор в консоли панели приборов в пластмассовом кожухе и уплотнён по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Холодный воздух поступает из внешней среды, проходя через горячий радиатор, нагревается и поступает в салон автомобиля

Главная и единственная функция радиатора отопителя — нагрев воздушного потока, поступающего в салон через воздуховоды.

Изготавливаются радиаторы из алюминия или меди. Алюминиевое изделие держит температурный режим слабо. Медный радиатор работает эффективнее, но стоит дороже. К преимуществам медного радиатора следует отнести и его ремонтопригодность: возможность запаивания трещин на трубках.

Снятие радиатора печки ВАЗ-2121

Процедура снятия радиатора печки на вазовской «Ниве» не требует особых навыков и умений

Важно подготовить заранее необходимые материалы и инструменты. Большинство инструкций по ремонту автомобильных печек содержит рекомендацию по сливу охлаждающей жидкости перед началом работ

На практике многие автолюбители ограничиваются сливом только той части антифриза, которая находится в самом радиаторе и ближних патрубках системы охлаждения.

Подготовка инструментов

Для работ по замене радиатора потребуются следующие инструменты:

• пассатижи;
• шлицевая отвёртка;
• крестовидная отвёртка;
• набор маркеров для идентификации проводов;
• гаечный накидной ключ на «7»;
• гаечный накидной ключ на «10»;
• торцевой ключ на «7»;
• торцевой ключ на «10».

Порядок работ по демонтажу радиатора

Все операции необходимо выполнять в такой последовательности:

1. Отвернуть левый саморез крепления вещевой полки.

Саморез откручивается крестовой отвёрткой

Правая сторона полки крепится к обивке салона

Центральная часть полки откручивается от щитка передка

Правый край полки свободно опускается вниз

С левой стороны полки имеется специальный шип

Нижняя часть панели тоже зафиксирована саморезом

Процесс показан с правой стороны, с левой стороны выполняется аналогично

Панель отводится в сторону

Колодки проводов отсоединяются, чтобы убрать полностью панель радиоприёмника

После отключение проводов панель свободно снимается

Ослабление хомута показано на примере нижнего патрубка, аналогичная операция выполняется и с верхним

Винты откручиваются торцевым ключом с головкой на «7»

Снятый уплотнитель позволяет вывести патрубки радиатора из моторного отсека

Гайка крепления откручивается ключом на «7»

Тяга снимается с рычага крана

Тяга отсоединяется от кожуха вентилятора

Скобы поддеваются шлицевой отверткой

Кожух с вентилятором отводится в сторону

После снятия вентилятора радиатор аккуратно вынимается из своего отсека

Кран и патрубки отворачиваются ключом на «10»

Снятый кран проверяется на герметичность

Нижняя гайка часто выпадает и теряется

Отсоединить исходящий патрубок.

Две гайки крепления откручиваются ключом на «10»

После демонтажа следует провести тщательный осмотр радиатора на предмет засоров решётки и течи из трубок. По результатам проверки принимается решение о возможности ремонта или установке нового радиатора.

Видео: установка радиатора

Процесс замены радиатора печки на классической «Ниве» изучен многими автовладельцами вдоль и поперёк. По сути, порядок действий похож на всем семействе классики АвтоВАЗа

Тем не менее при работах следует соблюдать осторожность и технику безопасности. После окончания ремонта перед выездом на дороги общего пользования необходимо убедиться в том, что все узлы и механизмы автомобиля работают в штатном режиме

Только после этого следует начинать повседневную эксплуатацию машины.

При необходимости замена крана отопителя 21213 Нива проводится довольно быстро на ближайшей станции технического обслуживания. Естественно, за процедуру придется уплатить согласно тарифу автосервиса. Между тем операция не настолько сложная и трудоемкая, чтобы нельзя было обойтись без мастеров-автомехаников. Эта нехитрая деталь спокойно меняется самостоятельно, даже несведущему автолюбителю на это понадобится не более 2 часов.

Пробита прокладка головки двигателя

Все дело в том, что мотор это не монолитная конструкция, у него есть головка блока и сам блок. Соединяются они через специальную прокладку. Если эта прокладка пробита (а такое бывает, например при плохой протяжке), то охлаждающая жидкость будет уходить в цилиндры или глушитель (из глушителя будет валить белый густой дым). Таким образом, охлаждающей жидкости будет не хватать в системе (возможно проявление воздушных пробок) и поэтому печка будет плохо греть! Нужно срочно менять прокладку головки блока, иначе можно убить двигатель, через перегрев.

Наверное, это все основные причины, когда печка плохо греет! От себя хочу заметить, что в большинстве случаев это неисправность термостата (примерно в 70%). Так что первым делом проверяйте – меняйте его.

Сейчас небольшое полезное видео, смотрим.

А на этом все, читайте наш АВТОБЛОГ.

(27 голосов, средний: 4,00 из 5)

Замена отопителя на Нива Шевроле

Устройство системы обогрева на Шеви Нива

Система обогрева и вентиляции салона кузова Нива Шевроле:

1 – воздуховодный канал вентиляции,

2 – воздуховодный канал обогревания ветрового стекла,

3 – переходный корпус,

4 – переходный воздуховодный канал,

5 – корпус фильтра воздухозаборника,

6 – вентилятор системы обогрева,

7 – центральное сопло вентиляции салона,

8 – отделка панели рычагов управления,

9 – передний воздуховодный канал обогревания салона,

10 – задний воздуховодный канал обогревания салона,

11 – воздуховодный канал обогревания ног,

12 – отопитель в сборе,

13 – боковое сопло.

Замена отопителя собственными руками

Итак, у вас потёк отопительный прибор печки, чтобы убедиться в этом и не заниматься «мартышкиным трудом» трогаем со стороны переднего пассажира отрезки трубы отопительного прибора, если сухие, то смотрим под водительским ковром лужу. Если лужа от антифриза, то она будет жирная и сладкая на вкус. Итак если все признаки совпадают, то наверное потёк отопительный прибор.

Едем в супермаркет, приобретаем отопительный прибор. Я купил простой металлический за 500 рублей и на всякий пожарный случай хомутов. Также вам потребуется 10 литров антифриза. Также запаситесь коробочками под самосверлящие шурупы, ведь их будет по настоящему много!

Сливаем антифриз. Чтобы вышло побольше подуйте в бак расширительный.

Сразу скажу что необходимо снимать торпедо, если не желаете попасть на заправку кондея, хотя если судить по предположениям и в том варианте нужно будет снимать торпедо.

В первую очередь снимаем бардачок, снимается легко, проблем не должно появиться.

Откручиваем центральную консоль одновременно с магнитолой. Здесь тоже абсолютно ничего сложного.

Дальше откручиваем декоративную панель центральной консоли, которая с боку. Ослабляем отделку туннеля КПП. Для этого вполне достаточно открутить по одному (как бы) крайнему шурупу. Со стороны водителя ближе к педалям, со стоны пассажира подобно.

Дальше начнем демонтировать декоративную отделку торпедо, заодно скидывая панель приборов и подрулевой кожух с тумблерами.Вытаскиваем воздуховодный канал, который находится за приборной панелью. Здесь помучаться вам нужно будет с тросиками. Почему нельзя снять торпедо полностью? — спросите вы. Вот этот болт вам не даст.

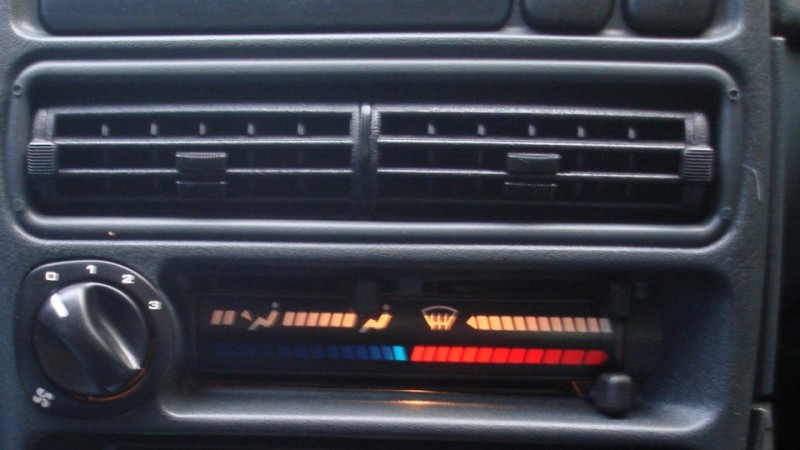

Нива шевроле замена регулятора печки и подсветки за 5 мин

Вот этот болт. И как вообще конструктора умудрились сделать так чтобы он закручивался со стороны атомайзера? Итак мы имеем такую вот штуку. Каркас торпедо одновременно с рулевой колонкой.

Откручиваем карданчик рулевой колонки. И начнем откручивать каркас торпедо, заранее скинув всю проводку с неё. Аккуратненько вытаскиваем это все из автомобиля и вуаля. Вы практически добрались до отопительного прибора.

Дальше откручиваем корпус отопительного прибора от атомайзера и туннеля КПП. Здесь вам встретится саморез, каторый находится между кожухом атомайзера и кожухом отопительного прибора. Это возможно засада! Откручивается с бубном и матами. При собирании можно не закручивать, т.к. завинтить его ещё труднее, а держать он ничего почти не держит. Вытаскиваем центральный воздуховодный канал и воздуховодный канал, который проводит воздух в ноги водителя. Как бы все. Выкручиваем 2 самореза на радиаторе. Вытаскиваем, ставим новый. И начнем собирать в обратном порядке.

Если при собирании у вас осталось пара лишних шурупов, значит вы все собрали правильно!

Благодарю за внимание! Если ни с того ни с сего появятся вопросы или я что-то может забыл добавить, обращайтесь, с удовольствием подскажу. Самое основное не нужно боятся рабочего объёма и берегите себя!

Отопление ‘target=»_blank»>’)

Отопление ‘target=»_blank»>’)

Порядок установки новой детали

Из-за того, что радиатор печки находится выше двигателя, часть охлаждающей жидкости при опорожнении из него не вытекает. И уж тем более он полон, когда старый кран заклинил в закрытом состоянии. Так что перед разборкой узла надо запастись полиэтиленовым пакетом без отверстий: его удобно подставлять в места с ограниченным доступом.

Разборка и снятие крана ведутся в таком порядке:

На новый элемент необходимо установить крепление тяги и патрубок, используя свежие прокладки, покрытые герметиком. Затем кран монтируется на место и производится обратная сборка узла.

Пользуясь моментом, не помешает проверить герметичность присоединения второго патрубка к радиатору и при необходимости поменять там прокладки. Также рекомендуется поставить на шланги новые хомуты.

Чтобы избежать воздушных пробок при заполнении системы жидкостью, нужно ее заливать медленно, пока антифриз не потечет из патрубка подогрева карбюратора. При этом кран отопителя должен быть открыт.

Кран отопителя снимают для его замены, при выходе его из строя, или при протекании, о чём свидетельствуют следы тосола под передним пассажирским сидением.

Ниже показан способ замена крана печки, без снятия радиатора отопителя.

(Доступ к нему имеет некоторые трудности. Кроме того, если на автомобиле установлен радиатор отопителя с алюминиевой сердцевиной и пластмассовыми бачками, при снятии крана обычно выпадают из гнезд на бачке закладные гайки крепления крана. Поддержать их при снятии крана и установить на место, если они все-таки выпали, можно, хотя и несколько затруднительно. Поэтому замену крана печки можно проводить и на снятом радиаторе. см. тут)

Сливаем жидкость из системы охлаждения при открытом кране отопителя (см. тут).

Для наглядности операции, проводимые в моторном отсеке, показаны при демонтированном двигателе.

В моторном отсеке на щитке передка пассатижами ослабляем хомут крепления шланга к нижнему патрубку радиатора…

…и снимаем шланг с патрубка (шланг с верхнего патрубка радиатора отопителя снят при демонтаже двигателя).

Головкой «на 7» отворачиваем два самореза крепления уплотнителя к щитку передка.

. и снимаем уплотнитель.

В салоне снимаем вещевую полку (см. тут).

Ключом «на 7» ослабляем болт крепления прижимной скобы тяги привода крана…

…и снимаем тягу с рычага крана.

Кран отопителя крепится к радиатору мод. 2105 (алюминиевому) двумя болтами, к радиатору мод. 2101 (латунному) – двумя гайками.

Головкой (под квадрат 1/4 дюйма) «на 10» с карданным шарниром отворачиваем два болта крепления крана к радиатору.

Снимаем кран с патрубком.

Ключом «на 10» отворачиваем два болта крепления патрубка к крану.

Снимаем патрубок.

…и прокладки.

Устанавливаем кран в обратной последовательности.

Нижняя гайка крепления крана к алюминиевому радиатору…

…при разборке может выпасть из гнезда бачка радиатора.

При установке гайки на место закрепляем ее в гнезде пластилином.

Видео »

Сегодня тема мироточения в тренде. У Поклонской замироточил бюст Николая II кровавого, френд в ЖЖ запилил пост про мироточивость китайских смесителей и собрал несколько сотен комментариев, а я решил подхватить эстафету, т.к. недалее как на этой неделе феномен мироточения краника отопителя на Ниве заставил меня потратить три часа на его замену. Небольшое введение. Все знают о проблеме с краниками отопителей на Жигулях и в суе стараются эту тему не упоминать. Как не исхитряйся, не живут эти краники долго. Вот и у меня 18 апреля 2021 года за пять дней до двухлетнего юбилея машины не просто замироточил, а ручьем потек этот злосчасный краник в самый неподходящий момент. Салон машины наполнился паром и мне пришлось срочно решать эту проблему. Проблема решилась его закрытием (стало только капать), покупкой нового краника от «Шанс-авто», поиском и покупкой оригинального заводского антифриза (что не просто) и последовавшей через несколько дней заменой узла.

Типичные неисправности радиатора

Существуют две основные неисправности радиатора:

1. Засорение решётки и трубок радиатора.
2. Нарушение герметичности радиатора.

Поскольку Нива часто эксплуатируется в сложных дорожных условиях, то вероятность загрязнения решётки от пыльного забортного воздуха очень велика. Засорение ячеек снижает площадь теплоотдачи радиатора, и как следствие приводит к уменьшению тепла, выделяемого из воздуховодов в салон. В таких случаях радиатор печки демонтируется и подвергается промывке под высоким давлением.

Засор трубок радиатора тоже встречается часто. Если выходной патрубок едва тёплый или холодный, то забиты трубки радиатора. Это происходит по разным причинам, в том числе и попадание инородных предметов в магистраль охлаждения во время проведения ремонтных работ. В таких случаях тоже выполняется промывка самих трубок. Для этого необязательно снимать радиатор отопителя. Достаточно отделить патрубки радиатора от системы охлаждения, и в один из патрубков радиатора подать воду под давлением.

Нарушение герметичности трубок радиатора можно определить по течи охлаждающей жидкости, которая обычно образуется с правой стороны центральной консоли в зоне ног пассажира. Как правило, течь сопровождается запахом антифриза (тосола) в салоне. Не стоит ориентироваться на один только запах антифриза. Пары охлаждающей жидкости очень летучи и могут ввести в заблуждение относительно источника течи. Запах тосола говорит и об утечке в подкапотном пространстве.

Нарушение герметичности радиатора отопителя происходит вследствие естественного износа металла, из которого он сделан. Постоянные циклы нагревания и охлаждения, воздействие различных химических реагентов и расходных жидкостей со временем приводят к разрушению металла и образованию трещин. Трещины в медном радиаторе поддаются запаиванию. Алюминиевый радиатор придётся менять на новый.

Устройство и назначение крана отопителя автомобиля «Нива Шевроле»

В автомобиле «Нива Шевроле» охлаждающая жидкость (ОЖ) может циркулировать по двум кругам охлаждения: летнему и зимнему. Кран отопителя позволяет водителю выбрать один из кругов. Если кран будет полностью открыт в тёплое время года, то в салоне будет слишком жарко. Придётся открыть капот и закрыть кран, а с наступлением холодов открыть снова.

Антифриз в системе отопления циркулирует по двум кругам

Причины замены крана отопления

В автомобиле «Нива Шевроле» кран отопителя не является обслуживаемым узлом. Его ремонт нецелесообразен как по финансовым, так и по техническим соображениям. Единственным вариантом при выходе крана из строя является его замена, необходимость в которой возникает в следующих случаях.

1. Внутреннее окисление деталей. Поскольку в тёплое время года кран отопителя долгое время находится в закрытом положении, его элементы могут сильно окислиться и прилипнуть друг к другу. В этом случае открыть кран, не сломав его, практически невозможно.
2. Нарушение герметичности. Трущиеся элементы крана со временем изнашиваются и уже не могут плотно прилегать друг к другу. В результате появляются подтёки ОЖ, которые можно заметить невооружённым глазом.

Расположение крана отопления

На автомобиле «Нива Шевроле» кран отопителя вмонтирован в стенку двигательного отсека. Если открыть капот автомобиля, то можно увидеть патрубок, идущий от радиатора к переходникам крана.

Отопительный кран вмонтирован в специальную нишу в двигательном отсеке

Для обеспечения доступа к крану необходимо разобрать в салоне торпедо со стороны пассажирского сиденья.

Схема отопителя

Наиболее часто причиной выхода её из строя является: Тёплый воздух не поступает в нижнюю часть салона Перед началом ремонта печки следует проверить температуру охлаждающей жидкости ОЖ. Возможно, проблема не в отопителе салона, а в системе охлаждения.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой. Следовательно, открыть кран и при этом не поломать его почти нереально.

печка нива шевроле

https://youtube.com/watch?v=UNMCm8ypDbI

Чтобы до него добраться, нужно произвести демонтаж торпеды в салоне со стороны пассажирского кресла. Кран печки вмонтирован в специальную нишу в отсеке двигателя Если была произведена замена краника, то вместе с ним лучше поставить также и новые патрубки, ведь в процессе эксплуатации они уже наверняка потеряли свою эластичность.

Колхозный тюнинг печки Нива Шевроле: В некоторых случаях способ правильного включения не срабатывает и тогда приходится дорабатывать отопитель, чтобы добиться полнофункциональной его работы. Основная проблема с заслонками и воздуховодами — негерметичность.

Усовершенствуем щели и убираем негерметичность печки. Демонтируйте блок управления печкой, отсоединив от него все провода и тросики. Если есть магнитола, снимите и её. Отсоедините облицовку тоннеля КПП.

Её можно не снимать полностью, а лишь приподнять, открутив два самореза с водительской и пассажирской сторон. Снимите руль, облицовку рулевой колонки и открутите винты крепления передней панели. Снимая торпеду, промаркируйте все провода, чтобы в дальнейшем было проще присоединить их на свои места.

Без снятия всей передней панели при демонтаже блока отопителя можно повредить некоторые элементы кондиционера и самой печки Снимите каркас передней панели, присоединённый к кузову винтами. Корпус отопителя невозможно снять без демонтажа каркаса передней панели За каркасом вы обнаружите кожух блока отопителя, соединённый с промежуточным корпусом печки или с секцией испарителя на авто с кондиционером.

Chevrolet Niva 2012, 80 л. с. — самостоятельный ремонт

Установка нового блока производится в обратной последовательности. Наиболее распространённой целью подобного тюнинга является улучшение подачи воздуха в область ног водителя и переднего пассажира. Для этого устанавливают дополнительные воздуховоды и корректируют форму планки привода заслонок

Для такой доработки потребуется: Работать с пластиком корпуса отопителя необходимо очень осторожно, так как он довольно хрупкий

Действия выполняются в следующем порядке: Подберите трубки, подходящие на роль дополнительных воздуховодов. В качестве дополнительных воздуховодов можно использовать сантехнические трубки Снимите с обеих сторон боковые накладки на центральную консоль.

Потоки воздуха в салоне распределяются воздуховодами, которые расположены под панелью приборов и под облицовкой тоннеля пола, а для подвода воздуха к ногам задних пассажиров — и под обивкой пола.

Для управления распределением воздушных потоков служит рукоятка регулятора распределения на центральной консоли панели приборов, а также регуляторы и направляющие центральных и боковых дефлекторов на панели приборов.

Для отопления салона следует перевести рукоятку регулятора температуры в горячую красную зону. В этом случае наружный воздух с помощью заслонки направляется через радиатор отопителя, который объединен с системой охлаждения двигателя.

Выверните винты скоб крепления тяг. Отсоедините тяги от рычагов заслонок отопителя. Выверните винт скобы крепления тяги привода заслонки рециркуляции и Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя.

Схема отопителя Прежде всего, мы хотим сориентировать вас, что на Ниве уже установлен отопитель жидкостного типа, который позволяет не только подавать тёплый воздух в салон автомобиля, но и охлаждать работающий двигатель, предупреждая его перегрев. Не секрет, что перегрев движка влечёт за собой крайне нежелательные последствия.

В шкив компрессора встроена электромагнитная муфта, осуществляющая включение и отключение вала компрессора от шкива по сигналам контроллера системы управления двигателем. Пары хладагента из компрессора под высоким давлением поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя. Проходя сквозь соты конденсатора, хладагент охлаждается встречным потоком воздуха и с помощью вентиляторов системы охлаждения.

Типичные неисправности радиатора

Существуют две основные неисправности радиатора:

1. Засорение решётки и трубок радиатора.
2. Нарушение герметичности радиатора.

Поскольку Нива часто эксплуатируется в сложных дорожных условиях, то вероятность загрязнения решётки от пыльного забортного воздуха очень велика. Засорение ячеек снижает площадь теплоотдачи радиатора, и как следствие приводит к уменьшению тепла, выделяемого из воздуховодов в салон. В таких случаях радиатор печки демонтируется и подвергается промывке под высоким давлением.

Засор трубок радиатора тоже встречается часто. Если выходной патрубок едва тёплый или холодный, то забиты трубки радиатора. Это происходит по разным причинам, в том числе и попадание инородных предметов в магистраль охлаждения во время проведения ремонтных работ. В таких случаях тоже выполняется промывка самих трубок. Для этого необязательно снимать радиатор отопителя. Достаточно отделить патрубки радиатора от системы охлаждения, и в один из патрубков радиатора подать воду под давлением.

Нарушение герметичности трубок радиатора можно определить по течи охлаждающей жидкости, которая обычно образуется с правой стороны центральной консоли в зоне ног пассажира. Как правило, течь сопровождается запахом антифриза (тосола) в салоне. Не стоит ориентироваться на один только запах антифриза. Пары охлаждающей жидкости очень летучи и могут ввести в заблуждение относительно источника течи. Запах тосола говорит и об утечке в подкапотном пространстве.

Нарушение герметичности радиатора отопителя происходит вследствие естественного износа металла, из которого он сделан. Постоянные циклы нагревания и охлаждения, воздействие различных химических реагентов и расходных жидкостей со временем приводят к разрушению металла и образованию трещин. Трещины в медном радиаторе поддаются запаиванию. Алюминиевый радиатор придётся менять на новый.

Типичные неисправности радиатора печки ВАЗ-2121 можно устранить в гаражных условиях

Замена крана отопителя

Штатный кран отопителя на Ниве 21213 не справляется со своей работой. Так как он имеет маленькое сечение, охлаждающая жидкость по радиатору течет достаточно медленно. К тому же он часто становится местом протечки охлаждающей жидкости в салон. Поэтому автовладельцы предпочитают менять его на аналогичные модели с других автомобилей АвтоВАЗа, Фольксвагена, Тойоты или Опеля. Так, например, керамический кран, устанавливаемый в 2108, имеет проходное отверстие большого диаметра, что увеличивает производительность печки. Устанавливать его лучше в патрубок, подающий охлаждающую жидкость в печку, иначе даже при его перекрытии в теплое время года нагретый воздух все равно будет поступать в салон.
