Как снять коробку передач на ваз 2110

Шестерни и подшипники

Ведущие шестерни системы расположены на ведущем валу и объединены в блок. Они постоянно работают в связке с шестернями ведомого типа всех передних передающих моментов. На вторичном валу также размещены шестерни на подшипниках игольчатого типа. Главная передающая система снабжена цельновыточеной шестерней совмещенной с валом. На передний вал в коробке установлены роликовые подшипники, тогда как на заднем валу располагаются шариковые. Сборник масла размещен непосредственно под передом вала вторичного типа, там, где находится подшипник. Роль сборника заключается в определении направления потока масла, с помощью крутящего вала оно направляется непосредственно внутрь.

На устройство устанавливается двухсателлитный дифференциал, он регулируется с помощью изменения толщины прокладочного кольца подшипника. Это прокладочное кольцо имеет расположение в сердцевине картера коробки. Дифференциал коробки имеет фланец, располагающий сцеплением с шестерней ведомого типа главного передающего момента. Эта шестерня имеет непосредственное соединение с шестерней спидометра.

Сложности с включением второй передачи, видео

Владелец десяткой Может столкнуться с такими же проблемами, как и при включении первой скорости. В любом случае неисправности обусловлены следующими причинами:

• истирание зубцов шестерёнок. На первых этапах скорость включается плохо, а со временем — начнёт вылетать. Поэтому требуется оперативное вмешательство;
• происходит недостаточное сцепление шестерни с муфтой переключения передач;
• скорость выключается при наезде на неровности дорожного покрытия. В таком случае проблема заключается в сцеплении.

Иногда, чтобы устранить выбивание второй передачи, достаточно заменить фиксатор. Если же замена не позволяет добиться желаемого результата, то требуется капитальный ремонт.

Регулировка в данном случае не позволит решить проблему. Выполнить ремонтные работы собственноручно достаточно сложно. В отличие от регулировки и замены сальников, капитальный ремонт требует профессиональных умений.

Нюансы, видео

Нужно отметить, что коробка переключения передач является достаточно устойчивым узлом транспортного средства. По сравнению с другими агрегатами поломки здесь возникает гораздо реже. При этом нужно помнить, что для нормального функционирования коробки следует своевременно менять масло, причём пользоваться продукцией проверенных брендов. По своим показателям коробки передач практически одинаковые. Если речь идет о переднеприводных автомобилях, к числу которых принадлежит ВАЗ-2110, то можно использовать масло, заливаемое в силовой агрегат. Если же речь идет о заднеприводных ВАЗах, то для них предусмотрено специальное масло. Иногда автовладельцев замечают утечку масла. Это вызвано слабым креплением коробки и картера. Проблема решается с помощью уплотнителей, а также тщательного подтягивания болтов.

В случае возникновения проблем с коробкой в первую очередь необходимо выполнить регулировку привода и заменить детали, которые вышли из строя в результате физического износа.

Если у автовладельца есть навыки и опыт, то ремонт коробки переключения передач автомобиля ВАЗ-2110 можно выполнить собственноручно. В остальных случаях лучше посетить проверенную автомастерскую и устранить недостатки после профессиональной диагностики.

Где купить

Купить новую деталь для замены можно в специальных торговых точках или ТУТ.

Стоимость кпп варьируется, начиная с 50 000 тенге

Помощь

Если вы сами не справились с этой задачей или просто не хотите возиться с работой – стоит обратиться на СТО, выбрать которую можно ЗДЕСЬ.

* Все нами полностью отремонтированные кпп для ВАЗ находятся на гарантии

** Гарантия не распространяется на корпус коробки и поломку шестеренок

*** Масло в перебранные коробки покупается отдельно и не входит в стоимость КПП

**** Время замены / ремонта КПП ВАЗ 2 — 2,5 часа

Цены на обмен действительны при условии целого корпуса на вашей КПП

Регулировка

На ВАЗ 2110 не так уж редки случаи, когда плохо включаются передачи, либо их выбивает. Специально для этого предусмотрен механизм регулировки привода выбора скоростей.

Регулировка может понадобиться, если:

• коробка недавно снималась для ремонта;
• одна из передач вылетает;
• скорости включаются плохо или их попросту выбивает, когда машина движется.

Если у вас одна из таких проблем, попробуйте для начала провести регулировку. Ее последовательность:

1. Под низом ВАЗ 2110 найдите и несколько ослабьте гайку на болте, стягивающем хомут, который крепит тягу, предназначенную для управления КПП;
2. Чуть раздвиньте пазы конца тяги отверткой и образовавшуюся щель на самом хомуте. Это нужно для обеспечения легкого передвижения тяги по отношению к штоку выбора передач. Шток поставьте в нейтральное положение;
3. Освободите в салоне ручку переключения от чехла;
4. По специальному шаблону выставьте рычаг. Делается это так: в окно накладки кронштейна блокировки задней скорости установите шаблон. После этого введите упор оси рычага в паз шаблона, прижав его без лишнего усилия в поперечном направлении;
5. Затем отрегулируйте в заднем направлении осевой люфт штока, и его же осевой люфт поворотом влево;
6. Хомут установите, не доходя нескольких миллиметров до конца тяги. После чего хорошенько стяните хомут болтом.

Если описанная регулировка вам не помогла, нужно снимать и разбирать КПП ВАЗ 2110

Особое внимание обратите на то, что частенько выбивает шестеренки, с помощью которых включаются первая и вторая скорости. Не забудьте проверить каждый фиксатор

Они сделаны в виде пружин, их три. Первый фиксатор длинный, он отвечает за первую и вторую передачи. Второй – средний, для третей — четвертой передач. Для пятой используется самый короткий фиксатор.

Устройство коробки

Чтобы разбираться в ремонте, сначала нужно понять принцип устройства коробки переключения передач, которая установлена на отечественном автомобиле ВАЗ 2110.

Устройство КПП

Принцип устройства заключается в следующем:

1. Чтобы передачи переключались, работает в коробке первичный вал. Он состоит из блока шестерней, которые постоянное зацеплены с ведущими шестеренками от 1 до 5 передач (ведущие автомобиль вперед).
2. Вторая вал оснащается ведущей шестеренкой главной передачи, на котором также располагаются синхронизаторы. Они отвечают за движение вперед ведомых шестеренок. В этом же месте расположился маслосборник и подшипник.
3. К двухсателлитному дифференциалу «десятки» крепится через фланец коробки ведомая шестерня главной передачи.
4. Привод включает в себя ручку для переключения, шаровые опоры, шток выбора, тяги, механизм для выбора передачи и механизм непосредственного переключения передач.
5. Задача реактивной тяги заключается в предотвращении вылета скорости. Ее концы закреплены на опоре и двигателе.

Пошаговая инструкция по разборке коробке передач:

1. Коробу передач снять с машины, почистить её от различных загрязнений и помыть с наружной стороны.

2. Указатель, который показывает уровень масла, необходимо вынуть из коробки передач.

3. Коробку передач поставить в вертикальном положении на картер сцепления и открутить болтик под номером 1 с плоской шайбой, и две гайки под номером 3 с пружинной шайбой, которые крепят кронштейн троса сцепления. Этот кронштейн, открутив все болтики, снять с коробки передач.

4. На крышке, которая находится сзади, открутить все оставшиеся болтики крепления (их четыре штуки).

5. Снять эту крышку. Для этого, с помощью отвёртки надо приподнять прилив, находящийся на крышке.

6. Болт с пружинной шайбой, который держит вилку для пятой передачи, следует открутить.

7. Затем надо валы коробки передачи предотвратить от прокручивания. Для этого их нужно зафиксировать: муфту синхронизатора и вилку передвинуть вниз на включённой пятой передаче так, чтобы шестерня и шлицы муфты соединились, после этого включить третью или четвертую передачу, сделав перемещение штока выбора передач.

8. Необходимо гайку крепления первичного вала расконтрить и открутить. Это нужно постараться, потому что гайка очень туго закручена.

9. Затем проделать тоже самое с вторичным валом, как и с первичным.

10. В пятой передаче приподнять с помощью отвёрток ведомую шестерню (делая это, спрессовывается ступица синхронизатора с вала). Совместно с шестерней надо снять синхронизатор и вилку вторичного вала. Но обязательно нужно проследить, чтобы муфта синхронизатора не съехала и осталась на ступице, так как шарики, которые фиксируют синхронизатор, могут рассыпаться.

11. Сверху в синхронизаторе снять упорную пластину, и потом в самом синхронизаторе в пазе муфты достать вилку.

12. С синхронизатора также должна быть снята шестерня пятой передачи и блокирующее кольцо (1). Надо пронумеровать блокирующее кольцо (1) и муфту (2), и снять кольцо. Это надо сделать, чтобы поставить кольцо в таком же положении, как и было, потому, что при работе зубья муфты и кольца уже приработались друг к другу. Если нет причин разбирать синхронизатор, тогда его надо чем-нибудь связать, для того, чтобы он не развалился.

13. На вторичном вале снять втулку.

Регулировка КПП

Далеко не всегда для налаживания работы коробки необходимо ее снятие. Хотя если предусматривается замена подшипников КПП или другие ремонтные мероприятия, простой регулировкой не обойтись.

Для «десятки» характерны ситуации, при которых скорости плохо переключаются, их попросту выбивает. Чтобы подобные ситуации исправить, конструкция включает в свой состав механизм по регулировке привода выбора передачи.

Регулировка требуется в нескольких ситуациях:

• Недавно выполнялась замена подшипников первичного вала на ВАЗ 2110 или другой вид ремонта с обязательным снятием КПП;
• Наблюдается постоянный вылет одной из скоростей;
• Скорости переключаются туго, плохо, либо их выбивает непосредственно во время движения.

Если вы столкнулись с одной из подобных ситуаций, тогда регулировки будет не избежать. Хотя это лучше, чем демонтаж и полноценный ремонт коробки переключения передач. Выполняется операция следующим образом:

1. Снизу автомобиля отыщите гайку с болтом, которые стягивают хомут крепления тяги КПП. Ее не нужно полностью снимать, а просто немного ослабить.
2. Пазы тяги немного раздвигаются при помощи обычной отвертки, а также расширьте щель в хомуте. Так тяга будет легче передвигаться к штоку выбора скоростей. Шток нужно установить в нейтраль.
3. Снимите чехол с ручки КПП.
4. Согласно шаблону, выставьте рычаг — в окно накладки кронштейна для блокировки задней передачи устанавливается шаблон. Далее вводится упор оси рычага в имеющийся паз шаблона. Его нужно прижимать в поперечном направлении, но не прикладывать большое усилие.
5. Теперь регулируется осевой люфт штока в заднем направлении, плюс настраивается осевой люфт при помощи поворота налево.
6. Хомут ставится на место, оставляя пространство до конца тяги в несколько миллиметров. Теперь хомут как следует затягивается болтом.

подбор регулировочного кольца подшипников дифференциала

Подшипники дифференциала должны монтироваться с предварительным натягом 0,25 мм (для контроля 0,15-0,35 мм). Натяг обеспечивается подбором толщины регулировочного кольца 13 (см. рис. 3-7), устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала.

Примечание. Подбор толщины регулировочного кольца проводите при замене одной из следующих деталей: коробки дифференциала, подшипника дифференциала и картеров сцепления или коробки передач.

Определите толщину регулировочного кольца приспособлением 67.7824.9517 в следующей последовательности: запрессуйте наружное кольцо роликового конического подшипника 3 вместе с установочным кольцом 4 (рис. 3-24) в картер коробки передач;

Примечание. Установочное кольцо 4 имеет постоянную толщину, равную 1,25 мм.

запрессуйте наружное кольцо другого подшипника дифференциала в картер сцепления. При этом следите, чтобы не перепутать наружные кольца подшипников дифференциала; установите дифференциал в картер коробки передач и, закрыв его картером сцепления, затяните не менее трех гаек, равноудаленных друг от друга, крепящих картер коробки к картеру сцепления (момент затяжки 24,5 Нм (2,5 кгсм)). После чего проверните дифференциал для самоустановки подшипников на 2-3 оборота; установите опорную оправку 2 на коробку дифференциала и закрепите при помощи универсальной державки индикатор 1 с удлинителем. Ножку индикатора установите на опорную оправку с предварительным натягом, равным 1 мм, и в этом положении зафиксируйте индикатор, а стрелку его установите на нуль; перемещайте снизу дифференциал и следите за показанием индикатора;

ПРЕДУПРЕЖДЕНИЕ При измерении осевого перемещения дифференциала не проворачивайте его, чтобы не исказить результаты измерения.

По формуле S = А + В + С подсчитайте толщину регулировочного кольца подшипников дифференциала, где: S — толщина регулировочного кольца; А — величина осевого перемещения дифференциала; В — величина предварительного натяга подшипников дифференциала; С — толщина установочного кольца (величина постоянная). Пример. Показание индикатора при перемещении дифференциала равно 1,00 мм. Величина предварительного натяга подшипников дифференциала равна 0,25 мм, толщина установочного кольца — 1,25 мм. S = 1,00+ 0,25+ 1,25 = 2,50 мм. После определения толщины регулировочного кольца, разъедините картера сцепления и коробки передач, снимите дифференциал, выпрессуйте съемником 67.7801.9526 наружное кольцо подшипника из картера коробки и вместо установочного кольца 4 установите подобранное регулировочное кольцо. Запрессуйте оправкой 67.7853.9575 наружное кольцо подшипника дифференциала и установите дифференциал в картер коробки передач и, закрыв его картером сцепления, затяните гайки крепления коробки передач к картеру сцепления. Проверьте динамометром 02.7812.9501 момент сопротивления проворачиванию дифференциала. Для чего пропустите наконечник динамометра через отверстие коробки дифференциала (для вала привода колеса) до обхвата им оси сателлитов. Проверните рукоятку динамометра на несколько оборотов по часовой стрелке и по шкале определите момент сопротивления проворачиванию. Он должен быть: для новых подшипников 147-343 Нсм (15-35 кгс.см), для приработанных подшипников как минимум 30 Нсм (3 кгс.см).

Случилась неприятность, потребовался ремонт КПП ВАЗ 2110. Ремонт агрегата требуется при:

• трудно производить выключение и включение передач.
• самостоятельное выключение передач.
• возникновение шума при переключении передач.
• протечка трансмиссионного масла.

Причины поломки могут быть разные, возможно, не произошла своевременная замена масла или механизм, просто-напросто, исчерпал свой ресурс.

Как производится ремонт КПП ВАЗ 2110? Ремонт КПП ВАЗ 2110 своими руками, видео.

Когда и как часто нужно проводить ремонт КПП на ВАЗ 2110

Производитель «ДЕСЯТКИ» («Волжский автомобильный завод») даёт исчерпывающую информацию о том, когда и как часто нужно ремонтировать коробку переключения передач. Оказывается, как такового срока службы у этого механизма нет. Единственное, на чём настаивают инженеры АвтоВАЗа, так это на своевременной замене трансмиссионного масла:

1. После первых 2 тысяч километров пробега на новом автомобиле.
2. После 60 тысяч километров пробега.
3. Далее по необходимости, в зависимости от заботливости владельца и частоты использования авто.

Соответственно, никаких конкретных пожеланий и требований к профилактическим или ремонтным работам у завода нет. Однако, в любом случае, независимо от величины пробега, необходимо внимательно следить за всеми нюансами в «поведении» коробки, так как ремонт будет необходим при появлении малейших неисправностей.

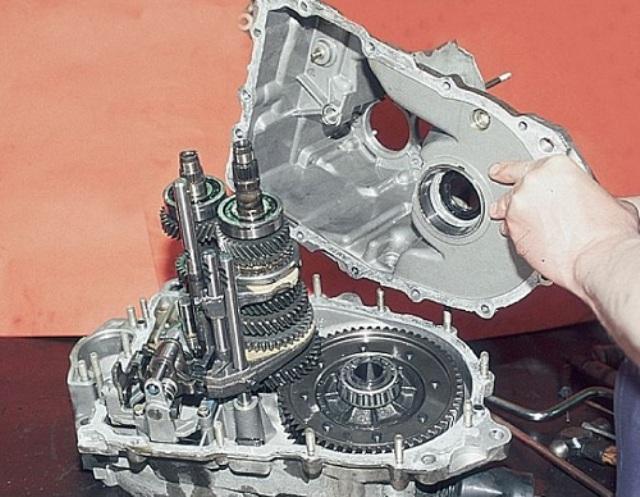

Коробка передач ВАЗ 2110 в разобранном виде

Неисправности коробки передач ВАЗ 2110

К основным и самым распространенным неисправностям коробки передач ВАЗ 2110 можно отнести:

1. Хруст и скрежет во время движения
2. Не включается или выбивает передачу при езде

Давайте поговорим более подробнее об этих неисправностях и способах их устранения

Не включается передача

Не, включается передача! Наверное, это самая распространенная проблема «ВАЗовской десятки». Причина может быть очень много:

• Износ сцепления (диск, корзина),
• Износ синхронизатора КПП, узнать это можно, разобрав узлы с проведением дефектовки.
• Неисправности муфты

В любом из перечисленных случаев вам наверняка потребуется переборка коробки переключения передач, для выявления точной причины и последующего ремонта.

Выбивает передачу при езде

Ремонт обычно сводится к регулировке валов, настройке хомута кулисы, реже встречается необходимость заменить синхронизаторы, и уж в совсем единичных случаях требуется замена маховика.

Процесс ремонта коробки передач ВАЗ 2110

Если проблему не решить сразу после ее возникновения, через пары тысяч километров пробега (а порой хватает и нескольких сотен км) коробка может прийти в негодность и не подлежать ремонту, а только лишь полной замене.

Хруст и скрежет в коробке во время движения

Причин возникновения хруста при работе коробки передач ВАЗ 2110 масса. Устранение некоторых из них не требует большого вмешательства в механизм, другие же вызывают необходимость проведения ремонта коробки, близкого к капитальному. Чаще всего хрустит коробка при переключении передач по следующим причинам:

1. Неисправная работа синхронизатора. Проблема может крыться как в выходе элемента из строя, так и в недостаточном количестве смазки в детали. Если синхронизатор «посыпался» из-за старости, смазочные компоненты с образовавшимся «мусором» рискуют нанести серьезный вред всему агрегату, поэтому исправить ситуацию нужно как можно скорее;
2. Выход из строя «корзины». Такой компонент как «корзина» состоит из «лепестков», которые начинают выпадать по причине большого пробега механизмов. Если «лепестки» выпали, водитель не может дожать скорость, и будут появляются посторонние звуки при включении одной или нескольких передач. В такой ситуации потребуется замена «корзины» и диагностика состояния синхронизаторов;
3. Проблемы с тросом сцепления. Довольно распространенная неисправность для автомобилей отечественного производства. Если порвался трос сцепления, его потребуется заменить, иначе автомобиль просто не поедет;
4. Неисправность вала коробки передач. Если вал заклинил, когда вы были на стоянке, автомобиль не двинется с места, главное, чтобы он не заклинил в движении, тогда последствия могут быть плачевными, как для автомобиля, так и для находящихся в нем пассажиров. К неисправности вала приводит работа при повышенных температурах, которая негативно сказывается на материалах узла.

Выше приведены только самые распространенные причины выхода КПП ВАЗ 2110 из строя. При этом не стоит забывать и о возможном заводском браке.

Процесс сборки коробки передач ВАЗ 2110

Как работает

Крутящий момент от маховика двигателя передается на вторичный, а затем на — первичный вал. Благодаря редуктору энергия крутящего момента передается на полуоси, а дальше – на колеса. Но постоянно находиться в зацеплении с двигателем КПП не может. Поэтому в конструкции предусмотрено сцепление. На «десятке» оно самое обыкновенное – сухое, однодисковое. Посредством нажатия педали водитель выжимает диск сцепления. Далее рычаг КПП ВАЗ-2110 переводится в нужное положение. Педаль отпускается, машина едет на следующей передаче. Но так как «десятка» имеет поперечное расположение мотора, для управления коробкой здесь выведена кулиса. Каждая скорость имеет свое передаточное число. На механической коробке данный коэффициент четко привязан и не меняется при движении, как на вариаторе. Самое большое передаточное число – на первой передаче. На ней автомобиль наиболее тяговитый. Самое малое (меньше единицы) – на пятой. Машина теряет в тяге, но при этом более скоростная. На первой передаче машина может ехать лишь до 30 километров в час, дальше срабатывает «отсечка». Также КПП ВАЗ-2110 имеет реверсивную передачу. Дополнительно механизм оснащается устройствами блокировки и замками. Данные элементы удерживают передачи от самопроизвольного выключения. Замковое устройство не дает возможности включить одновременно две скорости.

Замена подшипников первичного и вторичного вала ВАЗ 2110

Замена подшипников первичного и вторичного вала на ВАЗ 2110 происходит в следующих случаях:

• на нейтральной передаче при условии работающего мотора может слышаться посторонний шум;
• при движении машины на любой передаче можно услышать стук в КПП;
• передачи могут самопроизвольно отключаться;
• сцепление может не отключаться (это зачастую происходит из-за заклинивания подшипника);
• из-за перекоса подшипника диск сцепления может разрушиться.

Замена подшипник первичного и вторичного вала на ВАЗ 2110 – пошаговая инструкция

Нередко в описаниях действий по замене подшипника указывается, что для этого необходимо полностью разобрать КПП, но на практике обычно бывает достаточно снять кожух с коробки. Разумеется, перед этим придется демонтировать механическую коробку:

1. отключить клеммы аккумулятора;
2. сбросить с корпуса все фишки;
3. отвинтить привод спидометра;
4. снять «штаны» системы удаления выхлопа;
5. снять коробку со своего места.

Корпус часто оказывается сильно загрязненным дорожной пылью – всю эту грязь желательно удалить, после чего снять с коробки колокол.

Крепление подшипника обычно осуществляется при помощи набора стопорных колец, которые демонтируются простым нажатием отвертки. Удалять кольца с места удобно при помощи пинцета. После этого в кольцевую проточку подшипника следует вставить жало отвертки и сдвинуть первичный вал вперед.

Процесс замены подшипников первичного и вторичного вала на КПП ВАЗ 2110

Новый подшипник необходимо смазать моторным маслом, после чего надеть на вал и столь же аккуратно запрессовать, легко ударяя молотком в равномерном ритме по кругу. После запрессовки следует убедиться, что подшипник встал ровно, вращается свободно, без биения. После этого можно собрать коробку, установив все снятые детали в обратном порядке.

Поэтапная инструкция

Необходимые инструменты

Перед тем как приступить к разборке КПП ВАЗ 2110, приготовьте все инструменты, которые вам потребуются по ходу ремонтных работ. То, что вам понадобится:

• набор гаечных ключей;
• молоток;
• набор отверток.

Гаечный ключи

Молоток

Плоская и крестовая отвёртки

Этапы разборки КПП

Если вы решили заняться разборкой КПП вашего ВАЗ 2110, то можете промыть ее, но следите за тем, чтобы вода не попала внутрь агрегата.

1. Возьмите ключ на «17» и открутите кронштейн, при помощи которого крепится мотор.
2. Теперь вам нужно открутить заднюю крышку. Учтите тот факт, что крышка установлена достаточно плотно, так что вам придется немного ее подстучать, чтобы сдвинуть с места.
3. Теперь вам нужно вдавить шток, чтобы включить скорость. Демонтируйте вилку пятой скорости.
4. Далее, необходимо включить пятую передачу. Возьмите гаечный ключ и открутите гайки первичного и вторичного валов.
5. После этого вам необходимо демонтировать пятую скорость в сборе. Сделав это, можно снять вилку, муфту, а также синхронизатор.
6. Демонтируйте упорную шайбу и произведите разборку муфты.
7. При помощи зубила и молоточка нанесите несколько ударов по первичному валу таким образом, чтобы между ведущей шестеренкой пятой скорости и корпусом агрегата возник небольшой зазор. Затем можно демонтировать ведущую шестеренку.
8. Демонтируйте фиксаторы штоков и выкрутите стопорную пластину, снимите ее.
9. Далее, вам необходимо пододвинуть упорную шайбу, а затем демонтировать ее вместе со втулкой.
10. Возьмите отвертку и произведите демонтаж стопорного уплотнителя первичного и вторичного валов.
11. Аналогичную операцию вам нужно провести по снятию задней передачи.
12. Далее, открутите переднюю часть КПП ВАЗ 2110 и снимите ее, чтобы не мешала.
13. Потом нужно открутить вилку переключений первой и второй скорости, предварительно приподняв шток. Аналогичные действия нужно провести с вилкой третьей и четвертой скорости.
14. Демонтируйте шток пятой скорости, выведя его из механизма КПП.
15. После этого следует вытащить из мест крепления оба вала.
16. Демонтируйте дифференциал в сборе, после чего отсоедините и снимите устройство выбора скоростей. Снимите селектор КПП ВАЗ 2110.
17. Теперь вам нужно снять и вытащить шток выбора скоростей.
18. Далее, вытащите из мест крепления ролики подшипника вторичного вала, демонтируйте обойму подшипника.
19. Снимите маслосборник.
20. Демонтируйте сальники привода и выбейте обоймы подшипника дифференциала.

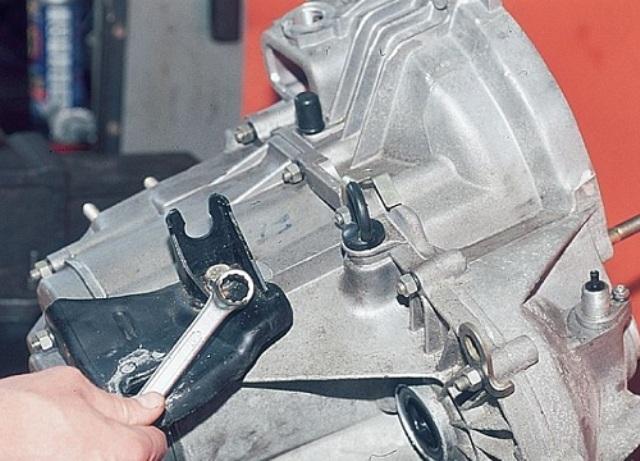

1. Гаечным ключом открутите кронштейн крепления ДВС.

2. Подстучите крышку, чтобы ее можно было легче снять.

3. Демонтируйте вилку пятой скорости.

4. Снимите пятую скорость в сборе.

5. Так выглядит муфта в разборе.

6. Далее, снимите стопорную пластину.

7. Произведите съемку втулки и шайбы.

8. Теперь можно снять переднюю крышку КПП ВАЗ 2110.

9. Демонтируйте маслосборник. На этом разбор коробки передач автомобиля ВАЗ 2110 можно считать завершенным. Замените все вышедшие из строя компоненты КПП и соберите агрегат в обратной последовательности. Более подробно о разборе предлагаем вам посмотреть на видео.

Установка кулисы от «Калины»

Замена кулисы коробки передач ваз 2110

На ВАЗ 2110 можно с успехом установить кулису от «Калины»:

• Для этого ее необходимо немного доработать.
• Кардан от новой модели на 20 мм длиннее родной «десятой».
• Поэтому ее надо обрезать, для этого воспользоваться токарной мастерской.

• Замену кулисы надо проводить в гараже со смотровой ямы.
• Снять пластмассовый тоннель с салона автомашины.
• Так же удалить пыльник.
• Снять старую кулису, открутить все крепления из-под днища машины.
• Установить новую кулису, провести ее регулировку.

Почему рекомендуется устанавливать кардан от новой «Калины»? На моделях ВАЗ-2110 устанавливаются карданы кулисы из менее устойчивого материала, поэтому они быстро выходят из строя. Это вызывает преждевременный люфт в кулисе, что обычно сказывается на качестве включения скоростей во время движения автомашины. После покупки новой кулисы провести следует визуальное сравнение старого кардана и купленного. Сравнение будет полностью в пользу нового приобретения. Кардан «Калины выполнен из качественнее изготовленного материала, он намного износоустойчивый.

Кулисы коробки передач на ваз 2110

После установки новой кулисы может появиться дребезжание рычага. Так как эта кулиса исключает полностью люфт, то есть вибрация передается полностью на рычаг.

Исправление дребезжания рычага

• Для этого производится установка новой шаровой опоры рычага, установка ремонтного комплекта.
• Замену шаровой опоры необходимо проводить со смотровой ямы, так как ее легче менять именно из-под днища автомобиля.
• Установить фиксирующую пружину к рычагу скоростей.

Она будет гасить вибрацию, удерживая рычаг в нужном положении. Это не скажется на применении дополнительных усилий при включении скоростей. Чтобы избавиться от дребезжания рычага можно установить дополнительные пластиковые шайбы на ось коробки передач. Для этого потребуется:

• материал — пластмасса (обычная крышка для банок);
• рожковый ключ №10, №13;
• ножницы;
• крестообразная отвертка;
• плоский надфиль, можно использовать мелкий плоский напильник.

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

1. Отключается питание с аккумулятора.
2. Отсоединяется колодка от датчика скорости.
3. Сливается трансмиссионная жидкость.
4. Снимаются болты, фиксирующие реактивную тягу.
5. Необходимо вывести шарниры равных угловых скоростей из штатного места.
6. Имеющиеся болты шаровой опоры ослабляются.
7. При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
8. Отсоединяются болты крепления КПП к мотору.
9. Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
10. Демонтажу подлежат подушки двигателя.
11. Чтобы подцепить КПП, можно воспользоваться отверткой.
12. Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

1. Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
2. Ключом “на 17” отворачиваем болт крепления кронштейна подвески силового агрегата.
3. Головкой “на 13” отворачиваем шесть гаек крепления задней крышки картера.
4. Снимаем кронштейн.
5. Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
6. Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
7. Накидным ключом “на 10” отворачиваем болт крепления вилки пятой передачи.
8. Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
9. Бородком выправляем вмятины гаек первичного и вторичного валов
10. Головкой “на 32” с мощным воротком отворачиваем гайки валов.
11. Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
12. Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.
13. Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
14. Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
15. Головкой “на 13” отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
16. Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
17. Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.
18. Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
19. Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
20. Головкой “на 13” отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
21. Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
22. Накидным ключом “на 10” отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом “на 10” отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
23. Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
24. Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.
25. Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.
26. Вынимаем дифференциал в сборе.
27. Головкой “на 10” отворачиваем три болта крепления механизма выбора передач и снимаем его.
28. Головкой “на 10” отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
29. Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.
