Инструкция по изготовлению корпуса сабвуфера своими руками

Как сделать короб для сабвуфера

Несмотря на кажущуюся сложность, работа по изготовлению короба для сабвуфера – это достаточно простое занятие, справиться с которым сможет даже человек без каких-либо специфических навыков.

Перед началом изготовления оформления для низкочастотного динамика нужно найти и приготовить все необходимые материалы, инструменты и чертежи. Следуя всем рекомендациям и советам, вы без проблем справитесь с поставленной задачей.

Как рассчитать короб

Расчет короба для сабвуфера следует производить при помощи специализированного программного обеспечения. К числу подобных расчетных калькуляторов, подходящих для выполнения данной задачи, относятся пакеты WinISD или JBLSpeakershop.

Осуществив установку и запуск программы, вы увидите несколько полей для внесения информации. В пустые строчки необходимо вставить исходные данные – на их основе калькулятор посчитает все необходимые величины. Расчет корпуса сабвуфера – это очень важный этап, от качества которого зависит вся последующая работа.

Как собрать

Процедура по изготовлению короба для низкочастотной колонки подразделяется на несколько этапов. С каждым из них следует внимательно ознакомиться до начала работ: таким образом, вы избавите себя от каких-либо ошибок или непредвиденных обстоятельств.

• Поверхности, в сторону которых будет смотреть головка, следует сделать двойными, используя несколько листов материала. В первом листе следует проделать небольшое отверстие, утопив головку внутрь конструкции;
• Для того чтобы склеить листы между собой, нужно использовать эпоксидный клей и шурупы. Крепежные детали следует размещать через каждые два-три сантиметра плоскости изделия;
• Соединение стенок с основанием ящика производится при помощи мебельных шурупов. Их присутствие делает конструкцию намного прочнее;
• Трехсторонняя рейка, расположенная во внутренней части корпуса, в обязательном порядке проклеивается по всем углам. Таким образом, мы повышаем прочность конструкции и предупреждаем появление деформированных участков.

Чертежи

Схема конструкции внешнего ящика для низкочастотного динамика – это удобный информативный лист, упрощающий процесс сборки изделия. Так как в нашем случае рассматривается процедура по созданию короба для сабвуфера на 12 дюймов, оптимальный объем заготовки должен варьироваться в промежутке от 40 до 50 литров. Создание чертежа производится по следующим размерам:

• Ширина – 700мм;
• Высота – 450мм;
• Глубина – 260мм;
• Передняя и задняя панели – 700/450мм;
• Левая и правая панели – 450/260мм;
• Верхняя и нижняя панели – 750/260мм.

Согласно указанным размерностям можно нарисовать конструктивный чертеж, при помощи которого можно будет собрать готовое изделие.

Как подобрать динамики

После завершения работ по сборке корпуса, следует озаботиться выбором и монтажом громкоговорителей. Включаемые в аудиосистему колонки должны обладать отличными характеристиками в плане воспроизведения низкочастотных волн посредством преобразования электрического импульса в воздушные колебания. Качество работы динамика зависит от нескольких количественных показателей, точные величины которых можно посмотреть в эксплуатационных документах на устройство:

• Частота резонанса;
• Добротность;
• Эквивалентный объем.

Хорошие модели акустических громкоговорителей обладают резонансной частотой в 20-50Гц. Добротность – это показатель, свидетельствующий о том, насколько качественно гасятся резонансные колебания диафрагменного элемента. Эквивалентный объем – объем воздуха внутри конструкции, не зависящий от общих габаритов динамика. Выбирая колонку, старайтесь подобрать устройство с высокими характеристиками.

Как установить

Процедура монтажа низкочастотного динамика – это чрезвычайно простая работа, выполнить которую сможет даже человек, не обладающий профессиональными познаниями в соответствующей области. В качестве основного места установки аудиосистемы можно выбрать:

Внутреннюю обшивку автомобиля;

Плоскость пола багажного отсека;

• Отдельное место, габариты которого соответствуют размерам системы;
• Сабвуфер, не обладающий внушительными размерами, может размещаться под сиденьями автомобиля.

Фазоинвертор

Данный тип оформления довольно сложнее рассчитать и построить. Его конструкция значительно отличается от закрытого ящика. Однако у него есть преимущества, а именно:

Высокий уровень КПД. Фазоинвертор будет воспроизводить низкие частоты намного громче, чем закрытый ящик;
Несложный расчет корпуса;
Перенастройка в случае необходимости

Это особенно важно для новичков;
Хорошее охлаждение динамика.

Также фазоинвертор имеет и недостатки, число которых больше, чем у ЗЯ. Итак, минусы:

• ФИ громче, чем ЗЯ, но бас здесь уже не такой четкий и быстрый;
• Размеры ФИ короба гораздо больше по сравнению с ЗЯ;
• Большой литраж. Из-за этого готовый короб будет занимать больше места в багажнике.

Исходя из преимуществ и недостатков можно понять, где используются ФИ короба. Чаще всего их используют в инсталляциях, где необходим громкий и выраженный бас. Фазоинвертор подойдет для слушателей любого репа, электронной и клубной музыки. А также он подойдет для тех, кому не нужно свободное место в багажнике, так как короб будет занимать почти все пространство.

ФИ короб поможет получить больше баса, чем в ЗЯ от динамика маленького диаметра. Однако для этого потребуется гораздо больше места.

Какой объем короба требуется для фазоинвертора?

• для сабвуфера диаметром 8 дюймов (20 см) понадобится 20-33 литров чистого объёма;
• для 10-дюймового динамика (25 см) – 34-46 литров,
• для 12-дюймового (30 см) – 47-78 литров,
• для 15-дюймового (38 см) – 79-120 литров
• и для 18-дюймового сабвуфера (46 см) нужно 120-170 литров.

Как и в случае с ЗЯ, здесь даны неточные цифры. Однако в ФИ корпусе можно «играть» с объемом и брать значение меньше рекомендуемых, выясняя при каком объеме сабвуфер играет лучше. Но не стоит слишком сильно увеличивать или ужимать объем, это может привести к потере мощности и выходу динамика из строя. Лучше всего опираться на рекомендации производителя сабвуфера.

От чего зависит настройка ФИ короба

Чем больше объем короба, тем меньше будет частота настройки,  скорость баса уменьшается. Если же нужна частота повыше, то объем необходимо уменьшить . Если у вас номинальная мощность усилителя превышает номинал динамика, то объём рекомендуется делать поменьше.  Это нужно для того, чтобы распределить нагрузку на динамик и исключить его превышение хода. Если же усилитель слабее динамика то объём короба рекомендуем сделать чуть больше. Это компенсирует громкость из-за недостачи мощности.

Площадь порта также должна зависеть от объема. Средние значения площади порта динамиков следующие:

для 8-дюймового сабвуфера потребуется 60-115 кв.см,

для 10-дюймового – 100-160 кв.см,

для 12-дюймового – 140-270 кв.см,

для 15-дюймового – 240-420 кв.см,

для 18-дюймового – 360-580 кв.см.

Длинна порта так же влияет на частоту настройки сабвуферного короба, чем длиннее будет порт тем ниже настройка короба, чем короче порт соответственно частота настройки выше. При расчете короба для сабвуфера прежде всего необходимо ознакомиться с характеристиками динамика и рекомендуемыми параметрами корпуса. В некоторых случаях производитель рекомендует совершенно иные параметры короба, чем те, которые даны в статье. Динамик может иметь нестандартные характеристики, из-за чего он будет требовать определенного короба. Такие сабвуфер чаще всего встречаются у компаний-производителей Kicker и DD. Однако у других производителей такие динамики также имеются, но в гораздо меньших количествах.

Объёмы даны примерные, от и до. Он в зависимости от динамика будут отличаться, но как правило они будут находиться в одной и той же вилке… К примеру для 12 дюймового сабвуфера это 47-78 литров а порт будет от 140 до 270 кв. см, а как более подробно рассчитать объём, всему этому мы будем учиться в последующих статьях. Надеемся что данная статья ответила вам на ваш вопрос, если у вас есть замечания или предложения вы можете оставить свой комментарий ниже.

Корпус для сабвуфера: как сделать своими руками

С учетом того, что бандпас самый сложный в изготовлении, данный корпус трудно спроектировать и выполнить расчет короба сабвуфера без специальных навыков, знаний и опыта.

С одной стороны, можно использовать для расчета сабвуфера программу WinlSD. Данный софт позволяет подобрать размер, просчитать объем сабвуфера и даже создать трехмерную модель.

Однако с другой стороны обычному автовладельцу без специальных знаний такая задача обычно не под силу (нужно знать характеристики динамика, учитывать целый ряд  дополнительных особенностей и т.д.).

На деле, чтобы сделать саб своими руками, лучше остановиться на закрытом ящике или фазоинверторе

При этом рекомендуется обращать внимание именно на второй вариант в качестве самодельного сабвуфера.. Данного решения (при условии правильного проектирования) будет более чем достаточно

Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д

Данного решения (при условии правильного проектирования) будет более чем достаточно. Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д.

Итак, сначала подбираем материал для изготовления сабвуфера. Обычно для этих целей используется многослойная фанера. Также можно взять ДСП. Данные материалы отличаются доступной ценой, с ними просто работать, обеспечивают неплохую шумоизоляцию.

В качестве примера, рассмотрим сабвуфер из многослойной фанеры (толщина 3 см.) Для того, чтобы сделать короб для сабвуфера, нужно подготовить, в среднем, около 100 саморезов по дереву 50-55 мм.

Еще нужно закупить шумоизоляцию, иметь дрель, шуруповерт или отвертку,  электролобзик, жидкие гвозди, герметик и клей ПВА, около 3 метров карпета и клемник. Следующим шагом становятся чертежи короба для сабвуфера.

Расчет короба для сабвуфера является индивидуальным, параметры зависят от размеров динамика и т.д. На примере рассмотрим саб с одним динамиком 12 дюймов. Объем ящика для саба с одним таким динамиком, согласно рекомендациям специалистов, составляет 45-50 литров.

Чтобы рассчитать короб под сабвуфер, ниже приведена ознакомительная схема с размерами панелей. Если вы не имеет навыков подобной работы,  рекомендуется отдельно изучить материалы, как самому сделать чертеж для сабвуфера.

Во время проектирования нужно отдельно следить за тем, чтобы минимальное расстояние от стенок корпуса до динамика, как и сам объем ящика, рассчитывалось исключительно по внутренней поверхности, а не по внешней.

Идем далее. После подготовки всех элементов, можно переходить к сборке короба для сабвуфера. Первым делом, лобзиком вырезается отверстие под динамик. Например, динамик 30 см

Обратите внимание, наименьшее расстояние от центра диффузора до стенки саба, условно, 200 мм. Можно отмерять 230 мм., так как 3 см это ширина самой фанеры

Затем вырезается отверстие под щель фазоинвертора. Также вместо щели можно использовать трубку. Затем можно собрать фазоинверторную щель, после чего прикрепить к передней панели саба. Стыки проклеиваются жидкими гвоздями, потом закручиваются саморезы. Саморезы нужно затягивать максимально плотно, чтобы  не возникало резонансных колебаний.

Теперь можно собрать боковые стенки корпуса, точно так же промазав их жидкими гвоздями и стянув саморезами. Также нужно вырезать на задней крышке корпуса под саб отверстие для клемника. Далее все части саба нужно соединить, проверяя правильность размеров самих элементов конструкци и качество крепления.

На данном этапе можно вставить динамик, не прикручивая проверить его посадку и дальше переходить к отделке ящика. На начальном этапе требуется проклеить стыки, щели и зазоры  эпоксидным клеем. Также можно использовать герметики. Затем, при помощи клея ПВА вся верхняя поверхность проклеивается шумоизоляцией.

Внешняя поверхность обтягивается карпетом (в том числе и щель фазоинвертора). Карпет крепится эпоксидным клеем и/или мебельным степлером. Теперь динамик можно снова вставить и хорошо прикрутить. Завершающим этапом становится протяжка проводов от динамика на клемник. После того, как вся конструкция «усядется» и высохнет, саб можно подключать к усилителю. Для этого нужно знать, как подключить сабвуфер в автомобиле правильно.

Советы профессионалов

Сантехники и строители дают такие рекомендации по маскировке труб:

1. При скрытии стояков разметку начинают от пола.
2. Обязательными являются установка дверцы или формирование смотрового отверстия.
3. Любой материал, используемый для обшивки, пропитывают противогрибковым раствором. Это предотвратит появление плесени.
4. Деревянные конструкции не рекомендуется устанавливать в ванной комнате. Для туалета такой каркас подходит.
5. Шкаф для труб нельзя собирать из ДСП, впитывающих влагу. Материал разбухает и начинает крошиться.
6. Вертикальные детали устанавливают на расстоянии не более 30 см. Это придает конструкции жесткость.
7. Близко расположенные трубы отдельно не зашивают. Рекомендуется сооружать единую конструкцию.

Стенки не должны соприкасаться с коммуникациями. Минимальное расстояние — 3 см.

Источник

Какие материалы нам потребуются для сборки сабвуфера?

Многослойная фанера для корпуса сабвуфераМатериал для изготовления короба сабвуфера должен быть прочным, плотным и хорошо изолировать звук. Для этого отлично подойдет многослойная фанера или ДСП. Основные преимущества этих материалов – доступная цена и простота в обработке. Они достаточно прочны и обеспечивают хорошую шумоизоляцию. Мы будем делать сабвуфер из многослойной фанеры толщиной 30 мм.

Чтобы сделать короб для сабвуфера нам понадобится:

Саморезы по дереву (примерно 50-55 мм, 100 штук) Шумоизоляционный материал (шумка) Дрель и шуруповерт (или отвертка) Електролобзик Жидкие гвозди Герметик Клей ПВА Карпет, примерно 3 метра Клемник

Чертежи короба для сабвуфера

В данной статье мы будем делать короб под сабвуфер с 12-ти дюймовым динамиком. Рекомендуемый объем ящика для одного 10-12 дюймового динамика – 40-50 литров. Рассчитать короб под сабвуфер не сложно, вот примерная схема с размерами панелей

Схема и чертеж короба Стоит обратить внимание на минимальное расстояние от стенок корпуса до динамика. Оно, как и объем всего ящика, рассчитывается по внутренней поверхности

Собираем короб для сабвуфера своими руками

Можно приступать к сборке. Мы используем 12-ти дюймовый динамик Lanzar VW-124. 12-ти дюймовый динамик для сабвуфера Его диаметр 30 см, и первое что нужно сделать это вырезать отверстие под динамик. Минимальное расстояние от центра диффузора до стенки сабвуфера – 20 см. Мы отмеряли по 23 см (20 см + 3 см ширина фанеры) от края панели и прорезали отверстие електролобзиком. Далее вырезаем отверстие под фазоинверторную щель, в нашем примере она имеет размер 35*5 см.

Вырезаем щель фазоинвертора и отверстие для динамика

Вместо щели можно использовать классический воздуховод – трубку. Теперь собираем фазоинверторную щель и крепим ее к передней панели сабвуфера. Проходим по стыкам жидкими гвоздями и закручиваем саморезами

Собираем панели фазоинверторной щели Важно очень плотно закручивать саморезы, чтобы не оставить пустотелостей. Они будут создавать резонансные колебания, которые испортят звучание сабвуфера. Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами

Боковые стенки короба На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части. Короб в сборке Вставляем динамик. Смотрим, любуемся

Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами. Боковые стенки короба На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части. Короб в сборке Вставляем динамик. Смотрим, любуемся.

Внутренняя отделка

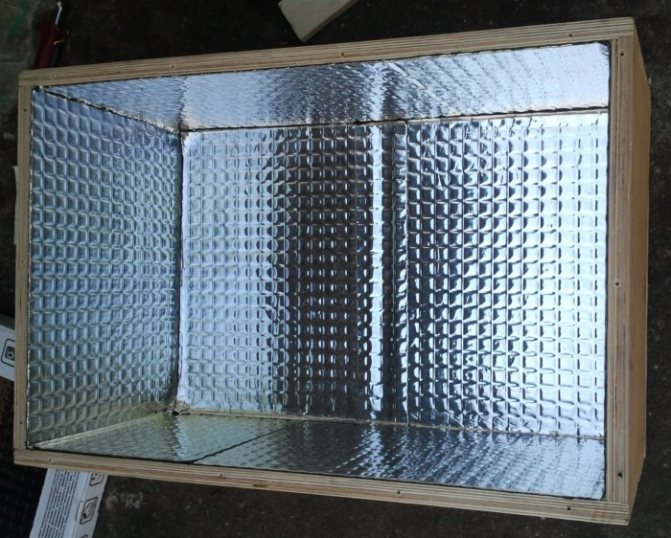

Переходим к внутренней отделке короба. Первое, что необходимо сделать это проклеить все стыки и щели эпоксидным клеем или герметиком. Далее с помощью клея ПВА приклеиваем на всю внутреннюю поверхность короба шумоизоляционный материал. Обклеиваем корпус шумкой Обклеиваем корпус шумкой Теперь обтягиваем всю внешнюю плоскость короба карпетом, включая щель фазоинвертора. Крепить его можно на эпоксидный клей или с помощью мебельного степлера. Короб обтянут карпетом Далее вставляем и плотно прикручиваем динамик. Сабвуфер почти готов, осталось только протянуть провода от динамика к клемнику и подключить усилитель. Установленный сабвуфер с усилителем Усилитель мы докупали, но его также можно сделать своими руками. Это довольно сложно, так как требует знаний и практики в области радиотехники. Также можно использовать готовые наборы и схемы для радиолюбителей, вроде Мастер-КИТ, и самостоятельно проводить сборку усилителя. Единственное требование к усилителю – его максимальная мощность должны быть меньше, чем максимальная мощность динамика.

Внутренняя отделка

По окончании сборки, следует озаботиться защитным покрытием корпуса, и внутренних частей изделия:

Внешние плоскости покрываются лаковой пропиткой;
Внутренние части конструкции нужно проклеить противовибрационным материалом;
Стыки и места креплений плоскостей повторно проклеиваются или пропитываются каким-либо прочным составом с особым вниманием.

Профессионалы по сборке коробов используют большее количество противовибрационного материала, покрывая им не только внутренние, но и внешние части изделия. Таким образом, низкие частоты начинают звучать намного лучше.

Необходимые детали

Создание сабвуфера своими руками требует наличия большого количество различных деталей и материалов, однако их стоимость будет ниже, чем приобретение уже готового изделия в магазине. Итак, вам потребуются такие элементы:

• Низкочастотный динамик определенной мощности;
• Блок управления сигналом;
• Усилитель;
• Кабель, штекеры и разъемы.

Набор таких деталей позволит сделать сабвуфер довольно хорошего качества, который будет выдавать неплохие звуковые показатели. Более того, от устройства из магазина он будет отличаться минимально, при условии соблюдения всех рекомендаций и технологии сборки

Также отдельное внимание нужно уделить отделке места, куда будет ставиться конструкция. Его нужно будет обшить специальными материалами

Следует отметить, что на 80% качество звучания будет зависеть от того, насколько хорошо и правильно вы соберете аудиосистему. Поэтому здесь нужно не торопиться и делать все на совесть.

Как поместить содержимое внутрь?

В изготовленные короба встраивается по одному динамику. Если есть необходимость вместить два динамика, во избежание деформации конструкции от вибрационных нагрузок внутри корпуса устанавливают распорки между передней и задней стенками.

Сам процесс встраивания несложен, если отверстие для динамика изготовлено по размеру.

Если корпуса изготавливаются для монтажа в потолок или стену, понадобится звукоизоляционная подложка. Для установки изделия на пол или стол необходима специальная подставка.

В заключение хочется добавить, что акустическое звучание зависит не только от технического содержимого и корпуса изделия, – оно составляет единое целое с помещением, в котором находится АС. Чистота и мощь звучания на 70% зависят от возможностей зала, его акустики. И еще: компактные короба занимают мало места, это приятно. Но габаритная конструкция, созданная под акустическую систему, всегда выигрывает в подаче звука.

Из чего сделать корпус для акустики, смотрите в видео.

Щит

Помимо стандартного устройства сабвуфера, его можно сделать в виде акустического экрана. Для осуществления данной процедуры потребуется специальный инструмент, который называют щитом.

Но, есть она загвоздка — своими руками в домашних условиях такое получится сделать исключительно если обшивка ваших стен довольно устойчивая и сделана из качественных материалов.

Иначе, из-за высокой басистости, с этим могут возникнуть проблемы и вам придётся тратиться на ремонт. Что щит, что саб своими руками — это очень рискованно, но если сделать всё правильно, то финальный результат точно удивит.

Правила размещения вентиляционных выходов

Существует два стандартных способа вывода вентиляционных труб за пределы дома: через стену и через крышу. Во втором случае расположенные над уровнем крыши фрагменты труб часто размещают внутри специального короба.

Вентиляционный короб выполняет две функции:

• Утепление. При охлаждении выходящего из помещения воздуха образуется конденсат. Он начинает просачиваться обратно по вентиляционной системе, а также может сузить или полностью закрыть сечение канала.
• Гидроизоляция. Нарушение целостности крыши может привести к попаданию воды в чердачное пространство. Также необходимо обеспечить защиту вентиляционного канала от прямого попадания в него осадков в виде дождя или снега.

А также короб послужит отличной опорной конструкцией для крепления облицовочного материала и для обеспечения отступа от нестабильных строительных конструкций, выполненных из пиломатериалов.

Короб на крыше дома должен выглядеть гармонично. Поэтому нужно заранее продумать его дизайн: расцветку и декоративные элементы

Если в доме запланировано или уже реализовано несколько вентиляционных выходов на чердак, то существует 3 варианта, как их вывести на крышу:

• Для каждого канала можно сделать свой короб. Это наиболее затратный способ, однако в этом случае можно вывести трубы без изгибов, что при естественной вентиляции увеличивает тягу.
• Свести все трубы рядом и вывести их на крышу в одном коробе. Это уменьшает количество работ на крыше, но увеличивает загруженность чердачного помещения.
• Сделать единую систему вентиляционных каналов с одним выходом. Это минимизирует размер короба, что значительно упростит работу на крыше, однако может привести к проблемам, характерным для разветвленных систем воздухообмена.

Использование системы каналов с несколькими местами поступления воздуха и одной точкой его удаления должно быть предварительно хорошо просчитано. Необходимо правильно выстроить приточную вентиляцию и установить обратные клапаны, иначе возможен реверс воздушного потока.

Отверстие в крыше не должно повредить стропила, иначе это приведет к опасности перераспределения нагрузки несущих конструкций

Обрешетка не играет такой важной роли, так как она всего лишь держит покрытие

Так как вентиляционных труб может быть много, то нужно разместить их на чердаке так, чтобы они занимали мало места

Также нужно внимательно подойти к вопросу определения места выхода вентиляции, чтобы она не оказалась в зоне ветрового подпора.

Несоблюдение правила положения труб относительно элементов крыши, прописанного в п. 6.6.12 СНиП 41-01-2003 “Отопление, вентиляция и кондиционирование” может привести к уменьшению тяги или ее опрокидыванию, что сразу же негативно отразится на воздухообмене.

По этой схеме можно определить достаточную высоту вентиляционных выходов на наклонной крыше дома. Если рядом есть высокие объекты, то расчеты будут более сложные

Поэтому для скатной крыши лучше запланировать место для короба ближе к коньку. Это позволить уменьшить высоту конструкции, что упростит работы по ее возведению.

Выбор конструкции

Зашить трубы в ванной можно разными способами.

Наиболее часто применяют такие типы конструкций:

1. Шкафы. Вариант подходит для скрытия канализационных стояков или других вертикальных трубопроводов. Конструкция обеспечивает полный доступ к инженерным системам. Ее можно снабжать полками и другими элементами, позволяющими с пользой применять пространство.
2. Перегородки. Имеют ширину и высоту помещения. Несмотря на то что площадь комнаты уменьшается, ванная выглядит аккуратно. Все инженерные системы скрываются. Вариант подходит для просторных совмещенных санузлов. Перегородку устанавливают при наличии подвесного унитаза, она скрывает не только трубы, но и инсталляцию. За перегородкой размещают полки для хранения бытовой химии.
3. Горизонтальные. Используются для скрытия линий водопровода или канализации, прокладываемых близко к полу.
4. Компактные. Небольшие сооружения используются исключительно для маскировки труб. Они не занимают полезного пространства, придавая комнате аккуратный вид. Компактные короба бывают горизонтальными или вертикальными.

Преимущества скрытия коммуникаций под коробом

К ним относятся:

1. Привлекательный внешний вид.При изготовлении из качественных материалов шкаф для маскировки труб не будет выделяться на общем фоне, портить интерьер.
2. Простота сборки.Сооружение можно собрать не только на этапе черновой отделки. Нередко трубы зашивают во время косметического ремонта ванной. Элементы каркаса и обшивки можно устанавливать поверх облицовки.
3. Возможность обслуживания или ремонта трубопровода.Если короб оснащен люком, можно узнавать показания приборов учета, следить за состоянием труб. При необходимости элементы водопровода или канализации заменяют.
4. Возможность совмещения с полками, инсталляциями и другими деталями интерьера.Это позволяет эффективно использовать площадь небольшого санузла.

Собираем короб для сабвуфера

Можно приступать к сборке. Мы используем 12-ти дюймовый динамик.

Его диаметр 30 см, и первое что нужно сделать это вырезать отверстие под динамик. Минимальное расстояние от центра диффузора до стенки сабвуфера — 20 см. Мы отмеряли по 23 см (20 см + 3 см ширина фанеры) от края панели и прорезали отверстие електролобзиком. Далее вырезаем отверстие под фазоинверторную щель, в нашем примере она имеет размер 35*5 см.

Вместо щели можно использовать классический воздуховод — трубку. Теперь собираем фазоинверторную щель и крепим ее к передней панели сабвуфера. Проходим по стыкам жидкими гвоздями и закручиваем саморезами.

Важно очень плотно закручивать саморезы, чтобы не оставить пустот. Они будут создавать резонансные колебания, которые испортят звучание сабвуфера

Далее собираем боковые стенки короба, предварительно смазав их жидкими гвоздями, и плотно закручиваем саморезами.

На задней крышке короба нужно вырезать небольшое отверстие под клемник. Соединяем все части корпуса. Убеждаемся в том, что мы правильно вырезали и скрепили все части.

Вставляем динамик. Смотрим, любуемся.

Переходим к внутренней отделке короба. Первое, что необходимо сделать это проклеить все стыки и щели эпоксидным клеем или герметиком. Далее с помощью клея ПВА приклеиваем на всю внутреннюю поверхность короба шумоизоляционный материал.

Теперь обтягиваем всю внешнюю плоскость короба карпетом, включая щель фазоинвертора. Крепить его можно на эпоксидный клей или с помощью мебельного степлера.

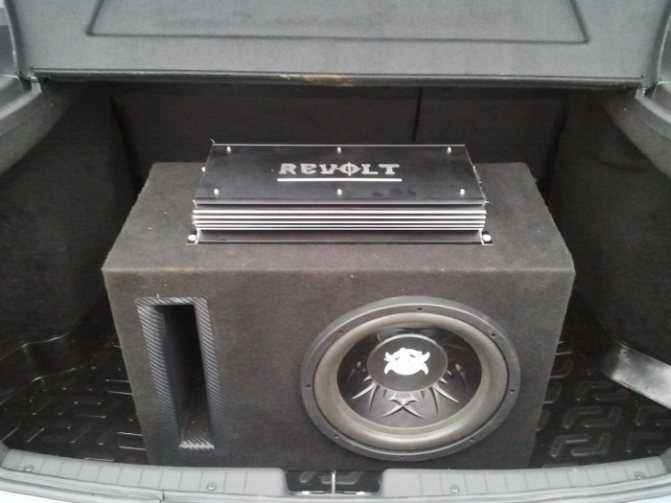

Далее вставляем и плотно прикручиваем динамик. Сабвуфер почти готов, осталось только протянуть провода от динамика к клемнику и подключить усилитель.

Усилитель мы докупали, но его также можно сделать своими руками. Это довольно сложно, так как требует знаний и практики в области радиотехники. Также можно использовать готовые наборы и схемы для радиолюбителей, вроде Мастер-КИТ, и самостоятельно проводить сборку усилителя. Единственное требование к усилителю — его максимальная мощность должны быть меньше, чем максимальная мощность динамика.

Сооружение каркаса

Каркас сооружают так:

1. Устанавливают направляющую, прикрепляя ее дюбелями. Расстояние между крепежными элементами составляет 0,2-0,3 м.
2. Монтируют направляющие на полу и потолке. Это позволяет сделать угол каркаса, требуемый для установки стойки. Чтобы острые части конструкции лежали в одной плоскости, профиль под углом 90° прикрепляется к потолку. От него спускают отвес, отмечают место расположение нижней стороны стойки. Последняя прикручивается к горизонтальным направляющим саморезами.
3. Устанавливают усиливающие элементы. При этом учитывают расположение будущих ревизионных отверстий или дверцы.
4. К стене и полу крепят профиль, определяющий размеры конструкции. С помощью перемычек устанавливают передние детали каркаса. При этом также учитывают расположение сантехнических приборов, канализационных выводов, счетчиков.

Подготовка

Для того, чтобы сделать корпус для сабвуфера самостоятельно вам понадобятся:

• Чертеж;
• Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
• Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.

Чертеж

Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.

Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.

Пример чертежа корпуса с фазоинвертором (ФИ)

Материалы и крепеж

Материал корпуса

Для того что бы сделать короб для сабвуфера нужен материал, который должен как можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)

МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.

МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.

Фанера — самый распространенный вариант, стоит дешевле МДФ.

Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.

Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.

Во многих крупных магазинах, продающих листовой материал есть услуга распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей использовать не нужно, достаточно будет промазать стыки изнутри.

Клеммник

Вывести провода можно и напрямую, но лучше сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

• Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
• Шуруповерт — для закручивания саморезов и сверления отверстий.

Что в итоге

Как видно, решение изготовить корпус для сабвуфера в машину своими руками потребует определенных навыков и инструментов. Однако если все делать правильно, а также использовать материалы хорошего качества, можно получить достаточно мощный саб с хорошим звучанием.

Напоследок отметим, что после подключения сабвуфера также необходимо выполнить его настройку. Только после правильной регулировки и подстройки саба звучание «раскроется» в полной мере, что позволит в дальнейшем полностью настроить акустическую систему автомобиля.

Установка сабвуфера в машину: как выбрать сабвуфер, схема установки саба в машине. Подключение сабвуфера через усилитель или без усилителя, рекомендации.

Как настроить сабвуфер в автомобиле. Настройки усилителя: частота, фаза, Gain, сабсоник и т.д

На что обратить внимание при настройке саба, рекомендации

Как самому подключить магнитолу в машине: размеры магнитол, переходные рамки. Особенности подключения магнитолы, если разъем не подходит. Рекомендации.

Выбор ПТФ на ВАЗ 2114 и 2115: как выбрать противотуманки ВАЗ (корпус, тип лампы, штатные или универсальные и т.д.). Установка противотуманок ВАЗ 2114, 2115.

Как самому подключить ПТФ в автомобиле: схема подключения противотуманных фар своими руками

Тонкости и нюансы, на что обратить внимание при подключении

Как установить детское автокресло или автолюльку в автомобиле: выбор детского кресла, особенности крепления, место установки кресла. Советы и рекомендации.

ЧВ короб или четвертьволновой резонатор представляет собой полую коробку, выполненную из любого мебельного материала. Конструкция используется для сабвуфера и позволяет добиться более глубокого звучания с гармоничным спектром. Подобные приспособления фирменного производства стоят довольно дорого, но короб можно собрать самостоятельно из подручных материалов. Именно об этом и пойдет речь в нашем обзоре.
