Выпускаются контроллеры серии МС2715.03 для легковых автомобилей ВАЗ-21083 и МС2713.01 для грузовых автомобилей ЗИЛ-4314, предназначенные для управления углом опережения зажигания по оптимальной характеристике регулирования на основе информации от датчиков начала отсчета, частоты вращения коленчатого вала двигателя, разрежения в задроссельном пространстве карбюратора (или впускном трубопроводе инжекторного двигателя) и температуры охлаждающей жидкости.

Контроллеры осуществляют также управление электроклапаном экономайзера принудительного холостого хода (ЭПХХ). Контроллер МС2715.03 для легковых автомобилей с четырехтактным четырехцилиндровым двигателем вырабатывает сигнал «Выбор канала» для обеспечения функции статического распределения энергии по цилиндрам двигателя.

Структурная схема контроллера приведена на рис. 6. На выводы контроллера поступают сигналы датчика начала отсчета (НО), датчика угловых импульсов (УИ), датчика частоты вращения коленчатого вала (КВ), датчика разрежения (Р), датчика температуры охлаждающей жидкости (Т_охл).

После обработки сигналов датчиков в аналого-цифровом преобразователе (АЦП) информация о параметрах двигателя в виде цифровых кодов поступает в процессор, который производит вычисление частоты вращения коленчатого вала двигателя, разрежения, температуры, углового положения коленчатого вала двигателя и на основании этих данных вычисляет угол опережения зажигания в соответствии с картой углов опережения зажигания двигателя, которая хранится в памяти процессора.
Синхронизация работы контроллера с работой двигателя и формирование сигнала «Выбор канала» производится посредством импульсов датчика НО. Выходные сигналы процессора управляют работой формирователей импульса зажигания (ФИЗ) и выбора канала усилителя ЭПХХ. Сигналы ФИЗ и ВК непосредственно управляют работой двухканального коммутатора.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

ДВУХКАНАЛЬНЫЙ КОММУТАТОР

Двухканальный коммутатор можно сделать и своими руками. Для этого не нужно обладать углубленными познаниями в электротехнике или быть хорошим механиком. Зато незначительные поправки в системе зажигания обеспечат ее бесперебойную работу в различных условиях езды. Одноконтактные коммутаторы давно устарели. А переоборудованный вариант сразу позволит почувствовать его преимущества. Итак, нужно будет выполнить следующий порядок действий:

• снимаем крышку трамблера;
• отключаем высоковольтный привод с катушки;
• при помощи стартера выставляем резистор перпендикулярно агрегату;
• делаем метку на трамблере и двигателе в месте его совпадения с серединой трамблера;
• снимаем старый трамблер, предварительно открутив крепления;
• отключаем привод, идущий от катушки к трамблеру;
• берем новый трамблер, снимаем с него крышку и устанавливаем на двигатель согласно метке;
• фиксируем крепежную вилку, надеваем крышку с приводами;
• меняем катушку на новую и подключаем к ней провода;
• теперь можно заводить двигатель.

Конечно, процедура займет некоторое время, ведь многие действия будут связаны с электрикой автомобиля. Но двухканальный коммутатор зажигания позволит легче заводить машину, а заодно – экономить топливо и поддерживать ресурсы двигателя.

Принцип работы коммутатора системы зажигания

Назначение коммутатора в системе зажигания — управление напряжением, которое проходит по сигналам, поступающим с ЭБУ. При вращении коленвала распределительный датчик создает импульсы, которые поступают на переключатель. Он формирует импульсы в катушке зажигания (первичная электрообмотка). Потом он появляется во вторичной электрообмотке. Напряжение поступает на основной распределительный контакт, потом по проводке идет на свечи, образующие искру.

Когда коленвал увеличивает обороты, контроль над регулировкой угла опережения зажигания берет на себя центростремительный регулятор. При изменении нагрузки на силовой агрегат эту функцию выполняет вакуумный регулятор. Использование транзисторов позволяет уменьшить нагрузку на прерыватель — сила тока при этом, наоборот, увеличивается. Это даёт усовершенствованным системам ряд преимуществ:

• степень сжатия увеличивается;
• вся система зажигания работает дольше;
• система может нормально работать при больших нагрузках на мотор.

Как проверить катушку зажигания?

1. Для проверки сначала заглушите двигатель, а затем откройте капот.
2. Найдите свечи зажигания и снимите высоковольтный провод с одной из них. Обычно эти провода соединяют распределитель зажигания и свечи. При работе с элементами электрической системы используйте прорезиненные перчатки и инструменты с изоляцией.
3. Отсоедините разъем свечи зажигания и снимите свечу. Теперь снова подсоедините разъем.
4. Удерживая свечу при помощи изолированных плоскогубцев, поднесите ее электродом к металлической детали.
5. Снимите разъем топливного насоса и прокрутите двигатель стартером. Для осуществления этой процедуры вам может потребоваться помощник. При вращении двигателя вы должны видеть голубые искры в зазоре между электродами свечи. Это указывает на правильную работу катушки зажигания. Отсутствие искры или ее окрашивание в оранжевый цвет являются признаками неисправности катушки.

После завершения проверки отсоедините провод от свечи, установите ее на место и наденьте разъем высоковольтного провода.

Простейший тест для определения неисправной катушки зажигания:

• Запустите двигатель.
• Двигатель должен работать на холостом ходу.
• Открутите винт крепления катушки зажигания первого цилиндра и достаньте катушку.

Источник

Устройство

Принцип работы системы зажигания заключается в накоплении и преобразовании катушкой зажигания низкого напряжения (12В) электрической сети автомобиля в высокое напряжение (до 30000В), распределении и передаче высокого напряжения к соответствующей свече зажигания и образовании в нужный момент искры на свече зажигания. В работе системы зажигания можно выделить следующие этапы: накопление электрической энергии, преобразование энергии, распределение энергии по свечам зажигания, образование искры, воспламенение топливно-воздушной смеси.

Механический прерыватель осуществляет непосредственное управление процессом накопления (первичной цепью) и отвечает за замыкание/размыкание питания первичной обмотки. Контакты прерывателя можно увидеть, заглянув под крышку распределителя. Пластичная пружина подвижного контакта прижимает его к недвижимому контакту. Их размыкание выполняется только на короткий срок, а конкретно, в момент, когда набегающий кулачок валика привода оказывает давление на молоточек подвижного контакта.

К контактам подключен конденсатор, который не даёт им обгорать. Электроразряд поглощается и искрение уменьшается. Параллельно в цепи создаётся низкое напряжение обратного тока, которое положительно сказывается на исчезновении магнитного поля.

Прерыватель находится в корпусе распределителя зажигания, и это части классической системы зажигания.

Ещё один важный узел – центробежный регулятор опережения зажигания, механизм, предназначенный для автоматического изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя.

Центробежный регулятор размещён внутри корпуса прерывателя-распределителя. Как правило, он работает совместно с вакуумным регулятором, оба являются составной частью прерывателя-распределителя. Называется он центробежным от вида силы, использующейся для реализации изменения опережения.

На приводном валу прерывателя расположена пластина, на которой размещены два грузика. Грузики свободно сидят на осях и стянуты пружинами. Причём пружины обладают разной жёсткостью, что необходимо для предотвращения резонанса. При этом, кулачок прерывателя и планка с двумя продольными прорезями надеты на верхнюю часть приводного валика. В продольные прорези планки входят штифты грузиков.

Вращение передаётся от приводного валика к кулачку через грузики, штифты и планку с прорезями. Чем быстрее вращается приводной вал, тем больше расходятся грузики, тем на бо́льший угол проворачивается кулачок по ходу вращения относительно контактной группы прерывателя. С увеличением оборотов угол опережения зажигания увеличивается. С уменьшением числа оборотов центробежная сила уменьшается, пружины стягивают грузики, кулачок поворачивается против хода его вращения, контакты прерывателя замыкаются позже и угол опережения зажигания уменьшается.

Если на двигателе применено бесконтактное электронное зажигание — тогда вместо кулачка проворачивается экран бесконтактного датчика момента искрообразования.

Если механический прерыватель оборудован транзисторным коммутатором, то, в этом случае, он управляет только им, а тот, в свою очередь, отвечает за управление процессом накопления энергии. Такая конструкция существенно превосходит аналогичные устройства без транзисторного коммутатора, так как здесь контактный прерыватель более надежный, чему способствует протекание сквозь него тока меньшей силы, а значит, пригорание контактов во время размыкания практически полностью исключается. Соответственно, конденсатор, параллельно подключенный к контактам прерывателя, тут просто не нужен, а в остальном – система полностью идентична классическому варианту. Обе системы, имеющие механический прерыватель, обладают общим названием — «контактные системы зажигания».

Системы с транзисторным коммутатором, оборудованные бесконтактным датчиком (импульсным генератором), могут быть индуктивного типа, основанными на эффекте Холла или относиться к оптическому типу. В данном случае, место механического прерывателя занимает импульсный датчик-генератор с преобразователем сигналов, который, посредством транзисторного коммутатора, осуществляет управление накопителем энергии. Как правило, датчик-генератор расположен внутри распределителя, конструкция которого ничем не отличается от конструкции аналогичной детали в контактной системе, поэтому указанный узел получил название «датчика-распределителя».

Что такое коммутатор, а также как работает коммутатор и для чего он предназначен

Итак, коммутатор применяется для того, чтобы создать небольшую локальную сеть. У них есть свои особенности. Коммутаторы способны анализировать информацию и самостоятельно отправлять их непосредственно к получателям. Это имеет свою пользу. При таком распределении информации повышается производительность и уменьшается имеющаяся нагрузка на локальную сеть.

В отличие от концентраторов, свитч не распределяет информацию между всеми участниками локальной сети. Еще одно преимущество – это повышение уровня безопасности во время передачи информационных данных. Это происходит из-за того, что данные поступают непосредственно к получателю, а другие пользователи не могут получать эту информацию.

Работа свитча построена на принципе канального уровня модели OSI. Такой принцип позволяет коммутаторам объединить узлы по МАС-адресу. Каждый такой адрес имеет индивидуальный уникальный номер. По этому уникальному адресу определяется каждый отдельный порт. Во время своей работы свитч запоминает все МАС-адреса, которые находятся в пределах определенной локальной сети. Таблица из МАС-адресов будет заполняться до того момента, пока на каждый из сетевой порт не поступит информация.

Потом все сетевые порты получат свой МАС-адрес. А это значит, что информация найдет своего адресата по уникальному МАС-адресу и не смогут перейти ко всем участникам локальной сети.

Если свитч перезагрузится, то он обнулит и снова запишет всю необходимую для его работы информацию.

Все коммутаторы имеют свой режим работы. Этот режим отличается временем ожидания и уровнем надежности передаваемой информации.

Существуют следующие режимы:

— сквозной режим. Такой режим работы коммутатора отличается очень высокой скоростью, с которой передается информация. Данные не проверяются и не анализируются. Вследствие этого ускоряется процесс передачи информации. Но иногда при этом случаются сбои и ошибки в полученном пакете данных.

— промежуточный режим. При этом режиме работы применяется промежуточное хранение и пересылка информации. Свитч сначала считывает и распознает информацию при получении сигнала. Потом анализирует его на возможное наличие различных ошибок, искажений или помех. Следующим шагом является распознавание специального адреса получателя и только потом передает имеющиеся данные к порту, который сохранился в памяти устройства.

— безфрагментарный режим. Такой режим работы имеет в себе черты сквозного и промежуточного режимов.
Итак, что такое коммутатор мы с вами узнали, а теперь давайте ознакомимся с видами коммутаторами.
Существует всего 2 вида коммутаторов со своими отличительными чертами:

1. Управляемый коммутатор. Такое устройство имеет большую функциональность. Она может изменяться и настраиваться в соответствии с требованиями и запросами каждой отдельной локальной сети. Управление коммутатором происходит при помощи встроенного SNMP протокола или при применении последовательной консоли.

Управляемые коммутаторы разделяются еще на 2 вида:

1) Смарт-свитч. У них много функций. При этом они дорого стоят. У таких коммутаторов очень сложное управление.

2) Промышленный коммутатор. Это коммутаторы полностью управляются. Обладают широким спектром различных возможностей и имеют разные функции.

2. Неуправляемый коммутатор. Такие устройства часто применяются на маленьких промышленных предприятиях, офисах и домашних сетях. При использовании таких свитчей компьютер может взаимодействовать с другими компьютерами и устройствами локальной сети. Такой неуправляемый коммутатор не нужно настраивать. Для его управления не требуется специальное программное обеспечение или установка дополнительных приложений. Такой коммутатор достаточно просто установить и пользоваться им.

Для начала работы необходимо подключить только кабель. С помощью неуправляемых коммутаторов создается малая или средняя локальная сеть.

Свитчи созданы после концентраторов, то есть являются их последователями. У коммутаторов более широкие функции и сетевые особенности. При этом коммутаторы самые распространенные устройства, использующиеся при создании локальных сетей.

Схема устройства контактной системы батарейного зажигания:

а) схема; б) положения ключа выключателя зажигания и стартера; 1 – рычажок прерывателя; 2 – подвижный контакт; 3 – неподвижный контакт; 4 — кулачок; 5 – прерыватель низкого напряжения; 6 — конденсатор; 7, 14, 23 – провода; 8 – выключатель зажигания; 9 – добавочный резистор; 10 – первичная обмотка; 11 – вторичная обмотка; 12 – катушка зажигания; 13 — магнитопровод; 15 – выключатель добавочного резистора; 16 — амперметр; 17 – аккумуляторная батарея (АКБ); 18 – выключатель электродом; 19 – ротор с электродом; 20 — распределитель; 21, 24 – подавительные резисторы; 25 – свеча зажигания; 26 – ключ выключателя зажигания.

Контактная система батарейного зажигания состоит изаккумуляторной батареи 17, катушки зажигания 12, прерывателя 5 низкого напряжения с конденсатором 6, распределителя импульсов высокого напряжения 20, свечей зажигания 25, выключателя зажигания 8, амперметра 16. Прерыватель 5 имеет два контактанеподвижный 3 соединенный с массой и подвижный 2, расположенный на рычажке 1 и соединенный с проводом 7 с первичной обмоткой 10 катушки зажигания. В прерывателе установлен вращающийся валик с кулачком 4, при помощи которого размыкаются контакты. В системе зажигания в качестве источника электрического тока используется генератор переменного тока.

При замыкании контактов прерывателя ток от АКБ проходит по первичной обмотке катушки зажигания, создавая вокруг нее магнитное поле.

Цепь низкого напряжения следующаяположительный вывод АКБ 17 – амперметр 16 – выключатель зажигания 8 добавочный резистор 9 – первичная обмотка 10 — провод 7 – подвижный контакт 2 – неподвижный контакт 3 – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ.

При размыкании контактов прерывателя обесточивается первичная обмотка катушки зажигания и резко уменьшается магнитное поле. Магнитный поток исчезающего поля пересекает витки вторичной и первичной обмоток, при этом индуктируется электродвижущая сила (ЭДС) высокого напряжения во вторичной и ЭДС самоиндукции в первичной обмотках. Возникающие во вторичной обмотке импульсы высокого напряжения подводятся к свечам зажигания в соответствии с порядком работы цилиндров двигателя. Вращающийся ротор 19 своим электродом распределяет импульсы высокого напряжения по электродам крышки распределителя. Частота вращения ротора в 2 раза меньше частоты вращения коленчатого вала и, таким образом, совпадает с частотой вращения кулачка прерывателя.

Положение пластины ротора напротив каждого из электродов крышки распределителя соответствует разомкнутому состоянию контактов прерывателя.

Цепь высокого напряжениявторичная обмотка11 – провод 14 высокого напряжения – подавительный резистор 21 – электрод ротора 19 – один из электродов крышки распределителя 20 – провод 23 — подавительный резистор 24 – свеча зажигания 25 – центральный электрод свечи – боковой электрод свечи – масса – выключатель 18 цепи АКБ – отрицательный вывод АКБ 17 – положительный вывод АКБ 17 – амперметр 16 — выключатель зажигания 8 – добавочный резистор 9 – первичная обмотка 10 – вторичная обмотка катушки зажигания 12.

В первичной обмотке ток самоиндукции возникает при замыкании контактов прерывателя. Ток самоиндукции замедляет процесс исчезновения тока в первичной обмотке, нежелательно, так как при размыкании контактов увеличивается период искрообразования между ними, снижаются эффективность и надежность системы зажигания. Параллельно контактам прерывателя включен конденсатор 6. В момент размыкания цепи низкого напряжения конденсатор заряжается током самоиндукции, а затем при разомкнутых контактах разряжается через первичную обмотку.

Выключатель зажигания 8 необходим для остановки работающего двигателя размыканием первичной обмотки катушки зажигания. Он нужен и для включения зажигания перед пуском двигателя. Ключ 26 выключателя зажигания может занимать четыре положения 0 – зажигания выключено; 1 – зажигание включено; 2 – включены зажигание и стартер; 3 – подведено питание к радиоприемнику. В положении 0 ключ можно вставить и вынуть из замка зажигания. После пуска двигателя ключ выключателя зажигания переводят в положение 1.

Выключатель 18 цепи АКБ нужен для отключения батареи от массы при выполнении электротехнических работ и для остановки автомобиля на длительное время. Выключатель 18 защищает электрооборудование от короткого замыкания или от пожара при неисправной проводке, а также позволяет отключить батарею от всех потребителей электрической энергии, непосредственно не отсоединяя провода, отходящие от нее. В этом случае остается включенным аварийное освещение – плафон кабины и розетка переносной лампы.

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт; рабочий уровень напряжения – 13,5 Вольт; обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов; ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

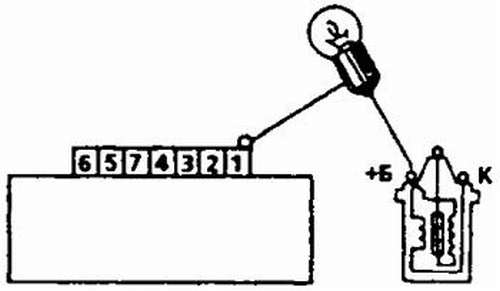

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

Источник

Принцип работы автомобильного коммутатора зажигания

Сигнал от датчиков вращения очень слабый и для использования в системах управления, его необходимо сформировать и усилить. Кроме этого различные типы датчиков дают сигналы аналогового типа или в неудобной для использования форме. Для управления током первичной обмотки катушки зажигания разработаны электронные устройства, позволяющие производить переключения (коммутацию) с высокой скоростью. Сигнал с коммутатора подается на первичную обмотку катушки зажигания.

Коммутатор может быть и двухканальным, управляя сразу двумя катушками зажигания.

Коммутатор может выполнять и более сложную роль. Рассмотрим пример на схеме управления ам ФОРД Скорпио EEC 4. На рисунке приведена схема такой системы зажигания. Такой прибор можно даже назвать модулем зажигания. Расположен он на распределителе зажигания. От датчика Холла, расположенного в распределителе, в модуль поступает РIР (Profile Ignition Pickup) сигнал.

Он обрабатывается и в виде частотного сигнала 10-15 Гц передаётся в ЭБУ двигателем. В ЭБУ производится перерасчёт на поправочные коэффициенты и возвращает сигнал SPOUT (SPark OUTput) обратно в модуль TFI. Частота такого сигнала 10-15 Гц, но форма импульсов другая. На холостом ходу PIP сигнал имеет частоту 25-35 Гц, a SPOUT сигнал — частоту 40-45 Гц, который и управляет выходным каскадом коммутатора. Осциллограммы входных и выходных сигналов TFI модуля приведены на рисунке.

Как определить неисправность коммутатора зажигания

Введение в конструкцию автомобиля коммутатора зажигания, особенно на отечественных авто семейства ВАЗ, позволило повысить их надежность. И хотя первым серийным автомобилем с электронной системой зажигания был ВАЗ 2108, подобные устройства стали ставиться на многих других машинах, в первую очередь на классику. Однако использование такого достаточно сложного изделия привело к тому, что найти возникающую неисправность, а также проверить и отремонтировать коммутатор стало возможным по большей части только в условиях специализированных центров. Внешними признаками, свидетельствующими, что появилась неисправность, могут быть:

1. двигатель не заводится, искры на свечах нет;
2. мотор заводится, но глохнет через несколько минут;
3. мотор работает неустойчиво, если коммутатор заменить на заведомо исправный, дефект устраняется.

Самый простой способ выявить неисправность и проверить коммутатор, как уже отмечено, – установить заведомо исправный. Из-за достаточно низкого качества коммутаторов, поступающих на комплектацию автомобилей семейства ВАЗ, в том числе и ВАЗ 2108, водителям приходится возить с собой дополнительные коммутаторы для замены отказавшего. Однако существует и косвенный принцип оценки, позволяющий проверить работоспособность изделия и выявить его неисправность.

Для этого можно воспользоваться показаниями вольтметра в комбинации прибора. Надо включить зажигание, при этом стрелка установится посередине шкалы, а немного погодя качнется вправо (из-за отключения питания катушки при неработающем двигателе). Такое поведение стрелки свидетельствует, что неисправность в коммутаторе отсутствует. В том случае, когда вольтметра нет, чтобы проверить зажигание, потребуется контрольная лампа. Один ее конец присоединяется на массу, другой – к выходу катушки, соединенному с клеммой 1 коммутатора. Если включить зажигание, то при исправном коммутаторе через некоторое время лампа станет гореть ярче.

Однако, в некоторых случаях, неисправность зажигания не связана с отказом коммутатора. Надо проверить состояние проводов, в первую очередь контакт с массой и состояние разъемов. Также необходимо проверить датчик Холла.

Появление в конструкции автомобиля, в том числе и отечественного ВАЗ 2108, коммутатора напряжения, явилось закономерным результатом развития системы зажигания. Дальнейшим ее улучшением стало использование сначала двухканальных, а затем многоканальных коммутаторов для повышения эффективности работы.

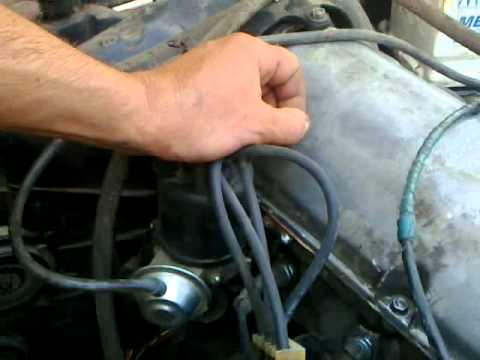

ваз-классика,проверка коммутатора.mp4

Оцените полезность статьи!

• Почему скрипят тормозные колодки при торможении и что с этим делать
• Замена опор двигателя на ВАЗ и других автомобилях
• Авто напрокат: что необходимо знать при выборе
• От чего зависит длина тормозного пути и по какой формуле ее можно рассчитать
• Насколько хорошо вы разбираетесь в автомобильных эмблемах
• Как снять наружный ШРУС и заменить порванный пыльник
• Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

• Колеса для вращения автомобиля на месте на 360 градусов
• Через 3 года дизеля станут роскошью

• Обзор самого дорогого Hyundai Solaris за всю историю
• Тест-драйв Lamborghini Huracan от Михаила Петровского

Что есть такое коммутатор и зачем он нужен?

Если быть проще, то коммутатор — это некий модуль (по фен-шуй — модуль DC CDI либо AC CDI) в котором накапливается электрическая энергия, которая в нужный момент в виде импульса подается на катушку зажигания, где многократно умножается и в виде электрической искры проскакивает между электродами свечи зажигания.

Коммутатор скутера выглядит примерно так

В зависимости от типа коммутаторов, энергия необходимая для формирования икры может накапливаться в коммутаторе двумя способами:

• На коммутаторах типа AC CDI — энергия необходимая для образования искры на свече зажигания сначала формируется в высоковольтной катушке генератора и затем, в виде переменного тока поступает в коммутатор, где накапливается в конденсаторе и в нужный момент в виде импульса поступает на катушку зажигания
• На коммутаторах типа DC CDI — энергия необходимая для образования искры на свече зажигания в виде постоянного тока поступает непосредственно с аккумуляторной батареи, где преобразуется в переменный ток, многократно умножается по вольтажу и поступает на конденсатор

Потроха

Катушки питания коммутатора на генераторе выглядят примерно так. На некоторых моделях генераторов их две, на некоторых всего одна

Для прохождения искры в нужный момент в конструкцию генератора и иже с ним коммутатора внесен магнитоиндукционный датчик (по-колхозному — «датчик холла»). Магнитоиндукционный датчик по сути представляет из-себя обычный генератор переменного тока, только в миниатюре.

На внешней стороне ротора генератора есть небольшой выступ при прохождении которого возле датчика — в обмотках датчика формируется небольшой знакопеременный импульс, который поступает на тиристор коммутатора — тиристор открывается и энергия накопленная в конденсаторе поступает на катушку зажигания

Датчик

Регулировка БЗС

Регулировка зажигания ВАЗ 2107 начинается с простейшей операции снятия крышки трамблера, после поворачивается коленчатый вал, пока не будет достигнуто максимальное расстояние промеж ним и трамблером.

Процесс установки БЗС Ваз 2107

Вслед за этим приступают к откручиванию винтов, фиксирующих контактную группу на подшипниковой пластине и промеж контактами, вводится щуп для определения и подбора оптимального положения для группы

Коррекция угла контактов в замкнутом состоянии

В идеале всё определяется прилагаемым усилием для перемещения щупа, которое должно быть минимальным, найдя участок соответствующий этому требованию, положение группы фиксируется затягиванием винтов. Имеет значение и величина зазора для её определения толщина щупа должна быть 0,44 миллиметра. Именно регулировка зазора обеспечивает необходимое значение угла замкнутых контактов, его оптимальная величина составляет 55±3°.

Установка БЗС Ваз 2107

Если параметры соответствуют норме, то можно переходить ко второму этапу, заключающемуся в регулировке опережающего угла зажигания. Для начала определим, что распределитель прерыватель в рассматриваемом типе двигателя нуждается в осуществлении момента размыкания единовременно с искрой в первом цилиндре. Это предусматривает опережение верхней мёртвой точки хода поршней для первого цилиндра на 0±1°.

Коррекция угла опережения с помощью стробоскопа

Существует несколько способов регулировки данного показателя, от которого во многом зависит правильная регулировка зажигания ВАЗ 2106 в целом. Наиболее оперативно позволит справиться с этой задачей метод, предусматривающий использование стробоскопа. Аппарат необходимо присоединить к автомобильной электрической сети, при этом необходимо демонтировать и заглушить с трамблера вакуумно-корректурный шланг. Вслед за этим осуществляется прогрев двигателя, до момента удерживания им холостых оборотов с последующим ослаблением болта, отвечающего за фиксацию корпуса трамблера.

Излучаемый стробоскопом свет направляется на шкив коленчатого вала, вращение корпуса трамблера позволит добиться положения, обеспечивающего нахождение видимого положения метки на шкиве напротив соответствующих меток, нанесённых на крышку механизма газораспределения. В этом положении корпус трамблера фиксируется посредством затягивания его болтами. Определяющее значение имеет наличие оборотов холостого хода силового агрегата в процессе регулировки. Если обороты будут выше в работе примет участие центробежный регулятор, что исказит результаты регулировки.

Таблица: структурная схема подключения управляющей микросхема L497B фирмы SGS-TOMSON (отечественный аналог Р1055ХП1) для коммутаторов серии 78.3734

№ вывода	Назначение	№ вывода	Назначение
1	Общий	9	Вывод для подключения конденсатора к узлу защиты
2	Общий (сигнальный)	10	Вывод для подключения запоминающего конденсатора к схеме управления задержкой
3	Питание 1	11	Вывод для подключения конденсатора коррекции к схеме управления задержкой
4	Не используется	12	Вывод для подключения внешнего резистора опорного напряжения
5	Вход сигнала с датчика Холла	13	Вход ограничителя тока
6	Выходной сигнал широтно-импульсного модулятора	14	Выходной сигнал для управления внешним транзистором
7	Вывод для подключения дополнительного стабилитрона	15	Вход ограничителя амплитуды выходных импульсов
8	Вывод для подключения конденсатора коррекции постоянной времени формирователя	16	Питание 2 (выходной каскад)

ГИБРИДНЫЕ КОММУТАТОРЫ

Их следует разобрать немного подробней. Система кулачкового коммутатора зажигания, схема которого приведена выше, использует кулачковый трамблер и электронный коммутатор с катушкой. Применение элементов электронного зажигания значительно повышают экономичность данного устройства и увеличивают его надежность. Вместо датчика Холла к коммутатору подключаются кулачки. Их можно подсоединить и своими руками.

Удобство применения этой схемы характеризуется тем, что при выходе из строя коммутатора можно переключить провода на старую катушку и дальше можно ехать на кулачковом зажигании.
