Как заряжать аккумулятор зарядным устройством «кедр»

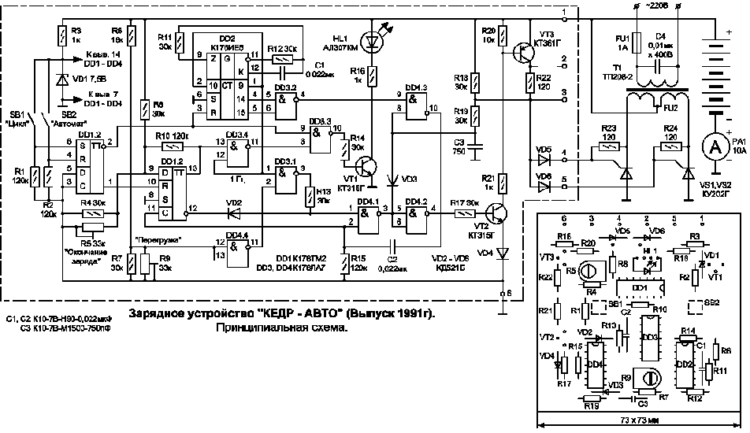

Принципиальная электрическая схема

Устройство зарядное Кедр АВТО 4A предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.

Устройство Кедр АВТО 4A обеспечивает автоматическое отключение при окончании заряда в режиме «АВТОМАТ». В устройстве предусмотрен стрелочный индикатор (амперметр) и световой индикатор, который: при включении режима «АВТОМАТ» — не светится; при окончании заряда в режиме «АВТОМАТ» — мигает; при включении режима «ЦИКЛ» — светится равномерно.

Устройство КЕДР-АВТО обеспечивает ускоренный режим заряда полностью разряженной (до 10 В) батареи при компромиссном значении начального тока равном 3 — 4 А. При этом через 1 — 2 часа (в зависимости от степени разряда батареи и напряжения в сети) значение зарядного тока уменьшается до величины около 2 А и продолжает уменьшаться к концу заряда до 1 А и менее. Такой режим исключает значительный нагрев батареи при заряде и сокращает время заряда полностью разряженной батареи до 3 — 6 часов.

Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.

Общие характеристики устройства
Модель	Кедр-Авто 4А
Номинальное напряжение питающей сети, В	220
Частота сети, Гц	50
Номинальное напряжение заряжаемой батареи, В	12
Зарядный ток, А (макс.)	4 A
Номинальная потребляемая мощность, Вт	85
Относительная влажность воздуха, не более	98% при 25°С
Атмосферное давление, кПа	от 84 до 106
Размеры	185x130x90
Комплектация
Изделие	1 шт.
Паспорт	1 шт.
Инструкция	1 шт.
Упаковка	1 шт.
Подходит для аккумуляторов
Тип заряжаемого аккумулятора
Ёмкость заряжаемого аккумулятора	30 — 75 А/ч

Восстановление работоспособности

Снижение емкости аккумулятора происходит в результате частичной сульфатации пластин — образования сульфатов на электродах. Повысить работоспособность и увеличить долговечность АКБ в этом случае можно. Для этого необходимо:

1. Подсоединить зажимы прибора к клеммам.
2. Тумблер перевести в положение «Циклически».
3. Подключить к АКБ лампочку 12В или 6В.

Восстановление работоспособности происходит по следующей схеме: устройство зарядное «Кедр» в течение 45 секунд заряжает батарею, а затем отключается, и в работу вступает лампа, которая в течение 15 секунд разряжает аккумулятор. Такой циклической зарядкой/разрядкой повышается ресурс и работоспособность АКБ.

Устройство зарядное Кедр АВТО 4A предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.

Устройство Кедр АВТО 4A обеспечивает автоматическое отключение при окончании заряда в режиме «АВТОМАТ». В устройстве предусмотрен стрелочный индикатор (амперметр) и световой индикатор, который: при включении режима «АВТОМАТ» — не светится; при окончании заряда в режиме «АВТОМАТ» — мигает; при включении режима «ЦИКЛ» — светится равномерно.

Устройство КЕДР-АВТО обеспечивает ускоренный режим заряда полностью разряженной (до 10 В) батареи при компромиссном значении начального тока равном 3 — 4 А. При этом через 1 — 2 часа (в зависимости от степени разряда батареи и напряжения в сети) значение зарядного тока уменьшается до величины около 2 А и продолжает уменьшаться к концу заряда до 1 А и менее. Такой режим исключает значительный нагрев батареи при заряде и сокращает время заряда полностью разряженной батареи до 3 — 6 часов.

Перед началом эксплуатации устройства необходимо изучить правила по уходу и эксплуатации аккумуляторных батарей.

Общие характеристики устройства
Модель	Кедр-Авто 4А
Номинальное напряжение питающей сети, В	220
Частота сети, Гц	50
Номинальное напряжение заряжаемой батареи, В	12
Зарядный ток, А (макс.)	4 A
Номинальная потребляемая мощность, Вт	85
Относительная влажность воздуха, не более	98% при 25°С
Атмосферное давление, кПа	от 84 до 106
Размеры	185x130x90
Комплектация
Изделие	1 шт.
Паспорт	1 шт.
Инструкция	1 шт.
Упаковка	1 шт.
Подходит для аккумуляторов
Тип заряжаемого аккумулятора
Ёмкость заряжаемого аккумулятора	30 — 75 А/ч

Как заряжать аккумулятор с помощью Кедр Авто 4а

Использование автоматического устройство максимально упрощает обслуживание батарей и позволяет производить его регулярно без существенных затрат времени.

Порядок действий:

• Подключить аккумуляторную батарею к выходным клеммам устройства;
• Подключить устройство к питающей сети;
• Нажатием кнопки на лицевой панели выбрать необходимый режим работы.

Важно! В случае проведения десульфатации (режим «Цикл»), параллельно выходным клеммам необходимо подключить нагрузку – автомобильную лампу 12 В 6 Вт, через которую будет производиться тренировочный разряд АКБ. Использование более мощной лампы увеличит ток разряда, в результате чего увеличится время зарядки

Слабая нагрузка, наоборот, не даст нужно эффекта

Использование более мощной лампы увеличит ток разряда, в результате чего увеличится время зарядки. Слабая нагрузка, наоборот, не даст нужно эффекта.

В процессе заряда необходимо контролировать плотность электролита. Отсутствие роста плотности при недозаряженной батарее говорит о том, что необходимо провести десульфатацию.

Как заряжать аккумулятор зарядным устройством «Кедр»

Наличие собственного зарядного устройства только для начинающих автомобилистов кажется не слишком оправданным. Но каждый мало-мальски опытный автовладелец знает, что ситуации бывают разные, и севший аккумулятор – отнюдь не редкость в автомобильной практике.

Впрочем, АКБ нуждается в подзарядке и в профилактических целях, особенно в зимнее время, когда при городском режиме езды аккумулятор просто не успевает заряжаться от генератора.

Что касается выбора зарядного устройства, то это задача, прямо скажем, непростая. Сегодня мы расскажем о серии отечественных ЗУ «Кедр», опишем их характеристик, отметим достоинства и недостатки, а также расскажем, как ими пользоваться. Это позволит сделать выводы о том, насколько эти зарядники подходят для вашей модели авто.

Технические характеристики

• Номинальное напряжение питающей сети, В — 220 ±11;
• Номинальное напряжение заряжаемой батареи, В — 12;
• Ток заряда номинальный, А, не менее — 4,0;
• Потребляемая мощность, Вт, не более — 85;
• Параметры устройства в циклическом режиме работы:
• Длительность импульса тока заряда, с — 45 ± 30;
• Длительность импульса тока разряда, с — 15 ± 10.
• Климатические условия эксплуатации
• Температура окружающей среды — от — 10 до + 40 °С;
• Относительная влажность воздуха не более — 98 % при 25 °С;
• Атмосферное давление — 84 — 100,6 кПа.

Рис. 1. Внешний вид устройства зарядного “Кедр-М”.

Рис. 2. Принципиальная схема устройства зарядного «Кедр-М» (нумерация деталей выполнена согласно заводской схеме).

Рис. 3. Монтажная плата устройства зарядного «Кедр-М».

Рис. 4. Принципиальная схема устройства зарядного «Кедр-М» — вариант 2 (нумерация деталей выполнена согласно заводской схеме).

Линейка моделей ЗУ «Кедр»

«Кедр-М»

Многофункциональное ЗУ, предназначенное для осуществления зарядки необслуживаемых/обслуживаемых автомобильных аккумуляторов ёмкостью 30-90 А*час, для проведения процедуры десульфатации пластин, для длительного поддержания в рабочем состоянии простаивающих батарей.

Возможности прибора модификации «М»:

• выполнение зарядки аккумулятора в автоматическом режиме (исключается человеческий фактор);
• возможность задействовать циклический режим, применяемый для восстановления ёмкости сильно сульфатированных батарей;
• защита от переполюсовки и КЗ;
• наличие режима дозарядки.

В комплект поставки включены кабели с качественными зажимами, которые вместе с сетевым шнуром расположены в отсеке устройства, находящемся с обратной стороны прибора.

При работе ЗУ «Кедр-М» следует избегать контактов с токопроводящими поверхностями – это опасно для жизни. Нельзя осуществлять заправку АКБ ближе 1 метра к любым отопительным приборам, а также источникам открытого огня.

Основные характеристики модели:

• номинал напряжения заряжаемых АКБ – 12 В (стандарт для легковых авто);
• ток заряда – max 4 А;
• протяжённость импульсного тока в фазе заряда циклического режима – 20-75 секунд;
• длительность импульсного тока (фаза разряда) – 5-25 секунд;
• мощность устройства – 85 Вт;
• температурный диапазон использования – 10-40°С.

Краткое описание алгоритма функционирования: первый переключатель должен пребывать в положении «заряд», второй – переключаться в зависимости от типа зарядки (возможны два значения – непрерывный и циклический заряд). Непрерывный используется для классической зарядки аккумулятора, циклический – для десульфатации пластин, требует подключения по параллельной схеме нагрузки в виде 12-ваттной автомобильной лампы на 6 Вт.

При попытке зарядить батарею, разница потенциалов которой на выводах менее 10 В, отечественный прибор уходит в защиту и отключается.

«Кедр-М» допускает смену режимов «на лету» без отключения прибора от розетки. Если АКБ севшая, начальный ток зарядки устанавливается на отметке 4 А, и это значение по мере зарядки будет уменьшаться. Завершая процесс, ЗУ отключится и сообщит об этом моргающим светодиодом.

При использовании циклического режима начальное время зарядки составляет 45 секунд, затем наступает фаза разрядки при подключенной нагрузке. Автоматическое отключение не предусмотрено, поэтому процесс нуждается в контроле со стороны автовладельца.

Зарядные устройства «Кедр-Авто», версии 4А и 12В

Самые надёжные модели (особенно 4А) «Кедр-Авто» умеют работать только со свинцово-кислотными АКБ, включая зарядку и возможность тренировками посредством циклов заряд-разряд.

Здесь также отсутствует отсек для шнура питания – он встроенный и подключён со стороны задней стенки.

Основные характеристики моделей:

• работает с 12-вольтовыми АКБ;
• мощность устройства – 90 Вт;
• ток заряда – максимум 4 А (для АКБ большой ёмкости такой прибор не годится).

«Кедр-Авто-10» – модель зарядно-предпускового устройства

Представляет собой «продвинутый» и специализированный вариант зарядника «Кедр-Авто 4А».

В новой зарядке в число отличий от аналога 2008 года выпуска входят следующие:

• улучшенная схематика защиты от переполюсовки, перегрузки, всех разновидностей КЗ;
• имеется предпусковой режим, отсутствующий ранее (так называемый «форсаж»). Это функция ускоренной зарядки 10-амперным током, после которой ЗУ переходит на обычный 4-амперный режим;
• добавлена возможность производить циклическую десульфатацию пластин;
• при выборе автоматического режима «Кедр-Авто-10» после завершения основной части подзарядки переходит в режим дозаряда с током 0,5 А, что позволяет осуществить максимально полную зарядку АКБ без нанесения вреда посредством перезаряда;
• номинальный тока зарядка в режиме «автомат» – 4 ампера;
• производитель увеличил срок службы ЗУ до 5 лет при условии соблюдения требований, изложенных в руководстве по эксплуатации;
• конструкторам удалось снизить массу устройства до 600 г. – это один из лучших показателей в данном классе.

Основные характеристики модели:

• габариты – 185х90х130 мм.;
• величина тока зарядки при предпусковом режиме – 10 А;
• выходная мощность «Кедр-Авто-10» — 250 Вт;
• номинал тока зарядки аккумуляторов – 4 А;
• номинал вольтажа заряжаемых АКБ – 12 В (стандарт для легковых авто).

Время зарядки аккумулятора «Кедр-Авто»-4/10 зависит от ёмкости батареи и степени её разряженности. 10-я модель оснащена микропроцессором, способным взять на себя управление процессом зарядки, включая предпусковой режим. Модель 10А является незначительно усовершенствованным вариантом предшественника «Кедр-Авто-10» при таких же технических характеристиках.

Подготовка к работе

С обратной стороны зарядного устройства располагается специальный отсек, в котором скрываются шнуры с зажимами и сетевой кабель.

Напряжение ЗУ «Кедр-Авто 4А» может нанести вред здоровью человека или стать причиной летального исхода. Аппарат перед началом восстановительно-ремонтных работ и сменой предохранителя необходимо отключать. Устанавливать самодельные предохранители и перекрывать вентиляционные отверстия корпуса категорически запрещается. Помимо этого, нельзя заряжать аккумуляторную батарею поблизости от отопительных приборов.

Перед началом работы из заднего отсека прибора вынимаются шнуры с клеммами. Первый рычаг прибора переводится в режим заряда, второй — в циклический либо непрерывный режим.

Как пользоваться на примере ЗУ «Кедр-Авто 4А»?

Ничего сложного в использовании зарядного устройства нет. Даже если вы неправильно подключите клеммы, устройство уйдёт в защиту, и вы ничего не испортите.

Автомат

Итак, для зарядки разряженного аккумулятора вам требуется:

• Подключить клеммы ЗУ «Кедр» с соблюдением полярности;
• Установить режим зарядки «Автомат»;
• После этого включите штекер в сеть 220 В;
• По окончании зарядки ЗУ автоматически прервёт процесс и будет мигать индикатор окончания заряда.

Устанавливаем режим «Автомат»

Включаем в сеть

Чтобы провести восстановление аккумулятора в цикле, нужно сделать следующее:

• Подключаете к выводам аккумулятора автомобильную лампочку номиналом 12 вольт. Мощность специалисты рекомендуют брать 6 ватт;
• Накидываете клеммы с соблюдением полярности;
• Включаете режим «Цикл» с помощью соответствующей кнопки. Индикатор заряда в этом режиме будет гореть постоянно;
• Включаете ЗУ в сеть. Здесь автоматическое отключение не работает. Цикл заряда и разряда может гоняться до бесконечности. Поэтому прерывать процесс нужно самостоятельно.

Перед зарядкой не забудьте выкрутить пробки из банок. После проведения зарядки или восстановления сначала вытаскиваете вилку устройства из розетки 220 В, а затем отсоединяете клеммы.

Подключаем лампочку и клеммы

Устанавливаем режим «Цикл»

Включаем в сеть

Основные характеристики «Кедр-Авто 10»

• Сравнительно небольшие габариты — 185 х 130 х 90 миллиметров.
• Предпусковой режим, сила тока в котором составляет 10 ампер.
• Номинальная сила тока — 4 ампера.
• Потребляемая устройством мощность — 250 Ватт.
• ЗУ позволяет заряжать аккумуляторные батареи с предельным номиналом в 12 вольт.
• ЗУ работает от стандартной сети 220 В.

Время зарядки АКБ меняется в зависимости от его ёмкости и степени разрядки. Встроенный в ЗУ микропроцессор управляет зарядкой и предпусковым режимом. Включение всех режимов и активация устройства осуществляются после перевода прибора в автоматический режим. Сперва подаётся повышенный ток заряда, после чего его сила снижается до номинальной, что позволяет значительно ускорить процесс зарядки аккумулятора.

Основные характеристики «Кедр-Авто 10»

• Сравнительно небольшие габариты — 185 х 130 х 90 миллиметров.
• Предпусковой режим, сила тока в котором составляет 10 ампер.
• Номинальная сила тока — 4 ампера.
• Потребляемая устройством мощность — 250 Ватт.
• ЗУ позволяет заряжать аккумуляторные батареи с предельным номиналом в 12 вольт.
• ЗУ работает от стандартной сети 220 В.

Время зарядки АКБ меняется в зависимости от его ёмкости и степени разрядки. Встроенный в ЗУ микропроцессор управляет зарядкой и предпусковым режимом. Включение всех режимов и активация устройства осуществляются после перевода прибора в автоматический режим. Сперва подаётся повышенный ток заряда, после чего его сила снижается до номинальной, что позволяет значительно ускорить процесс зарядки аккумулятора.

Как заряжать аккумулятор зарядным устройством «Кедр»

Наличие собственного зарядного устройства только для начинающих автомобилистов кажется не слишком оправданным. Но каждый мало-мальски опытный автовладелец знает, что ситуации бывают разные, и севший аккумулятор – отнюдь не редкость в автомобильной практике.

Впрочем, АКБ нуждается в подзарядке и в профилактических целях, особенно в зимнее время, когда при городском режиме езды аккумулятор просто не успевает заряжаться от генератора.

Что касается выбора зарядного устройства, то это задача, прямо скажем, непростая. Сегодня мы расскажем о серии отечественных ЗУ «Кедр», опишем их характеристик, отметим достоинства и недостатки, а также расскажем, как ими пользоваться. Это позволит сделать выводы о том, насколько эти зарядники подходят для вашей модели авто.

Модельный ряд зарядных устройств «Кедр»

Несмотря на то что модели ЗУ имеют принципиальные отличия в электрических схемах, все они используются для зарядки и/или удаления сульфатного налета с пластин аккумуляторов.

«Кедр М»

Рассматриваемый прибор обладает функциями:

1. Автоматическое отключение. Препятствует перезаряду и повреждению батареи.
2. Циклический режим. Используется для устранения сульфатного налета, препятствующего набору заряда.
3. Предотвращение неправильного подключения. Если пользователь перепутает клеммы, короткого замыкания не произойдет.
4. Дозарядка. Позволяет аккумулятору набрать полную мощность.

Модель имеет контейнер для хранения аксессуаров. В отсек помещают сетевой провод и зажимы.

Зарядное устройство подает опасное для жизни напряжение. Начиная делать ремонт своими руками, аппарат отключают от сети. Запрещено закрывать вентиляционные отверстия или устанавливать предохранители неподходящего номинала. Прибор нельзя размещать вблизи источников тепла.

Технические данные ЗУ «Кедр М»:

• тип источника питания — бытовая электросеть с напряжением 220 В;
• тип подлежащих зарядке АКБ — 12 В;
• сила подаваемого тока — до 4 А;
• потребляемая мощность — 85 Вт;
• длительность импульса тока при включении циклического варианта зарядки — 15-75 секунд;
• диапазон рабочих температур — +10…+40°С.

Для подготовки устройства к работе нужно подсоединить провода с клеммами и перевести тумблеры в нужное положение.

Существует 2 варианта функционирования прибора:

1. Непрерывный. Используется при необходимости зарядки работоспособной АКБ.
2. Циклический. Применяется для очищения металлических пластин. При этом выводы соединяют с потребителем энергии мощностью 6 Вт. После этого зажимы подключают к токовыводам.

ЗУ «Кедр М» работает только тогда, когда напряжение аккумулятора составляет не менее 10 В. При подключении сильно разряженных элементов питания активируется защита.

Если батарея разряжена, аппарат будет подавать 4 А. Со временем сила тока снижается. После полного восстановления мощности АКБ устройство отключается, начинает мигать индикатор заряда. Самопроизвольного отключения у ЗУ нет, требуется вмешательство пользователя.

«Кедр Авто 4А» и «Кедр Авто 12В»

Эти приборы разработаны для зарядки и ремонта свинцово-кислотных источников питания, выдающих напряжение 12 В. Встроенный контейнер для хранения аксессуаров отсутствует, сетевой кабель выходит из задней стенки корпуса.

Технические характеристики устройства:

• тип источника питания — электрическая сеть с напряжением 220 В;
• напряжение заряжаемых аккумуляторов — 12 В;
• подаваемый ток — до 4 А;
• номинальная мощность — 85 А.

Зарядно-предпусковое устройство «Кедр Авто 10»

Эта модель является улучшенным вариантом ЗУ «Кедр Авто 4А». Прибор предназначен для зарядки элементов питания свинцово-кислотного типа.

Основными отличиями этого устройства являются:

1. Улучшенная защита. ЗУ оснащено встроенным модулем, предотвращающим перегрузку, короткое замыкание и неправильное подключение.
2. Наличие режима «Форсаж». На раннем этапе зарядки устройство подает ток силой 10 А. После частичного набора заряда прибор переходит к непрерывной работе. После завершения первого этапа подается ток в 0,5 А. Это позволяет полностью восстановить мощность АКБ, исключая перезаряд.
3. Возможность выполнения циклической десульфатации.
4. Автоматический режим. ЗУ непрерывно подает ток силой 4 А.
5. Увеличенный срок эксплуатации. Устройство бесперебойно функционирует в течение 5-8 лет.
6. Небольшой вес. Масса прибора не превышает 0,6 кг.

Характеристики устройства согласно инструкции:

• ширина — 18,5 см;
• высота — 13 см;
• толщина — 9 см;
• сила тока в начале зарядки — 10 А;
• средняя сила тока — 4 А;
• энергопотребление — 250 Вт;
• тип источника питания — электрическая сеть 220 В.

Как заряжать аккумулятор с помощью Кедр Авто 4а

Использование автоматического устройство максимально упрощает обслуживание батарей и позволяет производить его регулярно без существенных затрат времени.

Порядок действий:

• Подключить аккумуляторную батарею к выходным клеммам устройства;
• Подключить устройство к питающей сети;
• Нажатием кнопки на лицевой панели выбрать необходимый режим работы.

Важно! В случае проведения десульфатации (режим «Цикл»), параллельно выходным клеммам необходимо подключить нагрузку – автомобильную лампу 12 В 6 Вт, через которую будет производиться тренировочный разряд АКБ. Использование более мощной лампы увеличит ток разряда, в результате чего увеличится время зарядки

Слабая нагрузка, наоборот, не даст нужно эффекта

Использование более мощной лампы увеличит ток разряда, в результате чего увеличится время зарядки. Слабая нагрузка, наоборот, не даст нужно эффекта.

В процессе заряда необходимо контролировать плотность электролита. Отсутствие роста плотности при недозаряженной батарее говорит о том, что необходимо провести десульфатацию.

Основные характеристики «Кедр-Авто 10»

• Сравнительно небольшие габариты — 185 х 130 х 90 миллиметров.
• Предпусковой режим, сила тока в котором составляет 10 ампер.
• Номинальная сила тока — 4 ампера.
• Потребляемая устройством мощность — 250 Ватт.
• ЗУ позволяет заряжать аккумуляторные батареи с предельным номиналом в 12 вольт.
• ЗУ работает от стандартной сети 220 В.

Время зарядки АКБ меняется в зависимости от его ёмкости и степени разрядки. Встроенный в ЗУ микропроцессор управляет зарядкой и предпусковым режимом. Включение всех режимов и активация устройства осуществляются после перевода прибора в автоматический режим. Сперва подаётся повышенный ток заряда, после чего его сила снижается до номинальной, что позволяет значительно ускорить процесс зарядки аккумулятора.

Как заряжать аккумулятор с помощью Кедр Авто 4а

Использование автоматического устройство максимально упрощает обслуживание батарей и позволяет производить его регулярно без существенных затрат времени.

• Подключить аккумуляторную батарею к выходным клеммам устройства;
• Подключить устройство к питающей сети;
• Нажатием кнопки на лицевой панели выбрать необходимый режим работы.

Важно! В случае проведения десульфатации (режим «Цикл»), параллельно выходным клеммам необходимо подключить нагрузку – автомобильную лампу 12 В 6 Вт, через которую будет производиться тренировочный разряд АКБ. Использование более мощной лампы увеличит ток разряда, в результате чего увеличится время зарядки

Слабая нагрузка, наоборот, не даст нужно эффекта

Использование более мощной лампы увеличит ток разряда, в результате чего увеличится время зарядки. Слабая нагрузка, наоборот, не даст нужно эффекта.

В процессе заряда необходимо контролировать плотность электролита. Отсутствие роста плотности при недозаряженной батарее говорит о том, что необходимо провести десульфатацию.

Как пользоваться на примере ЗУ «Кедр Авто 4А»

Заряжать АКБ автомобиля устройствами «Кедр» несложно. Даже при неправильном подключении батарея не выйдет из строя.

Автомат

Если произошел частичный или полный разряд аккумулятора, выполняют следующее:

1. Совмещают клеммы ЗУ с токовыводами элемента питания. Нужно соблюдать полярность.
2. Выбирают режим. Тумблер устанавливают в положение «Автомат».
3. Подключают ЗУ к электрической сети.

После набора АКБ полной мощности устройство автоматически отключится, начнет мигать индикатор.

Согласно руководству по использованию ЗУ, десульфатацию электродов выполняют так:

1. К элементу питания машины подсоединяют лампу, требующую напряжения 12 В. Мощность должна составлять 6 Вт.
2. Зажимы ЗУ совмещают с токовыводами, соблюдая полярность.
3. Переключают устройство в режим «Цикл». Световой элемент, расположенный на корпусе, будет гореть непрерывно.
4. ЗУ подключают к сети. Аппарат не прекращает работу автоматически. Циклы могут меняться непрерывно, поэтому пользователь должен отключить прибор.

Перед зарядкой нужно вывинтить заглушки из банок. После прекращения процесса ЗУ сначала отключают от сети, потом отсоединяют от АКБ.

Устройство зарядное предназначено для заряда и восстановления работоспособности кислотных свинцовых 12-вольтовых батарей, частично утраченной в результате сульфатации и окисления электродов, а также их тренировки проведением циклов заряд-разряд с целью увеличения ресурса, срока службы и сохраняемости.

• режим автоматического отключения аккумуляторной батареи после окончания заряда;
• режим циклической работы (зарядно-разрядный), обеспечивающий восстановление емкости аккумуляторной батареи при частичной сульфатации пластины;
• режим дозарядки аккумуляторной батареи (постоянный заряд до полной ёмкости);
• защиту при неправильном подключении к аккумуляторной батарее или коротком замыкании выходных зажимов, после устранения которых устройство автоматически приходит в рабочее состояние.

Перед включением зарядного устройства внимательно ознакомьтесь с настоящим руководством по эксплуатации, с назначением и расположением элементов управления и назначением шнуров внешних соединений.

На лицевой панели расположены:

1. тумблер включения-выключения автоматики «ЗАРЯД-ДОЗАРЯД»;
2. держатель плавкой вставки;
3. тумблер режима заряда «НЕПРЕРЫВНЫЙ-ЦИКЛИЧЕСКИЙ»;
4. амперметр;
5. световая индикация «ОКОНЧАНИЕ ЗАРЯДА».

Шнур включения зарядного устройства в электросеть и шнуры подсоединения устройства к аккумуляторной батарее находятся в отсеке задней стенки устройства.

Перед зарядкой

Прежде чем приступать к зарядке, необходимо убедиться, что ваша аккумуляторная батарея нуждается в подзарядке и она исправна. Для этого необходимо измерить напряжение на клеммах. Зимой максимально допустимый уровень разрядки составляет не более 25 % от номинального значения, а летом – не более 50 %. Если вольтметр показывает значения ниже, то батарея нуждается в зарядке.

Стандартные АКБ для автомобиля обладают номинальным напряжением 12 Вольт. Только в таком случае «Кедр» — зарядное устройство (инструкция ниже) — может зарядить батарею. Прочтите также паспорт аккумулятора, чтобы убедиться, что это действительно так. Помните, что для заряда напряжение в заряжающем устройстве должно быть выше вольтажа батареи. В противном случае ничего не получится.

Кедр авто 4а как заряжать

Для продления срока службы стартерного автомобильного аккумулятора требуется производить регулярное обслуживание. Одним из обязательных пунктов является поддержание нормального уровня заряда.

Особенно это касается зимней эксплуатации, поскольку из-за большого количества мощных потребителей и сильных морозов штатное реле напряжения автомобиля не в состоянии полностью зарядить аккумулятор.

Обзор устройства

Зарядное устройство выполнено в пластиковом корпусе небольших размеров (185х130х90 мм). Малая мощность устройства обусловила его малый вес.

На лицевой панели расположены:

• Стрелочный амперметр для контроля тока заряда;
• Светодиодный индикатор режима работы;
• Переключатель режима «Цикл – Автомат».

С задней панели устройства выходит сетевой шнур и провода с клеммами для подключения аккумулятора.

Технические характеристики устройства Кедр Авто 4а

Данное зарядное устройство обеспечивает ток заряда до 4 А. Этого вполне хватает для поддержания емкости не полностью разряженных аккумуляторов. Остальные технические характеристики:

Напряжение	220 Вольт
Максимальный зарядный ток	4 Ампера
Потребляемая мощность	85 ватт
Номинальное напряжение АКБ	12 Вольт
Походит для зарядки аккумуляторов	Только WET
Емкость заряжаемого аккумулятора	от 30 до 75 А/ч
Размеры	185x130x90 мм

WET аккумуляторы — это стандартные свинцово-кислотные батареи с жидким электролитом. Не пытайтесь этим ЗУ зарядить AGM, E или GEL АКБ.

В комплект ЗУ входит инструкция по правилам пользования, в которой подробно указан порядок действий при работе и возможные неисправности с порядком их устранения.

Особенности устройства и для каких АКБ подходит

Автоматическое зарядное устройство предназначено для заряда свинцово-кислотных аккумуляторных батарей с емкостью от 40 до 75 А/ч.

Важно! Чем больше емкость аккумулятора, тем больше времени будет занимать его заряд. Причем многие производители рекомендуют устанавливать ток заряда, равный 1/10 его емкости

Таким образом, данное устройство не рекомендуется использовать для регулярного заряда мощных аккумуляторов с высокой степенью разряженности.

Устройство имеет встроенную защиту от неправильного включения – переполюсовки. Напряжение на выходе и ток заряда отсутствуют в таких случаях:

• Неправильно подключенный аккумулятор;
• Высокая степень разряженности (напряжение на клеммах АКБ менее 10 В);
• Отсутствие аккумулятора.

Кедр Авто 4а имеет два режима работы – «автомат» и «цикл». Каждый из режимов работы использует свой алгоритм зарядки.

Световой индикатор работы имеет следующие режимы:

• Погашен – режим «Автомат»;
• Мигает – в режиме «Автомат» заряд окончен;
• Непрерывное свечение – включен режим «Цикл».

Автомат

Этот режим является основным и предназначен для заряда аккумуляторных батарей без вмешательства пользователя. Логика работы такова, что при подключении разряженного аккумулятора устройство начинает выдавать максимальный ток, который снижается по мере протекания процесса зарядки. При достижении на клеммах батареи напряжения 13.2 В заряд автоматически прекращается.

Важно! Начальный ток зависит от степени разряженности аккумулятора, но не превышает 4А в самом крайнем случае. Режим предназначен для восстановления батарей с признаками сульфатации

В циклическом режиме заряд чередуется с кратковременным разрядом малым током, что способствует растворению крупных кристаллов сульфатов в активной массе пластин

Режим предназначен для восстановления батарей с признаками сульфатации. В циклическом режиме заряд чередуется с кратковременным разрядом малым током, что способствует растворению крупных кристаллов сульфатов в активной массе пластин.

Как заряжать аккумулятор с помощью Кедр Авто 4а

Использование автоматического устройство максимально упрощает обслуживание батарей и позволяет производить его регулярно без существенных затрат времени.

• Подключить аккумуляторную батарею к выходным клеммам устройства;
• Подключить устройство к питающей сети;
• Нажатием кнопки на лицевой панели выбрать необходимый режим работы.

Важно! В случае проведения десульфатации (режим «Цикл»), параллельно выходным клеммам необходимо подключить нагрузку – автомобильную лампу 12 В 6 Вт, через которую будет производиться тренировочный разряд АКБ. https://www.youtube.com/embed/GPrLPtSw1ps

Использование более мощной лампы увеличит ток разряда, в результате чего увеличится время зарядки. Слабая нагрузка, наоборот, не даст нужно эффекта.

В процессе заряда необходимо контролировать плотность электролита. Отсутствие роста плотности при недозаряженной батарее говорит о том, что необходимо провести десульфатацию.

Chardyncev › Блог › Ремонт зарядного устройства Кедр авто 10А»

Здесь, скорее, не ремонт, а свап. Зарядное отказалось заряжать АКБ. Пролежав неделю под столом, оно попало под мой паяльник. Я не мастер. Не шарю в электронике. Но… Много ума не надо, чтобы с помощью вольтметра понять, что с трансформатора напряжение всё же есть. При разных способах подключение переменное напряжение было 12.4 и 25 примерно. Подключился к 12 вольтам. Ток переменный. Валяются у меня разобранные блоки питания от ПК. Там на плате я видел диодный мост. Ищем. Выпаиваем из платы и припаиваем к выводам трансформатора.

При токе 8А диодный мост грелся сильно. Намазал термопастой и прикрутил к металлической пластине, на которой располагались два тиристора.

Позже конструкцию я поменял. Тиристоры выкинул (я же их не использую).

Вместо этой пластины поставил радиатор от того же БП, от которого был взят диодный мост.

Плату выкидывать не стал. От неё работает амперметр. Замерил температуру радиатора без вентилятора при 8А. Нагрел до 80c.

Поставил вентилятор. При 9-10А температура держится от 50с до 55с.

Между диодным мостом и предполагаемой АКБ поставил предохранитель 10А (10А — максимальный заявленный ток, который может выдать устройство изначально. Я его превышать не стал). Кстати, теперь ЗУ можно использовать, как блок питания.
