Как проверить катушку зажигания на ваз-2112 16 клапанов

Проверка катушки зажигания мультиметром

Проверка напряжения на выводе колодки проводов:

1. Отсоединить колодку с проводами от катушки зажигания (на двигателе H4M для доступа к катушкам 1 и 2 цилиндров снимаем впускной трубопровод).
2. Включить зажигание и измерить напряжение на выводе 3 колодки жгута проводов (нумерация выводов есть на катушке зажигания).
3. Напряжение на выводе должно быть не менее 12 В. Если оно меньше или его нет, значит разряжен аккумулятор, есть неисправность в цепи питания или неисправен блок управления двигателем (ЭБУ).
4. Выключить зажигание.

Как проверить сопротивление катушки зажигания:

1. Ставим на мультиметре переключатель в положение 200 Ом и замыкаем щупы (на экране будет погрешность прибора, которую нужно будет вычитать из показаний во время проверки).
2. Проверяем первичную обмотку катушки зажигания, подсоединяя щупы прибора к контактам.
3. Сопротивление между выводами 1 и 3 должно быть близком к нулю (около 1 Ом).
4. Сопротивление между выводами 1-2 и 2-3 должно быть большим (стремиться к бесконечности).

1. Устанавливаем на мультиметре переключатель в положение 2000 кОм (или 2 МОм).
2. Проверяем вторичную обмотку катушки, подсоединяя красный щуп к пружине внутри резинового колпачка, а чёрный — к контакту 2.
3. Для хорошего контакта лучше всего снять резиновый колпачок с катушки и подсоединять щуп прямо в контакт катушки, предварительно очистив его от налета.
4. Сопротивление должно быть около 300-400 кОм.

Внимание! Сопротивление вторичной обмотки катушки зажигания сильно зависит от её температуры. Выполняйте проверку, когда катушка полностью остыла

Сравните сопротивление всех четырех катушек зажигания между собой. Определить неисправную катушку зажигания можно по сильно отличающимся значениям, при условии, что все катушки одного производителя.

Процесс также показан на видео:

Проверка катушки зажигания своими силами. Видеоинструкция ЗР:

Самой простой проверкой катушек зажигания является перестановка их местами. Если пропуски воспламенения поменяют цилиндр, значит эта катушка не рабочая. Для более точного определения неисправности следует использовать специальное оборудование (например, разрядник или осциллограф).

Напомним, найти проблему в работе двигателя можно при самостоятельном замере давление в топливной рампе, либо при помощи проверки компрессии в цилиндрах.

Особенности конструкции

Если вы знакомы с конструкциями автомобильных систем, то сможете провести параллели между высоковольтной катушкой и модулем зажигания ВАЗ-2110. Неисправности этого устройства проявляются точно так же. По сути, это симбиоз из высоковольтной катушки и коммутатора. Конструкция включает в себя следующее:

1. Для генерации высоковольтных импульсов, необходимых для воспламенения горючей смеси при помощи свечей, используются две катушки.

2. Двухканальный коммутатор из проводниковых элементов.

Устройство может выйти из строя неожиданно. Несмотря на то, что в автомобиле имеется система самодиагностики, контрольная лампа на приборной панели Check Engine не будет загораться. Обычно выходит из строя один из каналов коммутатора, это проявляется нестабильной работой мотора, иногда его остановкой.

Тестер

Самым простым способом проверки является замена блока на полностью исправный. Делать это следует, только убедившись в работоспособности остальных элементов зажигания. Модуль должен подходить к вашей машине. Учтите, что даже в пределах одной модели они могут различаться. Часто владельцы отечественных автомобилей имеют запасной блок, для проверки. Связано это с низкой надежностью этого элемента конструкции на наших ВАЗах.

Перед проверкой с помощью тестера убедитесь, что причиной неисправности не является плохой контакт. Для этого заведите мотор, пусть он работает на холостом ходу. А вы, тем временем, аккуратно пошевелите разъем, можно несильно постучать по блоку. Если после этих процедур работа двигателя немного изменилась, то причина неисправности в окислившихся контактах. Для устранения просто очистите их от окислов.

Последняя проверка заключается в замере сопротивления. Для этого вам понадобится мультиметр. Его включают в режим омметра. После чего замеряют сопротивление между парными выводами. Для этого один щуп вставляют в контакт 1, другой в контакт 4. Прибор должен показать сопротивление 5,4 кОм

. Если показатель отличается, то проблема найдена. Также проверяется и другая пара выводов.

Что делать, если нет исправного модуля?

Если нет возможности поставить проверочный элемент или позаимствовать его на время, к примеру, у соседа по гаражу, то придется запастись терпением, взяв в руки контрольную лампу и мультитестер.

Измеряем сопротивление между выводами обмотки (парными). Щупы нужно устанавливать по схеме: 1/4, 2/3. Результаты замеров должны практически совпадать (примерно 5,5 кОм показывает прибор). Если погрешности между ними в 100 Ом и более – модуль нужно заменить, так как полетела вторичная обмотка. Далее, чтобы выявить признаки неисправности модуля зажигания ВАЗ 2110 и 2114, прозваниваем колодку проводов и проверяем исправность ЭБУ. Если нет под рукой мультитестера, некоторые проверочные действия можно осуществить при помощи контрольной лампочки.

На автомобиль ВАЗ-2110 в разное время устанавливали разные двигатели, как карбюраторные, так и инжекторные. Однако независимо от типа системы питания и количества клапанов (8 или 16), все моторы собраны на агрегатной базе старого двигателя 21083 и 21093. Самый прогрессивный из этих двигателей — 16-клапанный 1,6-литровый мотор ВАЗ 21124 мощностью 89 сил. Сегодня мы коснёмся модуля зажигания для 8-клапанных моторов 2111 и 21114 (1,6 л), проверим его работоспособность и подыщем подходящую замену вышедшему из строя модулю.

Как проверить модуль зажигания ВАЗ 2114

Самый простой и надежный способ узнать, кроется ли причина проблем именно в модуле — это установка заведомо исправного прибора подходящей модели.

Видеоурок о том, как снять катушку зажигания ВАЗ 2114

Если после замены все заработало, можно с уверенностью сказать, что виновником нестабильной работы силового агрегата является модуль зажигания. Так как его ремонт, согласно руководству по эксплуатации, не предусмотрен, придется идти в магазин за покупкой.

В случае же отсутствия возможности позаимствовать у кого-то исправный модуль потребуется взять в руки мультитестер, контрольную лампочку и запастись терпением:

Первым делом измерьте сопротивление между парными выводами вторичной обмотки. Для этого переведите тестер в режим омметра. Установите щупы на выводы к первому и четвертому цилиндрам, затем — ко второму и третьему

Здесь не имеет большого значения, какие именно цифры показывает дисплей (обычно около 5,4-5,5 кОм) — важно, чтобы в обоих случаях результаты были идентичны. Если погрешность составляет больше 100 Ом, вы имеете дело с неисправностью «вторички», а значит, модуль подлежит замене

Проверка модуля зажигания осуществляется мультитестером

• Следующим вариантом проверки должен стать «прозвон» колодки проводов, к которой подключается модуль. Отсоедините ее и переведите работу тестера в режим вольтметра. Один щуп установите на контакт А, второй — на массу двигателя. Попросите своего помощника запустить двигатель (или хотя бы покрутить стартером) и посмотрите на показатели дисплея. Напряжение должно находиться в районе нормальных 12 Вольт. Сделайте так же со вторым контактом.
• Если напряжение вообще отсутствует, нужно проверить предохранитель. В данном случае смотрите три предохранителя на ЭБУ. Находится данный блок под торпедой, со стороны переднего пассажира. Крепления откручиваются крестовой отверткой. Предохранитель на модуль зажигания идет третьим сверху (самый нижний) и имеет номинал 7.5 А. Наряду с перегоревшим предохранителем причиной отсутствия электротока может стать нарушение контактов, коррозия, обрыв проводов.

https://youtube.com/watch?v=5XM5mrCNE3M

Есть еще один способ проверки правильности замыкания цепи, который будет очень кстати в случае отсутствия под рукой мультитестера. Возьмите контрольную лампочку на 12 В и подключите один из ее проводов к выводу колодки А, второй — замкните на корпус двигателя. Попросите помощника повернуть ключ зажигания и немного покрутить стартер. В этот момент лампочка должна мерцать. Так же проделайте и с контактом B.

Процесс проверки всех катушек зажигания на ВАЗ-2112

В двигателе ВАЗ-2112 с 16-ти клапанами используются индивидуальные катушки зажигания «Bosch» и для того, чтобы провести их проверку, необходимо соблюдать следующий порядок действий:

1. Первым делом демонтируем каждую катушку из своего посадочного колодца.

Порядок демонтажа не имеет значения.

Если на нём имеются повреждения, меняем его

Сморим на её правильное расположение

Несмотря на то, что в сети многие говорят о невозможности проверки катушки своими руками, однако проверить её возможно, только зная их исходные значения, которые измеряются в ОМах.

1. Для того, чтобы не сделать ложных измерений, первым делом проверяем внутреннее сопротивление проводов и самого мультиметра. Для этого переключаем прибор в положение ОМ и замыкаем между собой щупы. Какое значение выдаст мультиметр — это и будет его внутреннее сопротивление. Значение может колебаться от 0,0 до 0,3 ОМ.

На мультиметре значение 00.3 ОМа — норма.

Значение в 00,8 ОМ отнимаем сопротивление мульметра и получается 00,5, что есть норма.

Когда показания на первичной обмотке на всех катушках исправны и показывают свои значения, переходим к проверке вторичной обмотки.

1. Для этого переводим переключатель в режим 2000 кОм.
2. Далее, щуп мультиметра располагаем на катушке соблюдая полярность, черный к контакту 2, который расположен ровно посередине разъёма, а красный щуп к пружине, внутри резиновой заглушки.
3. Трёхзначные значения будут означать исправность катушки, а значения бесконечности будут сетовать о её поломке.

Подобные обозначения, говорят об исправности катушки зажигания.

Цифра «1» обозначает бесконечность и показывает неисправность катушки зажигания.

Как проверить катушку зажигания на автомобилях Лада

Машина дергается, пропала тяга, чувствуется вибрация или двигатель троит, все это является симптомами неправильной работы индивидуальной катушки зажигания (ИКЗ). Другие признаки неисправности катушки зажигания — наличие ошибок 0301, 0302, 0303 и 0304, указывающие на пропуски воспламенения в одном из цилиндров. Рассмотрим несколько простых способов, как проверить катушку зажигания своими руками.

Стоит отметить, что процесс проверки ИКЗ на современных автомобилях Лада (XRAY, Веста, Ларгус, Гранта, Калина и Приора) не имеет существенных отличий. Все действия выполняются аналогично.

Снятие и замена катушки зажигания

Для того, чтобы заменить модуль (катушку зажигания) на Ваз 2112 необходимо выполнить следующие действия:

1. Прежде чем приступить к работе, обязательно обесточьте аккумулятор, скинув для этого с него клему «-». (Как обесточить аккумуляторную батарею.
2. Затем подобравшись к катушке зажигания, отсоедините от её центральной части, один единственный высоковольтный провод.
3. Далее с помощью гаечного ключа отверните две боковых гайки, которые удерживают кончики проводов, на боковой части катушки.
4. Следом когда гайки будут откручены, снимите оба боковых провода с катушки.
5. А в завершение операции отверните две боковых гайки, крепления самой катушки зажигания к кронштейну.
6. И после чего снимите катушку, с двигателя автомобиля.

Рекомендации по проверке

Многим начинающим автолюбителям интересно узнать, как снять катушку зажигания, ведь проводить процедуру необходимо с демонтированным устройством. Стоит знать и об основных видах проблем, возникающих при работе этого модуля.

Основные неисправности

В старых машинах найти устройство довольно просто, ведь оно устанавливалось в поле видимости автолюбителя. Если начать поиски с центрального проводника распределителя зажигания, то проблем не возникнет. Также можно быстро отыскать и индивидуальные катушки, чаще всего расположенные над свечами.

Среди основных признаков неисправности этого модуля следует отметить:

• Отсутствует искра и двигатель не может стартовать.
• Силовая установка троит во время работы и особенно это заметно при высокой влажности.
• Во время компьютерной диагностики были обнаружены пропуски зажигания в некоторых цилиндрах.
• Наблюдаются спады в тяге при нажатии на педаль акселератора.
• Силовая установка с трудом и в первую очередь — при низкой температуре воздуха.
• Наблюдается серьезный перегрев устройства.
• Подходящие к устройству проводники изменили цвет.

Зачастую владельцы автотранспортных средств частично сами виноваты в проблемах с этим элементом. Желая сэкономить, многие решают использовать нештатные запчасти. Если говорить о самых распространенных неисправностях, то можно отметить:

• Переполюсовка АКБ.
• Частый перегрев катушки.
• Замыкание электрической проводки.
• Механические повреждения устройства.
• Резкие температурные колебания.

Проведение диагностики

Необходимо ознакомиться и с информацией о том, как прозвонить катушку зажигания мультиметром, ведь эта информация будет полезна всем владельцам механизмов, оснащенных бензиновыми силовыми установками. Это измерительное устройство позволяет контролировать напряжение и сопротивление. Переключатель измерительного прибора необходимо установить в положение «200 Ом» и, прикладывая щупы к контактам «+» и «К», измерить показатель сопротивления первой обмотки катушки.

Чаще всего трудности возникают при диагностике сдвоенных катушек, так как первичная обмотка в них соединена с разъемом. Для ее проверки использовать мультиметр можно только в том случае, если пользователь хорошо знаком со схемой катушки. Диагностика вторичной обмотки проводится между двумя высоковольтными проводниками.

Принцип работы катушки зажигания

Прежде чем мы расскажем о том, как снять, как поменять и как подключить КЗ своими руками, давайте разберемся в принципе ее функционирования. Конструктивно это устройство включает в себя две обмотки — первичную либо вторичную. Первая включает в себя от 100 до 150 витков толстой медной проволоки, которая должна быть заизолирована для предотвращения скачков напряжения. Также она оснащается двумя низковольтными кабелями, расположенными на ее крышке.

Что касается вторичной, то она может включать в себя от 15000 до 30000 витков тонкой проволоки из меди, расположена эта обмотка внутри первичной. Один ее конец подключен к отрицательной клемме первичного элемента, а второй — к центральной клемме на крышке. Она обеспечивает передачу высоковольтного заряда. Обе обмотки расположены вокруг металлического сердечника, вся конструкция заключена в изолированный корпус. Чтобы предотвратить токовый нагрев, используется смазка для катушек, в частности, речь идет о трансформаторном масле, которым заполнен корпус.

Принцип действия КЗ основан на образовании во вторичной обмотке высоковольтного заряда при прохождении по первичной составляющей низковольтного тока. Когда ток проходит через первичную обмотку, в системе образуется магнитное поле. Когда происходит отсечка тока, магнитное поле образует во вторичной составляющей высоковольтное напряжение, передающееся через разъем и при помощи трамблера на свечи.

Инструкция по замене своими руками

Схема подключения КЗ может отличаться в зависимости от автомобиля. Если вы решили произвести замену КЗ на новую или на модуль, то вам будет полезна приведенная ниже инструкция. В замене нет ничего сложного.

Выбор изделия

Лучше отдать предпочтение проверенным производителям, а не китайским. Покупка изделий китайского производства — это как лотерея, никогда не знаешь, долгое ли прослужит устройство. КЗ должна покупаться в соответствии с моделью автомобиля.

Процесс замены

Для начала вам потребуется новая КЗ, а также набор гаечных ключей, также может потребоваться и жидкость WD-40.

Процесс замены выглядит следующим образом:

1. В первую очередь необходимо отключить отрицательный контакт от АКБ.
2. Затем найдите КЗ, как сказано выше, ее следует искать в районе блока цилиндров мотора.
3. К КЗ могут быть подключены несколько проводов, вам необходимо отсоединить тот, который подключен к центру крышки распределительного устройства.
4. Затем выкрутите гайки, при помощи которых провода фиксируются на крышке КЗ. В том случае, если провода сильно заржавели, их нужно обработать средством WD-40, после чего следует подождать 2-3 минуты.
5. Далее, необходимо отметить провода, которые были отсоединены, и отметьте это на схеме. На данном этапе нельзя ошибиться, подключение проводов должно осуществляться в определенном порядке.
6. Как правило, КЗ фиксируется на кузове машины несколькими гайками, вам необходимо немного ослабить их, но не откручивать.
7. Затем сместите КЗ немного в сторону и демонтируйте устройство, заменив на новое. Подключение катушки должно осуществляться со схемой распиновки, в разных авто она может быть разной. Сборка производится в обратном порядке (автор видео — канал Замена масла и другие виды то, мелкий ремонт!).

Видео Неисправности КЗ на ВАЗ 2106

В этом ролике рассказывается о КЗ и ее неисправностях на ВАЗ 2106 (автор видео – INGENIEUR).

Работа бензинового двигателя внутреннего сгорания возможна только при наличии искры в камере сгорания. Искра должна податься вовремя и быть достаточно сильной для воспламенения воздушно-топливной смеси. За этот процесс отвечает система зажигания автомобиля. Она состоит из многих элементов и очень важную роль в системе играет катушка зажигания.

Электрической искре очень непросто образоваться в условиях диэлектрической среды, созданной топливо-воздушной смесью в камере сгорания. Самый незначительный электрический пробой в таких условиях возможен только при наличии очень высокого напряжения. Электрический импульс такой силы просто не может возникнуть при напряжении 12 вольт, которой располагает бортовая система электропитания автомобиля. Напряжение, способное вызвать кратковременное появление искры на электродах свечи зажигания должно быть не менее десятка тысяч вольт.

Чтобы создать импульс такого высокого напряжения применяют катушку зажигания. Она призвана преобразовать напряжение бортовой системы электрооборудования в 6, 12 или 24 вольта в кратковременный импульс с напряжением до 30 000 вольт. Устройство передает импульс на свечу, где между ее контактами возникает искра, необходимая для того, чтобы рабочая смесь воспламенилась.

Катушки зажигания той или иной конфигурации устанавливают на всех без исключения ДВС, работающих на бензине или газе. Она применяется на всех видах систем зажигания без исключения– контактной, бесконтактной и электронной.

Принципиально катушка зажигания устроена очень просто. Она имеет две обмотки – первичную и вторичную. Провод с крупным сечением создает первичную обмотку, а вторичная намотана более тонким проводом и количество витков может составлять до 30 000. Первичная обмотка имеет около ста витков. Обмотки расположены вокруг металлического стержня – снизу вторичная, а поверх ее наматывают первичную обмотку.

Обе обмотки, как и сердечник, заключены внутри диэлектрического корпуса, внутри которого находится трансформаторное масло. Вся конструкция в сборе представляет собой повышающий трансформатор. На его первичную обмотку подают ток низкого напряжения, а высоковольтный импульс снимают с вторичной.

Виды катушек и схемы их подключения

При абсолютно одинаковой конструкции, катушки подключают по разным схемам, которые определяют вид устройства:

• общая катушка;
• индивидуальная катушка;
• сдвоенная или двухвыводная.

Самый простой и старый вид катушек. Схема подключения ее предполагает наличие только одной катушки, передающей высоковольтный импульс на распределительное устройство – трамблер. Он уже распределяет высокое напряжение между свечами цилиндров, согласно порядку их работы. Такая схема подключения может применяться на ситстемах зажигания всех существующих типов – электронной, контактной и бесконтактной.

Функционирование бобины основывается на процессе электромагнитной индукции – высоковольтный импульс возникает при прохождении малых токов через первичную обмотку, возбуждая в высоковольтной обмотке магнитное поле, что и вызывает появление мощного импульса, который поступает на свечи.

Катушка индивидуального типа

Электронные системы зажигания могут работать только с такими катушками. Они отличаются по схеме подключения и внешне – каждая свеча имеет свою катушку и это способствует гораздо лучшей синхронизации фаз газораспределения с моментом возгорания смеси бензина и воздуха.

Катушки индивидуальной конструкции сухие и имеют в своей конструкции электронные детали воспламенителя. Обмотки расположены в обратном порядке, и ток вторичной обмотки идет прямиком контакты свечи. Конструкция этих катушек предполагает наличие диода, отсекающего высокие токи.

Сдвоенные катушки зажигания

Такие устройства способны подавать искру сразу на два цилиндра одновременно. Применение этих катушек оправдано в двухцилиндровых двигателях. Но есть еще один вид – четверные катушки, которые подают одновременно четыре искры на четыре цилиндра. Система зажигания с этими бобинами проще, правда при подаче искры на две или четыре точки, используется только один импульс, так как в остальных цилиндрах поршни не могут находиться в фазе ВМТ и гореть в этих цилиндрах в этот момент нечему.

Катушки зажигания на сегодняшнем этапе развития науки и техники не имеют альтернативы, и работа систем зажигания без них не представляется возможной.

Назначение и устройство катушки зажигания Ваз 2112

Для создания импульса (искры) между электродами свечи карбюраторного двигателя ВАЗ 2112 применялась «стандартная», классическая или корпусная катушка для бесконтактной системы зажигания (БСЗ), представляющая собой высоковольтный импульсный повышающий трансформатор с разомкнутым или замкнутым магнитопроводом. Ее применение на «двенашках» продолжалось до тех пор, пока на смену ей не пришла двухискровая (четырехвыводная) катушка (модуль) зажигания для 8-ми клапанных инжекторных двигателей и индивидуальная катушка для силовых агрегатов с 16-ю клапанами.

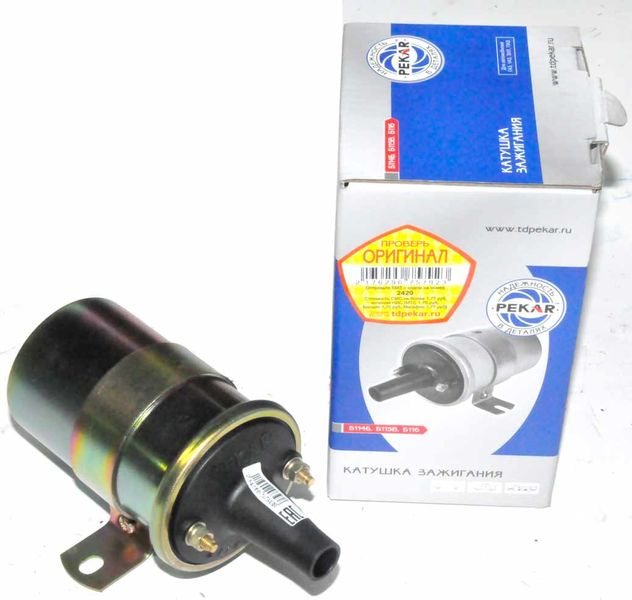

Новая катушка зажигания на Ваз 2112

Диагностика неисправностей корпусной катушки зажигания ВАЗ 2112 для БСЗ, номенклатурный номер 3122.3705 или 8352.12, заключается в измерении сопротивления ее первичной и вторичной обмоток и сравнении полученных данных с табличными значениями. Сопротивление первичной обмотки катушки 3122.3705 должно составлять 0,43 (±0,04) Ом, вторичной обмотки – 4,08 (±0,4) кОм. Сопротивление катушки 8352.12 соответственно 0,42 (±0,05) Ом и 5 (±1) кОм. Сопротивление изоляции на «массу» должно составлять не менее 50 МОм.

При получении результатов измерений, отличающихся более чем на величины допусков, катушка подлежит замене. Нужно о катушка зажигания ВАЗ 2112, при ее относительно низкой цене, достаточно надежна и ее замена – скорее исключение из правил.

Модуль зажигания Ваз 2112

Модуль (четырехвыводная катушка) зажигания обеспечивает одновременное искрообразование в двух цилиндрах (в первом и четвертом или во втором и третьем). В проверке исправности нуждается при отсутствии искры на одной или нескольких свечах. Проверяется при помощи стенда, имитирующего различные режимы работы двигателя и осциллографом. Проверка «в поле» заключается в присоединении заведомо работоспособной свечи поочередно к наконечникам высоковольтных проводов, заземлении ее на «массу» и, проворачивая стартером коленвал, визуальном определении искрообразования на электродах «проверочной» свечи.

Установка модуля зажигания Ваз 2112 своими руками

Взяв в руки новую катушку, установите её сперва на своё место, закрутив для этого две гайки которые её крепят.
После чего наденьте на боковые части катушки, два провода, и закрепите их удерживающими гайками.
При установке двух боковых проводов обратите своё внимание на маркировку, которая нанесена на боковые части катушки зажигания (см. фото ниже)

Так вот эта маркировка обозначает, к какому выводу катушки нужно одевать тот или иной провод. К маркировки «Б» нужно подсоединить синий провод, а к маркировки «К» требуется подсоединять красный провод!

Затем оденьте высоковольтный провод, на центральную часть катушки зажигания.
А следом установите клему «минус» на аккумулятор.

Проверка катушки на ВАЗ 2101-2110

Сначала рассмотрим последовательность действий по проверке на автомобилях ВАЗ. Причем проверка на ВАЗ-2101 и ВАЗ-2110 карбюратор не отличается, разница только в показаниях.

Далее сам процесс проверки:

Тестировать катушку лучше, когда она демонтирована с авто. Перед началом снятия отключаем «минусовую» клемму с АКБ. От катушки отсоединяем провода с боковых выводов, а также центральный провод. Провода от боковых выводов лучше пометить, чтобы при установке их не перепутать.
Послабляем крепление катушки и извлекаем ее

Перед проверкой мультиметром, очищаем ее от пыли и грязи, особенно уделяя внимание выводам. Затем осматриваем ее на наличие внешних повреждений

Если таковые имеются, дальнейшая проверка бессмысленная, ее лучше сразу заменить;
Проверяем первичную обмотку. Для этого мультиметр переводим в режим омметра и его щупы подсоединяем к боковым выводам. На разных моделях ВАЗ применялись различные типы катушек, поэтому нужно знать, какие показания сопротивления для них являются правильными. Так, для модели Б-117А , использовавшаяся на классически моделях (ВАЗ-2101-2107) сопротивление первичной обмотки составляет 3,07-3,5 Ом. А на классических моделях с бесконтактной системой используются катушки с маркировкой27.3705 данный параметр составляет0,4-0,5 Ом. На автомобилях ВАЗ-2108-21099, а также ВАЗ-2110 карбюратор используются модели с номерами —3122.3705 и 8352.12. Для первой из них нормальным считается сопротивление первичной обмотки в диапазоне0,39-0,47 Ом, а для второй –0,37-047 Ом;
Следующий проверяется вторичная обмотка. Для этого мультиметр переводим в режим измерения в кОм, один из его щупов оставляем на боковом выводе, а второй подключаем к центральному выводу. Для исправной катушки Б-117А сопротивление вторичной обмотки должно составлять 7,4-9,2 кОм. У модели 27.3705 данный параметр должен находиться в районе5,0 кОм, у 3122.3705 –0,4 кОм, а у 8352.12 –1,0 кОм;
Последним проверяется сопротивление изоляции. Чтобы замерить этот параметр мультиметр переводим в режим измерения в МОм. Для измерения один щуп подсоединяем к корпусу катушки, а второй подключаем к каждому выводу поочередно. При замерах этого параметра на всех указанных моделях мультиметр должен показывать не менее 50 МОм;
Если хоть какой-то из параметров не совпадает с указанными значениями, значит, катушка неисправна и подлежит замене.

Что предлагает рынок для ВАЗ 2110-15?

Как поменять катушку зажигания надеюсь понятно, ничего ведь сложного правда? Иногда намного сложнее подобрать подходящую деталь в автомагазине, поразмышляем над этим на примере современной классики).

Модуль зажигания для 10-15 моделей оригинального производства (каталожный номер 2112-3705010) выльется вам в среднем около 3.5 тысяч рублей. Вы ведь помните да, что только оригинальные запчасти гарантируют вам эффективность и качество работы. Несмотря на упустить из виду существующие аналоги я не могу!

Как видите друзья поменять катушку зажигания не сложно, минут 20, от силы 30, главное – желание сделать это! Теперь буду заканчивать, до встречи!

Что нужно знать при работе с модулем

Перед тем как работать с модулем, необходимо приобрести флюс для алюминия

При замене транзисторов обратите внимание, что к коллекторным выводам очень сложно припаивать провода, так как они покрыты специальным материалом. А он усложняет пайку

Чтобы облегчить себе работу, аккуратно вскройте напыление. Старайтесь не перегревать элемент. Поместите его на пластине из алюминия, чтобы в нее уходило все тепло. В противном случае полупроводниковый переход разрушится и вы испортите дорогостоящий элемент.

При пайке проводов обращайте внимание на то, чтобы их длина была как можно короче. Все места пайки обязательно покрывать лаком, можно даже для ногтей

После проведения ремонта обязательно проверьте работоспособность модуля зажигания ВАЗ-2110. Если он функционирует в нормальном режиме, то необходимо обработать все внутри автогерметиком. Это обеспечит максимальную герметичность узла — в него не сможет попасть ни вода, ни пыль. И прослужит такое устройство много лет. Но если проблема кроется не в контактах или силовых транзисторах, лучше оставить идею ремонта и приобрести новый модуль — на ВАЗ-2110 он стоит около 1500 рублей.

Выполняет одну из основных функций в системе зажигания (СЗ) в целом. Благодаря этому узлу осуществляется оптимальный запуск мотора, а также его нормальная работа в дальнейшем. Подробнее о неисправностях устройства, а также его замене вы сможете узнать из этого материала.

Характерные поломки модуля

Если имеются хотя бы небольшие познания в электронике, а также мультиметр, можно самостоятельно произвести диагностику и выявить неполадку. Проверка модуля зажигания ВАЗ-2110 займет немного времени, зато избавит вас от приобретения дорогостоящего узла

Обратите внимание, что иногда появляются гонки, которые исчезают со временем

В микроконтроллере ошибки останутся, поэтому можно их считать при помощи специальных тестеров. Но как показывает практика, в момент, когда неисправности не проявляют себя, тестер не может распознать коды ошибок, которые были ранее, но затем исчезли. Очень часто причиной сбоев становится грязь на контактах, плохой крепеж корпуса, отсутствие массы, наличие электрических помех.

Неисправности модулей зажигания на ВАЗ-2112

Если двигатель Ваз 2112 начал работать с перебоями или вообще не заводится, причиной неполадок может быть модуль зажигания.

Характерные признаки неисправности модуля зажигания ваз 2110:

• недостаточная мощность двигателя,
• при разгоне машина дергается,
• не работают либо 1 и 4, либо 2 и 3 одновременно,
• двигатель не запускается.

Следует заметить, что на ВАЗ-2112 одна из катушек отвечает за работу 1 и 4 цилиндра, вторая – за 2 и 3 цилиндр. При отказе одной катушки зажигания внутри монолитного блока перестают работать сразу два цилиндра.

Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии.

Установка нового модуля зажигания Ваз 2112

Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя.

Если искры нет или она слабая, меняем свечу на заведомо рабочую. Если это ни к чему не привело, проверяем высоковольтные провода.

Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

Снятие и замена катушки зажигания

Для того, чтобы заменить модуль (катушку зажигания) на Ваз 2112 необходимо выполнить следующие действия:

1. Прежде чем приступить к работе, обязательно обесточьте аккумулятор, скинув для этого с него клему «-». (Как обесточить аккумуляторную батарею.
2. Затем подобравшись к катушке зажигания, отсоедините от её центральной части, один единственный высоковольтный провод.
3. Далее с помощью гаечного ключа отверните две боковых гайки, которые удерживают кончики проводов, на боковой части катушки.
4. Следом когда гайки будут откручены, снимите оба боковых провода с катушки.
5. А в завершение операции отверните две боковых гайки, крепления самой катушки зажигания к кронштейну.
6. И после чего снимите катушку, с двигателя автомобиля.

Снятие модуля зажигания

Чтобы выполнить ремонт модуля зажигания ВАЗ-2110, его необходимо демонтировать. Для начала проверьте, есть ли высокое напряжение на всех выводах. Наиболее частая поломка — это отсутствие искры во втором и третьем цилиндрах. Если слегка придавить заднюю часть корпуса, то двигатель может начать работать в нормальном режиме. Но это ненадолго. Для снятия вам необходимо:

1. Отключить массу от АКБ.

2. Демонтировать декоративную крышку, закрывающую головку блока, если таковая имеется.

3. Снять все высоковольтные провода.

4. Отключить все провода, идущие к модулю зажигания. На белых колечках указана нумерация всех проводов. На корпусе устройства имеется обозначение номеров цилиндров.

5. Отсоединить разъем от устройства.

6. Выкрутить три гайки крепления блока.

Вот и всё, модуль зажигания ВАЗ-2110 снят, и можно приступать к его ремонту.
