Катушка зажигания калина 8 кл какая лучше

Причины неисправности

Если переводить дословно, то «Чек Энджин» — это ошибка двигателя, которая, по мнению разработчиков должна указывать водителю на то, что стоит проверить именно эту систему. Так, существует несколько неисправностей связанных с включением такого сигнализатора. Рассмотрим, основные проблемы, при которых возникает «ЧЕК» двигателя.

Плохое горючее

Низкокачественный бензин, или как его в народе называют — «бодяга» может стать причиной появления сигнализатора двигателя на приборной панели. Так, устранение неисправности может занять много времени и труда. Для того, чтобы избавится от эффекта, придется прочистить топливную. Для этого необходимо сделать следующее действия:

• Демонтировать и промыть топливный бак.
• Снять топливную рампу и промыть форсунки при помощи специального стенда.
• Заменить фильтр топлива, поскольку как показывает практика, то после некачественного горючего он засоряется и теряет полностью свой ресурс.

Свечи зажигания

При повреждении одной из свечей на приборной панели появляется Check Engine. Для устранения проблемы придется демонтировать все элементы и проверить их на сопротивление, а также визуально осмотреть состояние. Таким образом, при необходимости стоит заменить свечу. Как показывает практика, лучше всего, рекомендуется устанавливать полностью новый комплект, который стоит предварительно отрегулировать, проверить зазоры, а также сопротивление. О выборе свечей мы уже рассказывали здесь.

Низкий уровень горючего

При пониженном уровне топлива на панели приборов выскакивает знак Check Engine, который также может указывать, что крышка топливного бака закрыта, не полностью и нарушена герметичность.

Катушка зажигания

Отсутствие искры в цилиндрах сразу сигнализирует электронному блоку, который выдает надпись «чек». Это в первую очередь, может быть связанно с тем, что вышла из строя катушка зажигания. Как правило, она не ремонтируется и подлежит замене.

Датчик кислорода

Засоренность лямбда-зонда сразу видна по надписи на приборной панели. Здесь, выход может быть только один — замена. Конечно, некоторые автолюбители пытаются чистить датчик кислорода и довольно успешно, но на практике — не надолго и он быстро выходит со строя. Поэтому, рекомендуется его сразу заменить.

Катализатор

Катализатор может стать еще одной причиной, почему на приборной панели появилась надпись Check Engine. Обычно, это связано с большим пробегом автомобиля, поэтому, когда автомобиль начинает брать масло, то стоит готовиться к тому, что выйдет из строя именно эта деталь. Но, это не единственная причина. Так, плохое топливо или механические повреждения повлекут за собой замену этого узла.

Проводка

Неоднократно были замечены случаи, что при проблемах с ВВ-проводом выскакивает надпись Check Engine. Конечно, причину стоит искать именно в этой системе и при необходимости стоит произвести замену.

ЭБУ

Электронный блок управления двигателем может стать причиной появления «чек». Так, накопившиеся ошибки, которые давно не сбрасывались, могут послужить поводом для того, что приборная панель покажет Check Engine.

Лечиться это довольно просто — сбросом всех накопившихся ошибок. Но, как показывает опыт, дело может дойти до того, что придется менять программное обеспечение и прошивать ЭБУ.

Датчик массового расхода воздуха неоднократно становится причиной того, что на панели появляется Check Engine. Для того чтобы определить исправность следует провести диагностику. При необходимости заменить данный узел.

Покупка новых проводов

В данном разделе опишем, какие высоковольтные провода лучше на Калину приобрести в автомагазине. Штатные провода от универсальные детали от «АвтоВАЗ» обойдутся приблизительно в 500-600 рублей. В комплекте 4 штуки. Комплектующие для «Калин» ранних годов выпуска дешевле — около 400 рублей. Высоковольтные провода Калина 8 кл. на 50-70 рублей дешевле.

В продаже имеются провода сторонних производителей, в том числе иностранных. Например, провода марки «HUCO» отличаются увеличенным изоляционным слоем и стоят, соответственно, дороже — около тысячи рублей. Полный жгут проводов зажигания на «Калину» стоит в онлайн-магазинах около пяти тысяч рублей.

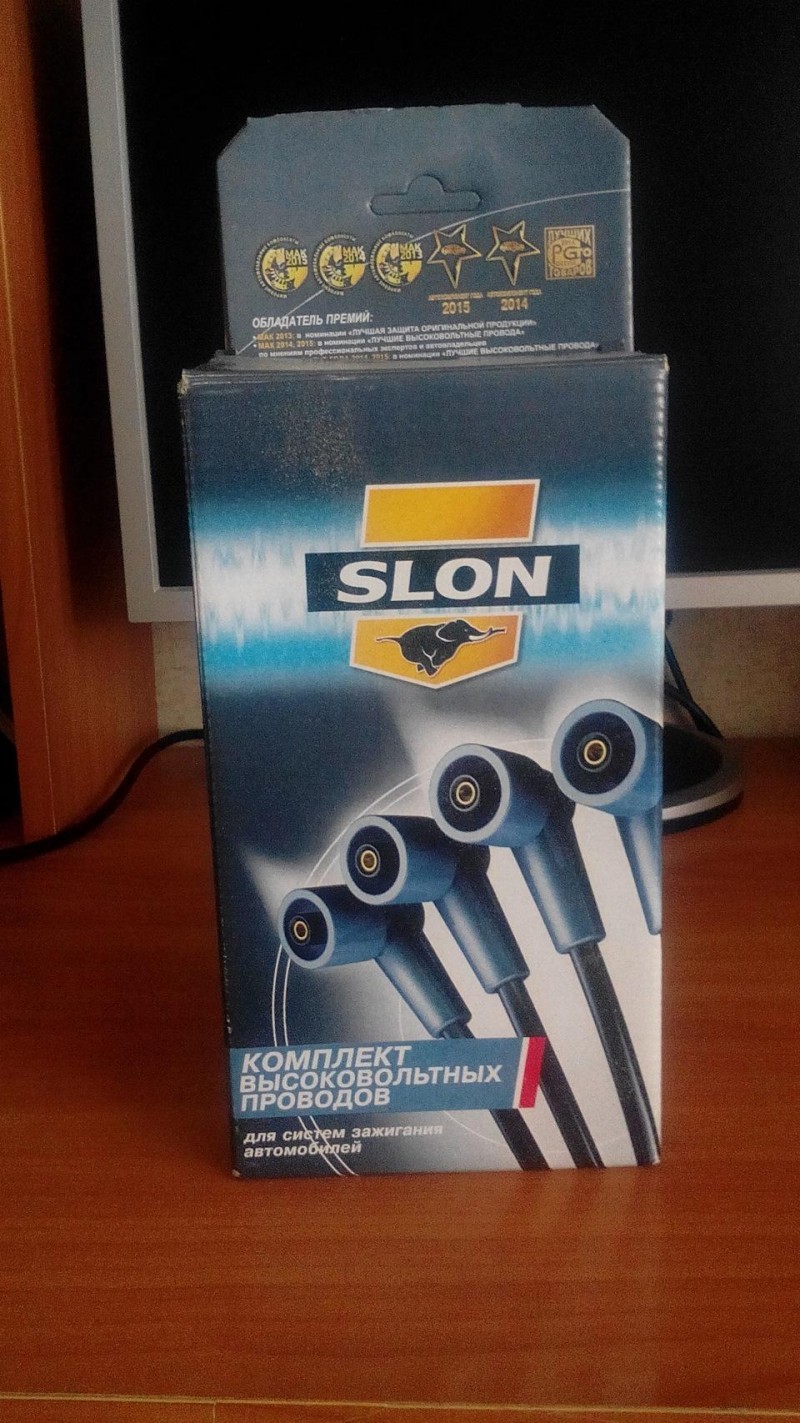

В среде «калиноводов» популярны «высоковольтники» марки «SLON». Эти изделия отличаются пластичностью, стойкостью к изломам и, в целом, имеют больший ресурс в сравнении с заводскими комплектующими при конкурентной цене — около 700 рублей.

Катушка зажигания двигателя 1,6i — проверка и замена

Совет

Для оперативной проверки исправности системы зажигания можно использовать искровой индикатор для двигателей с впрыском топлива. Его надевают на свечу зажигания и подсоединяют к нему высоковольтный провод. При проверке необходимо руководствоваться инструкцией, прилагаемой к прибору.

Для выполнения работы потребуется мультиметр (в режиме вольтметра и омметра).

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы , выключаем зажигание.

2. Освободив фиксатор, отсоединяем колодку жгута проводов 1 от выводов модуля зажигания 2.

3. Включив зажигание, вольтметром измеряем напряжение между выводом 15 и «массой» колодки жгута проводов.

Напряжение должно быть не меньше 12 В. Если напряжение не поступает на колодку или оно меньше 12 В.значит, разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.

Выполнив измерения, выключите зажигание.

4. Отсоединяем высоковольтные провода от свечей зажигания.

5. Торцовым ключом па 13 мм отворачиваем два болта верхнего крепления кронштейна катушки зажигания.

6. Ключом на 17 мм ослабив затяжку нижнего болта крепления кронштейна катушки зажигания, снимаем кронштейн вместе с катушкой.

7. Отсоединяем высоковольтные провода от катушки зажигания.

8. Омметром измеряем электрическое сопротивление между центральным выводом 15 и корпусом (кронштейном). Прибор должен показывать отсутствие короткого замыкания первичной обмотки катушки на «массу». Последовательно измеряем электрическое сопротивление между центральным выводом 15 и крайними выводами — 1а и 1Ь. Сопротивление каждой из первичных обмоток катушки должно быть около 0,5 Ом.

При измерении малых величин электрического сопротивления (около Юм) необходимо учитывать внутреннее сопротивление прибора, которое можно определить, замкнув щупы омметра.

9. Омметром измеряем сопротивление между высоковольтными выводами катушки 1 и 4, а затем 2 и 3. Сопротивление обмоток должно быть около 5,4 кОм.

Неисправную катушку зажигания необходимо заменить.

10. Шестигранным ключом на 5 мм отворачиваем четыре винта крепления катушки к кронштейну и снимаем катушку.

11. Устанавливаем катушку зажигания в последовательности, обратной снятию. Высоковольтные провода подсоединяем в соответствии с номерами цилиндров, нанесенными на каждом проводе и на корпусе модуля рядом с выводами.

Совет

Так как нумерация выводов на катушке, установленной на двигатель, не видна, подсоединять высоковольтные провода к выводам катушки зажигания лучше до установки ее на двигатель.

Замена катушки зажигания lada kalina hatchback ваз калина

Самостоятельная замена катушки зажигания на Ладе Калине с 8-клапанным двигателем займет у вас не более получаса времени, без обращения в автосервис и другие мастерские. Для выполнение этой работы потребуется минимум инструмента, а именно:

1. Шестигранник на 5 с воротком или трещоткой — оптимальный вариант
2. Либо обычный L-образный шестигранник на 5
3. Ключ на 10 для отсоединения клеммы от аккумулятора

Порядок снятия и установки модуля зажигания

Первым делом необходимо открыть капот машины и отсоединить минусовую клемму от аккумуляторной батареи, для этого как раз потребуется ключ на 10, как и было написано выше.

• Отводим обмотку в сторону, можно зацепить ее за вентилятор охлаждения, тогда она точно не помешает.
• Теперь нам понадобится шестигранник на 5, чтобы открутить 4 болта крепления корпуса модуля зажигания, три из которых находятся на виду, а вот четвертый под модулем внизу.

Когда все 4 болта откручены, можно смело снимать модуль зажигания и ставить вместо него новый, если в этом есть необходимость

Обратите внимание, что подсоединять высоковольтные провода необходимо в строгом соответствии, чтобы цифры на блоке совпадали с цифрами на проводах

Транскрипт

1 Изменение конструкции (Change of design) Введение конструктивных улучшений и усовершенствований (Growth of the operational performance ) Схема электрическая 7540К ПЭ3 принципиальная 7540R Э3 7540R ДПС 7540К ПЭ3 7540К Э3 7540К ПЭ3 7540К Э ПЭ Э3 7540К ПЭ3 7540К Э ПЭ Э3 7540К ПЭ3 7540К Э3 7540К ПЭ3 7540К Э3 7540К ДПС 7540К ПЭ3 7540К Э3 7540К ПЭ3 7540К Э ПЭ Э3 7540К ПЭ3 7540К Э3 7540К БелАЗ

3 Монтаж электрооборудования 7540К К на шасси 7540К К (Mounting of electrical equipment on chassis) Жгут проводов фар 7540К К П В (Wire harness of headlights) Жгут проводов по лонжерону 7540N К П В (Wire harness along spar) 7540К К П В Жгут проводов по двигателю 7540К К П В (Wire harness at the engine) 7540К К П В Провод (Wire) К П В 7540К П В Жгут проводов подкапотного П фонаря П (Wire harness of engine compartment lamp) Перемычка (Jumper) Н Н Жгут проводов (Wire harness) 7540К П Блок обработки сигналов БОС-26 1 П (Unit of signals processing) СЕЦИ Терминатор (Terminator) СЕЦИ Н Установка приборов на панели 7540К К (Mounting instrumentations 7540К К on panel) Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Выключатель (Switch) 6FH П Панель приборов электронная ЭПП-22 1 П (Electron instrumentation panel) Панель приборов ПП-17 1 П (Instrumentation panel) СЕЦИ Прикуриватель (Cigarette lighter) EZ Н Переключатель (Switch) ПК-1 1 ПК П 3

4 Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) Выключатель (Switch) 7555G Выключатель (Switch) П Переключатель (Switch) Переключатель (Switch) П Рамка выключателя (Frame of switch) Переключатель (Switch) П Контрольная лампа Контрольная лампа Контрольная лампа Контрольная лампа Контрольная лампа 7555G Выключатель (Switch) ВК416М-01 1 П Контрольная лампа Контрольная лампа Контрольная лампа

6 Дисплей (Display) Power Viev Табло (Panel) ЦИКС Патрон лампы (Lamp holder) ЛВ Патрон (Holder) 5ПМ Лампа (Lamp) А Установка фар и подфарников 7540К К (Mounting of headlights and sidelights Сигнал звуковой безрупорный С AF П (Sound signal) Сигнал звуковой безрупорный С AF П (Sound signal) Установка задних фонарей 7540А К и задней фары (Mounting of taillights and tail lantern) Сигнал звуковой безрупорный С314Г 1 П (Sound signal) Сигнал звуковой заднего хода П (Reverse motion horn ) Установка аккумуляторных 7540К батарей и монтаж проводов 7540К (Mounting of storage batteries 7540К and mounting Wire) Перемычка плюсовая Н (Jumper «+„) Провод (Wire) Н Провод (Wire) Н Провод (Wire) Н Перемычка минусовая Н (Jumper “-») Провод (Wire) Н Реле силовое PR П моностабильное (Mono-stable power relay) 6

Замена модуля зажигания на новый

Проверив провода, дефектов не было найдено и было решено менять модуль зажигания, так как ничего более разумного в голову не приходило. Чтобы не тратить деньги, сначала решили снять с моей машины и проверить, в нем ли было дело. Теперь немного технических подробностей для тех, кто будет проводить подобные операции, расскажу, что из инструмента понадобится:

1. Шестигранник на 5 либо обычный, либо в виде биты-насадки
2. Если использовать биту с насадкой шестигранником, то удобнее всего для откручивания использовать не обычный вороток, а трещотку, так как места там возле модуля очень мало и откручивать очень неудобно без трещотки

Срывать болты трещоткой не рекомендуется, так как можно испортить инструмент, а стоит такая вещь не менее 400 рублей (в моем случае с трещоткой Jonnesway). Недешевое удовольствие, но без него никак.

Первым делом снимаем провода со свечей зажигания, и также сразу можно их изъять с самого модуля, затем отсоединяем штекер питания, который идет к модулю. Он сидит на защелке, которая очень просто работает, просто наживаем на нее и тянем на себя. После этого можно приступать к откручиванию болтов крепления модуля зажигания на нашей Гранте.

Затем извлекаем неисправный модуль и ставим на его место новый, и не забываем одевать провода в соответствии с номерами цилиндров, которые указаны на корпусе блока зажигания. И еще один совет, лучше во время проведения данных работа отсоединить аккумулятор, во избежании неприятностей с электропроводкой.

Как и оказалось, в последствии, неисправность была именно в модуле, так как после установки с моей машины, все стало нормально и никаких пробоев в работе двигателя больше не наблюдалось. Купили ему новый и поставили буквально за пол часа без всяких мастеров и сервиса!

Как проверить исправность катушки зажигания?

Неисправности приводят к нестабильной работе мотора и невозможности завести машину. Задача модуля – сформировать импульсы высокого напряжения и передать их на свечу зажигания (СЗ). На плюс блока поступает питание + 12В от бортовой сети, минус берется от кузова авто.

Катушка зажигания на Лада Калина

В конструкцию модуля зажигания 8 и 16 кл двигателей Лада Калина входит два высоковольтных трансформатора (катушки) и два управляющих блока. Одна катушка связана с 1 и 4-м цилиндрами, а вторая со 2 и 3-м. Со СЗ прибор соединяется с помощью высоковольтных проводов.

Управление трансформаторами осуществляется контролером с помощью мощных транзисторных вентилей. Он получает опорный сигнал от датчика положения коленвала, на основании которого рассчитывается последовательность срабатывания катушек в блоке. Кроме того, контролер использует информацию о частоте вращения, температуре ОЖ, нагрузке силового агрегата (массовом расходе воздуха), положении коленчатого вала и наличии детонации. В системе отсутствуют подвижные детали, поэтому она не нуждается в техническом обслуживании и регулировке.

Особенность работы устройства в том, что применяется метод распределения искры, который называют методом «холостой» искры.  Цилиндры разбиты на пары. В каждом цилиндре из цилиндров образуется искра.

Одна группа свечей получает искру в момент максимального сжатия ТВС (рабочая искра), а вторая в момент выпуска (холостая). При этом в первом случае свечи подключены к 1-му и 4-му цилиндрам, а во втором – к 2 и 3-му. Ток в обмотках трансформаторов протекает постоянно в одном направлении, поэтому ток при искрообразовании у одной свечи протекает с бокового электрода на центральный, а у второй — с центрального на боковой.

Основные признаки неисправности устройства:

• снижение мощности двигателя;
• работа мотора с перебоями;
• прерывистое движение на холостом ходу;
• некорректная работа парных цилиндров.

Если появились вышеописанные признаки, нужно проверить блок на исправность. Причиной пропуска зажигания могут быть сами свечи (автор видео — В гараже у Сандро).

Перед тем, как проверить работоспособность блока, следует проверить надежность подключения высоковольтных проводов и исправность свечей зажигания. Для проверки катушки двигателя 8 или 16 кл понадобится мультиметр.

Тестер для проверки

Диагностика проводится в несколько этапов. В первую очередь проверяется замыкание обмотки на массу. Мультиметр нужно выставить для проверки сопротивления, чтобы он работал как омметр. Далее отрицательный щуп тестера подводится к массе – металлической части корпуса устройства (на фото — красная стрелка), а второй – положительный к центральному контакту трансформатора (на фото — синяя стрелка). Если сопротивление стремится к бесконечности, то это означает, что замыкания нет и прибор исправен.

Проверка замыкания обмотки

На втором этапе выполняется проверка первичных цепей управления катушки. Сначала нужно присоединить щупы омметра к крайнему левому и крайнему правому контактам модуля. Если показания на приборе остались прежними, значит, в цепи есть обрыв. В этом случае необходима замена катушки.

Проверка крайних выводов

Третий этап диагностики – проверка вторичных обмоток модуля. Для проверки щупы тестера нужно присоединить к парным высоковольтным выводам катушки. Сначала к выводам 2 и 3 цилиндров, а затем 1-4 цилиндров, как на двигателе с 16 кл, так и с 8 кл. Если устройство исправно омметр будет показывать сопротивление около 4 Ом, но он не должен показывать бесконечность.

Проверка вторичных обмоток

Диагностика проводов Lada Kalina

Прежде чем производить подключение высоковольтных проводов на Калине, купленных в автомагазине, требуется оценить текущее состояние проводки автомобиля. Для диагностики автовладельцу понадобиться аналоговый или цифровой мультиметр.

Прежде чем подключать прибор, нужно осмотреть провода на наличие внешних дефектов. К таковым относятся:

• разрывы;
• потертости;
• трещины;
• сломы.

Если наружных повреждений не наблюдается, необходимо подключить мультиметр. Проверять требуется сопротивление бронепровода, поэтому нужно перевести прибор в режим омметра. После этого бронепровод отсоединяется от свечи и катушки зажигания. Концы провода подключаются к контактам мультиметра, после чего прибор покажет текущий уровень сопротивления.

Данные о нормальных значениях сопротивления наносятся на изоляционный слой. Для легковых автомобилей нормальные значения находятся в диапазоне 4-10 кОм. При этом на одном конкретном автомобиле значения данных по отдельным проводам не должны различаться более, чем на 2,5-3 кОм. Если данный порог превышен, то налицо неполадки в системе зажигания.

Существует несколько способов проверки функциональности проводки без использования измерительных приборов:

1. Использование дополнительного изолированного провода. Нужно зачистить оба конца дополнительного провода. Один конец замкнуть на массу, а вторым оголенным концом провести по колпачкам, местам соединений и всему контуру проверяемого провода. Если имеется дефект, то провод-тестер даст искру;
2. Необходимо загнать автомобиль в неосвещенный бокс, открыть капот, завести двигатель. Если в изоляции ВП есть пробой, то поврежденное место будет искрить.

Самый простой способ — взять исправный высоковольтный провод и проверить его на каждом цилиндре методом исключения.

Лада Калина замена свечей зажигания. журнал За рулем

Работу проводим на холодном моторе.

На 16-клапанном двигателе

Резким рывком вверх…

Резким рывком вверх…

Резким рывком вверх…

2302-3-2-09-02 (Копировать)

…снимаем пластмассовый кожух двигателя.

…снимаем пластмассовый кожух двигателя.

…снимаем пластмассовый кожух двигателя.

2302-3-2-09-03 (Копировать)

Нажав на фиксатор колодки жгута проводов индивидуальной катушки зажигания, отсоединяем колодку от разъема катушки.

Нажав на фиксатор колодки жгута проводов индивидуальной катушки зажигания, отсоединяем колодку от разъема катушки.

Нажав на фиксатор колодки жгута проводов индивидуальной катушки зажигания, отсоединяем колодку от разъема катушки.

2302-3-2-09-04 (Копировать)

Головкой Е-8 отворачиваем винт крепления катушки зажигания…

Головкой Е-8 отворачиваем винт крепления катушки зажигания…

Головкой Е-8 отворачиваем винт крепления катушки зажигания…

2302-3-2-09-05 (Копировать)

…и вынимаем катушку из свечного колодца.

…и вынимаем катушку из свечного колодца.

…и вынимаем катушку из свечного колодца.

2302-3-2-09-06 (Копировать)

Высокой головкой «на 16» с удлинителем (или свечным ключом) выворачиваем свечу.

Высокой головкой «на 16» с удлинителем (или свечным ключом) выворачиваем свечу.

Высокой головкой «на 16» с удлинителем (или свечным ключом) выворачиваем свечу.

При установке свечи необходимо вворачивать ее рукой во избежание повреждения резьбы свечного отверстия в головке блока цилиндров.

Если свеча пошла не по резьбе, будет ощущаться сильное сопротивление вращению. В этом случае необходимо полностью вывернуть свечу и, очистив резьбу, повторно завернуть.

Окончательно затягиваем свечу моментом 25–30 Н .м.

Внимание! Чрезмерная затяжка свечей зажигания может привести к повреждению резьбы в свечных отверстиях головки блока. Аналогично заменяем остальные свечи. Аналогично заменяем остальные свечи

Аналогично заменяем остальные свечи.

На 8-клапанном двигателе

2279-4-12-01 (Копировать)

Снимаем со свечи наконечник провода.

Снимаем со свечи наконечник провода.

Снимаем со свечи наконечник провода.

Удаляем грязь вокруг свечи зажигания.

2279-4-12-02 (Копировать)

Высокой головкой «на 21» с удлинителем (или свечным ключом) выворачиваем свечу.

Высокой головкой «на 21» с удлинителем (или свечным ключом) выворачиваем свечу.

Высокой головкой «на 21» с удлинителем (или свечным ключом) выворачиваем свечу.

При установке свечи необходимо вворачивать ее рукой во избежание повреждения резьбы свечного отверстия в головке блока цилиндров.

Если свеча пошла не по резьбе, будет ощущаться сильное сопротивление вращению. В этом случае необходимо полностью вывернуть свечу и, очистив резьбу, повторно завернуть.

Окончательно затягиваем свечу моментом 31–39 Н .м.

Внимание! Чрезмерная затяжка свечей зажигания может привести к повреждению резьбы в свечных отверстиях головки блока. Аналогично заменяем остальные свечи. Аналогично заменяем остальные свечи

Аналогично заменяем остальные свечи.

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Отдельные аспекты технической эксплуатации

Многие неопытные водители, не понимая сути поломки, решают, что необходима дорогостоящая замена замка зажигания или проводки в целом. Водители со стажем советуют не спешить с выводами. Если в силу различных обстоятельств катушка зажигания выходит из строя, на приборной панели зажигается соответствующий индикатор. Первое, что должен сделать в подобной ситуации водитель, — это завести авто в гараж и открыть капот.

Нередко свечи зажигания в силу скачка напряжения или замыкания выходят из строя. В результате искра не проходит должным образом по всей системе. Подобную проблему может вызвать и ряд других обстоятельств:

• автомобиль пострадал в ДТП;
• замена свечей может потребоваться после попадания молнии в машину;
• некачественно ранее проведенный ремонт;
• использование неоригинальных запасных частей;
• несоблюдение сроков технического осмотра в сервисном центре.

Система зажигания может иметь повреждение в любом участке цепи, поэтому контроль должен быть тщательным. Начинается все с проверки правильной замкнутости обмотки на массу. Необходимо аккуратно вставить, ориентируясь на показатели прибора, контакты. Затем один из контактных выводов прибора подсоединяется к центральному контакту катушки свечи зажигания. При этом второй контакт крепится на массе.

Если на экране мультиметра наблюдается значок бесконечности, то это говорит об отсутствии замыкания на этом участке. Автовладельцу это должно сказать, что схема зажигания в полном порядке. Собственники авто без достаточно опыта в области технического обслуживания автомобилей должны ориентироваться на следующий факт. Если помимо значка бесконечности на мониторе осталась «1», которая была до момента подсоединения, это говорит об исправности участка.

Замена свечей может потребоваться в случае наличия зажигания на обрыв в первичных цепях модуля. Прибор подключается к расположенным по краям контактам модуля. В таком случае стабильность показателей на экране прибора говорит о наличии проблемы в замке зажигания Калины

Если и здесь неисправность не удалось обнаружить, то на следующем этапе автовладелец должен обратить внимание на вторичную обмотку модуля

Берется модуль зажигания 16-кл. и поворачивается таким образом, чтобы оба вывода проводов были повернуты к вам. К выводам 4-го и 1-го цилиндра подсоединяется диагностический прибор. Если неисправности здесь себя не проявили, то аналогичным образом необходимо проверить 2-й и 3-й цилиндры.

Факторы неисправностей катушки зажигания

При появлении первых признаков поломки неопытные владельцы в первоочередном порядке подозревают во «всех бедах» замок зажигания или высоковольтные провода. Обладатели Лада Калина со стажем рекомендуют взвешенно подходить к разрешению вопроса. Как проверить неисправность? При выходе катушки из строя приборная панель напомнит об этом посредством свечения индикатора.

Скачок напряжения или факт замыкания внутри узла способны спровоцировать повреждения свечей. В таком случае искра будет неспособна корректно генерироваться между электродами.

Поломка устройства может быть также вызвана следующими факторами:

• попаданием авто в ДТП, в результате чего можно наблюдать разрушение некоторых компонентов узла зажигания;
• автомобиль подвергся удару молнии;
• ранее выполненный ремонт оказался не совсем качественным;
• применение владельцем неоригинальных компонентов в обозначенной системе;
• игнорирование периодичностью технического обслуживания.

Невзирая на причины, владельцу Лада Калина следует детально диагностировать систему зажигания. Иногда проблема может генерироваться воздействием нескольких негативных факторов одновременно. Данная ситуация предостерегает малоопытного водителя склоняться к самостоятельному поиску и устранению поломок, ведь вероятен риск принудительного вывода из строя иных заведомо исправных компонентов.

Операции по снятию и установке катушки зажигания и ее проверке на автомобиле Лада Гранта

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.2. Нажав на пластмассовый фиксатор, отсоедините колодку жгута проводов питания катушки зажигания.

3. Отсоедините от катушки зажигания высоковольтные провода.

4. Выверните четыре винта крепления катушки зажигания к кронштейну…

5. …и снимите ее с кронштейна.

Так выглядит снятая с автомобиля катушка зажигания

Обратите внимание на ее маркировку, чтобы для замены приобрести аналогичную

6. Выполните следующие проверки.Проверка замыкания на «массу» обмоток катушки зажигания Лада Гранта выполняется следующим образом: подсоедините один провод омметра к выводу «15» катушки зажигания (средний вывод катушки), а другой к металлической части ее корпуса. Если омметр показывает бесконечность, значит, замыкания нет и цепь исправна.

Проверка на обрыв первичных цепей катушки зажигания выполняется так: подключите один провод омметра к выводу «1а», а второй провод к выводу»15«. Если омметр показывает бесконечность, значит, в цепи произошел обрыв и катушка неисправна.

Проверка на обрыв вторичных обмоток катушки зажигания состоит в следующем: подсоедините один вывод омметра с высоковольтному выводу 1-го цилиндра, 1 второй — к высоковольтному выводу 4-го цилиндра. Если омметр показывает бесконечность, значит, в цепи обрыв и катушка неисправна. Аналогичную проверку проведите для цепи 2-го и 3-го цилиндров.

Проверка высоковольтных проводов Лада Гранта

выполняется следующим образом: подсоедините провода омметра к клеммам высоковольтного провода, сопротивление проводов должно быть менее 15 000 Ом. Если сопротивление больше, то провод неисправен.

Подсоединяйте высоковольтные провода к выводам катушки в соответствии с номерами цилиндров, указанными на корпусе катушки.7. Установите катушку зажигания в порядке, обратном снятию.

Система зажигания (СЗ)— это важнейший агрегат современного автомобиля, который обеспечивает своевременное возникновение искры. СЗ состоит из большого количества деталей, от исправности которых зависит вся работа системы. В статье рассматриваются основные узлы СЗ Лада Ларгус и Гранта: замок зажигания (ЗЗ), катушка зажигания (КЗ).

Замок зажигания и особенности его замены

ЗЗ закреплен одним винтом, находится на рулевой колонке справа под рулем. В его конструкцию входит запорное устройство и контактная группа. Они связаны между собой, работая синхронно, приводятся в действие с помощью ключа зажигания.

При диагностике неисправностей ЗЗ необходимо проверить, правильно ли замыкаются контакты, когда меняется положение ключа. При обнаружении нарушений в работе ЗЗ его следует заменить (автор видео — Ремонт Рено).

Процедура замены ЗЗ на Лада Ларгус состоит из следующих действий:

1. Перед работами отсоединяют отрицательную клемму от АКБ, чтобы отключить электропитание авто.
2. Далее демонтируем кожух рулевой колонки.
3. На следующем этапе, отжав фиксатор, отсоединяем разъем с проводами контактной группы.
4. Затем, вставив ключ в замок зажигания и установив его в первое положениями, извлекаем провода ЗЗ из приборной панели.
5. Далее выкручиваем болт, с помощью которого крепится ЗЗ.
6. Отверткой следует отжимать фиксаторы и извлечь ЗЗ из корпуса.
7. Демонтируем неисправный узел.
8. Установив новый ЗЗ, сборку производим в обратном порядке.

Проверка катушки зажигания

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Следует отметить что проверка ИКЗ аналогична для всех автомобилей Лада с 16-ти клапанным двигателем, т.е. проверка на таких авто как LADA Vesta и X-ray будет одинаковой.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

• Отключаем минусовую клейму от аккумулятора.
• Снимаем декоративную пластиковую накладку.
• Откручиваем нужную нам катушку головкой на «10» или Torx E8.
• Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверка сопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряжения на колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ.

Для этого выставляем на мультмитре переключатель на постоянное напряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

В проверки сопротивления необходимо проверить две обмотки вторичную и первичную.

Проверка первичной обмотки ИКЗ

Проверяя первичную обмотку ИКЗ необходимо на мультиметре выставить показания на измерения сопротивление, а именно на 200 Ом. Так как показания сопротивления на первичной обмотки не большие, а погрешность прибора возможна, то сначала необходимо узнать погрешность мультиметра. Для того чтобы узнать погрешность необходимо замкнуть щупы между собой, значение которое отразиться на экране мультиметра и будет погрешностью.

Далее подключаем щупы мультиметра к 1 и 3 контакту (крайним контактам ИКЗ) и получаем показания сопротивления. От этих показаний отнимаем погрешность мультиметра и получаем истинное значение сопротивления первичной обмотки.

В идеале сопротивление первичной обмотки должно быть около 1 Ом, а лучше 0.

На данном примере показания 1,1 Ом без учета погрешности, от 1,1 Ом отнимаем 0,7 Ом получаем 0,4 Ом. Вердикт: первичная обмотка данной ИКЗ в рабочем состоянии.

Проверка вторичной обмотки ИКЗ

Для того чтобы проверить вторичную обмотку ИКЗ выставляем мультиметр на 2000 кОм.

Красный щуп мультимера подключаем к пружине, а черный к среднему контакту на ИКЗ (контакт 2). Смотрим на показания прибора, на исправной катушке сопротивление вторичной обмотки должно быть в пределах 300-400 кОм.

Как видим показания вторичной обмотки, так же в приделах нормы. Отсюда следует что данная ИКЗ исправна.

Если показания слишком велики, можно попробовать снять резиновый колпачок и пружинку с катушки и зачистить пятно контакта, затем снова померить сопротивление напрямую без пружинки. Если показания сопротивления все равно не уменьшились, следует задуматься о замене ИКЗ.

Самый простой метод обнаружить неисправную катушку зажигания, без каких либо устройств и приборов. Это перестановка ИКЗ местами.

Определение неисправной катушки без мультиметра.
