Карбюратор ваз 21099: обзор, настройка, ремонт

Настройка карбюратора на ВАЗ-2109

Как частичную регулировку, так и полную настройку карбюратора на ВАЗ-2109 можно осуществить достаточно просто. Если данные действия выполнены достаточно правильно, то существует большая доля вероятности, что большинство вышеуказанных проблем будет устранены.

Кстати, провести регулировку либо настройку карбюратора на этом автомобиле можно самостоятельно. Это нужно для того, чтобы сэкономить значительные денежные средства, которые потребуются для произведения данного действия в сервисном центре. Самостоятельно проводить данную работу намного удобнее, если рядом с вами будет находиться помощник. Таким образом, вам удастся сэкономить еще и потраченное время.

Прежде чем приступить к регулировке карбюратора, необходимо подготовиться. Для этого следует:

• обеспечить постоянный приток свежего воздуха в том помещении, где будет проводиться регулировка либо настройка карбюратора;
• установить автомобиль в горизонтальном положении;
• подготовить тряпки, которые не оставляют после себя ворсинок;
• обзавестись плоской отверткой;
• подготовить средства для чистки. В самом крайнем случае это может быть бензин. Но лучше всего использовать именно сжатый воздух.

Настройка уровня топлива в поплавковой камере

Поддержание нормального уровня бензина в поплавковой камере – важное условие, если оно не соблюдается, происходят нарушения в работе автомобиля:

• если уровень ниже нормы, двигателю не хватает оборотов, снижается мощность, возрастает расход бензина;
• если выше положенного, потребление горючего также повышается, к тому же еще больше.

Настройка уровня топлива для ВАЗ-2108-09-099 производится достаточно просто, и снимать карбюратор в этом случае вовсе не обязательно. Порядок регулировки положения поплавков следующий:

• снимаем КВФ в сборе с фильтрующим элементом;
• отсоединяем трос подсоса, топливные шланги, провод питания ЭМГ;
• откручиваем пять винтов крепления карбюраторной крышки;
• переворачиваем крышку, берем сверло толщиной от 1 до 2 мм и делаем замер между прокладкой и нижней поверхностью поплавков – это расстояние должно быть именно в таких пределах, причем, одинаковое.

Также можно произвести и замер уровня топлива, но перед проведением такой процедуры необходимо, чтобы двигатель проработал несколько минут на холостых оборотах. Замеряется расстояние от верхней кромки корпуса до поверхности бензина, по заводским условиям оно должно равняться 25-26 мм. Другой способ – замер штангенциркулем расстояния от прокладки до верхней кромки поплавков, оно составляет 34 мм (при перевернутой крышке).

Еще один метод измерения – с помощью специально изготовленного шаблона.

Важные условия при настройке уровня:

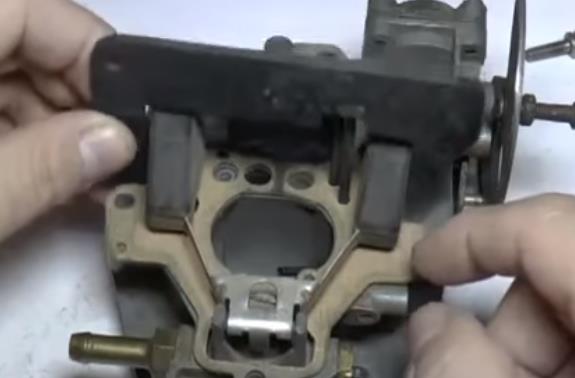

• поплавки должны располагаться обязательно параллельно относительно друг друга, вдоль крышки;
• устанавливаются они строго вертикально, без перекосов;
• при поднятии поплавковой пары до упора вверх расстояние от их нижних углов до прокладки должно находиться в пределах 15 мм;
• настройка крайних положений при регулировке выполняется с помощью подгибания язычков с двух сторон;

Если внутри камеры поплавки будут установлены с перекосом или не строго вертикально, возможно их перетирание о стенки корпуса, перелив бензина в результате залипания.

Поплавковая камера

Начнем по порядку, с поплавковой камеры. Чтоб проверить уровень топлива в ней, Вам понадобится такой инструмент, как: штангенциркуль. Перед тем, как проверять уровень, нужно дать двигателя поработать минут 5- 10. Это делается для того, чтоб в карбюраторе набрался текущий рабочий уровень.

Проверяем уровень топлива в поплавковой камере

Далее, снимаем воздушный фильтр, и верхнюю часть устройства «Солекс». Перед вами открылся доступ к поплавку и камере. Берете штангенциркуль, и замеряете расстояние от поверхности уровня бензина, до края поплавковой камеры. Расстояние должно равняться 23 – 25 мм. Если оно больше или меньше, то Вам необходимо его отрегулировать, подняв или опустив поплавок. После каждого смещения поплавка, перемеряйте уровень топлива. Когда штангенциркуль покажет расстояние в пределах нормы, можно собирать агрегат обратно, и пробовать заводить двигатель.

Конечно, стабильно он работать не будет, так как не настроены подача топлива и воздуха. Но значительные изменения будут заметны.

Эксплуатация и ремонт

Карбюратор ВАЗ 2109, как и все остальные детали, имеет свойство ломаться. Обычно, поломка включает в себя выход из строя, какой не будь запчасти. В таких случаях, обычно помогает ремонт.

Первым, что может сломаться, считается ускорительный насос. Его предназначение – обогащать топливную смесь, в независимости от подачи воздуха, при открытии дроссельных заслонок. Если при резком нажатии на педаль газа, автомобиль дергается, значит ему либо мало топлива, и в подаче происходят значительные провалы, либо его наоборот, слишком много, и оно переливает свечи. Так вот, во избежание данной проблемы, используется ускорительный насос. Он регулирует точное количество топлива, необходимого для нормальной работы двигателя, даже при резком нажатии на газ.

Ускорительный насос более часто забивается осадками, нежели ломается, и тогда, ремонт не нужен, а достаточно просто провести прочистку. Но, если дело не в этом, а все-таки существует поломка, то насос нужно срочно чинить, иначе эксплуатация двигателя автомобиля ВАЗ 2109 будет невозможна, а провалы педали Вам обеспечены.

Первыми симптомами того, что насос неисправен является то, что при нажатии на педаль, обороты не набираются стабильно, а плавают. Это связано с нехваткой, или наоборот переизбытком топлива. Свечи не успевают выпаливать весь бензин, и их попросту заливает, поэтому автомобиль на ходу дергается. Также, может наблюдаться провал педали при нажатии.

Ремонт при такой поломке следующий:

Вынимаем распылитель; Потрясите его. Если внутри будет характерный стук шарика, то значит распылитель рабочий, если нет, то это и будет причиной, почему случился провал педали; Насос имеет довольно тяжелый, по строению, блок с деталями. Большое количество отверстий и каналов – увеличивает шанс того, что насос забьется, и провал педали будет неминуем. Если отверстия засорились, то ремонт здесь не нужен. Достаточно просто купить жидкость для чистки карбюратора, и использовать его для продувки каналов.

Схема работы ЭПХХ

Если ВАЗ 2109 дергается при движении на холостом ходу, и имеются провалы при резком нажатии на педаль газа, то значит неисправность имеет блок управления ЭПХХ. Его ремонт, в первую очередь зависит от того, какой именно установлен блок управления. Они могут быть 4-ех и 6-ти контактными. Ремонт ЭПХХ должен проводить специалист. Если у Вас нет соответствующих знаний, просто замените деталь на новую.

Причиной того, что ВАЗ 2109 дергается при движении, или вовсе глохнет, а при нажатии на педаль газа происходят провалы, может быть не только карбюратор или блок управления ЭПХХ, а и свечи. При их длительной эксплуатации, на месте контакта появляется нагар. Из-за него, свечи не полностью выпаливают горючее в цилиндре.

Иногда, свечи заливает и на холостом ходу. Это связано с тем, что блок управления ЭПХХ подобран неправильно. Открытие клапана происходит не синхронно, и обороты двигателя плавают. При этом, наблюдаются провалы педали газа, и позднее зажигание. Для того, чтоб понять, какой ЭПХХ лучше ставить, нужно определится с выбором жиклеров карбюратора. От их диаметра зависит тип данного устройства.

Замена свечей

Вообще, перед тем, как проводить ремонт карбюратора, убедитесь в том, что обороты плавают именно из-за него. Также, что провалы педали газа, происходят по этой причине. Ведь может быть, всему виной свечи. Если их заливает, то автомобиль будет дергаться и глохнуть. Но в таком случае, причину нужно искать в топливных магистралях, насосе и подобных узлах. Но, это всяко лучше, чем проводить ремонт карбюратора, так как это работа довольно кропотливая.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ваз 2108 карбюратор провалы при нажатии на газ

Как заменить дефлекторы ваз 2114

ВАЗ 2110 газы в расширительном бачке, основные причины, как устранить

При трогании с места слышен стук спереди ваз 2110

Выхлоп на ваз 2110 8 клапанов

Как проверить моторчик печки ВАЗ 2114-2115, причины поломки и способы устранения

Как поменять генератор на ваз 2107

Замена замка зажигания на ваз 2114, как выявить поломку, ремонт

«Спутник»

Те, кто помнят советские цены, особенно кто имел такой автомобиль, согласятся, что 6 литров на 100 км для семьи в 3-4 человека были вполне приемлемым финансовым грузом. Зато такой «Спутник» позволял устраивать туристические вылазки на большие расстояния.

3адние сидения для двух детей в семье, объемный багажник, низкий расход топлива плюс некоторые примочки, которыми не могли похвастаться владельцы более ранних «Жигулей» — получается ВАЗ-21093. Технические характеристики машины посмотрим ниже, но у всего автопрома тех времен не было более комфортабельного, пригодного как для города, так и загородных дорог автомобиля. «Нивы», «четверки», «двойки» не в счет, потому как при складывании задних сидений мы получали полугрузовой вариант, который по объемам превосходил названные модели. Можно упомянуть 8 модель, тот же «Спутник», но не стоит забывать, что «девятка» имеет пять дверей против трех для 2108.

Ремонт карбюратора Солекс

При выходе из строя карбюратора нормальная работа двигателя внутреннего сгорания будет невозможной. Для восстановления работоспособности можно обратиться к специалистам или устранить неисправность самостоятельно.

Чистка каналов и жиклеров карбюратора Солекс

При длительной эксплуатации топливный и воздушный фильтрующий элемент засоряются. Это приводит к попаданию крупных частиц в карбюратор. Они образовывают засоры в каналах и жиклерах. Существует 3 варианта очистки:

1. Без разборки. Демонтируют корпус воздушного фильтра. После этого запускают двигатель и распыляют в рабочие камеры и на воздушные жиклеры очищающий аэрозоль. Способ помогает при небольших засорах.
2. С частичной разборкой. Метод подразумевает демонтаж верхней крышки и экономайзера принудительного холостого хода. После обрабатывают очистителем жиклеры. Для удаления мелких частиц продувают жиклеры сжатым воздухом.
3. С полной разборкой. Карбюратор демонтируют с посадочного места. Выкручивают жиклеры и обрабатывают их очистителем или ацетоном. Каналы продувают воздухом под давлением.

Регулировки на карбюраторы типа «SOLEX»

После ремонта может потребоваться регулировка карбюратора Солекс. Без применения специализированного оборудования можно самостоятельно отрегулировать:

• уровень топлива в поплавковой камере;
• степень открытия воздушной заслонки при запуске;
• количество оборотов холостого хода.

Чтобы установить нормальный уровень в поплавковой камере, необходимо:

1. Открутить винты крепления верхней крышки.
2. Топливным насосом накачать бензин в карбюратор.
3. Демонтировать крышку и определить, соответствует ли уровень норме. На внутренней поверхности поплавковой камеры есть метки, указывающие нормальный уровень.
4. Установить требуемый уровень путем сгибания язычка поплавка.

После проведения регулировки уровень бензина в поплавковой камере будет соответствовать норме. Сборку осуществляют в обратной последовательности.

Настройка степени открытия воздушной заслонки при запуске силового агрегата осуществляется винтом. Для регулировки, вытянув трос управления подсосом до упора, выставляют требуемую степень открытия.

Регулировка оборотов коленчатого вала на холостом ходу предусматривает использование тахометра. Если он отсутствует на транспортном средстве, потребуется подключить его дополнительно.

Перед регулировкой силовую установку прогревают до рабочей температуры и создают максимальную нагрузку на генератор. Для этого включают максимальное количество потребителей – вентилятор отопителя, наружное и внутреннее освещение и т. д. Винтами качества и количества топлива устанавливают число вращения коленчатого вала в диапазоне 800 об/мин.

Тарировочные данные соотношения больших диффузоров и жиклеров (завода изготовителя)

Карбюратор Солекс имеет несколько модификаций. Для поддержания динамических показателей транспортного средства в норме необходимо правильное соотношение размеров диффузоров и жиклеров. Производитель карбюратора Солекс установил тарировочные данные для получения оптимальной топливовоздушной смеси. Они указаны на рисунке ниже.

Замена прокладок и рабочих элементов карбюратора

При длительной эксплуатации уплотнения и рабочие элементы изнашиваются. Это требует их замены. Периодически необходимо менять жиклеры главной дозирующей системы. Попадание мельчайших абразивных частиц вместе с бензином постепенно увеличивает внутренний диаметр жиклера. Это приводит к увеличению расхода топлива.

Карбюратор Солекс разбирают, осматривают поверхности деталей на предмет повреждений. Вышедшие из строя комплектующие заменяют новыми. При сборке устанавливают новые эластичные мембраны и уплотнительные прокладки.

Снятие, разборка и чистка карбюратора ваз 2109

При обнаружении всех вышеперечисленных симптомов можно приступать к снятию и разборке карбюратора. На ВАЗ 2109 ремонт карбюратора солекс возможен при использовании ремкомплекта. Рекомендуется заранее приобрести ремонтный комплект, чтобы сразу поменять все прокладки, жиклеры и клапана. Таблица имеет данные жиклеров и всех необходимых клапанов. Машина должна стоять неподвижно. Разбирая детали, самое главное – ничего не потерять.

Чтобы снять и настроить устройство, необходимо открыть капот и отсоединить от него все шланги. Они крепятся на хомутах, поэтому рекомендуется заранее запастись отверткой. Следующий этап – это трос привода педали газа и воздушной заслонки. Оба элемента снимаются достаточно просто. После этого демонтируйте фишку с экономайзера холостого хода. Демонтаж выполняется предельно аккуратно, чтобы не повредить контакты. Разобрать все – еще проще.

Теперь можно открутить четыре гайки корпуса, удерживающие карбюратор на впускном коллекторе. Если он снимается с трудом, то можно подковырнуть его при помощи толстой отвертки. Забейте коллектор тряпкой, чтобы внутрь не попали инородные частицы и очистите место посадки от остатков старой прокладки карбюратора.

Сам карбюратор состоит из нескольких элементов:

• Верхняя крышка
• Нижняя крышка и поплавковая камера
• Блок дроссельных заслонок

В первую очередь, снимается верхняя крышка. Заодно проверяется состояние игольчатого клапана и состояние поплавка. Клапан должен перемещаться без заеданий и также легко возвращаться в исходное положение. Сразу можно проверить работу привода ускорительного насоса. Все соединения должны легко крутиться.  Принцип действия многих механизмов очень простой, а стоять они должны ровно. Настраивается он после сборки.

Теперь необходимо отделить блок дроссельных заслонок от нижней крышки. Все держится при помощи болтов, поэтому отвертки тут будет достаточно. Как только все узлы будут полностью разобраны, их нужно обработать при помощи очистителя дроссельных заслонок или обычного бензина. Детали нужно вытирать при помощи сухих ветошей.

Особое внимание заслуживают жиклеры. Их нужно не только чистить, но и продувать

Все дело в том, что жиклеры имеют очень тонкие каналы, которые легко забиваются посторонними частицами. Даже одной соринки хватит, чтобы вывести весь узел из строя. Разобрать и собрать карбюратор – это полдела. Теперь нужно все аккуратно установить и настроить. Подключение шлангов выполняется без герметика.

Если остались вопросы, посмотрите видео:

Подготовка карбюратора к настройке

Перед тем как начнётся регулировка карбюратора ВАЗ-2109 и других модификаций модели, следует обеспечить беспрепятственный доступ к его деталям, удалив загрязнения. Если автомобиль эксплуатируется регулярно, то карбюратор нуждается в наружной промывке только в случае проведения регулировочных процедур либо с целью очистки подвижных механизмов при их сильном загрязнении. Наружная промывка проводится с использованием кисти, чистой ветоши и жидкости, способной растворить масло (бензин, керосин или специальный чистящий состав). Эта процедура не предполагает снятие карбюратора и состоит из следующих операций:

Рынок предлагает специальные средства для очистки устройства — в виде спреев

• чистка и мойка карбюратора снаружи;
• освобождение сетчатого фильтра поплавковой камеры от загрязнений;
• удаление возможных загрязнений и сторонних частиц из самой поплавковой камеры;
• очистка жиклёров от возможных отложений;

ВАЖНО. Применяя сильные растворители, следует учитывать, что под их воздействием неметаллические детали могут быть повреждены, поэтому их лучше мыть бензином

С наружной чисткой у автовладельца вопросов возникнуть не должно, но что касается того, как почистить карбюратор на ВАЗ-21099 изнутри, этот вопрос следует рассмотреть более детально. В конкретном случае речь идёт о поплавковой камере. Прежде нужно демонтировать воздушный фильтр и снять топливный шланг. После того как поплавковая камера демонтирована, к самому поплавку лучше не прикасаться, дабы не деформировать и не повредить деталь. Также не следует переворачивать крышку карбюратора поплавком вниз.

Промывку поплавковой камеры специалисты не рекомендуют проводить с использованием ветоши, так как после неё могут остаться волокна — более целесообразно в этом случае применить резиновую грушу, удалив с её помощью остатки топлива со дна камеры. Если потребуется, удалите имеющиеся на дне загрязнения, воспользовавшись жёсткой тонкой кисточкой, и повторите манипуляции с резиновой грушей. Удаление загрязнений из главных топливных жиклёров проводится под воздействием сжатого воздуха. Если компрессорной установки нет в наличии, можно воспользоваться обычным насосом. При слишком сильном засорении жиклёра прочистка выполняется при помощи тонкой медной проволоки. Из этого небольшого руководства вы смогли узнать, как почистить карбюратор и теперь можно приступать непосредственно к выполнению регулировочных процедур.

Установка и сборка карбюратора ваз 2109

После чистки всех элементов, можно производить его сборку. Заранее проверьте зазоры в блоке дроссельных заслонок и установите их по номинальным значениям. Для каждого типа агрегата можно найти все тарировочные данные в справочниках. Вместо старых прокладок рекомендуется сразу устанавливать новые, чтобы избежать повторной разборки через две недели эксплуатации. Установка деталей производится аккуратно.

Поменяйте игольчатый клапан, если требуется. Неисправный клапан может негативно отразиться на расходе топлива, так как он западает и пропускает огромное количество бензина через сечение канала.

Привода заслонок, рычаги и тяги рекомендуется смазать при помощи селедола или Литола 24. Не рекомендуется применять данную смазку в среде, которая контактирует с бензином. Густая смазка подходит исключительно для наружных частей, типа пластиковых суставов для тяг карбюратора. Они могут и не стоять.

Верхнюю крышку устанавливают в самую последнюю очередь и только после настройки уровня в поплавковой камере.

Появление инжектора

С развитием производства очень скоро после старта модели 2109 на АвтоВАЗе появился ВАЗ-21099 седан, который шел уже с инжекторным двигателем. Однако большая популярность хэтчбека заставила вазовцев пересмотреть планы по поводу 2109. В 1991 году, через год после старта 99 модели, появился ВАЗ-21093 инжектор, технические характеристики которого стали нормой для всех будущих девяток. Как писали в пресс-релизах тех времен, эта модель более подходит для семейного человека, имеет менее экспрессивный облик, чем у 2108. Впрочем, с появлением модели 99, которая получила инжектор раньше 93, звезда «Спутника» на АвтоВАЗе очень скоро закатилась. Модель поддерживалась Украиной, но с 2011 года производство прекращено. Интересно заметить, что в Украине автомобиль оставил свое первоначальное название, несмотря на то, что собирался на том же заводе, где Запорожцы, Таврии и последующие марки.

Основные неисправности

Любые неисправности карбюратора 2109 отражаются на работоспособности двигателя: мотор может глохнуть при сбросе оборотов, работать с перебоями, не развивать мощность, сверх нормы расходовать бензин. Причин возникновения неполадок в этом узле достаточно много, но наиболее характерные из них, это:

• засорение жиклеров ГДС и холостого хода, как воздушных и топливных, так и в электромагнитном клапане (ЭМГ);
• разрыв (дефект) диафрагмы насоса-ускорителя;
• отказ самого ЭМГ;
• неплотное прилегание к седлу иглы запорного механизма;
• подсос воздуха через стык корпуса и крышки;
• негерметичность поплавка в поплавковой камере;
• забивание грязью (сором) распылителя ускорительного насоса;
• разрегулировка винтов ХХ.

Автомобиль при неисправностях начинает вести себя неестественно, опытные владельцы подмечают каждый шорох или рывок. Для того, чтобы понять, что неисправен именно карбюратор, необходимо ознакомиться с первыми симптомами повреждений.

1. Из выхлопной трубы идет черный дым, сопровождаемый “выстрелами”. Двигатель при этом заводится не с первого раза.
2. Холостые обороты ТС растут или неустойчивы.
3. Топливо расходуется в больших количествах.
4. Приемистость моторного механизма заметно снижается.

У подобных симптомов поведения авто есть причины, которые кроются в повреждениях определенных частей КУ:

• Забились примесями жиклеры;
• Перестал работать электромагнитный клапан;
• Диафрагма насоса-ускорителя порвалась и пришла в негодность;
• Попадают воздушные массы в корпус;
• Распылитель ускорительного насоса забился грязными примесями;
• Винтовые болты холостого хода расстроены.

Исправная деятельность элементов зависит от уровня топлива бензина в камере и оборотов двигателя на ХХ. Именно они нуждаются в настройке во время ремонта автомобиля.

Подвеска

Ее совершенствование происходит за счет установки более качественных компонентов. Это различные амортизаторы: типа Pilenga SH-P 2708 (1 040 руб.), «MONROE» ORIGINAL (1 950 руб.) и т. д. Имеет место монтаж опор от «АСОМИ» (2 100 руб.), «СЭВИ ЭКСПЕРТ» (1 200 руб.) и др. Ставятся также пружины от брендов «АСОМИ», «ФООС», «KONI», Техно Рессор и иные.

Многие спиливают витки пружин, чтобы занизить авто, хотя это и чревато потерями в управляемости, а изменения в тормозной системе и вовсе наказуемы ПДД. Это, впрочем, не останавливает владельцев ВАЗ 2109, которые идут на покупку перфорированных тормозных дисков, ставят 2-поршневые суппорты, фирменные тормозные колодки и т. д.

Проверка работоспособности

Насколько успешно вы сделали ремонт и регулировку карбюратора, нужно проверить следующими способами:

1. По стабильности работы двигателя на холостом ходу.
2. По изменению цвета электродов свечей зажигания.
3. По динамике движения автомобиля в разных режимах и экономичности.

Когда все манипуляции по настройке «Солекса» окончены, мотор должен на холостом ходу работать стабильно и без «трясучки». Если это не так, нужно искать причины неполадок в других системах либо ехать к мастеру. При благополучном исходе возьмите двухлитровую пластиковую ёмкость, налейте туда 1 л бензина и закрепите её под капотом. От бутылки проведите 2 шланги до бензонасоса и обратного штуцера карбюратора, затем заведите двигатель и проверяйте машину на ходу до тех пор, пока горючее в ёмкости не закончится. В городских условиях вы должны проехать не менее 12 км, по трассе — 14 км.

После поездки выкрутите свечи и осмотрите электроды. Если они покрыты чёрным налётом, а бензина хватило на десяток километров, закрутите винт качества на 1—2 оборота, соответственно увеличивая частоту вращения пластиковой рукояткой. Потом проверьте машину на ходу ещё раз.

Карбюраторы ВАЗ 2108 «Солекс» — довольно сложные агрегаты. Поэтому не пытайтесь самостоятельно разбирать их до винтика, если не имеете соответствующих навыков и опыта. Также не слушайте советов несведущих автомобилистов, иначе вместо настройки только ухудшите ситуацию и неизбежно попадёте к мастеру, где придётся платить деньги. И последнее: не крутите винт качества смеси без особой причины, это влияет на расход топлива и срок службы свечей зажигания.

Какой сальник коленвала ставить на ВАЗ 2109, когда менять?

Оригинальный номер 2108-1005034, средняя цена 62 руб.

• Elring 546.968 — 57 руб.
• Reinz 80-33653-10 — 49 руб.
• Corteco 12016518B — 83 руб.

Периодичность замены — раз в три года или при каждой замене ремня ГРМ.

Ключом «на 17» отворачиваем пробку поддона картера и сливаем масло в емкость объемом не менее 4 л. Продолжительность слива масла – не менее 10 мин. Заворачиваем сливную пробку.

Ключом «на 10» отворачиваем два боковых болта передней крышки ГРМ.

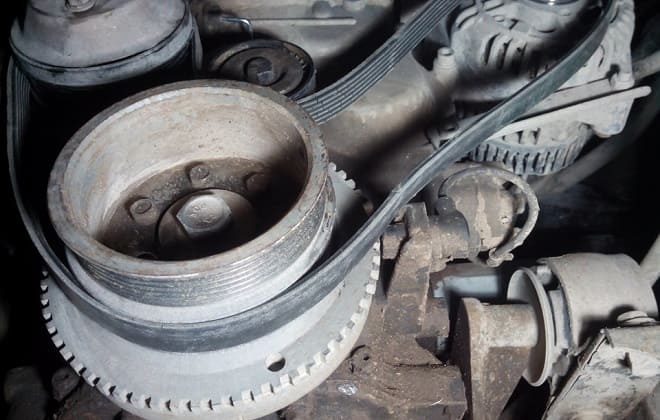

И ещё один в центре. Снимаем крышку ГРМ. Снимаем ремень привода генератора.

Снимаем правое колесо и пластиковый щиток моторного отсека. Головкой «на 19» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива.

Проворачиваем нижний шкив до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ.

Сняв резиновую заглушку в верхней части картера сцепления убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления.
