Самостоятельная регулировка карбюратора ваз 2108

Важные мелочи

Любые «Солексы» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Нужно отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По причине этого следует регулярно менять топливные фильтры. Чтобы повысить надежность, можно установить инжекторный топливный фильтр. Это выйдет немного дороже, но зато можно увеличивать интервал между ревизией агрегата.

Если решение установить карбюратор «Солекс» на классику принято, то кроме карбюратора могут понадобиться дополнительные запасные части. Агрегат может быть установлен с воссозданием системы ЭПХХ или же без нее – останется только неподключенный электромагнитный клапан. Проще всего обойтись этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5 % экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрывать подачу горючего в канал холостого хода «Солекса» (ведь блок ЭПХХ не устанавливается штатно), необходимо удалить иглу клапана из корпуса. Но проще всего подключить клапан от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы нужно заглушить «обратку» пробкой или же подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Регулировка пускового устройства Солекс 21083 (на снятом карбюраторе)

Цель регулировки пускового устройства

Необходимо выставить максимально точные значения пусковых зазоров у кромок воздушной заслонки и дроссельной заслонки первой камеры карбюратора. А так же добиться слаженности и синхронности в работе деталей пускового устройства.

Необходимые инструменты, запчасти и приспособления

Шлицевая отвертка с тонким лезвием

Рожковые ключи на «7» и на «8»

Круглый щуп, сверло или проволока диаметром 1 мм и 2,5 мм

Схема величин пусковых зазоров карбюратора Солекс 21083

Проверка и регулировка пускового зазора «Б» (у кромки дроссельной заслонки)

Проверка. Полностью закрываем воздушную заслонку, вращая ее рычаг управления против часовой стрелки. Дроссельная заслонка первой камеры при этом должна слегка приоткрыться так как на регулировочный винт, установленный на ее рычаге, воздействует нижний профиль рычага управления воздушной заслонкой.

Сверлом или щупом диаметром 1 мм замеряем величину появившегося зазора между ее кромкой и стенкой смесительной камеры. Сверло должно входить свободно, с легким защемлением.

Регулировка. В случае если зазор не соответствует норме, увеличиваем или уменьшаем его, вращая регулировочный винт. Винт упирается в нижний профиль рычага управления воздушной заслонкой. Вращаем его либо шлицевой отверткой, либо ключом на «7». При этом дроссельная заслонка будет либо открываться. либо наоборот, закрываться.

В случае если регулировочный винт «закис» очищаем его от загрязнения и обрабатываем проникающей жидкостью. Снова проверяем величину пускового зазора и при необходимости повторно проводим регулировку.

Проверка и регулировка пускового зазора «А» (у кромки воздушной заслонки)

Проверка. При полностью закрытой воздушной заслонке отверткой утапливаем шток вовнутрь корпуса механизма приоткрывателя. Воздушная заслонка при этом немного приоткроется. Удерживая шток, вставляем сверло диаметром 3 мм между кромкой приоткрытой воздушной заслонки и стенкой смесительной камеры. Сверло должно входить свободно без защемления.

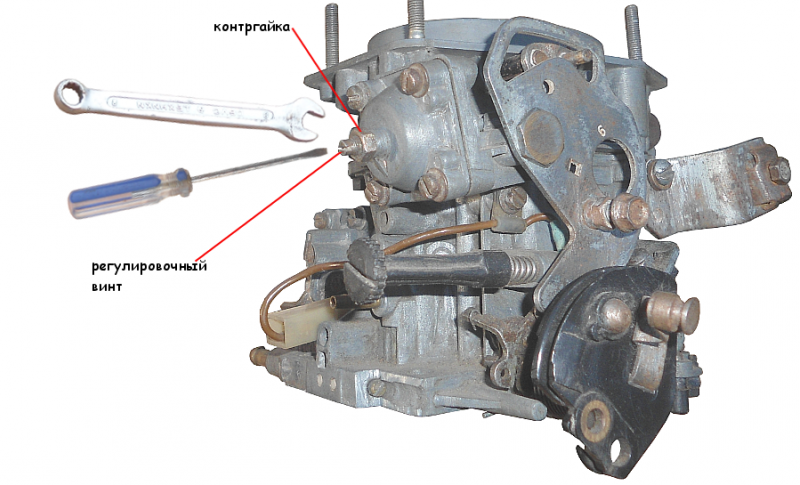

Регулировка. Если величина зазора не соответствует норме, регулируем перемещение штока приоткрывателя. Для этого ключом на «8» ослабляем затяжку контргайки регулировочного винта в крышке приоткрывателя. Шлицевой отверткой вращаем регулировочный винт. Отворачиваем его для увеличения пускового зазора. Заворачиваем для уменьшения. Проводим еще раз проверку величины зазора и при необходимости еще раз регулировку.

Примечания и дополнения

Регулировка пускового устройства приведенная выше подходит для всех модификаций карбюраторов Солекс, но следует учитывать, что пусковые зазоры у разных моделей карбюраторов несколько различаются. Поэтому перед проведением регулировки следует ознакомиться с таблицей величин пусковых зазоров Солекс.

Помимо установки пусковых зазоров следует иметь ввиду, что на нормальную работу ПУ так же влияет целостность диафрагмы в ее корпусе, загрязненность штока перемещения воздушной заслонки, подвижность рычага управления воздушной заслонкой и всего ее привода.

Запуск холодного двигателя автомобиля при низких температурах всецело возложен на пусковое устройство карбюратора Солекс. Оно отвечает за приготовление богатой топливной смеси для обеспечения уверенного пуска, а так же за некоторое ее обеднение сразу после пуска. Все это достигается путем полного закрытия воздушной и некоторого приоткрытия дроссельной заслонки 1-й камеры, при вытянутой на себя рукоятке «подсоса» (пусковое устройство взводится), а так же возможности небольшого приоткрытия воздушной заслонки после пуска двигателя.

Зазор «Б» появляется при полностью закрытой воздушной заслонке. Он необходим для увеличения разрежения в смесительной камере (чтобы топливо истекало из распылителя диффузора даже при малой частоте вращения коленчатого вала) и обеспечения попадания топливной смеси из распылителя диффузора во впускной коллектор и далее в цилиндры двигателя при его пуске.

Зазор «А». Этот зазор возникает при пуске двигателя – воздушная заслонка приоткрывается на его величину, чтобы обеспечить приток лишнего воздуха призванного несколько обеднить топливную смесь (чтобы не «залило» свечи зажигания).

Еще статьи по регулировке карбюратора Солекс 21083 (2108, 21081)

голос

Рейтинг статьи

Важные моменты

• Перед тем как регулировать карбюратор, рекомендуется провести его самоочистку. Для этого в бензобак заливается специальная жидкость для чистки карбюраторов, двигатель запускается и работает (объём заливаемой жидкости и время работы двигателя всегда указываются на ёмкости с чистящей жидкостью и зависят от конкретной марки). Иногда этой меры бывает достаточно, чтобы избавиться от вышеуказанных признаков неисправности карбюратора и обойтись без его тонкой регулировки.
• Если самоочистка не помогла, выход один: необходимо снять и промыть карбюратор. Для промывки используются как специальные жидкости, так и обычный керосин. Категорически не рекомендуется для удаления загрязнений использовать кисточки или ворсистую ветошь. Волоски и ворсинки, оставшись в мелких отверстиях карбюратора, могут свести на нет все усилия по его очистке. Оптимальный вариант: тщательная промывка в специальной жидкости, а затем продувка всех мелких отверстий сжатым воздухом.
• Перед тем как снимать карбюратор и чистить его внутри, рекомендуется тщательно очистить его снаружи. Причём очищать нужно не только сам карбюратор, но и все детали, находящиеся рядом с ним. Необходимо помнить: любая грязь, оставшаяся на прилегающих деталях, может попасть в чистый карбюратор, когда он будет устанавливаться обратно в двигатель. И если это произойдёт, всю процедуру очистки придётся начинать заново.

Для того чтобы карбюратор работал правильно, следует уделять внимание не только его настройке, но и очистке. Если какой-то из этих процедур пренебречь, то карбюратор вскоре вновь выйдет из строя

Кроме того, внимание следует обратить не только на качество бензина, но и на состояние воздушного фильтра автомобиля, так как в некоторых случаях именно изношенный фильтр оказывается причиной быстрого загрязнения карбюратора.

Установка холостого хода

После правильного выставления уровня бензина рекомендуется прогреть мотор до рабочей температуры. Затем двигатель глушат и проводят установку холостого хода. Правильно отрегулированный двигатель должен успешно проявлять свои оптимальные функциональные характеристики.

Инструкция:

1. Отвёрткой плоской формы нужно нащупать винт качества смеси, расположенный в подошве карбюратора.
2. Винт заворачивается до упора по часовой стрелке. Применять силу нельзя. В противном случае резьба окажется сорванной.
3. От достигнутого положения нужно сделать 5–6 оборотов назад.
4. Мотор нужно завести, после чего устраняется подсос. Винтом устанавливают минимальные обороты с учётом того, что мотор должен стабильно работать. В штуцере должно быть выставлено минимальное разрежение. Оптимальные показатели оборотов — 500–1200. Если показатель вписывается в указанные границы, карбюратор исправлен и настроен, благодаря чему готов к полноценной работе.
5. Теперь нужно заворачивать винт. Основной показатель достигнутого результата — начало неустойчивой работы мотора. Для стабильного функционирования двигателя придётся сделать 1–1,5 оборота назад. Желательно выполнять подобные действия медленно. Если же торопиться, хороших результатов не удастся достичь.
6. Винтом нужно выставить обороты на показателе около 850–900. Чаще всего эти характеристики на ВАЗ успешно воспринимаются, позволяя рассчитывать на достойную езду на автомобиле. Если же отмечаются какие-либо отклонения, нужно немного отвернуть винт и гарантировать коррекцию стандартных показателей.
7. Пункты 5 и 6 повторяются до тех пор, пока не удастся найти оптимальное соотношение для стойкой работы мотора и минимального разрежения в автомобильной трубке.

Тюнинг

Модернизация производится для того, чтобы повысить эффективность работы и для увеличения мощности всего силового агрегата. Существуют такие варианты тюнинга:

Замена иглы клапана и установка нового уровня в поплавковой камере. При выполнении данного действия можно обеспечить более установившуюся работу карбюратора. Не стоит забывать и о предотвращении появления переобеднённой топливной смеси на режимах с высокой мощностью. При использовании резиновой запорной иглы можно достичь стабильное поддерживание определенного уровня оборотов.

Схема разборки карбюратора Солекс.

Дроссельное распиливание. Необходимо совершить правильный подбор сечений отверстий ДЗ, а именно немного меньших, чем оптимальных. При совершении данного действия уменьшается выброс СО2, расход бензина уменьшается примерно на 2%. Также изменениям подвергнется и режим холостого хода — будет осуществляться более равномерное разделение топливовоздушной смеси по цилиндрам.

Полировка диффузоров. Данная процедура призвана уменьшить аэродинамические потери и увеличить скорость потока.

Также существует вариант самостоятельной модернизации карбюратора СОЛЕКС. Его суть заключается в сглаживании углов, расточке и шлифовке поверхностей. Операцию проводит в следующей последовательности:

• демонтируем и разбираем карбюратор
• отделяем верхнюю часть карбюратора от корпуса, чистим его, промываем и продуваем сжатым воздухом
• вынимаем ось дроссельной заслонки и стачиваем её
• проводим разборку и чистку нижней части карбюратора
• вынимаем заслонки с осями
• осуществляем закругление оси воздушной заслонки
• проводим сборку дроссельного механизма и стачиваем все острые углы и неровности
• проводим установку трубок ускорительного насоса в обе камеры
• при помощи наждачной бумаги сглаживаем неровности смесительной камеры.

Кратко о ключевых компонентах карбюратора «восьмерки»

Карбюратор «Солекс 1107010», который стоит на Ладе 2108, является эмульсионным устройством с двумя камерами. Он имеет дроссельную заслонку с тросовым приводом (механика). В нижней камере карбюратора располагаются заслонки и поплавковое отделение. Также в ней имеется корпус со специальными диффузорами. В верхней камере предусмотрена крышка, накрывающая корпус, и топливные штуцеры. Эта крышка оснащена шпильками (они крепят воздушный фильтр) и фланцем.

В конструкции «Солекс 1107010» предусмотрено наличие ряда ключевых узлов:

• ускорительный насос;
• поплавковое устройство;
• система управления дросселем;
• принудительная система экономайзера холостого хода;
• две камеры и их дозирующие механизмы;
• пусковое устройство (управляется вручную);
• эконостат;
• система холостого хода.

Кроме того, в карбюраторе имеется множество других механизмов и отдельных деталей, которые обеспечивают его стабильную работу.

О чём нужно помнить

Вторая камера не должна как-либо менять свои характеристики при настройке карбюратора. Чаще всего достаточно правильно настроить заводские жиклёры. Для компенсации недостатка жиклёров и первой камеры используют эконостат. В чём заключается его суть? Эконостат позволяет гарантировать полное разрежение, когда дополнительный бензин успешно высасывается. Такая схема требуется на высоких оборотах для улучшения состава топлива. Если хочется совершенных характеристик, требуется установить усовершенствованные жиклёры с подбором по первой схеме.

Автомобилисты должны помнить: регулировка карбюратора ВАЗ-2108 определяет функциональность автомобиля.

Если статья оказалась полезной, напишите нам.

Лучшие цены и условия на покупку новых авто

Кредит 4.5% / Рассрочка / Trade-in / 95% одобрений / Подарки в салоне

Мас Моторс

Одним из главных устройств «восьмерки», которое осуществляет дозирование бензина, отвечает за правильное формирование горючей смеси и за ее подачу в строгих дозах в цилиндры мотора, считается карбюратор ВАЗ 2108.

Ускорительный насос

От ускорительного насоса зависит, какой объём бензина будет расходоваться при езде на машине. Кроме этого, определяются оптимальные показатели ускорения автомобиля.

Для начала его работы используют кулачок, являющийся частью ускорительного насоса. Для мотора УЗАМ кулачок ускорительного насоса должен обладать самыми большими размерами.

Поток используемого топлива должен быть ровным. В противном случае можно заподозрить серьёзные неполадки в работающем ускорительном насосе. Появление мизерной струйки или небольших капель заставляет сомневаться в стабильной работе оборудования.

Обязательное требование — правильное регулирование положение носика. Бензин должен проходить следующий путь:

• проём между диффузором и установленной дроссельной заслонкой;
• направление в коллектор.

Если бензин польётся на заслонку или диффузор, появляется риск того, что автомобиль не сможет показать оптимальных своих параметров во время запуска мотора.

За правильной работоспособностью ускорительного носика нужно следить, так как от этого зависит, сможет ли карбюратор Солекс успешно работать.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса

Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко

Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры

Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Ускорительный насос

От ускорительного насоса зависит, бензина будет расходоваться при езде на машине. Кроме этого, определяются оптимальные показатели ускорения автомобиля.

Для начала его работы используют кулачок, являющийся частью ускорительного насоса. Для мотора УЗАМ кулачок ускорительного насоса должен обладать самыми большими размерами.

Поток используемого топлива должен быть ровным. В противном случае можно заподозрить серьёзные неполадки в работающем ускорительном насосе. Появление мизерной струйки или небольших капель заставляет сомневаться в стабильной работе оборудования.

Обязательное требование — правильное регулирование положение носика. Бензин должен проходить следующий путь:

• проём между диффузором и установленной дроссельной заслонкой;
• направление в коллектор.

Если бензин польётся на заслонку или диффузор, появляется риск того, что автомобиль не сможет показать оптимальных своих параметров во время запуска мотора.

За правильной работоспособностью ускорительного носика нужно следить, так как от этого зависит, сможет ли успешно работать.

Применяемость и модификации карбюратора 2108 Солекс

Неисправности, регулировка, настройка и ремонт различных моделей имеет много общего. Это связано с тем, что принцип работы систем, устройств и механизмов карбюраторов в основе своей одинаков. Различия связаны с конструктивными особенностями некоторых модификаций. Ниже приведен перечень основных модификаций карбюратора Солекс.

Применяемость и модификации карбюратора Солекс

ДААЗ 2108-1107010 является базовым карбюратором для всего семейства, устанавливался на автомобили 2108, 2109 с двигателем 1.3 литра.

ДААЗ-21081-1107010 устанавливался на двигатели объемом 1.1 литра автомобилей ВАЗ-21081, 21091, ЗАЗ-1102 «Таврия».

ДААЗ-21083-1107010 устанавливался на двигатели 1.5 литра автомобилей ВАЗ-21083, 21093, 21099.

ДААЗ-21083-1107010-31 устанавливался на автомобили 2108, 2109, 2110, 2111 с двигателем 1.5. Имеет полуавтоматическое пусковое устройство.

ДААЗ-21083-1107010-35 устанавливался на автомобили ВАЗ-2108, 2109 с двигателем 1.5. Идентичен с предидущим. Отличие в двухступенчатом полуавтоматическом пусковом устройстве, оно двухступенчатое (зима-лето).

ДААЗ-21083-1107010-62 устанавливался на атомобиль ВАЗ-2109, 2115 с двигателем 1.5. Имеет электронное управление составом топливной смеси.

ДААЗ-21083-1107010-05 устанавливался на автомобили ВАЗ-2109 с двигателем 1.5 и микропроцессорной системой зажигания.

ДААЗ-21412-1107010, ДААЗ- 21412-1107010-30 устанавливался на автомобили АЗЛК-2141-01и АЗЛК-2141-23 с двигателями УАЗАМ-331(1.5 литра) и УАЗАМ-3313 (1.8 литра). У них отсутствует штуцер слива топлива и второй карбюратор приспособлен под микропроцессорную систему зажигания.

ДААЗ-1111-1107010 устанавливался на двигатели ВАЗ-1111(0.65 литра) и ВАЗ-11113 (0.75 литра) автомобилей ВАЗ-1111, ВАЗ-11113 «Ока». Конструктивно он имеет довольно большие различия с базовым карбюратором 2108 (поплавковая камера, экономайзер, привод дроссельных заслонок).

Для заднеприводных моделей автомобилей ВАЗ выпускались несколько модификаций карбюратора 2108. Они имеют схожее строение, но имеют тяговый привод дроссельных заслонок и отсутствие обратного слива топлива в бензобак.

ДААЗ-21051-1107010 устанавливался на двигатель ВАЗ-2103 (1.5 литра) автомобиля ВАЗ-2105 и двигатель ВАЗ-21011 (1.3 литра) автомобиля ВАЗ-21072.

ДААЗ-21053-1107010 устанавливался на двигатель ВАЗ-21074 (1.6 литра) автомобиля ВАЗ-2107 и аналогичный двигатель автомобиля ВАЗ-21061.

ДААЗ-21051-1107010-30 поставлялся в качестве запасной части к двигателю ВАЗ-2105 (1.3 литра) автомобилей ВАЗ-2104 и ВАЗ-2105.

ДААЗ-21053-110701-62 устанавливался на двигатели ВАЗ объемом 1.5, 1.3, и 1.6 автомобилей ВАЗ-2107, ВАЗ-21072, ВАЗ-21074. У карбюратора этой модели имеется полуавтоматический привод воздушной заслонки.

ДААЗ-21073-1107010 устанавливался на двигатели ВАЗ объемом 1.6 и 1.7 литра полноприводных автомобилей ВАЗ-2121, ВАЗ-21213 «Нива». На карбюраторе имеется всего один распылитель ускорительного насоса в первую камеру.

Необходимо отметить, что практически все модификации карбюратора 2108 Солекс имеют отличные друг от друга тарировочные данные.

Примечания и дополнения

— Применяемость карбюраторов Солекс на различных моделях автомобилей (не только ВАЗ) сведена в таблицу на странице «Таблица применяемости карбюраторов Солекс на разных моделях автомобилей».

Источник

Кратко о ключевых компонентах карбюратора «восьмерки»

Карбюратор «Солекс 1107010», который стоит на Ладе 2108, является эмульсионным устройством с двумя камерами. Он имеет с тросовым приводом (механика). В нижней камере карбюратора располагаются заслонки и поплавковое отделение. Также в ней имеется корпус со специальными диффузорами. В верхней камере предусмотрена крышка, накрывающая корпус, и топливные штуцеры. Эта крышка оснащена шпильками (они крепят воздушный фильтр) и фланцем.

В конструкции «Солекс 1107010» предусмотрено наличие ряда ключевых узлов:

• ускорительный насос;
• поплавковое устройство;
• система управления дросселем;
• принудительная система экономайзера холостого хода;
• две камеры и их дозирующие механизмы;
• пусковое устройство (управляется вручную);
• эконостат;
• система холостого хода.

Кроме того, в карбюраторе имеется множество других механизмов и отдельных деталей, которые обеспечивают его стабильную работу.

Настройка жиклёров

Жиклёры разрешается настраивать только с учётом того, как они должны работать. При ином раскладе действия не принесут желаемого результата. Жиклёр двигателя требуется для успешного прохождения воздушного потока через отверстие диффузора. Большой объём силового агрегата приведёт к успешному засасыванию воздуха мотором. В карбюраторах, которые рассчитаны под большой объём моторов, принято устанавливать небольшие жиклёры. Соответствие всех устанавливаемых жиклёров — обязательное требование. Правильно установленные жиклёры гарантируют успешную работу мотора ВАЗ-2108 Солекс.

Как отрегулировать карбюратор ВАЗ 2108 своими руками

1. Открывается капот автомобиля, с поверхности карбюратора удаляются все загрязнения, снимается воздушный фильтр.

2. После очистки проверяется натяжение троса дроссельной заслонки. Натяжение не должно быть слишком сильным. Вместе с тем провисания тоже наблюдаться не должно. Для регулировки натяжения гайка наконечника, находящаяся на защитной рубашке троса, зажимается рожковым ключом на 13, а контргайка при этом ослабляется другим ключом.

3. После ослабления троса устанавливается нужное расстояние между наконечником и гайкой. Правило таково: когда педаль газа не нажимается, заслонка полностью закрывается. Когда педаль полностью нажимается — заслонка полностью открывается.

4. После выставления нужного расстояния контргайка затягивается, длина троса заслонки надёжно фиксируется.
5. Теперь проверяется длина свободного хода тяги воздушной заслонки. Когда рукоятка привода нажимается полностью, заслонка находится в положении «открыто». Если этого не наблюдается, требуется регулировка.
6. Болт, которым тяга крепится к рычагу, ослабляется рожковым ключом на 10.
7. Далее рычаг заслонки поворачивается, после чего рукоятка привода утапливается в корпус.
8. Трос тяги воздушной заслонки зажимается плоскогубцами, вытаскивается из защитной рубашки на необходимую длину, после чего крепёжный болт затягивается.

9. Рукоятка привода вытягивается, при этом контролируется угол закрытия воздушной заслонки. Если оказывается, что закрытие неполное, крепёжный болт снова отворачивается и защитная рубашка на тросе немного сдвигается. Эти манипуляции производятся до тех пор, пока закрытие заслонки при вытянутом рычаге привода не будет полным.

10. Теперь регулируется пусковое устройство карбюратора. Для этого рукоятка привода воздушной заслонки полностью вытягивается из корпуса.
11. Двигатель автомобиля запускается.

12. Заслонка с помощью отвёртки открывается приблизительно на треть.

13. После этого рожковым ключом на 7 подтягивается винт, регулирующий объём подаваемой топливной смеси. Он затягивается до тех пор, пока скорость вращения двигателя не достигнет 3300 об/мин (показания в ходе регулировки снимаются с помощью тахометра).
14. Как только вышеуказанная цифра достигнута, заслонка аккуратно закрывается, после чего начинается постепенное ослабление контргайки. Ослаблять её нужно до тех пор, пока скорость не достигнет 2900 об/мин.
15. Как только эта цифра достигается, гайка фиксируется, а воздушный фильтр ставится на место.

16. Для регулирования режима холостого хода количество оборотов коленвала доводится до максимума. Делается это с помощью винта, регулирующего качество топливной смеси.

17. Затем с помощью винта, регулирующего объём подаваемой смеси, количество оборотов коленвала снижается до тех пор, пока не достигается уровень, который превышает оптимальный уровень холостого хода на 100 об/мин.
18. После этого с помощью винта для регулировки качества смеси обороты коленвала вновь снижаются до нормального значения (оно указывается в инструкции по эксплуатации автомобиля). На этом регулировка холостого хода заканчивается.

Что делать, если пропала искра

Причины, по которым пропала искра, обычно следующие:

• Работоспособность коммутатора нарушена;
• Функционирование датчика Холла некорректное;
• Катушка зажигания вышла из строя;
• Окислились или загрязнились контакты;
• Случился пробой высоковольтного провода;
• Работоспособность замка зажигания нарушена, нужен ремонт.

Есть еще причина, следствием которой является ситуация, что искра пропала – свечи зажигания, а точнее контакты, стали черные от нагара. Искра может пропасть, если угол опережения зажигания у карбюратора выставлен неправильно. Причин, по которым пропадает искра, а двигатель не заводится, может быть и больше, нужно проверять карбюратор на неисправности и при необходимости выполнять ремонт.

Устранение других неисправностей

Среди мелких неполадок чаще всего встречаются проблемы с холостым ходом. Они решаются в зависимости от причины:

1. Не срабатывает электрический клапан, открывающий жиклёр холостого хода. Проверьте подачу напряжения к нему при включённом зажигании, а потом выкрутите клапан и посмотрите, как он втягивает иглу. Если этого не происходит, замените деталь.
2. Засорился жиклёр холостого хода. Опять же, открутите клапан и продуйте калиброванное отверстие.
3. Раскисло резиновое уплотнительное кольцо на клапане. В результате возникает подсос воздуха, отчего мотор работает нестабильно. Поменяйте уплотнение.
4. Порвалось или раскисло резиновое колечко, уплотняющее канал холостого хода. Надето на тонкую трубочку из латуни, запрессованную в корпус карбюратора. Чтобы до неё добраться, надо демонтировать крышку агрегата.
5. Засорились каналы, подающие топливную смесь для работы на холостом ходу. Вопрос решается промывкой и продувкой, как это описывалось в предыдущем разделе.

Клапан холостого хода с жиклером

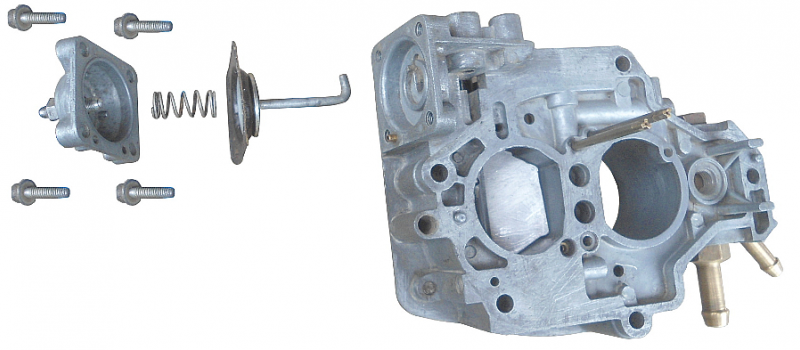

Замена диафрагмы пускового устройства

Когда машина глохнет при холодном запуске, нужно поменять диафрагму пускового механизма. Из-за прорыва она не оттягивает воздушную заслонку, отчего двигатель «задыхается». Узел находится с правой стороны (по ходу движения), его квадратная крышка держится на 4 винтах. Открутите их и смените диафрагму.

Замена диафрагмы насоса — ускорителя

Когда при нажатии на акселератор и разгоне авто ощущается «провал», ваши действия должны быть такими:

1. Проверьте диафрагму насоса — ускорителя, расположенную под крышкой на левой стенке карбюратора (по направлению движения машины). Если она порвалась, замените.
2. Демонтируйте корпус воздушного фильтра и верхнюю крышку «Солекса». Под ней отыщите распылители, встроенные в диффузоры подачи топлива. Подденьте их отвёрткой, вытащите и продуйте. Поменяйте резиновое колечко, если оно порвалось.
3. Попробуйте, насколько хорошо рычаг насоса-ускорителя нажимает на диафрагму. При обнаружении люфта смените этот рычажок.

Распылители извлекаются с помощью отвёртки

Последняя неисправность кроется в электронном блоке ЭПХХ, управляющем работой электрического клапана. Если «восьмёрка» глохнет при движении накатом на передаче, то причина — именно этот блок. Поменять его не проблема, цена этой детали невелика.

Замена блока ЭПХХ

Как правило, после устранения перечисленных неполадок регулировка карбюратора не требуется. Но если вы заметили изменение оборотов в ту или иную сторону, то настройки можно слегка подкорректировать.

Когда нужна регулировка

Прежде чем браться за отвёртку и начинать крутить винты топливного агрегата, надо уяснить один важный момент. Он заключается в следующем: регулировка карбюратора «Солекс» – это не отдельная операция, а завершающий этап процедуры устранения неисправности либо его плановой очистки. Единственное исключение — ситуация, когда настройки были случайно или по незнанию изменены вами либо кем-то другим.

Карбюратор Solex — общий вид

О перебоях с подачей топливовоздушной смеси в двигатель, связанных с неполадками «Солекса», свидетельствуют такие признаки:

• автомобиль начал глохнуть на холостом ходу;
• расход топлива поднялся сверх нормы и сопровождается нестабильной работой силового агрегата;
• холодный двигатель заводится и сразу глохнет, приходится делать несколько попыток, манипулируя рычагом «подсоса» и педалью акселератора;
• при нажатии на газ возникает «провал», разгонная динамика отсутствует полностью;
• машина глохнет на ходу, когда вы отпускаете педаль акселератора во время движения накатом.

Износ свечей зажигания тоже приводит к повышению расхода бензина и появлению провалов

Момент второй: устранение далеко не каждой неполадки заканчивается настройкой подачи топлива. Подробнее вопрос будет освещён далее, вместе со способами ремонта распространённых поломок карбюратора «восьмёрки». Но в некоторых случаях без регулировки не обойтись:

• после снятия или разборки «Солекса» с целью ремонта;
• по факту результативной очистки либо продувки каналов агрегата;
• после замены колец или всей поршневой группы в двигателе автомобиля;
• в результате перенастройки угла опережения в системе зажигания, замены высоковольтных проводов либо установки новых свечей.
