Проведение настроек

Прежде чем начинать работу, потребуется выставить правильно зажигание, убедившись, что система работает в полноценном режиме. В ином случае может оказаться, что произойдут необратимые сбои.

Прогреваем двигатель до такой степени, чтобы его температура поднялась примерно до 40 градусов. Выполняем следующие пункты:

• необходимо винт качества вращать до такого уровня против часовой стрелки, чтобы двигатель вышел на максимальное вращение;
• регулировку качества смеси также вращаем на максимальные значения тахометра;
• на третьем этапе осуществляется тонкая настройка качества смеси, однако, для этого формируем степень контрольных оборотов не более 800-850 об/мин.

Холостой ход будет настроен.

Проблемы с воздушной заслонкой приводят к стабильному снижению оборотов. Двигатель станет без видимых причин глохнуть. В операции потребуется ключ на 8 и плоская отвертка. Утапливаем подсосный шток по максимуму. Тяговый зажимной болт выкручиваем как можно дальше по резьбе. После это ставим пружину и поджимаем винтик. Проводим мониторинг работоспособности.

Для регулировки привода воздушной заслонки потребуется напарник. Из инструмента стоит запастись рожковым ключом на 8 и штангелем и небольшим фонариком.

В салоне подсос опускаем в максимально утопленное положение и выжимаем газ педалью. В такой позиции дроссельная заслонка должна быть открыта наибольшим образом. При возврате педали в поднятое положение заслонка станет перекрывать камеру максимально без видимых зазоров. Стоит учитывать, что при этом наибольшая длина тяги будет 8 см.

В процессе работы не стоит перепутывать жиклеры топливные с воздушными. У первых маркировка снаружи «112», а у вторых – «150». В противном случае понизится мощность мотора и потеряется разгонная динамика.

Чистка, дефектовка, проверка карбюратора ВАЗ 2107

Для полного обслуживания необходимо узел демонтировать с авто. Делается это путем демонтажа корпуса воздушного фильтра, отсоединения от узла патрубков, трубок, тросов и провода электромагнитного клапана. После остается только открутить 4 гайки крепления карбюратора к впускному коллектору и снять узел.
Карбюратор «Озон» включает в себя три части. Работы с каждой из них лучше проводятся поочередно: сняли одну – разобрали, очистили, собрали и переходим к следующей составляющей.

Крышка карбюратора

Начинаем с крышки. Обслуживание включает в себя такие этапы:

1. Откручиваем винты крепления крышки.
2. Отсоединяем телескопический привод управления воздушной заслонкой.
3. Снимаем с корпуса крышку вместе с пусковым устройством и поплавком.
4. Отвинчиваем винты крепления пускового устройства и отсоединяем тягу от рычага оси заслонки.
5. Извлекаем ось поплавка и снимаем поплавок вместе с запорной иглой.
6. Откручиваем пробку фильтра, установленного на штуцере подачи топлива (если пробка не откручивается, нанесите по ней несколько несильных ударов ключом). Извлекаем фильтрующий элемент (сетку).
7. Снимаем прокладку.
8. Крышку отмываем от грязи. Каналы в ней продуваем с использованием чистящего средства (если средства нет под рукой, можно продувку делать сжатым воздухом).
9. Промываем и продуваем фильтрующую сетку. Ставим ее на место и закручиваем пробку.
10. Осматриваем состояние запорной иглы (резиновой манжеты на ней). Устанавливаем поплавок с иглой на место.
11. Проверяем положение поплавка (влияет на уровень в поплавковой камере). Делается это так — переворачиваем крышку вертикально (чтобы запорная игла закрыла канал подачи) и замеряем расстояние от поплавка в поверхности крышки. Расстояние составляет 6,5 мм, при таком показателе уровень соответствует норме. Если не сходится, регулируем и настраиваем положение поплавка подгибанием язычка.
12. Проверяем герметичность запорной иглы. Для этого переворачиваем крышку поплавком вверх и создаем разряжение во впускном штуцере ртом (вытягиваем воздух из штуцера). Если запорная игла «не держит», заменяем ее.
13. С помощью разрежения проверяем целостность диафрагмы пускового устройства (при создании разрежения шток устройства должен перемещаться). При надобности ремонтируем пусковое устройство с использованием новой мембраны из ремкомплекта.
14. Устанавливаем пусковое устройство на крышку карбюратора (заменив уплотнительную манжету устройства), соединяем тяги и телескопический привод.

После укладываем новую прокладку и откладываем крышку в сторону.

Ещё кое-что полезное для Вас:

• Как отрегулировать холостой ход на карбюраторе
• Регулировка и настройка карбюратора на ВАЗ 2109
• Почему машина начинает дергаться при движение — основные причины

Корпус

Следующий этап – очистка и дефектовка корпуса:

Демонтируем вакуумный привод заслонки второй камеры.
Отсоединяем корпус дроссельных заслонок, открутив крепежные винты (снизу его).
Отсоединяем ускорительный насос вместе с диафрагмой.
Выкручиваем воздушные и топливные жиклеры (запомните или пометьте, где какой стоял), извлекаем эмульсионные трубки, установленные под воздушными жиклерами.
Откручиваем распылитель ускорительного насоса.
Выкручиваем перепускной жиклер ускорителя.
Отвинчиваем электромагнитный клапан холостого хода.
Извлекаем диффузоры.
Осматриваем жиклеры и каналы снятых деталей на загрязненность, если нужно, промываем их.
Проверяем нижнюю плоскость корпуса (которой он прилегает к корпусу дроссельных заслонок) на изгиб

При обнаружении изгиба корпус замените или выровняйте.
Продуваем каналы (можно просто забрызгивать чистящее средство во все видимые отверстия).
Проверяем работоспособность вакуумного привода дроссельной заслонки 2-ой камеры.
Проверяем плотность посадки диффузоров.
Ставим на место снятые детали (важно не перепутать их месторасположение) и вспомогательные узлы.
Заменяем прокладку.. После этих операций откладываем корпус в сторону

После этих операций откладываем корпус в сторону.

Корпус дроссельных заслонок

Следующий этап – настройка корпуса дросселей:

• Выкручиваем винты «качества» и «количества»;
• Тщательно очищаем корпус и продуваем каналы в нем;
• Заменяем манжеты на винтах и ставим на место;

После обслуживания каждой составляющей карбюратора, еще их внимательно осматриваем на правильность сборки.
Далее собираем составные части воедино и устанавливаем карбюратор на место, предварительно заменив прокладку под ним и тщательно очистив посадочную поверхность на впускном коллекторе.

Как поменять прокладку

В разные годы на ДААЗ устанавливались прокладки из самых различных материалов: термостойкий картон, паронит, металл. Основная функция прокладки — это создать максимально надёжное и плотное соединение между корпусом карбюратора и поверхностью впускного коллектора двигателя. Только так может быть обеспечена нормальная работа силового агрегата.

После демонтажа карбюратора требуется осмотреть прокладку на наличие деформаций, разрывов или сильных вмятин. Завод-производитель рекомендует менять уплотнитель после каждого снятия карбюратора.

Слева — новая, в центре — при первом демонтаже карбюратора, справа — после 3 лет эксплуатации авто

Прокладка подбирается по типу старой. Нельзя устанавливать прокладку из другого материала или с изменением формы — она не сможет обеспечить надлежащего стыка между частями механизмов.

Процедура замены прокладки не представляет сложностей:

1. На шпильки крепления карбюратора насаживается новая прокладка.

2. Перед этим нужно прочистить место посадки от копоти и загрязнений.

3. Необходимо установить прокладку в том же положении, в котором находилась старая.

4. После чего на неё установить карбюратор и до упора закрутить фиксирующие гайки.

Конструкция карбюратора озон и принцип работы

Автомобили семейства ваз, оснащались карбюраторами озон, имели больший ряд преимуществ перед предшественниками. Отличие заключалось в более прочном корпусе, в который устанавливались внутренние элементы системы, для исключения последствий от температурных воздействий, механических ударов.

Карбюратор ДААЗ «ОЗОН» (вид со стороны привода дроссельных заслонок): 1 — корпус дроссельных заслонок; 2 — корпус карбюратора; 3 — пневмопривод дроссельной заслонки второй камеры; 4 — крышка карбюратора; 5 — воздушная заслонка; 6 — пусковое устройство; 7 — трехплечий рычаг управления воздушной заслонкой; 8 — телескопическая тяга; 9 — рычаг, ограничивающий открытие дроссельной заслонки второй камеры; 10 — возвратная пружина; 11 — шток пневмопривода.

• Две главные системы дозировки топлива;
• Сбалансированная поплавковая камера;
• Электромагнитный клапан холостого хода, системы взаимодействия между камерами;
• Воздушная заслонка первой камеры приводится к действию тросиковым приводом;
• Пневматический клапан открытия второй камеры позволяет вступать в работу только по факту определённых нагрузок двигателя;
• Ускорительный насос позволяет подавать обогащенную смесь при резком нажатии на педаль акселератора.

В автомобилях используется карбюратор озон устройство которого позволяет эксплуатировать машину при тяжелых условиях. Ремонт, настройка карбюратора озон 2107 позволяет отрегулировать качество и количество топлива, а жиклеры увеличенного диаметра способствуют работе с топливом наименьшего качества.

Схема эконостата и экономайзера мощностных режимов карбюратора: 1 — дроссельная заслонка второй камеры;2 — главный топливный жиклер второй камеры;3 — топливный жиклер эконостата с трубкой;4 — главный топливный жиклер первой камеры; 5-дроссельная заслонка первой камеры;6 — канал подвода разрежения;7 — диафрагма экономайзера;8 — шариковый клапан;9 — топливный жиклер экономайзера; 10-топливный канал;11 — воздушная заслонка;12 — главные воздушные жиклеры;13 — впрыскивающая труба эконостата.

Устройство карбюратора ОЗОН спроектировано таким образом, чтобы получить максимальную отдачу от автомобиля. Принцип действия основан на целом ряде систем, каждая из которых взаимосвязана, важна в системе. Карбюратор ОЗОН устройство которого состоит из наиболее важных частей:

• Поплавковая камера больше наполняется топливом через игольчатый клапан, предварительно отфильтрованным через специальную сетку;
• В рабочие камеры поступает бензин по жиклерам, соединяющим поплавковую камеру. Смешивание топлива происходит в эмульсионных колодцах с воздухом, поступающим через воздушные жиклеры.
• Перекрытие каналов холостого хода происходит электромагнитным клапаном;
• Для работы авто при режиме ХХ топливо движется по жиклерам к отделениям первой камеры, где поступает в топливопровод;
• За обогащение смеси отвечает экономайзер, который включается в работу при максимальных нагрузках;
• Конструкция ускорительного насоса выполнена в форме шарика, работает под собственным весом, когда бензин переполняет клапан.

Регулировка своими руками

В возможностях каждого автовладельца «шестёрки» или «семёрки» произвести регулировку карбюратора самостоятельно. Регулировочные работы способны усилить динамичные качества автомобиля, а также сократить расход бензина. Несомненно, это важные показатели для любого владельца авто, поэтому стоит ответственно отнестись к проведению регулировки карбюратора.

Подготовительный этап

Перед тем как приступить к работе, необходимо тщательно подготовиться. Этот этап необходим для того, чтобы во время наладки и настройки ничто не отвлекало водителя.

Сначала рекомендуется подготовить рабочее место. Карбюратор должен устанавливаться на ровную и твёрдую поверхность, лучше заранее запастись ветошью, так как возможны потёки бензина. К тому же необходимо позаботиться о том, чтобы помещение, в котором планируется регулировка, хорошо проветривалось и имело качественное освещение.

Второй момент подготовки — это набор необходимых инструментов. Потребуется заранее подготовить комплект гаечных ключей и две отвёртки — крестовую и плоскую с нешироким лезвием.

Далее — найти сервисную книгу на ваш автомобиль. Именно в ней указаны рабочие параметры, с которым нужно будет сверяться во время регулировки.

Как обогатить или обеднить смесь

Обогащение или обеднение топливовоздушной смеси нужно выполнять на холостых оборотах двигателя:

1. Запустить мотор и дождаться, пока он не прогреется до своей рабочей температуры.

2. До упора закрутить винты качества и количества топлива.

3. Далее отвернуть каждый винт на 3 оборота назад.

4. Сверяясь с показателями холостого хода, данными в сервисной книжке ВАЗ, выставить необходимое количество оборотов, регулируя винты в том или ином направлении.

5. То есть принцип регулировки смеси заключается в том, чтобы выставить рекомендуемые производителем обороты холостого хода посредством уменьшения или увеличения обогащения смеси (винт качества) и сокращения/увеличения количества смеси (винт количества).

Внизу в трубке расположен винт качества, а чуть правее в трубке меньшего диаметра — винт количества

Как сократить расход бензина

Основным элементом в карбюраторе считается поплавок. После того как вы провели регулировку обогащения/обеднения смеси, поплавок неизменно встанет на свою ось. Однако он может находиться чуть выше нормы — в этом случае расход потребления горючего будет возрастать. Помимо этого, регулировка поплавка необходима и для того, чтобы снизить токсичность газовых выбросов, так как из-за некачественной герметичности автомобилей ВАЗ часть газов может попасть в салон.

Регулировка поплавкового механизма осуществляется на полностью остывшем моторе. Для того чтобы добраться до него, потребуется снять коробку с воздушным фильтром и открутить крышку карбюратора:

1. Необходима подгонка язычка поплавка.

2. Ход поплавка должен соответствовать рекомендуемому показателю в 8 мм. В том случае, если на ВАЗ 2106/2107 эта величина больше — увеличивается расход горючего, если ниже — появляются потери в динамике.

3. Регулировка фиксаторов и креплений оси позволяет выставить нужный ход.

4. После чего необходимо установить на карбюратор крышку и прикрутить короб фильтра на место.

Подгонка язычка поплавка обеспечивается винтами и фиксаторами

Инструкция по регулировке карбюратора ВАЗ 2107 своими руками.

Прежде чем начать регулировку карбюратора ВАЗ 2107, необходимо помнить основное правило автотехника, которое гласит, что нельзя трогать те вещи, которые не ломаются, или, другими словами, не пробуйте разбирать с целью удовлетворения своего любопытства детали, которые обычно не выходят из строя (одной из таких деталей, к слову, является дозирующая система).

Теперь о самой регулировке. Ее нужно делать в такой последовательности:

• наружная мойка и чистка деталей карбюратора;
• осмотр элементов агрегата на предмет возможного повреждения;
• очистка сетчатого фильтра;
• промывание поплавковой камеры;
• очищение воздушных жиклеров;
• крайний этап — регулировка холостого хода, пускового механизма, поплавковой системы.

Стоит обратить внимание и на то, что:

1. совсем необязательно производить демонтаж карбюратора при выполнении названных выше работ: при постоянном использовании, абсолютно все детали очищаются самостоятельно, а пыль и грязь не попадают вовнутрь:
2. после каждых 60 тысяч пробега сетчатый фильтр, который находится возле входа поплавковую камеру, необходимо проверять.

Проверка работоспособности сетчатого фильтра.

Проверка производится посредством заполнения поплавковой камеры через прокачку топлива. Когда эта камера заполняется, закрывается запорный клапан, после чего крышка фильтра, расположенная вверху карбюратора, легко отодвигается. Далее снимается сам клапан, который необходимо промыть в растворителе и продуть (просушить) сжатым воздухом.

В случаях, когда под большой нагрузкой наблюдаются нарушения разного рода в работе движка, то это свидетельствует о том, что в топливной системе нарушена подача смеси, ну, или, как вариант, что сетчатый фильтр неисправен.

Кстати, категорически не рекомендуется в поплавковой камере протирать дно обычной тряпкой, поскольку после завершения чистки таким способом на дне камеры останутся волокна, которые впоследствии быстро засорят жиклеры. Вот почему чистка должна осуществляться резиновой грушей.

Грушей также проверяется наличие герметичности в запорной игле, ведь давление, образованное при сжатии ее руками, равно давлению, вырабатываемому топливным насосом.

Закончив проверку, не спешите установить крышку карбюратора на свое место — убедитесь, что поплавки расположены вверх. Если все в порядке – ставим крышку на место, в процессе должно ощущаться сильное давление. Именно в это время нужно прослушать карбюратор на предмет возможной протечки воздуха. В случаях, если утечка обнаружена, корпус клапана и игла подлежат незамедлительной замене.

Как регулировать поплавковую систему?

Регулировка данной системы может осуществляться как прямо на двигателе (без снятия карбюратор), так и вне его (с разобранным карбюратором). Проводится она следующим образом. Сначала проверяется положение поплавка: если кронштейн, который его держит, деформирован, необходимо его выровнять. Это нужно для того, чтобы осуществить равномерное погружение самого поплавка в камеру. Теперь можно осуществлять регулировку.

Если игольчатый клапан оказался закрыт, сначала открываем крышку камеры, затем отодвигаем в сторону поплавок и, дергая аккуратно язычком кронштейна, стараемся добиться, чтобы расстояние между прокладкой крышки и поплавком составило не более 7 и не менее 6 миллиметров. При этом в состоянии погружения расстояние должно сократиться до 1-2 миллиметров.

Если же игольчатый клапан был открыт, то расстояние между иглой и поплавком должно составить 15 миллиметров.

Если измеренное вами расстояние оказалось больше указанных выше норм – игла неисправна.

Видео по регулировке поплавковой системы карбюратора ВАЗ 2107

Как регулировать систему пуска?

Для регулировки системы пуска карбюратора ВАЗ 2107 снимите с двигателя воздушный фильтр, запустить его, затем потяните подсос на себя. Далее принудительно откройте на 1/3 воздушную заслонку и установите обороты на 3300–3600 в минуту. Теперь опустите воздушную заслонку, установив частоту вращения на 400 меньше от начальной.

Как отрегулировать холостой ход карбюратора ВАЗ 2107.

Для того чтобы произвести регулировку холостого хода автомобиля, нужно прогреть его до рабочей температуры и настроить винтом качества максимальное значение числа оборотов (сам винт качества не трогайте!).

Далее им же устанавливаем значение на 100 оборотов/минуту больше от нормального. Ну, и последним этапом заводим двигатель и опять же винтом качества подстраиваем обороты до необходимого значения. На этом регулировку карбюратора ВАЗ 2107 можно считать завершенной.

Видео по регулировке карбюратора ВАЗ 2107 видео

Как установить карбюратор обратно

После того как устройство было промыто и отремонтировано, нужно будет установить карбюратор на место. Для этого сначала на место установки накладывается новый уплотнитель, на него устанавливается сам карбюратор. На четыре шпильки крепления накручиваются гайки, обеспечивая плотное прилегание корпуса карбюратора к коллектору двигателя:

1. После чего потребуется подсоединение двух тонких шлангов на вакуум и вентиляцию к двум штуцерам, которые расположены в верхней части карбюратора.

2. К впускному клапану подсоединяется шланг подачи топлива, рекомендуется заменить хомут на новое изделие.

3. С обратной стороны прикручивается шланг «на обратку».

4. Далее подключается провод ЭПХХ — к электромагнитному клапану.

5. Пружину возврата дроссельной заслонки лучше установить до того, как будет осуществляться подключение дроссельной заслонки и воздушной.

Установка и подключение карбюратора ДААЗ считается завершённой.

Основные операции по съёму/обратной установке, промывке и регулировке карбюратора доступны водителям с любым уровнем подготовки и опытом. Следует иметь ввиду, что механизмы считается довольно капризным, поэтому все этапы проводимых вами процедур будут требовать повышенной концентрации.

Регулировка пускового устройства

Обязательным этапом в настройке карбюратора является регулировка пускового устройства, ведь с его помощью заводится холодный двигатель. При этом в воздушно-топливную смесь может подаваться в несколько раз больше бензина, чем в рабочем режиме работы.

Частота пускового устройства на карбюраторе ВАЗ 2107 составляет 1500 об/мин, что соответствует работе двигателя в холостом режиме.

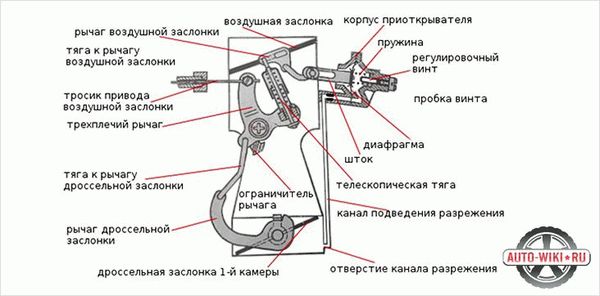

Ниже приведена схема пускового устройства:

Схема пускового устройства

Принцип работы пускового устройства таков, что когда вы тянете за подсос, вы активизируете его, в то же время:

• трос тянет за трехплечий рычаг и, поворачивая против часовой стрелки, взводит его;
• телескопическая тяга тоже двигается, вращая заслонку воздушного канала посредством рычага;
• другое плечо трехплечего рычага воздействует на ось заслонки дросселя первой камеры;
• воздушная заслонка оказывается в закрытом положении, а дроссельная – немного приоткрыта и имеет пусковой зазор.

Решившись отрегулировать пусковое устройство, в первую очередь снимите карбюратор, затем:

1. Поверните рычаг заслонки воздушного потока таким образом, чтобы она была полностью закрыта. В этом положении устройство взведено.
2. Переверните карбюратор. Замерьте зазор между канальной стенкой и краем дроссельной заслонки. В правильно отрегулированном карбюраторе, он в диапазоне 0,85–0,9 мм. Чтобы это проверить, можете использовать щуп.
3. Если зазор не соответствует норме, исправьте его, подогнув тягу рычага дроссельной заслонки.

Измерение зазора пусковой заслонки

После регулировки этого зазора, переходите к зазору «А». Это расстояние между воздушной заслонкой и стенкой:

1. Закройте заслонку, взведя пусковое устройство.
2. Для того чтобы создать условия разряженного воздуха, втопите шток.
3. Шток потянет за собой тягу прорези, вследствие чего появляется щель между стенкой и краем заслонки.
4. В правильно отрегулированном пусковом устройстве зазор «А» находится в диапазоне 5–5,4 мм.
5. В случае если он не входит в этот диапазон, его нужно отрегулировать. Для этого нужно крутануть регулировочный винт.

Регулировка и техническое обслуживание

Для стабильной работы всех систем существует регламент по техническому обслуживанию, который необходимо соблюдать. Перед выполнением регулировки карбюратора озон на автомобилях марки 2107, нужно выявить неисправный узел, нет необходимости промывать, разбирать исправные узлы

Промывка системы выполняется с легкостью при домашних условиях, важно соблюдать последовательность шагов

Ремонт и настройка карбюратора озон 2107 начинается с его демонтажа, отключения всех подводящих систем. Необходимо отсоединить привод дроссельной заслонки, подвод охлаждающей жидкости, а также топливный шланг.
Вычистить и промыть карбюратор ваз, модификации озон снаружи, осмотреть на наличие механических повреждений.
Отчистить сетчатый фильтр и пусковое устройство сжатым воздухом под небольшим давлением.
Поплавковая система очищается от явного нагара и отложений

Важно понимать, что старую накипь очистить будет затруднительно, а также она может попасть к отверстиям жиклеров, нарушить работу системы.
Промыть и отрегулировать пусковой механизм, воздушные жиклеры, систему ХХ.
Настраиваем карбюраторные составляющие, производим сборку и монтаж устройства до регулирования, которое настраивается в последующем на горячий двигатель.

https://youtube.com/watch?v=E-thHjN5J9o

Регулировка и настройка производится по отведенной последовательности винтами, для желаемого расхода топлива, динамических показателей автомобиля. Техническое состояние полностью соответствует ездовым характеристикам, комфортабельности при передвижении транспортного средства.

Если автомобиль заглох

Двигатель, который внезапно глохнет, не только создает неудобства при вождении, но и является угрозой безопасности для водителя и пассажиров. Есть несколько причин.

Глохнет на холостом ходу:

Глохнет на ходу:

• прекращение подачи топлива или воздуха из-за загрязненного фильтра;
• неисправность бензонасоса;
• засорение жиклеров карбюратора;
• перегрев двигателя.

Проверить его работоспособность просто. Демонтируйте устройство, не снимая контактов, или подключите их после демонтажа. Держите устройство в руках, на конусную иглу положите палец и попросите приятеля включить зажигание. Если вы почувствовали толчки, то устанавливайте устройство обратно. Датчик холостого хода исправен.

Если вышел из строя датчик дроссельной заслонки, то автомобиль не только заглохнет, но и не заведется, потому что ЭБУ даст команду на максимальный выброс топлива, свечи зальются и мотор заглох.
