Регулировка карбюратора автомобиля ваз 2105

Регулировка карбюратора ВАЗ

Частенько водилам приходиться сталкиваться с настройкой карбюратора в машине, одни едут к мастеру и платят деньги за настройку, другие лезут сами пытаясь настроть карбюратор методом тыка, на удачу. У кого-то получаться а у многих нет, хотя настроить карбюратор не сложно главное понять как его настраивать. Для тех кто сам настраивает карбюратор, эта статья будет очень полезна. Объясню принцип настройки карбюратора ВАЗ, но этот принцип настройки подойдет и к другим карбюраторам.

Для начала запомните главное правило, «карбюратор настраивается на прогретом двигателе до рабочей температуры». Если начать настраивать карбюратор на холодном двигателе, то после прогрева мотор буде работать не так как надо.

Перед тщательной настройкой карбюратора желательно заменить манжеты карбюратора, если есть необходимость то и жиклеры. Хотя жиклеры менять не обязательно если конечно не пытались в них увеличивать отверстия, если жиклеры не замученные их не трогайте. Манжеты карбюратора продаются в ремкомплектах к карбюратору, но будьте внимательны, уточните какой карбюратор стоит в машине, такой рем комплект и покупайте. Пример, машина может быть ВАЗ 2107, а карбюратор стоять от ВАЗ 2105 и т.д

Поэтому не важно какая модель Жигулей важно какая модель карбюратора, принцип работы карбюраторов один, но жиклеры и диффузоры разные

Карбюратор для ВАЗ 2105 – общие сведения

На многих моделях, выпускаемых на Волжском автомобильном заводе, установлены карбюраторные системы. В модели 2105 также используется данный вид.

Вот почему во все времена существования ВАЗ 2105 владельцев интересовал вопрос о том, как отрегулировать эту неотъемлемую часть – карбюратор, чье состояние сказывается на работе всего ТС.

Состоит карбюратор из трех основных частей, не считая огромного количества небольших деталей. Рассмотрим эти три основные элемента для лучшего понимания устройства механизма.

• Верхняя часть – это крышка механизма и штуцеры, через которые подается топливо;
• Средняя часть – основная. Состоит из корпуса, в котором размещены две камеры для правильного и быстрого прохождения процессов подачи топливной смеси к цилиндрам;
• Нижняя часть образуется из поплавковой камеры и дроссельных заслонок.

Как уже было сказано, во всем механизме много различных мелких деталей типа прокладок, резинок и жиклеров, выход из строя которых может привести к серьезным проблемам. Чтобы работа двигателя была бесперебойной, нужно всегда следить за их состоянием, насколько это возможно.

Карбюраторы для модели авто

На данную модель автомобиля устанавливаются разные поколения карбюраторов, которые дорабатывались с течением времени. Ниже представлен список основных модификаций:

• ДААЗ (Дмитровоградский автоагрегатный завод) производил механизмы, отличавшиеся улучшенными скоростными характеристиками, в то же время повышался расход топлива;
• «Озон» – это новая версия ДААЗа, основным минусом которого являлись проблемы с клапанами, которые от любого загрязнения вызывали неполадки в работе;
• «Солекс». Главный плюс – экономичный расход топлива. Но вместе с экономичностью появляется требовательность к хорошему качеству заливаемого бензина.

Как видно, карбюратор на ВАЗ 2105 прошел через целую эволюцию, при этом приобретая как плюсы, так и минусы. Конечно, инженеры пытались доработать механизм, но идеальный агрегат создать так и не удалось.

Признаки неисправности карбюратора

Карбюраторы производства ДААЗ любого вида и года выпуска должны обеспечивать непрерывную работу мотора в любом режиме эксплуатации: будь то холостой ход или высокие обороты на скорости. Однако именно при смене этих режимов (например, после прогревания зимой быстрый старт с места) и могут обнаруживаться ошибки в работе устройства. Так, карбюратор явно имеет те или иные неисправности, если:

• мотор, работая вхолостую, испытывает провалы;
• водитель начал замечать провалы по времени между нажатием на педаль газа и ускорением машины;
• двигатель работает с рывками (особенно это заметно на высоких скоростях);
• планомерно увеличивается расход топлива;
• трудно с первого раза запустить мотор после длительной стоянки.

Машина глохнет на холостом ходу

Если ВАЗ 2105 легко заводится, какое-то время работает вхолостую и глохнет, то, вероятнее всего, причина этой неисправности кроется в низком уровне топлива в поплавковой камере. Велика вероятность и того, что сильно засорились топливные жиклёры, поэтому необходимое количество горючего и не попадает в мотор. Также машина может заглохнуть на холостом ходу по причине сбоя в работе экономайзера.

В любом случае, если наблюдаются проблемы с холостым ходом, потребуется:

1. Снять карбюратор с машины.
2. Разобрать устройство на детали.
3. Промыть механизмы, прочистить жиклёры.
4. Убедиться в работоспособности каждого из механизмов карбюратора.

Особенно неприятны проблемы с карбюратором на трассах и на природе, когда неоткуда ждать помощи

Провалы в работе двигателя при разгоне

Первым сигналом неисправности карбюратора считаются провалы мотора на разгонах. Как правило, именно на высоких оборотах карбюратору становится трудно выполнять свои функции, если имеются какие-то препятствия.

Если ВАЗ 2105 в пути вдруг начинает дёргаться, а мотор на мгновения «замирает», то виной тому недостаток топливно-воздушной смеси в цилиндрах. Скорее всего, детали карбюратора сильно засорены, что не даёт устройству быстро создать нужное количество горючего и направить его на переработку.

В этом случае также рекомендуется провести чистку карбюратора и заменить все детали, на которых появились следы износа.

Провалы в работе мотора — явный признак неисправности карбюратора

Проблема: заливает свечи

Из-за некорректной работы карбюратора двигатель может получать излишнее количество топливно-воздушной смеси. Соответственно, переработать горючее мотор не может, а, значит, лишняя смесь будет выделяться через свечи зажигания.

Разумеется, ни к чему хорошему это привести не может. Свечи быстро выходят из строя, требуя замены.

Чтобы избежать такой проблемы, необходимо тщательно прочистить все каналы подачи и оттока топливно-воздушной смеси в карбюраторе. К тому же не помешает обратиться к специалистам, так как есть риск некорректной работы ускорительного насоса.

Излишки бензина могут выступать наружу и оставлять пятна на земле

Запах бензина в салоне автомобиля

Неприятный запах бензина в салоне — это первый признак того, что в работе карбюратора возникли какие-то сбои. Обычно пахнет топливом из-за чрезмерной работы насоса или залипания клапанов, так как в этих случаях большое количество бензина может просачиваться в подкапотное пространство.

Избавиться от запаха в салоне можно только одним путём: провести полную диагностику карбюратора.

Ароматизаторы не способны справиться с сильным запахом бензина в салоне

Автомобиль резко теряет скорость

В тех случаях, когда перестаёт работать вторая камера внутреннего сгорания в карбюраторе, машина теряет до 50% своей скорости. Водитель не может разогнаться на ровном участке дороги, хотя только недавно машина отлично справлялась с любыми задачами.

Проблема кроется в дроссельной заслонке, которая призвана регулировать уровень топлива в камере. Придётся заменить заслонку, так как проще купить новое устройство, чем ремонтировать старый механизм.

Потеря привычной скорости должна сразу же подсказать водителю, что карбюратор требует проверки и ремонта

Отличия карбюраторов «Солекс» и «Озон»

У карбюратора ДААЗ 21053 типа «Солекс» поплавковая камера делится на две части, а топливные жиклеры находятся по ее центру всей. У «Озона» поплавковая камера односторонняя. Отличие конструкций в том, что «Солекс» может работать в любом положении относительно движения автомобиля. Конструкция его поплавковой камеры такова, что при ускорении топливо никуда не перетекает. Это подразумевает возможность установки карбюратора на любую модель ВАЗ.

Мастер выполняет регулировку

Следует обратить внимание на крепление мембраны вакуумного привода, так как очень часто она расшатывается. Нужно следить за тем, чтобы винты мембраны всегда были затянуты

Диффузор на «Солексе» сверху имеет закругленную форму. Это сделано для того, чтобы топливо ламинарно огибало его и поступало дальше в сам диффузор. В соответствии с конструкцией диффузора выход идет не на плавное расширение, а на расширение в виде конуса.

Самое главное отличие «Солекса» от «Озона» состоит в том, что на диффузоре первого агрегата есть развитая ступенька, которая обеспечивает срыв потока после входа в диффузор. Наличие таких ступеней обеспечивает улучшенную турбулентность потока возле стенок смесительной камеры, благодаря чему дробление мелких капель топлива с воздухом улучшается. За счет этого на карбюраторе типа «Солекс» перемешивание топлива с воздухом осуществляется на очень высоком уровне.

Карбюратор на любом транспортном средстве представляет собой один из узлов топливной системы двигателя внутреннего сгорания. В нем смешивается воздух с топливной жидкостью, и эта смесь подается в цилиндры ДВС. Как видим, эта автомобильная деталь играет очень важную роль в функционировании транспортного средства в целом. Поэтому карбюратор необходимо периодически регулировать. Как это сделать правильно на ВАЗ-2105, вы узнаете из данной статьи.

Виды и модификации карбюраторов на ваз 2105

Карбюратор на ВАЗ 2105 и его модификации – Озон, Солекс производятся на Димитровоградском автоагрегатном заводе.

• Озон – среди других его деталей есть регулятор холостого хода. Подходит классическим моделей ВАЗ – 2107, 21043, 21074;
• Солекс – в сравнении с предыдущими вариантами является самым универсальным. Используется в новых передне- и полноприводных модификациях.

Также карбюраторы различают в зависимости от подачи в цилиндры топливной смеси:

• поплавковый – состоит из смесительной и поплавковой камер;
• игольчатый;
• барботажный – представлен топливным баком, в котором есть доска и два патрубка.

За направлением потока горючего карбюраторы могут быть:

• горизонтальные;
• вертикальные – с восходящим и нисходящим потоком.

За количеством камер:

• однокамерные;
• многокамерные.

На Жигулях 2105 используется четырехтактный, четырехцилиндровый Озон. Наиболее часто используемые 2105-1107010-20 и 2105-1107010-10 модели Озона.

Разница между ними состоит в размере сечения таких элементов:

• добавочного патрубка;
• главного жиклера, который находится в первичной камере.

Что может понадобиться

Первым делом необходимо приобрести запасные части, которые понадобятся в процессе установки “Солекс” на ВАЗ классической модели:

• Следует купить тонкие прокладки из паронита. Но нужно, чтобы они были изготовлены именно для «Солекса». Отверстия в прокладке под диффузоры отличаются от «Веберов» и «Озонов».
• Вместо двух прокладок можно приобрести одну, где два отверстия. Ее ставят между карбюратором и прокладкой из гетинакса. Кроме того, берут еще одну — с овальным отверстием. Она предназначена для установки между коллектором и гетинаксовой прокладкой.
• Еще приобретают шланг «обратки». Длина его должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопроводной магистрали под насосом.

Рекомендации

В процессе настройки следите, в каком положении находится клапан. Задвиньте его так, чтобы жиклер холостого хода касался соответствующего разъема в корпусе. В качестве смазки можете использовать моторное масло

Также важно контролировать положение воздушной заслонки: при опущенной рукоятке подсоса она находится в строго вертикальном положении

Чтобы получить доступ к поплавковой камере, просто демонтируйте верхнюю крышку карбюратора. Оцените состояние поплавковой камеры, проверив:

• наличие пробоев на поплавке;
• состояние игольчатого клапана;
• внешний вид сетчатого фильтра;
• состояние жиклеров.

Важно, чтобы поплавок свободно перемещался на оси. Он не должен болтаться

Недопустимо наличие перекосов в его положении. Убедитесь, что расстояние от крышки карбюратора до поплавка составляет 6,5 мм.

Настройка холостых оборотов карбюратора

На фото ниже стрелками показаны основные винты настройки холостой системы карбюратора, важно не путать холостую систему и основную. Поэтому если двигатель прекрасно работает на холостых оборотах, но при нажатии на газ плохо тянет или стреляет в карбюратор (такие неполадки могут быть не только из-за карбюратора), многие пытаются настроить карбюратор крутя винты холостого хода, это не правильно, только собьете настройку холостого хода

Холостая система карбюратора держит только холостые обороты двигателя.

Винт показанный стрелкой 1 дает подачу воздуха в холостую систему карбюратора, винт показанный стрелкой 2 дает топливо, винт показанный стрелкой 3 открывает дроссельную заслонку карбюратора.

На фото эти винты замазаны герметикам для исключения самопроизвольного откручивания, при необходимости герметик легко удаляется, что дает возможность настраивать холостой ход заново.

Фото. Показаны винты настройки холостого хода карбюратора.

Начнем настройку с винта 3, обычно если этот винт выкрутить полностью, холостая система будет работать, но при нажатии на газ будет сильный провал а потом подхват двигателя. Поэтому этот винт немного открутите, затем закручивайте до того момента пока он слегка не коснется рычажка дроссельной заслонки. Прокрутите его на четверть оборота дополнительно. Винт показанный стрелкой 3 открутите как можно сильней, заведите двигатель, пусть он прогреться до рабочей температуры. Двигатель прогрелся, убирайте полностью подсос, возможно что будут очень большие холостые обороты, это нормально. Теперь винтом показанным стрелкой 2 постарайтесь достичь самых больших и устойчивых оборотов двигателя. Теперь остается уменьшить холостые обороты винтом 1, начинайте его закручивать, холостые обороты начнут уменьшаться. Как холостые обороты уменьшаться до 1000об. по тахометру или чуть меньше, это на Ваше усмотрение, попробуйте опять винтом 2 найти самые быстрые и четкие обороты двигателя.

Нашли самые лучшие обороты двигателя, можно опять сбросить холостые обороты двигателя винтом 1 если после регулировки винта 2 они поднялись.

Может быть и так, начинаете уменьшать холостой ход винтом 1, а он не сбрасывается до нужных оборотов двигателя, значит надо немного открутить винт 3, чтобы двигатель почти глох. Теперь винт 1 выкручивайте добиваясь нужных оборотов двигателя.

Фото. Карбюратор ВАЗ 2108.

Карбюратор ВАЗ 2108, настройка еще проще, пластиковым винтом 1 регулируете холостые обороты, а болтиком 2 качество холостых оборотов.

Нюансы процесса регулировки карбюратора ВАЗ-2105

Специалисты сразу предупреждают неопытных автолюбителей: если вы не знаете, где находится карбюратор в автомобиле и из чего он состоит, то регулировку даже не следует начинать. Можно неправильным изменением параметров топливной системы вывести из строя все транспортное средство. Лучше всего эту процедуру доверить квалифицированным автомеханикам со станции техобслуживания.

Итак, чтобы приступить к регулировке карбюратора определенной модели транспортного средства, нужно изучить его устройство. Так, карбюратор ВАЗ-2105 содержит в себе несколько важных систем:

• дозирующая;
• запускающая и прогревающая двигатель;
• поддерживающая оптимальный уровень топливной жидкости;
• запускающая холостой ход;
• система эконостата;
• ускорительный насос.

Стандартно регулировке подлежат три из всех перечисленных систем:

1. Запуска и прогревания ДВС (настраивается пусковое устройство).
2. Поддерживания уровня топливной жидкости (регулируется поплавковый механизм).
3. Холостого хода (выполняется калибровка оборотов с помощью определенного винта).

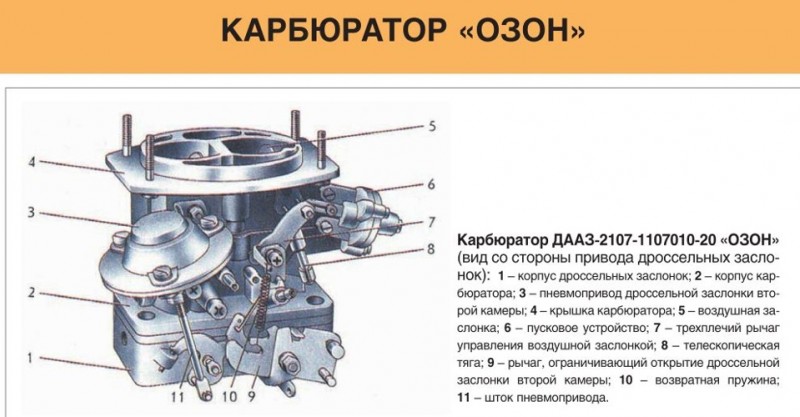

Устройство карбюратора ДААЗ 2107-1107010 на ВАЗ 2105 и 2107 1107010 20

На ВАЗ 2105, ВАЗ 2106 и ВАЗ 2107 чаще всего устанавливались карбюраторные системы марки Озон. Их общая маркировка была ДААЗ 2107, но с некоторыми вариациями, в зависимости от конкретной модели транспортного средства:

1. ДААЗ 2107-1107010. Это вариант использовался на Пятерках и Семерках.
2. ДААЗ 2107-1107010-20. Эксплуатировался на Шестерках и Тройках Вазовского производства.
3. ДААЗ 2107-1107010-10. Еще один вариант, который применялся на Шестерках и Тройках, где отсутствовал специальный вакуумный корректор.

Сама же конструкция карбюратора ДААЗ 2107-1107010 выглядит следующим образом:

• Автономная система и запорный клапан холостого хода;
• Специальная поплавковая камера;
• Система дозаторов;
• Заслонка дроссельного типа;
• Эконостат;
• Спецотсек, предназначенный для отвода картерных газов;
• Система, соединяющая между собой обе камеры карбюратора.

Естественно, что для повышения эффективности этого устройства необходимо уметь выполнять его регулировку.

Какие неисправности могут быть в карбюраторе?

Стоит отметить, что многие неполадки в карбюраторе очень схожи по своим симптомам с теми, которые проявляются при поломках систем топливоподачи и зажигания. Например, если двигатель внутреннего сгорания работает неустойчиво, постоянно наблюдается плавание оборотов, а порой и вовсе он начинает глохнуть, то не стоит обвинять сразу же непосредственно карбюратор. Скорее всего, причина такого поведения кроется в системе топливоподачи к карбюратору.

Очень часто выходит из строя электрический клапан, который смонтирован в корпусе. У него может перегореть обмотка, из-за чего подача топлива от бензонасоса не происходит. Поэтому перед тем как приступать к регулировке карбюратора, необходимо удостовериться, что электрический клапан работает нормально, его обмотка целая, а жиклер не засорен. А вот во всех остальных бедах можно винить карбюратор ВАЗ 2105 — настройка его, скорее всего, сбилась.

Первый этап – настройка поплавкового механизма карбюратора ВАЗ-2105

1. Снимается крышка карбюраторного устройства.
2. Проверяется текущий уровень топливной жидкости в камере поплавкового механизма (его цифровой показатель в идеале должен составлять 28 мм).

Если цифровой показатель уровня топлива в камере поплавка соответствует норме, то ничего регулировать не нужно. В противном случае необходимо выполнить следующие действия:

• проверить расстояние от прокладки крышки и самим поплавком (это делается в момент контакта шарика игольчатого клапана с ним) – норма составляет 6,5 мм (+- 0,25 мм);
• подогнуть язычок;
• проверить максимальный показатель хода иглы клапана – норма составляет 8 мм;
• проверить расстояние от прокладки крышки до максимально отведенного поплавка – норма составляет 14 мм (+- 0,5 мм).

Если показатели не соответствуют стандартным нормам, их можно отрегулировать с помощью кронштейна. В случае когда оптимальный уровень топливной жидкости в камере поплавка не был получен после проведения настройки, придется произвести замену игольчатого клапана.Второй этап – регулируем пусковое устройство карбюратора ВАЗ-2105

На этом этапе в гаражных условиях автолюбитель для настройки карбюраторной системы, запускающей и прогревающей мотор, может выполнить следующие действия:

• закрыть воздушную заслонку (это делают с помощью рукоятки тяги, размещенной в автомобильном салоне);
• проверить местоположение хвостовика тяги, который должен быть в конце паза штока карбюраторного устройства для запуска системы;
• измерить уровень зазора от кромки заслонки до стенки камеры (замеры производятся, когда шток находится в утопленном состоянии) – норма составляет 5-5,5 мм.

Если цифровые показатели отличаются от установленных нормативов, их регулируют с помощью вращения специального регулировочного винта (он находится на пусковом устройстве карбюратора).

Особенности конструкции двигателя ВАЗ 2105

Конструктивно автомобиль ВАЗ 2105 практически не отличался от других моделей завода, за исключением некоторых изменений в двигателе. Была заменена шумная цепь привода распределительного вала. Вместо нее установили зубчатый ремень. В связи с этим, правда, не сразу, в поршнях стали делать углубления, которые предотвращали загибы клапанов и разрушение днища поршня в случае обрыва приводного ремня. Был также доработан итальянский карбюратор 2105 1107010. Единственное, чем они отличались от шестерочных, на них был установлен микропереключатель экономайзера. Пять лет карбюратор не трогали, а с 1985 года внесли еще несколько изменений.

Это был новый и прогрессивный карбюратор марки Solex, который назывался 21051 1107010. Тем не менее, процесс регулировки и настройка карбюратора ВАЗ 2105 оставались простыми и понятными каждому автолюбителю. Некоторые основные моменты, связанные с настройкой, мы сегодня и рассмотрим.

Рекомендуем: Как поменять передние стойки на рено логан — изучаем тщательно

Установка двух карбюраторов

Опытные водители ВАЗ 2105 иногда прибегают к такой кардинальной мере, как установка сразу двух карбюраторов на штатный мотор автомобиля. Зачем это нужно? Два карбюратора смогут разрешить основные проблемы с эксплуатацией двигателя:

• равномерная подача топлива;
• равномерное оснащение смеси воздухом;
• на высоких оборотах топливно-воздушная смесь будет образовываться быстрее, что существенно облегчит работу мотора.

Соответственно, работа двух карбюраторных установок позволит минимизировать износ двигателя, что продлит ресурс автомобиля на долгие годы.

В паре устройства придают мотору большую динамику и мощность

Проще всего установить пару карбюраторов в автомастерской, однако при желании можно провести эту работу и в гаражных условиях. Для этого понадобятся:

• набор гаечных ключей;
• пассатижи;
• дрель;
• тиски;
• два карбюратора одной модели;
• два коллектора одного вида;
• охлаждающая жидкость;
• ветошь;
• шланги по диаметру входных отверстий карбюратора.

Процесс работы

Перед тем как установить второй карбюратор, необходимо слить тосол из системы и снять штатный коллектор. После этого можно приступать непосредственно к установке:

На каждый коллектор насадить карбюраторы.
При насадке важно убедиться в том, чтобы края коллекторов не выпирали, так как в противном случае они могут быть причиной для заклинивания камер.
Если в каналах коллекторов есть какие-либо предметы (например, шпильки), их необходимо убрать, чтобы не было сопротивления потоку топлива. Шпильки можно срезать дрелью.
После этого каждый карбюратор на коллекторе «примеряется» к головке блока цилиндров

Чтобы правильно установить каждое из двух устройств, потребуется снять ГБЦ.
Из стальной пластины 3–4 мм нужно вырезать крепежи. Эти изделия и будут держать коллекторы при помощи гаек.
Обогрев коллекторов подключить, используя бензиновые тройники, а также вакуумный усилитель тормозов. Если усилитель в данной комплектации не предусмотрен, то места под него необходимо заглушить любым удобным способом.
Далее карбюраторы установить на головку блока цилиндров, отрегулировать их работу винтами качества и количества.
К разъёмам устройств подсоединить привод газа, бензиновые шланги.

Как быстро прочистить систему холостого хода в карбюраторе?

В 99% хватает просто прочистить жиклер в электроклапане. Открутите электроклапан вытяните жиклер, увидите соринку, выдуйте ее. Бывает так, посмотрели а жиклер чистый, значит есть соринка в самом канале карбюратора, почти всегда хватает просто завести двигатель нажав педаль газа и немного погазовать без электроклапана. Закручивайте электроклапан, холостые появятся, если нет, то возможно сломался электроклапан, можно сделать так, вытяните жиклер, под жиклером есть игла, вытащите ее ставьте жиклер без иглы, холостые появятся. Так можно ездить постоянно, но лучше купить новый электроклапан, так как во время перехода на основной режим работы в карбюраторе отключаются холостые обороты электроклапанном. Это дает небольшую экономию бензина, двигатель не хватает лишний бензин через холостую систему карбюратора.

Карбюратор ВАЗ 2105

Что такое карбюратор и в чём заключаются его функции? На сегодняшний день карбюраторные модификации транспортных средств считаются уже «отжившими свой век», так как на смену им пришли более «живучие» инжекторные.

Итак, карбюратор — это важнейший механизм в составе двигателя автомобиля. Его основное назначение — приготовление топливно-воздушной смеси и её подача к цилиндрам мотора. Проще говоря, карбюратор нужен для того, чтобы мотор получал горючее в необходимых для работы дозах.

Для демонстрации был снят воздушный фильтр, карбюратор располагается непосредственно под корпусом фильтра

Устройство карбюратора

На моторы автомобиля ВАЗ 2105 устанавливаются карбюраторы типа 2105–1107010. Этот номер в обязательном порядке указывается на чёрной табличке, которая крепится на крышке самого карбюратора.

Устройство имеет две камеры, чтобы процессы образования топливно-воздушной смеси и её подачи к цилиндрам проходили быстро и правильно. На самом деле конструктивно карбюратор имеет огромное количество мелких деталей, связанных между собой, но технически прибор не считается сложносоставным.

Литой корпус объединяет множество мелких деталей, каждый из которых выполняет свою функцию

Для того чтобы мотор мог работать в различных режимах (прогрев, холостой ход, средняя нагрузка и повышенные обороты), карбюратор имеет в своём составе три основных части:

1. Верхняя — состоит из крышки устройства и штуцеров для подачи топлива.
2. Средняя — непосредственно сам корпус карбюратора, в котором размещаются две камеры внутреннего сгорания и диффузоры.
3. Нижняя — включает в себя поплавковую камеру и дроссельные заслонки.

Детали корпуса карбюратора 2107–1107010: 1 — шток пневмопривода второй дроссельной заслонки; 2 — корпус пневмопривода; 3 — диафрагма; 4 — крышка пневмопривода; 5 — топливный жиклер переходной системы второй камеры; 6 — корпус топливного жиклера; 7 — малый диффузор второй камеры; 8 — распылитель ускорительного насоса; 9 — винт-клапан ускорительного насоса; 10 — главный воздушный жиклер второй камеры; 11 — эмульсионная трубка второй камеры; 12 — главный воздушный жиклер первой камеры; 13 — эмульсионная трубка первой камеры; 14 — главный топливный жиклер второй камеры; 15 — главный топливный жиклер первой камеры; 16 — регулировочный винт ускорительного насоса; 17 — топливный жиклер системы холостого хода; 18 — корпус топливного жиклера; 19 — возвратная пружина ускорительного насоса; 20 — диафрагма ускорительного насоса; 21 — крышка ускорительного насоса; 22 — малый диффузор первой камеры; 23 — возвратная пружина рычага; 24 — трехплечий рычаг управления воздушной заслонки; 25 — тяга связи с дроссельной заслонкой; 26 — кронштейн возвратной пружины дроссельных заслонок

Суть работы карбюраторной установки на ВАЗ 2105 сводится к следующим процессам:

1. В поплавковую камеру через специальный клапан попадает строго ограниченное количество бензина.
2. Через жиклёры топливо направляется в камеру № 1.
3. Здесь бензин дробится на мельчайшие части и смешивается с частями воздуха.
4. Если требуется максимальное количество топлива (например, при разгоне), то аналогичным образом начинает работать и камера № 2.
5. После образования топливно-воздушной смеси ускорительный насос направляет горючее в диффузоры, а затем — непосредственно к цилиндрам.

Неполадки карбюратора ДААЗ 2107

В конструкции карбюратора много мелких деталей, каждая из которых имеет большое значение, поскольку выполняет определённую работу. Если хоть один из элементов выходит из строя, стабильная работа узла нарушается. Довольно часто проблемы возникают при пуске непрогретого мотора или в момент ускорения. Карбюратор считается неисправным при проявлении следующих признаков:

• при работе на ХХ двигатель работает с провалами, т. е. нестабильно;
• при попытке разгона наблюдается некоторая задержка;
• повышенный расход топлива;
• затруднённый запуск мотора после длительного простоя.

Каждый из указанных признаков свидетельствует о необходимости проведения ремонтных либо регулировочных работ. Рассмотрим наиболее распространённые неисправности «семёрочного» карбюратора.

Переливает бензин

Суть проблемы сводится к тому, что в устройство смешивания бензин поступает в большем количестве, чем это необходимо, а обратный клапан не отводит излишки горючего в бензобак. Как результат, снаружи карбюратора появляются капли бензина. Для устранения неисправности необходимо прочистить топливные жиклёры и их каналы.

Стреляет

Если из карбюратора доносятся «выстрелы», проблема, как правило, обусловлена чрезмерным поступлением топлива в него. Неисправность проявляется в виде резких подёргиваний во время движения. Решением проблемы является промывка узла.

Бензин не подаётся

Возникновение неполадки может быть связано с засором жиклёров, поломкой топливного насоса либо неисправностями подводящих бензин шлангов. В такой ситуации следует продуть подающий патрубок при помощи компрессора и проверить топливный насос. Если проблем не было выявлено, придётся демонтировать узел и выполнять промывку.

Отсутствие подачи бензина может быть вызвано засором жиклёров

Не работает вторая камера

Проблемы со вторичной камерой проявляются в виде снижения динамики автомобиля практически на 50%. Неисправность связана с заеданием ДЗ, которую приходится заменять новой деталью.

Не работает ускорительный насос

При неполадках с ускорителем топливо может не поступать или же подаваться в виде короткой и вялой струи, что приводит к появлению задержек во время разгона. В первом случае причина кроется в засоре топливного жиклёра насоса-ускорителя либо прилипании шарика к втулке обратного клапана. При плохой струе возможно зависание шарика либо негерметичное соединение диафрагмы между корпусом карбюратора и крышкой. Выход из ситуации — чистка деталей и проверка их состояния.

Двигатель глохнет при нажатии на газ

Если мотор запускается и без нареканий работает на ХХ, но при попытке тронуться с места глохнет, вероятней всего, в поплавковом отделении недостаточный уровень бензина. В результате его хватает только на запуск силового агрегата, а в момент открытия ДЗ уровень становится слишком низким, что требует его регулировки.

Для нормальной работы двигателя в поплавковой камере должен быть определённый уровень топлива
