Как отрегулировать карбюратор на ваз-2103

Регулировка карбюратора ваз 2107 своими руками

По требованиям завода – изготовителя техническое обслуживание не реже 50 тысяч километров пробега. Поправку вносят условия эксплуатации, качество топлива.

Порядок наладочных работ:

1. Подготовка инструментов, приспособлений.
2. Внешний осмотр узла, подключённых шлангов на предмет трещин, потёков, ослабленных, отсутствующих креплений, пропускающих прокладок.

Установка холостого хода

Выполняется в случае появления признаков, указанных в первом пункте обзорного списка. Если визуально явных отклонений от нормы не обнаружено.

Включить двигатель, добиться показания охлаждающей жидкости по прибору 90 градусов. При необходимости, использовать подсос.

Регулировочный винт качества зажать до упора, открутить обратно четыре оборота. С регулятором количества поступить аналогично, вывернуть на три круга.

Запустить силовой агрегат. Наблюдая за тахометром, отвёрткой установить количество смеси холостого хода, позволяющее коленчатому валу выполнять восемьсот пятьдесят – девятьсот оборотов в минуту.

Настройкой качества смеси уменьшить обороты до устойчивого состояния.

Повторяя два последних действия, установить баланс между экономией бензина и стабильной работой мотора.

Если продолжительные попытки не приводят к ожидаемому результату, надо искать поломку.

Вероятные версии:

• криво вкручен, неисправен датчик холостого хода;
• присутствует подсос постороннего воздуха через прокладки, шланги, щели;
• ошибочно установлен угол опережения зажигания.

Попытаться отыскать, устранить неисправности. Повторить настройку заново.

Установка уровня топлива в поплавковой камере

Регулировка поплавка позволит устранить поломки, описанные в пунктах 2, 4 списка.

• Отключить, вынуть воздушный фильтр в сборе. Осмотреть. Заменить фильтрующий элемент.
• Открутить, снять крышку карбюратора, поставить на ребро.
• Изготовить измерительный шаблоны 6.5 мм, 14 мм из подручных материалов.
• Положение поплавка – лёгкое касание с шариком.
• Добиться методом подгибания язычка кронштейна меньшего эталонного зазора между плоскостью внутренней поверхности крышки и поплавком.
• Максимальное расстояние должно соответствовать большему эталону.

Профилактика, ремонт

Большинство неисправностей карбюратора связано с образованием грязевых пробок в жиклёрах, износом прокладок, тяг. Разработчики предусмотрели замену мелких деталей, составив ремонтный комплект карбюратора ваз 2107.

Технические характеристики ВАЗ-21011

Для данной модификации характерен только один бензиновый карбюраторный мотор. Это был четырехцилиндровый рядный двигатель с верхним расположением распределительного вала и чугунным блоком цилиндров. Так, при рабочем объеме 1294 кубических сантиметра, данный агрегат выдавал 69 лошадиных сил мощности. Крутящий момент достигал 94 Нм при 3,4 тысячах оборотов в минуту. Степень сжатия двигателя – 8,5. Ход поршня составлял 66 миллиметров, а диаметр цилиндра – 79 миллиметров.

Какие имеет ВАЗ-21011 эксплуатационные характеристики? До сотни эта машина разгонялась за 18 секунд по паспортным данным. А максимальная скорость достигала 140 километров в час. В городе машина расходует до десяти литров бензина. По трассе автомобиль потребляет порядка семи. При этом объем бака составляет 39 литров.

Система питания двигателя представляет собой вертикальный двухкамерный карбюратор марки «Озон», отличающийся последовательным открытием дросселей. Система охлаждения жидкостная — с принудительной циркуляцией ОЖ.

Заправочный объем масла – 3,75 литра. Рекомендованная вязкость – от 5W-30 до 15W-40. Расход масла на одну тысячу километров – до 700 граммов. Ресурс двигателя по паспортным данным – 125 тысяч километров. Но на практике, данный агрегат мог выхаживать до двухсот тысяч без капитального ремонта.

Карбюратор типа Озон

Данный тип карбюратора появился в 1980 году, модель — 210-1107010-20. Вам наверное интересно чем он отличался от старых своих собратьев о которых мы вспомнили выше.

Отличия карбюратора Озон:

— появилась трубка для отбора разрежения к вакуумному регулятору распределителя зажигания;

— появился пневматический привод дроссельной заслонки вторичной камеры;

— диаметры жиклеров.

Также в этом году появился карбюратор, в которого не было патрубка отбора разрежения к вакуумному регулятору распределителя зажигания, его модель 2105-1101010-10.

Но мы в данной статье более детально рассмотрим устройство карбюратора 2105-1107010-20, так как он чаще всего встречается на большинства Жигулях классических моделей.

Карбюратор 2105-1107010-20

Данный прибор эмульсионного типа, имеет две камеры, с падающим потоком. Также в нем есть сбалансированная поплавковая камера и система вывода картерных газов, за дроссельную заслонку.

Далее мы будем разбирать две главные дозирующие системы карбюратора.

Эконостат находится во вторичной камере карбюратора. На схеме он условно показан в первичной камере.

1 – эмульсионный жиклер эконостата;

2 – эмульсионный канал эконостата;

3 – воздушный жиклер главной дозирующей системы;

4 – воздушный жиклер эконостата;

5 – топливный жиклер эконостата;

6 – игольчатый клапан;

7 – ось поплавка;

8 – шарик запорной иглы;

9 – поплавок;

10 – поплавковая камера;

11 – главный топливный жиклер;

12 – эмульсионный колодец;

13 – эмульсионная трубка;

14 – ось дроссельной заслонки первичной камеры;

15 – канавка золотника;

16 – золотник;

17 – большой диффузор;

18 – малый диффузор;

19 – распылитель

Схема системы холостого хода карбюратора ВАЗ

1 – корпус дроссельных заслонок;

2 – дроссельная заслонка первичной камеры;

3 – отверстия переходных режимов;

4 – отверстие, регулируемое винтом;

5 – канал подвода воздуха;

6 – регулировочный винт количества смеси;

7 – регулировочный винт состава (качества) смеси;

8 – эмульсионный канал системы холостого хода (ХХ);

9 – регулировочный винт добавочного воздуха;

10 – крышка корпуса карбюратора;

11 – воздушный жиклер системы ХХ;

12 – топливный жиклер системы ХХ;

13 – топливный канал системы ХХ;

14 – эмульсионный колодец

Схема ускорительного насоса

1 – клапан-винт;

2 – распылитель;

3 – топливный канал;

4 – перепускной жиклер;

5 – поплавковая камера;

6 – кулачек привода ускорительного насоса;

7 – рычаг привода;

8 – возвратная пружина;

9 – чашка диафрагмы;

10 – диафрагма насоса;

11 – впускной шариковый клапан;

12 – камера паров бензина

Схема диафрагменного пускового устройства

1 – рычаг привода воздушной заслонки;

2 – воздушная заслонка;

3 – воздушный патрубок первичной камеры карбюратора;

4 – тяга;

5 – шток пускового устройства;

6 – диафрагма пускового устройства;

7 – регулировочный винт пускового устройства;

8 – полость, сообщающаяся с задроссельным пространством;

9 – телескопическая тяга;

10 – рычаг управления заслонками;

11 – рычаг;

12 – ось дроссельной заслонки первичной камеры;

13 – рычаг на оси заслонки первичной камеры;

14 – рычаг;

15 – ось дроссельной заслонки вторичной камеры;

16 – дроссельная заслонка вторичной камеры;

17 – корпус дроссельных заслонок;

18 – рычаг управления дроссельной заслонкой вторичной камеры;

19 – тяга;

20 – пневмопривод.

Схема пневматического привода дроссельной заслонки вторичной камеры

1 – жиклер пневмопривода, расположенный в диффузоре первичной камеры;

2 – рычаг управления заслонками;

3 – рычаг, жестко связанный с осью дроссельной заслонки первичной камеры;

4 – рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры;

5 – жиклер пневмопривода, расположенный в диффузоре вторичной камеры;

6 – рычаг, связанный с рычагом 9 через пружину;

7 – ось дроссельной заслонки вторичной камеры;

8 – шток пневмопривода;

9 – рычаг управления дроссельной заслонкой вторичной камеры;

10 – канал подвода разрежения в пневмопривод;

11 – втулка штока;

12 – пневмопривод дроссельной заслонки вторичной камеры

Вот что я хотел вам рассказать в данной статье про карбюратор ВАЗ. В дальнейшем мы затронем немаловажные темы, такие как, регулировка холостого хода, установка уровня топлива в поплавковой камере и многие другие, по регулировке, настройке и эксплуатации карбюраторов Жигулей.

Popularity: 31%

Советы специалистов

Поле проведенной процедуры регулировки карбюраторного устройства ВАЗ-2105 опытные автомеханики рекомендуют обратить внимание на следующие критические моменты:

1. Расположение клапана – находится в задвинутом положении, при этом жиклер холостых оборотов касается седла в корпусе карбюратора.
2. Смазывание резинового уплотнителя специальным моторным маслом.
3. Расположение воздушной заслонки, предназначенной для холодного пропуска – находится в вертикальной плоскости, при этом рукоятка подсоса опущена.
4. Состояние электромагнитного клапана – наличие повреждений и неисправностей проверяется так:
5. включить зажигание;
6. снять и надеть на клапан разъем;
7. прислушаться к звукам, доносящимся из электромагнитного клапана.

Эксплуатация и ремонт ваз 2101: регулируем карбюратор

устройство карбюратора ВАЗ 2109

Карбюраторами укомплектованы в основном старые модели авто. Эти узлы обычно не требуют от автовладельца какого-то специального техобслуживания или постоянного внимания, но чтобы горючая смесь подавалась в нужной пропорции, следует правильно настроить карбюратора. Это влияет и на срок службы самого двигателя и на аппетит агрегата.

Какие могут быть неполадки в работе карбюратора

Сбои в работе на холостом ходу

Нестабильная и некорректная работа двигателя на холостых оборотах может означать проблему не в работе карбюратора, а в соединительном проводке, соединяющем его с акселераторной педалью. Чтобы определить поточнее, нужно сняв этот провод, включить двигатель и пошевелить дроссель. В случае падения оборотов до нормы, делаем вывод, что беда в неисправном проводе, в противном случае — поломка в самом узле двигателя.

Появление грязи и пыли на свечах зажигания

Появление нагара и запаха на свечах может свидетельствовать только об одном – об излишнем поступлении топлива. Произойти это может, в свою очередь, в двух случаях: либо клапан прогорел, либо уровень топлива не выставлен нужным образом (а может и то, и другое). Топливный уровень может быть нарушен из-за неполадок с поплавковой камерой, слишком большим давлением горючего, или плохо отрегулированным самим поплавком.

Те же причины (давление, проблемы с камерой и поплавком) могут привести и к протечке бензина. Давление проверяем (норма – 4-7пси), если причина не в этом, скорее всего придется менять поплавковую камеру.

Приступаем к регулировке карбюратора

Итак, главное в любой работе это правильная подготовка. В данном случае она заключается в том, чтобы проверить в полной ли исправности находятся свечи, трамблер и провода. Регулировать карбюратор автомобиля ваз 2101, как и любого другого, нужно на прогретом двигателе. Также если узел загрязнен или появились признаки коррозии, его нужно тщательно привести в порядок. Заменяем манжеты карбюратора (продаются в составе соответствующего модели карбюратора ремкомплекте) и при необходимости жиклеры.

Далее от дроссельной заслонки нужно отсоединить трос педали газа, трубку вентиляции картера отключить, убедиться, что нет разряжения в трубке регулятора опережения. Теперь находим так называемые винты качества, которые помогают подрегулировать состав горючего, и завинчиваем их поочередно по часовой стрелке. Когда агрегат начнет работать более жестко и его «затрясет» прекращаем процесс, так как дальнейшее действие закончится остановкой двигателя. Наоборот откручиваем винт на 1 оборот назад и добиваемся плавной и устойчивой работе агрегата. Эту операцию необходимо проделать последовательно со всеми качественными винтами до тех пор, пока не добьемся отличной работы двигателя.

Возможно, водитель-новичок и не сможет обойтись лишь этими рекомендациями, и сразу выполнить все необходимые действия без посторонней помощи. Но все приходит с практикой. А вот опытные владельцы ВАЗ 2101 вполне смогут отрегулировать карбюратор своего авто самостоятельно.

Настройка карбюратора 4-хтактного скутера

Настройка карбюратора 4-х тактного скутера это, конечно, не откатка инжектора по широкополосному лямбде, но также требует грамотного подхода и знаний. Для стабильной работы и экономичности китайские производители разработали и внедрили несколько конструктивных дополнений. Перед тем, как заняться

Советы по регулировке карбюратора «Солекс» на автомобиле ВАЗ 2109

Все автомобили ВАЗ 2109 оснащались отечественными карбюраторами «Солекс». Вне зависимости от модификации карбюратора принцип его настройки однотипен. Поэтому рекомендации по настройке карбюратора ВАЗ 2109, изложенные в этой статье, подойдут также владельцам различных марок автомобилей, на которых

Отличные ходовые качества мотоцикла начинаются с регулировки его карбюратора

Бывший Ленинградский карбюраторный завод, а ныне ООО «Топливные системы», с 1993г. начал выпуск нового поколения мотоциклетных карбюраторов К-68. Они несколько отличались от своих предшественников в конструктивном плане, а также своей функциональностью и экономичностью. Данной моделью, в различных

Обслуживание и ремонт скутеров: настройка карбюратора

Легкие и маневренные скутеры давно стали неотъемлемым элементом нашей жизни. Городские, туристические, спортивные, внедорожные – каждый вид нашел свое применение.

Как самостоятельно произвести регулировку карбюратора для скутера

Скутер (от английского «to scoot» — бежать, удирать) — это, как правило, двухколёсное малолитражное транспортное средство, предназначенное для передвижения за счёт работы двигателя внутреннего сгорания.

Регулировка холостого хода

Система холостого хода в карбюраторе – самая нестабильная. Поэтому время от времени ее необходимо регулировать. Элементами регулировки холостого хода являются 2 винта, один из которых определяет состав смеси, а второй регулирует ее количество.

Пошаговые действия:

1. Винтом 1 нужно установить по тахометру стенда частоту вращения коленчатого вала 820-900 мин -1 .
2. Винтом 2 необходимо добиться концентрации СО в отработавших газах, не выходя за пределы 0,5-1,2%.
3. Винтом 1 восстановите частоту вращения вала до 820-900 мин -1 .
4. Винтом 2 нужно восстановить концентрацию СО до 0,5-1,2%.
5. Для завершения напрессуйте на данные винты ограничительные знаки (пластмассовые втулки), сориентируйте шлицы этих втулок относительно установочных выступов.

Проблемы, которые могут возникнуть при установке холостого хода:

1. Нет реакции двигателя на закручивание винта (во время закручивания двигатель должен постепенно сбавлять обороты и в конце заглохнуть). Такое порой происходит, если в индикаторе холостого хода переизбыток бензина. Причинами могут стать:
2. очень большой жиклер ХХ;
3. плохо закручен электромагнитный клапан либо заглушка;
4. посадочное место жиклера ХХ имеет деформацию своей структуры или поврежден непосредственно жиклер.

Пути выхода из ситуации представлены далее. Итак, на работающем без перебоев двигателе на ХХ снимите провод с электромагнитного клапана. При выполнении этого действия двигатель незамедлительно заглохнет. Если все произошло именно так, то, вероятнее всего, жиклер ХХ слишком большой и не подходит вам. Выход здесь очень легкий – приобрести и установить меньшего размера.

1. Если двигатель продолжает работать, то, скорее всего, бензин не поступает в жиклер ХХ, а идет мимо. Нужно провести следующие манипуляции, а именно выкрутите заглушку (электромагнитный клапан) и проведите исследование вашего жиклера ХХ, не поврежден ли он. При выявлении деформаций иного пути нет, как покупать новую крышку карбюратора. Если при вашем исследовании деформаций обнаружено не было, наденьте жиклер на клапан, смажьте уплотнительное кольцо маслом и закрутите его ключом (зажимайте, не прилагая особых усилий, желательно зажимать ключом, используя только один палец руки).

Регулировка карбюратора ВАЗ 2101

Регулировка карбюратора ВАЗ 2101 – это очень важная процедура, без которой не сможет нормально функционировать любая машина, а уж тем более, такая возрастная, как «копейка»

Важно заметить, что регулировки карбюраторов учат не один год, и даже есть такая профессия – карбюраторщик, но мы твердо уверены, что с определенным пакетом знаний и без боязни «испачкать руки», с ней сможет справиться абсолютно каждый автовладелец

Именно по этой причине, мы решили составить для вас достаточно подробную инструкцию, чтобы вы могли сэкономить свои деньги и продолжать радоваться поездкам на настоящей отечественной классике.Если Вам надоела настройка и ремонт карбюратора, а также солидное потребление топлива Вашей копейки, стоит обратить внимание на автомобили Королла одиннадцатого поколения в toyota-ua.com/models/new-corolla. Toyota Corolla 2013 отличается значительной экономией топлива благодаря инжектору, который обеспечивает стабильную эффективную работу двигателя и менее загрязненные выбросы в атмосферу

Корректируем положение дроссельной заслонки

Первым этапом регулировки карбюратора на «копейке», является выставление правильного положения дроссельной заслонки. Чтобы правильно проделать эту работу, вы должны выполнить следующие несложные манипуляции:

Шаг 1: в ручном режиме поверните рычаг управления дроссельной заслонки против часовой стрелки, чтобы она полностью открылась.

Шаг 2: замерьте расстояние до первичной камеры, оно должно быть в пределах от 12,5 до 13,5 миллиметров. Если это не так, скорректируйте его за счет подгибания усика тяги.

Шаг 3: замерьте величину максимального открытия дроссельной заслонки, оно должно быть в пределах от 14,5 до 15,5 миллиметров. Если это не так, то вам следует его скорректировать, подкрутив шток пневматического привода.

Корректируем пусковое устройство

На втором этапе, регулировка карбюратора ВАЗ 2101, заключается в настройке пускового устройства. Как и в предыдущем случае, мы приведем пошаговую инструкцию, которая вам поможет легко и просто справиться с задачей.

Шаг 1: в ручном режиме поверните рычаг дроссельной заслонки вторичной камеры против часовой стрелки, чтобы она закрылась.

Шаг 2: проверьте, чтобы кончик рычага тяги жестко крепился к оси дроссельной заслонки первичной камеры и располагался на самом конце шток пускового устройства. Если вы обнаружите, что это не так, то вам потребуется скорректировать его положение за счет подгибания тяги.

Важно! Подгибать тягу нужно очень аккуратно, так как слишком сильным давлением ее можно отломить. Корректируем производительность ускорителя насоса

Корректируем производительность ускорителя насоса

Третий этап регулировки работы карбюратора на ВАЗ 2101 заключается в контроле и отладке ускорителя насоса.

Начинать работу с ним нужно именно с проверки работоспособности. Для этого вы должны в мензурку собрать топливо, которое выработается за 10 полных циклов работы рычага управления дроссельной заслонкой. У вас должно получиться от 5,25 до 8,75 кубических сантиметров топлива. Если это не так, то вам потребуется провести полную прокачку насос 9-10 раз, после чего произвести повторный замер. Если и это не поможет, то придется полностью менять укоритель топливного насоса.

Выставляем правильный режим холостого хода двигателя автомобиля

Регулировка карбюратора ВАЗ 2101 на финальном этапе заключается в выставление правильных оборотов холостого хода двигателя. Для этого вы должны совершить следующие простые действия.

Шаг 1: прогрейте двигатель в течение 10-15 минут.

Шаг 2: заглушите двигатель и закройте винт качества и винт количества до упора.

Шаг 3: отпустите винт количества на 3 оборота, а винт качества на 5 оборотов.

Шаг 4: запустите двигатель и при помощи винта количества установите частоту вращения мотора на уровне 800 оборотов в минуту.

Шаг 5: начните медленно закручивать винт качества, тем самым уменьшая обогащение топливной смеси. Делать это нужно до тех пор, пока обороты не начнут падать.

Шаг 6: выкрутите винт качества на пол оборота и зафиксируйте.

Как видите, регулировка карбюратора производится также легко, как и регулировка клапанов ВАЗ 2101. Главное, это внимательность и аккуратность, и вы вполне сможете справиться с задачей самостоятельно.

Настройка карбюратора

Чтобы отрегулировать карбюратор на ВАЗ-2101, необходимо предварительно внешне осмотреть узлы, от которых зависит штатная работоспособность силового агрегата внутреннего сгорания. Автомобилисту следует удостовериться в нормальном состоянии свечей, зазора, который расположен между электродами, распределителя, катушки и высоковольтных проводов. Настройка рассматриваемого приспособления возможна только в том случае, если мотор прогрет до рабочей температуры, составляющей порядка 90 °C.

Перед регулировкой карбюратора ВАЗ-2101 необходимо предварительно внешне осмотреть узлы

Настройка карбюратора ВАЗ-2101 требует наличия специального или стандартного ремкомплекта. Хотя многие квалифицированные специалисты рекомендуют приобретать узкопрофильные наборы, которые бы соответствовали определённому типу карбюратора. Например, если отечественное авто укомплектовано «Солексом», то ремкомплект, который предназначен для «ДААЗа», не сможет в полной мере выполнить возложенные на него обязанности. На самом деле, стоимость этого набора не такая уж и огромная, однако, однажды приобретя несоответствующие инструменты, придётся потратить время на приобретение и нахождение недостающих элементов.

Автомобилист, который не знает, как настроить карбюратор на ВАЗ-2101, должен начать регулировку приспособления с отключения троса, соединяющего педаль акселератора и привод дроссельной заслонки. В демонтаже также нуждается патрубок, который располагается между воздушным фильтром и сапуном.

Для регулировки карбюратора ВАЗ-2101 требуется наличие ремкомплекта

Прежде чем настраивать карбюратор, необходимо удостовериться в том, что в шланге нет разрежения (этот соединительный элемент находится между регулируемым приспособлением и регулятором угла опережения). Следующий шаг заключается в регуляции качества смеси из воздуха и топлива. Автовладелец должен медленно по очереди «дожать» винты таким образом, чтобы силовой агрегат начало немного потряхивать. После этого следует всё сделать так, чтобы мотор начал функционировать максимально стабильно. Этой манипуляции поспособствует выкручивание винтов качества. Однако в момент регуляции не стоит совершать более одного оборота. Регулировка осуществляется только на слух (даже такой простой и неточный метод помогает отрегулировать прибор максимально точно). Не менее важна регулировка холостого хода карбюратора ВАЗ-2101.

Помочь в определении грамотно проведённой настройки может резкое открытие дроссельной заслонки и её мгновенное закрытие. В том случае, если автомобиль способен быстро набрать обороты, без задержек и колебаний, карбюратор настроен хорошо. Как правило, прямым отражением настройки этого приспособления является последующая эксплуатация транспортного средства.

Устройство карбюратора, диагностика, регулировка

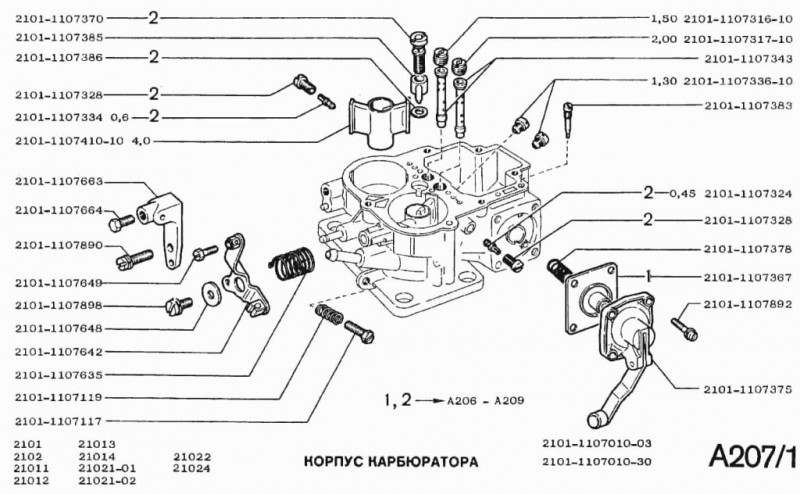

Схема корпуса карбюратора на ВАЗ 2101

Устройство карбюраторов принципиально мало отличается и состоит из следующих систем:

• Система поддержания и регулировки уровня топлива;
• Система пуска и прогрева двигателя;
• Система холостого хода;
• Ускорительного насоса;
• Главной дозирующей системы;
• Системы эконостата.

Система уровня топлива

За уровень топлива отвечает поплавок в поплавковой камере карбюратора. Как избыточный, так и недостаточный уровень топлива негативно скажется на работе мотора. Данная неполадка возникает в основном по причине не герметичности топливного клапана, что возникает довольно часто из-за плохого качества топлива с топливными фильтрами. Очистка клапана или его замена при отсутствии герметичности производится после визуального контроля, являясь довольно простой операцией.

Система пуска и холостого хода

Карбюратор на ВАЗ 2101 б/у

Система пуска и холостого хода являются наиболее ранимыми механизмами. Плохой пуск двигателя часто бывает вызван неполным закрытием воздушной заслонки. Устраняется оно путем очистки со смазкой ее привода. Кроме этого необходимо проверить, как она приоткрывается в момент пуска, что обеспечивает механизм пускового устройства.

Регулировка холостого хода осуществляется следующим образом. Сначала необходимо добиться нужных оборотов мотора винтом количества топливной смеси (для двигателей ВАЗ этот показатель составляет 850 об/мин). Затем винтом качества необходимо найти такое положение, при котором двигатель будет развивать наибольшие обороты. Если его обороты будут больше 850 об/мин, то винтом количества необходимо их снизить, а затем добиться максимальных оборотов с помощью винта качества. После того, как обороты будут выставлены и составят 850 об/мин, то необходимо заворачивать винт качества до момента, когда двигатель не начнет слегка трясти. Затем отвернуть винт качества обратно примерно на треть или четверть оборота, добившись наиболее устойчивой работы мотора на самой обедненной смеси.

Ускорительный насос

Еще одной распространенной проблемой является неисправность ускорительного насоса, что проявляется тупостью или рывками при разгоне. Проверяется дефект визуально. Нужно резко открыть дроссельную заслонку, проверив наличие и силу бензиновой струи, которая должна быть равномерной в течение 3-4 секунд. Если это не так, то необходимо проверить западание клапана или прочистить жиклер.

Пожалуй, это самые распространенные простые неисправности и методы их устранения. Если самостоятельно не удается их разрешить, то рекомендовано обратиться в профессиональный сервис.

Выбор карбюратора для «классики»

Если вы любитель драйва и хотите больше, чем дает вам стандартная система, то для вас может подойти карбюратор ДААЗ 21053, выпускаемый по лицензии от французской компании Solex. Этот карбюратор является самым экономным и обеспечивающим самую лучшую динамику для классических двигателей, но в продаже найти его довольно сложно, не все продавцы знают о его существовании. В нем применена конструкция, которая коренным образом отличается от конструкций предыдущих моделей фирмы ДААЗ. Тут применена система обратной подачи топлива, есть выход, через который избыточный бензин возвращается в бак, это позволяет экономить около 500-700 грамм топлива на 100 километров пути.

В зависимости от модели может быть много вспомогающих электронных систем, таких как: система холостого хода, регулируемая электро-клапаном, система автоматического подсоса и другими. Но большинство их устанавливается на экспортных моделях, у нас в основном встречается только система холостого хода с электро-клапаном. Она кстати может предоставить вам много проблем, в данном карбюраторе очень маленькие каналы для топлива и воздуха, и они очень часто забиваются, если их не чистить во время, то первое что начинает работать плохо — система холостого хода. Этот карбюратор использует около 6-9 литров топлива при нормальной езде, при этом обеспечивает наилучшую динамику из всех представленных выше агрегатов, кроме Weber-ов. Если вы хотите получить максимум от двигателя, но при этом не утомлять себя лишними подробностями настроек карбюраторов то выбирайте смело его.

Что ж, я перечислил вам все стандартные карбюраторы, которые устанавливаются на классику без переделок, нужно только запомнить, что если вы покупаете карбюратор, то нужно его подобрать по объем двигателя вашего авто. Даже если вам в руки попал хороший карбюратор, но рассчитан на другую кубатуру, то с помощью мастера вы можете поменять жиклеры в нем и отрегулировать под свои нужды.

Но не думайте, что выбор установки карбюратора, заканчивается на этом списке

Если вы хотите получать еще больше от авто и имеете хорошего мастера карбюраторщика или сами можете их настраивать, то можете обратить свое внимание на еще два вида карбюраторов, Solex 21073 и Solex 21083:

1. первый предназначен для объема в 1.7 куб.сантиметров (для двигателя Нивы), он отличается от 21053 тем что у него больше каналы и больше жиклеры. После его установки вы получите еще больше динамики, но топлива будет расходоваться литров 9-12 на 100 км. Так что если хотите много динамики и при этом имеете деньги чтоб платить за лишний расход, можете выбрать его.
2. второй (21083) предназначен для автомобилей Ваз 2108-09, и на классические двигателя ставится только с переделками, потому что системы газораспределения у двигателей 01-07 и 08-09 отличаются. И если установить карбюратор как есть, то при оборотах около 4000 тысяч, скорость всасываемого воздуха может приблизиться к сверх звуковой, что недопустимо, двигатель дальше попросту больше разгоняться не будет. Если хотите, его устанавливать, вам придется рассверлить диффузоры 1 и 2 камеры до большего размера, и поставить немного большие жиклеры. Все эти переделки стоит делать, только если вы искренний ценитель классики, так как они довольно трудоемкие. Цена переделок — расход менее чем на 21053, увеличение динамики еще больше чем на 21073.

Можно говорить и еще больше, есть однокамерные и двухкамерные карбюраторы, импортных фирм, но они во первых дорогие, во вторых не всегда обеспечивают лучшую динамику и экономию чем перечисленные выше. Так что тут уж решать вам что выбирать и как ездить.

Источники

• http://vaz-russia.ru/remont/zamena-karbyuratora-na-vaz-2101-vaz-2107.html
• http://zarulemvaz.ru/vybor-karbyuratora-na-vaz-2101-2107/

Коротко об особенностях и устройстве карбюраторного узла «шестерки»

Перед тем, как отрегулировать карбюратор на ВАЗ 2106, не помешает узнать его конструктивные особенности. После 1980 года на тольяттинские автомобили стали устанавливать Озон и Солекс. Смысл работы узла – приготовление горючей смеси перед подачей ее в цилиндры авто. До тонкостей, это не автошкола, разбирать конструкцию не будем, достаточно ознакомиться с основными компонентами, обеспечивающими оптимальный режим работы карбюраторного ДВС:

• Система дозирования горючего.
• Механизмы для управления заслонками дросселя и обогащения смеси.
• Система холостого хода.
• Насос-ускоритель и эконостат.
• Поплавковая камера.

Камера с поплавком и игольчатым клапаном отвечает за стабильность уровня горючего. Далее бензин, протекая по распылительной трубке, попадает в камеру, где смешивается с воздухом из впускного патрубка. Количество смеси корректируется дроссельной заслонкой, которая связана с акселераторной педалью.

Точная регулировка позволяет приготовить правильную смесь из бензина и воздуха в соотношении 1:15. В процессе длительной эксплуатации машины настройки сбиваются и приходиться думать, как отрегулировать карбюратор на автомобиле ВАЗ 2106 своими силами. Технология юстировки одинакова как для Солекса, так и для Озона.

Как отрегулировать карбюратор на ваз 2101

Что потребуется для регулировки

Сначала нужно подготовить соответствующий ремкомплект карбюратора ваз 2101. Также потребуются новые манжеты, жиклеры карбюратора и прочие запчасти. Чтобы отрегулировать карбюратор, потребуется ремкомплект, который включает в себя следующие инструменты:

• Гаечные ключи.
• Ветошь.
• Отвертки (крестовая, плоская).
• Защитные перчатки.
• Растворитель.
• Зубочистки.
• Баллончик со сжатым воздухом или насос.

После соответствующей подготовки ремкомплекта можно приступать к настройке карбюратора ВАЗ-2101. Для этого не потребуется применять большие усилия. Все действия должны быть аккуратными и точными.

Также нужно осмотреть узлы, от которых может зависеть работа мотора. Нужно осмотреть свечи зажигания. По их внешнему виду можно сказать, в каких пропорциях смешивается топливо с воздухом.

Карбюратор нужно очистить. Для этого демонтируют его верхнюю крышку. Снимается поплавок, вакуумный клапан. Внутреннее пространство камер нужно прочистить. Здесь скапливаются сажа и грязь. Очистку проводят при помощи баллончика с воздухом или при помощи насоса.

Еще одним обязательным действием является проверка зазора между электродами распределителя, а также катушки и проводов высоковольтного напряжения. Настройку проводят только после прогрева мотора до 90ºС. Машины ставят на ручник.

Корректировка заслонки дросселя

Регулировка карбюратора ВАЗ-2101 начинается с настройки дроссельной заслонки. Это несложная процедура. Выполнить ее можно в три этапа. Вручную нужно повернуть против часовой стрелки рычаг управления заслонки. Она полностью открывается.

Проводится замер расстояния до первичной камеры. Устройство карбюратора предполагает, что этот показатель составляет 12,5-13,5 мм. Если же результат отличается, нужно подогнуть усики тяги. Регулировка заслонки предполагает определение величины открытия заслонки дросселя. Оно должно составлять 14,5-15,5 мм. В противном случае потребуется подкрутить шток привода пневматики.

Коррекция стартерной батареи

На втором этапе потребуется откорректировать работу пускового устройства. Вручную поворачивается рычаг заслонки дросселя на вторичной камере против часовой стрелки. Она закроется. Кончик рычага тяги должен плотно прилегать к оси заслонки дросселя первичной камеры.

На самом конце должен находиться шток стартерного прибора. В противном случае потребуется откорректировать его положение. Для этого подгибается тяга. Это приспособление в карбюраторных моторах хрупкое. Если сильно приложить к нему силу, тяга отломается.

Проверка ускорителя насоса и его ремонт

Начинать проверку нужно с тестирования работоспособности системы. Нужно собрать в мензурку топливо, которое выработается за 10 циклов работы рычага заслонки дросселя. Должно собраться от 5,2 до 8,7 см³ горючего. Если это не так, нужно прочистить жиклеры карбюратора ваз 2101. Для этого выполняют прокачку насоса. Это поможет прочистить забившиеся форсунки. Эту процедуру выполняют около 10 раз. Затем производится замер горючего еще раз.

Если процедура продувки не дала нужного результата, ускоритель потребуется полностью менять.

Если же на больших оборотах наблюдаются сбои в работе мотора, нужно проверить диафрагму насоса. Она могла износиться. Часто стирается шток бензонасос.

Регулировка холостого хода

Регулировка топливной системы предполагает на завершающем этапе проведение настройки оборотов на холостом ходу. Потребуется прогреть двигатель в течение 15 мин. Затем мотор нужно заглушить. Винты количества и качества закручиваются до упора. Первый из них нужно отпустить на 3 оборота. Винт качества откручивают на 5 оборотов.

Мотор запускается. Винтом количества устанавливают частоту оборотов, которое составляет около 800 в минуту. Затем медленно закручивается винт качества. Так можно уменьшить обогащение топливной смеси. Эту процедуру проводят до тех пор, пока обороты не станут падать. После этого винт качества нужно выкрутить еще на пол оборота и зафиксировать его в таком положении.

Зная, как проводится процедура корректировки карбюратора, можно самостоятельно выполнить работу хорошо. Мотор будет работать стабильно, а ВАЗ 2101 будет эксплуатироваться в нормальном режиме.
