Как устранить основные неисправности и настроить карбюратор к-126г своими руками

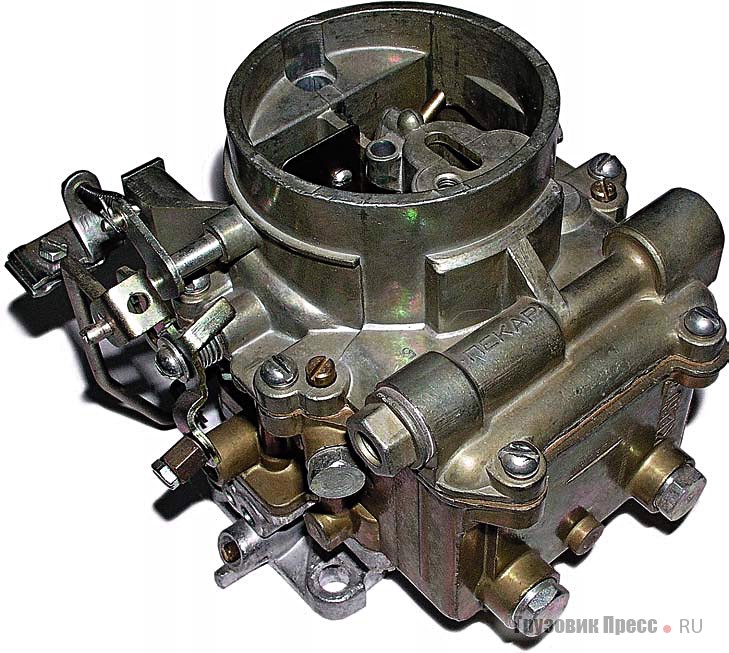

Регулировка карбюратора К126

Карбюраторы К-126 весьма просты по устройству, в меру надежны и требуют минимального ухода при правильной эксплуатации. Большинство неисправностей возникает либо после неквалифицированного вмешательства в регулировки либо в случае засорения дозирующих элементов твердыми частицами. Среди видов технического обслуживания наиболее распространенными являются промывка, регулировка уровня топлива в поплавковой камере, проверка работы ускорительного насоса, регулировка системы пуска и системы холостого хода.

Рассмотрим регулировку карбюратора к 126 на примере К 126ГУ.

Регулировка уровня топлива карбюратора к126

Регулировка уровня топлива К126

Проверку уровня топлива производите при неработающем двигателе автомобиля, установленного на горизонтальной площадке. При подкачке топлива с помощью ручного привода насоса уровень топлива в поплавковой камере карбюратора должен установиться в пределах, отмеченных метками (приливами) «а» на стенках смотрового окна. При отклонении уровня от указанных пределов произведите регулировку, для чего снимите крышку поплавковой камеры. Регулировку уровня производите подгибанием язычка 3 (см. рис.). Одновременно подгибанием ограничителя 2, установите ход иглы 5 клапана подачи топлива 1,2 — 1,5 мм. После регулировки вновь проверьте уровень топлива и при необходимости произведите регулировку повторно. Учитывая, что в процессе эксплуатации вследствие износа поплавкового механизма уровень топлива постепенно повышается, устанавливайте его при регулировке по нижнему пределу. В этом случае уровень топлива более длительное время будет находиться в допустимых пределах.

Примечание. При регулировке уровня топлива в поплавковой камере карбюратора не подгибайте язычок поплавка нажатием на поплавок, а подгибайте с помощью отвертки или плоскогубцев.

Регулировка холостого хода карбюратора К126

Регулировка минимальной частоты вращения коленчатого вала холостого хода проводится в следующей последовательности:

-прогреваем двигатель до рабочей температуры;

— завернуть до отказа, но не туго, винт 15, а затем отвернуть его на 1,5 оборота;

— пустить двигатель и упорным винтом 43 дроссельной заслонки установить устойчивую частоту вращения коленчатого вала 550 — 650 об/мин;

Проверка результатов регулировки происходит резким нажатием на педаль газа, двигатель не должен заглохнуть, происходит плавное падение оборотов

Винтом 15 ограничителя токсичности регулируется предельное значение окиси углерода (при наличии газоанализатора).

Отрегулировать систему  холостого хода карбюратора к126 можно и без газоанализатора.

Вот как эта процедура описана в книге Тихомирова Н.Н. «Карбюраторы К-126, К-135»:

Немного о ремонте карбюратора К126

У карбюратора к 126 как и всех других карбюраторов есть свои слабые места. Очень слабое место у карбюратора к126 это крепление нижней части карбюратора к средней, в этом месте крепежные места со временем подвергаются тепловому воздействию со стороны двигателя и в этих местах при сильной перетяжке крепления карбюратора, и при повышенной рабочей температуры двигателя, крепления половинок карбюратора деформировались, как следствие между нижней средней частью карбюратора к126 появляется зазор, переходные каналы системы холостого хода начинают подсасывать воздух и настроить холостой ход становится практически невозможно, это касается практически всех карбюраторов семейства к 126.

Проверка плоскости фланца карбюратора

Проверить плоскость фланца можно с помощью ровной линейки, как показано на рисунке (показан карбюратор «солекс», принцип тот же). Чтобы устранить эту проблему необходимо разобрать карбюратор полностью, извлечь большие диффузоры из средней части, и притереть обе половинки, заменить промежуточные прокладки на новые и собрать карбюратор. После прогрева двигателя до рабочей температуры, отрегулировать холостой ход и качество смеси.

Вместо заключения

Особенностью карбюраторов К-126 является то, что регулировка не представляет особых сложностей и не требует затрат на инструмент и специальные средства. Именно по этой причине продолжается выпуск карбюраторных к126гм автомобилей, которые используются при тяжелых условиях, отдаленных от услуг автосервиса. Соблюдение периодичности ТО даст возможность эксплуатировать автомобиль на протяжении долгого срока без критических поломок.

Видео об устройстве и ремонте карбюратора к126.

Регулировки карбюратора на минимум CO и CH

По действующему стандарту проверка токсичности в эксплуатационных условиях проводится на холостом ходу полностью прогретого двигателя при минимальной (n_{хх мин})и повышенной (n_пов) частоте вращения коленчатого вала. От правильной регулировки зависит не только загазованность воздуха, но и надёжность работы системы зажигания, ездовые качества автомобиля, эксплуатационный расход топлива.

Проверку токсичности следует начинать с режима повышенной частоты вращения, указанной в инструкции завода-изготовителя. При отсутствии таковой проверка ведётся при 3 000 мин–1. При этом действуют система холостого хода, переходная и частично ГДС. После установки режима необходимо выдержать до начала замера примерно 30 секунд. Концентрация СО и СН задаётся заводом-изготовителем. Если таких данных нет, то для двигателей автомобилей массой до 3,5 т без нейтрализатора она не должна превышать 2%, а СН (углеводороды) – 600 частей на миллион (млн–1 или ppm). Для неизношенного двигателя нормальная регулировка соответствует 0,5–1% СО и 50–100 млн–1 СН. При концентрации СО выше нормы необходимо продуть или прочистить воздушные жиклеры системы холостого хода и ГДС.

При повышенной концентрации СН (и нормальной концентрации СО) следует привести в порядок систему зажигания (зазоры в контактах прерывателя, искровой промежуток, состояние изоляторов свечей зажигания, проводов высокого напряжения и др.). Причиной повышенного выброса СН также часто бывает переобеднение смеси, сопровождающееся нарушением ездовых качеств, или угар масла.

Приведя к норме работу карбюратора на n_пов, переходим к режиму n_{хх мин}. Для регулирования частоты вращения используется винт количества смеси. Соотношение элементов дозирующих систем карбюраторов К-131 подобрано таким образом, чтобы при вращении винта количества смеси состав её почти не изменяется. Винтом качества пользуются для регулирования состава смеси и концентрации СО.

Если нет данных завода-изготовителя, концентрация СО для двигателей без нейтрализатора не должна превышать 3,5%, а концентрация СН – 1 200 млн–1. Перед регулировкой СО необходимо винтом количества установить n_{хх мин}. Затем винтом качества регулируем СО.

У двигателей с автономной системой холостого хода (карбюраторы К-131, К-151 и др.) минимальный выброс СН соответствует концентрации СО 0,3–0,6%. Но для создания некоторого запаса с учётом возможных изменений состава смеси в процессе эксплуатации целесообразно винтом качества устанавливать концентрацию СО в пределах 0,7–1,0%. Концентрация СН при исправном двигателе составляет 180–250 млн–1.

У двигателей с обычной системой холостого хода (К-126 и ДААЗ-4178) концентрация СО устанавливается в диапазоне 1,3–1,4%. После регулировки на СО необходимо проверить частоту вращения коленчатого вала и, в случае необходимости, винтом количества уточнить её.

После регулировки холостого хода рекомендуется несколько раз нажать на педаль газа и проверить частоту вращения при отпущенной педали. Если она изменилась, то винтом количества уточнить регулировку карбюратора.

При отсутствии газоанализатора с достаточной точностью отрегулировать карбюратор можно с помощью тахометра с ценой деления 25 или 50 мин–1. На прогретом двигателе винтом количества устанавливаем n_{хх мин}. Затем винтом качества выбираем регулировку, соответствующую максимальному числу оборотов. Винтом количества устанавливаем число оборотов на 14–20% выше n_{хх мин}, т.е. при n_{хх мин}=600 мин–1 устанавливаем примерно 680 мин–1, а при n_{хх мин}= 800 мин–1 n_рег=950 мин–1. Затем винтом качества уменьшаем число оборотов до n_{хх мин}.

В дорожных условиях карбюратор можно отрегулировать и без тахометра. Винтом качества, вращая его по часовой стрелке, обедняем смесь до начала неустойчивой работы двигателя, затем, очень медленно вращая винт качества в обратном направлении, доходим до начала устойчивой работы двигателя. Иногда приходится несколько увеличить частоту вращения коленчатого вала винтом количества. Остаётся добавить, что при регулировки карбюратора «на глаз» при первой же возможности следует проверить содержание СО и СН газоанализатором.

Редакция благодарит продавцов магазина фирмы «ЭРГОН» за помощь в проведении фотосъёмки.

О карбюраторных системах

Итак, что же такое карбюратор? В переводе с французского carburation — «смешивание». Отсюда становится понятным назначение устройства — для создания смеси из воздуха и топлива. Ведь именно топливно-воздушная смесь воспламеняется от искры свечи автомобиля. Благодаря простоте конструкции, карбюраторы сегодня применяются на маломощных двигателях газонокосилок и бензопил.

Есть несколько разновидностей карбюраторов, но везде главными составляющими будут поплавковая камера и одна или несколько смесительных. Принцип поплавковой камеры схож с клапанным механизмом бачка унитаза. То есть жидкость поступает до определённого уровня, после которого срабатывает запорное устройство (у карбюратора это игла). В смесительную камеру топливо поступает через распылитель вместе с воздухом.

Карбюратор — достаточно тонкое в настройке устройство. Регулировка карбюратора К126Г должна производиться при каждом техническом обслуживании и любой проблеме. Правильно же настроенный узел подачи топливно-воздушной смеси обеспечивает равномерную работу двигателя.

Признаки неисправности карбюратора

Как и любое другое механическое устройство, карбюратор не может безотказно работать постоянно. Причинами тому могут быть:

• засорение жиклёров и каналов;
• износ прокладок или уплотнителей;
• нарушение регулировок систем и механизмов.

К симптомам того, что карбюратор работает в аварийном режиме, можно отнести:

• неустойчивый холостой ход (плавающие обороты);
• невозможность запуска или усложнённый пуск силового агрегата;
• снижение мощности мотора;
• рывки при старте с места, а также провалы при разгоне;
• увеличение расхода горючего;
• детонация.

Естественно, приведённые признаки могут указывать и на другие неполадки в топливной системе или системе зажигания, однако промывка, чистка и регулировка карбюратора ему никоим образом не повредят.

Таблица: основные неисправности карбюратора К-126Г

Признаки	Возможные неисправности
Силовой агрегат не запускается вообще. Наблюдается течь бензина из-под прокладки поплавковой камеры.	Не отрегулирована система пуска двигателя. Карбюратор переливает топливо вследствие нарушения регулировки механизма поплавка (слишком высокий уровень).
Мотор запускается после нескольких попыток, периодически глохнет.	Засорён фильтр карбюратора. Не отрегулировано качество смеси.
Двигатель стреляет или «чихает» в карбюратор.	Нарушена регулировка механизма поплавка (слишком низкий уровень). Неправильно отрегулировано качество топливной смеси (обеднённая смесь).
Силовой агрегат работает нестабильно только на холостом ходу, обороты при этом «плавают».	Засорён топливный жиклёр системы холостого хода. Нарушена регулировка качества смеси (обеднённая смесь).
Наблюдается снижение мощностных качеств силовой установки. Имеет место детонация при нагрузке.	Забиты топливные жиклёры. Нарушения в работе ускорительного насоса. Слишком бедная топливная смесь.
Наблюдаются рывки при старте, провалы при нажатии на педаль газа.	Неисправен ускорительный насос. Засорён сетчатый фильтр карбюратора. Не отрегулировано качество горючей смеси (слишком бедная).
Увеличенный расход топлива.	Неправильно отрегулирован уровень горючего в камере поплавка (слишком высокий). Нарушена регулировка системы холодного запуска (воздушная заслонка открывается не полностью). Засорены воздушные жиклёры. Неправильно отрегулировано количество поступающего топлива.

Как обслуживать карбюратор

При езде на автомобиле нужно следить за состоянием карбюратора и должна производиться его регулировка. Устройство должно быть чистым, его требуется протирать, чтобы в топливную смесь не попадали частицы грязи. Топливо нигде не должно протекать. Периодически рекомендуется промывать детали устройства.

Если возникает необходимость, то нужно отрегулировать уровень топлива в камере поплавка. Клапан топлива должен быть герметичен и в закрытом положении ничего не пропускать. При неисправности клапана экономайзера требуется правильно настроить его точку включения, иначе смесь топлива будет бедной для работы на оборотах выше холостых. Жиклеры должны свободно пропускать топливную смесь. Между частями карбюратора не должно быть подтеков, все прокладки должны плотно прилегать к корпусу. Механизм поворота дросселей должен быть в исправном состоянии. Особенно важен факт наличия плавного их ходя и момент подхвата второй заслонки. Если что-то не так нужно отрегулировать их угол открытия и закрытия. Мотор должен устойчиво работать даже на малых оборотах. Если что-то не так, то регулируют систему холостых оборотов.

Мероприятия по обслуживанию:

Прочищение — это главное мероприятие и его следует подробно расписать.

Эту операцию делают через определенный срок. Обязательно нужно делать это периодически. Важными показаниями для чистки будет возросшие потребление бензина, снижение выдаваемой мощности, неустойчивая работа мотора, особенно на малых оборотах.

Схема карбюратора К126Н

Чистят обычно камеры, крышки карбюратора, пропускные канали и составляющие детали. Для этого требуется произвести разборку, которую лучше всего делать на чистой поверхности.

Для чистки используется неэтилированный бензин, а также сгодится вода теплее 80 градусов по Цельсию. Каналы подвергаются воздушной продувке. Запрещается чистить их металлическими предметами, что может привести к их расширению. Это скажется на нормальной работе устройства.

После разборки все детали карбюратора должны быть тщательно промыты и очищены от грязи. Для промывки пользуются неэтилированным бензином или горячей водой при температуре не менее 80° С. Таким же советами следует пользоваться при обслуживании к126н, к126, к126и, к126г, к126гм, к126гу, т.е. всей линейки этого карбюратора.

• Проверка зазоров клапанов;
• Выверка жиклеров;
• Обязательно следует выверить плотность прилегания дросселей к корпусу;
• Выверка уровня топлива в камере поплавка

Последнее также важно для нормальной работы двигателя и это стоит описать для владельцев данного устройства. Регулировка топлива в камере поплавка карбюратора 126 к производиться на идеально ровной горизонтальной плоскости, куда следует подогнать машину

Также можно эту операцию сделать на специальном стенде. Но если его не снимать с авто. Нужно дать поработать мотору на малых оборотах на протяжении 5 минут. Положение топлива в камере не должно выходить за пределы 1,8 — 2 см. от низа камеры поплавка. Все это делается при помощи специального окна для осмотра в карбюраторе.

Чтобы проверить герметичность поплавка, следует опустить его в емкость с горячей водой. Ее температура не должна быть ниже 80 градусов. В месте дефекта будет выходить воздушный пузырь. Это место требуется запаять. После пайки поплавок не должен весить более 14 грамм и не меньше 12.

Сборка карбюратора

Поплавок должен свободно, без заеданий качаться на своей оси, обеспечивая при этом ход иглы не менее 1,5 мм.

Уровень топлива в поплавковой камере карбюратора должен быть на 18,5—21,5 мм ниже верхней плоскости корпуса и соответствовать меткам на корпусе карбюратора, которые видны через смотровые окна.

Для получения правильного уровня в поплавковой камере допускается подгибать кронштейн поплавка.

Диафрагменный механизм должен быть герметичен. Проверка производится на специальном стенде.

При вакууме 1500—1700 мм вод, ст. допускается пропуск воздуха не более трех пузырьков в секунду.

Крышку диафрагменного механизма и крышку рычажного механизма диафрагменного привода нужно пломбировать.

Ось дросселей должна свободно без заеданий вращаться в подшипниках. Зазоры по окружности между заслонками и корпусами не должны превышать:

— для дроссельных заслонок—0,06 мм;

— для воздушных заслонок — 0,2 мм.

При полностью закрытой воздушной заслонке дроссели заслонки должны открываться на 12° не менее от положения их полного открытия.

Полное включение клапана экономайзера должно быть при полностью открытых дросселях.

Испытание

Собранный карбюратор должен быть проверен на отсутствие подтеканий и высоту уровня топлива в поплавковой камере на приборе модели НИИАТ-355.

При избыточном давлении 0,3— 0,32 кГ/см2 для бензина удельного веса 0,720—0,750 г/см3 уровень топлива в поплавковой камере должен быть 20 ± 1 мм до плоскости разъема карбюратора.

Производительность ускорительного насоса должна быть не менее 10 см3 за 10 ходов поршня.

Проверка полного включения клапана экономайзера производится замером: зазора между планкой и гайкой привода экономайзера, расстояния между верхней плоскостью крышки карбюратора и верхней плоскостью планки.

Зазор между планкой и гайкой штока привода экономайзера при положении верхней плоскости планки на расстоянии 13 ± 0,2 мм от верхней плоскости разъема поплавковой камеры должен быть 3 ± 0,2 мм.

Расстояние между верхней разъемной плоскостью крышки карбюратора и верхней плоскостью планки должно быть 21,5 ± 0,2 мм.

Проверка срабатывания диафрагменного механизма пиевмоцентробежного ограничителя оборотов производится на специальном стенде.

Ограничитель оборотов карбюратора при работе с эталонным датчиком должен обеспечивать автоматическое ограничение числа оборотов коленчатого вала двигателя при его работе с воздушным фильтром в пределах:

— по скоростной характеристике — 3200—3400 об/мин;

— на холостом ходу — 3450—3550 об/мин.

Все карбюраторы, выходящие из ремонта, должны быть проверены на двигателе с целью определения их основных рабочих качеств, обеспечивающих:

— легкость пуска двигателя;

— устойчивую работу двигателя на малых оборотах холостого хода;

— отсутствие провалов в работе.

Минимально устойчивые обороты коленчатого вала двигателя при работе на холостом ходу должны быть в пределах 400— 500 об/мин.

При проверке работы двигателя на различных режимах (с нагрузкой и без нагрузки) карбюратор должен обеспечивать плавный без провалов переход с одного режима работы двигателя на другой.

Регулировка карбюратора

Регулировку холостого хода выполняют упорным винтом 1 (рис. 3), ограничивающим закрытие дросселей, и двумя винтами 2, 2, изменяющими состав рабочей смеси, на хорошо прогретом двигателе и при исправной системе зажигания.

Особое внимание должно быть уделено исправности свечей зажигания и правильности зазора в их электродах. При регулировке следует учитывать, что карбюратор двухкамерный и состав рабочей смеси в каждой камере регулируют самостоятельно

При регулировке следует учитывать, что карбюратор двухкамерный и состав рабочей смеси в каждой камере регулируют самостоятельно.

Начиная регулировку, следует завернуть винты 2 до отказа, а затем отвернуть на два оборота каждый.

Пустить двигатель и установить винтом 1 такое наименьшее открытие дросселей, при котором двигатель работает вполне устойчиво.

Затем обеднять смесь одним из винтов 2, завертывая его при каждой пробе на ¼ оборота до тех пор, пока двигатель не начнет работать с перебоями.

После этого обогащают смесь, вывернув винт 2 на ½ оборота. Проделать те же операции со вторым винтом 2.

Отрегулировав состав смеси, попробовать уменьшить число оборотов холостого хода, вывертывая упорный винт 1 дросселей, после чего снова обеднять смесь обоими винтами поочередно, как указано выше.

Для проверки регулировки холостого хода резко нажать на педаль управления дросселями и резко отпустить ее.

Если двигатель остановится, то число оборотов необходимо увеличить винтом упора дросселей.

Правильно отрегулированный двигатель должен устойчиво работать при 475 — 525 об/мин.

Установка

В первую очередь демонтируем воздушный фильтр. Далее, поочерёдно снимаем:

• приводы заслонок;
• шланги (подачи горючего и отбора разрежения вакуумного корректора).

Агрегат монтируется на фланец впускного трубопровода мотора. четырьмя гайками. Дополнительно используются пружинные шайбы. Проверяем целостность резиновой прокладки, если есть необходимость — меняем её. На завершающем этапе присоединяем приводы заслонок и патрубки.

Порядок настройки:

проверяем герметичность агрегата (особое внимание на участки крепления шлангов, пробки и прокладки). Если находим утечку жидкости — устраняем проблему;
закачиваем топливо (6–8 раз ручным бензонасосом);
закрываем воздушную заслонку, запускаем и прогреваем двигатель;
по мере нагревания мотора постепенно открываем заслонку;
в момент, когда температура антифриза достигает отметки +40 °C, полностью открываем заслонку;
до упора вкручиваем винт, регулирующий качество топливной смеси;
откручиваем винт «качества» на 5 оборотов;
доводим температуру жидкости до 90 °C;
увеличиваем обороты коленчатого вала до максимально возможного количества;
плавно закручиваем винт регулировки количества топливной смеси, пока не начнутся перебои в работе мотора;
отворачиваем винт «количества» на половину оборота;
проверяем работоспособность двигателя

Нажимаем на педаль газа, а затем резко отпускаем её. Если мотор глохнет — повышаем обороты.

Эпоха карбюраторной техники давно осталось в прошлом. Сегодня топливо поступает в двигатель автомобиля под управлением электроники. Однако автомобили, имеющие в своей топливной системе карбюраторы, ещё остались. Кроме ретроавтомобилей, существуют ещё вполне рабочие «лошадки» — УАЗы, а также классика от Тольяттинского автозавода. И значит, умение разобраться в устройстве, осуществить техническое обслуживание, произвести ремонт карбюратора остаётся в цене.

Речь в данной статье пойдёт о карбюраторе К126Г. К126Г — тонкое мероприятие, требующее определённых навыков и хорошего знания его состава и принципов работы. Но для начала вспомним немного о том, что вообще такое карбюратор.

Уровень топлива в карбюраторе К126

На 126-х моделях старого образца корпус поплавковой камеры оснащался смотровым окошком, по которому очень легко было определить уровень бензина (визуально – заполнение бензином на 2/3).

Карбюраторные узлы нового образца этого окна не имеют, а так как метка уровня топлива в карбюраторе К126 находится снаружи корпуса, а топливо – внутри камеры, удостовериться, правильно ли отрегулирован поплавковый механизм, без демонтажа верхней крышки практически невозможно. Но существует достаточно простой способ определения уровня без разборки карбюратора, и снимать узел при этом также не требуется.

Рассмотрим, как можно узнать бензиновый уровень на примере модели К135 (полный аналог К126, который устанавливается на грузовые авто ГАЗ-53/ 3307/ 66):

• берем пробку (заглушку) от любого старого 126-го или 135-го карбюратора, сверлим в ней такое отверстие, чтобы можно было закрепить кусок стержня от гелевой ручки;
• конструкцию необходимо сделать герметичной, например, обработать стык эпоксидной смолой;
• на стержень насаживаем кусок прозрачной трубки от стеклоомывателя;
• отворачиваем одну из пробок на основном корпусе карбюратора, предварительно подставив под него баночку, чтобы не разлить бензин;
• вместо заводской пробки устанавливаем самодельную конструкцию, при этом, подняв трубку кверху, накачиваем вручную бензонасосом бензин в камеру;
• теперь в прозрачной трубочке появилось топливо, и какой его уровень в поплавковой камере, можно увидеть наглядно.

Если уровень больше или меньше положенной нормы, его необходимо изменить. Для этого следует демонтировать воздушный фильтр в сборе с корпусом, открутить винты и снять карбюраторную крышку, подогнуть язычок поплавка в нужную сторону и еще раз проверить, сколько топлива имеется в камере, при необходимости операцию повторить.

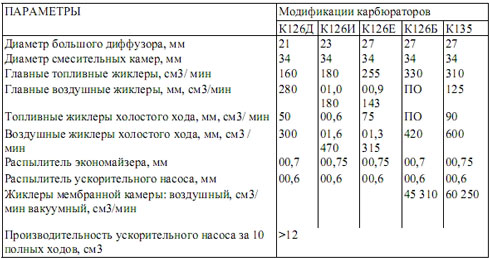

Карбюратор К126: жиклеры, виды и подбор

Хотя все версии 126-ой серии внешне похожи между собой, они имеют отличия в зависимости от модели автомобиля, также различаются модификациями в связи с годом выпуска. Так, например, первоначально КУ выпускались со смотровым окошком, в дальнейшем средний корпус стал изготавливаться монолитно, без возможности увидеть, сколько бензина присутствует в поплавковой камере. Для каждой модели «126» с завода устанавливаются топливные и воздушные жиклеры определенного сечения, но еще существуют ремкомплекты, позволяющие скорректировать параметры под конкретный объем двигателя. Также в автомагазинах всегда можно приобрести все детали по отдельности, а не только комплектом, и здесь мы рассмотрим, какие бывают для К126 жиклеры: виды и методы их подбора.

Среди дозирующих элементов, которые можно заменить и произвести корректировку параметров поступления топливно-воздушной смеси, стоит отметить:

• большие/малые диффузоры для обеих камер;
• жиклеры ГДС (главной дозирующей системы);
• распылители экономайзера и насоса-ускорителя;
• жиклеры холостого хода.

Далеко не всех автовладельцев устраивают заводские параметры карбюраторов, основные причины возникающих претензий к этому узлу:

• вялый разгон машины;
• провалы при резком ускорении;
• повышенный расход топлива.

Чтобы как-то изменить ситуацию к лучшему, многие водители стараются устанавливать топливные жиклеры большего сечения, а воздушные – меньшего, использовать диффузоры увеличенного диаметра. Конкретный совет, что лучше для той или другой модификации К126, давать сложно, так как в каждом случае необходим индивидуальный подход, подгонка деталей с последующим испытанием авто на трассе. Интересную информацию всегда можно почерпнуть на различных форумах, а в сети найти таблицы с параметрами дозирующих элементов для многих модификаций «126-х».

Еще не стоит забывать об одном очень важном моменте: установка топливных жиклеров с увеличенным сечением неизбежно приводит к обогащению топливной смеси, воздушных – к обеднению, поэтому такие детали обычно меняется в паре. Замена малого диффузора первичной камеры у карбюраторов легковых автомобилей на более производительный нередко дает положительный эффект (увеличение динамики, более стабильную работу двигателя), но не всегда в продаже можно найти эти элементы подходящего размера

В таких случаях народные умельцы распиливают, стыкуют части сборного диффузора, подгоняют его по месту.

Замена карбюратора К-151

При сильном износе деталей карбюратор нуждается в замене, чаще всего он меняется, если изнашивается корпуса:

• сильно деформируется нижняя поверхность средней части;
• коробится крышка (верхняя часть корпуса);
• изнашивается посадочное место под дроссельные заслонки в нижней части.

Цена нового карбюратора К-151 достаточно высокая (в среднем 5,5-6,5 тыс. рублей), но с неисправным устройством ездить невозможно, тем более, с большим расходом топлива денег теряется еще больше. Меняется К-151 достаточно просто, рассмотрим процесс его замены на автомобиле «Газель»:

• глушим мотор, отворачиваем хомут воздушного патрубка, демонтируем «гофру»;
• демонтируем корпус воздушного фильтра – сначала крышку, затем основной корпус (крепится тремя гайками на 10);
• ослабляем два крепления троса подсоса, выдергиваем трос;
• отсоединяем трос газа;
• освобождаем карбюратор от всех шлангов;
• откручиваем 4 гайки, которые держат корпус устройства;
• демонтируем узел – он может сидеть очень плотно, поэтому можно его снизу слегка поддеть отверткой, но нужно работать инструментом аккуратно, чтобы не повредить прокладку под карбюратором;
• ставим на место новый карбюратор, запускаем и прогреваем ДВС, производим регулировку холостого хода.

Монтаж карбюратора требует особой осторожности

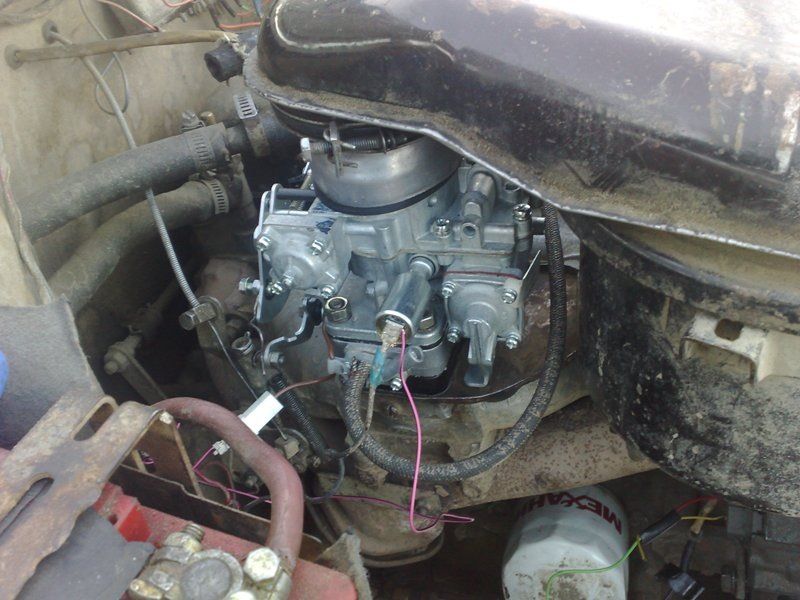

Карбюратор ДААЗ на УАЗ

Профессиональные водители советуют очень внимательно следовать инструкции по установке, потому что карбюратор не любит суеты:

выкрутите специальные крепления карбюратора из коллектора и установите туда иные, которые будут меньшей длины;
снимите электрический пневматический клапан (ЭПХХ) и на старое место установите ещё одно реле включения;
установите новый карбюратор на место, где заблаговременно была установлена тончайшая прокладка. Следом установите толстую прокладку, которая используется для К-126. Завершает это ещё одна тонкая прокладка

Крайне важно, чтобы ваш УАЗ имел все эти 3 прокладки. В противном случае водитель рискует получить поломку привода ускорительного насоса;
соедините штуцер, который расположен на распределителе зажигания, с тем, который находится на карбюраторе

Его легко можно обнаружить в районе винта качества;
установите электрическую схему управления повторно;
на завершающем этапе отрегулируйте нормальную работу двигателя.

Модели карбюраторов, которые устанавливались на УАЗ-452

«Буханки» с первого дня своего выпуска оборудовались карбюраторами типа К-126, К-129 и их модификациями. Так продолжалось до 1985 года, когда автомобиль был полностью модернизирован. Одновременно с новыми, более мощными двигателями на УАЗ-452 стали устанавливать карбюраторы К-131 и, К-151, а также многочисленные их усовершенствованные версии.

Но наиболее простым, надёжным и ремонтопригодным из них оказался карбюратор К-126, который ко всему прочему, был самым экономичным. Если двигатель с К-131 и К-151 потреблял в среднем 15–17 литров бензина на сто километров, то К-126 позволял сэкономить 3–4 литра. Все последние модели карбюраторов УАЗ-452 взаимозаменяемы, разве что для К-126 требуется дополнительная прокладка между его «пятой» и впускной трубой.

Линейка К-126 — это поколение карбюраторов, выпускавшихся (г. Ленинград), который впоследствии стал знаменитым «Пекаром». Первые модели двухкамерных К-126 были изготовлены в 1964 году для нового мотора ЗМЗ-53, сменившего морально устаревший ГАЗ-51.

Карбюраторы К-126Г отличаются надёжностью и экономичностью

Устройство

К-135 является эмульсированным, с двумя камерами и падающим потоком.

Две камеры независимы друг от друга, через них осуществляется подача горючей смеси в цилиндры через впускную трубу. Одна камера обслуживает с 1-го по 4-й цилиндры, а другая все остальные.

Воздушная заслонка находится внутри поплавковой камеры, и оснащена двумя автоматическими клапанами. Основные системы, которые применены в карбюраторе, действуют по принципу воздушного торможения бензина, кроме экономайзера.

Кроме того, каждая камера имеет свою систему холостого хода, главную дозирующую систему и распылители. У двух камер карбюратора общее только система пуска холодного двигателя, ускорительный насос, частично экономайзер, который имеет один клапан на две камеры, а также механизм привода. По раздельности на них установлены жиклеры, располагающиеся в блоке распылителей, и относящиеся к экономайзеру.

Каждая система холостого хода имеет в своем составе топливный и воздушный жиклеры, и по два отверстия в смесительной камере. На нижнем отверстии установлен винт с резиновым кольцом. Винт предназначен для того, чтобы регулировать состав горючей смеси. А резиновый уплотнитель не дает воздуху проникать через отверстие винта.

Воздушный жиклер, в свою очередь, исполняет роль эмульсирования бензина.

Система холостого хода не может обеспечить нужный расход топлива на всех режимах работы двигателя, поэтому в дополнение к ней на карбюратор установлена главная дозирующая система, которая состоит из диффузоров: большой и малый, топливного и воздушного жиклеров и эмульсированной трубки.

Главная дозирующая система

Основой карбюратору служит главная дозирующая система (сокращенно ГДС). Она обеспечивает постоянный состав ТС и не дает ей обедняться или обогащаться на средних оборотах двигателя внутреннего сгорания (ДВС). На каждую из камер в системе устанавливается по одному топливному и по одному воздушному жиклеру.

Система холостого хода

Система холостого хода создана обеспечивать стабильную работу мотора на холостых оборотах ДВС. Дроссельная заслонка карбюратора должна быть всегда немного приоткрыта, и бензиновая смесь на холостом ходу (ХХ) поступает во впускной тракт в обход ГДС. Положение оси дросселя устанавливается винтом количества, а винты качества (по одному на каждую камеру) позволяют обогатить или обеднить смесь на ХХ. От регулировки в немалой степени зависит расход топлива автомобиля.

Поплавковая камера

Поплавковая камера находится в главном корпусе и поддерживает уровень бензина в карбюраторе, необходимый для нормальной работы системы питания двигателя. Главными элементами в ней является поплавок и запорный механизм, состоящий из иглы с мембраной и седла клапана.

Экономайзер

Система экономайзера обогащает ТС на больших оборотах ДВС с увеличением нагрузки. В экономайзере есть клапан, который при максимальном открытии дроссельных заслонок пускает порцию дополнительного топлива по каналам в обход ГДС.

Ускорительный насос

В карбюраторе К126 (К135) ускоритель представляет собой поршенек с манжетой, который работает в цилиндрическом канале. В момент резкого нажатия на педаль акселератора (газа) привод дроссельной заслонки, механически связанный с системой ускорителя, заставляет поршень быстро передвигаться по каналу.

Схема устройства карбюратора К126 с названием всех элементов

Топливо через специальный распылитель впрыскивается из канала в диффузоры карбюратора, и ТС обогащается. Ускорительный насос позволяет плавно переходить от холостого хода до больших оборотов и двигаться автомобилю без рывков и провалов.

Ограничитель числа оборотов

Система не допускает превышение определенного количества оборотов коленчатого вала за счет неполного открытия дроссельной заслонки. Работа основана на пневматике, за счет разрежения диафрагма в пневматическом клапане устройства двигается, поворачивая механически связанную с узлом ограничителя ось дроссельных заслонок.

Система пуска

Система пуска обеспечивает стабильную работу холодного двигателя. Система состоит из пневматических клапанов, находящихся в воздушной заслонке, и системы рычагов, которые дроссельную и воздушную заслонку связывают. При вытягивании троса подсоса воздушная заслонка закрывается, тяги тянут за собой дроссель и приоткрывают его.

При запуске холодного двигателя клапана в воздушной заслонке под действием разряжения открываются и добавляют воздух в карбюратор, не позволяя мотору заглохнуть на слишком обогащенной смеси.
