Какой карбюратор лучше поставить на москвич 2140

Карбюратор ДААЗ 2107

Несмотря на то, что карбюраторные моторы сегодня считаются морально устаревшими и сходящие с конвейеров транспортные средства оснащаются инжекторными силовыми агрегатами, тема эксплуатации и сервисного обслуживания всех систем, в том числе и обеспечивающих подачу горючей смеси, еще долго будет волновать владельцев старых (и не очень) авто. ВАЗ 2107 производились 1982 по 2012 год.

Автомобили классической серии АвтоВАЗа, в том числе «семерки», комплектовались разными видами карбюраторов: ДААЗ 2107, Озон, Солекс или Пекар. Все они относятся к поплавковому типу устройств, но немного отличаются конструктивом. Эти агрегаты отличают надежность и длительный эксплуатационный ресурс. Базовой моделью, устанавливающейся на заводе, является карбюратор ДААЗ 2107 1107010, который выпускался и сегодня производится на заводе в Димитровграде.

Карбюратор на ВАЗ 2107 имеет две модификации: 2107–1107010 и 2107-1107010-20. Они отличаются лишь организацией управления ХХ. Первая модель оснащена экономайзером принудительного холостого хода. Во втором устройстве установлен топливный жиклер ХХ, который имеет электромагнитный запорный клапан.

Особенности конструкции

Конструктивно карбюратор ВАЗ состоит из верхней крышки, корпуса и основания. Каждая из частей имеет внутреннее наполнение, обеспечивающее непрерывное поступление горючей смеси.

Двухкамерный агрегат комплектуется (основные элементы):

• поплавковой и смесительной камерами;
• поплавком;
• воздушной и дроссельной заслонками;
• фильтрующим элементом;
• игольчатым клапаном;
• дросселем;
• жиклерами разных типов;
• диффузорами;
• эконостатом;
• ускорительным насосом.

Устройство карбюратора ВАЗ 2107приведено на рисунке:

Как работает карбюратор ВАЗ 2107:

Горючее попадает в первую камеру поплавкового типа, проходя через фильтрующий элемент. Его уровень регулируется поплавком. За движение жидкости отвечают топливные жиклеры. Параллельно по воздушным жиклерам осуществляется подача воздушной смеси, которая предварительно проходит очистку мембранами фильтра. В колодцах и трубках топливо смешивается с воздухом. Эта способная легко воспламеняться смесь через эконостат попадает в распылительный узел, дополнительно обогатившись воздухом. Диффузоры оптимизируют ее подачу. Воздушно-топливная смесь оказывается в смесительном отсеке. Управляемая педалью акселератора дроссельная заслонка отвечает за подачу горючего в цилиндры мотора.

При работе двигателя на холостом ходу воздушно-топливная смесь поступает лишь из первой камеры агрегата. Если прогретый мотор работает на полной мощности, происходит подача горючего и из второго отсека.

Во многом работа карбюратора обеспечивается состоянием жиклеров и чистотой других рабочих частей. Карбюратор 2107 не отличается прихотливостью и в состоянии работать даже на топливе сомнительного качества.

Оценивая все вышесказанное, можно сделать вывод, что в автомобиле ВАЗ 2107 карбюратор является очень важным узлом. Он обеспечивает функционирование силового агрегата, работающего в различных режимах, осуществляя запуск холодного двигателя, работу на холостом ходу, при повышении оборотов и торможении. Если настройка карбюратора ДААЗ 2107 выполнена неверно, это сразу скажется на динамических характеристиках, токсичности выхлопа и потреблении топлива.

Внутренние части

Карбюратор ДААЗ 1107010

Любой карбюратор дааз 1107010 состоит, как и было сказано выше, из трех частей: верхней, нижней и центральной.

Верхняя часть

Начнем с верхней части, где находится воздушная заслонка. Эта часть карбюратора дааз 1107010 представляет собой входной воздушный патрубок.

Сама заслонка имеет правую и левую части. Правая часть отвечает за перекрытие воздушного канала первичной смесительной камеры, а левая – отвечает за канал вторичной камеры.

Первичная и вторичная камеры получили свои названия из-за характера работы. Так, первичная камера дааз 1107010 должна работать на всех режимах силового агрегата, а вот вторичная подключается только, когда речь идет о больших нагрузках. Примером может послужить ситуация, когда дроссельная заслонка первичной камеры открывается больше своего хода на две трети. Кроме того, на воздушной заслонке еще стоят предохранительные клапана.

Центральная часть

Здесь расположены следующие элементы:

• Смесительные камеры: первичная и вторичная;
• Поплавковая камера;
• Различные дозирующие устройства.

В свою очередь, первичная смесительная камера наделена:

• Малым и большим диффузорами;
• Самым главным дозирующим устройством;
• Ускорительным насосом;
• Системой холостого хода.

Жиклер главный и воздушный, эмульсионный колодец с трубкой, распылитель – все это находится в главном дозирующем устройстве.

Имеется главное дозирующее устройство, а также экономайзер с механическим приводом и во вторичной камере.

Принцип работы в данном случае следующий: топливная смесь заполняет поплавковую камеру карбюратора дааз 1107010 автомобиля Москвич 2140,2141 и 412. Оно проходит через штуцер, сетчатый фильтр и игольчатый клапан. Что касается уровня топливной смеси в камере, то он поддерживается поплавком. Чтобы контролировать уровень визуально, предназначено специальное окошечко в боковой стенке камеры.

Как известно, в устройстве может происходить излишнее обогащение смеси, особенно во время холодного пуска мотора. В карбюраторе дааз 1107010 излишнее обогащение предотвращается за счет предохранительных клапанов, находящихся в воздушной заслонке.

Регулировка карбюратора Москвича 2141

регулировка

Любой карбюратор на Москвич 2140, 211 и 412 требует от владельца надлежащей регулировки. В противном случае проблем не избежать.

Регулировка устройства основывается на основах. необходимо поворачивать рычаг амортизатора против часовой стрелки. Обязательно закрыть элемент. Если этого не происходит, есть проблемы, которые необходимо устранить.

Корректировка выполняется следующим образом:

• На складе карбюратора дана 1107010 прижимается к упору;
• Откидная створка открывается на 3 мм;
• Мы нашли винт, предназначенный для регулировки зазора;
• Мы смотрим на заслонку: если она открыта, мы устанавливаем зазор на 1,1 мм.

Чтобы отрегулировать скорость холостого хода 1107010 автомобилей Moskvich 2141 и 412, мы должны снова взять винты. В этом случае отвечают за два винта. Первый винт связан с количеством смеси, а второй с композицией. Регулировка должна выполняться на прогретом до 90 градусов двигателе.

Таким образом, регулировка карбюраторного автомобиля «Москвич 2140, 211 и 412» может быть выполнена самостоятельно. Достаточно следовать инструкциям и не делать ничего лишнего.

Как правило, карбюраторы легковых автомобилей не отличаются от грузовых. Также в них можно выделить три части, где расположены бывают все дозирующие и дополнительные устройства. В этой статье мы рассмотрим конструкцию устройств, которые устанавливается на Москвич 2140,2141 и 412. Это может быть карбюратор к 125 или дааз 1107010.

На мотор автомобиля Москвич 2140,2141 и 412 устанавливается двухкамерный балансированный карбюратор дааз 1107010 основной особенностью которого является последовательная работа смесительных камер. Их последовательное открытие зависит напрямую от степени нажатия на акселератор. Интересно, что на автомобиле Москвич 2140,2141 и 412 не применяется ограничитель максимальной частоты вращения коленвала.

Это устройство разработано Ленинградским заводом и устанавливалось в одно время на Москвич 2140,2141, хотя большей частью нашел применение на Запорожце.

С другой стороны, еще на стадии проектирования учитывалась возможность использования этого карбюратора на различных двигателях, в том числе и на Москвич 2140,2141 и 412.

Если быть точным, то этот вид прибора предназначался для установки на все V-образные двигатели, которые в одно время выпускались в СССР.

Интересно, что в этом карбюраторе корректировка состава горючей смеси осуществляется способом изменения разрежения.

Карбюратор этот состоит из трех частей, так сказать составных:

• Верхней и средней части, которые отлиты из сплава цинка;
• Нижней части, которая отлита уже из чугуна.

Верхнюю и центральную часть карбюратора отделяет картонная прокладка. Между тем нижняя часть отгораживается от центральной паранитовой прокладкой.

Верхняя часть карбюратора К-125 выполняет несколько функций. Она включает в себя приемный патрубок, но одновременно с этим является еще и крышкой поплавкой камеры. Примечательно, что воздушный канал в приемном патрубке плавно поворачивается под углом в 90 градусов. Сначала воздух (из фильтра) попадает в горизонтальный канал, а затем уже идет в вертикальную часть воздушного тракта устройства.

Особая роль этого и всех карбюраторов возлагается на поплавковую камеру, которая состоит в данном случае из поплавка латунного типа, запорного механизма и оси. Принцип работы следующий: в поплавковой камере подгибается язычок, который находится на рычаге и тем самым, осуществляется регулировка уровня топливной смеси.

В горизонтальном канале расположен топливный фильтр, представляющий собой латунную сетку армированную на капроне. Поджимается топливный фильтр конической пробкой.

Карбюратор ДААЗ 2107

Карбюратор «семёрки», как и любой другой, смешивает воздух и бензин и подаёт готовую смесь в цилиндры мотора. Чтобы разобраться с устройством и функционированием карбюратора, а также выявить и устранить возможные неисправности с ним, нужно ознакомиться с этим узлом более детально.

Кто производит и на какие модели ВАЗ устанавливается

Карбюратор ДААЗ 2107 изготавливали на Димитровградском автоагрегатном заводе и ставили на разные модели «Жигулей», в зависимости от модификации изделия:

• 2107–1107010–20 оснащались моторы последних версий ВАЗ 2103 и ВАЗ 2106 с вакуум-корректором;
• 2107–1107010 ставили на «пятёрки» и «семёрки» с моторами 2103 (2106);
• карбюраторы 2107–1107010–10 ставили на двигатели 2103 (2106) с трамблёром без вакуум-корректора.

Устройство карбюратора

ДААЗ 2107 выполнен из металлического корпуса, который характеризуется повышенной прочностью, что позволяет свести к минимуму деформационные и температурные воздействия, механические повреждения. Условно корпус можно разделить на три части:

• верхняя — выполнена в виде крышки со штуцерами для шлангов;
• средняя — основная, в которой находятся две камеры с диффузорами, а также поплавковая камера;
• нижняя — в ней расположены дроссельные заслонки (ДЗ).

К основным элементам любого карбюратора относятся жиклёры, которые предназначены для пропускания топлива и воздуха. Они представляют собой деталь с наружной резьбой и внутренним отверстием определённого диаметра. При засорении отверстий их пропускная способность снижается, а пропорции в процессе образования рабочей смеси нарушаются. В такой ситуации необходима чистка жиклёров.

«Семёрочный» карбюратор имеет несколько систем:

• поплавковая камера — поддерживает топливо на определённом уровне для стабильной работы двигателя при любых оборотах;
• главная дозирующая система (ГДС) – функционирует на всех режимах работы мотора, кроме холостого хода (ХХ), осуществляя подачу сбалансированной бензино-воздушной смеси посредством эмульсионных камер;
• система ХХ — отвечает за работу двигателя при отсутствии нагрузки;
• система запуска — обеспечивает уверенный пуск силовой установки на холодную;
• эконостат, ускоритель и вторичная камера: насос-ускоритель способствует мгновенной подаче горючего при ускорении, поскольку ГДС неспособна дать нужное количество бензина, а вторая камера и эконостат вступают в работу при развитии мотором наибольшей мощности.

Принцип работы карбюратора

Функционирование устройства можно описать следующим образом:

1. Топливо из бензобака закачивается бензонасосом в поплавковую камеру через фильтр и клапан, который определяет уровень её заполнения.
2. Из поплавкового резервуара бензин подаётся через жиклёры в камеры карбюратора. Затем топливо проходит в эмульсионные полости и трубки, где образуется рабочая смесь, которая посредством распылителей подаётся в диффузоры.
3. После пуска мотора клапан электромагнитного типа перекрывает канал ХХ.
4. Во время работы на ХХ топливо отбирается из первой камеры и проходит через жиклёр, соединённый с клапаном. При протекании бензина через жиклёр ХХ и части переходной системы первичной камеры создаётся горючая смесь, которая попадает в соответствующий канал.
5. В момент приоткрытия ДЗ смесь впрыскивается в камеры карбюратора через переходную систему.
6. Смесь из поплавкового резервуара проходит через эконостат и поступает в распылитель. Когда мотор работает с максимальной частотой, начинает функционировать ускоритель.
7. Клапан ускорителя отпирается при заполнении топливом и закрывается после прекращения подачи смеси.

Как выполняется настройка поплавкового устройства карбюратора?

Специалисты говорят о том, что допускается осуществлять регулировку карбюратора без его обязательного демонтажа с транспортного средства. За обеспечение требуемого объема топлива в описываемом устройстве отвечает поплавковый механизм, который регулируется таким образом:

• мотор заводят, и он работает в течение нескольких минут на холостом ходу;
• крышку карбюратора снимают и производят замер уровня горючего, который должен равняться 28 миллиметрам.

Если этих самых 28 мм не наблюдается, выполняют:

• подгибание язычка поплавка, касающегося игольчатого клапана (точнее – его шарика), до показателя от 6,2 до 6,75 мм;
• выравнивают после визуального осмотра параллельность поплавка по отношению к нижнему уровню крышки, а также перпендикулярность его язычка оси клапана (игольчатого);
• выравнивают положение кронштейна в тех ситуациях, когда дистанция между поплавком, отведенным на наибольшую длину, и прокладкой крышки не попадает в промежуток 13,5–14,5 мм.

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

В наше время все еще можно встретить на дорогах старенький Москвич 2140. Однако, несмотря на свой почтенный возраст, эти автомобили упорно продолжают выполнять свое предназначение и используются в основном как тяговая лошадка для хозяйства. И все же, бывает когда верный, надежный автомобиль, начинает работать с перебоями и упорно отказывается ехать. Начинаются проблемы с запуском холодного или прогретого мотора, перебои в режимах нагрузок или холостого хода. Все эти проблемы обычно напрямую или косвенно связанны с некорректной работой системы подачи топлива или зажигания.

Источник

Устройство К-126Н

КарбюраторК-126Н имеет устройство, которое полностью аналогично К-126. Агрегат представляет собой двухкамерный карбюратор эмульсионного типа. Дроссельные заслонки открываются последовательно. Поток падающий, а поплавковая камера сбалансированная.

В этом карбюраторе было сделано две камеры – первичная и вторичная. Функция первичной камеры – готовить смесь для обеспечения работы мотора на всех режимах. Вторая же задействовалась лишь в режиме максимальных нагрузок – дроссель нужно было открыть на 2/3 его хода.

Чтобы обеспечить двигателю возможность бесперебойной работы, производитель оснащает карбюратор различными дозирующими системами. Это система холостого хода, переходная система для второй камеры, главная дозирующая, пусковая, экономайзер, ускорительный насос. Все эти узлы и отдельные элементы установлены в поплавковой камере, в корпусе карбюратора, в крышке смесительных камер. Этот карбюратор “Москвича-412″ изготовлен из легкого алюминиевого сплава АЛ-9. Для герметизации и защиты от подсоса постороннего воздуха между корпусом и крышкой установлены прокладки из картона.

Регулировка пускового устройства

При настройка карбюратора ВАЗ 2107 самостоятельно необходимо произвести регулировку пускового устройства. Оно предназначено для того, чтобы уверенно запустить холодный двигатель. При правильной настройке смесь в два раза больше насыщается топливом, чем при обычном питании горячего двигателя.

Немного теории о пусковом устройстве

Смотрим на карбюратор сбоку, то хорошо виден канал, через который подводится разрежения в корпус приоткрывателя:

При снятом карбюраторе если посмотреть на него с верху, то виден канал подведения разрежения воздуха:

На разобранном карбюраторе можно увидеть все детали этого диафрагменного пускового устройства:

Ниже на картинке схематично изображено пусковое устройство карбюратора семейства 1107010:

Разберемся как действует механизм пускового устройства. Вытягивая рычаг «подсоса», водитель приводит пусковое устройство во взведённое состояние. При этом происходят следующие действия:

• Трёхплечий рычаг «взводится» тросиком против часовой стрелки;
• Срабатывает телескопическая тяга;
• Тяга поворачивает воздушную заслонку.
• Второе плечо рычага нажимает на оси заслонки дросселя первой камеры.
• Заслонка воздушного потока полностью закрывается. Заслонка дросселя первой камеры чуть приоткрыта для пуска, создавая пусковой зазор

Приступим к регулировке пускового устройства

Для регулировки пускового устройства самостоятельно первым делом нужно снять карбюратор. Далее:

Поверните рычаг воздушной заслонки в закрытое положение. В таком положении устройство включено.

Теперь переверните карбюратор и замерьте зазор между стенкой и краем заслонки дросселя (1 камера). Для карбюраторов ваз 2107 этот зазор составляет 0,85-0,9 мм. Зазор можно замерить щупом или калиброванной проволокой:

Чтобы зазор подогнать в этот диапазон, нужно подогнуть тягу привода на заслонке дросселя.

После этого устанавливаем зазор между стенкой канала и кромкой воздушной заслонки снизу (на рис. 2 ниже он обозначен «А»). Для этого опять закройте заслонку, т.е. «взводим» устройство. Создайте имитацию разрежения воздуха, для этого утопите шток пускового устройства:

Теперь шток потянул тягу по прорези, и в результате открывается заслонка. Зазор «А» должен составлять 5-5,4 мм.

Чтобы отрегулировать данный зазор, надо крутить отвёрткой винт регулировки, только сначала сняв с него резьбовую пробку:

Регулировка

Любой карбюратор на Москвич 2140,2141 и 412 требует от владельца, чтобы была проведена грамотная регулировка. В противном случае проблем не избежать.

Регулировка проводится так:

• На шток карбюратора дааз 1107010 нажимается до упора;
• Заслонка откроется на 3 мм;
• Находим винт, предназначенный для проведения регулировки зазора;
• Смотрим на заслонку: если она открыта, то ставим зазор на 1,1 мм.

Чтобы отрегулировать холостой ход дааз 1107010 автомобиля Москвич 2141 и 412, надо опять же взяться за винты. Два винта в данном случае отвечают за регулировку. Первый винт связан с количеством смеси, а второй – с составом. Регулировка обязательно проводится на прогретом до 90 градусов двигателе.

Таким образом, регулировка карбюратора автомобиля Москвич 2140,2141 и 412 может быть проведена своими силами. Достаточно следовать инструкции и ничего лишнего не делать.

В наше время все еще можно встретить на дорогах старенький Москвич 2140. Однако, несмотря на свой почтенный возраст, эти автомобили упорно продолжают выполнять свое предназначение и используются в основном как тяговая лошадка для хозяйства. И все же, бывает когда верный, надежный автомобиль, начинает работать с перебоями и упорно отказывается ехать. Начинаются проблемы с запуском холодного или прогретого мотора, перебои в режимах нагрузок или холостого хода. Все эти проблемы обычно напрямую или косвенно связанны с некорректной работой системы подачи топлива или зажигания.

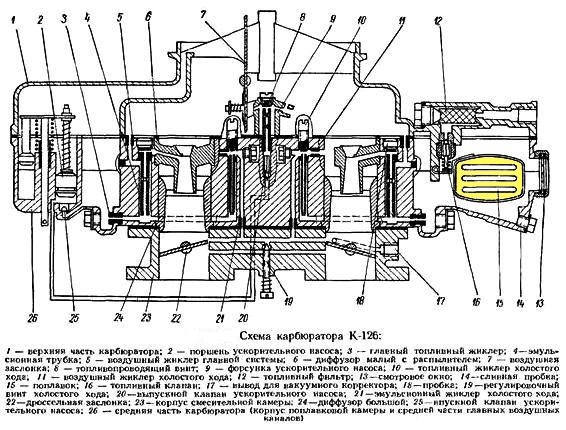

Устройство карбюратора К126

• главную дозирующую, работающую постоянно при всех эксплуатационных режимах;
• холостого хода, позволяющую двигателю стабильно работать на самых малых оборотах, не потребляя много топлива;
• пусковую, это система дает возможность запускаться мотору при низких температурах;
• экономайзер, обогащает бензиновую смесь при повышенных нагрузках;
• насос-ускоритель, за счет него обеспечивается плавность набора оборотов ДВС при резком нажатии на педаль акселератора (газа);
• поплавковую камеру, в которой поддерживается постоянный уровень топлива.

Корпус «126-го» состоит из трех деталей: в нижней части находится ось с дроссельными заслонками, в средней (главной) части – поплавковая камера с диффузорами и основной массой жиклеров, верхний элемент представляет собой крышку с крепежом для установки воздушного фильтра.

Устройство карбюратора К126 для грузовых и легковых машин несколько отличается: у КУ для грузовиков привод дросселей открывает сразу обе заслонки, для легковушек вторая (ведомая) дроссельная заслонка приводится в действие только в режиме повышенных оборотов при большой нагрузке. Также для грузовых авто предусматривается дополнительное устройство – ограничитель оборотов, воздушные заслонки установлены на обеих камерах (для легковых автомобилей «воздушка» присутствует только на первичной камере). Снятие и установка узла на любом авто не вызывает осложнений, и заменить его может практически любой водитель (автовладелец) без специальных навыков и слесарного опыта.

Карбюратор ДААЗ-2140 (2141)

Внешний вид карбюратора ДААЗ-2140

Карбюратор разработан на базе модели ВАЗ-2105. Внешне он отличается только смесительной камерой, приводом дроссельных заслонок и размещением микропереключателя. Карбюратор – двухкамерный, двухдиффузорный, с падающим потоком горючей смеси, сбалансированной поплавковой камерой, последовательным открытием дроссельных заслонок, пневмоприводом дроссельной заслонки вторичной камеры, закрытой регулируемой системой вентиляции картера, диафрагменным ускорительным насосом, эконостатом, полуавтоматическим пусковым устройством, патрубком отбора разрежения для вакуум-корректора прерывателя-паспределителя, латунным поплавком и поплавковым механизмом с верхним подводом топлива, а также экономайзером принудительного холостого хода.

Схема карбюратора ДААЗ-2140

Карбюратор имеет входной штуцер 28 с фильтром 29, два раздельных главных воздушных канала, прокладку 53 и общую поплавковую камеру 6. Топливный запорный клапан 27 размещен в крышке 7 поплавковой камеры и кинематически связан с язычком поплавка 32. Поплавок выполнен в виде цилиндра со сферическими донышками и расположен в поплавковой камере горизонтально.

Малые диффузоры 18 и 23 соответственно вторичной и первичной камер съемные и смонтированы в вертикальных пазах корпуса поплавковой камеры.

Ускорительный насос – мембранного типа, смонтирован сбоку поплавковой камеры на вертикальном фланце. Привод насоса осуществляется от рычага дроссельной заслонки через профильный кулачок, рычаг и толкатель 3. Мембрана 5 насоса со стороны толкателя 3 нагружена демпфирующей пружиной 2, а со стороны корпуса поплавковой камеры – возвратной пружиной 1. В насосе имеется впускной канал с жиклером и обратным клапаном 4 и винт регулировки перепускного клапана 56. Распылитель 21 снабжен калиброванным жиклером и нагнетательным клапаном 19. Распылитель обеспечивает затяжной направленный впрыск топлива в первичную камеру между стенкой поплавковой камеры и малым диффузором.

Пусковое устройство содержит воздушную заслонку 22, размещенную в главном воздушном канале первичной камеры, систему тяг, канал 47 и мембранный механизм 25 привода. На корпусе смонтирован кронштейн для крепления оболочки троса привода воздушной заслонки.

Эконостат имеет топливный 13, воздушный 12 и эмульсионный жиклеры и эмульсионный канал. Он имеет независимое питание из поплавковой камеры карбюратора. Выход эмульсии из системы эконостата осуществляется в узкую часть малого диффузора 18 через отдельный канал, что позволяет подавать горючую смесь в соответствии с режимом работы двигателя.

Главная топливная система содержит топливный жиклер 37 и 55 соответственно в первичной и вторичной камерах, эмульсионную трубку 39 и 54 с главным воздушным жиклером 24 и 14 соответственно в первичной и вторичной камерах.

Пневмопривод 17 вторичной камеры снабжен мембранным механизмом, жиклерами и каналом, сообщающим наддиафрагменную полость с главным воздушным каналом первичной камеры.

Система холостого хода содержит воздушный жиклер 26, канал 38, топливный жиклер 34, эмульсионный канал с жиклером 46, расположенным над дроссельной заслонкой 48, винт 33 заводской подстройки карбюратора и регулировочный эмульсионный винт 40.

ЭПХХ 42 снабжен запорным элементом 44, жестко связанным через шток с мембраной 43. Пневмоклапан 41 сообщен при помощи патрубка 36 с электромагнитным клапаном 31, снабженным патрубками 30 и 35.

Электронный блок 9 снабжен четырьмя выводами. Первый связан электрической цепью с электромагнитным клапаном, второй – через микропереключатель 20 также с электромагнитным клапаном, третий – с массой автомобиля, а четвертый – с катушкой зажигания 8.

Переходная система содержит воздушный 11 и топливный 10 жиклеры, выходные отверстия 51, размещенные в корпусе смесительной камеры 52 над кромкой дроссельной заслонки 50.

Регулировочные данные ДААЗ-2140

Карбюратор ДААЗ-2141. Легковые автомобили АЗЛК типа „Люкс” оснащаются карбюраторами ДААЗ-2141, разработанными на базе модели 2105. Их отличие от мод. 2140 связано с изменением некоторых регулировочных параметров, а также наличием системы подогрева смесительной камеры и сдвоенной поплавковой камерой со сдвоенным поплавком. Датчик положения дроссельной заслонки выполнен в виде упорного винта-контакта.

Тарировочные данные карбюраторов ДААЗ-2140 и -2141 разных модификаций:

Регулировочные данные карбюраторов «Озон» модификации 2140-…

Полезное видео о Карбюраторе ДААЗ-2140

Карбюраторы легковых автомобилей, В.И. Ерохов.

Источник

Неполадки карбюратора ДААЗ 2107

Несмотря на то, что устройство отличается надежностью и долговечностью, сегодня эксплуатируются и агрегаты, которым более 30 лет. За такой срок использования вероятность того, что автовладелец столкнется с разного рода проблемами, довольно высока.

Какие неисправности характерны для карбюраторов Димитровградского производства:

Двигатель глохнет при нажатии на газ

В момент старта или при работе на холостом ходу силовой агрегат может заглохнуть, когда водитель плавно нажимает на педаль.

Почему это случается:

• Могут засориться отверстия переходной системы 1 камеры. Их необходимо продуть или обработать очистителем.
• Сломался ускорительный насос. Его меняют или ремонтируют.

Также возможна ситуация, когда при передвижении во время подачи газа мотор дергается и может остановиться. Чтобы этого не допустить, необходимо срочно еще раз нажать на педаль.

С чем это связано:

• Засорились каналы, жиклеры или эмульсионный колодец. Устранить дефект можно прочисткой элементов.
• Не до конца ввернут жиклер дозирующей системы 1 камеры. Его необходимо завернуть.
• Не правильно подобраны жиклеры.
• Недостаточен уровень топлива в поплавковой камере, который регулируется настройкой поплавка и клапана.
• Загрязнен фильтр, установленный на входе. Его требуется демонтировать и прочистить.
• Плохое состояние уплотнительных элементов, которые подлежат замене.

Также может быть неисправна система зажигания.

Переливает бензин

С этой проблемой сталкиваются довольно часто. Обычно она кроется в неисправности дозирующих узлов или топливной системы автомобиля.

Причины неполадок:

• неисправность или негерметичность игольчатого клапана;
• негерметичность или пробой поплавка;
• поплавок при перемещении по камере задевает за стенки;
• уровень горючего в поплавковой камере превышен;
• жиклеры, подающие воздух, засорены;
• выход из строя бензонасоса.

Зная устройство карбюратора, источник проблемы найти не составляет труда.

Стреляет

Силовой агрегат может стрелять в карбюратор. Такие хлопки могут раздаваться и при старте, и при движении на скорости. Это приводит к высокому расходу топлива, перегреву двигателя, неустойчивости работы на холостых оборотах, а также к тому, что мотор не может развить полную мощность. Прострелы сигнализируют о неправильной регулировке системы приготовления топливно-воздушной смеси и газораспределения.

Бензин не подаётся

Если топливо не подается в карбюратор, причин может быть множество.

Основные источники проблем:

• загрязнение топливного фильтра;
• образование льда в бензопроводе;
• утечки в местах соединения топливопровода;
• помехи в шланге, который идет от бензобака;
• выход из строя бензонасоса;
• загрязнение фильтрующего элемента карбюратора.

Не работает вторая камера

В карбюраторах с двумя камерами получается повысить экономичность силового агрегата с сохранением отличных мощностных параметров. Однако 2-й отсек часто выходит из строя.

Связана неисправность может с:

• заливом из-за загрязнения топливных каналов;
• ошибочной настройкой зазоров;
• неисправностью привода дроссельной заслонки;
• плохим состоянием диафрагмы пневмопривода;

выходом из стоя каких-либо элементов: жиклеров, диффузора, экономайзера ХХ и др.

Не работает ускорительный насос

Проблемы в функционировании этого узла приводят к тому, что бензин не поступает или подается под неправильным напором, в результате чего возникают сложности с разгоном. Как правило, причиной отсутствия поступления горючего  является засорение топливного жиклера ускорительного узла или прилипание шарика ко втулке обратного клапана

Если струе не хватает напора, стоит обратить внимание на состояние шарика и его положение, а также негерметичность соединения диафрагмы, которая расположена между верхней крышкой и корпусом. Для устранения проблемы нужно очистить комплектующие и оценить их состояние

Карбюратор 2140 разборка

Изначально стоит знать, что все работы по переборке и чистке агрегата, нужно выполнять в условиях полной чистоты. Так как любая соринка, попавшая в канал или жиклер, может значительно ухудшить работу двигателя или сделать его запуск вообще невозможным.

Для снятия карбюратора потребуется отсоединить воздуховод, все тяги, шланг подачи топлива и при помощи ключа и отвертки демонтировать узел.

После того как карбюратор изъят из-под капота, можно смело приступать к его разборке и очистке. Для облегчения обратной сборки, желательно поэтапно записывать или фотографировать весь процесс (после сборки, лишних деталей быть не должно).

Пошаговое руководство с фото по разборке карбюратора

Первым делом полностью очищается внешняя часть корпуса. Делается это очень тщательно при помощи специального очистителя и щетки (если очистителя карбюратор нет – его можно заменить обычным растворителем или бензином, а щетка — подойдет зубная). Сам корпус состоит из трех частей и для полной чистки придется разобрать карбюратор полностью.
Далее при помощи крестовой отвертки и нескольких заклинаний, снимается верхняя часть корпуса вместе с поплавком. Все внутренние поверхности так же нужно тщательно прочистить и продуть

Проверить поплавок на герметичность, достаточную подвижность крепежного шарнира и исправность регулировочной пластины.
Нужно аккуратно выкрутить все жиклеры, предварительно записав – как они расположены и на сколько витков закручены (это очень важно в процессе обратной сборки). И тщательно их промыть и выдуть из них всю грязь

Важно! Так как жиклеры выполнены из мягких сплавов, использование металлических игл, проволоки и др. категорически запрещено! Для прочистки отверстий жиклеров рекомендуется использовать или жесткую леску, или иглы из мягкого дерева, как альтернативный вариант — можно все выдуть компрессором.
После демонтажа жиклеров, нужно снять и вычистить клапан вакуумного ускорителя и все его ходы.
Затем отсоединяется нижняя часть карбюратора, и процедура повторяется по аналогии с верхней.

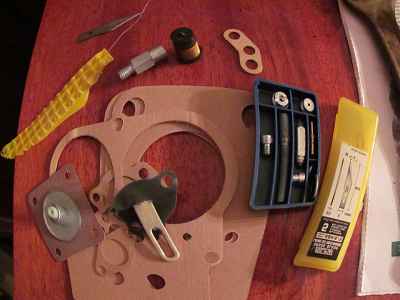

После того как все части узла тщательно промыты и продуты, нужно провести визуальный осмотр на предмет повреждений. Если какая-либо деталь повреждена, ее следует заменить, используя стандартный рем комплект.
