Лада 4х4

Центровка раздаточной коробки

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

• вывешивают машину на подъемнике;
• ослабляют крепление раздатки;
• запускают двигатель;
• включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
• без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

• ослабляем все четыре крепления опор раздатки;
• закрепляем один конец проволоки на резиновой муфте карданного вала;
• крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
• вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
• задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Как работает полный привод на Lada 4×4 и Chevrolet Niva

Полный привод на Ниве постоянный. В обычных дорожных условиях автомобиль передвигается с разблокированным дифференциалом. Блокировку дифференциала нужно включить при движении по труднопроходимой местности, снегу, льду, грязи, при высокой вероятности пробуксовки колес. Если буксует по одному колесу на передней и задней оси, блокировка дифференциала не решит проблему, вращаться будут только вывешенные колеса.

Управление передним и задним мостами осуществляется с помощью раздаточной коробки. Передний рычаг отвечает за включение блокировки дифференциала. Передвигая заднюю ручку вперед-назад, можно включить пониженную или повышенную передачу. Эти элементы управления подчеркивают, что Lada4×4 и Chevrolet Niva — это полноценные внедорожники, а не просто автомобили с полным приводом.

Раздаточная коробка не имеет синхронизаторов. При переключении шестерни встают зубцами друг к другу, для включения передачи автомобиль нужно подать немного назад либо вперед.

Дифференциалы передней и задней оси у Нивы являются неблокируемыми и перераспределяют вращательное движение в автоматическом режиме. Водитель может заблокировать только межосевой дифференциал.

При блокировании межосевого дифференциала на переднюю и заднюю ось передается одинаковая угловая скорость. Это повышает проходимость автомобиля.

Блокировать межосевой дифференциал нужно при приближении к сложному участку дороги, до того, как автомобиль начал буксовать. Грязь, песок, снег, лед — это поверхности, на которых риск пробуксовки велик, лучше подготовиться к преодолению таких препятствий заранее. При заблокированном дифференциале на задней и передней оси будет вращаться хотя бы по одному колесу. Но стоит знать, что при диагональном либо одностороннем вывешивании колес задней и передней оси блокировка дифференциала не решит проблему — автомобиль не сможет продолжить движение.

Не стоит блокировать дифференциал на асфальте и других ровных, твердых дорожных покрытиях. Это повышает расход топлива, ускоряет износ покрышек и увеличивает нагрузку на детали автомобиля.

Преимущества автомобилей Lada 4×4 и Chevrolet Niva

Почему эти автомобили с неприметным дизайном в течение многих лет не утратили свою популярность? Секрет в относительно невысокой стоимости, которая сочетается с хорошей проходимостью, надежностью и простотой конструкции. Многие по достоинству оценили это транспортное средство во время поездок на охоту, рыбалку, путешествия по бездорожью.

Безусловно, Lada4×4 и Chevrolet Niva имеют множество недостатков. Они проигрывают по многим параметрам современным внедорожникам, которые отличаются повышенным комфортом и наличием множества дополнительных опций, но для тех, кто ищет недорогой, простой в ремонте автомобиль с высокой проходимостью, Нива является довольно удачным вариантом.

Lada 4×4

Chevrolet Niva

Расположение рычагов на Lada 4×4

Агрегаты трансмиссии

Расположение дифференциалов

edit this post

ВАЗ 21213 | Снятие редуктора переднего моста

Снятие редуктора переднего моста

Работу проводим на подъемнике или смотровой канаве.

Сливаем масло из редуктора переднего моста (см. Замена масла в редукторе переднего моста). Отсоединяем от редуктора переднего моста карданный вал (см. Снятие карданного вала). Демонтируем правый привод (см. Снятие приводов передних колес). Отсоединяем левую нижнюю шаровую опору от рычага (см. Снятие нижней шаровой опоры). Снимаем левую растяжку передней подвески (см. Снятие растяжки).

Накидным ключом на 13 отворачиваем три гайки крепления крышки подшипника корпуса внутреннего шарнира левого привода к редуктору переднего моста.

Монтажной лопаткой поддеваем крышку подшипника.

…и, оттягивая поворотный кулак с приводом влево, выводим шлицевую часть корпуса внутреннего шарнира привода из отверстия картера редуктора.

Отводим корпус внутреннего шарнира привода назад.

Ставим упор под редуктор. Накидным ключом на 19 отворачиваем две гайки крепления редуктора:

к кронштейну блока цилиндров…

…и к левому кронштейну подвески двигателя.

Убрав упор из-под редуктора,…

Устанавливаем редуктор в обратной последовательности.

Устройство переднего моста показано на рис. 3-81. Для отличия на картере редуктора краской наносится метка в виде цифры «13».

Рис. 3-81. Передний мост:

1 — грязеотражатель; 2 — нижняя крышка картера редуктора; 3 — подшипники ведущей шестерни; 4 — корпус дифференциала; 5 — пробка сливного отверстия; 6 — пробка заливного и контрольного отверстия; 7 — подшипник корпуса внутреннего шарнира; 8 — сальник; 9 — корпус внутреннего шарнира привода колёс; 10 — пружинная шайба; 11 — стопорное кольцо; 12 — крышка подшипника; 13 — регулировочная гайка; 14 — подшипник коробки дифференциала; 15 — крышка подшипника; 16 — болт крепления крышки; 17 — опорная шайба; 18 — шестерня полуосей; 19 — сателлит; 20 — картер редуктора; 21 — сапун; 22 — кронштейн крепления переднего моста; 23 — ось сателлитов; 24 — регулировочное кольцо; 25 — ведущая шестерня; 26 — распорная втулка подшипников; 27 — сальник ведущей шестерни; 28 — фланец.

Правила использования дифференциала

К ним относятся такие:

1. Переключение раздатки надо проводить только тогда, когда автомобиль не движется.
2. Включать дифференциал можно и при движении транспорта.
3. Переходить на пониженную передачу можно при движении авто.
4. Чтобы обеспечить продолжительную и бесперебойную работу дифференциала, надо периодически его включать, особенно в зимнее время. Делать это следует раз в 7 дней.

Месторасположения рычага переключения

В салоне Нива Шевроле между передними креслами находится два рычага

. При помощи одного из них можно переключать передачи в КПП, а при помощи другого – управлять раздаткой.

Рычаг переключения дифференциала

В основе раздаточной коробки лежит редуктор, состоящий из двух ступеней

. Из него и выходит в салон рычаг управления. Передвигаться он может вперёд или назад. При этом он включает/выключает пониженную передачу. Если рычаг двигать влево или вправо, то он может включать/выключать блокировку дифференциала.

Схема переключения передач и раздатки

Понижающая передача: что она даёт?

Основной составляющей раздатки является понижающий редуктор

. Если рычаг управления будет находиться в заднем положении, то число раздатки уменьшается и составляет1.2 . Когда рычаг будет в переднем положении, то передаточное число увеличивается. Оно будет уже составлять2.1 . Когда рычаг будет в нейтральном положении, то передаточное число равно .

Дифференциал – неотъемлемая часть механизма полного привода в любом автомобиле. Использовать его рекомендуется только тогда, когда машина движется по бездорожью.

Режимы работы раздатки

Данный механизм может действовать в пяти режимах:

• Включена «нейтралка».
• Разблокирован дифференциал при выключенной «понижайке». В данном случае крутящий момент распределяется в соотношении один к двум.
• Дифференциал заблокирован при включенной повышающей передаче. Здесь распределение момента производится автоматически, в зависимости от качества сцепления колес с дорогой.
• Включена понижающая передача, и выключена блокировка дифференциала. Передача усилий происходит в таком же соотношении, как и в первом случае.
• Дифференциал заблокирован, и включена «понижайка». В данном случае все мосты жестко заблокированы между собой, в том числе и полуоси. Крутящий момент производится неравномерно, в зависимости от типа дорожного покрытия (грязь, песок и так далее). В таком режиме работы достигается наилучшая проходимость автомобиля. Но ездить с постоянно включенной понижающей передачей и с блокировками не получится. Так возрастает нагрузка на подшипники раздатки. «Нива Шевроле» потребует вскоре серьезного вмешательства в трансмиссию. Также значительно растет расход топлива, сильно «подъедает» резину.

Блокирование дифференциалов

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса

Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗа выполнен в стиле «пат-тайм». Это значит, что при подключении оси крепко связываются друг с другом, и вращение происходит с одинаковыми скоростями. Такое устройство накладывает некоторые ограничения на использование полного привода – возможность его применения лишь в случаях, когда дорожные условия позволяют проскальзывание. В случаях же с твердыми асфальтовыми дорогами и трассами рекомендуется переводить машину в режим монопривода.

Иногда можно встретить заблуждение на тему того, зачем нужна маленькая ручка рядом с рычагом переключения на «Ниве». Некоторые автовладельцы считают, что она нужна для подключения переднего привода. Однако передний привод у данного автомобиля подключен постоянно. Как и задний. У автомобилей семейства «Нива» полный привод является постоянным. Ручка же на самом деле служит для переключения режимов работы дифференциала раздаточного механизма.

В положении «вперед» работа дифференциала протекает в обычном режиме, если же двинуть ее назад, дифференциал блокируется, и усилия от мотора поступают на дифференциалы мостов, что делает привод более жестким. Стоит отметить, что существуют также специальные типы блокировок для передних и задних мостов.

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса. Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область. Такое применение блокировки позволит избежать износа и повреждений трансмиссии.

Дифференциал

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса

Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего

При отсутствии механизма дифференциала это вызывало бы пагубные последствия, такие как износ и повреждения, ведь получалось бы следующее: одно колесо при выполнении поворота находилось бы в состоянии букса, а второе просто терлось об дорожное покрытие. Особенности конструкции трансмиссии «Нивы» предусматривают наличие 3-х дифференциалов. Они располагаются в каждом из мостов и в раздаточном механизме.

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗа выполнен в стиле «пат-тайм». Это значит, что при подключении оси крепко связываются друг с другом, и вращение происходит с одинаковыми скоростями. Такое устройство накладывает некоторые ограничения на использование полного привода – возможность его применения лишь в случаях, когда дорожные условия позволяют проскальзывание. В случаях же с твердыми асфальтовыми дорогами и трассами рекомендуется переводить машину в режим монопривода.

Раздайся, грязь, или как работает полный привод Chevrolet Niva | CAR-MANIA

Если вы скажете, что трансмиссии Шеви Нивы уже много лет, то будете совершенно правы. Она – плоть от плоти агрегата ВАЗ 2121 и других модификаций отечественной «Нивы». Но вот если вы скажете, что Шевик – кроссовер, то очень сильно ошибетесь. Ведь Niva, впрочем, как и ее русский прародитель, создавалась именно с прицелом на тяжелое бездорожье. Так что и трансмиссия у нее соответствующая, приспособленная к движению по таким грязям, которые паркетникам даже в страшных снах не видятся.

Но все же, различия в конструкции Niva и «Нивы» есть. Достаточно заглянуть в салон, и вы увидите, что у отечественного внедорожника два рычага управления раздаточной коробкой: первый отвечает за блокировку, а второй за повышающую и понижающую передачи. У Chevrolet обе задачи решает всего один рычаг, что гораздо удобнее.

В отличие от отечественной «Нивы» (нынче Lada 4×4), Chevrolet Niva обходится одним рычагом для управления режимами раздатки — он переключает с повышенной передачи на пониженную и блокирует межосевой дифференциал

Другие различия сразу и не заметишь. К примеру, раздаточная коробка Chevy имеет три точки крепления, а у «Лады» их только две. Редуктор переднего моста «Нивы» не крепится к блоку двигателя. А у Chevrolet раздаточная коробка сдвинута назад на 250 мм., потому и промежуточный и передний валы длиннее. Кстати, в «американце» раздатка еще и наклонена на 4 градуса с целью оптимизации нагрузки на соединительные шарниры кардана. Кроме того, ряд улучшений позволили снизить вибрации и шумы трансмиссии на Chevy.

Крутящий момент от двигателя Chevrolet Niva передается на все 4 колеса. То есть, автомобиль имеет постоянный полный привод. Отключить передний мост (а такое мнение иногда всплывает на форумах) нельзя. Вообще нельзя. Никак нельзя. Конечно, можно говорить о том, что такая схема подразумевает больший расход топлива. Но с другой стороны, вне асфальта на постоянном приводе можно двигаться более уверенно и стабильно, нежели на подключаемом.

Агрегаты трансмиссии (с карданными валами): 1, 3 — приводы передних колес; 2 — редуктор переднего моста; 4 — сцепление; 5 — коробка передач; 6 — передний карданный вал; 7 — рычаг переключения передач; 8 — промежуточный вал; 9 — рычаг управления раздаточной коробкой; 10 — раздаточная коробка; 11 — задний карданный вал; 12 — задний мост

Как все это железо работает. Крутящий момент от двигателя передается через коробку передач и через промежуточный вал на раздатку. А от туда через карданные валы момент идет на передний и задний межколесные дифференциалы

Важно то, что межосевой дифференциал, расположенный в раздаточной коробке, позволяет валам вращаться с разными угловыми скоростями в зависимости от условий движения автомобиля. Это обеспечивает лучшую управляемость

В обычном режиме Chevrolet Niva движется на повышенной передаче с разблокированным дифференциалом. Если же намечается off-road, например, слабые грунты, глубокий снег, резкие подъемы, то лучше переключить раздатку на пониженную передачу. В этом режиме на колеса будет передаваться больше крутящего момента. Включать пониженную надо на стоящем автомобиле, иначе можно повредить детали трансмиссии. Учтите, что карданные валы, направляющие момент на переднюю и заднюю ось по-прежнему могут вращаться с разными скоростями, а перераспределением момента между колесами занимаются межосевые дифференциалы.

Раздаточная коробка Chevrolet Niva с промежуточным, передним и задним валами

Когда бездорожье становится совсем тяжелым, то можно включать блокировку. Сделать это можно и на движущемся автомобиле, но скорость должна быть очень маленькой. Кстати, дифференциал можно заблокировать и на повышенной передаче.

Что произойдет? При заблокированном межосевом дифференциале оба карданных вала соединятся и будут вращаться с одинаковыми скоростями. За счет этого повысится проходимость автомобиля. Однако ехать надо на малой скорости, так как блокировка увеличивает нагрузку на трансмиссию. Да и управляемость сильно ухудшается. Поэтому на блокировке максимальная скорость не должна превышать 40 км/ч.

По ощущениям, Chevrolet Niva чувствует себя на грунте куда лучше, чем на асфальте. Как будто пропадает какое-то сопротивление, имеющееся при езде по асфальту. И можно смело говорить о том, что трансмиссия Chevy довольно надежна. И, главное, легко ремонтируется. Запчастей полно и стоят они не дорого. Не даром поклонники офф-роуда так любят Chevrolet Niva.

Фото: Андрей Трой, Ирина Шмурова

www.car-mania.ru

Неисправности раздаточных коробок ВАЗ

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

• сам корпус;
• вал привода переднего моста;
• промежуточный вал;
• ведущий вал;
• шестерни;
• подшипники;
• корпус дифференциала;
• сателлиты;
• муфта блокировки дифференциала;
• муфта переключения передач;
• фланцы (для соединения с карданными валами);
• сальники;
• рычаги управления.

Раздатка на Ниве является достаточно надежным узлом, проблемы с ремонтом в самом механизме возникают в основном из-за недостаточного уровня масла в РК – если по каким-либо причинам масло вытекло, происходит интенсивный износ всех деталей. Среди часто возникающих неисправностей можно отметить:

• вибрацию по кузову на различных скоростях при движении авто;
• вибрацию в момент трогания автомашины с места;
• шум в раздатке во время пробуксовки или вхождения автомобиля в поворот;
• тугое включение повышенной или пониженной передачи, затрудненное включение блокировки.

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

• вывешивают машину на подъемнике;
• ослабляют крепление раздатки;
• запускают двигатель;
• включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
• без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

• ослабляем все четыре крепления опор раздатки;
• закрепляем один конец проволоки на резиновой муфте карданного вала;
• крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
• вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
• задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

• в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
• отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
• отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
• разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
• под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
• отворачиваем 4 гайки крепления РК к коробке передач;
• откручиваем 4 крепления опор РК к кузову автомобиля;
• теперь остается только демонтировать раздаточную коробку.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter.

Рекомендации по выбору ШРУСов на Ниве

Первое, на что следует обратить внимание, – количество зубьев (шлицов) на шарнире. До 2004 г

их было 22 (ступица соответствовали этому числу), потом стало 24, но иногда по-прежнему ставили узлы с 22-мя. Так что нужно на вашей машине их просто посчитать. Но если с этим моментом все понятно, возникает иной вопрос – о производителе. Большинство опытных владельцев Нив рекомендуют приобретать заводские шарниры, причем в сборе с валами. Здесь единственный минус – огромное число контрафактной продукции. Основных крупных поставщиков всего три: ВАЗ, БелМаг, Trialli. Барьер по объему продаж в 5% преодолевает еще одна фирма – LGR.

Альтернативные производители:

• Pilenga;
• СТК;
• Hofer;
• Пекар;
• GKN.

ШРУС от АвтоВАЗа

Включение полного привода.

Использование блокировки будет обоснованным в следующих случаях:

• Если есть вероятность пробуксовки колес, на участках с плохим покрытием,
• При недостатке тяги двигателя на высоких оборотах,
• При движении по дороге с рыхлым покрытием, снегу, льду.

Также следует учитывать некоторые особенности Шевроле Нива, а именно – беспомощность трансмиссии при диагональном вывешивании. В таком режиме колеса начинают прокручиваться, поэтому при необходимости нужно подкопать под колесом или сделать надсыпь под приподнятой осью.

9.1.1 Основные принципы организации постоянного полного привода

Основные принципы организации постоянного полного привода

Развиваемый двигателем крутящий момент передается через АТ к оснащенной межосевым дифференциалом раздаточной коробке и оттуда, посредством карданных валов, к дифференциалам сборок переднего и заднего мостов.

На всех рассматриваемых в настоящем Руководстве моделях полный привод выполнен неотключаемым. В конструкции двухступенчатой раздаточной коробки предусмотрен механизм блокировки межосевого дифференциала. Редуктор раздаточной коробки полностью синхронизирован, благодаря чему переключение ступеней может производится во время движения. Предусмотрены также механизмы принудительной блокировки обоих межколесных дифференциалов.

Порядок блокировки дифференциалов

Управление блокировкой дифференциалов производится посредством вмонтированных в центральную часть панели приборов автомобиля выключателей (см. Раздел Органы управления и оборудование салона). Блокировка должна производиться строго в определенной последовательности: МЕЖОСЕВОЙ ДИФФЕРЕНЦИАЛ —› ЗАДНИЙ МОСТ —› ПЕРЕДНИЙ МОСТ. Блокировку дифференциалов следует включать только в труднопроходимых местностях, при проездах через воду или на дорогах, покрытых снегом, льдом или грязью.

В отличии от автомобилей с подключаемым полным приводом здесь крутящий момент передается на обе оси постоянно. Перераспределение мощности между осями обеспечивает межосевой дифференциал. Режим жесткой связи между осями, необходимый для достижения максимального тягового усилия, обеспечивается блокировкой данного дифференциала.

К преимуществам постоянного полного привода относятся стабильность характеристик управляемости автомобиля, возможность использования нижнего ряда раздаточной коробки без блокировки, а следовательно, на любых дорогах без ограничения по сцеплению. К тому же такой автомобиль всегда находится в состоянии «повышенной боевой готовности». Принудительная блокировка дифференциалов может использоваться, как дополнительное средство повышения проходимости в случае возникновения проблем на бездорожье. Следует отметить, что максимальная тяга при плохом сцеплении с грунтом может быть получена только посредством принудительной блокировки, так как любая автоматика предполагает пробуксовку колес (если пробуксовки нет, то блокировка не работает), непременно приводящую к потерям тягового усилия

Не лишен постоянный полный привод и недостатков. Ведь такому автомобилю приходится проворачивать все карданные валы и полуоси. В итоге на асфальте его трансмиссия также шумна, как и подключаемый полный привод с включенными колесными муфтами, и также обеспечивает «полноприводную» прибавку к расходу топлива.

Тем не менее постоянный полный привод обеспечивает все же больше положительных моментов, чем отрицательных, особенно для настоящих внедорожников.

Элементы управления блокировкой дифференциалов

а — Резервуар с — Напорные блоки переключения блокировок межколесных дифференциалов сборок переднего и заднего мостов

Функциональная схема гидропривода блокировки дифференциалов

1 — Резервуар 2 — Напорные блоки переключения блокировок межколесных дифференциалов сборок переднего и заднего мостов 3 — Исполнительные цилиндры переключения блокировок межколесных дифференциалов переднего (VA) и заднего (HA) мостов

Конструкция гидропневматического напорного блока

1 — Доступ воздуха 2 — К резервуару гидравлической жидкости

Схема расположения механических компонентов управления блокировкой межколесных дифференциалов

а — Сапун вентиляции картера моста

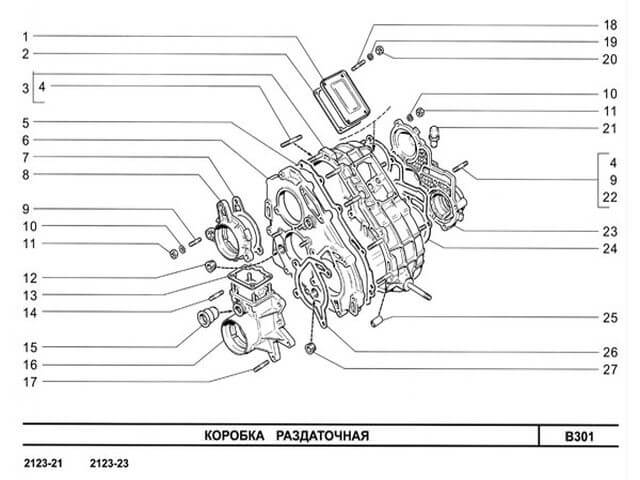

Устройство и принцип действия раздатки Нива 2121

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

• Корпус Корпус дифференциала Валы Муфты Сальники Сателлиты Шестерни Фланцы Рычаги

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу. Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 21214, причем последняя дополнительно комплектуется приводом датчика скорости.

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Выбор КПП

https://www.autocentre.ua/article/7416.html «Передаточное число – это не что иное как отношение числа зубьев ведомой шестерни к числу зубьев ведущей (КПП или редуктора). На практике это выглядит следующим образом. Если одна (ведомая) шестерня имеет 60 зубьев, а другая (ведущая) – 30, то передаточное число данной пары равно 2 (60:30).

Передаточное число – одна из основных характеристик зубчатых передач, которые обеспечивают передачу крутящего момента от двигателя на привод какого-либо другого устройства (узла). При этом данный механизм позволяет увеличивать или уменьшать величину передаваемого момента. Например, изменяя число зубцов на обеих шестернях, можно увеличивать или уменьшать передаваемый от двигателя к «потребителю» крутящий момент. В обычных автомобилях момент, передаваемый от двигателя внутреннего сгорания к ведущим колесам через КПП (кроме 4-й, 5-й и 6-й передач) и редуктор ведущего моста, увеличивается. Во многих внедорожниках величину передаваемого момента дополнительно изменяет раздаточная коробка с пониженным рядом передач.

Величина передаточного числа в КПП и редукторе влияет на такие характеристики как разгонная динамика и максимальная скорость автомобиля. Применительно к ступеням КПП с разными передаточными числами это выглядит так: чем больше данное число, тем «короче» и «тяговитее» передача, то есть мотор при разгоне быстрее раскручивается до максимальных оборотов, а машина интенсивнее ускоряется. Правда, при этом снижается максимальная скорость на данной передаче. Следовательно, возникает необходимость в более частом переключении.

На разгонную динамику в такой же степени влияет и передаточное число главной пары редуктора. Чем оно выше, тем автомобиль динамичнее, лучше тянет на всех передачах, но максимальная скорость при этом ниже. Уменьшая передаточное число, повышают максимальную скорость (если у двигателя есть так называемый запас мощности), но проигрывают в разгонной динамике авто.

Например, установка главной пары 4,1 или 4,3 вместо 3,9 делает ВАЗ-2107 более динамичным, но менее скоростным.

Стоит отметить, что передаточные числа трансмиссии подбираются в зависимости от мощностных и моментных характеристик двигателя, размера колес, возможностей тормозной системы, а если автомобиль тюнингуют, учитываются еще и пожелания автовладельца.»

Что из этого следует. Представьте себе: при и без того «тяговитых» главных парах уменьшаем «тяговитость» передачи в коробке. Значит, уменьшаем передаваемый на колеса крутящий момент. Плюс ключевое слово «запас мощности двигателя». А вот этого-то запаса у двигателя 2106, если он установлен на Ниве, при езде на высшей передаче практически нет. Вспомните что надо делать, если надо интенсивно разогнаться, скажем для обгона, двигаясь в данный момент на 4-й (высшей для 2121) передаче. Переключиться на 3-ю и на ней разгоняться, т.к. на 4-й машина в смысле разгона практически никакая, двигатель не тянет. Крутящего момента не хватает. А что будет, если при двигателе 1.6 и главных парах 4.3 поставить пятиступку и ехать на пятой? Тут крутящего момента тем более хватать не будет. На крейсерском режиме машина ехать конечно будет (интересно какие обороты двигателя при этом будут), но разогнаться на ней никак не выйдет, а если сбросить скорость где-нибудь до 80-и, то даже для крейсерской езды придется переключаться на 4-ю передачу и то не факт, что двигатель 1.6 при таком раскладе опять же не придется посильнее раскручивать. К слову, у меня есть опыт езды на 2121 с двигателями и 1.6 и 1.8 на одной и той же машине (см. мой профиль) без замены КПП и главных пар. Так вот, должен сказать, что это небо и земля. Двигатель 1.8 сам по себе тяговитый и имеет запас мощности. Так вот он действительно отлично разгоняет машину на на 4-й передаче с 30-40 до 80-90 км/ч, что на двигателе 1.6 по опредлению невозможно. И на пятой, если поставить пятиступку, тоже сможет неплохо тянуть. Возможно, что лучше, чем 1.6 на 4-й передаче.

Устройство раздаточной коробки ВАЗ Нива

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

• Корпус Корпус дифференциала Валы Муфты Сальники Сателлиты Шестерни Фланцы Рычаги

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу. Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 21214, причем последняя дополнительно комплектуется приводом датчика скорости.

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

• сам корпус;
• вал привода переднего моста;
• промежуточный вал;
• ведущий вал;
• шестерни;
• подшипники;
• корпус дифференциала;
• сателлиты;
• муфта блокировки дифференциала;
• муфта переключения передач;
• фланцы (для соединения с карданными валами);
• сальники;
• рычаги управления.
