Диагностика и ремонт высоковольтных проводов

Высоковольтные провода ВАЗ 2115

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Как снять высоковольтные провода?

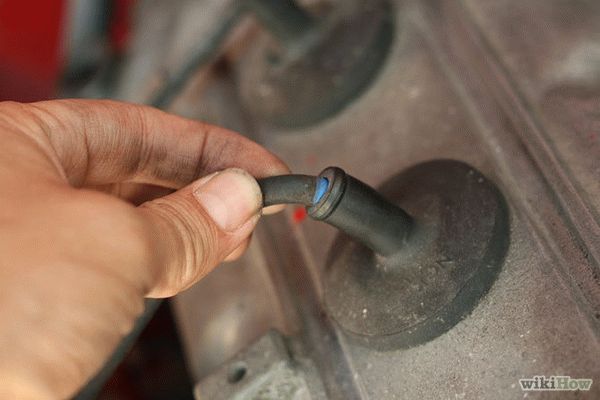

Выключаем зажигание Открываем капот Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.

3 совета по выбору высоковольтных проводов зажигания

Составные части высоковольтного провода — это токоведущая жила, изоляционный материал, металлические контактные клеммы и колпачки. Иногда дополнительно в состав комплекта включают гребенки, аккуратно собирающие всю проводку в один жгут. Исходя из используемых материалов и технологии изготовления, вся свечная проводка условно разделяется на 3 категории.

В первую включается провод с несколькими токоведущими жилами из меди. В качестве изоляционного материала используется поливинилхлорид.

Ко второй категории относят одножильную высоковольтную проводку зажигания с изоляцией из поливинилхлорида или разновидности полиуретана (EPDM). Данные изделия требуют проверки и использования дополнительных резисторов, подавляющих помехи. Изоляционный слой из ПВХ чувствителен к длительному воздействию низкой и высокой температуры, бензиновых паров, в результате чего изоляция со временем трескается. В образовавшиеся трещины попадает влага, резко снижающая сопротивление жилы и приводящая к утечкам тока. Большая часть отечественной автомобильной продукции по сей день оснащается высоковольтной проводкой именно из этой категории.

В самых современных модификациях применяются жилы из различных неметаллов (стекловолокно, полимерные материалы, графит, кевлар, лен и хлопок, а также всевозможные сочетания указанных материалов). Для изготовления изоляционного слоя в этих проводах используется силиконовая резина, обеспечивающая высокое напряжение на пробой и отсутствие утечек тока в системе зажигания, которые можно выявить проверкой. Эти качества в результате увеличивают мощность искры и общую мощность двигателя. Обеспечивается наиболее полное сгорание топлива и его оптимальный расход.

Все изделия соответствуют существующим техническим требованиям, отличие между категориями состоит лишь в цене и в ресурсе. Для сравнения, минимальный ресурс силиконовых изделий производства ставропольской компании «Цитрон» составляет 160 тысяч км пробега (срок службы при этом неограничен), несиликоновые же модели, как показывает проверка практикой, могут прослужить от силы 50 тысяч км либо до 3 лет эксплуатации в природных условиях России. Стоимость силиконовой проводки при этом выше стоимости классической в 3-4 раза. Задача покупателя в данном случае — выбрать компромиссный вариант между ценой и долговечностью. Помогут с выбором высоковольтных проводов зажигания некоторые советы и рекомендации.

Рекомендуем

Совет № 1. Внимательно изучите информацию о продукте (производитель, условия использования и др.) — она должна иметься как на упаковке, так и на самом изделии.

Зачастую на подделках английское слово «silicone» печатается с ошибкой. Данное явление столь распространено, что даже встречалось в одном авторитетном печатном СМИ по автомобильной тематике. Авторы ошибочно и без проверки употребили слово «silicon», которое на самом деле переводится как «кремний».

Совет № 2. Оцените качество колпачков на высоковольтной электрике.

Колпачки изготавливаются из силиконовой резины, они необходимы для защиты контактов проводки и для обеспечения герметичности соединений. Минимальная толщина стенок колпачка составляет 3 мм. Как часто показывает проверка, электрическая цепь нарушается именно в месте соединения клеммы проводника с контактами элементов системы зажигания. Обычно это случается при неаккуратном снятии проводки либо при плохом соединении с деталями системы зажигания из-за некачественной посадки, окислительных процессов и т. д.

Совет № 3. Оцените качество самой высоковольтной проводки зажигания.

Наилучшее качество сегодня имеют силиконовые изделия. Есть несколько несложных способов проверки их качества. Например, можно воздействовать на кабель открытым огнем. Если изоляция качественная, легко оплавить или тем более воспламенить ее не получится. Другой способ проверки заключается в крепком скручивании провода. Если ощущается смещение или скольжение жилы относительно оболочки кабеля, а также возникает характерный хруст, значит, сцепление оболочки с изоляцией некачественное. Попробуйте также переместить слой изоляции вдоль проводника. Никаких смещений во время проверки быть не должно, кабель должен быть монолитным. Иначе при монтаже или демонтаже проводки защита может нарушиться.

Диагностика

Независимо, силиконовые оплетки ваших проводов или пластиковые, они, со временем придут в негодность. Силиконовые прослужат дольше.

Неполадки станут заметны, когда двигатель начнет троить, ухудшится приемистость, повысится расход топлива, а за превышение CO вас оштрафуют. И зачем вам это нужно?

Заезжайте в гараж, заводите двигатель, поднимайте крышку капота и выключайте свет. Проверка высоковольтных проводов зажигания авто много времени не займет.

• Легкий ореол вокруг проводов – нормальное явление.
• Северное сияние в радиусе 10 сантиметров говорит об износе изоляции.
• Искрение – критическое состояние, которое может привести к выходу из строя системы зажигания.

В двух последних случаях необходимо заменить комплект кабелей. Это несложный ремонт. Нет смысла экономить и менять один кабель, особенно на бывший в употреблении, их срок вышел. Зачем платить больше?

Как правило, провода, изготовленные одним и тем же производителем, выходят из строя практически одновременно. Через неделю придется менять следующий, и так далее. При покупке лучше старайтесь избегать китайской «шары».

Как показал тест китайской «шары», на которой был нарисован легко стирающийся пальцем логотип TESLA, Made in USA, а на упаковке ChehRepublic, один из наконечников невозможно было даже вставить в шахту, потому что прокладка была надета обратной стороной. Поэтому старайтесь воздержаться от покупки «шары» непонятного производителя. Это, как шары, прикрепленные к высоковольтным проводам линий передач, шары красиво смотрятся, но не эффективны.

Может так оказаться, что искрения нет, и ни один из проводов не пробивает на массу, но один из цилиндров не работает или работает с перебоями. Тогда необходимо прозвонить электрическую связь тестером.

Измерить сопротивление высоковольтных проводов зажигания возможно старым аналоговым тестером или современным цифровым

Обратите внимание на характеристики прибора, некоторые, дешевые модели из стиля «шары» от высокого напряжения, пробивает, так что дым идет. Тестер необходимо установить в режим измерения сопротивления на пределе 20 кОм. Щупами коснитесь наконечников

Если регистрируется сопротивление в пределах 2.5 – 12 кОм, то кабель годен

Щупами коснитесь наконечников. Если регистрируется сопротивление в пределах 2.5 – 12 кОм, то кабель годен.

Правильные показания мультиметра

Сопротивление выше этих пределов указывает на дефект токопроводящего элемента. При замере сопротивления обязательно сгибайте кабель в разных положениях. Сопротивление должно быть неизменным. Если показания тестера меняются, значит, провод некачественный. Не пользуйтесь способами определения наличия напряжения методами тактильных ощущений. Зачем вредить здоровью повышенным напряжением.

В медных проводах нарушения контакта случаются в местах соединения с наконечниками. В графитовых – в любом месте кабеля. Возрастающее сопротивление усиливает температурную нагрузку на токоведущий слой, и он разрушается. В результате искра образовывается и в камере сгорания и в кабеле. Соответственно падает мощность двигателя, поршень ходит в холостую, а в выхлопную трубу вылетает бензин, который приводит в негодность катализатор. И вы «на шару» кормите всю биологическую массу природы парами высокооктанового бензина.

Sn00pi › Блог › Как проверить ВВ провода? Поиск неисправностей.

Как проверить высоковольтные провода зажигания?

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам:— Произошел разрыв токопроводящей жилы, по которой идет импульс.— Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону.— Сопротивление превышает допустимое значение.— Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.).Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе.Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр.— Включите режим омметра.— Снимите провод со свечи первого цилиндра и катушки зажигания.— Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов:Tesla — 6 кОмSlon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре)ProSport — почти нулевое сопротивлениеCargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

Неисправности высоковольтных проводов зажигания и на что обращать внимание при выборе

У этого поста — 2 комментария.

Основные неисправности проводов зажигания

К основным неисправностям проводов следует отнести разрыв электрической цепи и утечку тока.

Разрыв электроцепи, как правило, происходит в месте, в котором металлический контакт провода соединяется с токопроводящей жилой, а также с другими элементами системы зажигания. Случается это при снятии провода, при разрушении или окислении жилы, а также при плохом контакте с выводами элементов в системе зажигания. Место нарушения соединений нагревается и искрится, что усугубляет ситуацию и становится причиной выгорания жилы или металлических контактов. Через загрязненные провода, катушку зажигания, крышку распределителя, , колпачки и поврежденную изоляцию происходит утечка электроэнергии, что способствует ухудшению их диэлектрических свойств при эксплуатации.

Низкие температуры способствуют увеличению жесткости высоковольтных проводов, что увеличивает возможность повреждения их изолирующего слоя и колпачков. Постоянные вибрации от работающего двигателя расшатывают места контактов, что приводит к их ухудшению. Повышение температуры больше всего сказываются на свечных колпачках, так как они располагаются на самом близком расстоянии от нагретых деталей двигателя. Кроме того очень часто они приходят в негодность при снятии. С течением времени на элементах системы зажигания собирается грязь, пыль, влага, выделения горюче-смазочных материалов, которые служат проводниками тока. Утечки становятся еще более ощутимыми при повреждении изоляции и во влажную погоду. К тому же грязь и влага увеличивают микротрещины.

Как выбирать высоковольтные провода – на что обращать внимание

Выбирая высоковольтные провода, ориентироваться необходимо на рекомендации их изготовителя, а также производителя двигателей. Прежде всего, нужно изучить все, что написано на упаковке. Хорошо, если на ней на русском языке будут указаны модели машин или двигателей, для которых предназначены провода.

Не спешите их покупать а, если на упаковке отсутствуют «координаты» изготовителя и указания по их эксплуатации. Орфографические ошибки в надписях также являются предостерегающим фактом. Очень часто встречается ошибка в слове silicon. Нужно учитывать, что на провода для автомобилей действует международный стандарт ISO 3808, поэтому все надписи определяются производителем.

Сопротивление проводов измеряется с помощью тестера. Но этот способ не приемлем для проводов с обвивкой токопроводящей жилы, так как из-за их конструктивных особенностей значение сопротивления на двигателе меняется.

Уровень помех от электрооборудования автомобиля и от высоковольтных проводов оценивается при помощи автомагнитолы. Порядок проверки можно увидеть на схеме.

Изоляция проводов не должна допускать пробоя, поэтому при ее выборе учитывают максимальное напряжение, которое может быть в системе зажигания. Изоляция и колпачки должны быть из материала, сохраняющего свои свойства при большой разнице температур, например, из силикона.

Провода для автомобиля многие автолюбители считают второстепенными, да и специализированные издания не уделяют им должного внимания. Продавцы также не могут ничего вразумительного сказать. Тем не менее, деталь эта важная и заслуживает внимания, как при выборе, так и при эксплуатации автомобиля.

Принцип работы инжекторного двигателя

Антифриз G12 — выбор тех, кто ценит свой автомобиль.

Автокредит — краткая информация.

Как правильно наносить антидождь на стекло автомобиля.

ПРИЗНАКИ НЕИСПРАВНОСТИ ВВ ПРОВОДОВ

. Основным признаком поломки высоковольтников является отсутствие искр на свечах зажигания из-за того, что к самим свечам ток не доходит, либо доходит, но в недостаточном количестве.

Признаки неисправности ВВ проводов следующие:

• На поверхности видны механические повреждения;
• На изоляции проводов образовались трещины;
• Порвалась токопроводящая медная жилка, расположенная внутри изоляционного покрытия;
• Окислились контакты в местах подключения ВВП к свечам зажигания и катушке;
• Высоковольтные провода постоянно перегреваются из-за неправильно подобранного сопротивления.

Любая из этих неисправностей выступает причиной неправильного функционирования двигателя четырнадцатой – он будет дергаться либо троить даже на холостых оборотах. Происходит это из-за того, что при поврежденных ВВП на цилиндры подается свеча недостаточной мощности, из-за которой топливо в цилиндрах воспламеняется с опозданием либо через раз.

Порвавшаяся жилка провода высокого напряжения – одна из самых частых и, при этом, самых неприятных проблем. При порванной жилке образуется внутренняя искра (электрический заряд), который возникает на противоположных концах ВВ провода. Образовавшаяся внутренняя искра является паразитическим импульсом, который циркулирует по всей проводке автомобиля. Из-за этого неправильно функционируют либо выходят из строя датчики четырнадцатой.

Диагностика

Независимо, силиконовые оплетки ваших проводов или пластиковые, они, со временем придут в негодность. Силиконовые прослужат дольше.

Неполадки станут заметны, когда двигатель начнет троить, ухудшится приемистость, повысится расход топлива, а за превышение CO вас оштрафуют. И зачем вам это нужно?

Заезжайте в гараж, заводите двигатель, поднимайте крышку капота и выключайте свет. Проверка высоковольтных проводов зажигания авто много времени не займет.

• Легкий ореол вокруг проводов – нормальное явление.
• Северное сияние в радиусе 10 сантиметров говорит об износе изоляции.
• Искрение – критическое состояние, которое может привести к выходу из строя системы зажигания.

В двух последних случаях необходимо заменить комплект кабелей. Это несложный ремонт. Нет смысла экономить и менять один кабель, особенно на бывший в употреблении, их срок вышел. Зачем платить больше?

Как правило, провода, изготовленные одним и тем же производителем, выходят из строя практически одновременно. Через неделю придется менять следующий, и так далее. При покупке лучше старайтесь избегать китайской «шары».

Как показал тест китайской «шары», на которой был нарисован легко стирающийся пальцем логотип TESLA, Made in USA, а на упаковке ChehRepublic, один из наконечников невозможно было даже вставить в шахту, потому что прокладка была надета обратной стороной. Поэтому старайтесь воздержаться от покупки «шары» непонятного производителя. Это, как шары, прикрепленные к высоковольтным проводам линий передач, шары красиво смотрятся, но не эффективны.

Может так оказаться, что искрения нет, и ни один из проводов не пробивает на массу, но один из цилиндров не работает или работает с перебоями. Тогда необходимо прозвонить электрическую связь тестером.

Измерить сопротивление высоковольтных проводов зажигания возможно старым аналоговым тестером или современным цифровым

Обратите внимание на характеристики прибора, некоторые, дешевые модели из стиля «шары» от высокого напряжения, пробивает, так что дым идет. Тестер необходимо установить в режим измерения сопротивления на пределе 20 кОм. Щупами коснитесь наконечников

Если регистрируется сопротивление в пределах 2.5 – 12 кОм, то кабель годен

Щупами коснитесь наконечников. Если регистрируется сопротивление в пределах 2.5 – 12 кОм, то кабель годен.

Сопротивление выше этих пределов указывает на дефект токопроводящего элемента. При замере сопротивления обязательно сгибайте кабель в разных положениях. Сопротивление должно быть неизменным. Если показания тестера меняются, значит, провод некачественный. Не пользуйтесь способами определения наличия напряжения методами тактильных ощущений. Зачем вредить здоровью повышенным напряжением.

В медных проводах нарушения контакта случаются в местах соединения с наконечниками. В графитовых – в любом месте кабеля. Возрастающее сопротивление усиливает температурную нагрузку на токоведущий слой, и он разрушается. В результате искра образовывается и в камере сгорания и в кабеле. Соответственно падает мощность двигателя, поршень ходит в холостую, а в выхлопную трубу вылетает бензин, который приводит в негодность катализатор. И вы «на шару» кормите всю биологическую массу природы парами высокооктанового бензина.

Кратко об устройстве проводников

Раньше для подачи разряда от катушки к свечам применялись традиционные ВВ провода с медным многожильным сердечником (на жаргоне – бронепровода). Недостаток подобных изделий – постепенное переламывание тонких проволочек из-за низкой эластичности. В современные автомобили производители устанавливают гибкие кабели с неметаллической жилой, сделанной из стекловолокна с углеродной пропиткой. Токоведущая часть обернута несколькими вспомогательными оболочками:

• полимерный экранизирующий слой;
• внутренняя изоляция, изготовленная на основе силикона;
• каркас в виде оплетки из прочной синтетики;
• наружная силиконовая изоляция.

Старые изделия с медными жилами имели практически нулевое сопротивление, отчего установленное на автомобиле радио «хрипело» от помех. Нынешние провода высокого напряжения обладают повышенным сопротивлением, позволяющим экранировать помехи.

Для подключения к контакту свечной «люльки» углеродная жила выведена за пределы изоляции и загнута в обратном направлении. Снаружи сердечник обжимается медной клеммой, надеваемой на контакт свечи. Сверху соединение защищено плотным диэлектрическим колпачком. Второй конец проводника подключен к катушке зажигания аналогичным образом.

Важное преимущество новых высоковольтных бронепроводов – эластичность и гибкость. Благодаря данным качествам изделие служит значительно дольше медных предшественников

Но рано или поздно наступает момент, когда углеродно-силиконовые ВВ провода изнашиваются и начинают «хандрить».

Проверка высоковольтных проводов зажигания, не снимая их с автомобиля

Это примитивный, но достаточно эффективный метод. Самый простой вариант – поставить заведомо исправный кабель и сравнить работу двигателя. Если расположение высоковольтных проводов позволяет, можно менять их местами (вместе с разъемом на трамблере), и вновь считать ошибки сканером. Он укажет на другой номер цилиндра.

Надев на руку диэлектрическую перчатку, можно поочередно снимать наконечники со свечей на работающем моторе. Когда вы дойдете до проблемного цилиндра, характер работы не поменяется.

Определение пробоя «на глазок». В темноте видно, как искра «шьет» на корпус ДВС. Можно соединить толстый провод с массой, и проводить оголенным концом по изоляции. Слабое место вы увидите сразу – пробьет искра.

Несмотря на целый букет поломок, которые могут вызвать бронепровода, их решение не сложнее замены пробок в домашнем электрощитке. Выявили неисправный – установили новый. Если есть проблема, как поменять высоковольтные провода на трассе или в чистом поле (вдали от магазинов), помните, что кабели не ломаются внезапно, регулярная диагностика поможет не оказаться застигнутым врасплох.
