Как установить Вебасто на бензин

Работы по монтажу подогревателя Webasto займут довольно много времени, и их рекомендуется производить в закрытом помещении. Кроме того, необходимо организовать хорошее освещение и в том числе при помощи переносной лампы. Процесс установки Вебасто своими руками на автомобиль осуществляется в такой последовательности:

Отключаем и снимаем аккумуляторную батарею.
Распаковываем приобретенное устройство и выбираем место для монтажа отопителя в подкапотном пространстве автомобиля. Лучше всего для этих целей подойдет кронштейн бачка омывателя, который придется снять и переместить в другую точку моторного отсека.  Полезный совет: для повышения эффективности работы подогревателя его следует располагать по возможности ближе к блоку цилиндров. Это позволит избежать потерь тепла при функционировании устройства

При этом важно обеспечить правильную ориентацию отопителя в пространстве.

Снимаем бензобак и осуществляем врезку топливозаборника и его установку. Трубка для подачи горючего к насосу крепится к деталям кузова с наружной стороны.
Производим монтаж топливного насоса с обязательным использованием виброгасящей прокладки.

В салоне устанавливаем таймер включение и прокладываем к нему провода.

К отопителю крепим патрубки охлаждающей жидкости и выхлопную трубу, которую необходимо вывести в колесную арку через просверленное заранее отверстие.
К подогревателю присоединяем трубку подачи топлива и производим его установку на подготовленное место.
Из системы охлаждения сливаем некоторое количество антифриза для предотвращения его потерь при подключении.
Осуществляем врезку подающего и принимающего трубопровода подогревателя к соответствующим магистралям печки

Подключение осуществляется при помощи тройников из комплекта поставки с фиксацией их винтовыми хомутами.

После проверки всех соединений в систему охлаждения двигателя доливаем антифриз до нормы.
Выбираем место для установки блока предохранителей и реле, включающего вентилятор отопителя салона. Для этих целей можно использовать незанятые оборудованием шпильки на моторном щите или пыльнике крыла.
Прокладываем жгуты проводов и производим подключение оборудования к бортовой сети автомобиля.
Фиксируем выхлопной коллектор отопителя к крылу и стыкуем его с резонатором и глушителем.

Рекомендация мастера: при подключении выхлопной трубы к патрубкам ее следует немного надрезать вдоль. В противном случае ее не удастся зафиксировать хомутов по причине большой жесткости.

После возвращения и подключение аккумулятора установка отопителей Webasto может считаться завершенной. Теперь производим пробный запуск двигателя и даем ему поработать несколько минут на холостом ходу. Доливаем антифриз до нормы и теперь можно попытаться включить отопитель. В отдельных случаях первый запуск может оказаться неудачным по причине отсутствия топлива в подающей магистрали. Для ее заполнения нужно некоторое время и при повторном включении автономный отопитель обязательно заработает.

Устройство и принцип работы подогревателя

Конструкция ориентируется на обеспечение процессов забора, нагнетания и распределения воздушных потоков по целевому пространству. В устройство входит миниатюрная камера сгорания, теплообменник, циркуляционные и топливные насосы, а также патрубки и широкая управляющая инфраструктура с датчиками. В частности, предусматриваются детекторы пламени и термометры. После запуска происходит нагнетание воздуха с продувкой каналов выхлопной системы и камеры сгорания. В этот же момент в работу включаются датчики и электрические компоненты «Вебасто». Как пользоваться системой? При условии правильной настройки весь рабочий цикл осуществляется автономно. Основная задача владельца будет заключаться в изначальном программировании рабочих параметров, определяющих интенсивность топливного снабжения камеры сгорания с заданными временными интервалами. Регуляция производится посредством штифта накала, а в некоторых случаях подключается и пламегаситель.

Советы по эксплуатации

Несмотря на продуманность системы и высокое качество, надо помнить, что устройство точно так же сжигает топливо и выделяет энергию, как и автомобильный двигатель:

• выхлоп токсичен, нельзя пользоваться автономными обогревателями в замкнутых пространствах;
• должен использоваться только тот типа топлива, который указан в документации;
• монтаж пожароопасного устройства должен осуществляться квалифицированным специалистом, это всё же изменения в конструкции автомобиля;
• нельзя допускать длительных простоев, обогреватель надо запускать минимум раз в месяц, в этом он похож на автомобильный кондиционер;
• можно посоветовать установку отдельного топливного бака для Вебасто, это предотвратит возможные проблемы по совместимости топливных пристрастий автономки и двигателя.

При правильной эксплуатации Вебасто служит долго и безотказно, можно ожидать примерного ресурса в 10 лет.

Коды ошибок и диагностика

Диагностику сложного электронного устройства, каким является современная техника Вебасто должен выполнять специалист. Однако, характер неисправности можно определить по некоторым считанным кодам диагностики.

Коды получаются либо с дисплея пульта управления или через стандартный диагностический интерфейс K-line. В последнем случае разобраться в проблеме можно гораздо глубже с помощью взятой в сети фирменной диагностической программы Webasto.

Она точнее раскроет эти и другие неисправности:

• F02 – пламя гаснет;
• F03 – питающее напряжение за пределами разрешённого диапазона;
• F04 – не работает топливный насос;
• F07 – неисправность вентилятора;
• F09 – отказ свечи (штифта);
• F10 – перегрев;
• F14 – отказ температурного датчика.

При отказе управляющей электроники диагностика тоже работать не будет, придётся обращаться в сервисный центр. Хотя формально и такой код ошибки имеется.

Как включить Вебасто вручную?

С модулем GSM есть возможность управления подогревателем Вебасто с мобильного телефона.

Салонный пульт управления крепят, как правило, на панели приборов – так, чтобы осуществлять настройку Вебасто было удобно с водительского места. Для начала ознакомьтесь с пультом управления, изучив символы на его кнопках. Для запуска Вебасто найдите кнопку с изображением либо языка пламени, либо с подобным символом. В любом случае изображение будет понятным – оно может быть похожим на символы кнопок подогрева стекла или значки, расположенные у кнопок (рукояток) управления штатным отопителем. Вебасто включается нажатием этой кнопки, при этом на дисплее высветится индикатор работы. Повторное её нажатие выключит подогреватель.

Необходимо учитывать и то, что устройство может заблокироваться после трёх неудачных попыток пуска. Попробуйте разблокировать Вебасто, вынув предохранитель из цепи питания. Вполне возможно и то, что подогреватель уже был заблокирован раньше. Если попытка включить Вебасто с пульта всё же не удалась, то, скорее всего, придётся всё же обращаться за помощью к специалистам. Они же и подскажут, как правильно включать Webasto. Первый запуск после длительного времени «простоя» подогревателя может занять какое-то время, чтобы прокачалась топливная система устройства. Кроме этого, перед пуском нужно убедиться в отсутствии воздушных пробок в патрубках – перегрев датчиков температуры приведёт к аварийному отключению. Включить Вебасто можно также и при работающем двигателе, воспользовавшись им в качестве дополнительного отопителя салона, вернее, чтобы увеличить температуру воздуха

Это особенно важно, если у Вас машина с дизельным двигателем – «печки» дизелей плохо прогреваются, а на холостом ходу в сильные морозы и отопители бензиновых авто перестают качественно «протапливать» салон. Для того, чтобы включить Вебасто без пульта (если он сломан или по какой-то причине отсутствует), придётся найти способ «обойти» управляющую электронику

Но при этом Вы рискуете вывести устройство из строя, к примеру, перегрев его.

Как пользоваться Вебасто

Для начала следует запомнить, что Webasto включается при выключенном моторе. Систему «заводит» автомобильный аккумулятор, поэтому придётся регулярно отслеживать его заряд, иначе Вебасто просто в один прекрасный день может не включиться. Поэтому если вы нечасто пользуетесь автомобилем, то возможно вам придётся время от времени подзаряжать аккумулятор, что, конечно же, не очень удобно.

Дополнительно «печка» в салоне авто должна быть выставлено на тёплый режим, иначе машина изнутри не прогреется.

Управлять Вебасто просто, главное выбрать нужный вам метод включения. Расскажу, какие методы существуют.

1. Таймер. Недорогие модели уже включают в комплект таймер, который надо просто выставить на определённое время или день недели, например, утром перед поездкой на работу. У таймера есть 3 настройки памяти.
2. Пульт управления. Он способен подавать сигнал до 1 км при прямой видимости автомобиля. С его помощью можно включить Вебасто в любое время. Комплекты с пультом дистанционного управления стоят дороже, но зато нет привязки к таймеру. Существует 2 вида пультов: Webasto Telestart Т91 и Webasto Telestart Т100 НТМ, где последний может регулировать работу Вебасто по температуре в салоне авто.
3. GSM-модуль. Этот современный метод управления (ThermoCall) имеют самые новые модели Webasto. Благодаря аналоговому управлению можно полностью контролировать систему при помощи обычного смартфона из любой точки мира. Плюс GSM-модуля в том, что можно запустить Вебасто без привязки к времени или расстоянию до автомобиля. Отмечу, что управлять системой можно с 5 разных мобильников. Для запуска надо просто отправить специальное СМС на номер Вебасто.

Условия для запуска Вебасто следующие:

1. Отрицательная температура на улице.
2. Аккумулятор имеет нормальное напряжение (заряд).
3. Температура охлаждающей жидкости (антифриза) менее 140°C.
4. Авто находится на сигнализации, все двери закрыты.
5. Если топлива в бачке меньше, чем ¼, то Вебасто может не включиться.

Теперь расскажу полезные советы по использованию Webasto.

Неисправности вебасто и их устранение

При наличии у отопителя стандартного или комби-таймера, в случае аварийной блокировки экране выдаст код неисправности, который в зависимости от модели прибора может различаться. Наиболее часто встречается следующая система кодов неисправностей:

1. F 00 – поломка блока управления.
2. F 01 – отсутствие пламени или 2 неудачные попытки запуска.
3. F 02 – обрыв пламени (повтор более 3 раз).
4. F 03 – отклонение напряжения выше или ниже допустимого.
5. F 04 – раннее распознавание пламени.
6. F 05 – замыкание в датчике пламени или обрыв цепи (для бензина).
7. F 06 – замыкание в датчике температуры или обрыв цепи.
8. F 07 – замыкание в дозирующем насосе или обрыв цепи.
9. F 08 – проблема с мотором или крыльчаткой нагнетателя воздуха.
10. F 09 – замыкание в штифте накаливания или обрыв цепи.
11. F 10 – перегрев.
12. F 11 – замыкание в ограничителе нагрева или обрыв цепи.
13. F 12 – отопитель заблокирован (вытащить и вставить предохранитель).
14. F 14 – неверное положение датчика перегрева.
15. F 15 – оборвана цепь или замыкание в потенциометре органа управления.

После появления неисправности проверяются все штекерные разъемы и предохранители, при обнаружении дефектов, их устраняют. Так, наиболее часто встречающиеся неисправности следующие:

1. Автоматическое отключение отопителя:

• Обрыв пламени при работе или отсутствие горения после двух пусков. Устраняется отключением прибора не менее чем на 2 сек, и повторным включением;
• Идет перегрев отопителя с мигающим индикатором работы. Устраняется после выключения и охлаждения прибора его повторным включением, при этом воздуховод нужно проверить на проходимость;
• Бортовое напряжение гораздо ниже допустимой нормы. Устраняется зарядкой АКБ и повторным запуском отопителя.

2. Выход черного дыма из трубы отопителя. Говорит о забитом воздуховоде или выхлопном трубопроводе. Для устранения трубопроводы проверяют на проходимость и осуществляют прочистку или ремонт.

Если данными мерами устранить неисправности не удалось, нужно обратиться на авторизованный сервисный центр вебасто.

Информация об автономном обогреве

Способы прогрева автомобиля

Для обеспечения комфортного микроклимата в салоне машины чаще всего используются автомобильные печки. Однако у них есть существенный недостаток – они функционируют только тогда, когда двигатель автомобиля находится в рабочем режиме.

Однако это возможно не всегда, а потому в некоторых ситуациях водителю приходится мерзнуть, сетуя на неправильно выбранную одежду или обувь.

Альтернативой печке может стать электрообогреватель, однако и в этом случае есть нюансы. И самый главный заключается в том, что запас электроэнергии в автомобиле не бесконечен, и потому не всегда есть возможность расходовать заряд аккумулятора на обогрев.

Знакомая ситуация, не правда ли?

Выходом из такой ситуации являются автономные обогреватели автомобиля. Конечно, цена такого устройства выходит значительно большей, чем у стандартной печки, но и выгод от его эксплуатации предостаточно.

Кому будет полезен отопитель

В чем же заключаются эти выгоды?

Во-первых, автономный обогреватель создает в кабине автомобиля комфортную температуру сразу же после включения. Если с печкой мы бы услышали от водителя привычное «Потерпите, сейчас заведемся и нагреемся», то в случае с автономным теплогенератором мерзнуть не придется.

Установка аппарата в автобус

• Во-вторых, использование этого устройства обеспечивает предпусковой прогрев двигателя. Благодаря этому даже на сильном морозе автомобиль заводится очень быстро, и ресурс двигателя существенно экономится.
• Также стоит упомянуть о таких преимуществах как поддержание температуры в машине при длительной стоянке (дальнобойщики и ожидающие в очередях на таможню оценят), быстрый обогрев стекол, защита их от обмерзания и запотевания и т.д.

Исходя из этих преимуществ, устройства для обогрева от компании Webasto можно рекомендовать:

• Тем, кто не любит мерзнуть в салоне автомобиля, или семьям, которые часто возят в салоне автомобиля маленьких детей.
• Тем, кто подолгу стоит в пробках, очередях и т.д. В первую очередь это таксисты, курьеры, дальнобойщики, водители спецтехники и т.д.
• А также тем, кто старается уменьшить износ двигателя своего автомобиля и по максимуму реализовать его КПД.

Что это такое

Webasto – это самая первая фирма, которая стала массово производить отопители для мотора и салона аж с 1935 года. А сама фирма основана в 1901 года и названа в честь Вильгельма Байера старшего — WilhEm BAier STOckdorf (именно так переводится название). Таким образом, сама фирма Webasto придумала одноимённый отопитель для автомобиля.

Интересно! Страна происхождения устройства – Германия, изобрёл его — Вильгельм Байер.

Далее с 1965 года Webasto стала производить кондиционеры для автомобилей, с 1967 – крыши авто, которые могли сдвигаться при помощи электропривода. Чем ещё популярна эта компания? Она создала фигурку на капоте Роллс-Ройса, которая могла прятаться при помощи специального механизма, а также крыша, которая могла становиться полностью прозрачной (на Maybach 62).

Как правильно называется Вебасто? Webasto, предпусковой подогреватель двигателя, автономный отопитель, «автономка» — это всё синонимы.

В настоящее время в фирме Webasto работает около 10 тыс. сотрудников, а филиалы находятся во многих странах, в том числе и в России. Теперь название этой фирмы стало нарицательным для всех существующих отопителей для автомобилей.

Что ещё прогревает Вебасто? Отопитель может прогревать салон, благодаря чему лобовое стекло очень быстро оттаивает. Существует несколько видов и комплектаций устройств, например, где продвинутая – это Webasto Thermo 90, которая прогревает как двигатель, так и очень большой салон.

Вебасто быстро окупится за счёт того, что ресурс мотора увеличится, а горючего станет тратиться во много раз меньше, чем, если бы прогрев осуществлялся на холостом ходу. Отмечу, что на некоторые автомобили ставятся штатные отопители, что подарит владельцу комфорт и удобство при поездке в холодное время года.

Что даёт Вебасто? Назначение устройства — запуск двигателя внутреннего сгорания при любой отрицательной температуре за счёт предварительного обогрева. А ведь каждый запуск холодного двигателя сильно сокращает ресурс агрегата, даже если залито хорошее синтетическое масло.

Расскажу простым языком, какой принцип действия у отопительного устройства.

«Вебасто» и проблемы с дизелем

Низкокачественное горючее быстро засоряет сетку фильтра в насосе. Как результат – плохая дозировка топлива, а затем и прекращение подачи. «Вебасто» запускается и глохнет. Низкокачественное горючее негативно влияет на свечу, которая закоксовывается и больше не нагревается до необходимых температур. Если установленный «Вебасто» на дизель не запускается, то проблемы полностью аналогичны бензиновым ДВС. Так, на дизельных двигателях система может не работать из-за топлива, в котором содержится больше серы. Она еще больше закоксовывает свечу, нежели бензин. Поэтому дизельный «Вебасто» выйдет из строя быстрее, чем бензиновый. Кроме того, нередки случаи, когда «Вебасто» не запускается в мороз. Дело в том, что зимой дизельное топливо густеет и не может нормально прокачиваться по топливопроводу к камере сгорания отопителя. Это распространенная проблема, и с ней ничего не сделаешь. Необходимо только очищать систему и заливать в бак зимнее топливо.

Повышение эффективности и безопасность

Некоторые пугают пожароопасностью данного девайса, тем более при его запуске дистанционно, когда визуально не видно, как он себя фактически ведет. Однако защита у этого «фена» выполнена на профессиональном уровне и за счет кодов ошибок, печка просто не запустится, если что-то пойдет не так.

Для повышения теплоэффективности отдельные пользователи советуют пускать теплый воздух от агрегата по низу в пластиковых канализационных трубах. При чем эти трубы развести по периметру всего гаража и в нескольких местах вырезать отверстия, через которые будет выходить тепло.

Сама труба также прогреется и будет работать как батарея. Идея хорошая, однако такой пластик не теплостойкий и будет выделять всякую дрянь. Поэтому не удивляйтесь, если со временем подхватите какую-нибудь болячку.

Самый главный вопрос, как быстро и до какой температуры эта дизельная автономная печь способна прогреть стандартный гараж 4*6м. Здесь конечно многое зависит от степени теплоизоляции.

Но как показали реальные испытания этого девайса, даже для плохо утепленного помещения, с щелями в воротах толщиной с палец, такой отопитель способен всего за 1 час нагнать в гараже температуру с 0 до +15С.

Вот вам видеоподтверждение.

Ну а те, кто еще сомневается в надежности и безопасности этого китайского чуда, могут посмотреть видео ниже. В нем специалист ремонтник, профессионально занимающийся именно подобными автономками, провел настоящий краш-тест аналогичной китайской вебасты.

Что с ней только не делалось — перекрывалась подача воздуха и топлива, закупоривалась обратка, ставился неподходящий топливонасос, подавалось пониженное и повышенное напряжение. В общем испытывали ее и в хвост и в гриву.

Как себя при этом вел отопитель, и что с ним в итоге произошло, смотрите своими глазами и не говорите, что не видели.

Узнать текущую цену такого отопителя для гаража и заказать себе подобную модель у китайцев, можно отсюда.

Управление отопителем со стандартным или комби-таймером

Режим вентиляции

Отопители Webasto Air Top 2000ST (дизель) функционируют также и в режиме вентиляции, прогоняя воздух без нагрева. Для этого режима используется дополнительный специальный переключатель (дополнительная опция). Без такой опции отопители работают только для обогрева. С помощью поворотной ручки регулируется режим вентиляции.

Ошибки Вебасто

Диагностика и сброс ошибок Вебасто на компьютере

Во время неисправностей подогревателя, в блоке управления генерируется ошибка, которая сохраняется во внутренней памяти. Когда он не исправен, контрольная лампа через время мигает заданное количество раз. В зависимости сколько раз лампа мигнёт, такой будет код ошибки Вебасто. Если правильно определить данный код, можно понять причину неисправности и способ её устранения.

Коды неисправности Вебасто, приведены в инструкции, которая поставляется вместе с подогревателем, в которой указано какой код, какой поломке соответствует. После устранения поломки, ошибку Вебасто нужно сбросить, иначе устройство не запуститься. В основном это делается путём подключения подогревателя к компьютеру, и стирания через специальное программное обеспечение.

Конструкция и принцип функционирования

Конструктивно Вебасто представляет собой компактный прибор, вес которого составляет несколько килограммов. Находится он под капотом транспортного средства, система питания соединяется с автомобильной, а охлаждающий контур – с контуром охлаждения силовой установки.

За управление отвечает электронный модуль, подключенный к бортовой автомобильной сети.

Принцип работы устройства можно описать следующим образом:

1. Активируется подача топлива из бака к собственным камерам сгорания подогревателя. Это позволяет повысить температуру охлаждающей жидкости, находящейся внутри теплообменника.
2. Активируется циркуляционный насос, благодаря которому подогретая жидкость поступает к мотору. Она нагревает и непосредственно двигатель, и радиатор, обслуживающий салон.

Рабочий процесс можно полностью автоматизировать, чтобы процесс активировался датчиками, реагирующими на понижение температуры окружающего воздуха, или таймером.

В плане потребления топлива система экономична, средний расход составляет 0.5 литра в течение часа. Полный прогрев автомобиля при таком расходе и температуре воздуха в минус 20 градусов занимает всего четверть часа.

Познавательное видео про предпусковые подогреватели, их устройство, работу и функции на примере Webasto:

Инструкция по установке «Вебасто»

Агрегат располагается в моторном отсеке. Выбирать следует точку, в которой конструкция не будет подвержена сильной вибрации, стороннему воздействию горячего воздуха и брызгам технических жидкостей. Рекомендуется устанавливать обогреватель как можно ниже, это улучшит деаэрацию (минимизация завоздушивания контуров) теплообменника и циркуляционного насоса. Физическое крепление осуществляется посредством комплектной оснастки. Например, для типовой установки «Вебасто» предусматриваются кронштейны, которые фиксируются или непосредственно к кузову, или же к промежуточному профилю. По возможности лучше применять второй вариант, так как наличие своего рода подкладки межу подогревателем и корпусом сократит негативные температурные и механические воздействия на рабочую конструкцию. Сам кронштейн монтируется только винтами (например, 4 элементами стандарта М6). Саморезы в принципе использовать нельзя. Также в зависимости от конструкции моторного отсека желательно применение пружинящих шайб, которые нивелируют вибрации. На ровном участке возможно использование подкладочных шайб толщиной порядка 22 мм. Все близко расположенные поверхности других функциональных агрегатов должны предварительно изолироваться от попадания масла и воздействия горячего воздуха.

О недостатках

Первый минус автономного отопителя – это его цена. В среднем такие машины стоят на 1-2 тысячи долларов дороже. Если рассматривать вариант нештатной установки, это обойдется в среднем в 800-1200 долларов (зависит от типа «фена» и его мощности).

Следующий минус – это затруднительный ремонт «Вебасты». Несмотря на его простую конструкцию, ремонтировать агрегат лучше в специализированных мастерских. Самостоятельно выполнить ремонт «Вебасты» можно только в случае незначительных поломок. Если вышла из строя аппаратная часть, то агрегат меняется целиком или разбирается и ремонтируется «до винтика».

Настройка системы

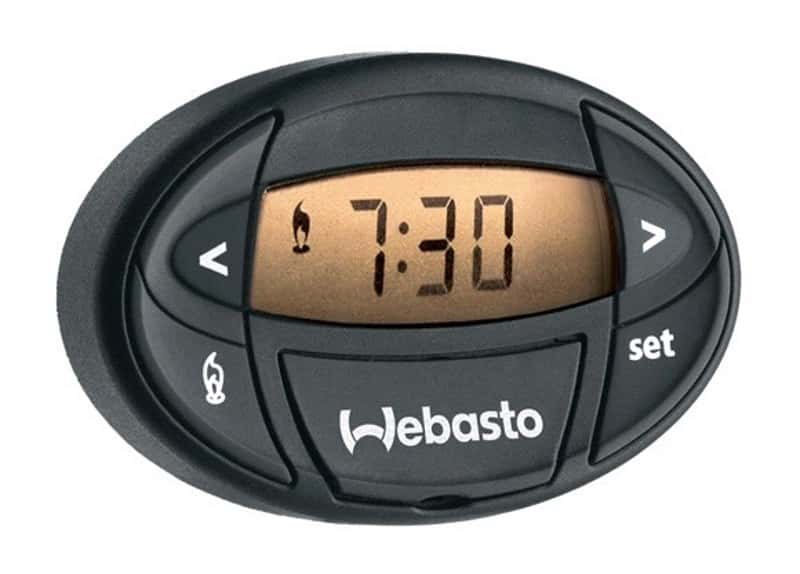

На таймере предусмотрены основные инструменты, посредством которых задаются рабочие параметры. На миниатюрной панели располагаются кнопки включения, ход назад-вперед, выбор режима и т. д. Базовая настройка «Вебасто» предусматривает работу в следующих позициях:

• Установка текущего времени.
• Указание момента включения. Устанавливается конкретное время запуска с точностью до минуты.
• Продолжительность работы. Временной интервал работы устройства после включения (от 10 до 60 мин).
• Программирование. Задается серия рабочих сеансов по дням недели, суткам и часам.
• Параметры выключения. Устанавливается режим обращения к аппаратуре, в котором возможно незапрограммированное отключение работы – вручную или автоматически.
