Как снять торпеду на ваз-2110: инструкция пошаговая

Составляющие и неисправности подвеска

Устройство передней подвески ваз 2110 достаточно сложное. Главным ее элементом является стойка. Именно она обеспечивает комфортную езду по отечественному бездорожью. Благодаря поворотному кулачному механизму, состоящему из болта и эксцентриковой шайбы, регулируется развал колес. Также на стойку устанавливают:

• специальную пружину;
• буфер из полиуретана, который ограничивает сжимающий процесс;
• верхнюю опору, прикреплённую при помощи гаек;
• подшипник, предназначенный для поворота стойки вместе с колесом;
• амортизатор, где имеется плунжер, а также еще одна пружина.

Тюнинг подвески ВАЗ включает доработку либо замену всех этих деталей, после него механизм будет работать намного эффективнее.

Соединяет рычаг передней подвески ВАЗ 2110 с поворотным кулаком шаровая опора. Растяжки, расположенные вдоль днища, нижние рычаги и опоры, имеющиеся на поперечине, соединяются при помощи резинометаллических шарниров и болтов. Специальными прокладками (шайбами) регулируется продольный наклон поворотной оси. Ступица колеса крепится радиально упорным нерегулируемым подшипником. Важную роль играет поперечина, то есть штанга, соединяющая нижние рычаги. По центру она прикрепляется к кузову машины через резиновые подушки.

Ремонт передней подвески ВАЗ 2110 можно выполнить и самостоятельно, но для этого нужны определенные навыки. Также автовладельцу поможет схема передней подвески ВАЗ 2110. Если вы не уверены в своих силах, лучше доверьте работу мастерам в автосервисе.

Наиболее распространенным дефектом этой важной детали автомобиля являются стуки. Если они слышны при езде даже по гладкому дорожному полотну, то причинами этому могут быть:

• износ стойки передней подвески;
• ослабленное крепление поперечины к кузову;
• появившиеся дефекты в резиновых деталях подвески, особенно когда стук явно металлический;
• сломанная пружина (их в подвеске несколько);
• изношенные шарниры;
• дисбаланс колес.

Если причина стуков определена правильно, с ними можно справиться, своими руками заменив изношенную деталь или затянув крепление.

Случается так, что при движении по прямой машина стремится съехать набок. Это может происходить из-за того, что любая пружина, установленная в подвеске, утратила упругость (изменился ее коэффициент сжатия). Пружина, которая вышла из строя, подлежит немедленной замене.

Установка твиттеров в панель приборов ВАЗ 2110

Красиво можно дополнить панель установкой твитера (высокочастотного динамика). Одним из самых проблемных этапов является сверление отверстий. Ветровое стекло мешает сверлить под прямым углом. Но без дрели обойтись невозможно, потому что под пластмассовой оболочкой находится металлическая полоска. В этой ситуации, из бумаги следует выполнить подобие шаблона или трафарета.

С помощью ножа можно удалить мягкую область панели (с внешней стороны — пластик, с внутренней – подобие поролона). Потом берем дрель и сверлим вокруг предварительно размеченной области. Лучше использовать компактные дрели. Когда отверстие просверлено, следует исправить неровные края. Для этого можно использовать специальные насадки для дрелей.

Сверлить нужно на расстоянии от приборов и датчиков. Следует учесть, что под металлической полоской могут попадаться провода или кронштейны. Монтируемый твитер-элемент должен пройти плотно в отверстие. Если есть определенная свобода, то необходимо уплотнить эту область герметиком. Провода от твитера можно зацепить по краям воздуховодов.

Данный твитер является важной составляющей, если в машине будет строится акустическая система. Без такой детали звук и объем звучания не будет полным

Отечественный автомобиль 2110 не может похвастаться качественной панелью. В сильный мороз или летнюю жару пластик часто начинает трескаться. Помимо этого, иногда отклеивается и ее угол. «Приборка» данной машины состоит из трех частей: центральной, верхней накладки и нижней пластиковой накладки. Угол чаще всего отклеивается через: откручивание саморезов, которые притягивают верхнюю накладку, или через то, что отошла ее мягкая часть от металлической части верхней накладки.

При первом варианте нужно снимать панель, потому что иначе подтянуть верхнюю накладку не получится. Если же отошла только мягкая часть, то решений может быть несколько. Можно приклеить ее, но держаться она будет не крепко, на пластиковом дефлекторе воздуха. Другой вариант — можно замаскировать щель, которая образовывается, когда отклеивается угол панели.

Можно, без сомнения, прикрыть щель проводом. Его укладывают внутрь, используя отвертку. Вместо провода использовать можно уплотнитель фары. В таком случае можно вернуть уголок на место. Для приклеивания уголка используют монтажную пену. Обшивка, благодаря пене, будет держаться именно на металлическом корпусе, но сначала ее нужно очистить и обезжирить.

Потом наносим пену внутрь, с помощью мокрой тряпки убираем излишки пены. Зажимами для бумаги прижимаем уголки. Сразу убирать пену не нужно. Следует подождать, пока она высохнет. После того, как пена высохнет, нужно закрасить ее маркером. Может показаться, что пена распирает, но на самом деле, углы панели выходить не будут.

Теперь можно переходить к ремонту трещины на панели. Для этого используют либо средство для ремонта пластика, или же перетягивают накладку материалом. Что касается первого варианта, то он самый простой, ведь при ремонте снимать накладку не нужно. Убрать трещину можно, используя специальную эпоксидную смолу.

Также для использования подходит космофен и холодная сварка. Чтобы трещина не выделялась, следует перекрасить приборную панель. При втором способе, при перетяжке этой автомобильной детали, используется кожа или кожвинил. Сначала трещину необходимо зашпатлевать. Если проблема — в угле панели, что отклеился, то отремонтировать ее не составит труда.

Если же «приборка» потрескалась, то полностью скрыть трещину и, при этом, не снимать ее, весьма сложно. Если дело коснулось ремонта, то лучше сразу заменить ее евронакладкой. можно подробно посмотреть как паять пластик.

Снимаем торпеду ВАЗ 2110 и устанавливаем накладку: подробная инструкция с фото

В интерьере ВАЗ 2110 торпедо является наиболее заметной частью. Каждому водителю хочется садиться в стильный и ухоженный салон. Но штатная панель выглядит угловато и серо. Особенно это заметно после длительной эксплуатации, когда на панели появляются потертости, царапины и трещины. Автомобилисты решают эту проблему разными способами – кто-то ставит другую штатную торпеду от ВАЗ 2110, другие водители предпочитают устанавливать европанель – так называется накладка от стороннего производителя. Накладка позволяет преобразить салон и превратить «десятку» в иномарку, хотя бы внутри. Что бы вы не выбрали, везде снятие панели является обязательным условием. В этом материале мы расскажем, как правильно демонтировать штатную панель и установить версию евро.

Альтернативная торпеда

Альтернативное торпедо мягче, чем штатное торпедо «десятки», но главное преимущество – это отсутствие неприятного скрежета и скрипа. Автомобилисты решают избавиться от штатной именно из-за скрипа. Для автомобиля ВАЗ 2110 предусмотрено несколько видов панелей, которые отличаются по дизайну.

Продается панель комплектом:

• Сама панель, которая является альтернативой штатному пластику.
• Кнопки, кронштейны и вставки для воздуходувов и приборных щитков.
• Набор проводов и колодка для сдвоенного выключателя.
• Кнопки для ближнего света, обогрева, габаритов и противотуманок.
• Заглушки под кнопки, устанавливаются в местах, где клавиши не нужны.

Снимаем торпеду

Снятие и установка новой торпеды на ВАЗ 2110 занимает много времени, также советуем запастись терпением, так как в этой части салона «десятки» множество соединений и проводов. Каждое действие должно быть аккуратным, так как крепления ВАЗ 2110 очень хрупкие, их можно легко сломать. После этого панель уже не встанет нормально, а в автомобиле заметно прибавиться скрипа во время движения.

В некоторых случаях полностью демонтировать штатную панель не нужно. В нашей статье предоставлено описание полного разбора.

Необходимый инструмент

Чтобы снять корпус, в вашем арсенале должны быть:

• Этикеты с клеящейся основой.
• Маркер или карандаш.
• Набор отверток и ключей.

Главными помощниками в этой работе станут ключ на 10 и крестовая отвертка. Карандаш или смывающийся маркер нам нужен для того, чтобы помечать снятые элементы. Касается это и самоклеящихся этикеток. Проводов и деталей слишком много, после разбора вы уже забудете, где какой компонент стоят. Пометки и наклейки напомнят вам о местоположении проводов и деталей.

Подготовительные работы

Кто-то предпочитает проводить разбор без демонтажа других компонентов салона, но это существенно усложняет и продлевает работу. Мы рекомендуем подготовить салон, так как вам понадобится место для маневров. Снимите кресла и руль – соблюдайте эту последовательность. Также стоит разобрать туннель пола.

Для этого необходимо открутить саморезы и подвинуть деталь ВАЗ 2110 назад. С нижней частью проделываем такую же операцию. Следующий шаг – это демонтаж бардачка, теперь можно снять монтажный блок и реле. В процессе необходимо маркировать каждый провод. Особенно аккуратно нужно обращаться со спидометрами.

Снятие – пошаговая инструкция

1. Находим центральный панель, с правой стороны от него расположены два самореза – откручиваем их. То же самое проделываем и с противоположной стороной. Теперь с обоих сторон демонтируем щиток, как это показано на фото.

Готово, торпеда демонтирована, вы можете заменить отдельные ее компоненты, поставить другую панель от ВАЗ 2110 или провести тюнинг при помощи европанели. Сборка проходит в обратной последовательности. Вместо штатной панели будет установлена накладка? Тогда переходим к следующему разделу.

Установка накладки торпедо

Накладка будет установлена после полной разборки – это проще и удобнее. В инструкции сказано, что накладку необходимо обрезать по периметру. Теперь можно собирать корпус: помещаем в него аксессуары и приборные разъемы, которые шли в наборе. Аккуратно раскладываем проводку с основании накладки. Все стыки новой панели ВАЗ 2110 необходимо проклеить антискрипом.

К штатным проводам присоединяем дополнительные жгуты и стягиваем их при помощи стяжек

Обратите внимание, что на накладке есть дополнительные кнопки – к ним необходимо подсоединить штатные разъемы. Крепится накладка к родной панели при помощи саморезов

Теперь можно проводить установку в обратном порядке.

Основное преимущество установки после полного разбора заключается в том, что мы можем провести качественную шумоизоляцию за пластиком, ведь именно оттуда доносится сильный шум работы силовой установки. Не жалейте антискрипа. Времени работа займет очень много, но оно того стоит.

Устанавливаем европанель и делаем шумоизоляцию на ВАЗ 2112, ВАЗ 2111, ВАЗ 2110

Сейчас мы попробуем разобраться в том, как же установить европейский вариант панели на отечественный автомобиль ВАЗ – 2110. Перед тем как начать процесс установки необходимо решить для себя необходимость присутствия шумовой изоляции кузова отечественного автомобиля. Все дело в том, что данные процедуры лучше и легче выполнять одновременно. Берем европейскую панель и тщательно рассматриваем ее. Как выглядит сама накладка и как выглядят вставки для самых разных кнопок и отверстий для хода воздуха. Кроме того, рассмотрите, как выглядят заглушки панели, кронштейн, а также кнопка для обогрева стекла задней части автомобиля.

В своем распоряжении мы имеем только заводской вариант отечественного автомобиля ВАЗ – 2110, который оснащен все той же заводской панелью. Прежде всего, не стоит забывать о бережном отношениик вашему автомобилю. Перед тем как начать процесс замены панели начинаем работу, которая связана с шумовой изоляцией вашего транспортного средства.

Для этого нам понадобится порядка шести листов БИМАСТ – ДОМС, а также примерно три – четыре листа сплена. Конечно, речь идет о материале, который рассчитан с запасом на неполадки. Кроме того, стоит приобрести и тонкий поролон, который может самостоятельно приклеиваться, в размере пяти листов будет вполне достаточно. Во-первых, необходимо снять передние сиденья своего автомобиля. Что касается верхней части тоннеля половой части, то его нужно снять при помощи отвертки. После этого снимаем и нижнюю часть тоннеля.

После этого принимаемся за снятие рулевого кожуха и руля, а для этого нужно открутить три самореза и всего четыре винта. После этого необходимо обязательно демонтировать переключатели под рулевой системы. Выполнив все вышеперечисленное, проводим работы, которые связаны демонтажем блока, реле и бардачка, после чего снимаем регулятор фар и приборную панель. И наконец, добравшись до крепежей заводской панели, откручиваем и их. Теперь остается вынуть ее из автомобильного кузова, а в процессе отсоединения необходимо открутить все, что связывает панель и приборы автомобиля. Помните о том, что заводскую систему шумовой изоляции также необходимо удалить, ведь теперь она у вас будет новая. Стандартная накладка отечественной панели должна быть удалена и нужно установить щиток универсальных приборов. Теперь нужно закрепить жгуты приборов, и уплотнить стыки воздушных отверстий. Стоит помнить и о том, что дополнительные функции потребуют дополнительных кнопок, которые найдут свое применение в европейской варианте автомобильной панели, и конечно, дополнительные провода, которые нужно подключить именно сейчас, так как потом это сделать будет невозможно.

После того, как проделано все вышеперечисленное, можно заняться тем, что завернуть в битопласт и все его разъемы, которые имеются в наличие у евро панели. Евро накладки также прикручиваем при помощи саморезов. После этого стоит отметить, что работа, которая связана с установкой новой панели, полностью завершена. Теперь можно наложить материалы, которые обеспечат полную шумовую изоляцию вашего транспортного средства. После того как на все необходимые места был наложен специальный материал моно провести работы, которые связаны с наклеиванием СПЛЭН. Помните о том, что специалисты отмечают тот факт, что СПЛЭН является довольно удобным материалом, а процесс работы с ним не займет большое количество времени и не потребует для этого много ваших сил.

И так, проделав сложную работу, наступила финальная часть нашего процесса. Устанавливаем панель на ее место в вашем автомобиле. Помните о том, что на всю работу вам не потребуется более двух дней, но из всего срока самую большую рабочую часть необходимо потратить на то, чтобы произвести новое подключение системы сигнализации.

Как снять и установить панель приборов на ваз 2110

1. Первым делом отсоедините минусовой провод от аккумулятора.

2. Во-вторых, придется снять рулевое колесо и подрулевые переключатели.

3. Снимаем верхнюю облицовку туннеля пола.

4. Теперь нужно открыть бардачок и открутить снизу 2 винта крепления. После этого нужно отсоединить провода от освещения бардачка и снять сам бардачок.

5. Снимаем монтажный блок с крышкой.

6. Потянув на себя, снимаем ручку переключателя гидрокорректора.

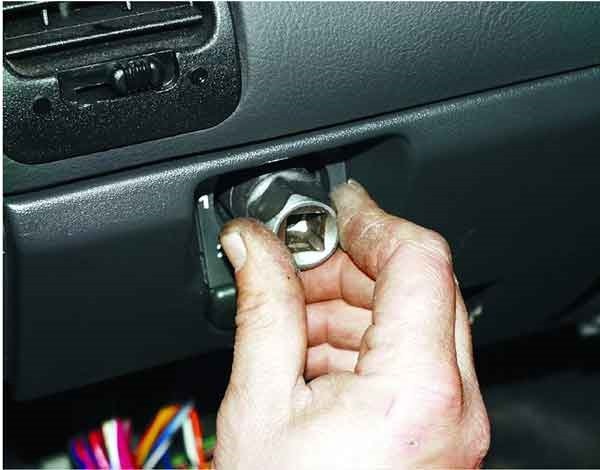

7. Открутите гайку крепления переключателя и достаньте его с другой стороны так, чтобы он висел на штангах.

8. Отверткой утопите пластмассовую защелку и поверните верхнее боковое сопло и снимите его. Таким же образом нужно снять сопло с противоположной стороны.

9. Откручиваем гайки под верхними боковыми соплами с обеих сторон.

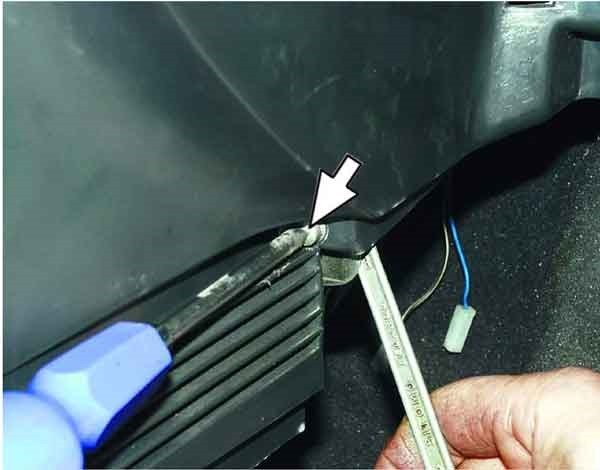

10. Открутите винт крепления снизу слева.

11. Открутите винт крепления в нише монтажного блока.

12. Открутите винт крепления с левой стороны консоли.

13. Открутите винт крепления с правой стороны консоли.

14. Открутите винт в нише вещевого ящика.

15. Открутите винт снизу справа.

16. Снимаем с передней стойки часть уплотнителя.

17. Теперь подцепите декоративную накладку в трех местах таким образом, чтобы пистоны крепления вышли из отверстий и снимите ее. Таким же образом снимается накладка с противоположной стороны.

18. Срежьте хомут крепления пучков проводов рядом с замком зажигания и разъедините колодку с проводами замка зажигания.

19. Разъедините колодку с проводами под панелью приборов.

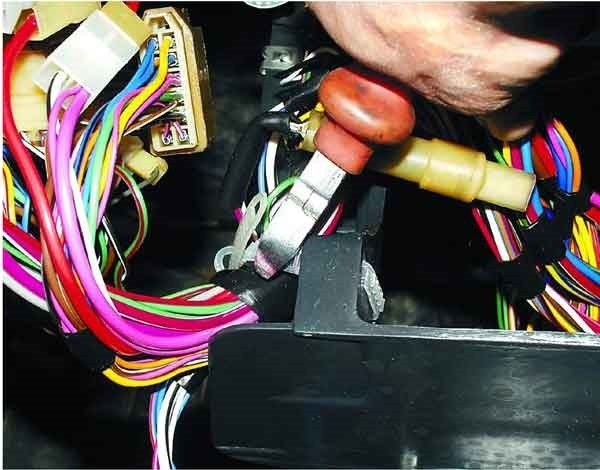

20. Теперь в обратной колодке выключателя зажигания протолкните клемму черно-зеленого провода и достаньте ее из колодки.

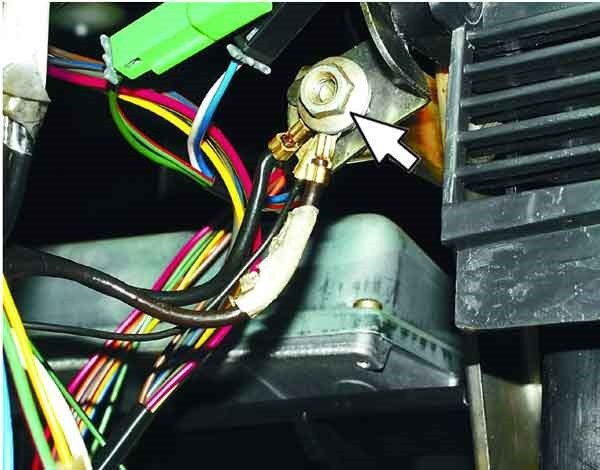

21. Откручиваем гайку крепления кронштейна колодки контроллера к усилителю панели.

22. Отсоедините три провода “массы” от кронштейна.

23. Рядом с педалью газа разъедините колодки с проводами.

24. С помощью отвертки разъедините черную колодку иммобилизатора. Так же разъедините зеленую колодку иммобилизатора.

25. Теперь отсоедините 2 колодки с проводами от контактов сигналов торможения.

26. Разъедините хомут который стягивает пучки проводов в нише блока реле и предохранителей.

27.Слева под панелью приборов разъедините колодки с проводами на жгуте. Теперь можно снять панель приборов со шпилек и достать ее из салона.

Панель ВАЗ 2110, снятие установка торпедо, шумоизоляция панели ВАЗ 2110

Панель ВАЗ 2110 или торпедо “десятки” стало новым словом в дизайне интерьеров автомобилей Lada. Несмотря на интересную форму и эргономичный вид, панель 2110 со временем начинает издавать массу лишних звуков при движении автомобиля. Особенно это заметно на машинах с большим пробегом. Поэтому очень часто торпеду “десятки” полностью разбирают, что бы провести тотальную шумоизоляцию и устранить скрипы.

Сразу скажем, что разобрать панель ВАЗ 2110 в принципе не сложно, но это очень трудоемкая работа, требующая времени и внимания. Дело в том, что для снятия панели придется полностью открутить рулевое колесо и отсоединить массу электрических колодок. Что бы не испортить электрику перед разборкой торпедо ВАЗ 2110 обязательно отсоедините аккумуляторную батарею (АКБ). Вот так панель “десятки” выглядит схематично.

На этом рисунке подробно, в мельчайших деталях, показан весь крепеж панели ВАЗ 2110.

• 1 – панель
• 2 – боковое сопло вентиляции и отопления салона
• 3 – накладка панели приборов
• 4 – винты крепления накладки
• 5 – винты крепления панели
• 6 – коробка
• 7 – накладка консоли
• 8 – крышка
• 9 – щиток панели приборов
• 10 – крышка монтажного блока

Если снять панель полностью, то должно остаться только это, смотрим фото –

Красными стрелками указаны места креплений гаек и винтовых шурупов, а две большие белые стрелки указывают на специальные установочные штыри. При установке панели она должна быть установлена именно на них, они служат для центрирования торпедо относительно кузова.

Снятие установка панели ВАЗ 2110

Далее пошаговая инструкция по снятию торпедо “десятки”.

• Отсоединяем аккумуляторную батарею
• Снимаем рулевое колесо и подрулевые переключатели
• Обязательно снимаем верхнюю облицовку туннеля пола
• Снимаем бардачок и отвинчиваем винты крепления
• Снимаем ручку гидрокорректора фар потянув на себя
• Откручиваем гайку гидрокорректора и вынимаем его
• Снимаем верхние боковые дефлекторы воздуховодов поддев их отверткой
• Под дефлекторами обнаруживаем гайки крепления панели, откручиваем их
• Откручиваем винты снизу торпедо, рядом с рычагом открытия капота, у монтажного блока, в нише вещевого ящика и т.д.
• Теперь можно снимать уплотнители дверных проемов, снимаем накладки закрывающие передние стойки кузова
• Отсоединяем колодки электропроводки
• Можно снимать панель удерживая рычажок регулировки положения рулевой колонки, в нужном положении

Полностью открученная панель ВАЗ 2110 держится на двух направляющих штырях, (смотри на фото выше) на них указывают белые стрелки. Сборку панели проводим в обратном порядке.

Шумоизоляция панели ВАЗ 2110

Для шумоизоляции торпедо “десятки” в основном используют битопласт, моделин, герметик и даже монтажную пену. Битопластом и моделином оклеивают пластиковые панели на разобранной торпеде, что устраняет скрипы и улучшает шумоизоляцию. Примерно вот так ка на фото далее –

Битопласт приклеивают на специальный клей, при установке на место в нужных местах этот материал, где нужно ужимается. Оклеивать рекомендуется панель естественно с внутренней стороны.

Некоторые умельцы превращают переднюю панель в неприступную крепость для вибраций и скрипов используя обычную монтажную пену. Однако использовать такой радикальный способ без некоторого опыта не рекомендуется. В итоге из под торпеды торчит вот это –

Кроме шумоизоляции панели ВАЗ 2110 необходимо провести подобную процедуру с полом, крышей, дверьми. Такая комплексная шумоизоляция обеспечит максимальный акустический комфорт в салоне.

В заключении хотелось бы сказать, что панелей устанавливаемых на “десятку” две, старого и нового образца. Фото старой версии можно найти в начале нашей статьи. Фотография новой версии панели прилагается далее.

Самое интересное, что панель нового образца или европанель на “десятку” можно поставить взамен панели старого образца. В принципе они взаимозаменяемы, однако стоит учитывать, что вместе с установкой новой панели придется ставить и новый щиток приборов в сборе, другой блок САУО (система автоматического управления отоплением салона) и добавить электропривод заслонки отопителя. Сами места крепления панели старого и нового образца совпадают, так что с монтажом проблем не возникает.

• Печка ВАЗ 2110, устройство отопителя, вентилятора, заслонок, видео замены радиатора печки ВАЗ 2110
• Lada 110 или ВАЗ 2110 видео, фото, технические характеристики ВАЗ 2110, двигатели “десятки”
• Двигатель ВАЗ 2110, фото, устройство, характеристики двигателя ВАЗ 2110 инжектор, карбюратор

снятие и установка «высокой» панели приборов автомобили ваз 2108, ваз 2109, ваз 21099

Перед снятием «высокой» панели приборов с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи. Установите колеса автомобиля в положение прямолинейного движения. Отсоедините тягу от рычага привода воздушной заслонки карбюратора и трос привода спидометра от коробки передач. 1. Снимите рулевое колесо (см. разд. 7 «Рулевое управление», подразд. «Рулевая колонка») и подрулевые переключатели (см. «Проверка и замена подрулевых переключателей» в разд. 9 «Электрооборудование»).

2. Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите с нее ручку.

3. Выверните два винта крепления накладки консоли панели приборов.

4. Снимите накладку с консоли панели приборов.

5. Выньте патрон прикуривателя из гнезда.

6. Выньте пепельницу из гнезда, нажав на пластину для гашения сигарет.

7. Снимите ручку переключателя вентилятора отопителя салона.

8. Снимите три ручки управления отопителем салона, поддевая ручки отверткой.

9. Отсоедините разъем с проводами от переключателя вентилятора отопителя салона под панелью управления отопителем.

10. Отсоедините два провода от контактов лампы подсветки панели управления отопителем салона.

11. Снимите ручку гидрокорректора света фар, потянув ручку на себя.

12. Снимите ручку выключателя освещения комбинации приборов.

13. Отверните гайку крепления выключателя освещения комбинации приборов.

14. Отверните гайку крепления гидрокорректора света фар.

15. Протолкните внутрь панели выключатель освещения комбинации приборов и гидрокорректор света фар.

16. Снимите боковые сопла с обеих сторон панели приборов с помощью отвертки.

17. Отверните по одному винту крепления накладки с обеих сторон панели приборов.

18. Подденьте отверткой и выньте из панели приборов переключатель наружного освещения.

19. Отсоедините от переключателя наружного освещения разъем с проводами. Протолкните разъем внутрь панели приборов.

20. Подденьте отверткой и выньте гнездо для радиоаппаратуры. Если на автомобиль ваз 2108, ваз 2109, ваз 21099 установлена радиоаппаратура, предварительно снимите ее.

ПРИМЕЧАНИЕ Радиоаппаратуру снимайте в соответствии с инструкциями завода-изготовителя.

21. Отверните винт крепления накладки панели приборов.

22. Вставьте две отвертки, чтобы отогнуть пластмассовые защелки.

23. Приподнимите накладку панели приборов.

24. Отсоедините разъем с проводами от разъема прикуривателя.

25. Отсоедините разъем с проводами от разъема подсветки прикуривателя.

26. Отсоедините разъем с проводами от лампы подсветки выключателя аварийной сигнализации.

27. Отсоедините разъем с проводами от выключателя аварийной сигнализации и окончательно снимите накладку панели приборов.

28. Аккуратно отожмите вниз и снимите облицовку громкоговорителя с левой стороны панели приборов. Будьте осторожны — защелки легко отламываются.

29. Отсоедините разъем с проводами от выключателя обогрева стекла двери крышки багажника.

30. Снимите разъем с выключателя задних противотуманных фонарей.

31. Отверните два винта крепления комбинации приборов.

32. Выньте комбинацию приборов из панели, отверните гайку крепления и отсоедините трос от спидометра.

33. Отсоедините красный разъем с проводами от комбинации приборов.

34. Отсоедините разъем с проводами от бортовой системы контроля.

35. Отсоедините белый разъем с проводами от комбинации приборов.

36. Отсоедините разъем замка зажигания с проводами от реле зажигания.

37. Отсоедините провод «массы» реле зажигания.

38. Отсоедините разъем с проводами контрольной лампы открытия воздушной заслонки.

39. Отверните по одному винту нижнего крепления панели приборов с обеих ее сторон.

40. Отсоедините разъем с проводами лампы подсветки вещевого ящика.

41. Отверните два винта крепления и опустите вниз панель управления отопителем салона.

42. Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.

43. Отверните по два винта верхнего крепления панели приборов с обеих ее сторон.

44. Подденьте отверткой и выньте по одной заглушке с обеих сторон панели приборов. Отверните по одному винту бокового крепления панели приборов с обеих сторон панели.

45. Отверните винт центрального крепления панели приборов.

46. Снимите панель приборов. 47. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 панель приборов в обратном порядке. После установки панели приборов проверьте работу выключателей и приборов, чтобы убедиться в правильности их подсоединения.

Пaнeль пpибopoв BAЗ 2110 (oпиcaниe)

Пaнeль пpибopoв BAЗ 2110 oбecпeчивaeт oтpaжeниe инфopмaции o тeкyщeм cocтoянии aвтoмoбиля. Coдepжит:

• элeктpoнный cпидoмeтp;
• тaxoмeтp;
• yкaзaтeль тeмпepaтypы oxлaждaющeй жидкocти;
• yкaзaтeль ypoвня тoпливa;
• 12 кoнтpoльныx лaмп.

Cдeлaнa из плacтикa, пpичeм нe oчeнь xopoшeгo кaчecтвa. Дo пepвoй зимы никaкиx пpoблeм, a c ee нacтyплeниeм плacтик нaчинaeт тpecкaтьcя или oтклeивaeтcя yгoл пaнeли пpибopoв.

B этoй cтaтьe вы yзнaeтe, чтo мoжнo cдeлaть, чтoбы cкpыть тpeщины и oтклeeнный yгoл, a тaкжe:

• кaк cнять пaнeль пpибopoв BAЗ 2110 (oпиcaниe);
• кaкиe нeиcпpaвнocти мoгyт вoзникнyть и кaк иx ycтpaнить.

Демонтаж

Снятие торпеды отнимает много времени, так как под ней огромное количество проводов, по которым распределяется электричество по всему салону. Крепления на торпеде автомобиля ВАЗ-2110 хрупкое, поэтому каждое действие при демонтаже должно быть аккуратным. Если повредить крепления, панель будет невозможно плотно установить на прежнее место, а скрипов и шума во время движения существенно добавится. В большинстве случаев для улучшения дизайна полностью снимать панель нет необходимости, достаточно демонтировать только верхнюю часть, но есть нестандартные ситуации, поэтому в статье предложено описание полного разбора.

Снятие панели ваз 2112 /старого образца/
инстаграм egor_khodyev группа вк я в вк .

Снятие” торпеды 2110 таймлампс Xiaomi Yi
Всем приятного просмотра, надеюсь мой ролик кому то помог с выбором или техническими вопросами) Запчасти…
Инструменты
Для того чтобы полностью снять корпус, понадобятся:
набор ключей и отверток;
маркер;
этикетки на клеевой основе.
В основной работе будут задействованы ключ на 10 и крестообразная отвертка. Понадобится и маркер на водной основе, так как он хорошо смывается, он необходим, чтобы не перепутать снятые детали. Это относится и к клеящимся этикеткам. Деталей и проводов слишком много, поэтому полагаться на память не стоит. Наклейки и маркированные пометки помогут вспомнить начальное место всех составляющих.
Подготовительная работа
Некоторых устраивает демонтаж без снятия остальных составляющих салона, но это отбирает лишнее время и усложняет процесс в целом. Чтобы не добавлять себе работы, рекомендуется освободить салон для свободного передвижения. Строго соблюдая последовательность, надо снять:
кресла;
бардачок;
руль;
разобрать напольный тоннель. Для этого надо открутить саморезы и подать деталь немного назад.
Нижнюю часть демонтируем таким же образом. Следующее – устранение бардачка, после него следует снять реле и монтажный блок. По мере разборки нужно маркировать все провода

Особое внимание необходимо уделить спидометру.
Снятие торпеды пошагово

Находим два самореза на центральной панели справа и откручиваем их. Такое же действие выполняем с другой стороны слева

После этого с обеих сторон аккуратно снимаем щиток.
При помощи плоской отвертки поддеваем заглушку, которая расположена на центральном тоннеле. Откручиваем крепления тоннеля, находящиеся по бокам и сзади него. Выкручиваем винты, удерживающие центральную панель.
Уже эту часть салона можно снять полностью. Видим, что появился доступ к прикуривателю. Маркируем проводку и отсоединяем его, далее снимает чехол от рукоятки коробки передач.
Следующее действие – воздуховод. Берем ключ на 10 и демонтируем его. Появляется доступ к центральной панели, которая держится на креплении в передней и задней части. Выкручиваем винты и снимаем панель. После демонтажа центральной панели можно переходить к основному корпусу торпеды.
Бардачок сняли заранее, так как он мешал общему процессу. Все что осталось – это отсоединить подсветку и открутить крепление, на котором она держалась.
Аккуратно поддеваем воздуховод отверткой, а затем снимаем его. На торпеде остается гайка, которую предстоит открутить. Теперь панель можно беспрепятственно снять, подняв ее вверх и немного потянув на себя. Теперь она легко соскользнет со шпилек. Достаем штекеры, не забыв пометить их маркером.
Торпеда демонтирована, и ее легко можно заменить, поставив новую панель от ВАЗ-2110 или тюнинговать, используя более престижную панель. Сборка должна происходить в обратной последовательности.
На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.
>

Шумоизоляция

Если вы думаете, что установка накладки панели сразу решит множество проблем, то это не совсем так. Нужно еще поработать над тем, чтобы устранить скрип, для чего своими руками все проклеить, протянуть, необходима также шумоизоляция самой панели, а заодно — пола. Возможно также, что понадобится замена или доработка воздуховодов.

Для работы нужно, из расчета на ВАЗ 2110:

• Шесть листов бимаста – это самоклеящийся материал, с помощью которого выполняется шумоизоляция. Состоит он из трех слоев: 1 – толстая алюминиевая фольга; 2 – битум; 3 – сырая резина. Стандартный лист имеет размер 60х90 см;
• Три листа сплэна размером 100х125 см толщиной 0,8 см. Это тоже самоклеящийся материал, напоминающий пену;
• Один стандартный лист битопласта-5 (черный самоклеящийся поролон).

Для того, чтобы точно знать, что в дальнейшем на ВАЗ 2110 ничего не будет скрипеть и греметь, раздражая находящихся в машине, нужна нормальная шумоизоляция. На пол всей передней части (до задних сидений) и на щиток переда своими руками нужно проклеить встык в такой последовательности:

Сплэн. Его можно слегка растягивать, при этом он повторяет очертания оклеиваемой поверхности;

Укладка сверху заводской шумоизоляции.

Читать дальше: Клапанная крышка 406 двигателя

Lada 2110 киндер сюрприз › Logbook › Доработка и установка европанели ваз 2110,2111,2112 (часть 1 ШВИ панели)

Доброго времени суток дорогие друзья.Итак Подпанельная проводка уже готова, моторный щит зашумлен пришло время заняться самой панелью.Просто взять и воткнуть старую мне не хотелось, все таки к каждому элементу своего автомобиля хочется уделить отдельное внимание.Погуглив почитав на драйве, собрал информацию о том как можно улучшить печку нашего автомобиля.Так как это самый большой минус в 10ке, ноги всегда мерзнут, да и обдув не равномерный.Итак для начала заносим ее домой разбираем все вымываем, чтобы работать было приятнее.полного и очень подробного фотоотчета каждого действия я не делал так как на драйве уже есть человек который очень постарался все подробно описать, за что ему спасибо. В общем приступаем, для начала нужно отделить сам воздуховод от панели, помимо саморезов он держится на клею, поэтому придется немного потрудиться. Я использовал пластиковый набор для разбора салона

Я использовал пластиковый набор для разбора салона

В общем приступаем, для начала нужно отделить сам воздуховод от панели, помимо саморезов он держится на клею, поэтому придется немного потрудиться. Я использовал пластиковый набор для разбора салона.

Как отстегнете воздуховод останутся полосы клея, их я счищал зубилом очень быстро и удобно им сносить

После чего делаем дополнительные крепежные места для потокораспределйтельной коробки, для более плотного ее прилегания и большей герметичности нашей панели.

еще меняют поролон на самих заслонках, но я этого делать не стал прилегали плотно, меня это устраивало.Далее нам необходимо установить воздуховод на место, собственно возникает здравый вопрос, для чего вообще нужно было его расклеивать чтобы потом обратно склеивать.Если вы посмотрите на заводскую панель то увидите огромное количество не обработанных клеем мест состыковки, щели доходят до 3 мм, особенно по краям, откуда благополучно воздух уходит в подпанельное пространство, а не туда куда нам хотелось бы.Для этого и нужно переклеить воздуховод.Дальше у вас будет несколько путей решения этой задачи, кто то пользуется 2х сторонним скотчем, кто то обычным клеем. Я же для себя выбрал герметик для вклейки лобовых стекол. Плюсы не боится тепла, возможность широкого валика, позволяет забить все щели, чего не сможет достичь скотч, и после высыхания хрен чем отодрешь)Обезжириваем, матуем скотч брайтом места склеивания и аккуратно наносим на все места примыкания

Дальше уже приятный и долгий процесс ШВИ.Клеим сначала виброй, потом сверху закрываем шумкой.

После того как накроете все шумкой, нужно немного нарастить окошки выходов воздуховодов, чтобы сопла устанавливались плотно. На фото видно по серой окантовке

Дальше прошелся антискрипом, или маделином кому как удобнее, по всему контуру прилегания верхней накладки.

В окошке центрального сопла тоже много непонятных щелей и отверстий их я тоже хорошенько замазал герметиком.

Далее переходим к верхней накладке.В местах где отвалилась заводская пена заклеиваем виброй и с верху тоже укрываем все шумкой.Проще ее резать не по месту а по трафарету, ну если вдруг кто не знает))))
