Снятие и проверка стартера автомобиля ваз-2123

Не срабатывает передача крутящего момента стартером на коленчатый вал

Диагностика	Возможные причины	Способ устранения
При попытке запуска слышен постоянный шум, щелчки стартера, показатель напряжения на клеммах АКБ меньше 12В	Разрядилась аккумуляторная батарея	Подзарядка АКБ
Показатели напряжения на клеммах АКБ в норме, при пуске стартера раздаётся потрескивание с падением напряжения в два раза	Падение ёмкости АКБ	Медленная подзарядка АКБ силой тока не более 1А
Во время пуска слышен треск, при замере проводки от АКБ до стартера вольтметром обнаружено падение напряжения более 1В	Окисление клемм на АКБ или выводных клемм стартера	Зачистка клемм, обработка антикоррозийным составом
Осмотр шестерён маховика, приводного вала, бендикса на демонтированном стартере	Износ или поломка зубьев на маховике или приводных шестерён вала	Замена маховика, либо нового стартера
Отказ срабатывания втягивающего реле при работающей электропроводке 12В на его контактах	Поломка втягивающего реле, повреждение проводки на контактах, окисление клемм реле	Замена реле на новое, либо зачистка контактов и устранение обрыва проводки
При подаче 12В на реле щелчка срабатывания не слышно, стартер отключается	Реле неисправно, обрывы в обмотке якоря, загрязнения или попадание влаги в коллектор, короткое замыкание	Замена реле, чистка внутренних узлов стартера
Вращение привода стартера происходит медленно при работающем реле, стартер отключается	Износ щёточного узла, перегорание обмотки коллектора или якоря	Замена щёток, чистка коллектора, либо замена стартера
При запуске стартера приводной якорь крутится, но маховик остаётся неподвижен	Износ муфты привода	Замена муфты, либо стартера на новый
При включении зажигания слышен скрежет, вал привода вращается, но маховик и коленчатый вал остаются на месте	Износ зубчатой передачи на маховике	Замена маховика
Не вращается якорь стартера при работающем реле	Обрыв или прогорание обмотки якоря	Замена стартера на новый

Замена стартера Chevrolet NIVA.Подробное описание

Это сейчас я уже почитал на форуме про преодоление водных преград и возможные при этом проблемы, а тогда я еще ничего этого не. Через год-два эксплуатации они неминуемо отваливаются от вибрации и кожух начинает тарахтеть и звенеть, что мало кому по душе. Как снять защиту и стартер Машина устанавливается над смотровой ямой.

Как быстро и без ошибок заменить стартер на Шевроле Ниве. Рано или поздно возникает ситуация,…

Устанавливал я его в обратном порядке.

Второй, большой, прикручен на гайку. Защита картера снимается торцовой головкой Перед стартером находится крепёжная штанга.

Только теперь можно собирать все в обратном порядке. Вариант без кондиционера В некоторых случаях если автомобиль без кондиционера можно обойтись без демонтажа приёмной трубы.

Для этого нужно открутить подушку двигателя и поддомкратить его, уперев один конец деревянного бруска в выпускной коллектор поближе к блоку цилиндров, а другой — в домкрат. Так можно попробовать вывести тепловой щиток назад, кроме этого есть ещё один способ — демонтаж выпускного коллектора.

Без коллектора щиток снимается запросто. Как выяснилось, запчасти к стартеру вроде как не продают. Устанавливал я его в обратном порядке. Потом вставил его на место. Первым вставил средний болт.

При этом болт вставлял сверху, левой рукой, а правой рукой подталкивал стартер с другой стороны защиты. Потом вставил верхний болт и оба их закрутил.

Перед тем как приступить к снятию стартера я отсоединил аккумулятор. Сначала я снял всю нижнюю защиту двигателя. Стартер крепится тремя болтами, после того как они будут откручены его можно вытащить снизу двигателя, только этому будет мешать штанга.

Загрузка .

Поэтому я ее сразу открутил. Теперь можно откручивать стартер. К нижнему болту достаточно свободный доступ снизу. Его я откручивал маленькой трещеткой. Остальные два болта я откручивал сверху. Вот так выглядит стартер сверху Здесь я уже пользовался накидным ключем.

У ключя как раз накидная часть немного загнута, а иначе бы к этим болтам было бы не подлесть. Средний болт тоже более-менее доступен.

Силовые провода, которые подключаются можно почистить, возможно причина того что нестабильно происходит запуск двигателя, и кроется в плохом контакте. После того как его сняли можно производить диагностику и последующий ремонт Как произвести ремонт своими руками Когда стартер снят можно попытаться произвести ремонт самостоятельно или отнести в специализированный сервис.

Если есть опыт и представление как все устроено и вы, например, уверенны что причина поломки, например, кроется в неисправности втягивающего реле, то можно приступать к ремонту самим.

До момента демонтажа стартера ее необходимо снять полностью или, открутив нижний болт крепления, отвести в сторону.

Крепление стартера состоит из трех болтов, открутив которые можно вынуть стартер шевроле нива снизу двигателя.

Нижний болт крепления откручивается снизу при помощи ключа с трещоткой. Доступ к нему простой, не требующий особых усилий.

Оставшиеся два болта отворачиваются сверху при помощи накидных ключей, имеющих изгиб головки или головок с удлинителем с карданчиком. Самый проблемный — верхний болт, к которому нужен особый подход с изогнутым ключом. Ключ на него накидывается довольно легко, но для откручивания ход рычага мал, поэтому придется крутить довольно долго.

После откручивания всех трех гаек крепления необходимо демонтировать или отогнуть его тепловую защиту. Со стороны коробки достаточно будет просто отогнуть жестянку, а снизу необходимо будет открутить болт ее крепления. Однако увидеть его не получится, поскольку сверху его закрывает теплозащитный кожух. Увидеть снизу его тоже нельзя, поскольку там его закрывает защита картера.

Снять стартёр на Шеви-Ниве с кондёром Полный гемор…

Так что единственный способ до него добраться — снять все эти защитные приспособления. Необходимые инструменты Отвёртка с плоским жалом средних размеров.

Перед тем как приступить к Замена стартера я отсоединил аккумулятор. Сначала я снял всю нижнюю защиту двигателя.

Стартер крепится тремя болтами, после того как они будут откручены его можно вытащить снизу двигателя, только этому будет мешать штанга. Поэтому я ее сразу открутил.

Сначала гайку снизу.

Потом болт сверху.

Теперь можно откручивать стартер. К нижнему болту достаточно свободный доступ снизу. Его я откручивал маленькой трещеткой.

Остальные два болта я откручивал сверху. Вот так выглядит стартер сверху

Здесь я уже пользовался накидным ключем. У ключя как раз накидная часть немного загнута, а иначе бы к этим болтам было бы не подлесть. Средний болт тоже более-менее доступен.

Верхний болт самый труднодоступный из трех. Но в принципе и на него ключ легко накидывался, только ход ключа получался очень маленький и крутить пришлось долго.

Когда все три болта были откручены, стартер легко пошел высовыватся из своего места.

Но чтобы его вытащить оттуда, мешала защита стартера от тепла. Это такие листы металла вокруг него. Со стороны коробки стартер упирался в защиту своими выступами, в которые вкручиваются болты. В этом месте я просто отогнул защиту руками С другой стороны защита внизу крепится гайкой. Я попытался ее открутить большой трещеткой. Она не потдавалась. Тогда я чуть посильнее надавил и она вроде как провернулась. А когда я посмотрел, то увидел, что гайка и не думала отворачиваться, а просто я свернул ушко, к которому она крепилась. Правда при этом защита отогнулась и позволяла вынуть стартер и само крепление не отломалось совсем и вроде крепко держиться и не дребезжит. Я все это потом так и оставил.

(Оказывается тут я был не прав. Гайка и не должна была отворачиваться, она приварена к креплению. А нужно отворачивать болт, который входит с другой стороны в эту гайку.)

Теперь уже стартер легко вытащился со своего места. Провода, подходящие к стартеру позволяют вынуть его не отсоединяя их.

К стартеру подходят всего 2 провода. Один небольшой красный, который просто воткнут в разьем. Его спокойно остоединяем потянув за разьем. Второй здоровый, прикручен гайкой, закрытой резиновой насадкой, открутив которую я полностью достал стартер.

Открутив с задней части стартера две гайки я рассоединил две его половинки и увидел такую картину.

Оказалось, вто внутри него есть пластмассовая деталь в виде стакана с зубчиками, по которой бегают три шестеренки. Так вот она разлетелась на части и эти шестеренки поэтому не бегали по кругу и следовательно не вращали ту щестеренку, которая входит в зацепление с маховиком.

Да и та шестеренка, которая их крутит тоже потеряла один зуб, но скорее всего это из-за отлетевших пластмассовых осколков.

Правда как-то не очень верится, что такое произошло только от попадания воды в стартер. Скорее всего вода усугубила уже начавшийся процесс растрескивания пластмассы от перегрева, когда я еще зимой много крутил стартером, чтобы завестись. Мне только непонятно зачем эта деталь пластмассовая? Ведь на нее должна приходиться достаточно большая нагрузка.

Как выяснилось, запчасти к стартеру вроде как не продают. Пришлось покупать новый. Устанавливал я его в обратном порядке. Сначала подсоединил провода. Потом вставил его на место. Первым вставил средний болт. При этом болт вставлял сверху, левой рукой, а правой рукой подталкивал стартер с другой стороны защиты. Потом вставил верхний болт и оба их закрутил. После этого вставил и закрутил снизу нижний болт. После этого прикрутил назад штангу, которая закрывала выход для стартера и защиту двигателя. А защиту стартера так и оставил в отогнутом положении. Подсоединил аккуиулятор и проверил что все работает. Кода уже все было собрано, я смог констатировать, что ничего такого суперсложного в этой операции нет.

Диагностика

1. Следует проверить все соединения между АКБ и стартером, так как в случае плохого контакта может не достаточно мощности для проворачивания коленвала. Решить данную проблему можно зачисткой контактов.
2. Необходимо проверить аккумулятор, и в случае его неисправности произвести замену

Если вы задаетесь вопросом как сняь стартер на Шевроле Нива то ответ на данный вопрос вы найдете ниже:

1. Первым делом чтобы не допустить замыкания отсоединяем АКБ
2. У картера есть защита которую необходимо снять
3. Откручиваем несколько болтов которые крепят стартер
4. Снимаем тепловую защиту
5. Тянем на себя заменяемую деталь и отсоединяем от нее провода
6. Зачищаем силовые провода так как причина нестабильной работы могла быть именно в них

Когда деталь сняли, можно произвести ее диагностику и попытаться отремонтировать

Если вы решили попробовать произвести ремонт, первым делом обратите внимание на планетарный механизм, понять состояние деталей данного агрегата можно разобрав его, достаточно просто открутить несколько болтов. Большинство мастеров утверждают, что ремонту данный механизм не подается и в случае поломки лучше сразу менять его на новый

Как снять стартер на Шевроле Нива с кондиционером и без

Оказывается тут я был не прав. Гайка и не должна была отворачиваться, она приварена к креплению.

А нужно отворачивать болт, который входит с другой стороны в эту гайку. Вообще я подумал, что это от того, что выдвигающаяся шестеренка не до конца зацепляется с маховиком, вот и трещит. Возможно от воды смазка загустела ну или что-то в этом роде, вот и заедает. С каждым последующим заводом треск уменьшался и я решил, что все восстанавливается.

Но вот в очередной раз при заводе треск совсем исчез, но зацепления с маховиком вообще исчезло — стартер легко крутился на больших оборотах, а маховик не вращал. Самое интересное, что это произошло как раз тогда, когда я собрался ехать на эстакаду, чтобы снять его и перебрать Перед этим я почитал книжки, чтобы представлять как его снимать, почитал форум.

В общем ничего слишком сложного, только доступ к нему неудобный. Когда я уже на машине посмотрел где он реально расположен и как все это выглядит, что-то я даже засомневался, стоит ли сомому этим заниматься.

Но потом решил всетаки попробовать. В конце концов, могу сказать, что не так уж это и сложно. Поэтому я решил сделать фотоотчет, может кому пригодится. Правда то, как я снимал старый стартер я не фотографировал, а заснял только процесс установки нового, но я приведу эти фотографии в обратном порядке, чтоб показать как снимать стартер.

Полностью демонтируем приёмную трубу.

Только теперь можно вывести назад тепловую защиту стартера. Теперь, когда кожух у нас в руках, оцениваем степень повреждения — если проушины просто обломаны, можно либо хорошо приварить их к кожуху, либо посадить на болты, так надёжнее. Некоторые рекомендуют проложить слой асбеста между стартером и щитком, но при наличии зазора в этом месте можно будет рассчитывать на какое-то охлаждение.

Предварительная диагностика

Перед тем, как поставить защиту стартера на место, нужно позаботиться о том, чтобы под руками были новые прокладки приёмной трубы со стороны коллектора и со стороны глушителя и новые болты и гайки. Делать это нужно в обратном порядке: Рекомендации по эксплуатации стартера Чтобы ваш стартер прослужи л дольше, нужно соблюдать несколько простых рекомендаций: Если вы включаете мотор, то делать это следует не дольше, чем на секунд, а повторять не раньше, чем через секунд.

Если после трех раз двигатель не запустился, нужно проверить систему зажигания и питания. При обнаружении таких неисправностей необходимо устранить.

Не используйте стартер для передвижения автомобиля. Стоит отметить, что замена стартера довольно таки редкая необходимость. В нашем случае произошла механическая поломка одной из шестернь привода стартера. Данная запчасть отдельно не продаётся, так что пришлось делать замену на новый стартер.

Снимаем стартер, нужен ли третий болт крепления стартера?

В процедуре замены стартера нет ничего сложного

Из инструментов вам понадобиться: Затем пусковой агрегат шевроле нива можно будет осторожно вынуть с места вместе с проводами. Длины проводов хватает, чтобы аккуратно их отсоединить на снятом устройстве

Их два — один небольшой красного цвета, который можно просто вынуть с разъема аккуратно потянув на себя. Это провод, который идет от замка зажигания.

Как снять стартер Нивы Шевроле

Второй, большой, прикручен на гайку. Его необходимо открутить и спокойно достать стартер для проверки.

Этот провод имеет резиновый колпачок, защищающий крепление от грязи, который необходимо предварительно аккуратно сдвинуть не повредив. Кстати, в слабом контакте этих проводов, возможно, кроется одна из причин плохой работы стартерного механизма.

Очистив их от загрязнений, смазав, полноценно затянув, можно устранить проблему плохого запуска двигателя.

Замена стартера Шевроле Нива: особенности монтажа

Автомобильный инженер — это человек, который получает мизерную зарплату и икает всю оставшуюся жизнь, потому что благодарные автолюбители с теплом и любовью вспоминают его работу. Это мы к тому, что в автомобиле Нива Шевроле есть несколько узлов и агрегатов, собранных не так, как кажется оптимальным пользователям. Взять хотя бы защиту стартера. Снимать её — адский труд, ставить — то же самое. Но и без защиты никуда.

1 Зачем нужна защита стартера на Нива Шевроле 1.1 Опасность езды без защиты стартера

2 Как снять тепловой кожух стартера на Ниве Шевроле

• 2.1 Вариант без кондиционера

После снятия стартера шевроле нива, его можно попытаться отремонтировать самостоятельно или на специализированном сервисе. Если есть опыт работы с подобным механизмом и уверенность, что причина, например, в неисправном втягивающем реле, то здесь все довольно просто. Достаточно снять крышку с реле и зачистить контактные пластины. Но для полной уверенности, тем более, что агрегат уже снят, его желательно проверить на стенде под нагрузкой, потому что вхолостую он может работать исправно, а при нагрузке – нет.

Еще одной неисправностью может быть повреждение планетарного механизма, который имеет пластмассовые детали. Его повреждение можно увидеть разобрав стартер на две половины. Для этого достаточно открутить две гайки с задней части агрегата и расколоть его пополам.

По отзывам, стартер шевроле нива не ремонтируется, так как запчасти на него купить нельзя. Но время идет, все меняется, возможно, что это уже не так. Тем не менее после ремонта или замены его устанавливают в обратной последовательности.

Обязательно необходимо очистить и смазать провода, подходящие к стартеру, предварительно проверив их на токопроводимость. При необходимости потребуется замена силового провода, так как он может быть одной из причин плохой работы стартера.

Устройство стартера

• 1 Устройство стартера
• 2 Инструкция для полной диагностики стартера 2.1 Не срабатывает передача крутящего момента стартером на коленчатый вал
• 2.2 Срабатывание крутящего момента на стартере без запуска двигателя

3 Аналоги штатного стартера
4 Пошаговое снятие и установка стартера Шевроле Нива

1. Коллекторный узел.
2. Задняя часть корпуса.
3. Корпус.
4. Реле обратного хода.
5. Якорная обмотка втягивающего узла.
6. Защитный кожух привода.
7. Рычажный привод.
8. Держатель рычага.
9. Уплотнители.
10. Планетарный механизм шестерни.
11. Бендикс.
12. Передняя втулка.
13. Стопорная шайба.
14. Приводной вал.
15. Муфта обратного хода.
16. Поводок вала привода.
17. Вкладыш приводного вала.
18. Шестерёнка внутреннего фиксатора.
19. Водило.
20. шестерня вала.
21. Якорная втулка.
22. Магнитные вставки.
23. Якорь.
24. Щёточный узел.
25. Щётки.

Принцип работы электросхемы стартера: при подаче постоянного тока от аккумуляторной батареи (проворачивание ключа в замке зажигания) на две обмотки срабатывает приводной вал, контакты замыкаются на реле обратного ходя, после чего прекращается подача напряжения на втягивающую обмотку и стартер отключается.

Зачем нужна защита стартера на Нива Шевроле

Видимо инженеры думали, что тепловая защита стартера должна напоминать о себе, поэтому сделали такое недолговечное крепление. Из-за того, что защита слетает с проушины появляется противное дребезжание.

Компоновка навесного оборудования под капотом Нивы явно адаптировалась под формы колёсных арок, поэтому некоторые узлы остались вне зоны досягаемости. Стартер, в том числе. Сверху над ним нависает выпускной коллектор, снизу он прикрыт брызговиком и защитой переднего моста и зажат между опорной подушкой двигателя и помпой.

Смекалка + пружина = русское ноу-хау!

Щиток крепится на двух гайках и представляет собой штампованный по форме стартера кожух. Его задача — оберегать от перегрева стартер, поскольку в инжекторных моторах с катализатором температура выпускного коллектора на порядок выше, чем у карбюраторных.

Опасность езды без защиты стартера

Защита стартера

Опасность езды без защитного щитка в том, что при высоких нагрузках и в сложных условиях работы стартер может критически перегреться, что приведёт к оплавлению или растрескиванию пластиковых деталей, изоляции на обмотках, а также выгоранию изоляции на проводах, которые питают и управляют стартером.

В результате это может привести не только к выходу стартера из строя, но и замыканию проводов, тогда придётся познакомиться с принципом работы огнетушителя. Основная проблема со щитком в том, что проушины крепления зафиксированы двумя точками точечной сварки. Через год-два эксплуатации они неминуемо отваливаются от вибрации и кожух начинает тарахтеть и звенеть, что мало кому по душе. Привет инженерам, а теперь снимаем защиту стартера на Ниве Шевроле.

Основной блок с предохранителями и реле

Данный блок находится слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

Появившейся блок будет держатся на специальном кронштейне. Сама схема предохранителей и количество элементов на нем, может различаться в зависимости от комплектации и года выпуска.

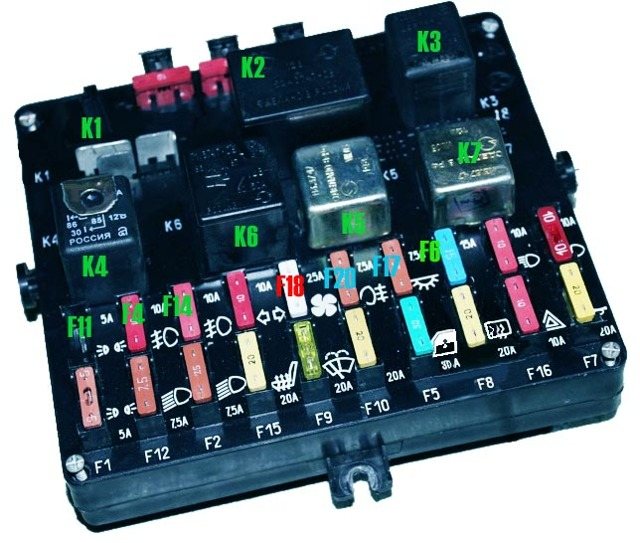

фото блока с предохранителями в шевроле нива

Схема — вариант 1

Схема — вариант 2

• Расшифровка предохранителей
• F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.
• Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.

F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери.

При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев.

При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.

F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.

F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться.

Как снять стартер Нивы Шевроле

Чтобы снять стартер, нужно выполнить следующие действия:

1. Отсоединяем провода от аккумулятора и стартера (можно воспользоваться ключом необходимого размера).
2. Откручиваем стартер, который крепится на трех болтах к корпусу коробки. Снять его можно через верх или через низ, однако, автомобилисты считают, что через низ снимать удобнее. Сделать это без ямы трудно. Еще одним препятствием может стать кондиционер. При его наличии дополнительно нужно снимать шланг забора теплого воздуха. Хомут, которым он крепится к двигателю, можно ослабить с помощью плоской отвертки.

Теперь нужно определить причину поломки. Их может быть несколько:

1. Неисправные щетки. Если они стерты и не достают до якоря, их следует заменить.
2. Неисправное втягивающее. В этом случае необходима замена.
3. Выбитые направляющие втулки также требуют замены.
4. Причиной поломки может стать прогоревшая обмотка или прогоревший якорь. Отремонтировать такую ​​неисправность в домашних условиях сложно, лучше обратиться к мастеру.

Провода, подходящие к стартеру, нужно почистить и смазать, а также проверить идет ли по ним ток. Если есть необходимость, лучше заменить силовой провод, ведь именно он может стать причиной плохой работы устройства.

Если причина поломки выявлена и устранена, то следующим шагом станет установка стартера. Делать это нужно в обратном порядке:

• сначала подсоедините провода, затем монтируйте стартер и затяните три болта;
• прикрутите назад штангу, которая закрывала выход для стартера, и защиту двигателя;
• подсоедините аккумулятор и проверьте, все ли работает.

Ремонт своими руками

После снятия стартера шевроле нива, его можно попытаться отремонтировать самостоятельно или на специализированном сервисе. Если есть опыт работы с подобным механизмом и уверенность, что причина, например, в неисправном втягивающем реле, то здесь все довольно просто. Достаточно снять крышку с реле и зачистить контактные пластины. Но для полной уверенности, тем более, что агрегат уже снят, его желательно проверить на стенде под нагрузкой, потому что вхолостую он может работать исправно, а при нагрузке – нет.

Еще одной неисправностью может быть повреждение планетарного механизма, который имеет пластмассовые детали. Его повреждение можно увидеть разобрав стартер на две половины. Для этого достаточно открутить две гайки с задней части агрегата и расколоть его пополам.

По отзывам, стартер шевроле нива не ремонтируется, так как запчасти на него купить нельзя. Но время идет, все меняется, возможно, что это уже не так. Тем не менее после ремонта или замены его устанавливают в обратной последовательности.

Обязательно необходимо очистить и смазать провода, подходящие к стартеру, предварительно проверив их на токопроводимость. При необходимости потребуется замена силового провода, так как он может быть одной из причин плохой работы стартера.

Снятие и установка стартера

Перед снятием стартера обязательно отсоедините провод от минусовой клеммы аккумуляторной батареи. Если этого не сделать, то замена стартера нивы шевроле может перейти в замену электропроводки или в устройство фейерверка под капотом.

Снятие и замена детали возможна как через верх, так и через низ.

По отзывам автомобилистов наиболее удобным считается замена стартера через нижнюю часть машины. При этом обязательно нужно воспользоваться или эстакадой или смотровой канавой.

После отсоединения клемм АКБ, необходимо снять нижнюю защиту картера двигателя. Для удобства желательно воспользоваться или ключом-трещоткой или головкой с воротком. Болты крепления лучше аккуратно сложить, чтобы в момент установки не искать им замену.

При снятии стартера обязательно будет мешать распорка (штанга) впускной трубы. До момента демонтажа стартера ее необходимо снять полностью или, открутив нижний болт крепления, отвести в сторону.

Крепление стартера состоит из трех болтов, открутив которые можно вынуть стартер шевроле нива снизу двигателя. Нижний болт крепления откручивается снизу при помощи ключа с трещоткой. Доступ к нему простой, не требующий особых усилий. Оставшиеся два болта отворачиваются сверху при помощи накидных ключей, имеющих изгиб головки или головок с удлинителем с карданчиком. Самый проблемный – верхний болт, к которому нужен особый подход с изогнутым ключом. Ключ на него накидывается довольно легко, но для откручивания ход рычага мал, поэтому придется крутить довольно долго.

После откручивания всех трех гаек крепления необходимо демонтировать или отогнуть его тепловую защиту. Со стороны коробки достаточно будет просто отогнуть жестянку, а снизу необходимо будет открутить болт ее крепления. Именно болт, так как гайка защиты приварена и, при попытке ее провернуть обязательно будет сломано ухо крепления.

Затем пусковой агрегат шевроле нива можно будет осторожно вынуть с места вместе с проводами. Длины проводов хватает, чтобы аккуратно их отсоединить на снятом устройстве. Их два – один небольшой красного цвета, который можно просто вынуть с разъема аккуратно потянув на себя

Это провод, который идет от замка зажигания. Второй, большой, прикручен на гайку. Он – силовой. Его необходимо открутить и спокойно достать стартер для проверки. Этот провод имеет резиновый колпачок, защищающий крепление от грязи, который необходимо предварительно аккуратно сдвинуть не повредив. Кстати, в слабом контакте этих проводов, возможно, кроется одна из причин плохой работы стартерного механизма. Очистив их от загрязнений, смазав, полноценно затянув, можно устранить проблему плохого запуска двигателя

Их два – один небольшой красного цвета, который можно просто вынуть с разъема аккуратно потянув на себя. Это провод, который идет от замка зажигания. Второй, большой, прикручен на гайку. Он – силовой. Его необходимо открутить и спокойно достать стартер для проверки. Этот провод имеет резиновый колпачок, защищающий крепление от грязи, который необходимо предварительно аккуратно сдвинуть не повредив. Кстати, в слабом контакте этих проводов, возможно, кроется одна из причин плохой работы стартерного механизма. Очистив их от загрязнений, смазав, полноценно затянув, можно устранить проблему плохого запуска двигателя.

Наполнение у всех подобных одинаковое, разница в компоновке чемодана.Использовались обе трещотки и все удлиннители и карданы для них, чтобы можно было добраться до нижних болтов и «накидной на 13» для верхнего болта.

Снял «-» с аккумулятора.Открутил болты, чуть опустил, чтобы удобнее было открутить провода:

Вытащил сие чудо вниз: действительно протискивается между деталями подвески ))А теперь сравниваем…

Не очень удачный ракурс: родной стартер ближе к телефону, из-за этого его размер чуть преувеличен. В реальности он ощутимо меньше — и в длине короче и диаметром поменьше.

Вот он — родной (поближе):

Полный размерПрамо

Для справки, мощностные характеристики: Прамо — 1,4 кВт, КЗАТЭ — 1,55 кВт.

Устанавливаем новое чудо в той же последовательности и … ничего не получается. Т.к. новый КЗАТЭ больше — не лезет ни с какой стороны.Пришлось спускать (откручивать) штаны =)

В итоге новый стартер на месте, крутит вроде как помощнее старого, но более долго. Визг пропал))Не ломайтесь! Всех благословений!

Стартер на Ниве Шевроле

Бывает такое что автомобиль начинает заводится с перебоями или вовсе не заводится. Одна из распространённых причин этого может быть неисправный стартер на Ниве Шевроле. Чтобы точно понять в нем проблема или нет нужно его демонтировать и произвести диагностику.

Данная деталь представляет собой электродвигатель с постоянным током и активируется благодаря постоянному магниту совмещенному с планетарным редуктором и реле.  Перед демонтажем желательно понять в нем ли причина того что силовой агрегат не хочет заводится.  Понять это можно как по внешнему виду проведя диагностику, так и поменяв АКБ на новый.

Диагностика

1. Следует проверить все соединения между АКБ и стартером, так как в случае плохого контакта может не достаточно мощности для проворачивания коленвала. Решить данную проблему можно зачисткой контактов.
2. Необходимо проверить аккумулятор, и в случае его неисправности произвести замену

Замена

Если вы задаетесь вопросом как сняь стартер на Шевроле Нива то ответ на данный вопрос вы найдете ниже:

1. Первым делом чтобы не допустить замыкания отсоединяем АКБ
2. У картера есть защита которую необходимо снять
3. Откручиваем несколько болтов которые крепят стартер
4. Снимаем тепловую защиту
5. Тянем на себя заменяемую деталь и отсоединяем от нее провода
6. Зачищаем силовые провода так как причина нестабильной работы могла быть именно в них

Когда деталь сняли, можно произвести ее диагностику и попытаться отремонтировать.

Если  вы решили попробовать произвести ремонт, первым делом обратите  внимание на планетарный механизм, понять состояние деталей данного агрегата можно разобрав его, достаточно просто открутить несколько болтов.  Большинство мастеров утверждают, что ремонту данный механизм не подается и в случае поломки лучше сразу менять его на новый

 Большинство мастеров утверждают, что ремонту данный механизм не подается и в случае поломки лучше сразу менять его на новый.

Втягивающее

Для того чтобы стартер не испытывал дополнительных нагрузок  устанавливается специальное реле стартера Нива Шевроле, его еще называют втягивающее реле,состоящие из:

• Двух обмоток
• Магнита
• Якоря
• Пружины

Когда начинает поступать питание, якорь под воздействием электромагнитного поля начинает сжимать пружину, что приводит к вращению бендикса.Когда происходит пуск двигателя происходит отключение питания и пружина  разжимается.

 Неисправности

• Выгорание или окисление контактов
• Повреждается обмотка
• Происходит износ якоря с пружиной
• Разрушается корпус

Он состоит из цельного корпуса, поэтому в случае поломки ремонтировать его нецелесообразно.

Понять что требуется замена можно по следующим признакам:

• Бендикс при запуске двигателя не возвращается обратно, и под капотом можно услышать жужжащий звук
• При рабочем стартере силовой агрегат не работает
• Поворачивая ключ зажигания слышны щелчки но сам элемент не вращается

Проверка и замена

Чтобы произвести проверку достаточно взять отвертку и замкнуть его контакты, которые располагаются с задней стороны устройства.  При замкнутой цепи стартер должен заработать, а если останется в неподвижном состояние и будет слышен только щелчок, тогда его следует менять.

Для того чтобы произвести замену  реле стартера на Шевроле Ниве нужно проделать следующее:

1. Откручиваем три болта которые крепят деталь
2. Извлекаем реле
3. Устанавливаем новую деталь
4. Проверяем работу

Если все сделано правильно он должен завестись

Если у Вас есть представление как все устроено и вы уверенны что причина неисправности во втягивающем, то можно смело приступать к замене и ремонту. Если есть какие либо сомнения тогда его нужно проверить на стенде под нагрузкой, так как случается такое что без нагрузки он работает отлично, а вот под нагрузкой перестает работать.

Стартер на Ниве Шевроле Ссылка на основную публикацию
